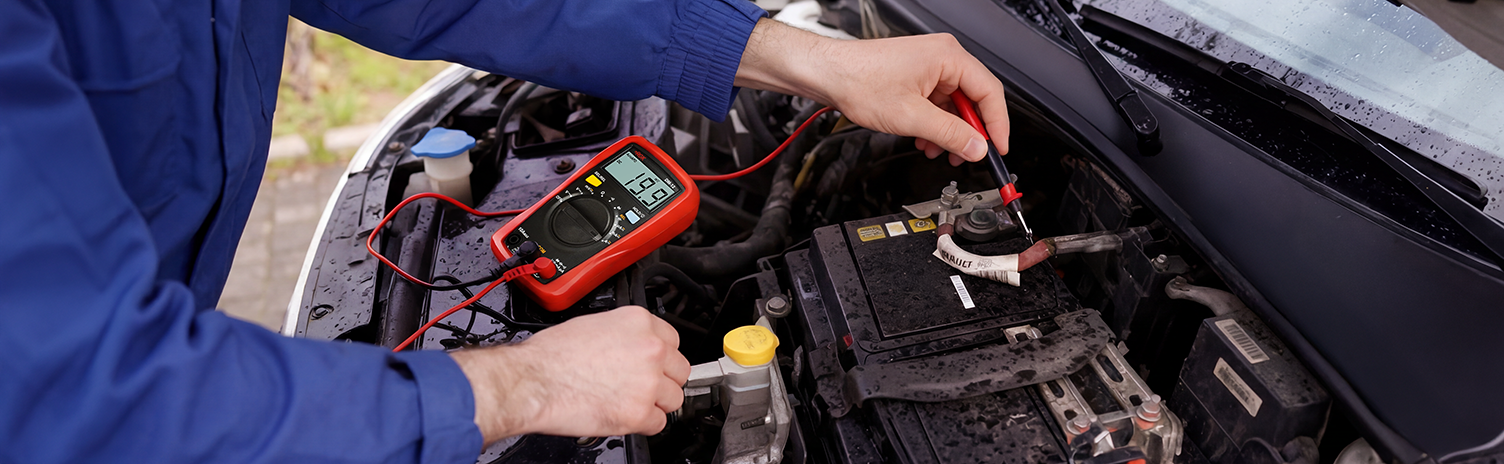

Как проверить аккумулятор автомобиля мультиметром
Для базовой оценки состояния АКБ измерьте напряжение на выводах при выключенном моторе: идеальная норма составляет 12,6–12,7 В (при +20...25°C), а показатель ниже 12,0 В означает, что батарея глубоко разряжена и требует немедленного обслуживания (по данным из статьи производителя Varta). При работающем двигателе исправный генератор должен поддерживать в сети 13,5–14,5 В. Допустимая сила тока утечки для современного авто — 0,04–0,08 А. Для проведения точной диагностики мы рекомендуем использовать надежный цифровой мультиметр RGK DM-12, а сами замеры НРЦ (напряжения разомкнутой цепи) проводить строго через 2–12 часов после поездки. Обо всех тонкостях и правилах безопасности читайте далее в нашем подробном руководстве.
Что нужно знать перед проверкой: виды приборов и техника безопасности

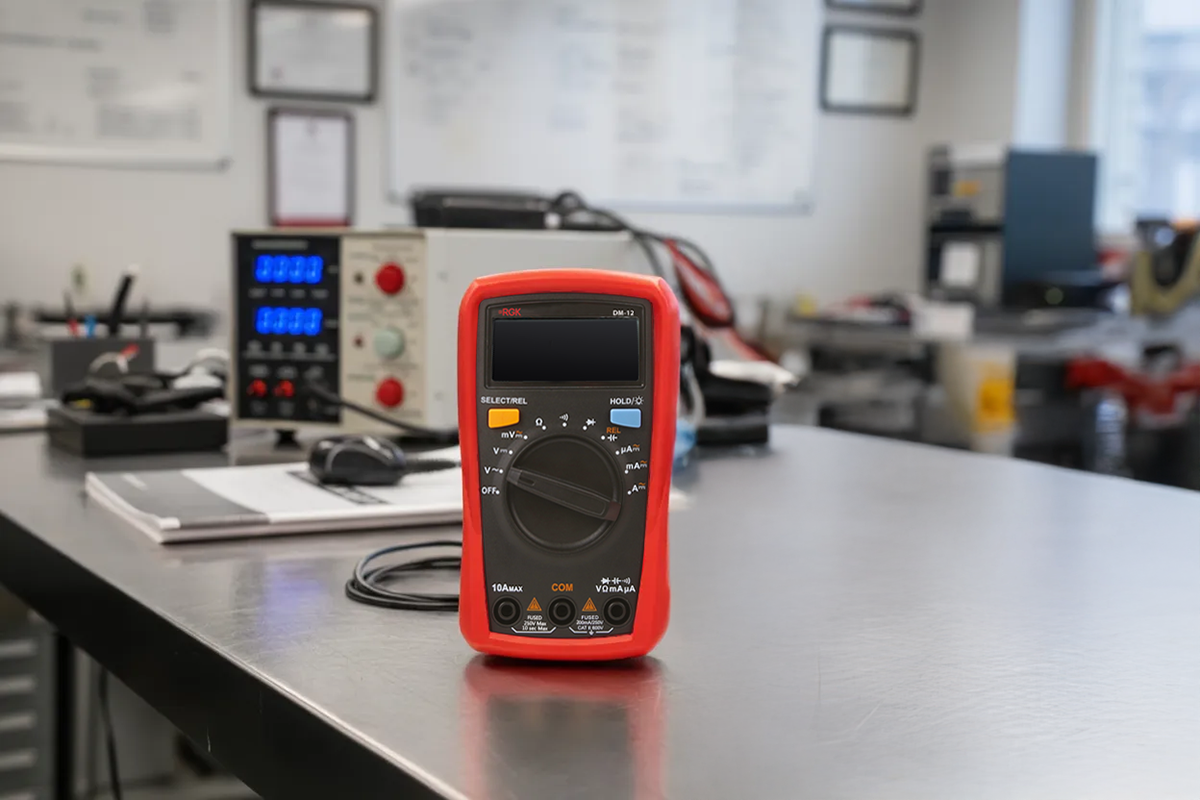

Мультиметр — позволяет увидеть процессы, скрытые внутри электрических цепей. В отличие от узкоспециализированных приборов, качественные автомобильные мультиметры позволяют проверять не только напряжение, но и целостность проводки, работу датчиков и наличие утечек.
Часто автовладельцы путают проверку тестером и нагрузочной вилкой. Важно понимать: обычный мультиметр замеряет вольтаж в состоянии покоя, что дает лишь косвенное представление о заряде. Вилка же имитирует пуск мотора, создавая мощное кратковременное сопротивление, что позволяет оценить реальное здоровье свинцовых пластин. Для гаражных условий оптимальным выбором станет цифровой прибор, такой как DM-12. Он выделяется высокой точностью измерения постоянного тока, имеет встроенную защиту от перегрузок и контрастный дисплей, на котором легко считывать данные даже при плохом освещении под капотом.
Прежде чем приступить к работе, необходимо вспомнить о технике безопасности, которой часто пренебрегают даже опытные мастера. Автомобильный аккумулятор — это химический реактор. В процессе работы и зарядки он может выделять взрывоопасный водород, поэтому любые искры рядом с устройством недопустимы. Контакт с электролитом грозит серьезными химическими ожогами, а случайное замыкание плюсовой клеммы на массу ключом может привести к расплавлению металла и пожару.
Существует незыблемое правило последовательности действий при манипуляциях с проводами и проверке аккумулятора мультиметром: при снятии батареи или отключении цепи всегда первым отсоединяется отрицательный зажим ("минус"), и только потом — положительный ("плюс"). При установке или подключении порядок строго обратный: сначала фиксируется "плюс", затем "минус". Это исключает риск короткого замыкания, если ваш инструмент случайно коснется кузова автомобиля при работе с плюсовым выводом.
Как мультиметром проверить аккумулятор на автомобиле: 3 главных теста
Тест 1. Проверка напряжения (Уровень заряда)
Самая распространенная ошибка — проводить тест сразу после того, как вы заглушили мотор. В этот момент на пластинах сохраняется так называемый поверхностный заряд, который выдает завышенные, ложные цифры. Чтобы получить достоверное значение НРЦ, дайте автомобилю "отдохнуть" от 2 до 12 часов. Это время необходимо для стабилизации химических процессов внутри банок.

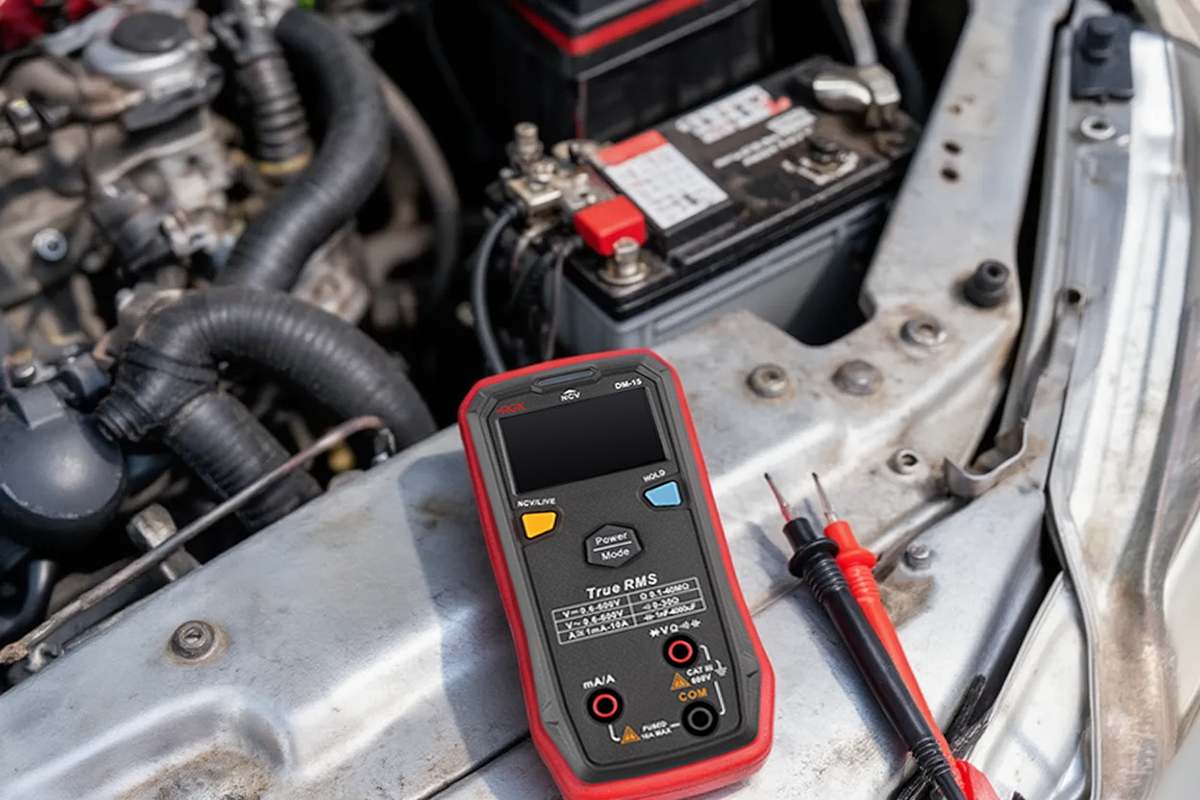

Для измерения переведите селектор RGK DM-12 в режим измерения постоянного напряжения (DCV) и выберите предел до 20 Вольт. Плотно приложите щупы к выводам: красный к плюсу, черный к минусу. Учтите, что стандартные нормы (12,6–12,7 В) актуальны для температуры окружающей среды около +20...25°C. На сильном морозе физика процесса меняется, и плотность электролита растет, что может незначительно искажать данные.

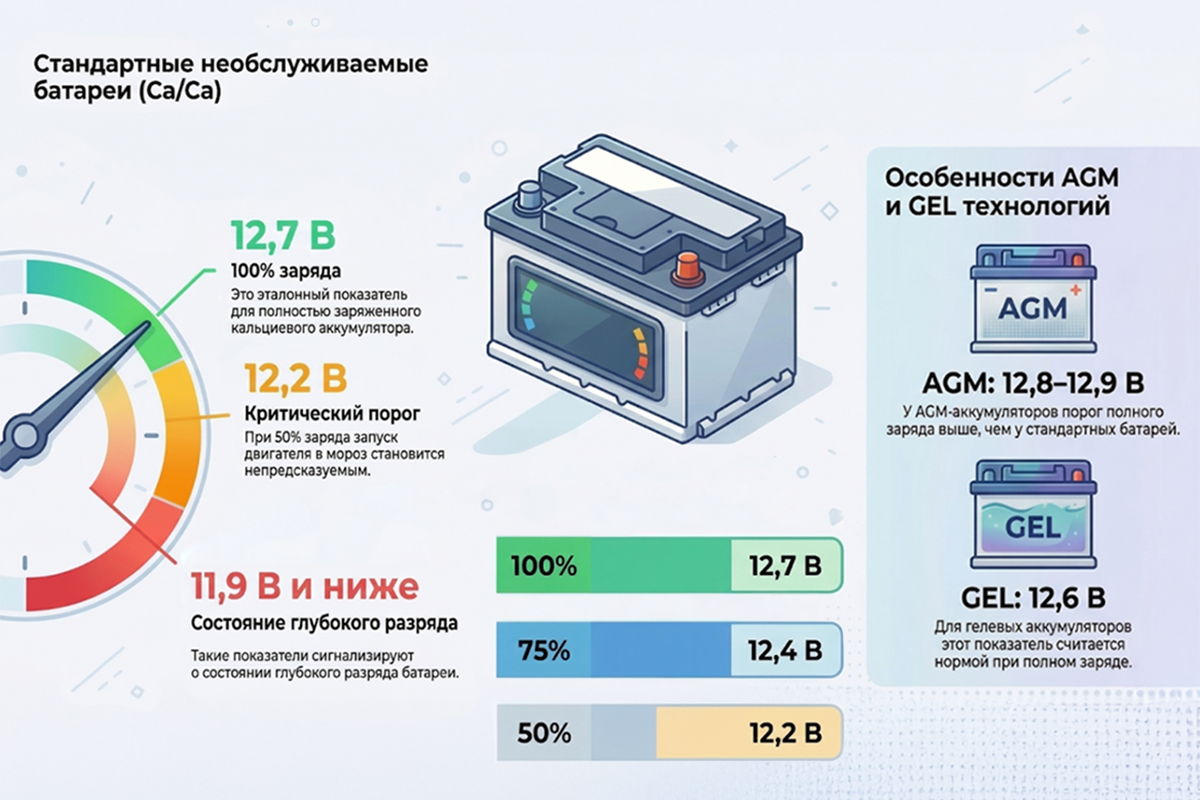

При интерпретации результатов опирайтесь на спецификации ведущих брендов, таких как Varta или Bosch. Для современных необслуживаемых батарей (Ca/Ca) напряжение 12,7 В соответствует 100% заряду. Показатель 12,4 В говорит о том, что батарея наполнена лишь на 75%. При 12,2 В (50% заряда) пуск в мороз становится лотереей, а 11,9 В и ниже указывают на глубокий разряд.
Для AGM-аккумуляторов порог полного заряда обычно выше — около 12,8–12,9 В, в то время как для GEL-технологий нормой считается 12,6 В.
Тест 2. Проверка зарядки на автомобиле (Работа генератора)
Этот этап позволяет понять, получает ли источник питания достаточно энергии во время движения. Заведите двигатель и включите основные потребители: ближний свет фар и отопитель салона. Приложите контакты тестера к клеммах АКБ. Исправная система должна удерживать напряжение в диапазоне от 13,5 до 14,6 Вольт.
Если прибор показывает менее 13 В, налицо хронический недозаряд, который быстро сократит срок службы устройства. Если же цифры переваливают за 14,8 В, это свидетельствует о неисправности реле-регулятора. Такой "перезаряд" крайне опасен: электролит начинает активно выкипать, обнажая пластины, что ведет к их необратимому разрушению.
Тест 3. Проверка утечки тока
Если ваш автомобиль отказывается заводиться после пары ночей простоя, скорее всего, в системе появилась утечка. Это может быть неправильно подключенная магнитола, неисправная сигнализация или окислившийся концевик в багажнике.
Алгоритм поиска утечки:
- Выключите зажигание, закройте все двери и поставьте машину на охрану.
- Обязательно подождите от 15 до 40 минут. Современные устройства управления (ЭБУ) не засыпают мгновенно, они отключаются поэтапно. Если начать замер сразу, вы увидите огромные цифры, которые не являются утечкой.
- Переведите мультиметр в режим измерения тока (10А) и переставьте красный щуп в соответствующее гнездо.
- Снимите минусовую клемму и подключите прибор в разрыв: один контакт к выводу АКБ, другой — к снятому проводу.
- Норма потребления, согласно техническим регламентам автопроизводителей (Service Manuals), составляет от 40 до 80 мА (0,04–0,08 А). Все, что выше — повод для поиска неисправного предохранителя.
Более подробно про поиск утечки тока расписали в этой статье.
Факторы, влияющие на срок службы АКБ
Реальный ресурс источника питания зависит от множества внешних условий. Частые поездки на короткие расстояния, когда генератор не успевает восполнить энергию, затраченную на пуск, приводят к сульфатации пластин. Температурные качели также сокращают жизнь устройства. Согласно статистике крупных таксопарков и исследованиям таких брендов, как Varta и Mutlu, приведенным в этой статье, в режиме "такси" (постоянные циклы заряда-разряда, работа на холостом ходу, перегрев под капотом) средний срок жизни батареи часто не превышает одного года, тогда как в обычном гражданском режиме она может служить 4–5 лет.
Можно ли мультиметром измерить емкость и пусковой ток аккумулятора?
В среде автовладельцев и домашних мастеров не утихают споры о том, как проверить емкость аккумулятора или узнать его пусковой ток, имея под рукой лишь обычный мультиметр. Интернет пестрит советами и видеоуроками, обещающими превратить бытовой прибор в профессиональный тестер. Однако, если вы ищете способ, как измерить мультиметром емкость аккумулятора напрямую, ответ будет коротким и однозначным: это невозможно.
Здесь кроется большая опасность. Пусковой ток — это способность батареи отдавать сотни ампер в течение нескольких секунд при низких температурах. Попытка узнать, как проверить амперы на аккумуляторе с помощью мультиметра, вставив щупы напрямую в режиме измерения тока, приведет к мгновенному выходу прибора из строя. Бытовой мультиметр рассчитан максимум на 10–20 Ампер, в то время как пусковой ток АКБ составляет 400–800 Ампер. Прибор просто сгорит у вас в руках, а в худшем случае может произойти короткое замыкание.
Давайте разберемся, почему это так, и какие существуют реальные методы диагностики.
Мультиметр и вольтаж: что мы видим на самом деле
Прежде всего, нужно понять принцип работы прибора. Когда вы подсоединяете щупы к клеммам, вы измеряете напряжение (вольтаж). Но напряжение — это не емкость. Старый, "сульфатированный" аккумулятор может показывать бодрые 12.7 вольт без нагрузки, но потерять их в первую же секунду работы стартера. Поэтому вопрос "как мультиметром замерить емкость аккумулятора" технически некорректен: прибор видит потенциал на клеммах, но не знает, какой объем энергии хранится внутри банок.
Как определить емкость аккумулятора: реальный метод
Емкость (измеряемая в Ампер-часах, А·ч) — это количество энергии, которое АКБ может отдавать в течение определенного времени. Единственный точный способ, как определить емкость аккумулятора — это проведение контрольного разряда (КРТ).
Процесс выглядит так:
- Аккумулятор полностью заряжается.
- К нему подключается известная нагрузка (например, лампочка определенной мощности).
- Засекается время, за которое напряжение упадет до критической отметки в 10,5 В.
- Формула "Сила тока × Время" дает реальную остаточную емкость.
Мультиметр в этой схеме выступает лишь в роли секундомера и вольтметра, но не самого измерителя емкости.
Чем измерять пусковой ток?
Для серьезной диагностики, такой как определения остаточного ресурса и пусковых характеристик, требуются профессиональные инструменты. Для этих целей используют следующее специализированное оборудование:
- Нагрузочная вилка: Имитирует работу стартера, создавая мощную нагрузку и замеряя просадку напряжения.
- Тестеры проводимости: Современные цифровые приборы, которые без разряда АКБ вычисляют пусковой ток по внутреннему сопротивлению.
- Токовые клещи: Позволяют безопасно замерить реальный ток в момент запуска двигателя.
Часто задаваемые вопросы
Как проверить аккумулятор на работоспособность нагрузочной вилкой правильно?
Перед тем как проверить АКБ нагрузочной вилкой правильно, необходимо соблюсти два важных условия.
Во-первых, батарея должна быть заряжена. Проверять разряженный аккумулятор бессмысленно — он гарантированно покажет просадку ниже нормы.
Во-вторых, важно учитывать температурный режим. Процедуру следует проводить при температуре выше +20 °C. На холоде электрохимические процессы замедляются, и риск "уронить" напряжение до критического уровня (вызвав глубокий разряд) возрастает в разы. Если машина стояла на морозе, аккум нужно отогреть в помещении.
Сам процесс имитирует работу стартера и занимает не более 10 секунд.
- Подключение: Приложите или подсоедините контакты вилки к клеммам АКБ, строго соблюдая полярность.
- Подача нагрузки: Замкните цепь (нажмите кнопку или плотнее прижмите штырь вилки в зависимости от конструкции). Подайте нагрузку в 100–200 А.
- Время выдержки: Удерживайте нагрузку в течение 5–10 секунд. Не превышайте это время, чтобы не перегреть сопротивление вилки и не повредить пластины аккумулятора.
- Фиксация данных: Следите за показаниями вольтметра на пятой секунде замера.
Далее переходим к анализу результатов. Главный критерий — это глубина просадки напряжения под нагрузкой.
9.0 – 10.2 В: Аккумулятор исправен и хорошо держит заряд. Он готов к эксплуатации в любых условиях.
8.0 – 9.0 В: Батарея "подуставшая". Летом проблем не возникнет, но в первый же мороз емкости может не хватить для запуска. Рекомендуется обслуживание или подзарядка.
Ниже 8.0 В (падение до 3–5 В): Аккумулятор неработоспособен. Пластины осыпались или засульфатированы. Такая АКБ подлежит замене.
Важный нюанс — после того как вы уберете нагрузку, вольтаж должен начать быстро восстанавливаться. Если напряжение "замерло" на низкой отметке и не растет — аккумулятор критически изношен. Еще один ключевой момент — между повторными замерами делайте паузу 3–5 минут, чтобы нагрузочное сопротивление вилки остыло, а электролит в батарее стабилизировался.
Как проверить плотность электролита в домашних условиях?
В современных необслуживаемых АКБ доступ к электролиту закрыт. Чтобы проверить плотность аккумулятора в домашних условиях, используйте встроенный индикатор. Зеленый цвет означает норму, черный — необходимость зарядки, а белый или желтый — критический уровень износа, при котором эксплуатация опасна.
В обслуживаемых моделях с выкручивающимися пробками используется ареометр. Для замера наберите электролит в колбу так, чтобы поплавок свободно держался на плаву. Эталонная плотность заряженной батареи — 1.27–1.28 г/см³. Проводите замеры в каждой банке: разброс значений более 0,02 г/см³ указывает на неисправность секции.
При работе важно учитывать температурную поправку, так как объем жидкости меняется при нагреве или охлаждении. Все замеры принято приводить к стандарту +25 °C.
Основные правила безопасности:
- Используйте защитные очки и перчатки — электролит является едкой кислотой.
- Держите рядом раствор соды для нейтрализации случайных брызг.
- Не используйте открытый огонь рядом с АКБ из-за риска взрыва водорода.
- Работайте только в проветриваемом помещении.
Можно ли проверить внутреннее сопротивление аккумулятора мультиметром?
Мультиметр способен замерить сопротивление резистора или проводника, но внутри АКБ постоянно происходят химические процессы, которые делают прямой замер невозможным.
Реальное сопротивление аккумулятора вычисляется на основе падения напряжения под воздействием очень точной калиброванной нагрузки. Профессиональные тестеры проводимости используют для этого сложные алгоритмы и высокочастотные импульсы, позволяя получить результат за считанные секунды без разряда батареи. Обычный мультиметр в базовом режиме просто не обладает необходимой чувствительностью и функционалом для проведения таких вычислений.
Для большинства исправных автомобильных аккумуляторов нормой считается внутреннее сопротивление в диапазоне 3–7 мОм (миллиом). Чем ниже этот показатель, тем легче батарее отдавать большой ток, необходимый для запуска двигателя в мороз. Рост сопротивления выше 10–12 мОм обычно сигнализирует о сильной сульфатации пластин или выкипании электролита — такой аккумулятор может подвести в любой момент, даже если его вольтаж кажется нормальным.
Основные правила контроля внутреннего сопротивления:
- Для диагностики используйте специализированные тестеры проводимости или анализаторы АКБ, которые показывают результат именно в миллиомах.
- Проводите замеры на полностью заряженном аккумуляторе, так как у разряженной батареи сопротивление всегда будет завышенным.
- Учитывайте емкость: для грузовых аккумуляторов большой емкости норма сопротивления будет ниже, чем для компактных легковых АКБ.
- Сравнивайте полученные данные с паспортными значениями новой батареи, которые часто указываются производителем в спецификациях.
Заключение
Регулярная проверка состояния электросистемы автомобиля — это залог того, что вы не останетесь на пустой трассе с разряженной батареей. Простые замеры дважды в год помогут вовремя заметить износ и сэкономить на покупке нового оборудования. Не полагайтесь на субъективные ощущения, а лучше добавьте в свой арсенал надежный измерительный инструмент. Посмотреть подробные характеристики и заказать мультиметр RGK DM-12 или выбрать другие профессиональные модели для автолюбителей вы можете в нашем каталоге. Своевременная профилактика всегда дешевле экстренного ремонта.
