Как проверить утечку тока в автомобиле

Знакома ситуация, когда утром машина вдруг отказывается заводиться? Аккумулятор оказывается полностью разряженным, хотя вы уверены, что выключили фары и все электроприборы. Одна из самых коварных и распространенных неисправностей в электрической системе автомобиля, с которой приходится сталкиваться водителям, — это утечка тока.

Многие владельцы автотранспорта сталкиваются с этой проблемой, но не все знают, как ее диагностировать. Однако для того, чтобы разобраться, где именно "течет" ток и как это остановить, совсем не обязательно обращаться к автоэлектрику. Выявить утечку можно самостоятельно — с помощью обычного мультиметра.

В этом руководстве мы по шагам разберем: что такое утечка тока, как проверить состояние электросистемы и что делать, если причина ускользает.

Утечка тока — это незаметный, но постоянный расход энергии из аккумулятора, когда ни один из потребителей — фары, магнитола, сигнализация — официально не работает. Обычно причина в том, что какой-то элемент цепи продолжает питаться: из-за неисправности, неудачной установки или даже потому, что один из приборов не "засыпает" до конца после выключения зажигания.

Чем опасен ток утечки?

• Разряженный аккумулятор. Если энергия утекает, аккумулятор медленно, но верно разряжается, особенно когда машина долго стоит. В итоге вы не сможете завести автомобиль в самый неподходящий момент. А если разрядка происходит регулярно, аккумулятор быстрее выходит из строя — и замена потребуется раньше срока.
• Повреждение электрооборудования. Иногда утечка связана с перегрузкой цепей или даже коротким замыканием. Это приводит к перегреву, сгоранию предохранителей, а в худшем случае — к выходу из строя дорогостоящих электронных блоков управления (ЭБУ).
• Пожароопасность. При серьезной утечке возможен перегрев проводки. В редких, но очень опасных случаях это может привести к возгоранию.

1. Часто разряжается аккумулятор, особенно после простоя. Проблема усугубляется в холодное время года, когда емкость аккумулятора и так уменьшается.
2. Снижение яркости фар или тусклый свет в салоне. Вы замечаете, что фары стали светить слабее, чем обычно, или лампочки в салоне горят не так ярко, как раньше.
3. Регулярные трудности с запуском двигателя. Стартер крутит вяло, двигатель заводится "вдогонку" или не заводится совсем.
4. Аккумулятор быстро выходит из строя. Приходится менять аккумулятор гораздо чаще, чем это предписано производителем, хотя заряжаете его регулярно.
5. Случайные сбои электроники. Иногда утечка сопровождается нестабильной работой приборной панели, глюками в магнитоле, сигнализации или даже самопроизвольным срабатыванием фар.
6. Нагрев проводов или предохранителей. В более редких, но опасных случаях, утечка может быть вызвана частичным коротким замыканием. В этом случае вы можете заметить, что некоторые провода или блоки предохранителей греются без видимой причины, даже когда зажигание выключено.
7. Щелкает реле или слышен слабый шум после выключения зажигания. Такие звуки иногда сигнализируют о том, что какие-то элементы продолжают работать в фоновом режиме.

Если вы заметили любой из вышеперечисленных симптомов, не откладывайте диагностику "на потом" — чем раньше вы выявите проблему, тем меньше вреда она нанесёт.

Проверку также следует проводить в следующих ситуациях:

• При покупке подержанного автомобиля
• После установки нового электронного оборудования (особенно это касается нештатной сигнализации, аудиосистем, видеорегистраторов и т.д.)
• Перед длительной стоянкой

В статье мы рассказываем о том, что у утечки тока в автомобиле причины могут быть самые разные — поврежденные провода, неисправные устройства или их неправильная установка; каждый автолюбитель должен понимать, как проверяется утечка тока в автомобиле мультиметром, чтобы суметь обнаружить проблемное место в системе, и знать, какая допустимая утечка тока в автомобиле.

За утечкой тока стоит конкретная причина, сама по себе она лишь симптом, сигнализирующий о неисправности. Важно понимать, что это не всегда следствие одной большой поломки. Часто проблема кроется в мелочах или совокупности нескольких факторов.

Первое, что стоит подозревать — это любые устройства, которые были установлены дополнительно: парктроники, видеорегистраторы, подсветка, камеры, зарядки для гаджетов. Особенно если они подключены напрямую к питанию и не обесточиваются при выключении зажигания. Один некорректно установленный девайс может "высасывать" ток из аккумулятора круглосуточно.

Частая причина утечки — штатные и особенно нештатные сигнализации. Бывает, что модуль не уходит в режим сна, продолжая потреблять ток, как будто машина активна. То же касается мультимедийных систем, GPS-трекеров, иммобилайзеров и других электронных блоков. Иногда сбой в прошивке или даже банальное зависание устройства могут привести к постоянному потреблению энергии.

Старые или поврежденные провода — со временем изоляция проводки теряет свои свойства: пересыхает, трескается, протирается в местах изгиба. Особенно у автомобилей с большим пробегом или после вмешательства в электросистему. Если провод оголился и касается кузова, возникает токовая утечка на "массу". Это одна из самых трудноуловимых и опасных проблем, которая способна привести не только к разряду аккумулятора, но и к короткому замыканию.

Современные автомобили оснащены множеством электронных систем, которые должны функционировать даже при выключенном зажигании. Это и память настроек магнитолы, и система сигнализации, и иммобилайзер, и блоки управления, которые "спят", но готовы активироваться. Поэтому небольшое потребление тока в автомобиле — это абсолютно нормально. Вопрос в том, чтобы определить, какой допустимый ток утечки.

Сразу оговоримся, что общепринятые значения могут немного отличаться в зависимости от модели и года выпуска транспортного средства (ТС), а также от количества установленного дополнительного оборудования.

Однако есть ориентиры. Утечка тока в автомобиле норма:

Для большинства современных автомобилей нормальная утечка тока находится в диапазоне от 20 до 70 миллиампер (мА)

Для старых авто, где электроники значительно меньше, этот показатель может быть еще ниже — до 20-30 мА.

Если у вас установлена сложная нештатная сигнализация или другая мощная электроника (например, трекеры), то верхняя граница нормы может быть чуть выше, но редко превышает 80-100 мА.

Эти значения относятся к машине, которая уже “уснула”. Сразу после закрытия дверей и постановки на охрану потребление может быть значительно выше (сотни миллиампер и даже амперы), пока все ЭБУ не перейдут в спящий режим.

Как понять, что утечка тока в автомобиле превышает норму?

Для этого достаточно сравнить показания вашего мультиметра с указанными выше нормами. Если при полностью "уснувшем" ТС мультиметр показывает, например, 200 мА, 500 мА или даже амперы (такое случается только при серьезных утечках) — это явный признак проблемы.

Обратите внимание на скорость разряда аккумулятора. Даже если вы не знаете точную норму для вашей модели, но при токе утечки в 100-150 мА аккумулятор разряжается за несколько дней, это говорит о том, что утечка слишком велика. Для понимания: аккумулятор емкостью 60 Ач при утечке в 100 мА (0.1 А) теоретически разрядится за 600 часов (25 дней), но на практике этот срок будет меньше из-за саморазряда и нелинейности процессов.

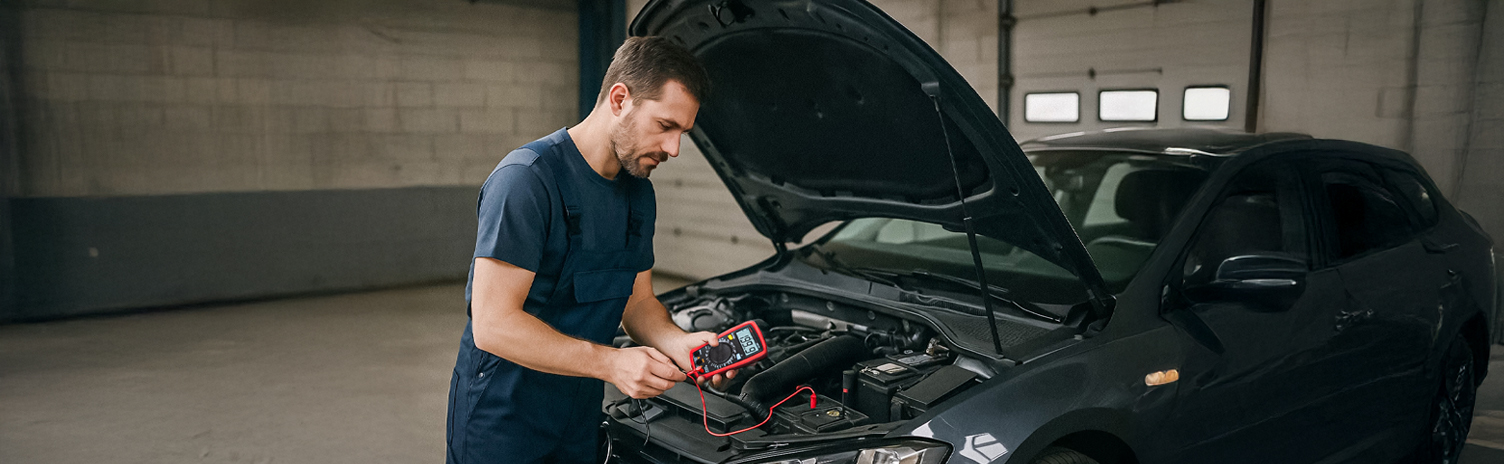

Если вы подозреваете утечку, мультиметр — самый доступный способ подтвердить проблему и измерить реальное потребление тока в режиме покоя. Главное — правильно подключить прибор и уметь интерпретировать его показания.

ВАЖНО!: При работе с электричеством автомобиля соблюдайте осторожность. Заглушите двигатель, выключите зажигание и уберите ключ из замка, убедитесь, что все оборудование (свет, магнитола, подогрев и т. д.) выключено. Закройте все двери и багажник, чтобы автомобиль перешел в "спящий" режим. Подождите 20–60 минут — примерно столько требуется большинству блоков управления для полного отключения.

1.Подготовка мультиметра

Вам потребуется мультиметр с функцией измерения постоянного тока. Подойдет как простая модель, так и продвинутый прибор — в зависимости от ваших задач.

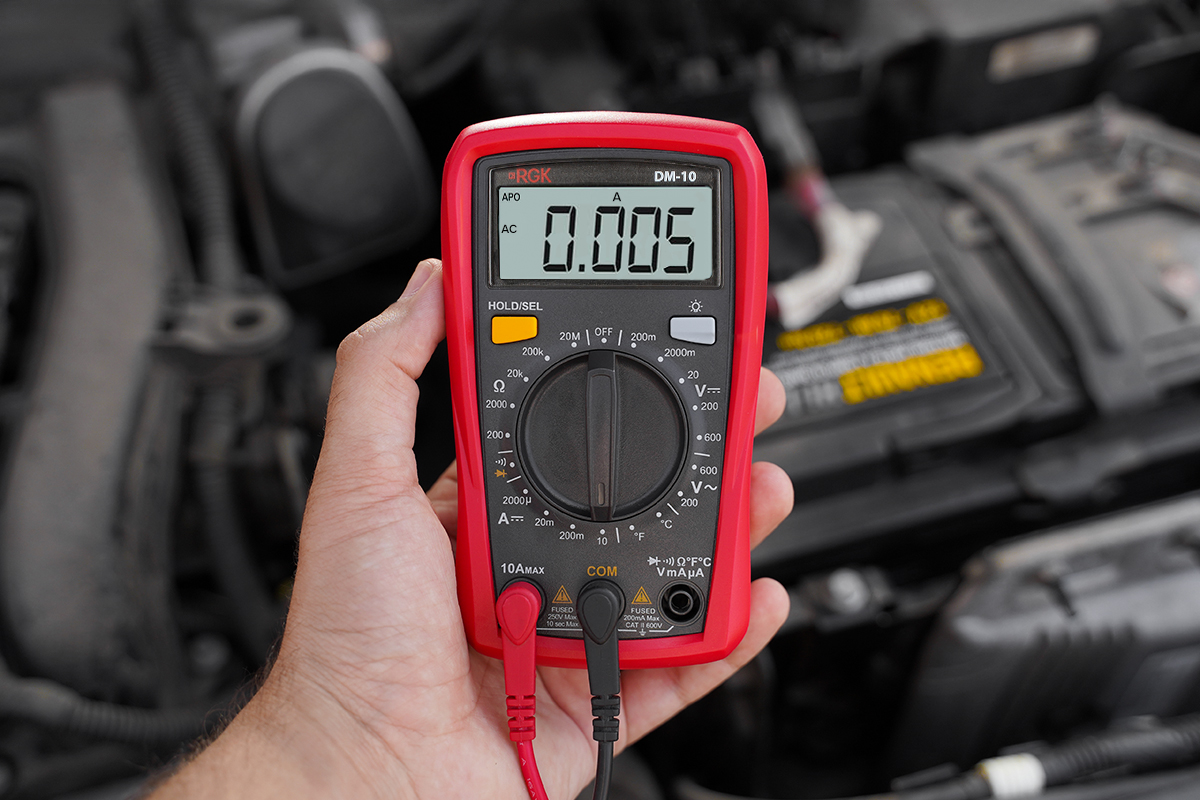

Ищете простое и надежное решение для дома и гаража? Тогда обратите внимание на RGK DM-10. Этот мультиметр идеально подойдет для определения утечки: он точно измеряет постоянный ток до 10 А, отображает показания на ярком цифровом экране и прост в использовании даже для новичков.

Если же вы планируете регулярно работать с электрикой авто или дома, выбирайте RGK DM-15. У этого устройства есть автоматический выбор диапазона, улучшенная точность и расширенный функционал, включая проверку частоты, емкости и температуры.

Прежде чем приступить к измерениям, необходимо настроить мультиметр:

1. Выберите режим измерения постоянного тока (DC - Direct Current). На большинстве мультиметров он обозначается символом "A" (амперы) с прямой линией (или прямой линией над прерывистой).
2. Установите диапазон измерения тока. Начните с наибольшего — 10А или 20А. Это критически важно. Если вы сразу выберете миллиамперы, а утечка тока окажется большой (например, из-за короткого замыкания), вы можете повредить или сжечь внутренний предохранитель вашего прибора.

Правильное подключение щупов

Подключите щупы к мультиметру:

• Красный щуп (+) в гнездо мультиметра, предназначенное для измерения больших токов. Обычно оно обозначено как “10A”, “20A” или “mA/A”
• Черный щуп (-) — в гнездо "COM" (общее, земля).

Затем откройте капот, отсоедините минусовую клемму аккумулятора. Будьте осторожны, чтобы клемма не касалась корпуса автомобиля.

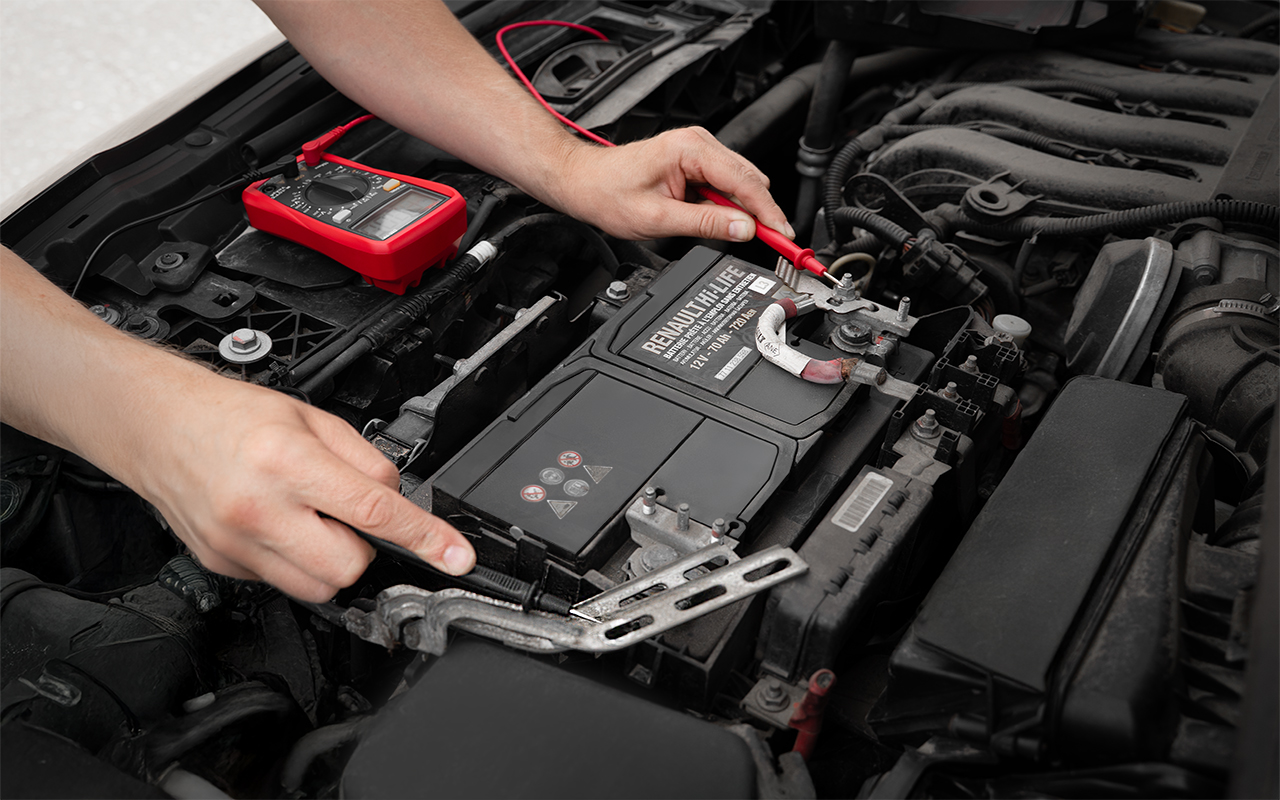

После этого подключите мультиметр последовательно:

• Черный щуп (COM) к минусовой клемме аккумулятора
• Красный щуп (10A/20A) к отсоединенному минусовому проводу

Таким образом, весь ток, который потребляет автомобиль, будет проходить через мультиметр.

В момент подключения не включайте никаких потребителей — это может привести к скачку тока и повреждению прибора.

После того как вы убедитесь, что утечка тока небольшая (например, в пределах десятков или сотен мА), вы можете переключить красный щуп в гнездо "mA" (миллиамперы) и выбрать соответствующий диапазон (например, 200 мА или 2000 мА) для более точных показаний. Но начинать всегда нужно с большого диапазона.

Через указанное время посмотрите на показания мультиметра. Как мы уже обсуждали, для большинства автомобилей показания в диапазоне от 20 мА до 70 мА считаются нормой. У некоторых моделей с богатой электроникой и нештатной сигнализацией допустимо до 100 мА.

Если ваш мультиметр показывает значительно больше (например, 150 мА, 200 мА, 500 мА или даже Амперы), это указывает на наличие утечки тока, превышающей допустимые значения. Следующая наша задача — определить, какой именно потребитель или цепь вызывает эту утечку.

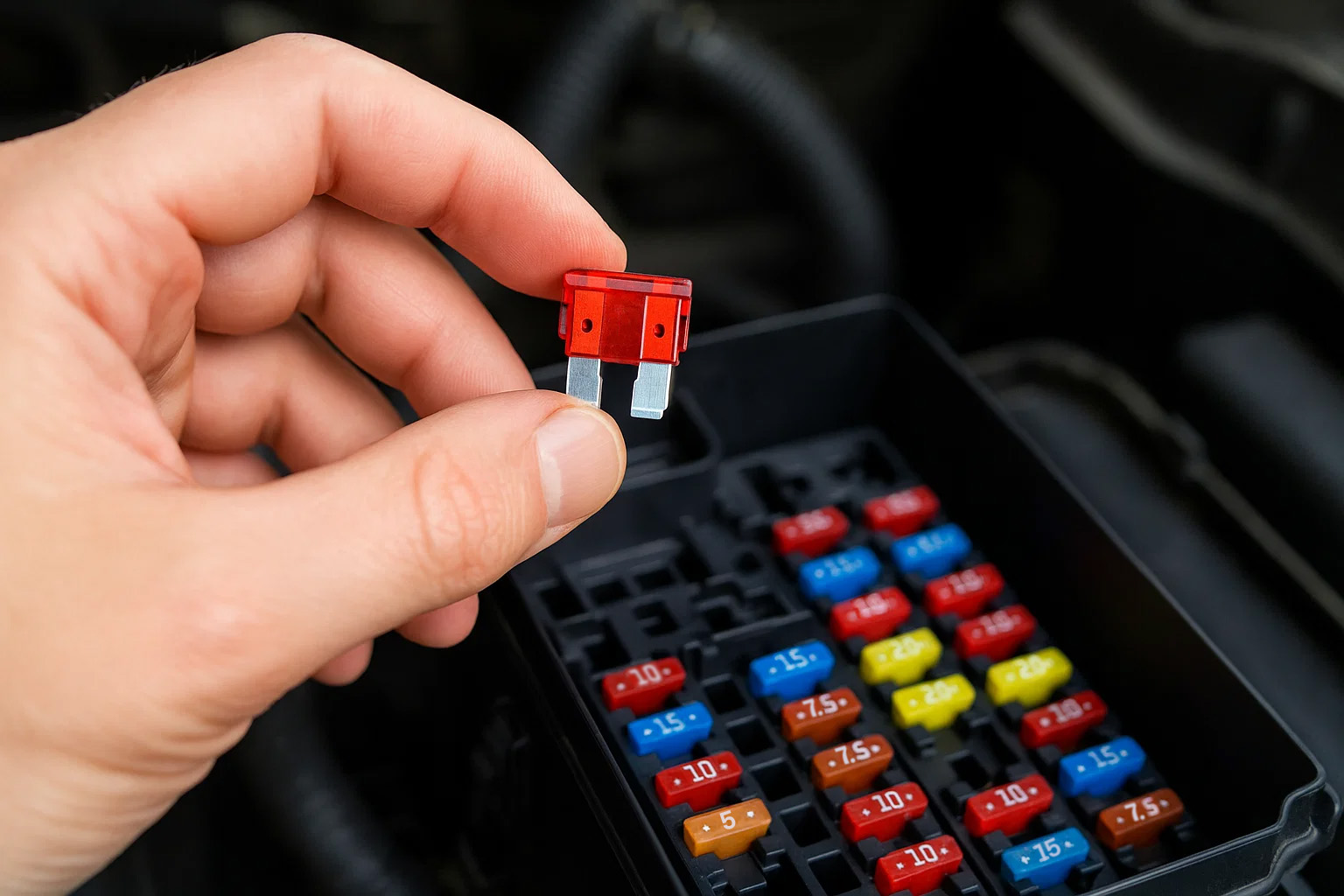

Метод выдергивания предохранителей

Это наиболее распространенный и доступный способ для большинства автолюбителей. Поочередно отключая предохранители, вы будете прерывать подачу тока к определенным цепям. Когда показания мультиметра упадут до нормы, это будет означать, что проблема кроется в цепи, которую защищал только что извлеченный предохранитель.

Откройте блок предохранителей. В современных машинах их может быть несколько (под капотом, в салоне, в багажнике). Вам понадобится схема расположения предохранителей, которая обычно находится на внутренней стороне крышки блока, в руководстве по эксплуатации автомобиля, а также ее легко найти в интернете.

Поочередно вынимайте предохранители, наблюдая за показаниями мультиметра. Начинайте с тех, что отвечают за крупные потребители или дополнительное оборудование. Вытащили предохранитель, подождали несколько секунд (пока система "отреагирует") — когда показания прибора резко упадут до нормы (20-70 мА), вы нашли виновника! Проблема находится в цепи, которая питается через только что извлеченный предохранитель.

Вставьте все остальные предохранители на место, кроме найденного. Это подтвердит, что проблема именно в этой цепи.

Альтернатива: бесконтактная проверка токовыми клещами

Если вы не хотите отсоединять клеммы аккумулятора или работаете с современным автомобилем, где отключение питания может вызывать ошибки, вам подойдут токовые клещи.

Главное преимущество токовых клещей RGK CM-10 — это возможность измерять постоянный ток до 400А (и даже до 600А в импульсном режиме). Устройство оснащено автовыбором диапазона, а также функциями HOLD т True RMS. Это гарантирует высокую точность измерений даже при наличии электронных помех в сети автомобиля.

Установите режим измерения постоянного тока (DC) и выберите соответствующий диапазон. Затем откройте клещи и обхватите ими интересующий провод. Например, минусовой, который идет от аккумулятора или к конкретному потребителю. Помните, что клещи измеряют электричество только в одном проводе, а не в пучке.

Если с первого раза ничего не получилось — начните заново. Убедитесь, что автомобиль переведен в "спящий" режим, все оборудование отключено, а мультиметр или клещи подключены правильно. Иногда электроника засыпает довольно — подождите еще 15–30 минут.

Если утечка остается загадкой, а аккумулятор продолжает садиться — лучше обратиться в сервис. Комплексная диагностика электрооборудования требует опыта, особенно если проблема кроется в сигнализации, блоках управления или скрытой проводке. В хорошем автосервисе есть все необходимое оборудование и специалисты, которые быстро найдут причину.

Если вы точно выявили цепь и знаете, что в ней нештатный потребитель (например, видеорегистратор, магнитола или доп. освещение), отключите или переподключите устройство. Проверьте состояние проводки, особенно в местах изгиба и возле дверей — часто утечка тока связана с поврежденной изоляцией. Однако не рискуйте с "кустарным" ремонтом, если проблема в заводской проводке, блоке управления или сигнализации. В таких случаях лучше обратиться к автоэлектрику, чтобы избежать короткого замыкания, ошибок на панели и дорогостоящих последствий.
