Как пользоваться мультиметром

Мультиметр – это тот инструмент, который давно пора включить в список обязательных для каждого хозяина. Неискушенный пользователь может растеряться при виде непонятных значков, проводов и переключателей, но на самом деле научиться им пользоваться достаточно просто.

Овладев даже базовыми навыками, вы сможете решать множество бытовых задач, а с опытом и более глубокими знаниями мультиметр станет незаменимым инструментом для точных измерений, диагностики и ремонта электрооборудования.

В статье мы подробно расскажем, как правильно пользоваться мультиметром, рассмотрим его устройство, расшифруем обозначения на панели и разберем основные режимы. Наша цель — поближе познакомить вас с этим прибором и показать, что его использование, по крайней мере для решения мелких повседневных задач, под силу абсолютно каждому.

Простое объяснение "для чайников"

Мультиметр — это универсальный прибор, который объединяет функции вольтметра, амперметра, омметра и других устройств для измерения электрических параметров. Его главная задача — перевести невидимые электрические явления в понятные, измеримые числа.

Так для чего мультиметр нужен в быту? С его помощью вы, например, сможете:

• прозвонить провода (самая частая бытовая функция)
• найти обрыв в удлинителе или новогодней гирлянде
• ​убедиться, что предохранитель в приборе или автомобиле цел
• найти фазу в сети
• ​проверить наличие напряжения в розетке

Какие параметры можно измерять мультиметром?

Абсолютно все мультиметры имеют три основных режима. Прибор измеряет:

• Напряжение (Вольт, V, DCV/ACV) — электрическое "давление" или разность потенциалов в цепи
• Силу тока (Ампер, A, DCA/ACA) — количество электричества, протекающего через цепь
• Сопротивление (Ом, Ω) — насколько сильно элемент препятствует прохождению тока

Однако большинство современных моделей не ограничены базой, их потенциал гораздо шире. Продвинутые цифровые мультиметры (DMM) оснащены дополнительными функциями, которые позволяют тестировать ряд других параметров:

• Емкость (C) — способность конденсатора накапливать заряд (Фарады, F).
• Частота (Hz) — количество колебаний переменного тока в секунду.
• Температура — измеряется с помощью термопары (°C или °F).
• Проверка диодов — тест работоспособности с выводом падения напряжения.
• Прозвонка цепи (Continuity) — быстрая проверка целостности проводов или предохранителей, обычно сопровождается звуковым сигналом. (Технически это не измерение параметра, а проверка целостности).

По способу отображения информации мультиметры традиционно делятся на два основных типа — аналоговые и цифровые. Хотя DMM сегодня практически вытеснили аналоговые модели из повседневного применения, последние все же не ушли в прошлое окончательно. В некоторых областях, стрелочные приборы по-прежнему востребованы.

Аналоговые мультиметры

Аналоговый мультиметр для отображения измеряемых величин использует стрелочный индикатор и градуированную шкалу. Он отлично подходит для наблюдения за изменением сигнала в реальном времени. Если напряжение "плавает", это легко заметить по движению стрелки. Причем для измерения напряжения, как и силы тока, питание от батарейки не требуется. Она понадобиться только для измерения сопротивления.

Основные ограничения — меньшая точность и сложность считывания показаний, особенно при малых изменениях величин. И еще один очевидный минус — ограниченные возможности. Аналоговые модели, как правило, не имеют тех расширенных функций, которые стали стандартом для цифровых мультиметров. Чаще всего их применяют в учебных целях и для контроля динамики сигналов.

Цифровые мультиметры

Цифровые мультиметры — быстрые, точные, удобные в использовании и, как следствие, наиболее популярные. Результаты они выводят на ЖК-дисплей в виде точного числа, что полностью исключает ошибки при считывании.

Мы уже отмечали богатый функционал цифровых моделей. Еще одно их важное преимущество — продуманная автоматизация. Прибор не только измеряет больше параметров, но и избавляет пользователя от лишних действий: автоматически выбирает диапазон, удерживает показания и защищает схему от перегрузок. Единственный минус — полная зависимость от элемента питания, необходимого для работы дисплея и внутренних схем.

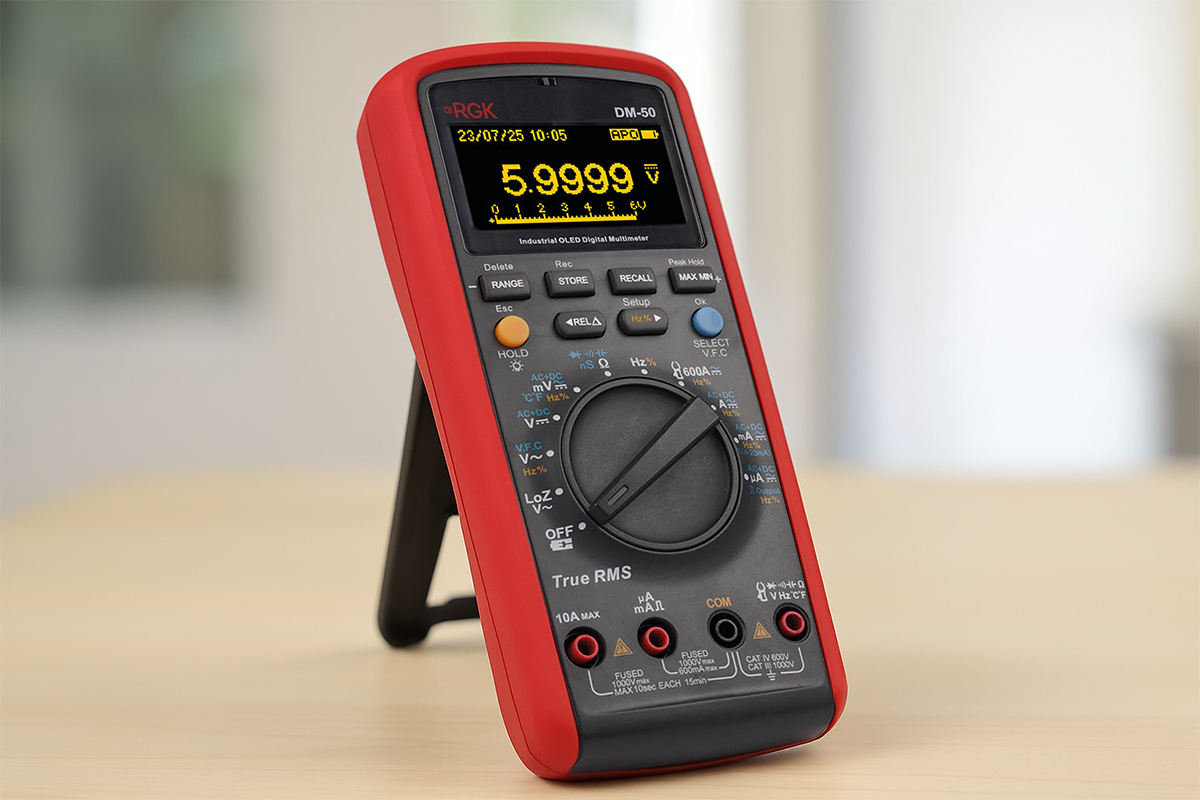

Основные элементы и органы управления

Чтобы уверенно пользоваться мультиметром, важно понимать, как он устроен. Несмотря на обилие кнопок и символов, принцип построения у всех моделей примерно одинаковый. На панели прибора вы найдете несколько ключевых элементов:

1. ЖК-дисплей (LCD) — отображает результаты измерений, выбранные режимы и служебные обозначения (например, индикатор заряда батареи).
2. Переключатель режимов (селектор) — главный элемент управления, с его помощью выбирают тип измерения и диапазон.
3. Входные разъемы (порты для щупов) — гнезда, куда подключаются измерительные провода.
4. Кнопки и дополнительные органы управления — могут отвечать за включение подсветки, удержание показаний, выбор единиц измерения, относительные замеры и другие функции.

Разъемы для подключения щупов

В нижней части корпуса мультиметра расположены гнезда для подключения измерительных проводов — щупов. Обычно их три, реже четыре, и у каждого свое назначение:

• COM (Common) — Сюда всегда подключается черный щуп. Это точка отсчета (обычно соединяется с "минусом", нейтралью или землей цепи).
• VΩmA (VΩ) — используется для измерения напряжения, сопротивления, проверки диодов и прозвонки цепей. В этот порт обычно подключают красный щуп.
• 10A (или 20A) — отдельный разъем для измерения больших токов. Он защищен предохранителем, но при неправильном подключении все равно можно повредить прибор.

В некоторых моделях есть и четвертое гнездо — μA/mA, предназначенное для измерения малых токов с повышенной точностью.

Обозначения и символы на панели

Чтобы проще ориентироваться в обозначениях на панели мультиметра, воспользуйтесь этой памяткой.

Основные обозначения мультиметра:

V⎓ (DCV) — постоянное напряжение

V∿ (ACV) — переменное напряжение

A⎓ / A∿ (A) — постоянный / переменный ток

Ω (Ом) — сопротивление

🔔 / ⏚ — прозвонка

>– — проверка диодов

Дополнительные обозначения:

Hz (Гц) — частота

C / CAP (Ф) — емкость

°C / °F — температура

mA / μA (А) — малые токи

mV (В) — малые напряжения

REL / Δ — относительное измерение

HFE — проверка транзисторов

Проверка состояния прибора и щупов

Осмотрите корпус мультиметра — на нем не должно быть трещин, следов перегрева или влаги. Проверьте целостность изоляции проводов и кончики щупов на предмет окисления или загрязнения. Убедитесь, что на дисплее не горит значок низкого заряда батареи.

Выбор режима измерений

Перед подключением установите переключатель на нужный тип измерения. Если значение параметра неизвестно, начните с максимального диапазона — это убережет прибор от перегрузки. В моделях с автодиапазоном достаточно выбрать только режим: напряжение, ток, сопротивление и т.п.

Подключение щупов

Черный щуп всегда подключают к гнезду COM — это общий контакт, связанный с "минусом" цепи. Красный щуп в 90 % случаев вставляют в разъем VΩmA — через него измеряют напряжение, сопротивление, прозвонку и малые токи (до 200–400 мА, в зависимости от модели). Гнездо 10A (20А) используется только для измерения больших токов — обычно выше 200 мА (проверка стартеров, электродвигателей и мощных потребителей).

Если на корпусе есть разъем μA или mA — он предназначен для измерений микротоков или специальных функций. После работы с током всегда возвращайте красный щуп обратно в разъем VΩmA.

Как измерить постоянное напряжение?

Постоянное напряжение измеряется в источниках питания — батарейках, аккумуляторах, блоках питания и т.п.

1. Установите переключатель в сектор DCV (постоянное напряжение).
2. Коснитесь контактов. Черный щуп — к отрицательному полюсу источника, красный — к “плюсу”.
3. Считайте результат. На экране появится значение напряжения. Если перед числом стоит "–" (минус), значит, щупы подключены наоборот — просто поменяйте их местами.

Для ориентира: напряжение стандартной батарейки типа AA или AAA должно быть около 1,5 V, а у полностью заряженного аккумулятора — примерно 1,2–1,3 V.

Как измерить переменное напряжение?

Переменное напряжение присутствует в бытовой электросети — розетках, удлинителях, источниках питания приборов.

Внимание: Измерение сетевого напряжения (220/230 V) опасно для жизни. Всегда держитесь только за изолированные части щупов и избегайте контакта с токоведущими частями.

1. Переключите мультиметр в режим ACV. Если прибор неавтоматический, выберите диапазон выше предполагаемого значения, например 600 V.
2. Подключите щупы к контактам розетки или выводам цепи: полярность в этом случае значения не имеет.
3. Считайте результат.

Как измерить силу постоянного тока?

Измерение силы постоянного тока (DC) — одна из самых ответственных операций, потому что мультиметр подключается в разрыв цепи, а не параллельно, как при проверке напряжения. Нарушение этого правила может привести к короткому замыканию или выходу прибора из строя.

1. Установите режим DCA. Если прибор неавтоматический, выберите диапазон выше предполагаемого значения тока.
2. Для малых токов красный щуп в разъеме VΩmA (mA), для больших — переставьте его в 10A (20А).
3. Разомкните цепь в нужной точке и включите мультиметр последовательно, чтобы ток проходил через него.
4. Включите питание и считайте показания с экрана.

Если стрелка или цифры “зашкаливают”, немедленно разомкните цепь и выберите диапазон выше. После завершения измерений не забудьте вернуть красный щуп в разъем VΩmA. Режим используется для проверки тока, потребляемого отдельным светодиодом, двигателем вентилятора или для поиска неисправностей, связанных с незапланированным потреблением энергии (утечками) . Например, с помощью него вы сможете найти причину утечки тока в автомобиле.

Как измерить силу переменного тока?

Измерение силы переменного тока (AC) проводится по тому же принципу, что и постоянного — мультиметр включается в разрыв цепи, чтобы ток проходил через прибор. Однако не все мультиметры поддерживают этот режим, поэтому перед началом убедитесь, что на панели есть обозначение A~ (ACA).

1. Переключите прибор в режим A~ и выберите диапазон выше предполагаемого значения.
2. Подключите щупы в соответствующие разъемы.
3. Разомкните цепь и включите мультиметр последовательно с нагрузкой — чтобы ток проходил через прибор.
4. Включите питание и считайте показания.

Если вам нужно измерить ток в бытовой сети 220 V, безопаснее использовать токоизмерительные клещи вместо мультиметра.

Как измерить сопротивление?

Измерение сопротивления позволяет определить исправность проводников, нагревательных элементов, резисторов и других компонентов цепи.

1. Переключите режим "сопротивление" на мультиметре. Если прибор неавтоматический, выберите диапазон.
2. Убедитесь, что цепь обесточена!
3. Коснитесь щупами контактов элемента или участка цепи, который хотите проверить.
4. Считайте показания:
   • если на экране отображается ноль или близкое значение — сопротивление низкое, провод исправен;
   • если видите "1" или "OL" — цепь разорвана, элемент неисправен.

После измерения можно кратко замкнуть щупы между собой — мультиметр должен показать около нуля, это признак исправности прибора.

Как прозвонить цепь (проверка целостности)

Прозвонка используется, чтобы быстро определить, есть ли контакт между двумя точками цепи и не оборван ли провод. Важно: измерение проводится только на обесточенной цепи.

1. Отключите питание — убедитесь, что участок цепи полностью обесточен.
2. Выберите режим прозвонки — значок динамика или колокольчика.
3. Проверьте мультиметр: сомкните щупы — должна быть звуковая индикация и значение, близкое к нулю.
4. Коснитесь концов провода или контактов щупами.

Результат:

• есть звуковой сигнал и низкое сопротивление (0–10 Ом) — цепь целая;
• нет сигнала и на дисплее "OL" или "1" — провод оборван или неисправен элемент.

Как проверить диод?

Диод пропускает ток только в одном направлении. Мультиметр проверяет падение напряжения на диоде.

1. Выберите режим проверки диодов.
2. Прямое смещение: подключите красный щуп к аноду (сторона без полоски), черный — к катоду (со стороны полоски). Исправный диод показывает около 0,4–0,7 V.
3. Обратное смещение: поменяйте щупы местами. Исправный диод покажет "OL" или "1".

Если показания одинаковые в обоих направлениях — диод неисправен.

Как проверить транзистор?

Транзистор можно проверить через разъем HFE или в режиме диодов.

Проверка через разъем HFE

Установите переключатель на HFE. Определите тип транзистора: NPN или PNP, найдите выводы — база, коллектор, эмиттер. Вставьте ножки транзистора в соответствующие гнезда. На дисплее отобразится коэффициент усиления. Если он равен 0 или 1, транзистор, скорее всего, неисправен.

Проверка в режиме диодов

NPN: Красный щуп к базе, черный — поочередно к коллектору и эмиттеру. Оба раза должно быть падение напряжения около 0,7 V. При смене щупов на базе должно быть "OL".

PNP: Черный щуп к базе, красный — поочередно к коллектору и эмиттеру. При смене полярности на базе должно быть "OL".

Как измерить температуру?

Для измерения температуры требуется специальный датчик — термопара (K-Type).

1. Подключите термопару: красный провод — в VΩmA, черный — в COM. Иногда есть отдельный порт TEMP. (Иногда для термопары предусмотрены отдельные порты).
2. Выберите режим измерения температуры: °C или °F.
3. Приложите кончик термопары к объекту, температуру которого вы хотите измерить. На дисплее сразу отобразится результат в выбранных единицах.

Как проверить батарейку с помощью мультиметра?

Установите режим измерения постоянного напряжения до 20 V. Красный щуп приложите к положительному полюсу батарейки, черный — к минусовому. Новая батарейка формата АА или ААА должна показывать 1,5 V. Если напряжение упало ниже 1,2 V, батарейка почти разряжена; показание меньше 1 В говорит, что элемент полностью выработан.

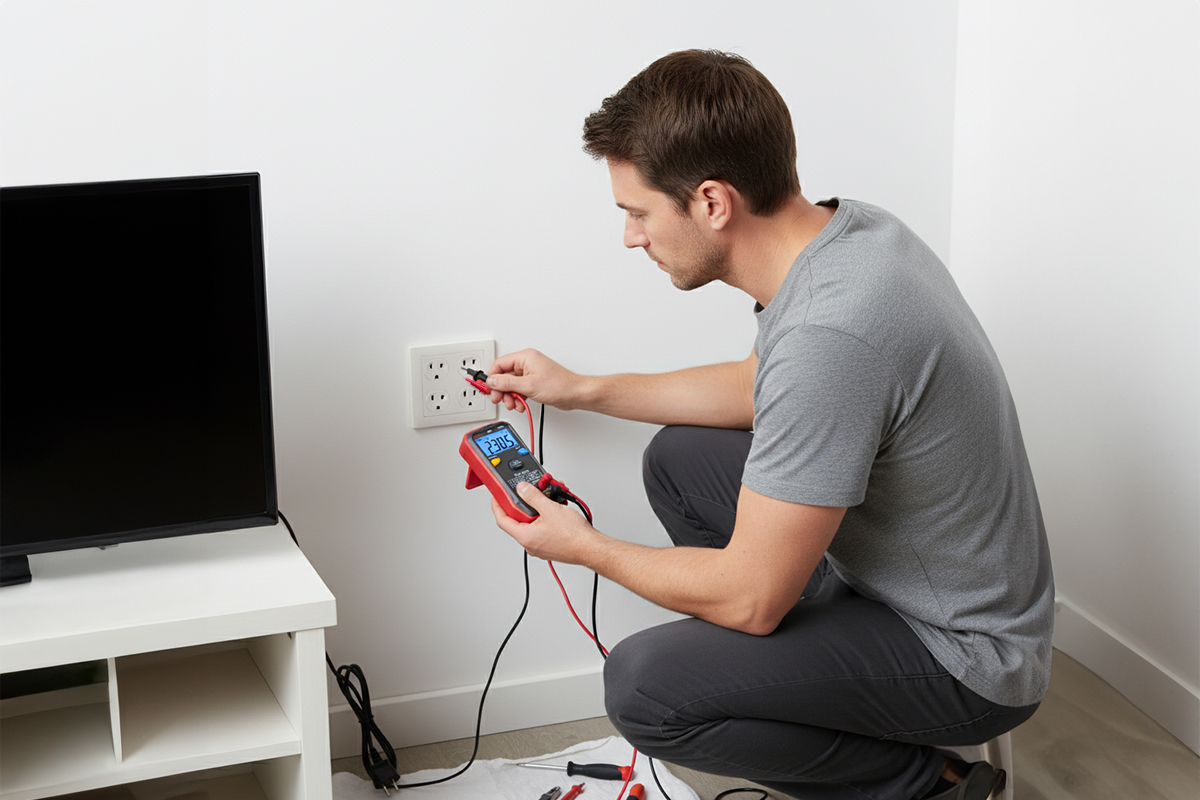

Как проверить розетку с помощью мультиметра?

Выберите режим переменного напряжения и предел предел выше 250V (например, 500 или 750 V) Вставьте щупы в контакты розетки: полярность при измерении ACV не важна. Исправная розетка покажет на экране около 220 V. Если показания скачут, сильно отличаются или равны нулю — возможно, нарушено подключение, ослаб контакт или повреждена проводка. Подробно о том, как проверить напряжение в розетке, читайте в нашей отдельной статье.

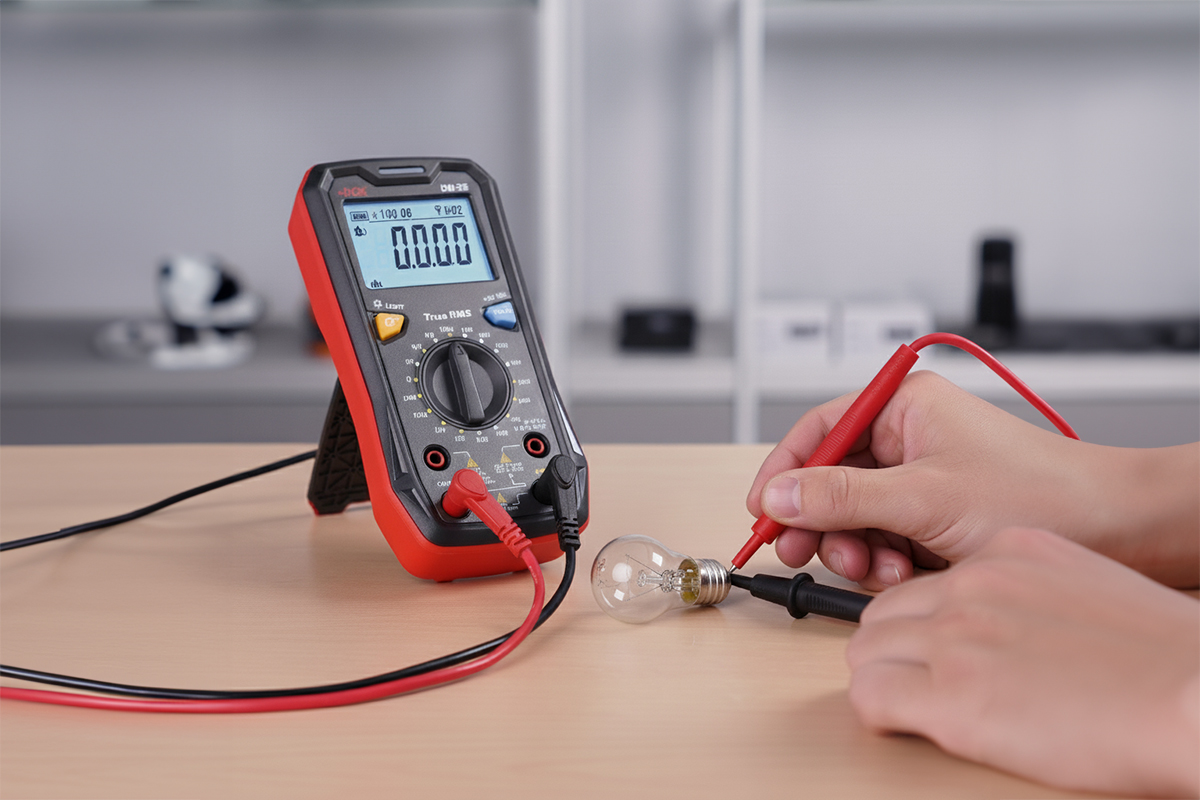

Как проверить лампочку и электроприбор с помощью мультиметра?

Переключите мультиметр в режим прозвонки или измерения сопротивления. Приложите щупы к контактам, которые должны быть соединены (например, к двум контактам лампочки или контактам вилки обесточенного прибора). Если есть звуковой сигнал или значение сопротивления небольшое — цепь цела. При отсутствии сигнала или показании "OL" — внутри обрыв, лампа перегорела или элемент поврежден.

Как найти фазу в сети?

Выберите режим переменного напряжения с высоким пределом. Черный щуп приложите к заземлению, металлическому корпусу прибора или нулевому контакту, а красным поочередно коснитесь контактов розетки. Там, где прибор покажет около 220 V, и находится фаза. Работайте осторожно — прикасайтесь только к изолированным частям щупов.

Основные правила безопасности

Перед измерениями всегда проверяйте целостность проводов и изоляции щупов. Работайте только сухими руками и не касайтесь оголенных контактов. При измерении высокого напряжения держите пальцы за защитные ограничители щупов. Никогда не меняйте режим или диапазон во время измерения — сначала отключите щупы.

Типичные ошибки новичков

Неопытные пользователи часто путают режимы измерений и подключают щупы неправильно, особенно при измерении тока — это может привести к короткому замыканию. Нельзя измерять напряжение в режиме сопротивления или прозвонки. Еще одна ошибка — забывать вернуть щуп из разъема 10A в основной после теста тока, из-за чего прибор может выйти из строя при следующем включении.

Выбирая мультиметр, важно понимать, для каких задач вы планируете его использовать, и какие функции вам действительно нужны.

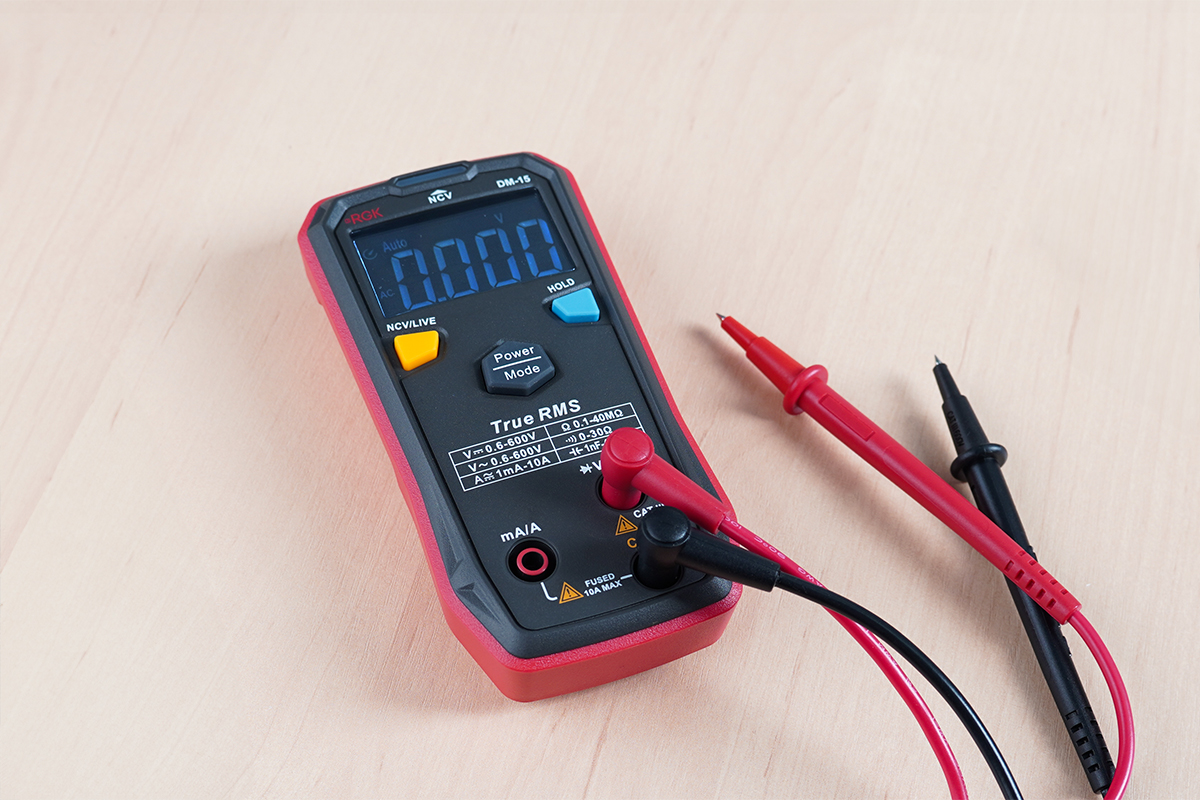

Начнем с базовой модели: RGK DM-10 — легкий и простой прибор, который отлично подходит для дома. Он умеет измерять напряжение, ток и сопротивление, есть подсветка и функция удержания показаний. С ним вы без проблем проверите батарейки, лампочки, розетки и проводку.

Если нужны расширенные возможности и высокая точность, стоит обратить внимание на RGK DM-20. Он поддерживает измерения True RMS для корректной работы с нестандартными сигналами, имеет функцию бесконтактного определения напряжения (NCV) и возможность относительных измерений (REL). Эта модель подходит как для дома, так и для работы с электрооборудованием в полевых условиях.

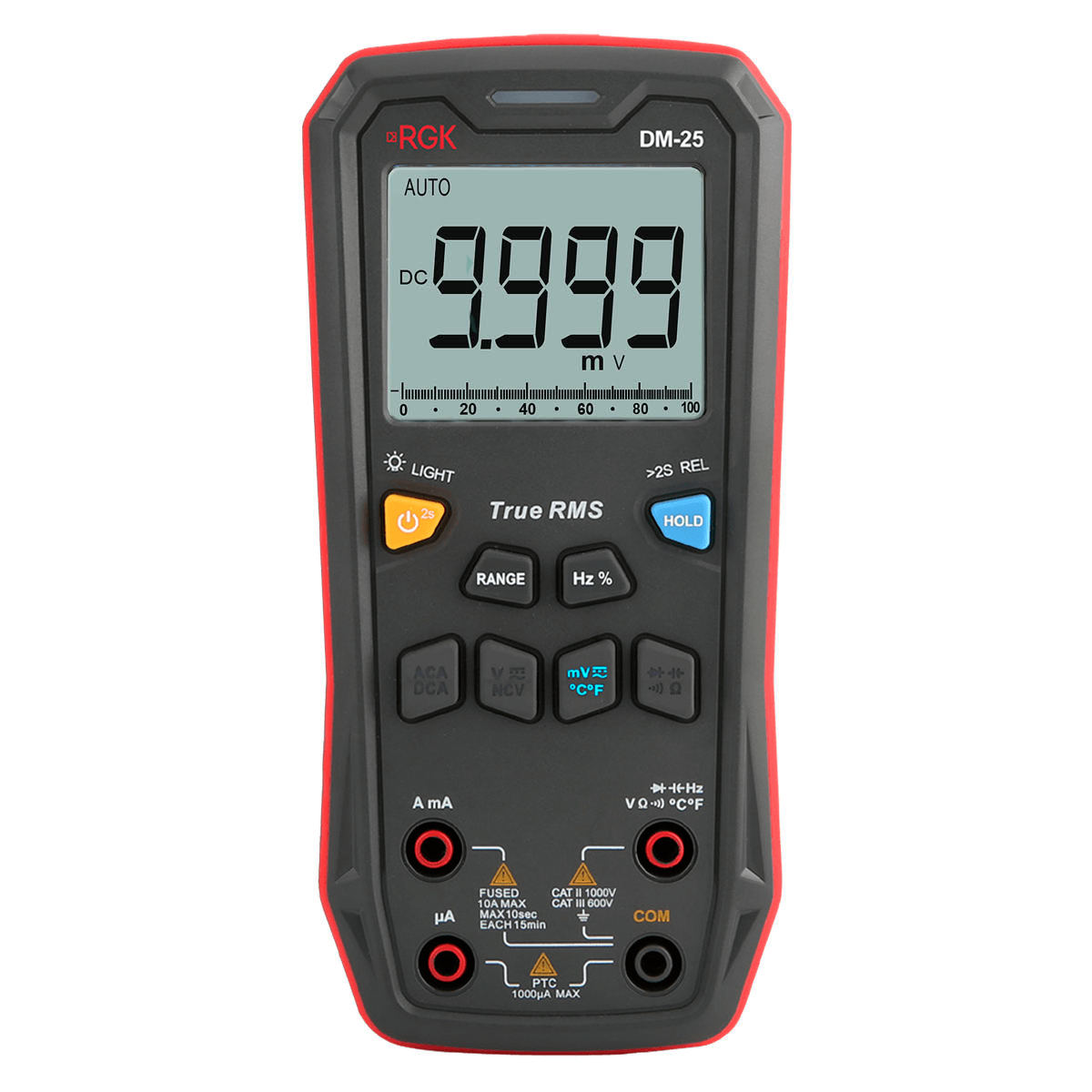

Для работы с электроникой и точных измерений больше подойдет RGK DM-25. Помимо всех функций DM-20, он имеет расширенные диапазоны измерений, высокую входную сопротивляемость, возможность измерять емкость и частоту, что делает его удобным для работы с импульсными схемами и сложными электронными устройствами.

И, наконец, RGK DM-30 — это почти профессиональный инструмент. Он сочетает True RMS, фильтры для работы с шумными сигналами, MIN/MAX и режимы фиксации показаний, совместим с токовыми клещами и расширяет возможности измерений температуры с термопарой типа K. DM-30 подходит для сервисных работ, лабораторий и любых случаев, где важны точность и надежность.

Выбор модели зависит от задач: для дома достаточно простой, для универсальной работы — средней, для точной электроники и профессиональных измерений — продвинутой. Чтобы прибор служил долго и исправно, храните его в сухом месте, избегайте падений и перегрузок, следите за состоянием щупов и батареек. Следуя этим рекомендациям, даже новичок сможет уверенно пользоваться мультиметром для любых бытовых и технических задач.
