Как проверить датчик Холла

Полупроводниковые компоненты, основанные на эффекте Холла, являются неотъемлемой частью систем, которые требуют бесконтактного измерения. В автомобилестроении они определяют положение коленчатого и распределительного валов, контролируют скорость вращения колес (системы ABS/ESP) и регулируют работу систем зажигания.

В промышленности — используются для контроля позиционирования, измерения скорости вращения валов, мониторинга тока и для создания надежных, долговечных переключателей. А в бытовой технике обеспечивают точную работу бесщеточных двигателей и систем управления.

Выход из строя этого компактного элемента способен привести к целому ряду серьезных эксплуатационных проблем: от нестабильной работы двигателя и ошибок в системе безопасности до выхода из строя целого узла оборудования. Соответственно, своевременная проверка его работоспособности является обязательным условием для поддержания систем в рабочем состоянии. В этой статье вы узнаете, как с помощью обычного мультиметра легко и точно провести диагностику и выявить основные неисправности датчика Холла.

Устройство датчика Холла включает в себя полупроводниковую пластину, через которую протекает управляющий ток, и электронную схему обработки сигнала. Эффект Холла — это физический феномен, суть которого заключается в следующем: при воздействии перпендикулярного магнитного поля на пластину на ее боковых гранях возникает разность потенциалов (напряжение), прямо пропорциональная силе поля.

Таким образом, датчик Холла преобразует изменение магнитного поля в электрический сигнал. Это позволяет ему бесконтактно определять присутствие, положение, скорость и направление движения магнита или ферромагнитного объекта.

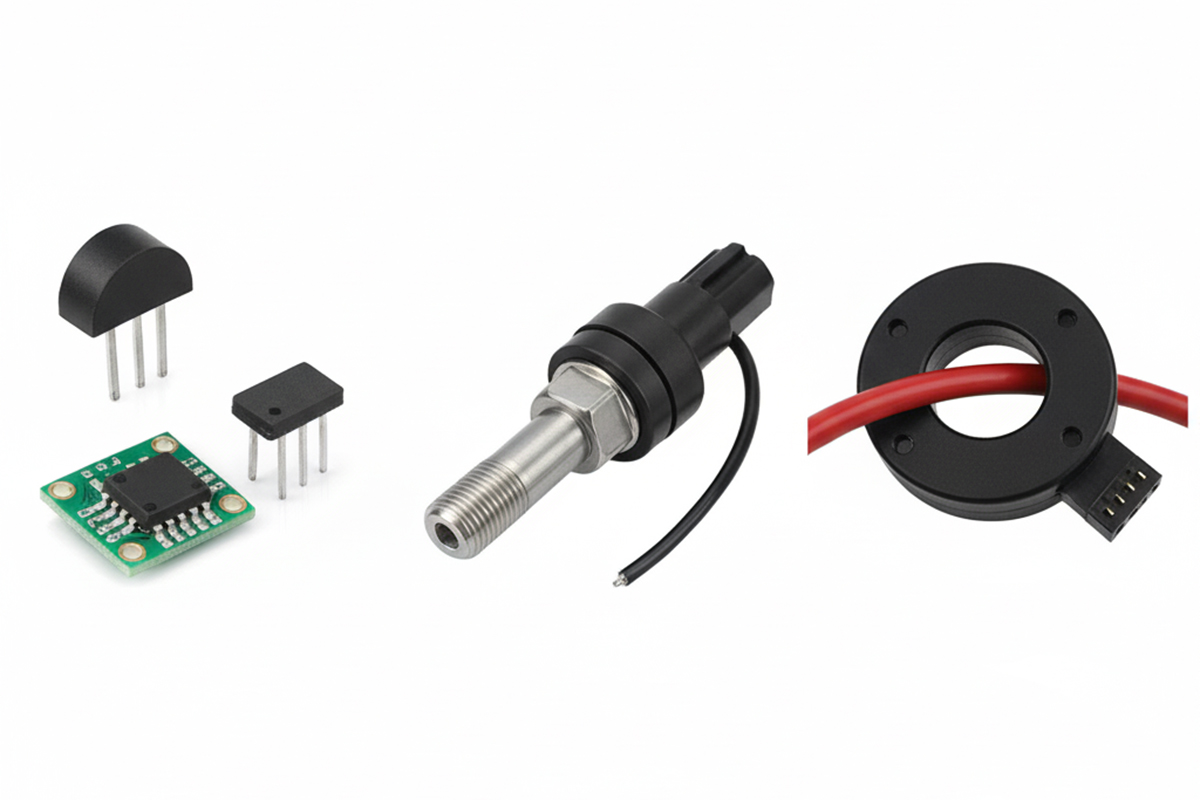

Основные типы датчиков

В зависимости от типа выходного сигнала и реакции на магнитное поле выделяют три основных разновидности датчиков Холла. Это важно учитывать при диагностике мультиметром:

1. Цифровые (дискретные)

Формируют переключаемый сигнал — либо низкий (около 0 В), либо высокий (равный напряжению питания). Такие датчики срабатывают при достижении определенной величины магнитного поля и работают как электронные переключатели.

2. Линейные (аналоговые)

Выходное напряжение у них изменяется плавно, в зависимости от силы магнитного поля. Эти датчики применяются там, где нужно точно измерять напряженность или изменение магнитного поля.

3. Униполярные и биполярные

Относятся к цифровым типам, но отличаются способом активации. Униполярные реагируют только на один полюс магнита, а биполярные требуют чередования северного и южного полюсов для переключения состояния. Это особенно важно учитывать при проверке — магнит нужно подносить с правильной стороны.

Симптомы неисправности

Признаки неисправности датчика Холла могут отличаться в зависимости от области его применения. Однако суть всегда одна: система перестает получать корректные данные о положении, скорости или присутствии объекта. В результате нарушается работа управляющей электроники. Рассмотрим типичные проявления подробнее.

Сбои в работе двигателя

Если датчик Холла используется для считывания положения коленчатого или распределительного вала, его отказ напрямую влияет на работу системы зажигания и подачи топлива.

В этом случае можно наблюдать:

• затрудненный запуск двигателя (стартер крутит, но зажигание не срабатывает вовремя);
• нестабильный холостой ход или "плавание" оборотов;
• двигатель самопроизвольно глохнет;
• провалы при разгоне или потерю мощности.

Такие симптомы особенно характерны для автомобилей, где датчик отвечает за синхронизацию системы впрыска топлива и зажигания.

Неверные показания скорости или положения

В системах ABS, ESP или в спидометрах датчики Холла фиксируют частоту вращения колес или валов. При их неисправности сигнал может искажаться или пропадать вовсе.

Результат:

• ложные срабатывания антиблокировочной системы, неадекватная работа стабилизации;
• мигание сигнальных ламп на панели приборов;
• иногда система переходит в аварийный режим, ограничивая скорость или отключая функции безопасности.

Ошибки электронного блока управления (ECU)

Современные электронные системы непрерывно контролируют состояние всех датчиков. Если сигнал от датчика Холла выходит за допустимые пределы или пропадает полностью, ЭБУ фиксирует ошибку и сохраняет ее в памяти.

На панели приборов при этом загорается индикатор "Check Engine" или аналогичный предупреждающий значок. Диагностический сканер при считывании покажет соответствующий код неисправности (например, P0335 — датчик положения коленчатого вала).

Полное отсутствие сигнала

Это наиболее критичный сценарий. При полном отказе датчика система не получает данные о положении или скорости вращения узла.

• В автомобиле это может привести к невозможности запуска двигателя — блок управления просто не "понимает", когда подавать искру и топливо.
• В промышленном оборудовании отказ такого датчика может вызвать остановку линии, некорректное срабатывание автоматических механизмов или аварийное отключение системы безопасности.

Дополнительные косвенные признаки

Иногда неисправность проявляется не напрямую, а через сопутствующие симптомы: повышенный расход топлива, потерю тяги, сбои в переключении передач (в автоматических коробках), появление посторонних шумов или вибраций. Все это также может быть следствием неправильной работы датчика Холла.

Перед тем как приступать к измерениям, важно правильно подготовить датчик Холла и рабочее место. От этого зависит не только точность диагностики, но и сохранность самого прибора.

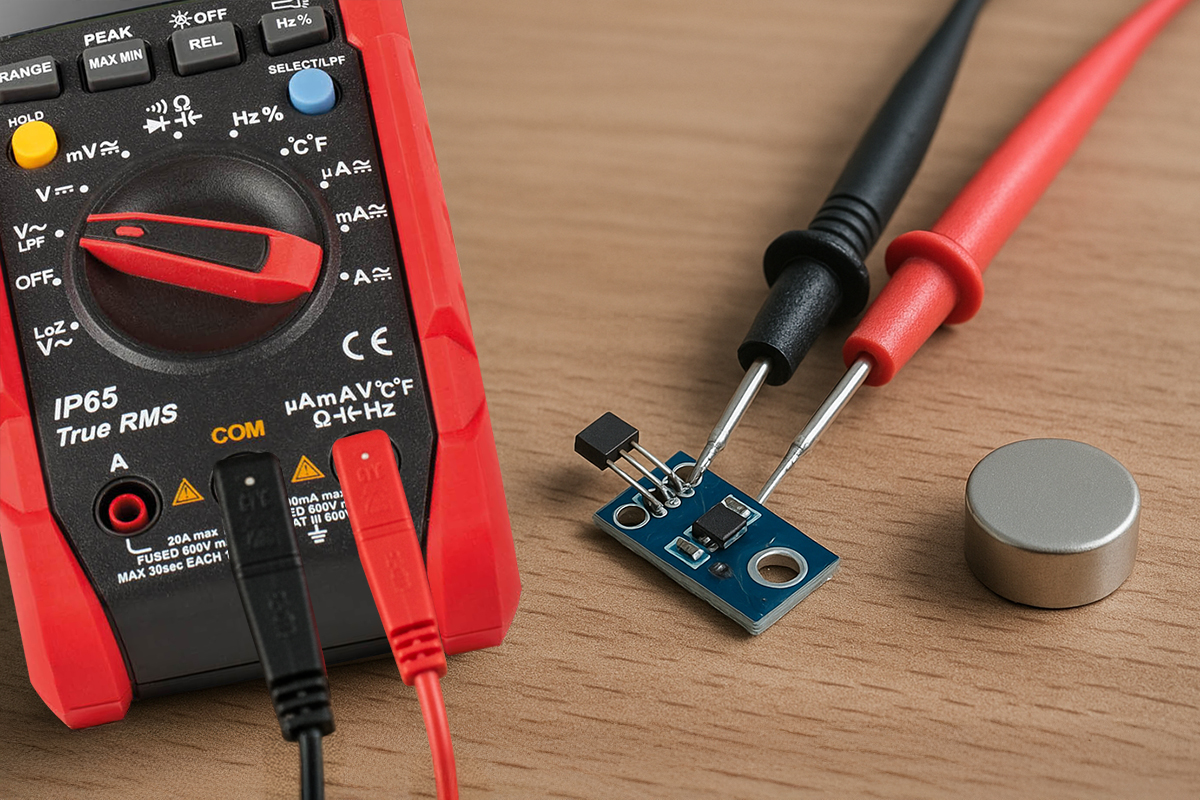

Для проверки вам понадобятся:

• мультиметр с функцией измерения напряжения (U) и сопротивления (R). Для работы с чувствительными полупроводниковыми компонентами рекомендуется использовать профессиональные цифровые мультиметры с высоким входным импедансом, чтобы избежать внесения погрешности в схему датчика.
• источник питания — автомобильный аккумулятор или лабораторный блок питания с напряжением, соответствующим рабочему напряжению датчика. Внешний источник питания понадобится, если датчик демонтирован и проверяется "на столе";
• постоянный магнит, с помощью которого вы будете имитировать изменение магнитного поля;
• схема или техническая документация на конкретную модель датчика — она поможет определить распиновку и избежать ошибок при подключении.

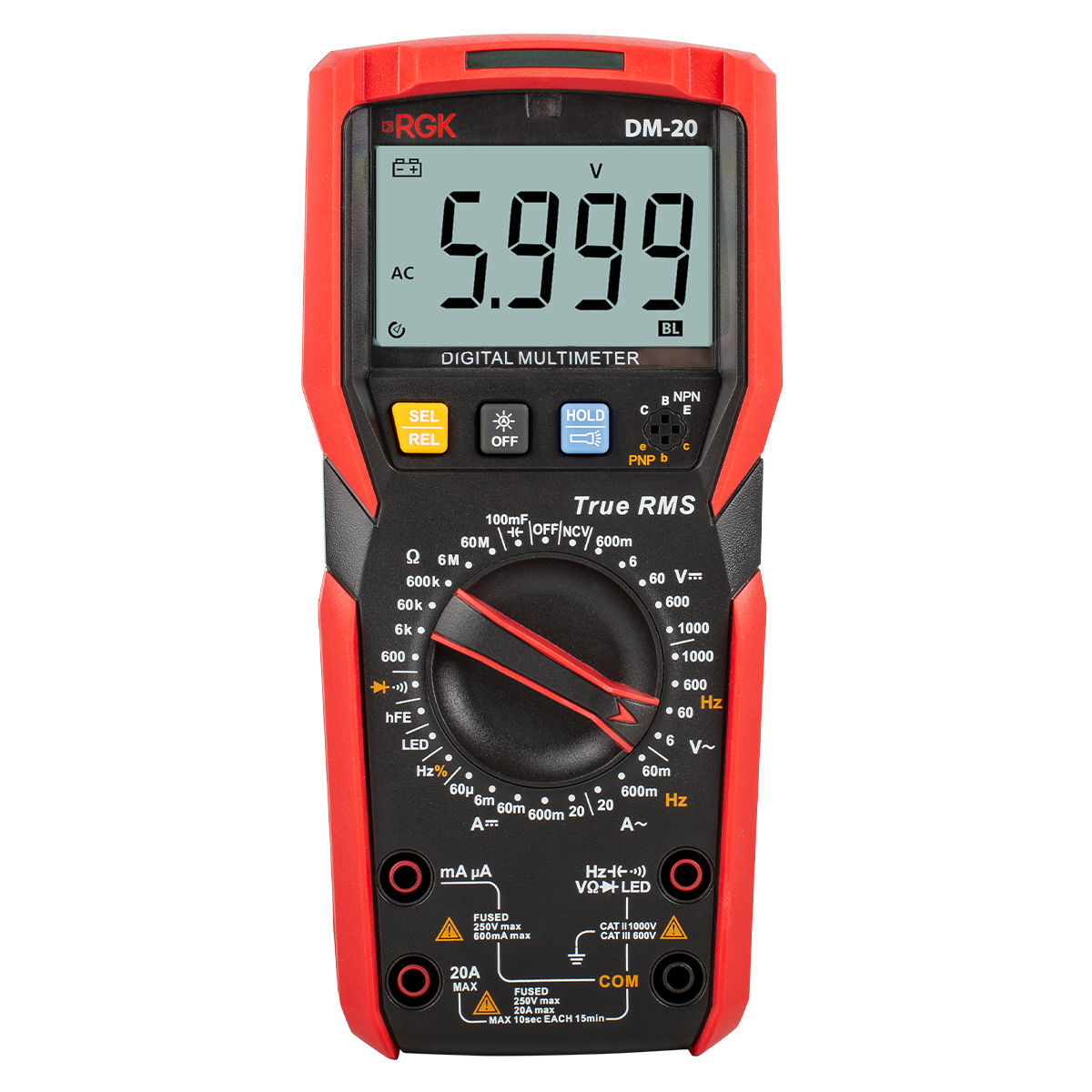

Цифровой мультиметр RGK DM-20 — это высокоточный измерительный комплекс. Его ключевая особенность — функция True RMS, которая позволяет точно измерять переменное напряжение и ток даже при несинусоидальных искажениях. Прибор отличается универсальностью: поддерживает измерение напряжений до 1000 В и токов до 20 А. Помимо стандартных измерений, RGK DM-20 умеет определять емкость (до 100 мФ), частоту (до 10 МГц), прозванивать цепи и тестировать диоды.

Удобство работы обеспечивают разрядность дисплея 6000, подсветка с датчиком света и встроенный фонарик. Соответствие стандартам электробезопасности (CAT III 600 В и CAT II 1000 В) и наличие предохранителей гарантируют надежность, а внесение в Государственный реестр средств измерений подтверждает метрологическую точность.

Определение контактов (Распиновка)

У большинства датчиков Холла три вывода. Их точная идентификация является главным этапом подготовки:

Как определить распиновку:

По маркировке: на корпусе датчика или на разъеме часто нанесены символы (+, -, S) или VCC, GND, OUT.

По цвету проводов: в стандартных системах цвета часто следуют шаблону (например, красный — питание, черный — земля, другой цвет — сигнал), но на 100% полагаться на цвет нельзя.

По документации: самый надежный способ — использовать техническое руководство или схему автомобиля или оборудования.

Перед подачей питания обязательно убедитесь в правильности подключения контактов VCC и GND. Подача обратной полярности или превышение допустимого напряжения гарантированно выведет датчик Холла из строя.

Проверка проводки и разъемов

Перед подачей питания убедитесь, что контакты и провода находятся в исправном состоянии. Проверьте, нет ли следов коррозии, надломов изоляции, ослабленных клемм или загрязнений на разъемах. Контакт должен быть плотным и чистым — плохое соединение может исказить показания мультиметра или создать ложное впечатление неисправности датчика. Если есть сомнения, разъемы стоит аккуратно очистить и при необходимости заменить поврежденные участки проводки.

Переходим к основной части диагностики. Проверка датчика Холла мультиметром проводится в два этапа: сначала проверяется целостность схемы, а затем — функциональность под напряжением.

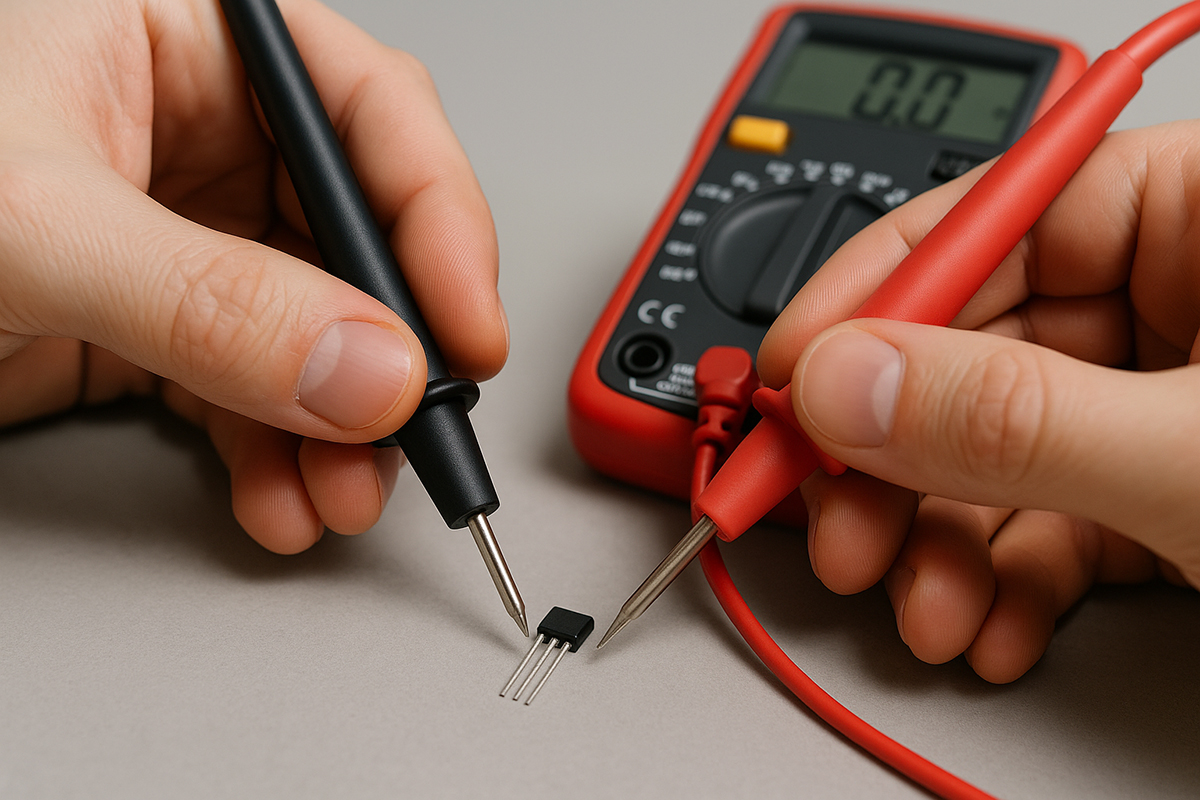

Этап 1 — проверка сопротивления (целостности)

Проверка сопротивления (R) позволяет быстро выявить полное короткое замыкание или обрыв внутренних цепей датчика. Она не может подтвердить работоспособность с абсолютной точностью, но эффективно отсеивает датчики с явными физическими повреждениями.

1. ​Отключение питания: Убедитесь, что датчик полностью обесточен и отключен от рабочей цепи (если он проверяется "на месте").
2. Настройка мультиметра: Переключите мультиметр в режим измерения сопротивления (Ω), выбрав один из средних диапазонов (например, 20 Ом).
3. Проверка цепей: Проведите замеры сопротивления между следующими парами контактов, используя щупы мультиметра:
• ​Между питанием (V сс) и Землей (GND): Измеряется общее внутреннее сопротивление цепи питания.
• ​Между питанием (VCC) и Выходным сигналом (OUT): Измеряется сопротивление между питающей и сигнальной линиями.
• ​Между Землей (GND) и Выходным сигналом (OUT): Измеряется сопротивление между сигнальной линией и "землей".

Анализ результатов проверки

После измерений сопротивления между контактами датчика Холла (питание – земля, питание – сигнал, земля – сигнал) важно правильно интерпретировать результаты:

• Сопротивление около 0 Ом или крайне низкое значение однозначно указывает на короткое замыкание. Цепи замкнуты, датчик неработоспособен и требует замены.
• "OL" (или бесконечность) сигнализирует об обрыве цепи. Нарушена внутренняя целостность проводников или чувствительного элемента. При таком показании датчик также считается неисправным и подлежит замене.
• Сопротивление в килоомах или мегаомах говорит о сохранении целостности схемы. Показания должны быть стабильными; это не гарантирует полную функциональность, но позволяет перейти к следующему этапу проверки.

Таким образом, проверка сопротивления — это быстрый фильтр, позволяющий отсеять датчики с очевидными физическими поломками, прежде чем приступать к более сложной проверке под напряжением.

Чтобы убедиться, что датчик Холла, принцип работы которого основан на электромагнитном эффекте, действительно генерирует корректный сигнал, вам потребуется надежный и удобный прибор. Для быстрого и точного измерения сопротивления в таких системах, обратите внимание на мультиметр RGK DM-10, который сочетает необходимую функциональность и надежность для ежедневной диагностики. Он поддерживает широкий диапазон напряжений до 600 В и токов до 10 А, позволяет тестировать цепи и диоды, а функция прозвонки помогает быстро выявлять обрывы и короткие замыкания.

Удобный дисплей RGK DM-10 с подсветкой обеспечивает наглядное отображение результатов, а компактный и эргономичный корпус делает работу комфортной даже в ограниченном пространстве моторного отсека или электрощитка.

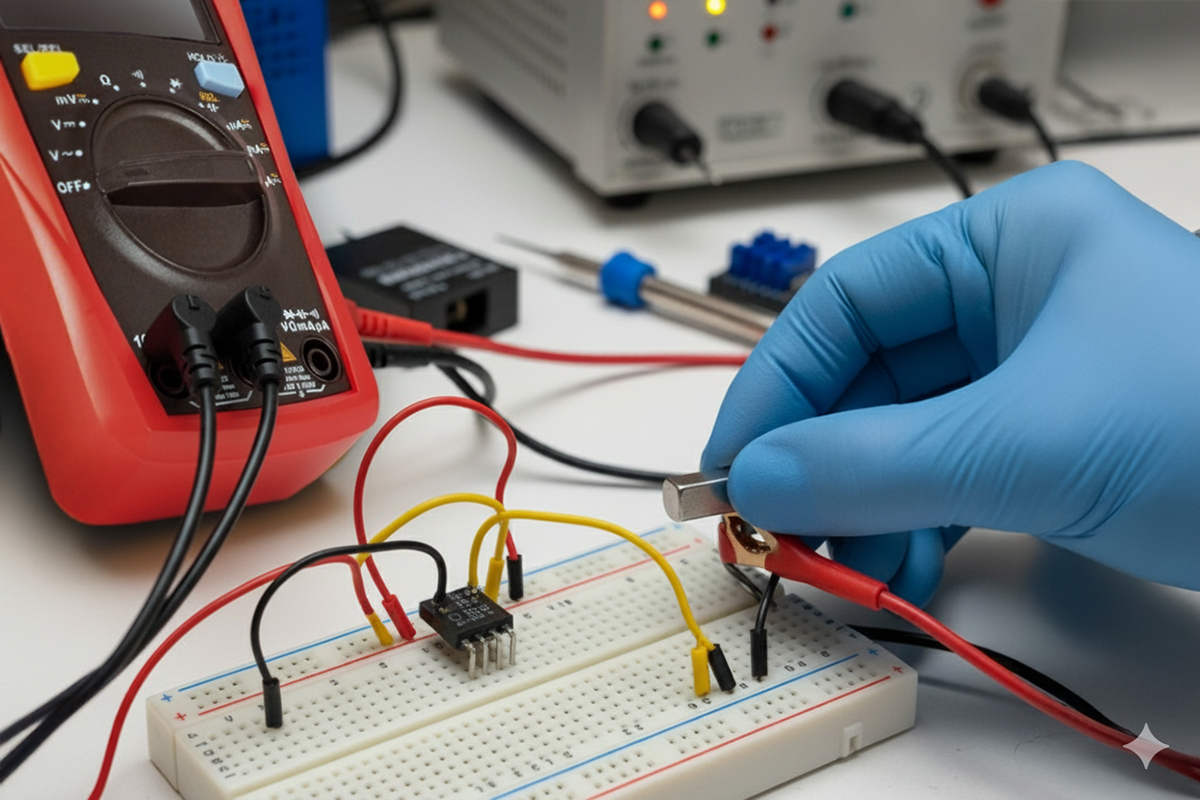

Этап II — проверка напряжения выходного сигнала (Функциональная проверка)

Если датчик успешно прошел проверку сопротивления, необходимо провести его функциональный тест под напряжением. Этот этап подтверждает, что датчик корректно реагирует на магнитное поле.

1. Подключение питания: Подключите контакты VCC (питание) и GND (земля) датчика к соответствующему источнику напряжения согласно спецификации (обычно 5 В или 12 В). Если датчик проверяется в системе, убедитесь, что она включена.
2. Настройка мультиметра: Переведите прибор в режим измерения постоянного напряжения (V DC).
3. Подключение щупов: Черный щуп мультиметра подключите к контакту GND, красный щуп — к контакту OUT (выходной сигнал).
4. Активация магнитом: Медленно поднесите и удалите постоянный магнит к чувствительной стороне датчика. Наблюдайте за показаниями на дисплее мультиметра.

Ожидаемые результаты и анализ по типу датчика:

Цифровой (дискретный) датчик

• Магнит отсутствует или поле слабое — выходное напряжение низкое (около 0 В). Это рабочее состояние.
• Магнит поднесен или поле сильное — выходное напряжение высокое, близкое к напряжению питания (например, 5 В или 12 В). Это рабочее состояние.
• Напряжение не меняется при поднесении магнита — требуется замена датчика Холла.

Линейный (аналоговый) датчик:

• Магнит удален — базовое напряжение примерно 50% от напряжения питания (например, 2,5 В при 5 В). Это рабочее состояние.
• Магнит поднесен — напряжение плавно изменяется пропорционально силе поля. Это рабочее состояние.
• Напряжение остается постоянным при приближении или удалении магнита — датчик неисправен.

Если при воздействии магнита выходное напряжение на контакте OUT не изменяется или изменяется некорректно (не соответствует логическим уровням для цифрового датчика или непропорционально для линейного), датчик считается неисправным и подлежит замене.

Совет: Используйте функцию HOLD на мультиметре для фиксации пиковых значений напряжения во время быстрого перемещения магнита. Для проведения таких точных измерений, требующих оперативной фиксации переходных процессов, рекомендуем обратить внимание наRGK DM-30. Этот мультиметр значительно превосходит базовые модели и обеспечивает высокий уровень детализации диагностики. Функция True RMS гарантирует максимально точные измерения переменного тока и напряжения даже в цепях с сильными помехами. Большая разрядность дисплея (6000 отсчетов) обеспечивает высокую детализацию и надежность показаний при диагностике чувствительных линейных датчиков, а автоматический выбор диапазона ускоряет процесс измерения.

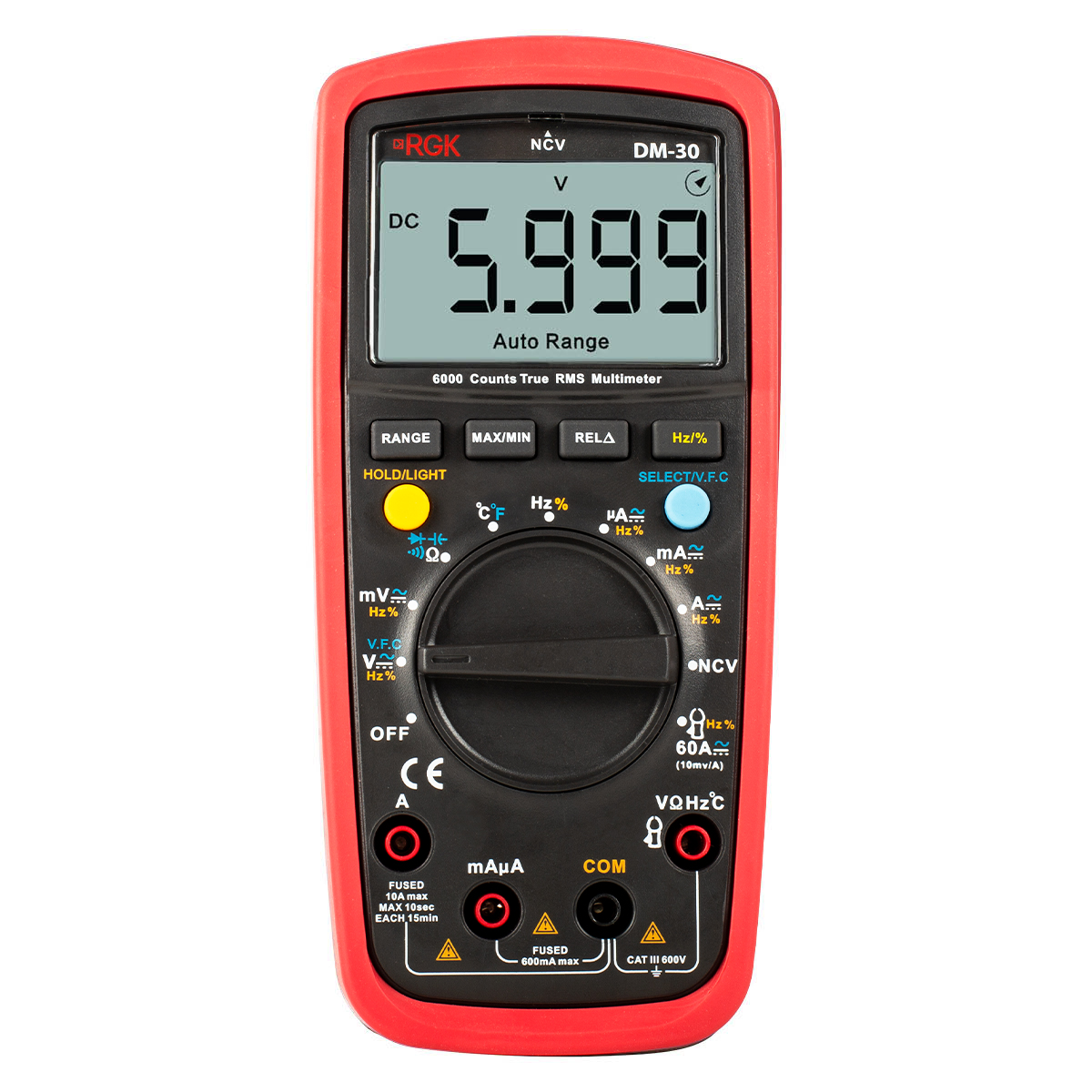

RGK DM-30 измеряет температуру, частоту и скважность (коэффициент заполнения), что полезно для проверки ШИМ-управляемых систем, где часто используются датчики Холла. Соответствие стандартам электробезопасности (CAT III 1000 В / CAT IV 600 В) и прочный корпус делают его идеальным выбором для сложных условий эксплуатации.

Мы подробно разобрали, как проверить датчик Холла. Следуя нашим рекомендациям, вы сможете самостоятельно определить, исправен он или требует замены. Для получения точных и надежных результатов, которые помогут избежать дорогостоящих ошибок, ключевым фактором остается качество измерительного оборудования. Инструменты, способные уловить мельчайшие изменения напряжения и гарантировать высокую разрядность, — это залог успешной диагностики.
