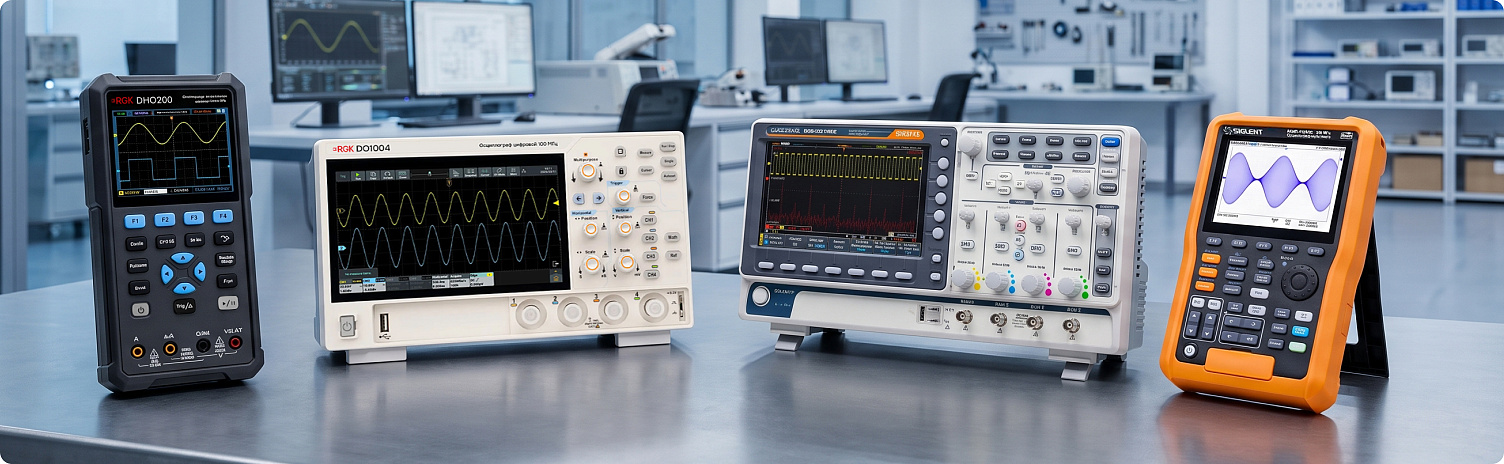

Рейтинг цифровых осциллографов 2026
Коротко, если выбор нужен прямо сейчас. Для настольной работы, где важна точность при разумной цене, мы советуем RGK DO1004. На выезды и полевые замеры берите компактный скопметр RGK DHO100G. А если стоит задача посерьёзнее — лаборатория, анализ смешанных сигналов — смотрите в сторону RIGOL DHO924. Дальше разберём каждый класс приборов подробно: чем они отличаются и под какие задачи какой брать.
Как мы составляли рейтинг
Здесь нет отвлечённых баллов из спецификаций. Мы опирались на то, что видим сами: разобрали статистику продаж магазина и посмотрели, какие модели реально берут инженеры, мастера и разработчики электроники.
Дальше — отзывы. Наши клиенты работают с осциллографами каждый день, и условия у всех разные: домашняя мастерская, автосервис, заводская лаборатория, исследовательский центр. Их замечания дали больше, чем любой лабораторный тест. К обсуждению мы подключили и инженеров собственного сервисного центра — тех, кто ежедневно обслуживает, калибрует, поверяет и ремонтирует эту технику. Кому, как не им, знать слабые места приборов.
Кто есть кто среди брендов
RGK — российский бренд. Делает измерительную технику с хорошим балансом цены и возможностей, в том числе на малошумящей платформе X-Vision.
Rigol — китайский производитель мирового уровня. Известен своими чипсетами Centaurus: они дают высокую чувствительность входов и низкий уровень шумов.
АКИП — сильная и очень широкая линейка. Тут и защищённые портативные скопметры повышенного класса безопасности, и многофункциональные настольные приборы.
GW Instek — тайваньская марка, которую любят за надёжность лабораторного оборудования и долгую гарантию. Отдельно отметим фирменную визуализацию осциллограмм в реальном времени.
Сравнительная таблица
| Категория | Модель | Чем выделяется | Цена |
|---|---|---|---|
| Бюджетные | RGK DO1004 | 12-битный АЦП, питание USB-C, сенсорный экран | 47 990 рублей |
| RIGOL DHO814 | чипсет Centaurus, выход HDMI | 81 081 рубль | |
| АКИП-4131/1А | диаграммы Боде, до 400 000 осц/с | 57 380 рублей | |
| GW Instek GDS-71104B | технология VPO, память 10 МБ/канал | 70 965 рублей | |
| Портативные | RGK DHO100G | осциллограф, генератор и мультиметр в одном корпусе | 26 790 рублей |
| АКИП-4125/1С | защита IP51, автономность до 5,5 часа | 91 010 рублей | |
| АКИП-4128/1С | полная изоляция входов, КАТ III 600 В | 209 285 рублей | |
| RGK DHO200 | полоса 200 МГц, съёмные батареи 18650 | 26 790 рублей | |
| Стационарные 200–300 МГц | RGK DO2504 | память до 100 МБ, платформа X-Vision | 66 790 рублей |
| RIGOL DHO924 | 16 цифровых каналов логического анализатора | 124 925 рублей | |
| GW Instek GDS-72204E | сегментированная память, логгер на 100 часов | 186 865 рублей | |
| АКИП-4131/2А | анализ АЧХ, диаграммы Боде, поиск Search | 87 115 рублей |
| Модель | Чем выделяется |
| Цена |
| Бюджетные |
| RGK DO1004 | 12-битный АЦП, питание USB-C, сенсорный экран |
| 47 990 рублей |
| RIGOL DHO814 | чипсет Centaurus, выход HDMI |
| 81 081 рубль |
| АКИП-4131/1А | диаграммы Боде, до 400 000 осц/с |
| 57 380 рублей |
| GW Instek GDS-71104B | технология VPO, память 10 МБ/канал |
| 70 965 рублей |
| Портативные |
| RGK DHO100G | осциллограф, генератор и мультиметр в одном корпусе |
| 26 790 рублей |
| АКИП-4125/1С | защита IP51, автономность до 5,5 часа |
| 91 010 рублей |
| АКИП-4128/1С | полная изоляция входов, КАТ III 600 В |
| 209 285 рублей |
| RGK DHO200 | полоса 200 МГц, съёмные батареи 18650 |
| 26 790 рублей |
| Стационарные 200–300 МГц |
| RGK DO2504 | память до 100 МБ, платформа X-Visionе |
| 66 790 рублей |
| RIGOL DHO924 | 16 цифровых каналов логического анализатора |
| 124 925 рублей |
| GW Instek GDS-72204E | сегментированная память, логгер на 100 часов |
| 186 865 рублей |
| АКИП-4131/2А | анализ АЧХ, диаграммы Боде, поиск Search |
| 87 115 рублей |
| Модель | Чем выделяется |
| Цена |
| Бюджетные |
| RGK DO1004 | 12-битный АЦП, питание USB-C, сенсорный экран |
| 47 990 рублей |
| RIGOL DHO814 | чипсет Centaurus, выход HDMI |
| 81 081 рубль |
| АКИП-4131/1А | диаграммы Боде, до 400 000 осц/с |
| 57 380 рублей |
| GW Instek GDS-71104B | технология VPO, память 10 МБ/канал |
| 70 965 рублей |
| Портативные |
| RGK DHO100G | осциллограф, генератор и мультиметр в одном корпусе |
| 26 790 рублей |
| АКИП-4125/1С | защита IP51, автономность до 5,5 часа |
| 91 010 рублей |
| АКИП-4128/1С | полная изоляция входов, КАТ III 600 В |
| 209 285 рублей |
| RGK DHO200 | полоса 200 МГц, съёмные батареи 18650 |
| 26 790 рублей |
| Стационарные 200–300 МГц |
| RGK DO2504 | память до 100 МБ, платформа X-Visionе |
| 66 790 рублей |
| RIGOL DHO924 | 16 цифровых каналов логического анализатора |
| 124 925 рублей |
| GW Instek GDS-72204E | сегментированная память, логгер на 100 часов |
| 186 865 рублей |
| АКИП-4131/2А | анализ АЧХ, диаграммы Боде, поиск Search |
| 87 115 рублей |
Бюджетные осциллографы: 100 МГц, 4 канала
Четыре канала и полоса 100 МГц — сегодня это рабочий минимум для большинства сервисников, разработчиков и радиолюбителей поувлечённее. С таким прибором можно смотреть несколько узлов схемы сразу: скажем, сопоставлять последовательную шину данных с логическими уровнями. Для повседневной диагностики этого хватает с запасом.

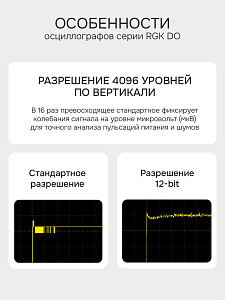

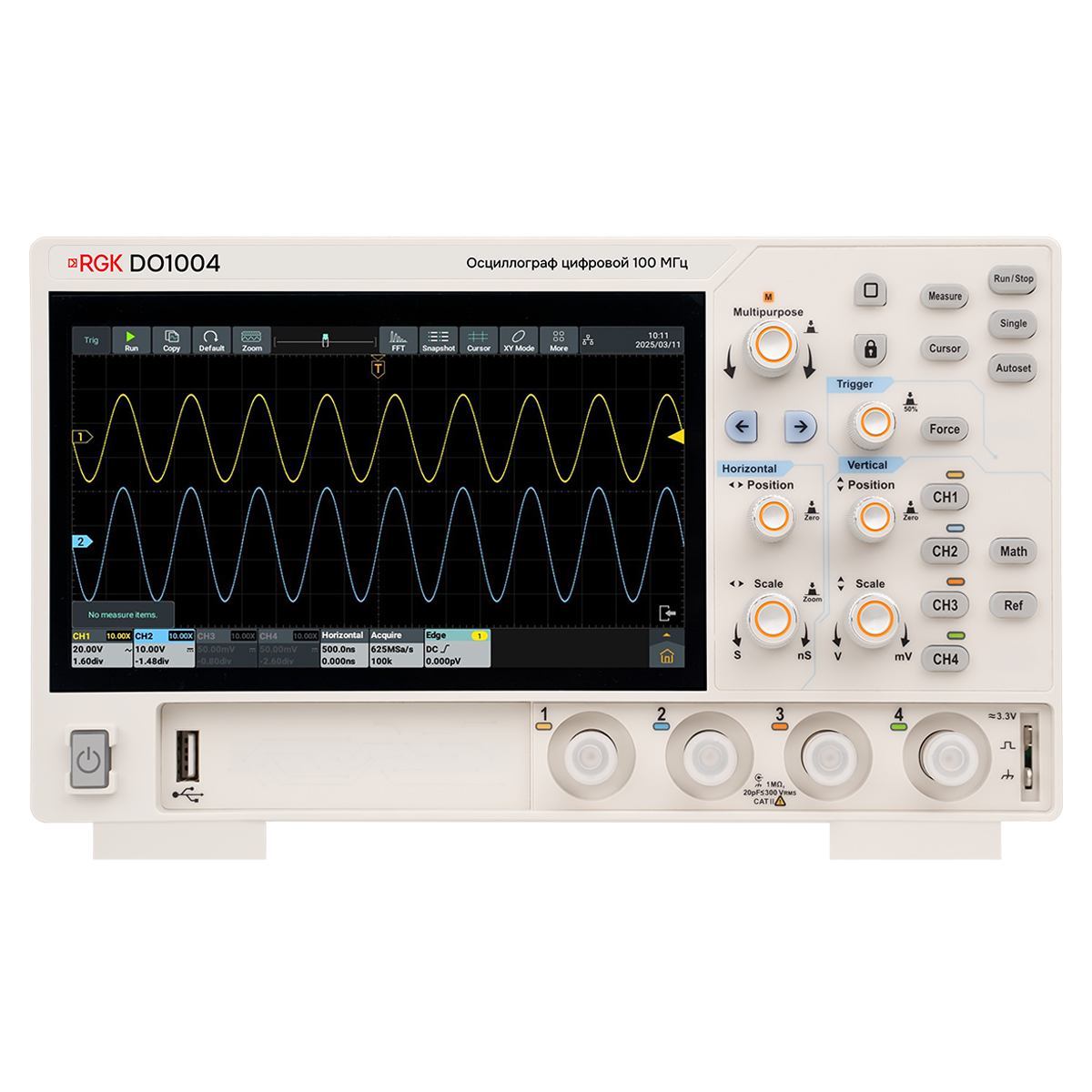

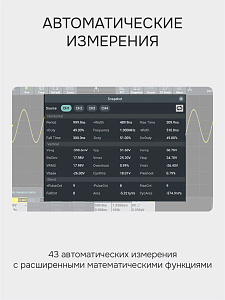

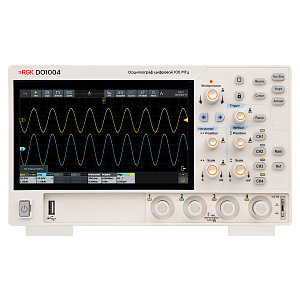

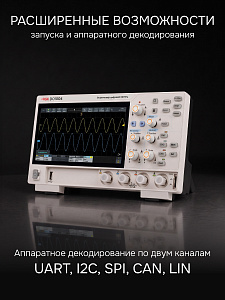

RGK DO1004 — когда важны слабые сигналы
Настольный прибор на четыре канала, полоса 100 МГц, АЦП 12 бит. Внутри — частотомер, цифровой вольтметр и спектральный анализ БПФ. Высокая вертикальная разрядность здесь работает на детализацию: низкоуровневые сигналы видно хорошо. Корпус компактный, и это неслучайно — внутреннего блока питания нет, прибор кормится от USB-C. Управление через 7-дюймовый сенсорный экран, разбираешься за пару минут.
12-битный АЦП даёт точную детализацию низкоуровневых сигналов.
При питании от повербанка — безопасная гальваническая развязка.
Поддержка полноценных Android-приложений и веб-сервисов прямо на устройстве.
Нет встроенного аккумулятора для автономной работы.

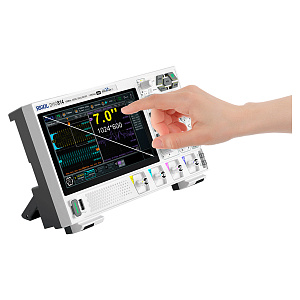

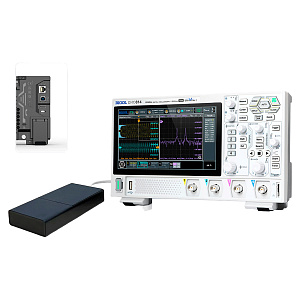

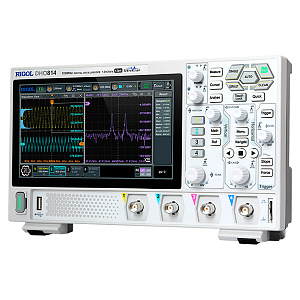

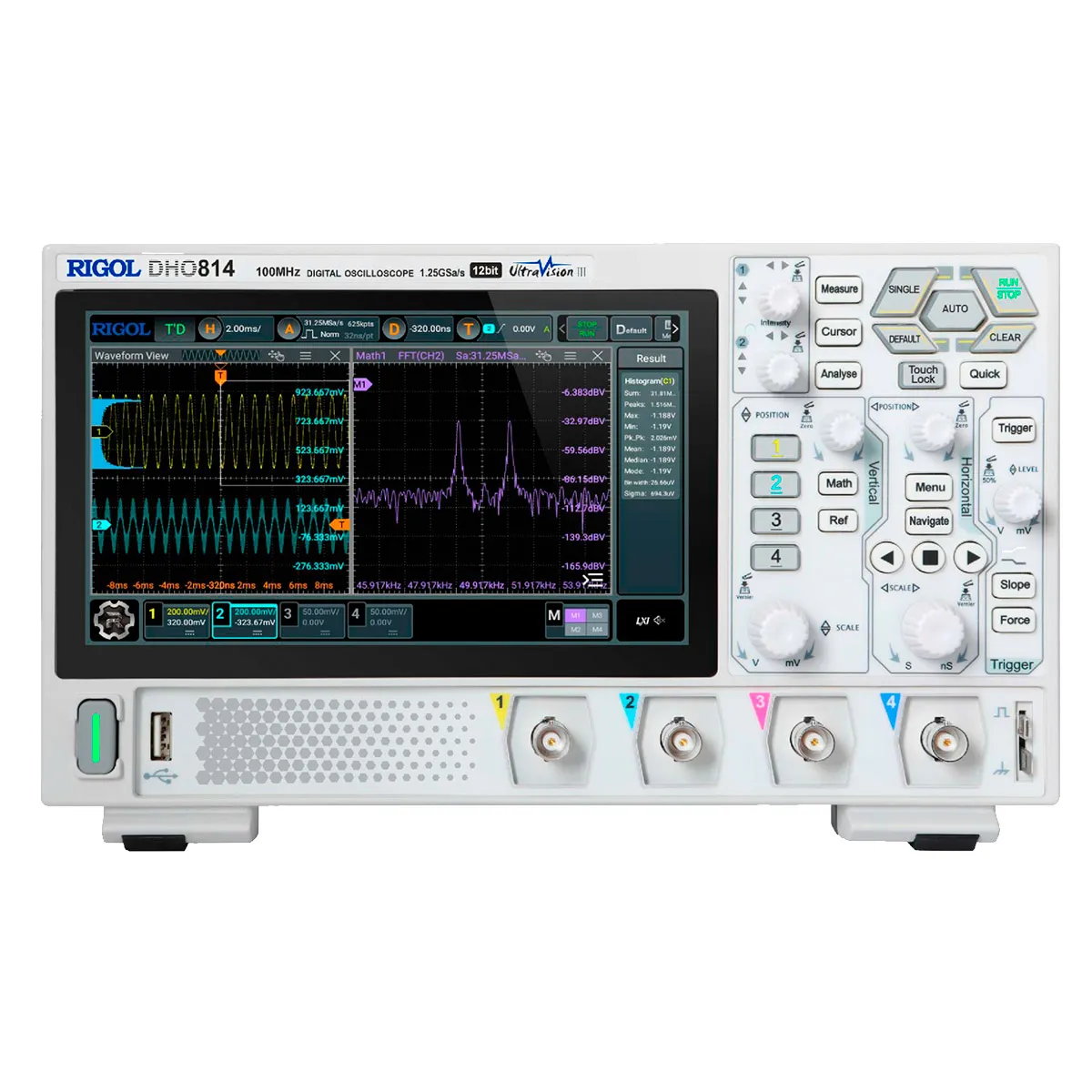

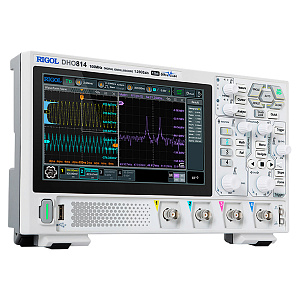

RIGOL DHO814 — высокотехнологичный и ультракомпактный мобильный помощник
Тоже четыре канала на 100 МГц, тоже 12 бит, но собран на чипсете Centaurus. Скорость захвата — до миллиона осциллограмм в секунду. Корпус тоньше 80 мм и весит 1,78 кг, так что места на столе почти не занимает. Сенсорное управление понимает жесты, есть выход HDMI, питание — через Type-C от повербанка.
Низкий уровень собственных шумов благодаря аналоговому чипсету.

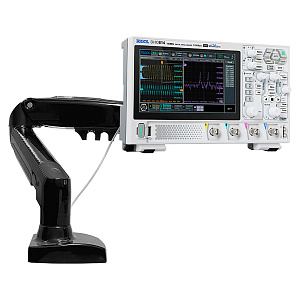

Крепление на стену через кронштейн VESA.
Тестирование сигналов по маске "годен/не годен".
Оограниченная память при работе всех четырёх каналов.
В базовой комплектации нет генератора тестовых сигналов.

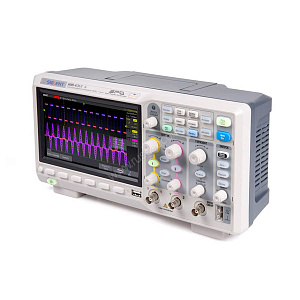

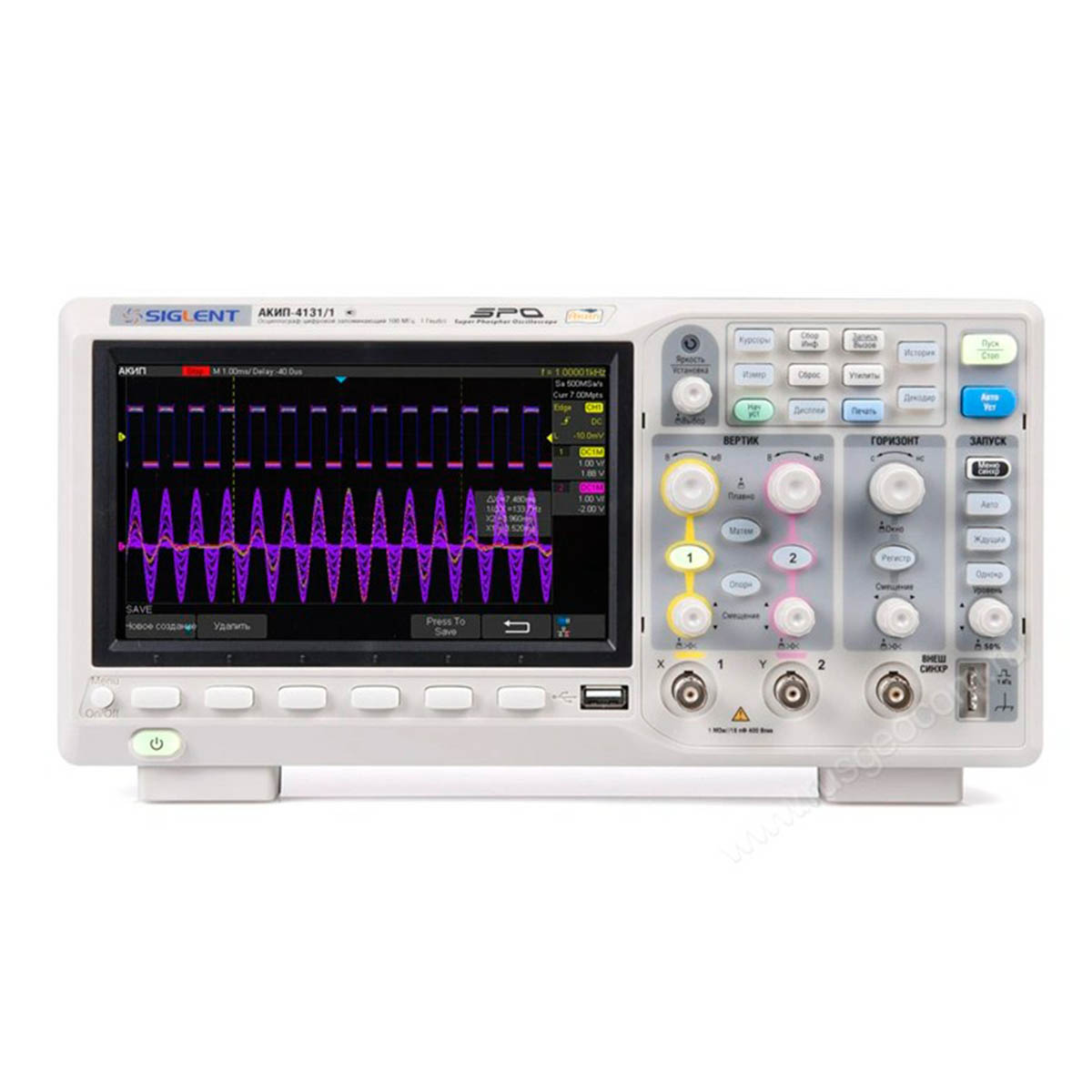

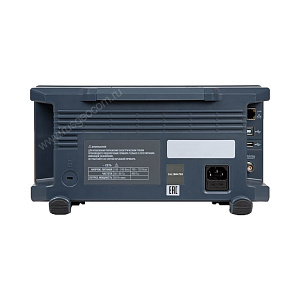

АКИП-4131/1А — для анализа амплитудно-частотной характеристики
Четыре канала, 100 МГц и высокая скорость обновления экрана — до 400 тысяч осциллограмм в секунду. Память до 14 МБ, яркостная градация луча из 256 уровней. Главная приманка — построение диаграмм Боде для частотных характеристик. Плюс поисковая машина и режим истории: можно отмотать осциллограммы назад и выловить редкую аномалию, которую иначе не поймать.
Автоматический анализ АЧХ с построением диаграмм Боде.
Сегментированная память до 80 тысяч кадров.
Режим HISTORY для покадрового просмотра спорадических сбоев.
Разрешение АЦП 8-битное.
Кнопочное управление без сенсорного ввода.

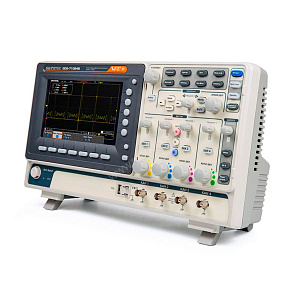

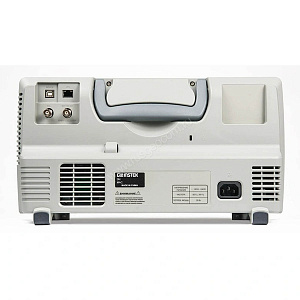

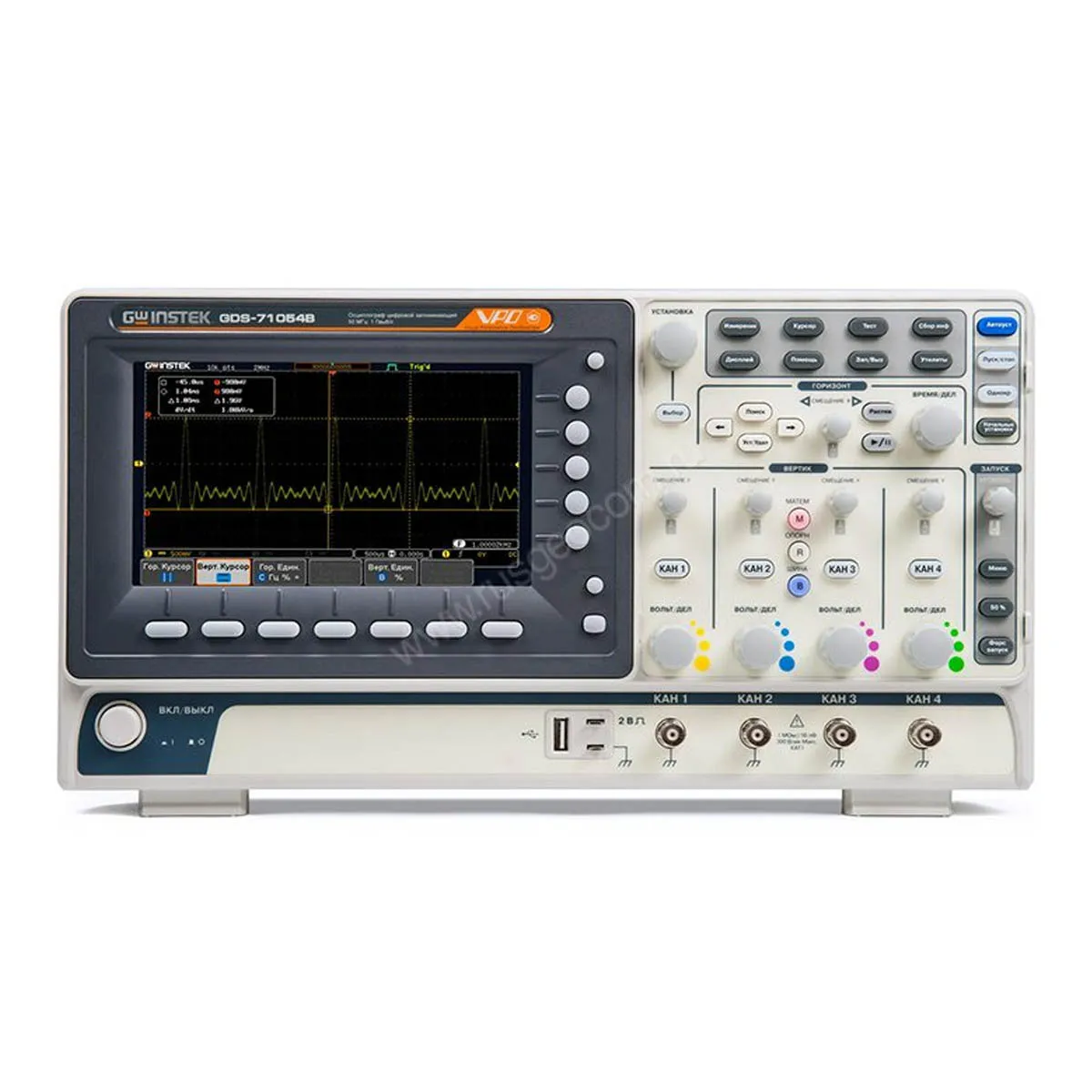

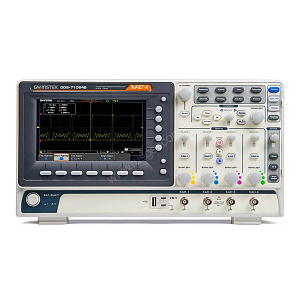

GW Instek GDS-71104B — рабочая лошадка для сервиса и учебных классов
Классика на четыре канала и 100 МГц, заточенная под сервисные центры и лаборатории вузов. Память солидная — до 10 МБ на канал, разрешение 8 бит. Изюминка в дисплее: технология VPO приближает картинку к аналоговому виду и помогает замечать редкие искажения. Осваивается легко, работает надёжно, управляется с ПК через LAN и USB.
До 10 МБ памяти на каждый аналоговый канал.
Аналоговое послесвечение за счёт технологии VPO.
Гарантия производителя до трёх лет.
Экран обновляется медленнее, чем у современных конкурентов.
Крупный корпус, потребует места на столе.
Портативные осциллографы: 100 МГц, 2 канала
Как только работа выходит из-под настольной лампы — на объект, в распределительный шкаф, под капот, — большой прибор превращается в обузу. Тут выручают портативные двухканальные скопметры. Это гибрид: визуальный контроль сигнала плюс точный мультиметр в одном корпусе, который помещается в сумку с инструментом и живёт от аккумулятора. Ниже — модели, которые мы бы взяли с собой сами.

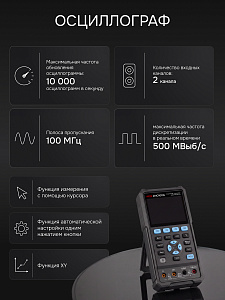

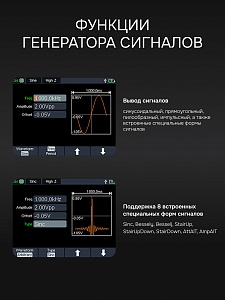

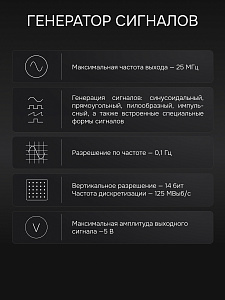

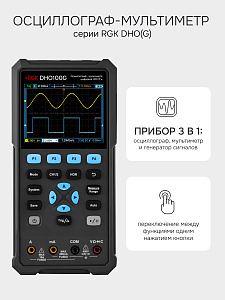

RGK DHO100G — "три в одном" для выездного инженера
Двухканальный скопметр промышленного класса на 100 МГц. Весит всего 600 грамм, а внутри — осциллограф, генератор тестовых сигналов и True-RMS мультиметр на 20 тысяч отсчётов. Экран яркий, так что и на улице читается. Питание автономное, и это не только про удобство: при замерах на силовых установках под напряжением аккумулятор обеспечивает безопасную гальваническую развязку.
Встроенный генератор стандартных и произвольных сигналов с регулировкой импеданса.
Мультиметр True-RMS на 20 000 отсчётов.
Минимальный вес и габариты — реально носить в сумке весь день.
Синхронизация проще, чем у больших настольных моделей.

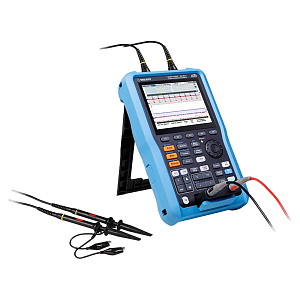

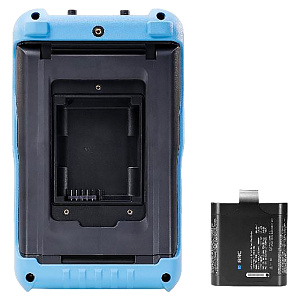

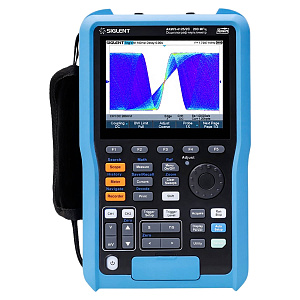

АКИП-4125/1С — для тяжёлых цехов
Двухканальный, 100 МГц, корпус с защитой IP51 и батарея на 5,5 часа. Технология цифрового люминофора SPO с 256 уровнями яркости упрощает поиск редких аномалий. По сути, прибор заменяет сразу четыре — осциллограф, мультиметр, логгер и анализатор протоколов. За быструю математику отвечает аппаратный сопроцессор, поэтому вычисления не тормозят замер.
Пыле- и брызгозащита корпуса по классу IP51.
До 5,5 часа работы от одного заряда литий-ионной батареи.
Аппаратный сопроцессор для мгновенного БПФ.
Довольно крупный размер и вес.
Высокая цена для двухканального портативника.

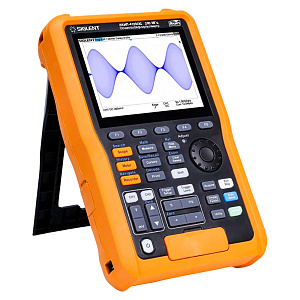

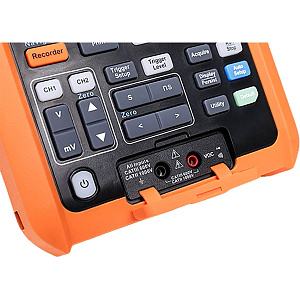

АКИП-4128/1С — максимум безопасности для силовой электрики
Премиальный портативник на 100 МГц под сложные полевые испытания. Ключевое здесь — полностью изолированные измерительные входы и категория безопасности CAT III 600 В. Дисплей с увеличенным разрешением, поворотная ручка управления, защитные заглушки на входах. В комплекте — сумка с отсеками под аксессуары. Аккумулятора хватает примерно на 4 часа.
Изолированные входы для работы под высоким напряжением без риска короткого замыкания.
Защитные заглушки на разъёмах мультиметра и питания.
Поворотная ручка настройки и удобное кнопочное поле.
Высокая цена из-за сложной изоляции входов.
Автономность снижена до четырёх часов.

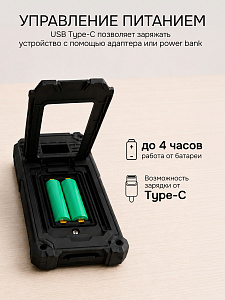

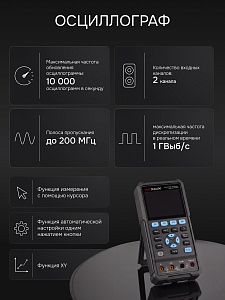

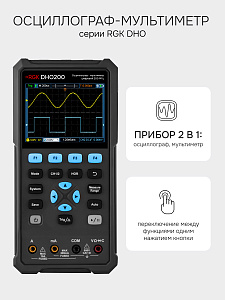

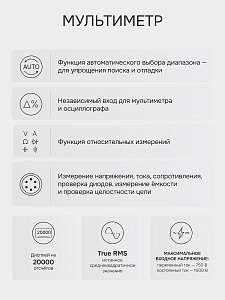

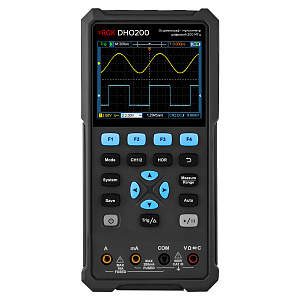

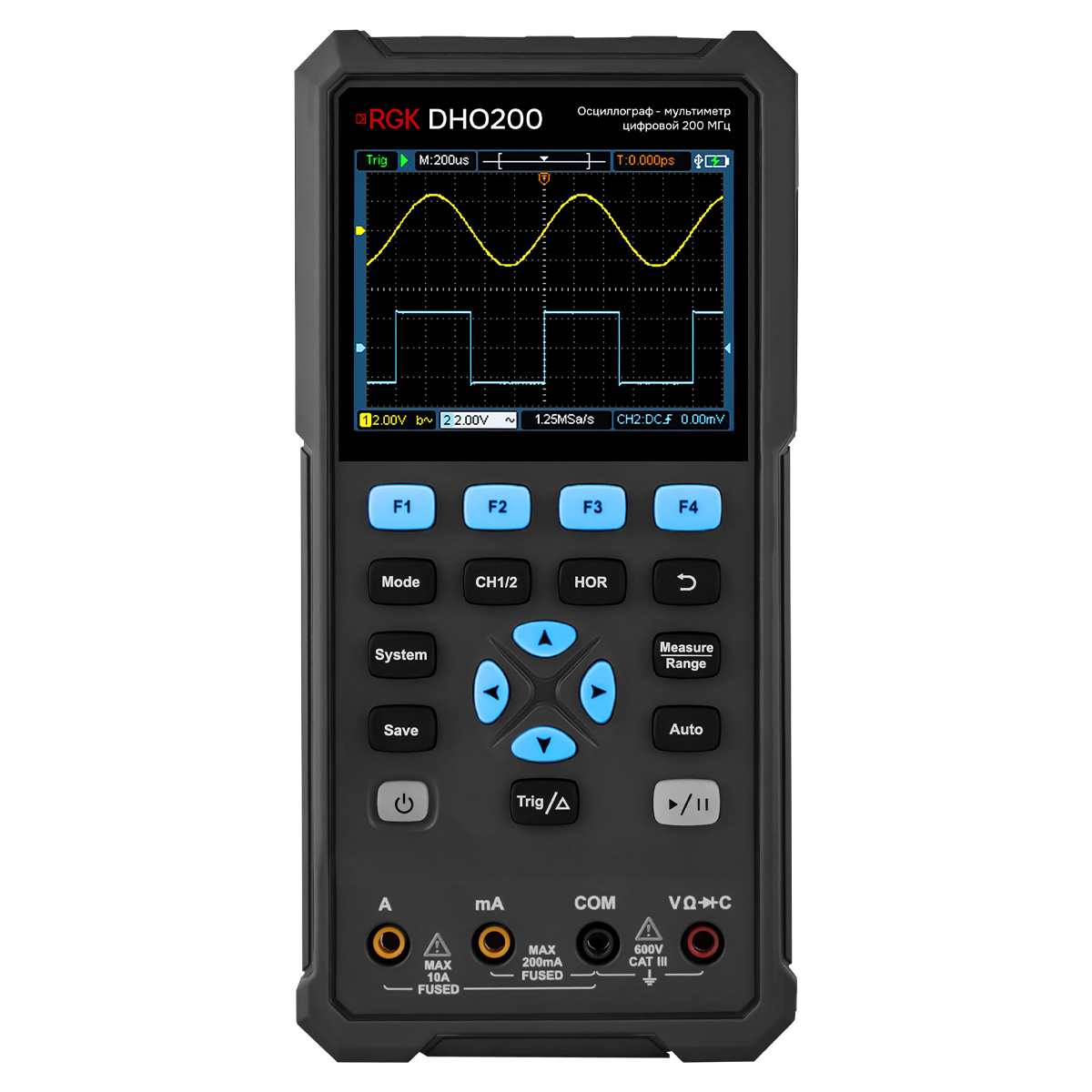

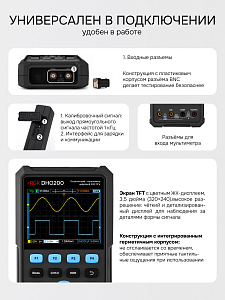

RGK DHO200 — широкая полоса плюс мобильность
Двухканальный скопметр на 200 МГц с частотой дискретизации до 1 Гвыб/с. Работает от сменных литиевых батарей формата 18650 — тех самых, что легко купить где угодно. Совмещает осциллограф и мультиметр на 20 тысяч отсчётов. Свою нишу нашёл там, где нужно быстро посмотреть сигнал в щите, под капотом или в другом неудобном месте. Двухслойный корпус электронику бережёт.
Полоса 200 МГц — редкость для портативного класса.
Питание от распространённых сменных аккумуляторов 18650.
Частота дискретизации не проседает при работе обоих входов.
Небольшая внутренняя память под запись осциллограмм.
Стационарные осциллографы: 200–300 МГц, 4 канала
Разработчикам сложной цифры, спецам по ремонту материнских плат, высокочастотщикам и связистам 100 МГц уже тесно. Нужны приборы другого уровня — от 200 МГц и выше. Они дают короткое время нарастания переходной характеристики, большую глубину памяти и серьёзный математический аппарат для декодирования шин и частотного анализа. Вот что мы бы рекомендовали.

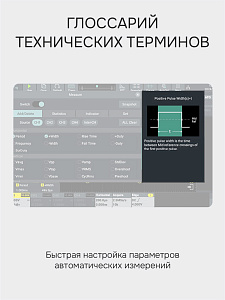

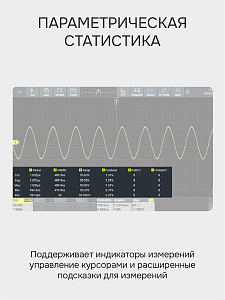

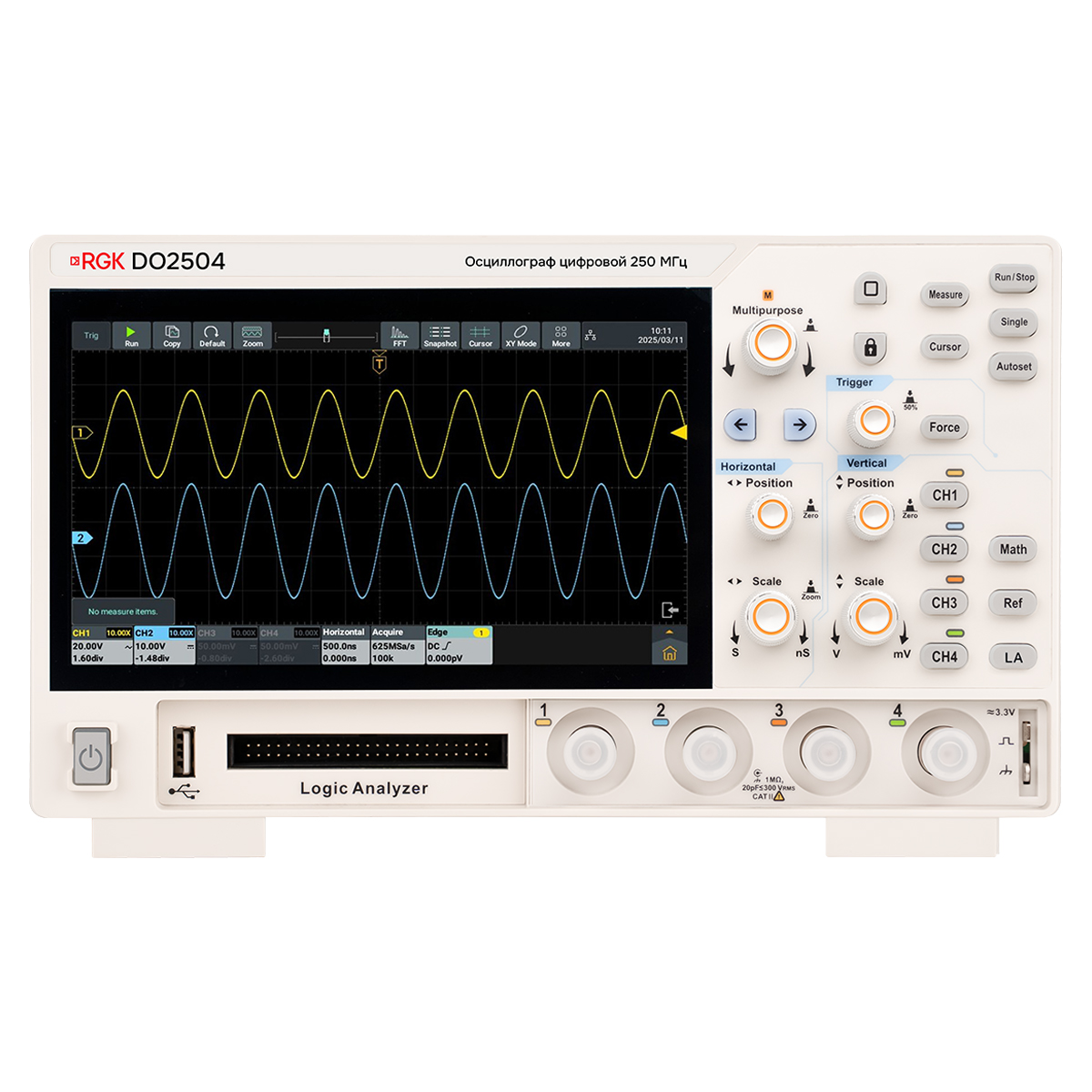

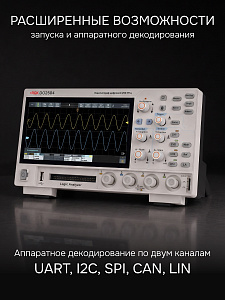

RGK DO2504 — аналитический центр для сложных систем
Настольный прибор на 250 МГц, четыре канала, АЦП 12 бит — ошибки квантования сведены к минимуму. Собран на малошумящей схемотехнике X-Vision, память внушительная — до 100 МБ. Компактность опять же не случайна: блок питания вынесен наружу, на USB-C. Можно подключить мышь и клавиатуру, есть HDMI-выход. Работает на Android с набором встроенных утилит.
До 100 млн точек глубокой памяти — длинные процессы пишутся целиком.
Wi-Fi и Bluetooth для интеграции и FTP.
Время нарастания фронта 1,4 нс при низком уровне шумов.
Требуется качественное внешнее питание.

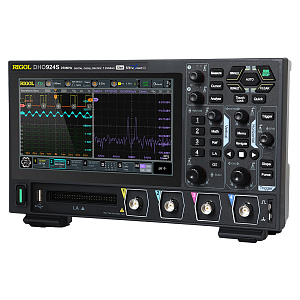

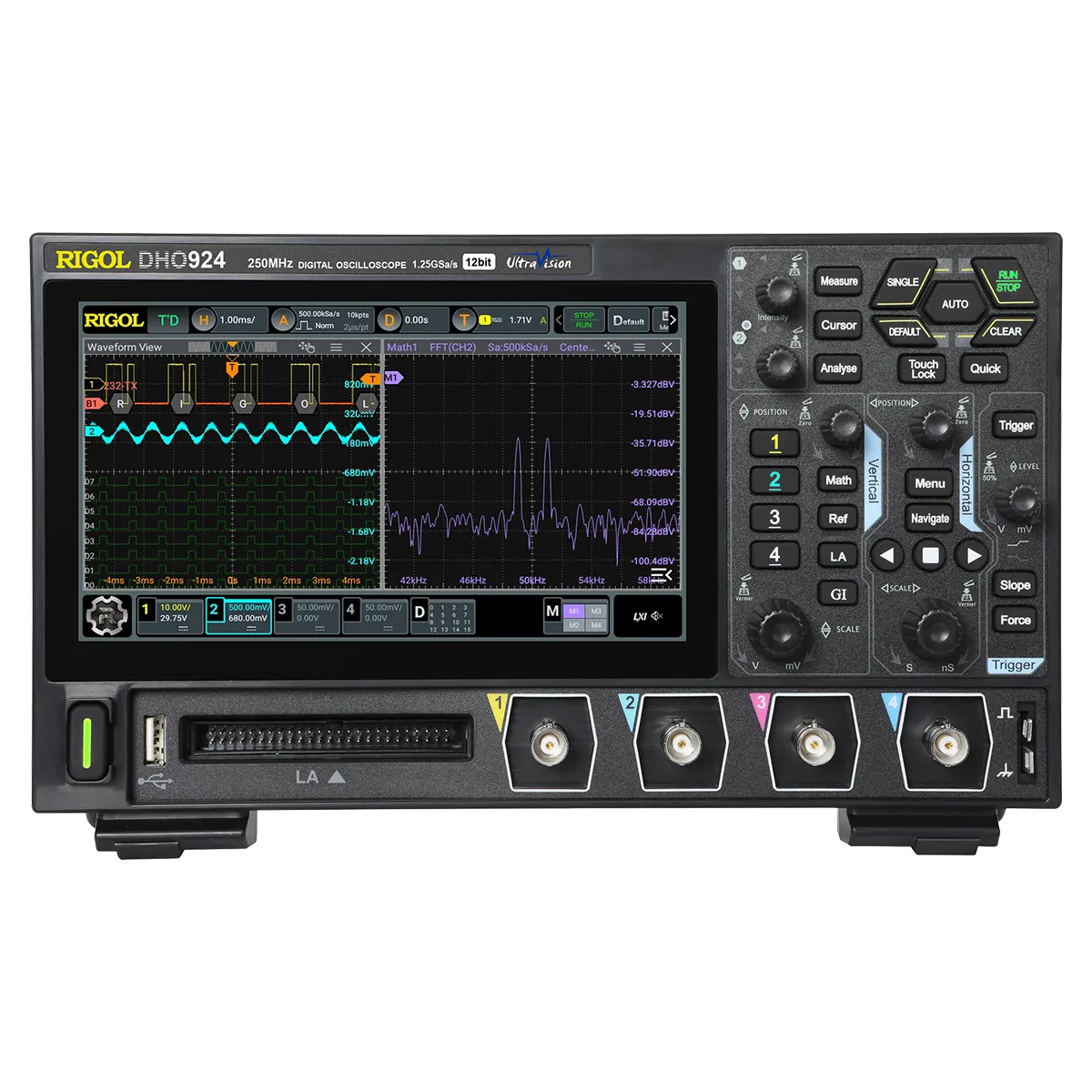

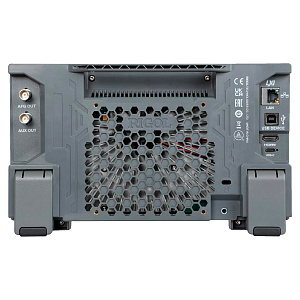

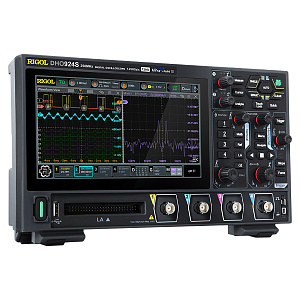

RIGOL DHO924 — смешанные сигналы и отладка микроконтроллеров
Четыре канала на 250 МГц, вертикальное разрешение 12 бит, чипсет Centaurus последнего поколения. Добавьте 16 цифровых входов для анализа смешанных сигналов, сенсорный дисплей с жестами и HDMI. Шумы низкие, чувствительность высокая — от 200 мкВ на деление. Корпус плоский, при желании крепится на стену через VESA.
Полноценная MSO-архитектура с 16 цифровыми каналами уже в базе.
Высокая чувствительность входа для деликатных измерений.
Тонкий эргономичный корпус, экономящий место.
Логический 16-канальный пробник не входит в стандартный комплект.
При одновременной активации всех каналов глубина памяти чуть снижается.

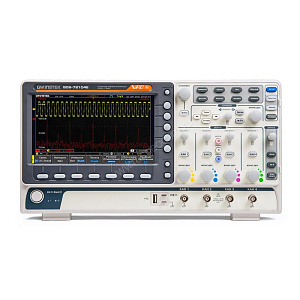

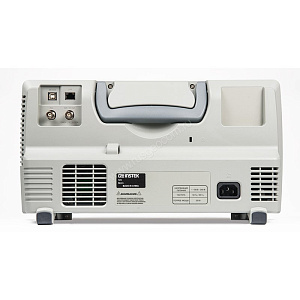

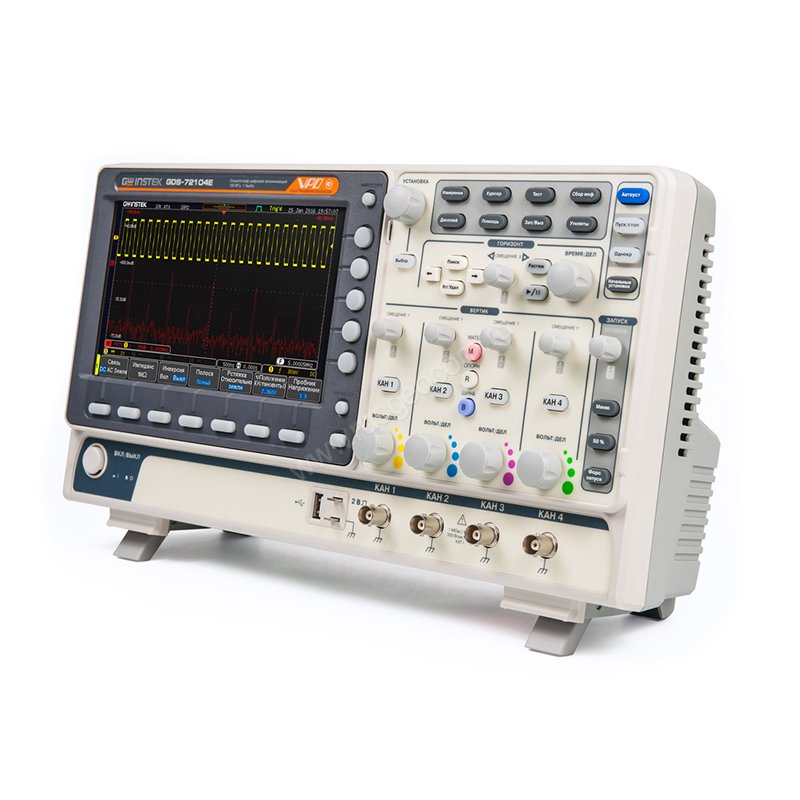

GW Instek GDS-72204E — под автоматизированные стенды
Четыре канала на 200 МГц, память до 10 МБ на канал, сегментация до 29 тысяч кадров. Фирменное послесвечение VPO делает динамику наглядной. Отдельно отметим встроенный регистратор данных на 100 часов записи и выход допускового контроля Go/No Go. Для автоматизированного измерительного комплекса — хорошая основа.
Сегментирование памяти до 29 000 участков.
Аппаратный выход Go/No Go для внешних линий автоконтроля.
Логгер данных с записью прямо на USB-накопитель.
Вертикальное разрешение 8 бит.

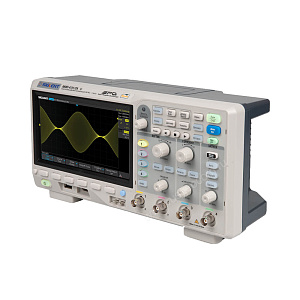

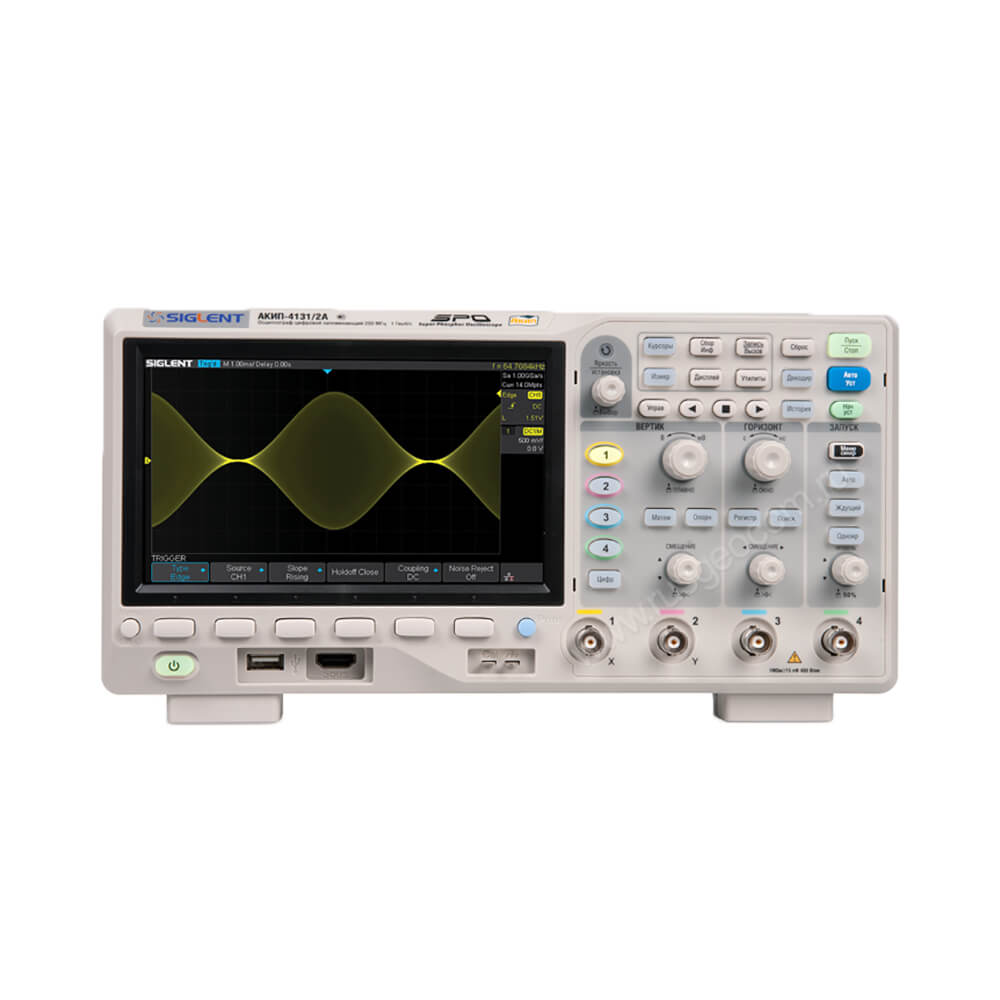

АКИП-4131/2А — лабораторный частотный анализ
Четыре канала, полоса 200 МГц, память до 14 МБ. Высокая скорость сбора данных, яркостная градация из 256 уровней. Главная особенность модификации — амплитудно-частотный анализ с автоматическим построением диаграмм Боде. Поисковая машина и режим истории помогают ловить нерегулярные сбои, так что для лабораторных исследований прибор подходит хорошо.
Аппаратные графики Боде для спектрального анализа АЧХ.
Захват до 400 тысяч осциллограмм в секунду.
Опциональный логический 16-канальный анализатор смешанных сигналов.
Сенсорная панель конструкцией не предусмотрена.
Итоги
Правило при выборе простое. Лучший прибор — не тот, у которого в паспорте самый длинный список опций. Смотреть надо на задачи, которые стоят перед вами каждый день.
Ремонтируете бытовую технику, обслуживаете машины, учите студентов — хватит добротного бюджетника на четыре канала. Постоянно в дороге, на выездах, в электрощитовых и неотапливаемых помещениях — берите защищённый скопметр с ёмкой батареей. А для науки, проектирования высокочастотной электроники и отладки микропроцессоров нужны стационарные станции от 200 МГц с высоким вертикальным разрешением. Дальше — вопрос бюджета и личных предпочтений.
