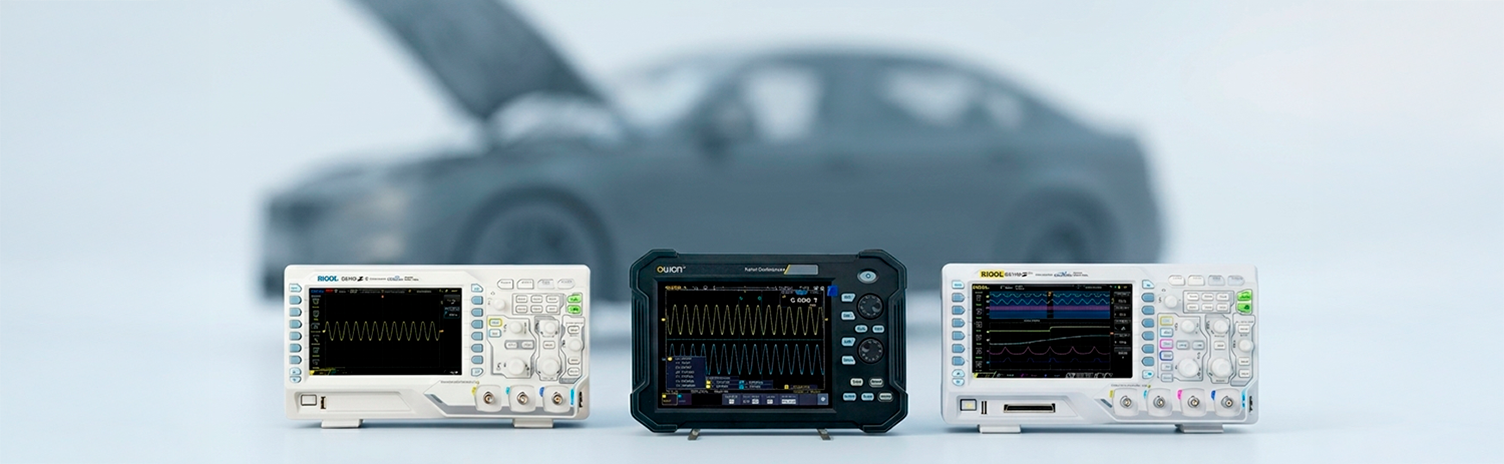

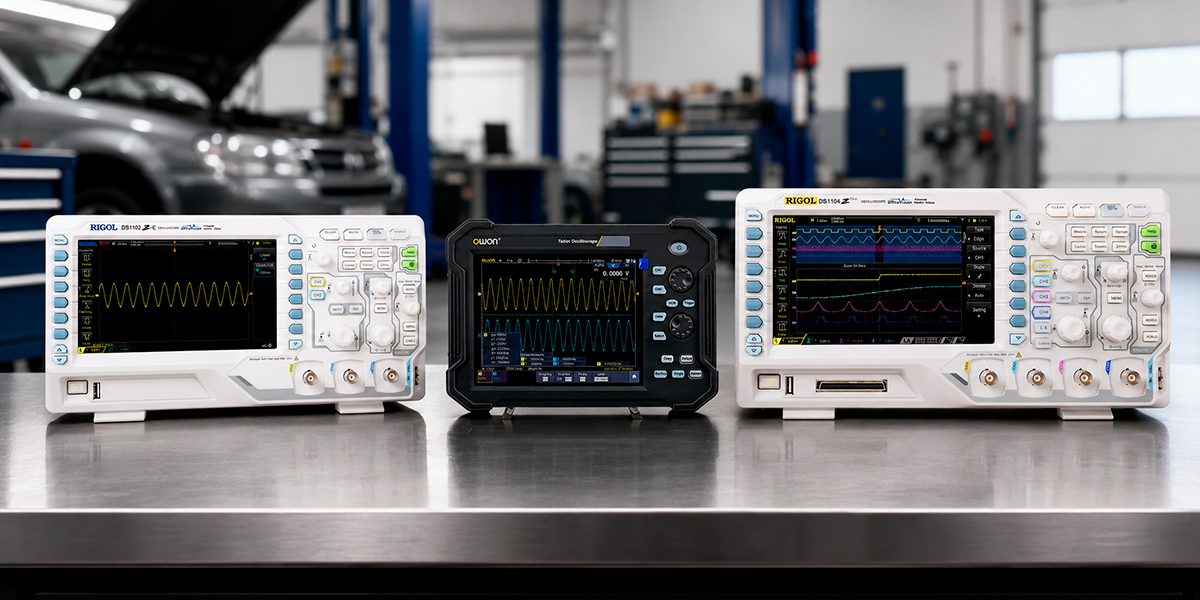

Какой осциллограф выбрать для автодиагностики

Современный автомобиль давно перестал быть просто набором механических узлов, превратившись в настоящий компьютер на колесах. Внутри подкапотного пространства скрываются сотни метров проводки и десятки электронных блоков, которые обмениваются данными на невероятных скоростях. Когда такая сложная система начинает капризничать, обычного визуального осмотра или проверки уровня жидкостей становится недостаточно. Чтобы найти скрытые дефекты и понять, почему двигатель работает нестабильно, специалисту нужен прибор, способный работать с быстрыми сигналами в реальном времени. При этом важно понимать, что для успешной работы требуется не просто абстрактный лабораторный инструмент, а устройство, адаптированное под конкретные задачи: проверку датчика положения валов, анализ импульсов на форсунках и диагностику систем зажигания.

Многие начинающие мастера задаются вопросом: зачем приобретать дорогой графический прибор, если в арсенале уже есть надежный сканер и тестер? Ответ кроется в ограниченности стандартных методов. Автосканер — это лишь посредник, он транслирует "мнение" электронного блока управления (ЭБУ) о состоянии систем. Если дефект носит кратковременный характер или сигнал датчика лишь слегка выходит за пределы идеала, ЭБУ может не зафиксировать ошибку, и сканер покажет, что все в порядке.

В отличие от цифровых мультиметров, которые выдают лишь усредненное числовое значение, осциллограф рисует живую картину — график изменения напряжения во времени. Представьте, что вам нужно оценить работу сердца: мультиметр — это как замер пульса, дающий одно число, а осциллограф — это полноценная кардиограмма, на которой видны любые аритмии и малейшие сбои в каждом ударе. Этот прибор позволяет увидеть "плавающие" проблемы, помехи в проводке и реальную физику процессов, происходящих в цепях питания и управления. Только с его помощью можно достоверно оценить состояние механической части двигателя через анализ синхронизации валов или увидеть пробитую катушку зажигания.

Работа с электроникой машины диктует свои правила, поэтому обычный лабораторный прибор может оказаться бессилен или даже опасен для самого себя. Современные автомобильные модели проектируются с учетом агрессивной среды: они имеют усиленную защиту входов от мощных всплесков напряжения, которые неизбежны в системе зажигания или при работе генератора. Кроме того, специализированные приборы часто обладают гальванической развязкой, что критически важно для безопасности мастера и целостности дорогостоящих блоков управления.

Еще одно важное отличие — это программная начинка и удобство эксплуатации. Профессиональное оборудование для сервиса часто снабжено готовыми автомобильными пресетами. Вам не нужно вручную подбирать все параметры отображения под каждый конкретный замер — достаточно выбрать тип системы (например, "первичная цепь зажигания" или "лямбда-зонд"), и прибор сам установит нужную развертку и уровень напряжения. Также такие устройства адаптированы для работы со специфическими аксессуарами: токовыми клещами для бесконтактного измерения тока, емкостными датчиками и игольчатыми пробниками для доступа к закрытым разъемам.

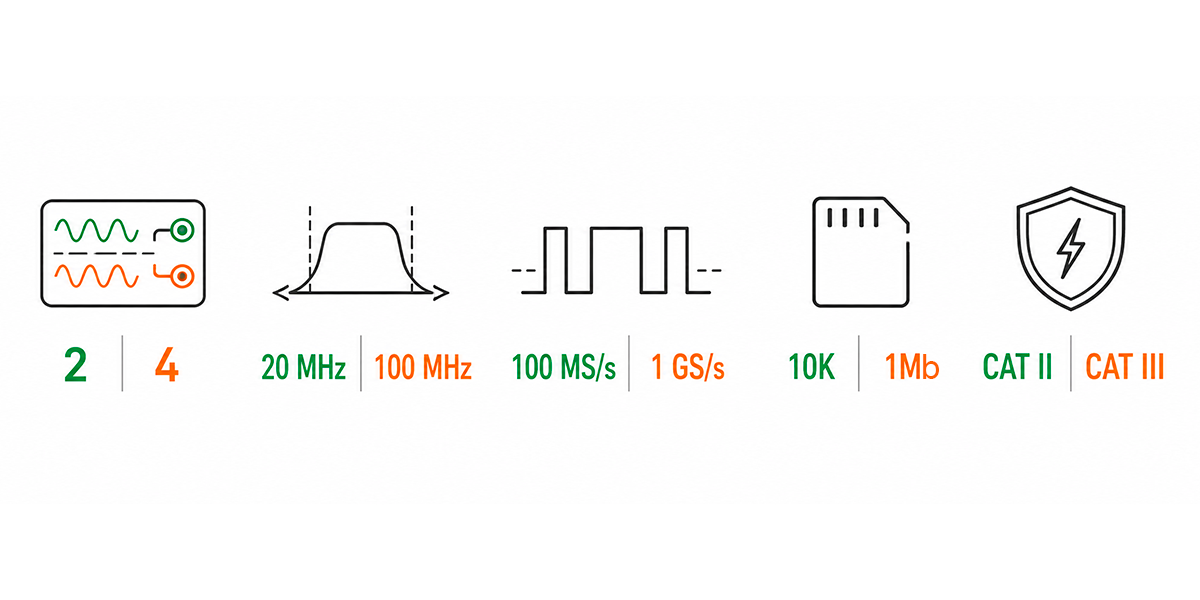

Техническая составляющая прибора определяет, увидите ли вы реальную неисправность или просто размытую линию на экране. Перед покупкой важно детально разобрать каждый параметр, чтобы выбранный инструмент не стал ограничением в вашей диагностической практике.

Количество каналов

Это база, от которой зависит сложность решаемых задач. Одноканальные приборы сегодня практически не рассматриваются для серьезной работы. Минимум для старта — это два входа, что позволяет сравнивать два сигнала между собой. Однако золотым стандартом считается четырехканальная архитектура. С ней вы можете одновременно наблюдать синхронизацию датчиков коленвала и распредвала, видеть импульс на форсунке и момент искрообразования. Это незаменимо при поиске причин рассинхронизации фаз ГРМ или анализе работы цилиндров в динамике.

Частота дискретизации и полоса пропускания

Полоса пропускания определяет "скоростной лимит" прибора — максимальную частоту сигнала, которую он способен адекватно воспринять без искажений. Для большинства датчиков автомобиля достаточно полосы в 1–2 МГц, но для анализа быстрых цифровых шин данных, таких как CAN, требуются значения от 20 до 100 МГц.

Частота дискретизации показывает, как часто прибор делает "снимки" сигнала за секунду. Чем выше эта характеристика, тем точнее будет отрисована форма волны и тем меньше шансов пропустить короткий всплеск помехи. Для качественной работы желательно ориентироваться на показатели от 100 мегавыборок в секунду (MS/s), что обеспечит детальную отрисовку даже самых быстрых переходных процессов в современных инжекторах.

Память, разрешение и чувствительность

Глубина памяти критически важна для записи длинных фрагментов работы двигателя. Если вы ищете неисправность, которая проявляется раз в пять минут, вам понадобится возможность записать большой объем данных, а затем детально прокрутить их назад на паузе, чтобы найти тот самый момент аномалии. Разрешение АЦП определяет точность передачи амплитуды сигнала: 8-битные системы считаются стандартом, но 10–12 бит дают более "гладкую" и чистую картинку, что полезно при работе с очень слабыми напряжениями. Чувствительность входа позволяет прибору различать сигналы в милливольтовом диапазоне, что необходимо для проверки датчиков детонации или кислородных зондов.

Практическое применение прибора охватывает почти все системы жизнеобеспечения машины. Важно, чтобы ваше устройство уверенно справлялось с типичными сценариями, которые встречаются в ежедневной практике диагноста.

Датчики двигателя

Сердце диагностики — это проверка датчиков положения коленчатого (ДПКВ) и распределительного валов (ДПРВ). Индуктивный ДПКВ генерирует синусоидальный сигнал, где каждый пик соответствует зубу задающего диска, а пропуск зубьев служит точкой отсчета для ЭБУ. Осциллограф позволяет увидеть биение диска, межвитковое замыкание датчика или наводки от стартера. Проверка датчика массового расхода воздуха (ДМРВ) также показательна: по скорости нарастания сигнала при резкой перегазовке можно мгновенно определить степень износа чувствительного элемента, даже если сканер не видит ошибок. Более подробно изучить практические приемы можно в нашей статье о том, как пользоваться осциллографом при диагностике автомобиля.

Форсунки и система зажигания

В этих узлах мы имеем дело с высокими напряжениями и обратной ЭДС. При анализе работы форсунки важно видеть не только длительность импульса, но и характерный всплеск (пик самоиндукции) в момент закрытия. Его форма четко говорит о том, переместилась ли игла инжектора физически или она "прикипела". В системе зажигания прибор помогает оценить время накопления энергии в катушке, напряжение пробоя и длительность горения искры. Отсутствие затухающих колебаний на графике — прямой признак неисправности самой катушки, который невозможно выявить обычным тестером.

Питание, генератор и проводка

Осциллограф незаменим при поиске "плохой массы" и проверке качества питания. Подключившись к аккумулятору в режиме переменного тока, можно увидеть пульсации генератора. Характерная "пила" на графике укажет на пробитый диод выпрямительного моста, что часто становится причиной недозаряда АКБ и странного поведения бортовой электроники. Также прибор позволяет диагностировать цифровые сети CAN и LIN: по форме прямоугольных импульсов и их уровням (обычно от 1.5 до 3.5 В) можно быстро найти место замыкания или обрыва в витой паре.

Какой автомобильный осциллограф выбрать? На рынке доминируют два основных форм-фактора, и выбор между ними зависит от условий вашей работы. USB-осциллографы подключаются к ноутбуку и используют его вычислительную мощность. Их главное преимущество — большой дисплей компьютера, удобство сохранения отчетов и возможность удаленного анализа данных. Это отличный выбор для стационарного поста в гараже или сервисе.

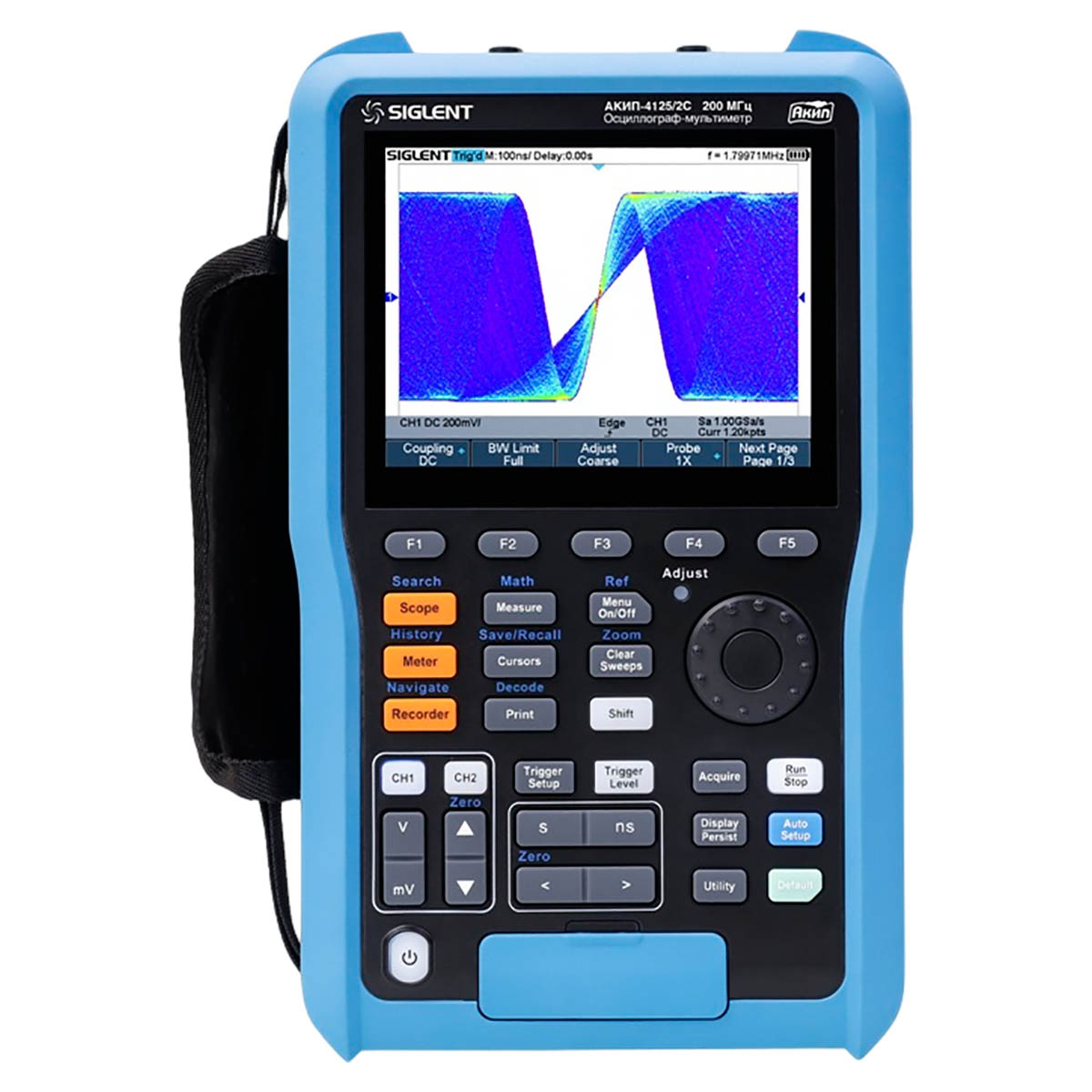

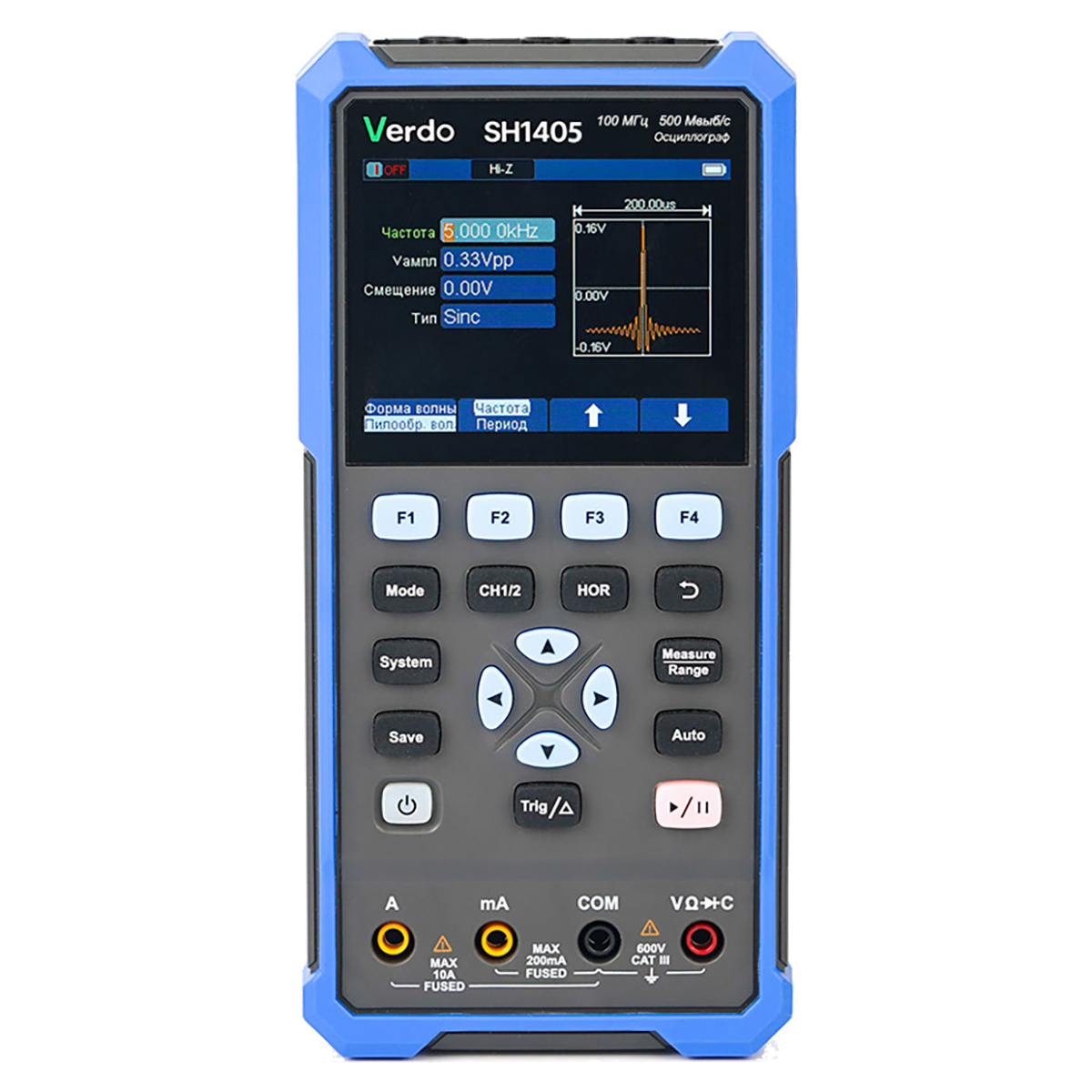

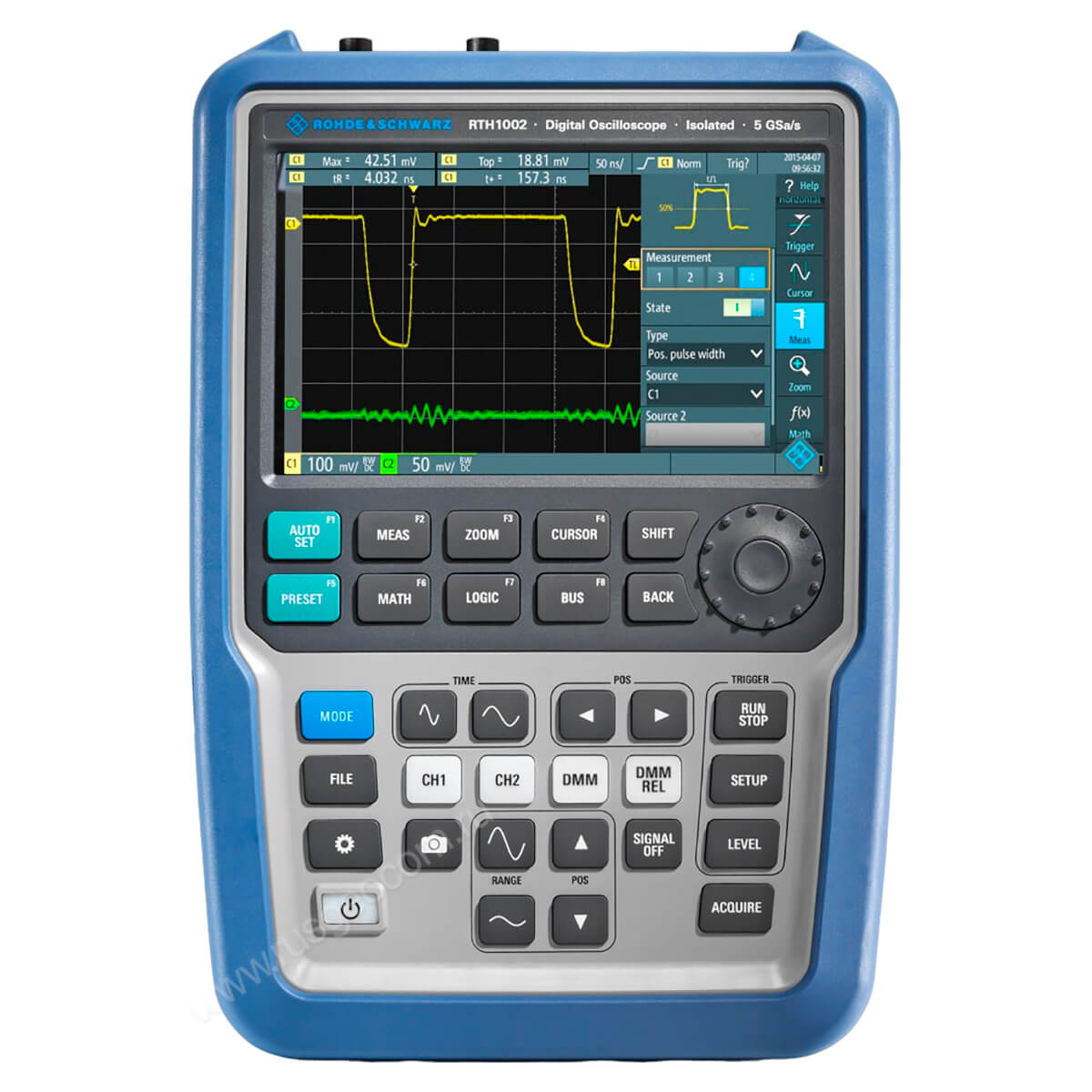

Автономные портативные приборы (скопметры) имеют собственный экран и встроенный аккумулятор. Они незаменимы в полевых условиях, при выездной диагностике или работе в тесном моторном отсеке, где ноутбук может просто упасть. Современные модели, такие как АКИП-4125/1С, удачно сочетают в себе функции двухканального осциллографа, промышленного мультиметра и регистратора данных. Благодаря защищенному корпусу (IP51) и яркому экрану, такой прибор становится универсальным солдатом в руках мастера.

Сам по себе измерительный блок — это только часть системы. Для полноценной работы вам потребуется набор специализированных щупов и переходников.

• Иглы-пробники позволяют аккуратно подлезть к контактам разъема, не повреждая изоляцию проводов.
• Аттенюаторы (делители напряжения) жизненно необходимы при работе с первичными цепями зажигания, чтобы снизить амплитуду сигнала до безопасного для входа уровня.
• Токовые клещи позволяют видеть форму тока форсунок или топливного насоса бесконтактным способом.
• Емкостные и индуктивные датчики нужны для безопасного съема сигналов со вторичной (высоковольтной) цепи зажигания.

Ваш выбор должен быть осознанным и базироваться на уровне опыта и масштабах работы.

Для начинающего диагноста и гаража

Если вы только начинаете свой путь и хотите разобраться в устройстве своего авто, не стоит сразу покупать сложный комплекс. Вам подойдет надежный двухканальный прибор с понятным программным обеспечением. Главное здесь — научиться настраивать триггер и читать основные осциллограммы датчиков и исполнительных механизмов.

Для регулярной диагностики автомобилей

Для тех, кто планирует сделать диагностику своей профессией, лучшим решением станет четырехканальный USB-осциллограф или продвинутый скопметр. Важно наличие большой глубины памяти и стабильной синхронизации. На этом уровне уже требуется возможность одновременного контроля фаз ГРМ и систем впрыска, а также наличие базы эталонных сигналов для сравнения.

Для автосервиса и сложной диагностики

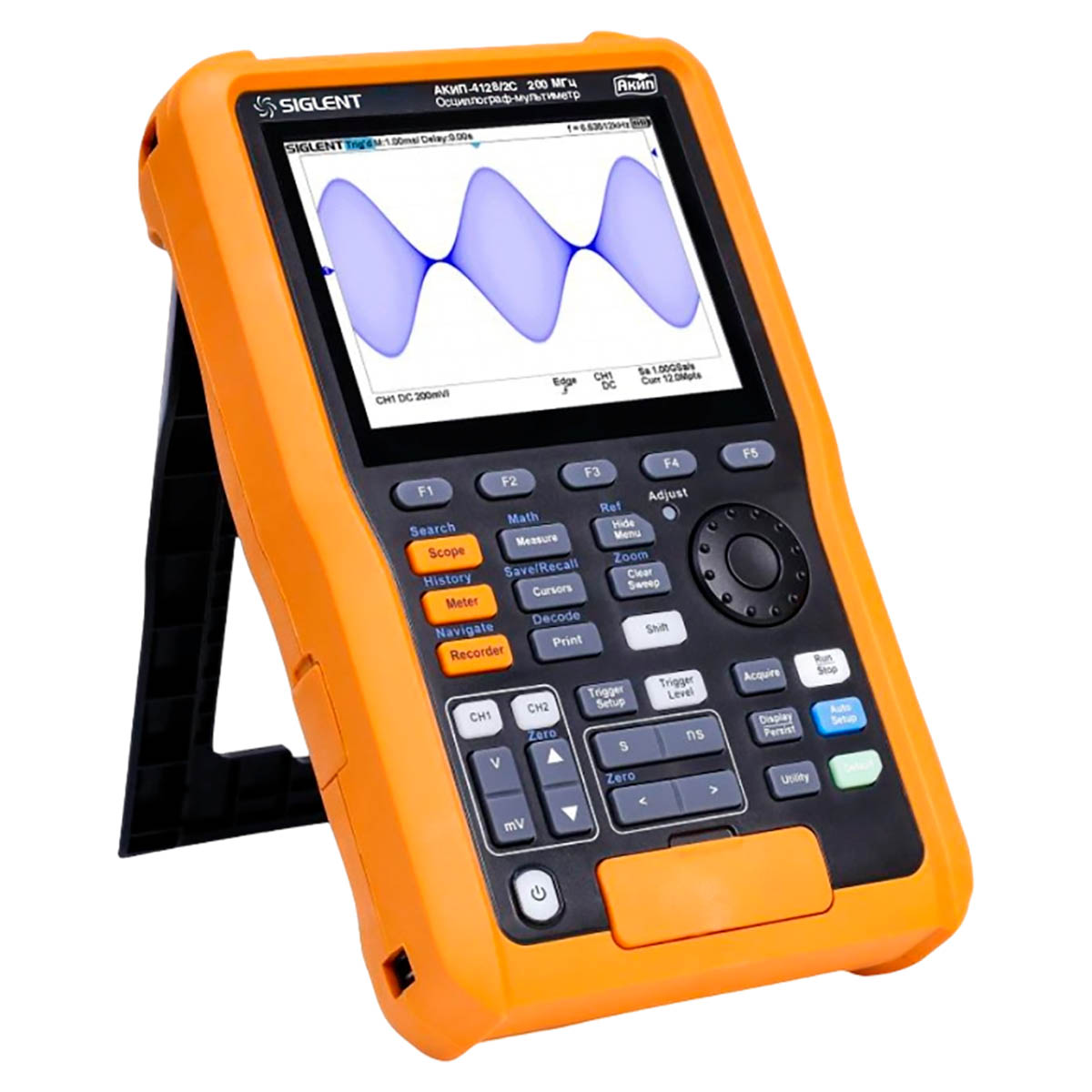

Профессионалам требуются приборы с максимальным классом защиты и точности. В условиях потоковой работы на первый план выходит надежность и электробезопасность оборудования. Модель АКИП-4128/1С идеально подходит для таких задач: её измерительные каналы полностью изолированы друг от друга и от контура питания. Это исключает риск короткого замыкания при случайном подключении массы щупа к плюсовому проводу и позволяет безопасно проводить измерения в силовых цепях гибридов и электромобилей (категория CAT III 600 V).

Перед тем как принять окончательное решение, ответьте на несколько важных вопросов. Насколько удобно программное обеспечение и переведено ли оно на русский язык? Есть ли в комплекте необходимые кабели или их придется докупать отдельно? Работает ли прибор от встроенного аккумулятора и на сколько часов его хватает? Помните, что хороший инструмент — это не тот, у которого больше цифр в паспорте, а тот, который экономит ваше время и дает четкие ответы в сложных диагностических случаях.

Подводя черту, можно сказать: выбор зависит от ваших целей. Для нечастых проверок и обучения вполне достаточно базового двухканального устройства. Если же вы стремитесь к высокому качеству услуг и планируете распутывать самые сложные электронные "головоломки", инвестируйте в четырехканальные системы с высокой частотой дискретизации и изолированными входами.

Загляните в наш каталог, где представлены лучшие автомобильные осциллографы от ведущих мировых производителей. Подобрав правильный инструмент, вы перейдете от гадания на кофейной гуще к точной, осознанной и прибыльной диагностике.
