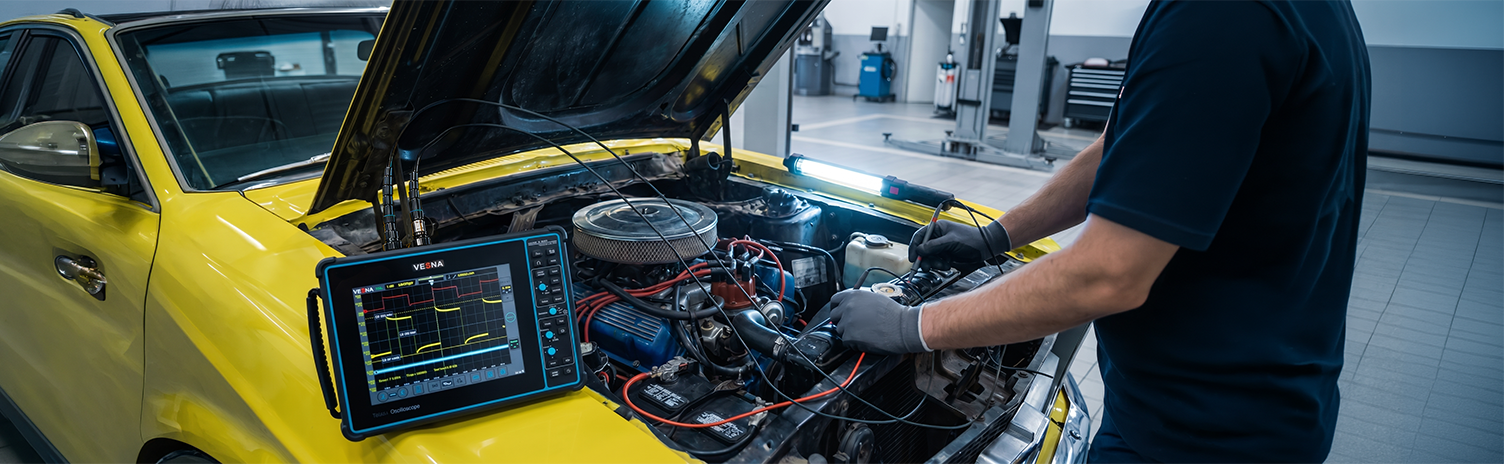

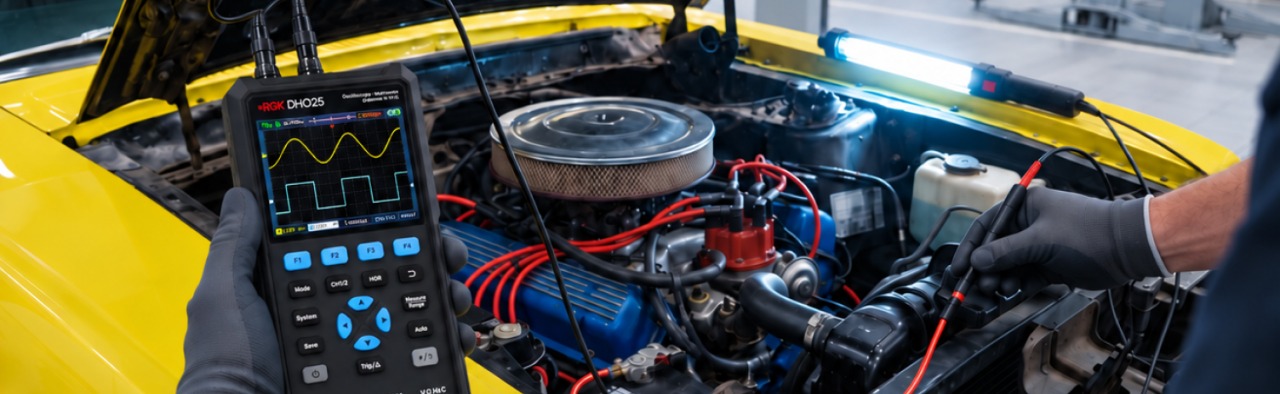

Как пользоваться осциллографом при диагностике автомобиля

Если вы когда-нибудь заглядывали под капот современного авто, то знаете, что он больше напоминает серверную на колесах, чем классический механизм. Чтобы понять, почему машина капризничает, обычного визуального осмотра уже недостаточно. Здесь на сцену выходит диагностика осциллографом. Это устройство незаменимо для поиска скрытых дефектов, проверки состояния датчиков и системы зажигания, которые невозможно полноценно оценить другими способами.

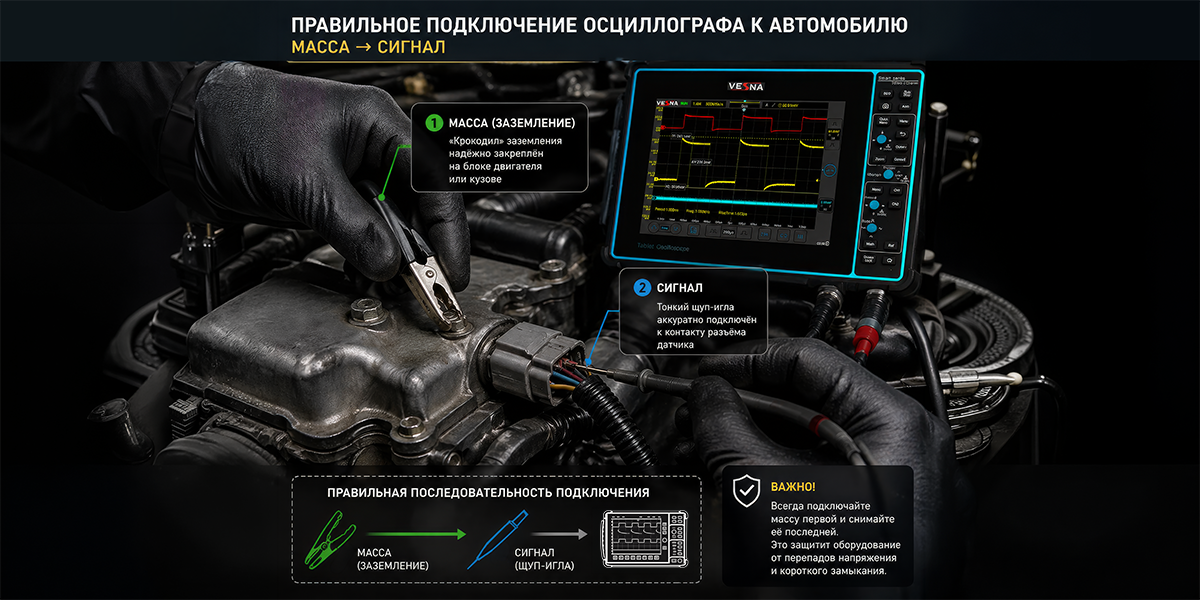

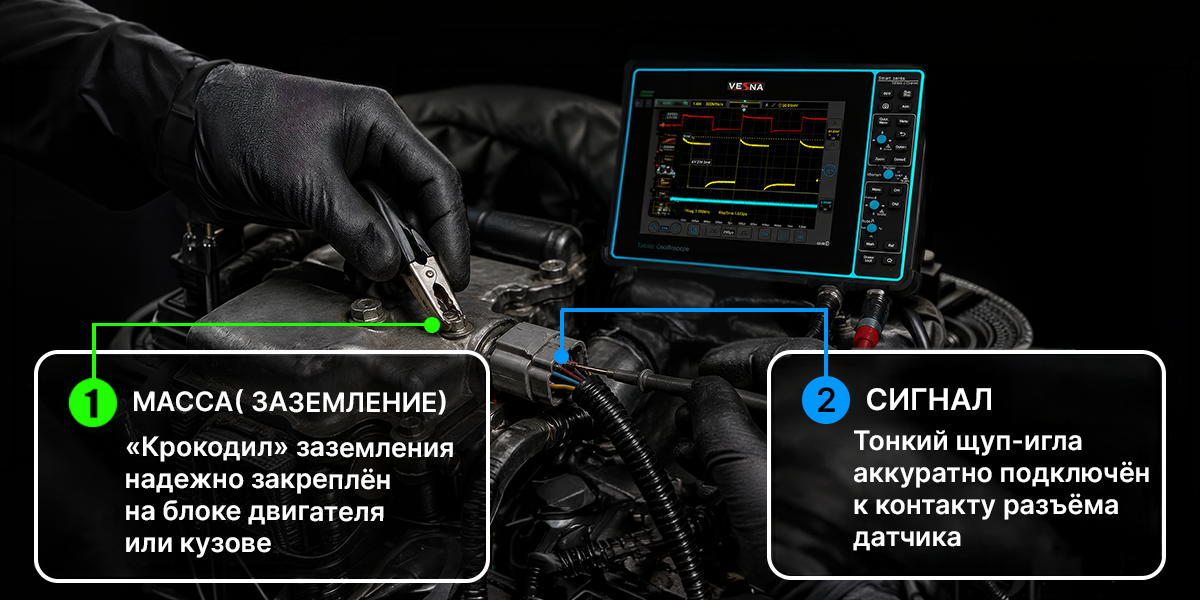

Базовый алгоритм работы с этим инструментом довольно логичен, хотя и требует определенной сноровки. Сначала мы надежно подключаем "массу" (заземление), чтобы обезопасить электронику. Затем выбираем подходящий измерительный щуп и задаем на экране необходимые параметры времени и напряжения. После этого остается только снять сигнал и прочитать его. В этой статье мы разберем, как превратить сложные графики в четкие ответы на вопросы о здоровье вашего железного коня.

Многие начинающие мастера задаются вопросом: зачем покупать дорогостоящий графический измеритель, если под рукой есть привычный сканер? Давайте развенчаем этот популярный миф. Автосканер — это всего лишь посредник. Он считывает ту информацию, которую ему рассказывает электронный блок управления (ЭБУ). Если датчик работает с перебоями, но вписывается в допустимые логические границы, блок управления может не зафиксировать ошибку. В итоге мы имеем реальную проблему, которую не видит программа.

Диагностика автомобиля осциллографом же показывает физическую реальность. Он фиксирует кратковременные сбои, помехи и микроскопические пропадания сигнала, которые сканер просто не успевает заметить из-за низкой скорости обновления данных. С помощью этого прибора можно проверить рассинхронизацию фаз газораспределения, оценить форму управляющих импульсов и увидеть даже подуставшие высоковольтные провода. Там, где стандартная диагностика bluetooth-адаптером заходит в тупик, скопметр дает прямой ответ: виноват ли плохой контакт, изношенная дорожка потенциометра или межвитковое замыкание в катушке.

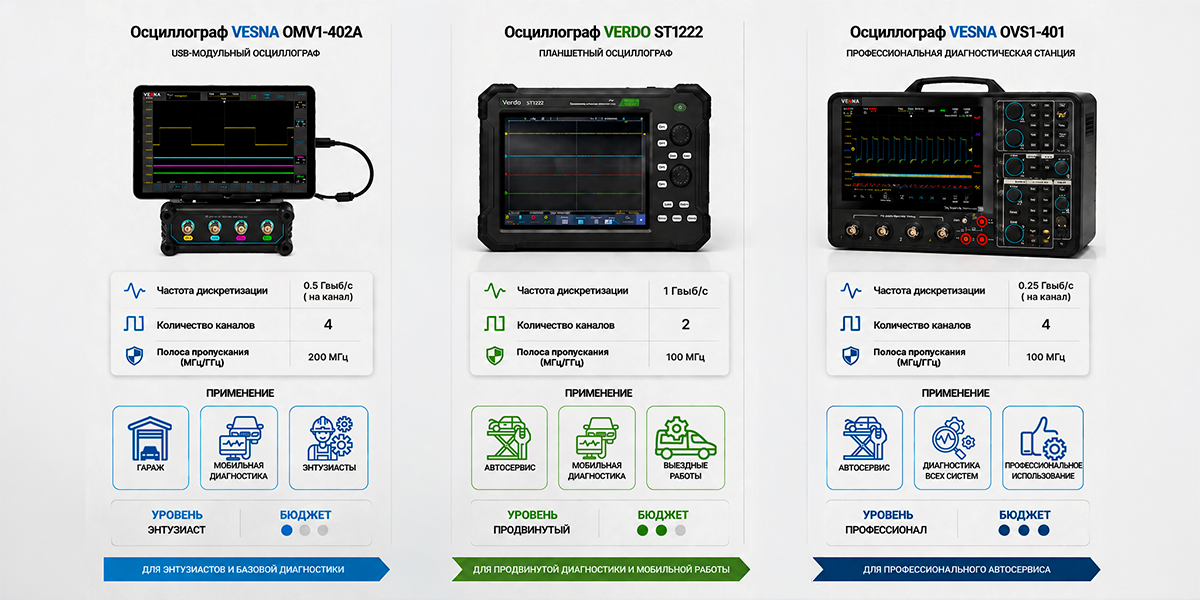

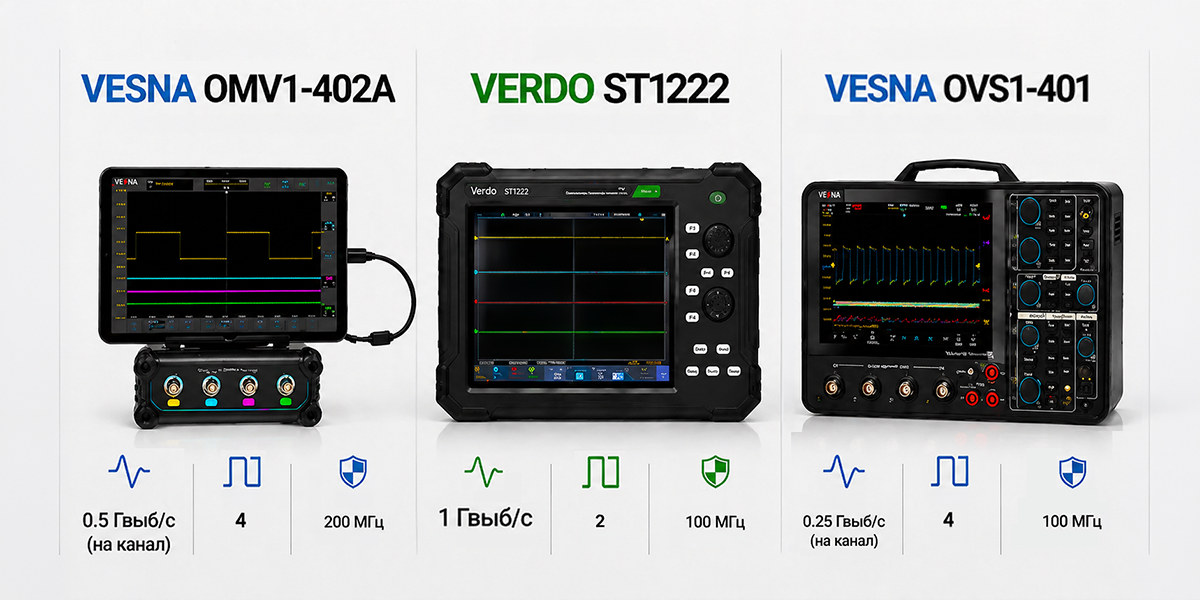

Рынок осциллографов сегодня предлагает решения на любой вкус, но для работы с автомобилем важны специфические критерии. Прежде всего, это частота дискретизации — способность устройства фиксировать точки сигнала. Чем она выше, тем четче будет картинка быстрых процессов, например, в момент искрообразования. Также критически важна защита по входу: автомобильные цепи полны всплесков напряжения, способных сжечь нежный лабораторный инструмент.

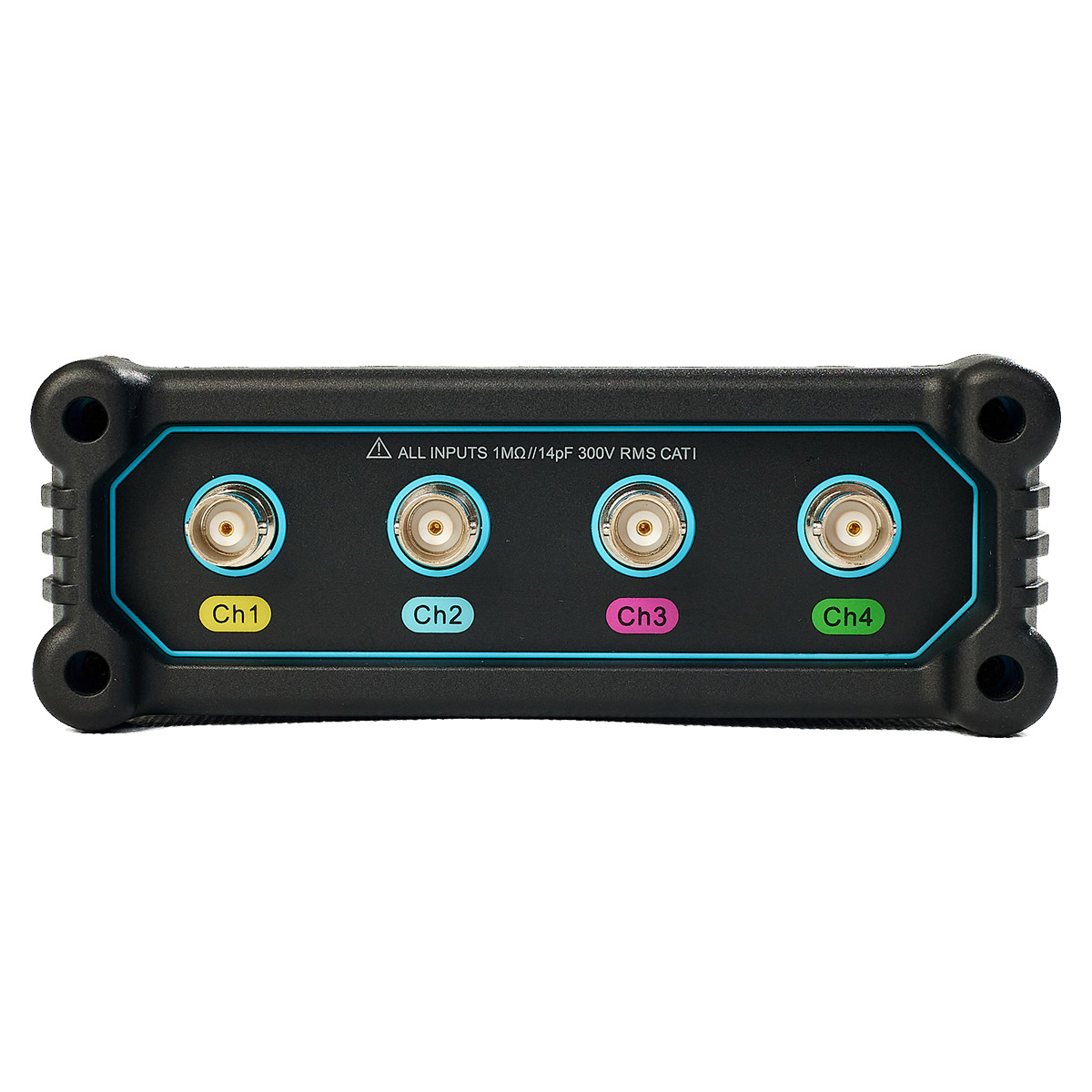

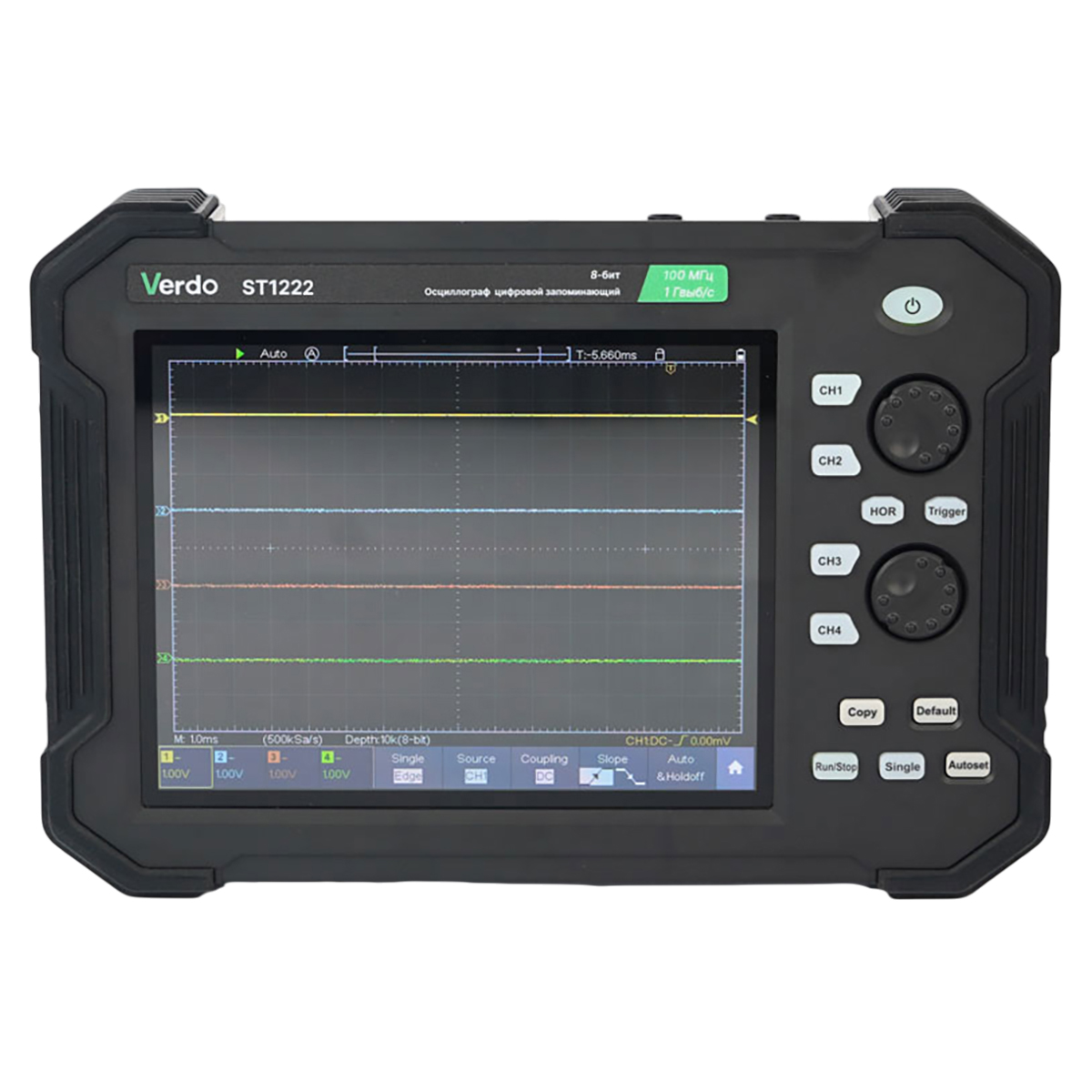

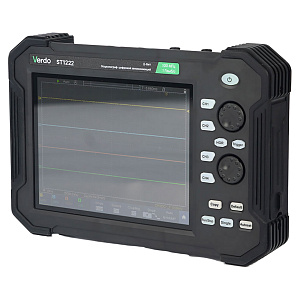

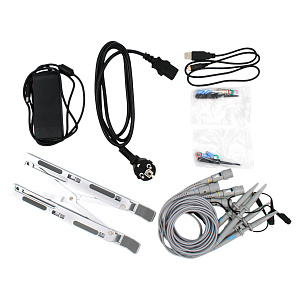

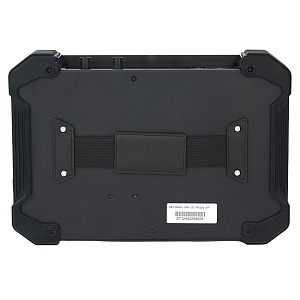

Для детального анализа сложных сигналов и глубокой диагностики электроники отлично подойдет портативный осциллограф VESNA OMV1-402A. Это модульное решение, которое легко подключается к планшету, превращая его в мощный диагностический центр. Если же вам требуется многоканальная проверка, например, когда нужно одновременно увидеть сигналы от разных узлов и понять их взаимодействие, стоит рассмотреть осциллограф VERDO ST1222. Он выполнен в планшетном форм-факторе, что крайне удобно в тесном подкапотном пространстве, и обеспечивает высочайшую точность синхронизации данных.

При выборе также обращайте внимание на наличие готовых автомобильных пресетов. Профессиональные осциллографы VESNA часто оснащены специальным программным обеспечением, где уже заложены эталонные значения для большинства популярных марок машин. Это значительно экономит время, так как вам не нужно вручную подбирать настройки под каждый конкретный замер.

Давайте разберем конкретные ситуации, с которыми чаще всего сталкивается мастер. Понимание того, как выглядит правильный импульс, — это половина успеха.

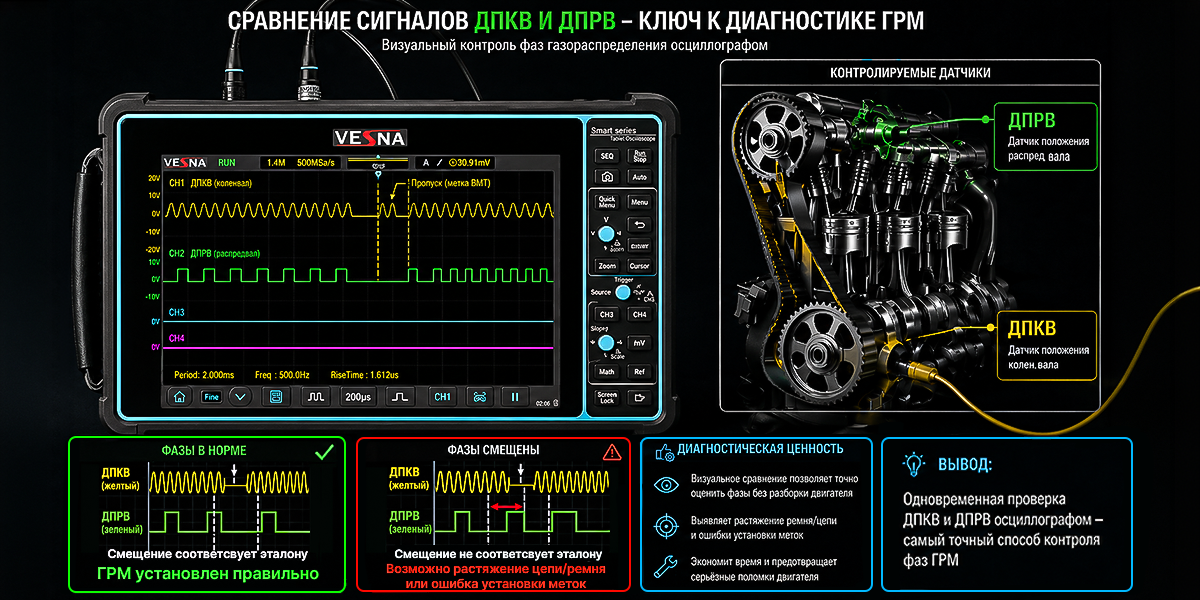

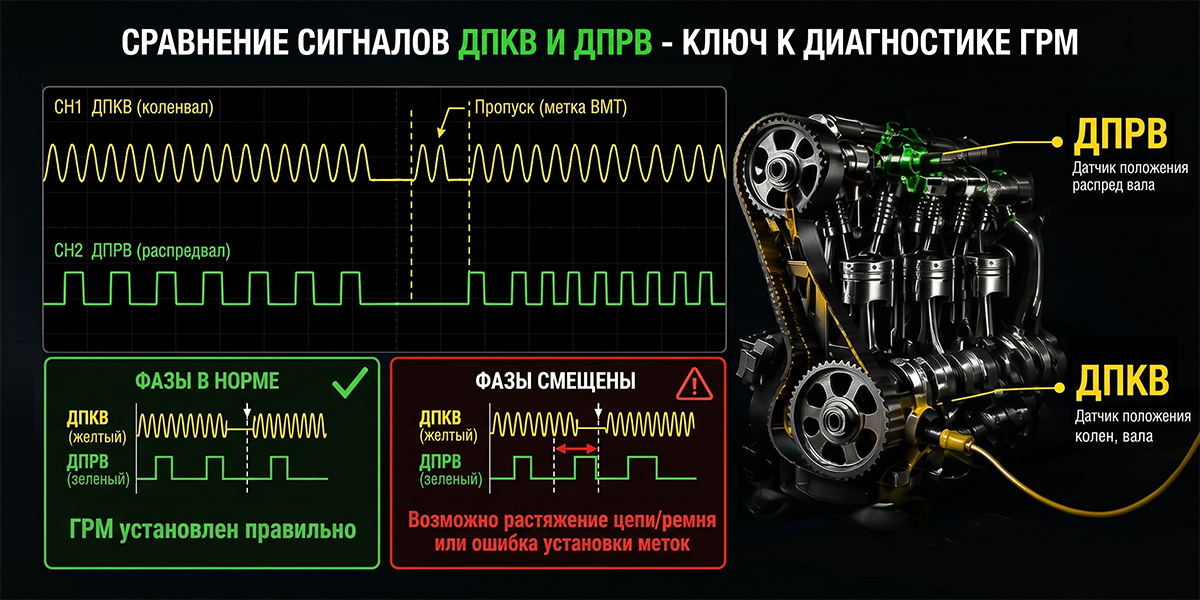

Осциллограмма ДПКВ и ДПРВ

Датчики положения коленчатого (ДПКВ) и распределительного вала (ДПРВ) — это главные ориентиры для "мозгов" машины. Если они начинают врать, двигатель будет работать неровно или вовсе не заведется. Подключение к ДПКВ обычно дает синусоидальный сигнал с характерным пропуском (меткой), по которому ЭБУ определяет верхнюю мертвую точку.

Самый интересный тест — это одновременная проверка обоих датчиков. Сняв две осциллограммы сразу, вы можете проверить фактическое состояние цепи или ремня ГРМ. Если на экране видно смещение импульсов относительно друг друга по сравнению с эталоном, значит, фазы "уплыли" из-за растяжения металла или ошибки при установке меток. Это позволяет выявить износ механической части без разбора половины мотора.

Диагностика системы зажигания осциллографом

Система зажигания — это источник самых сильных помех и высоких напряжений. Изучая первичное и вторичное напряжение на катушках, можно увидеть всё: от пробоя изоляции до состояния свечей. На исправной катушке мы видим четкую полку горения искры и затухающие колебания в конце процесса. Если колебаний нет — катушка имеет межвитковое замыкание. Если полка горения слишком короткая — возможно, в цилиндре слишком бедная смесь.

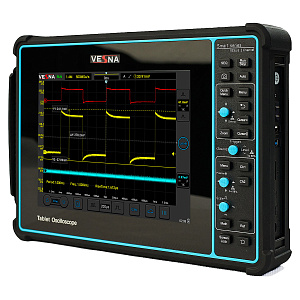

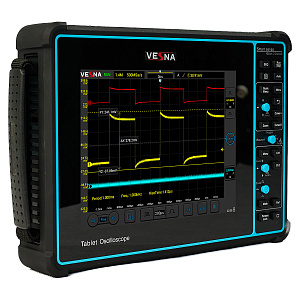

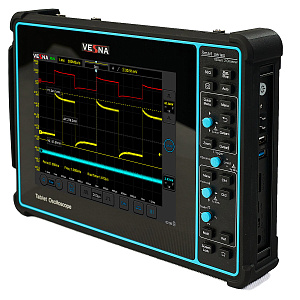

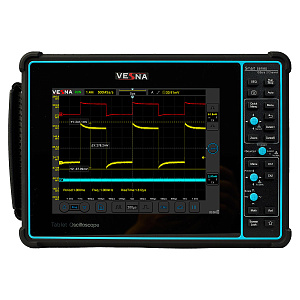

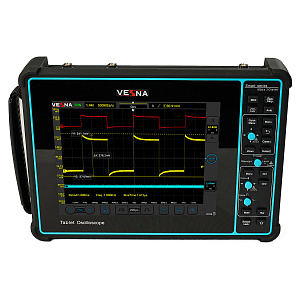

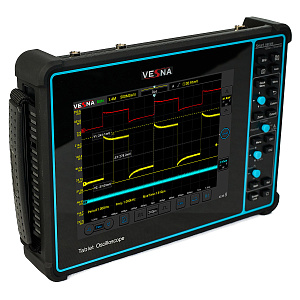

Для такой комплексной работы идеально подойдет осциллограф VESNA AVT1-401. Его четыре канала позволяют одновременно контролировать управляющий импульс, питание и высоковольтный выход, давая полную картину происходящего в каждом цилиндре. Это исключает гадание на кофейной гуще и позволяет точечно менять именно ту деталь, которая вышла из строя.

Проверка форсунок осциллографом

Электрическая цепь управления бензиновой форсункой при включении создает характерный всплеск индуктивности. Его высота и форма могут рассказать о состоянии электромагнита внутри инжектора. Однако помните: одно лишь напряжение не дает полной картины. Опытные диагносты рекомендуют использовать токовые клещи совместно с прибором. Только увидев нарастание тока в обмотке, можно с уверенностью сказать, действительно ли игла форсунки физически перемещается или она просто "прикипела" от некачественного топлива.

Как проверить ДМРВ осциллографом

Датчик массового расхода воздуха часто стареет постепенно. Он может не выдавать ошибок, но заставлять машину тупить при разгоне. Проверка заключается в измерении скорости реакции. Мы смотрим на напряжение в момент включения зажигания и при резком нажатии на педаль акселератора (так называемая перегазовка). У исправного датчика сигнал должен мгновенно "подпрыгнуть" до определенных значений (часто около 4-4.5 Вольт) без задержек и "ступенек". Если же реакция замедленная, значит, измерительный элемент покрыт грязью или деградировал от времени.

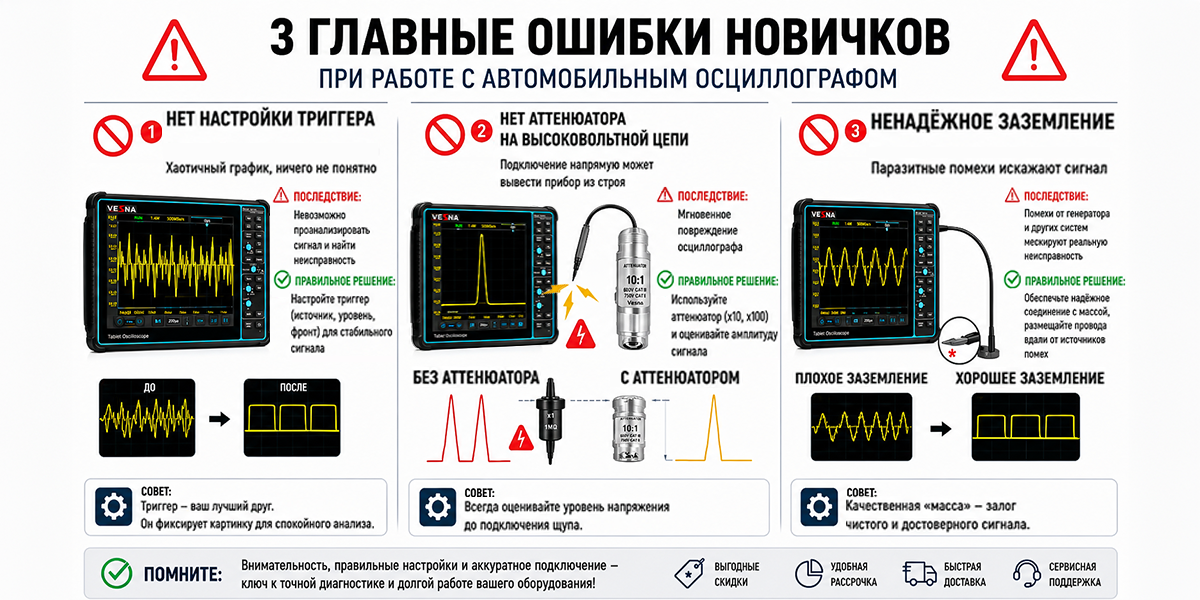

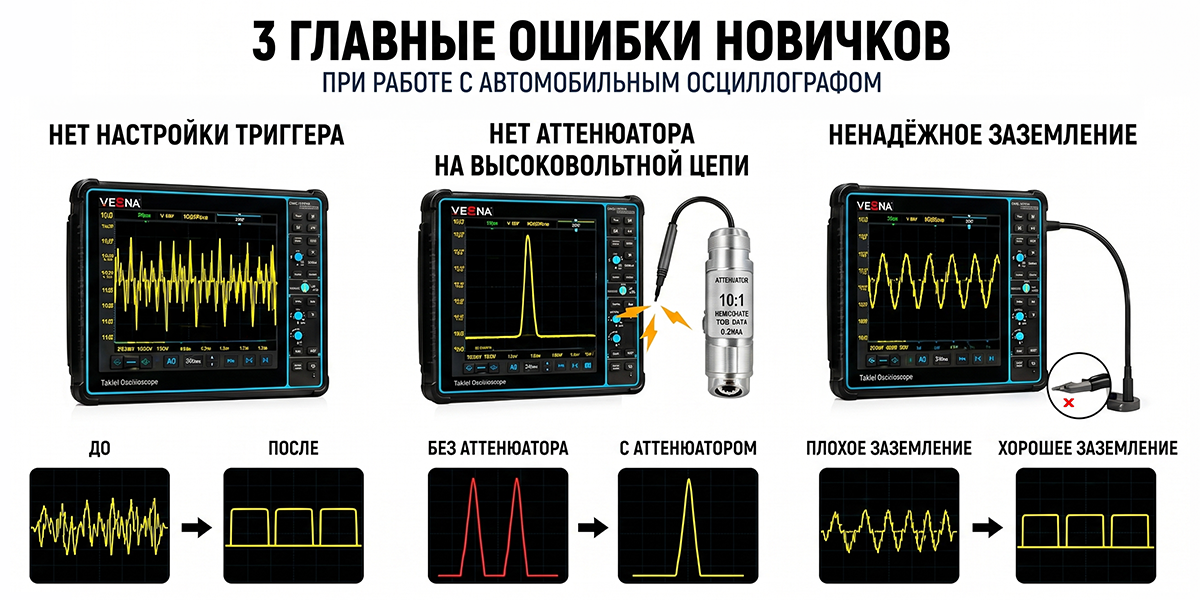

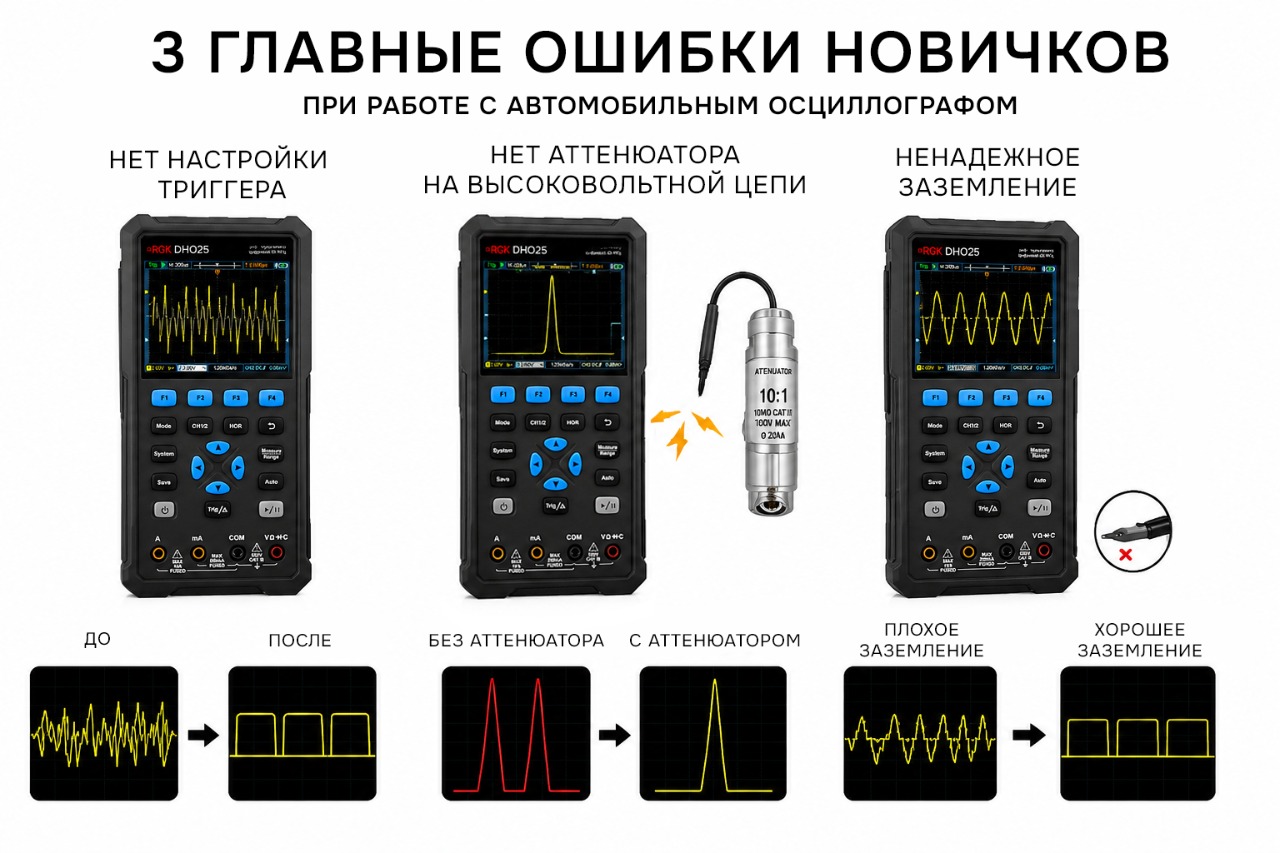

Даже вооружившись парком современных диагностических приборов, легко наступить на классические грабли. Первая ошибка в диагностике осциллографом — это попытка снять сигнал без настройки триггера. В итоге вы получаете хаотично мелькающий график, по которому невозможно ничего понять. Помните: триггер — это ваш лучший друг, он фиксирует картинку для спокойного анализа.

Вторая опасная ошибка — игнорирование аттенюаторов при работе с высоковольтными цепями. Попытка замерить сигнал на первичной обмотке катушки напрямую может мгновенно превратить ваш дорогой инструмент в бесполезный пластик. Всегда оценивайте амплитуду предполагаемого сигнала до подключения.

Третья оплошность — неверная интерпретация помех. Иногда новички принимают обычные наводки от генератора за неисправность датчика. Чтобы этого избежать, старайтесь укладывать провода щупов подальше от источников сильных электромагнитных полей и всегда проверяйте качество соединения с массой.
