Как выбрать осциллограф

Осциллограф – это графический инструмент, без которого невозможно представить современную электронику, ремонт оборудования или проектирование сложных систем. Он позволяет визуализировать электрические сигналы, измерять их параметры, анализировать искажения, а также находить неисправности в схемах. Благодаря осциллографам специалисты могут точно диагностировать проблемы, настраивать оборудование и контролировать процессы в режиме реального времени.

Однако выбор подходящего осциллографа – не простая задача. На рынке представлены десятки моделей, отличающихся по типу, функционалу, техническим характеристикам. Как не ошибиться, выбрать устройство, которое будет соответствовать вашим задачам? В этой статье мы разберем ключевые аспекты выбора, рассмотрим их типы, преимущества и недостатки, а также дадим практические рекомендации для профессионалов и начинающих.

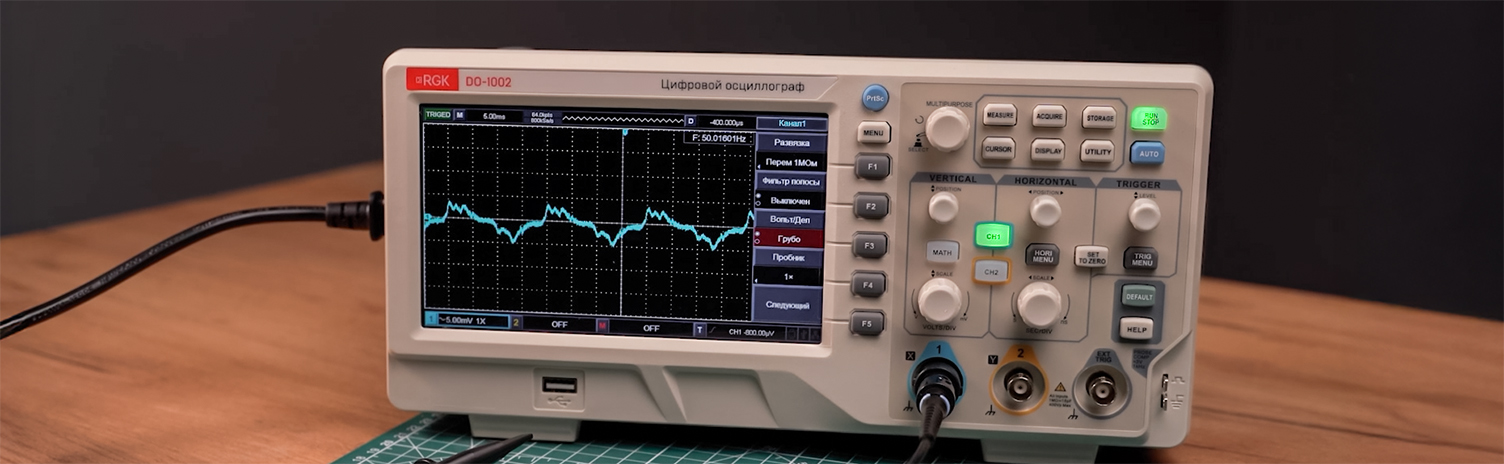

Осциллограф – это прибор, предназначенный для визуализации и анализа электрических сигналов. Он отображает изменения напряжения во времени, что позволяет исследовать форму сигнала, его амплитуду, частоту, длительность, а также другие параметры. Осциллографы незаменимы в электронике, где они помогают диагностировать неисправности, измерять искажения, контролировать шумы, проверять работоспособность компонентов схем.

Основная задача – преобразовать электрический сигнал в графическое изображение, которое можно анализировать. Это особенно важно при работе с импульсными, периодическими и непериодическими сигналами. Например, с помощью осциллографа можно определить, как ведет себя напряжение в цепи, выявить сбои в работе устройства или проверить корректность передачи данных по шинам.

Осциллографы применяются в самых разных областях: от ремонта бытовой техники до проектирования сложных электронных систем. В авторемонте они помогают диагностировать неполадки в системе зажигания или впрыска топлива. В промышленности – контролировать работу оборудования, анализировать сигналы датчиков. Для радиолюбителей и инженеров прибор становится инструментом, который дает возможность не только находить проблемы, но и оптимизировать проекты.

Таким образом, осциллограф – это не просто измерительный прибор, а важный инструмент для решения широкого круга задач. Его выбор зависит от того, какие именно измерения вам нужно проводить и насколько точные данные требуются.

При выборе осциллографа первое, нужно определить, – это тип устройства: цифровой или аналоговый. Каждый из них имеют свои преимущества и недостатки.

Аналоговые — работают с непрерывными сигналами, преобразуя их в графическое изображение на экране с помощью электронно-лучевой трубки. Они просты в использовании и отлично подходят для наблюдения за быстро изменяющимися сигналами, такими как напряжение. Однако аналоговые модели имеют ограниченный функционал: они не могут сохранять данные, а их точность зависит от качества компонентов и калибровки.

Цифровые — напротив, преобразуют аналоговый сигнал в цифровой формат с помощью аналого-цифрового преобразователя (АЦП). Это позволяет не только визуализировать сигнал, но также сохранять его для дальнейшего анализа. Цифровые модели обладают рядом функций: они могут измерять частоту, амплитуду, длительность импульсов, а также выполнять математические операции с сигналами, например, преобразование Фурье.

Одним из преимуществ цифровых осциллографов является их точность. Они меньше подвержены искажениям и способны фиксировать даже редкие события, такие как выбросы или глитчи. Например, цифровой осциллограф RIGOL MSO5074 с полосой пропускания 70 МГц и 16 цифровыми входами подойдет для сложных задач, требующих высокой точности и функциональности.

Однако цифровые модели могут быть сложнее в настройке и дороже аналоговых. Если вам нужно просто наблюдать за сигналом в реальном времени, аналоговый осциллограф может стать более экономичным решением.

Таким образом, выбор между цифровым и аналоговым осциллографом зависит от ваших задач, а также бюджета. Для сложных измерений, анализа данных предпочтение стоит отдать цифровым моделям, а для простого мониторинга сигналов подойдут аналоговые устройства.

Цифровые осциллографы представлены в различных модификациях, каждая из которых предназначена для решения конкретных задач. Рассмотрим основные типы:

1. Запоминающие (DSO)
   Эти устройства сохраняют захваченные сигналы в цифровом формате, что позволяет анализировать их в любое время. DSO подходят для работы с периодическими и непериодическими сигналами, а также для диагностики в электронике, автомобильной и промышленной отраслях.
2. Люминофорные (DPO)
   DPO имитируют поведение аналоговых моделей, но с использованием цифровых технологий. Они отображают сигналы в реальном времени, что делает их незаменимыми для анализа быстрых и сложных процессов.
3. Стробоскопические
   Эти приборы предназначены для работы с высокочастотными сигналами. Они используют метод стробирования, что позволяет исследовать короткие периодические сигналы с высокой точностью.
4. Портативные
   Компактные и легкие устройства, которые используются для полевых работ, диагностики оборудования или исследований в условиях ограниченного пространства. Они часто оснащены автономным питанием и просты в транспортировке.
5. USB
   Эти устройства подключаются к компьютеру через USB и используют его экран для отображения данных. Они удобны для удаленной работы, обучения или исполнение заданий, где важна мобильность.
6. Осциллографы с функцией логического анализа (MSO)
   MSO сочетают в себе возможности осциллографа и логического анализатора, что позволяет одновременно работать с аналоговыми и цифровыми сигналами. Это отличное решение для разработчиков цифровых систем.
7. Виртуальные на базе ПК
   Эти устройства подключаются к компьютеру и используют его ресурсы для обработки и отображения данных. Они обладают универсальность и часто включают в себя дополнительные инструменты, такие как генераторы сигналов и анализаторы.

Каждый тип цифрового осциллографа имеет свои характеристики и предназначен для конкретных задач. При выборе важно учитывать требования вашего проекта.

При выборе важно учитывать несколько ключевых параметров, которые определяют его функциональность и пригодность для ваших задач. Рассмотрим основные из них:

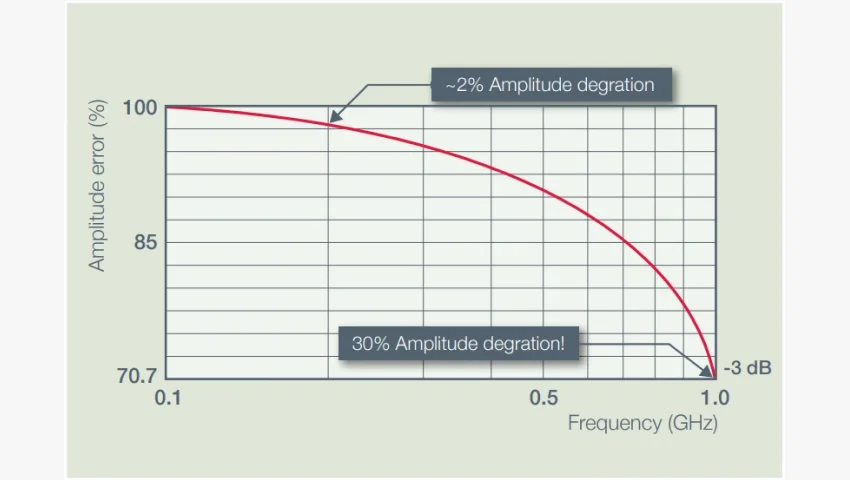

Полоса пропускания

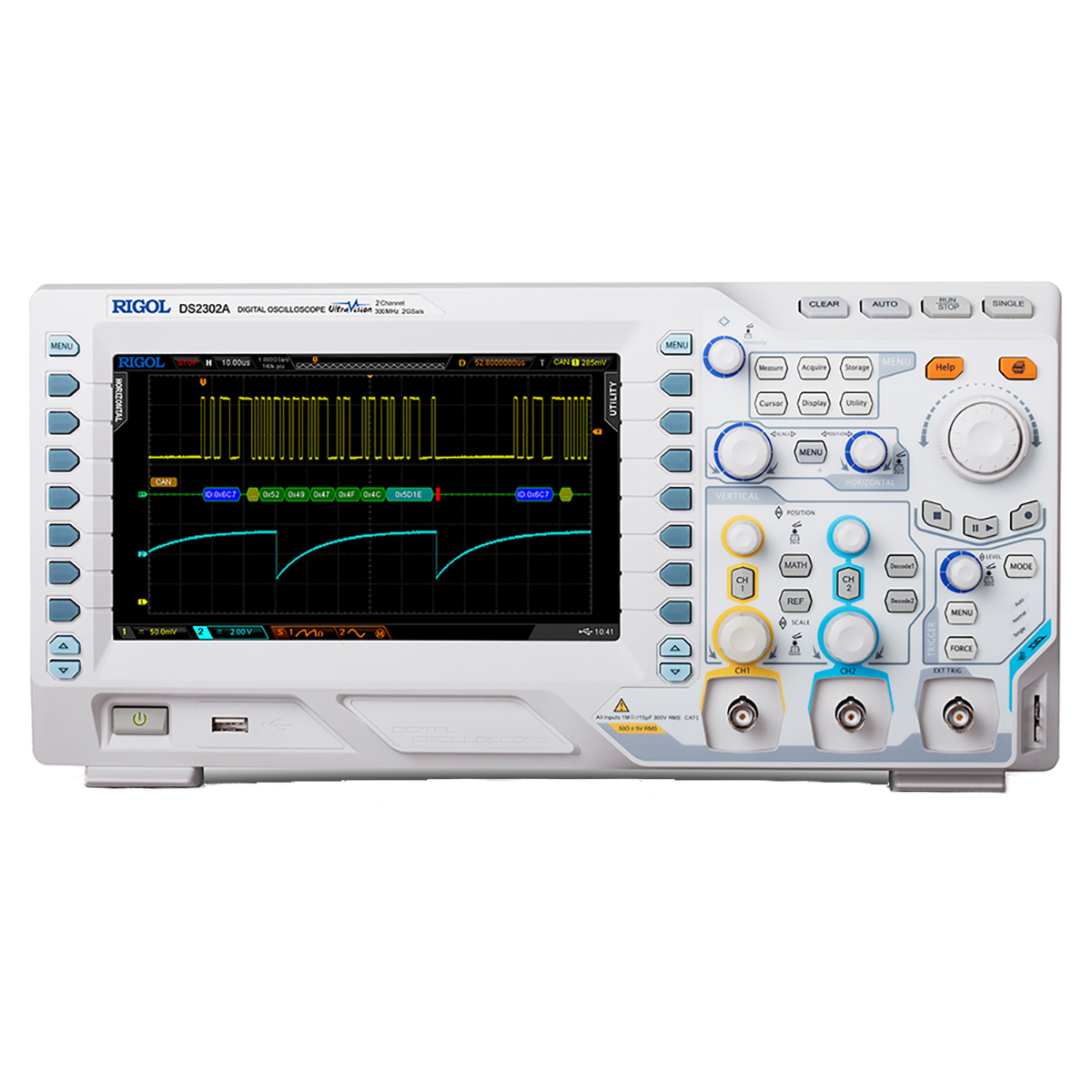

Полоса пропускания – это диапазон частот, которые осциллограф может точно отображать. Чем выше полоса, тем более высокочастотные сигналы можно анализировать. Для сложных задач, таких как работа с цифровыми сигналами или шинами, подходят модели с полосой пропускания не менее пятикратного превышения максимальной частоты сигнала. Например, осциллограф RIGOL DS2302A с полосой 300 МГц подходит для большинства профессиональных задач.

Количество каналов

Количество входных каналов определяет, сколько сигналов можно одновременно измерять и сравнивать. Для базовых задач достаточно двух или четырех каналов, а для работы с цифровыми системами или параллельными шинами может потребоваться больше.

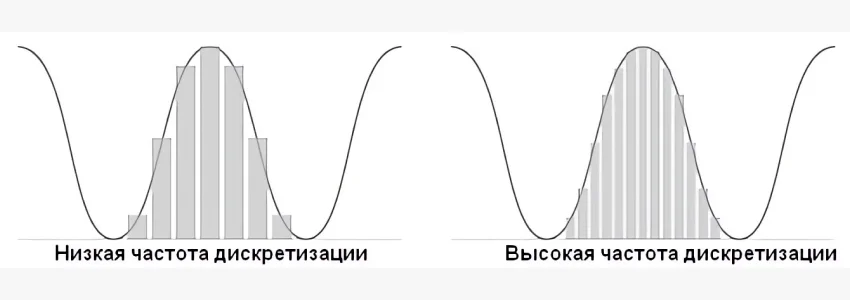

Частота дискретизации

Частота дискретизации показывает, сколько раз в секунду осциллограф измеряет сигнал. Чем она выше, тем точнее отображаются детали. Предлагаем модели с частотой дискретизации, в 2,5–3 раза превышающей полосу пропускания.

Глубина памяти

Глубина памяти определяет объем данных, которые осциллограф может сохранить для анализа. Чем больше память, тем дольше можно записывать сигналы без потери деталей. Это особенно важно для работы с длинными или сложными сигналами.

Скорость обновления осциллограмм

Этот параметр показывает, как быстро осциллограф обновляет изображение на экране. Высокая скорость обновления позволяет фиксировать редкие события, такие как выбросы или глитчи.

Триггерная система

Триггер синхронизирует захват сигнала, обеспечивая стабильное изображение. Современные осциллографы поддерживают различные типы триггеров, что позволяет точно фиксировать нужные события.

Работа с последовательными интерфейсами

Многие осциллографы поддерживают декодирование протоколов, таких как I2C, SPI, UART и CAN. Это упрощает анализ данных, передаваемых по цифровым шинам.

Разрешение экрана

Чем выше разрешение экрана, тем четче отображаются детали сигнала. Для комфортной работы подойдут модели с разрешением не менее 800x480 пикселей.

Возможность автоматической настройки

Функция автонастройки упрощает работу, автоматически подбирая оптимальные параметры для анализа сигнала.

Учитывая эти параметры, вы сможете выбрать осциллограф, который максимально соответствует вашим задачам, а также обеспечивает точность и удобство в работе.

Выбор осциллографа – это серьезный процесс, который требует учета многих факторов. Вот несколько практических советов:

1. Определите свои задачи
   Прежде всего, четко сформулируйте, для чего вам нужен осциллограф. Будете ли вы использовать его для ремонта бытовой техники, диагностики автомобилей или разработки сложных электронных систем? Это поможет определить необходимые характеристики, такие как полоса пропускания, количество каналов и тип устройства.
2. Учитывайте бюджет
   Цена на осциллографы колеблется в широких пределах. Для начинающих радиолюбителей подойдут более доступные модели, а для профессионалов потребуется оборудование с расширенным функционалом. Помните, что дорогой не всегда означает лучший – важно, чтобы он соответствовал вашим задачам.
3. Обратите внимание на бренд
   Выбирайте продукцию проверенных производителей, таких как Rigol, Keysight или Tektronix. Например, осциллограф RIGOL MSO5074 объединяет в себе высокую точность и доступную цену.
4. Проверьте технические характеристики
   Убедитесь, что полоса пропускания, частота дискретизации и глубина памяти соответствуют вашим требованиям. Также обратите внимание на наличие дополнительных функций, таких как декодирование протоколов или возможность автонастройки.
5. Оцените удобство использования
   Осциллограф должен быть интуитивно понятным в управлении. Проверьте, насколько удобен интерфейс, как быстро обновляется экран, а также насколько легко настраиваются параметры.
6. Учитывайте перспективы
   Выбирайте модель с запасом по характеристикам. Это позволит вам использовать осциллограф для более сложных задач в будущем.
7. Проверьте наличие сервисной поддержки
   Убедитесь, что производитель или продавец предоставляет гарантию, техническую поддержку и возможность обслуживания устройства.

Выбор осциллографа – это важный шаг, который требует внимательного подхода, учета множества факторов. Независимо от того, являетесь ли вы начинающим радиолюбителем или опытным инженером, правильный осциллограф станет вашим помощником в решении сложных задач.

При выборе устройства важно четко определить свои цели, оценить технические характеристики, убедиться, что прибор соответствует вашим требованиям. Учитывайте такие параметры, как полоса пропускания, частота дискретизации, количество каналов, глубина памяти, а также обратите внимание на дополнительные функции, такие как декодирование протоколов и автонастройка.

Качественный осциллограф – это не просто инструмент, а инвестиция в вашу работу , который позволит вам точно диагностировать проблемы, оптимизировать процессы, а также достигать высоких результатов.
