Как проверить плату и радиодетали осциллографом

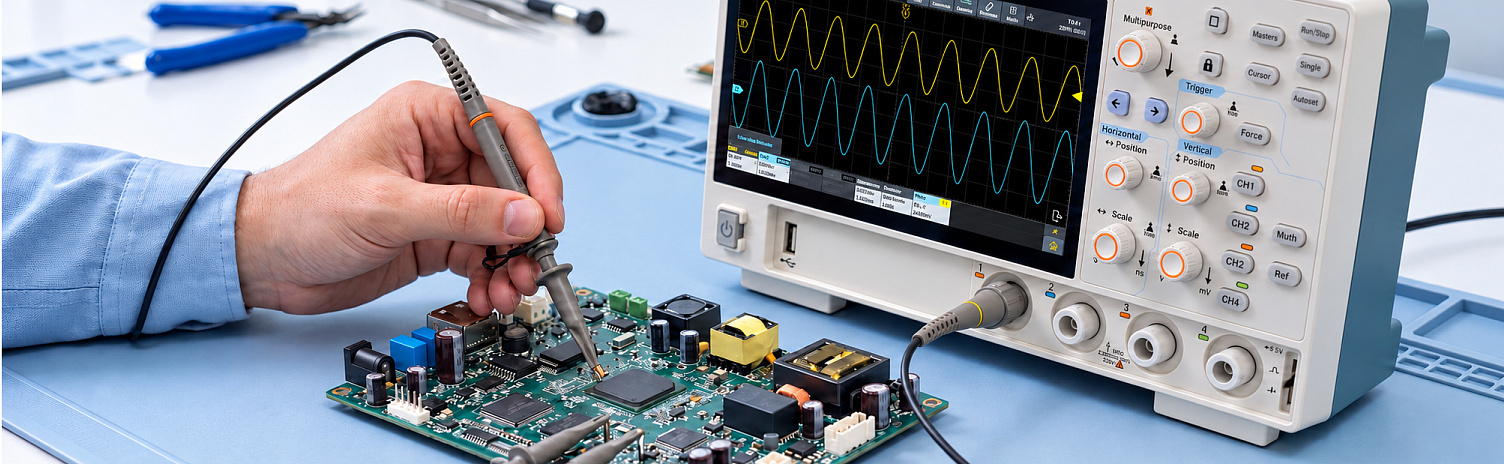

Диагностика электронных плат с помощью осциллографа позволяет визуализировать формы сигналов в контрольных точках схемы и выявить дефекты, скрытые от стандартного мультиметра. Системный подход к проверке строится по строгому алгоритму: оценка первичного питания и пульсаций, контроль тактирования и сброса, анализ прохождения управляющих импульсов и локализация неисправного компонента. При работе с микросхемами осциллограф не заменяет мультиметр, а качественно расширяет возможности поиска неисправностей, отображая динамические процессы во времени.

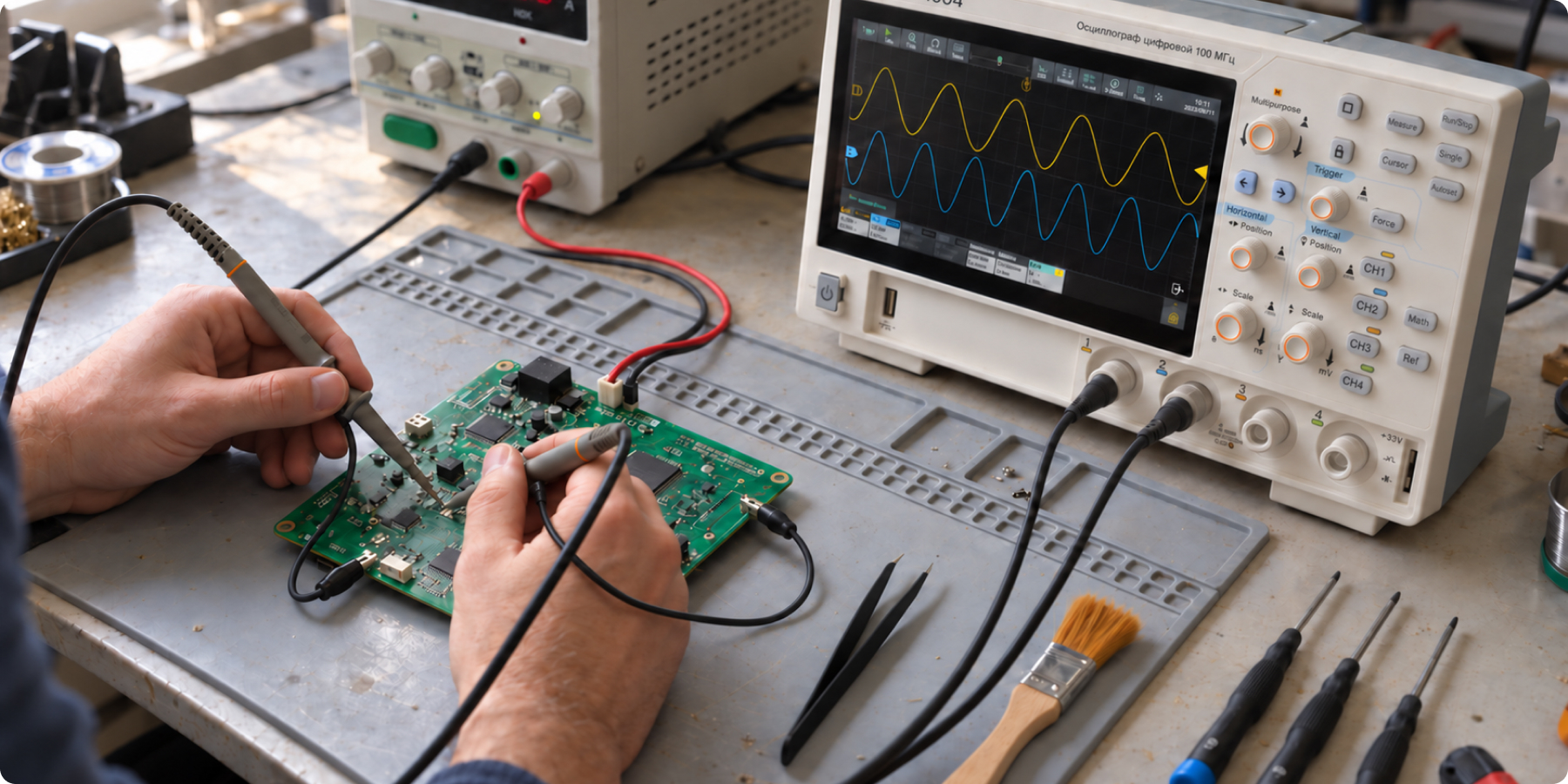

Перед началом измерений необходимо подготовить рабочее место и саму электронную плату. Исследуемый модуль очищают от пыли и загрязнений, после чего находят тестовые точки по принципиальной схеме или сервисной документации. Плату подключают к лабораторному блоку питания с выставленным ограничением по току, чтобы предотвратить выгорание дорожек при наличии скрытого короткого замыкания. Осциллограф размещают на устойчивой поверхности, подключают измерительные щупы и выполняют базовую калибровку по встроенному источнику тестового меандра.

Выбор настроек прибора зависит от характера исследуемой цепи. Коэффициент отклонения по вертикали V/div устанавливают исходя из предполагаемой амплитуды сигнала, а время развертки Time/div подбирают под его частоту. Переключатель режима входа переводят в положение DC при измерении постоянного тока и полной формы сигнала или в режим AC, если требуется обнаружить мелкие переменные пульсации на фоне большого постоянного напряжения. Настройку триггера выбирают в зависимости от типа сигнала: автоматический режим подходит для регулярных периодических колебаний, а однократный — для ловли одиночных импульсов сброса или старта.

Особое внимание уделяют подключению заземления. Общий провод измерительного щупа с зажимом типа "крокодил" соединен с корпусом прибора и защитным заземлением питающей сети. Подключение этого зажима к произвольной точке схемы под потенциалом приводит к короткому замыканию и мгновенному повреждению платы. Для безопасности измерений в первичных цепях импульсных блоков питания или устройствах без гальванической развязки применяют дифференциальный пробник или питают осциллограф через разделительный трансформатор.

Среди типичных ошибок начинающих мастеров можно выделить использование слишком длинного провода заземления, создающего паразитные индуктивные петли, и неверную настройку компенсации делителя. Если пробник в режиме 10X не скомпенсирован, прямоугольные импульсы отображаются с заваленными фронтами или выбросами на вершинах, из-за чего инженер принимает ложные помехи за неисправность схемы. Подобрать надежный измерительный прибор можно в широком каталоге осциллографов.

Проверка питания и пульсаций напряжения

Проверка цепей питания является первым и самым важным этапом диагностики любой электронной схемы. Современные цифровые платы содержат множество вторичных источников: импульсные ШИМ-преобразователи, занижающие LDO-стабилизаторы и многофазные модули питания процессоров. Каждая линия требует строго определенного напряжения с минимальным уровнем шумов. При возникновении просадок или пульсаций микросхемы начинают работать со сбоями, зависать или уходить в бесконечную перезагрузку.

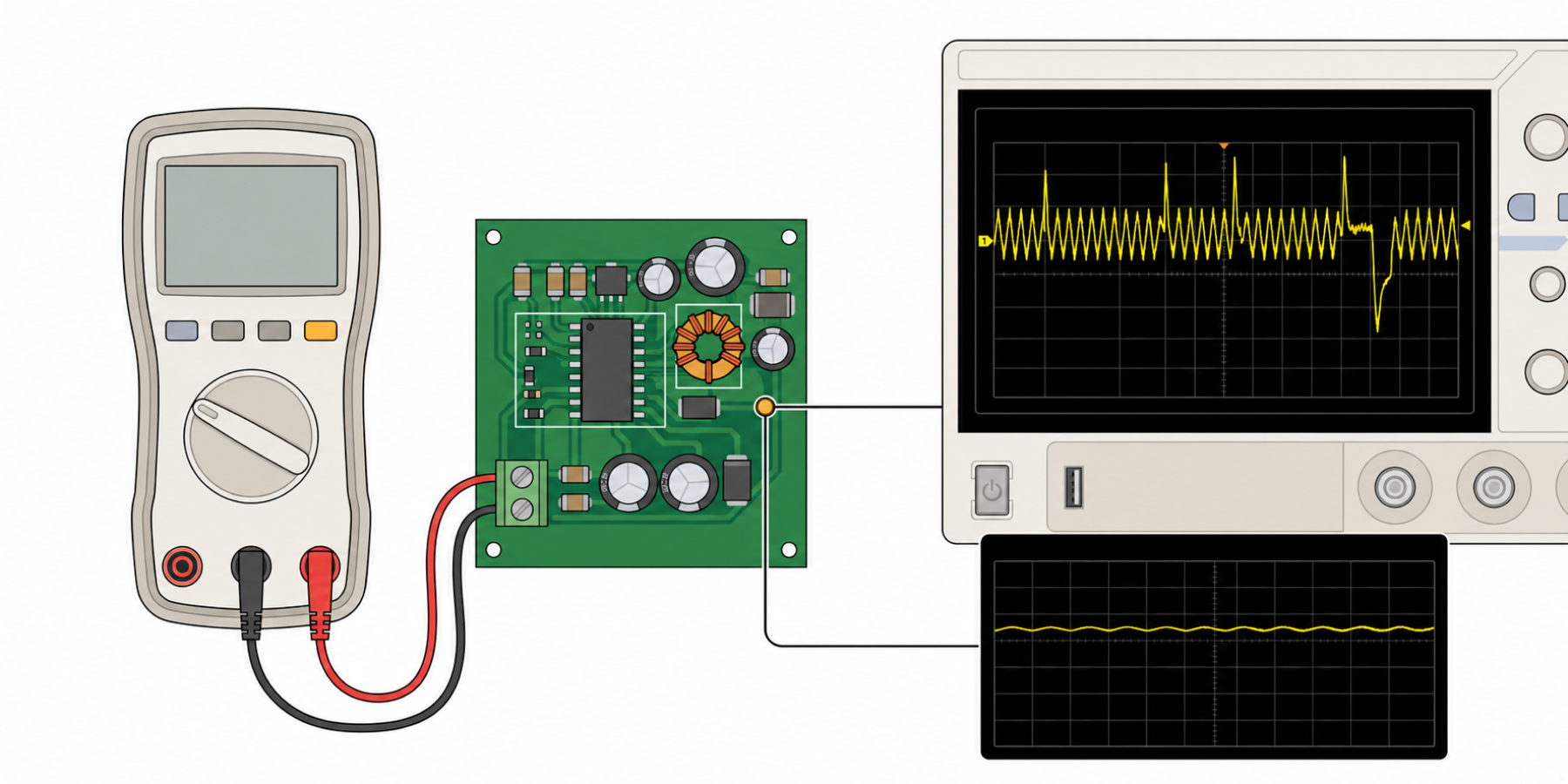

Обычный цифровой мультиметр показывает только усредненное значение постоянного напряжения. Он демонстрирует стабильные 5.0 В на экране, создавая видимость полной исправности узла. Однако осциллограф, подключенный к той же точке в режиме закрытого входа (AC), мгновенно выявляет реальную картину: высокочастотный шум с амплитудой до 1.5 В или глубокие провалы напряжения в моменты пиковой нагрузки. Подобные нарушения возникают из-за потери емкости и возрастания эквивалентного последовательного сопротивления (ESR) электролитических и тантал-полимерных конденсаторов.

На осциллограмме исправной линии питания отображается практически ровная горизонтальная линия с амплитудой пульсаций не более 20–50 мВ. Появление пилообразных колебаний, высокочастотных скачков или высокоамплитудной гребенки однозначно указывает на деградацию фильтров или нестабильную работу ШИМ-контроллера. Своевременное обнаружение пульсаций спасает от бессмысленной замены дорогостоящих микропроцессоров и чипсетов.

Проверка тактовых и управляющих сигналов

Даже при идеальном питании микросхема остается неработоспособной при отсутствии тактовых импульсов или неисправности цепей управления. Тактовый генератор создает ритм работы всего цифрового устройства, а сигналы сброса (Reset) и разрешения работы (Enable) задают правильную последовательность старта блоков. Проверка этих контрольных точек позволяет быстро понять, почему микроконтроллер не начинает выполнение программы.

Генерацию проверяют непосредственно на выводах кварцевого резонатора или выходе встроенного тактового буфера. Осциллограф фиксирует непрерывный гармонический синусоидальный сигнал или прямоугольный меандр с заданной частотой. Отсутствие колебаний, постоянно низкий потенциал или "пляшущая" частота свидетельствуют о выходе из строя самого кварца, дефекте нагрузочных керамических конденсаторов либо пробое внутренних каскадов генератора внутри микросхемы.

Линию Reset исследуют в режиме однократного запуска триггера Single. В момент подачи питания на экране должен отобразиться четкий перепад напряжения — импульс сброса, который удерживает процессор в начальном состоянии до стабилизации всех питающих напряжений, после чего снимается. Если уровень Reset зажат в активном состоянии из-за пробитого супервизора питания или оборванного резистора, плата никогда не запустится.

Поиск неисправного участка по входным и выходным сигналам

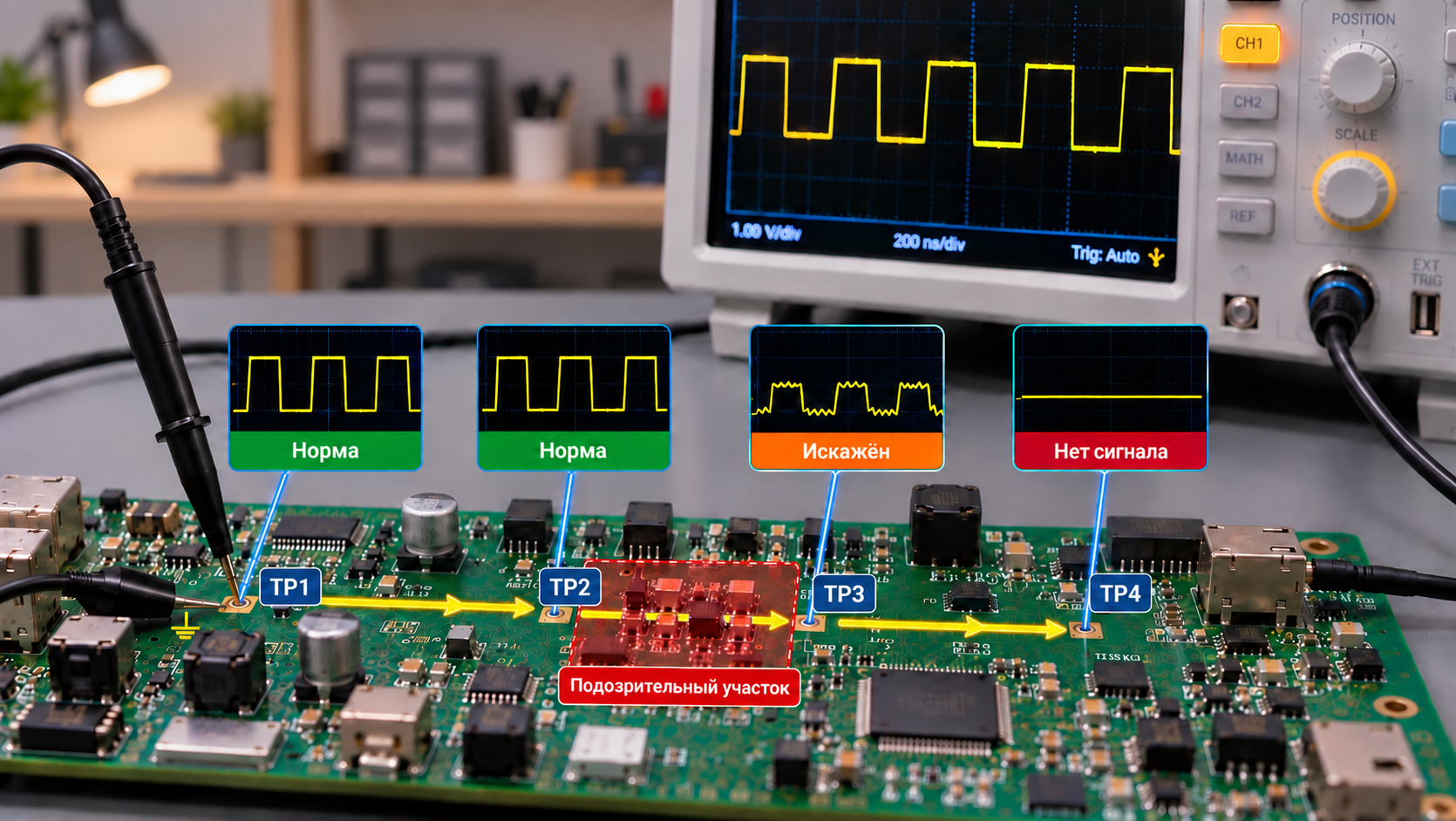

Локализация поломки строится на принципах последовательного прохождения сигнала от входа каскада к его выходу. Инженер подает тестовое воздействие на вход платы или использует внутренние рабочие импульсы схемы, после чего контрольным щупом продвигается по цепочке элементов: от разъема через фильтры, буферы, ключи и преобразователи к итоговой нагрузке. Исчезновение или искажение сигнала на определенном элементе укажет на проблемный участок.

Сравнение сигналов на входе и выходе микросхемы дает исчерпывающую информацию о ее состоянии. Например, при проверке операционного усилителя или логического инвертора на первый канал осциллографа выводят входную осциллограмму, а на второй — выходную. Если входной сигнал соответствует норме, а на выходе присутствует постоянное насыщение, срезанные вершины или отсутствие реакции, элемент признается дефектным при условии исправности его питания.

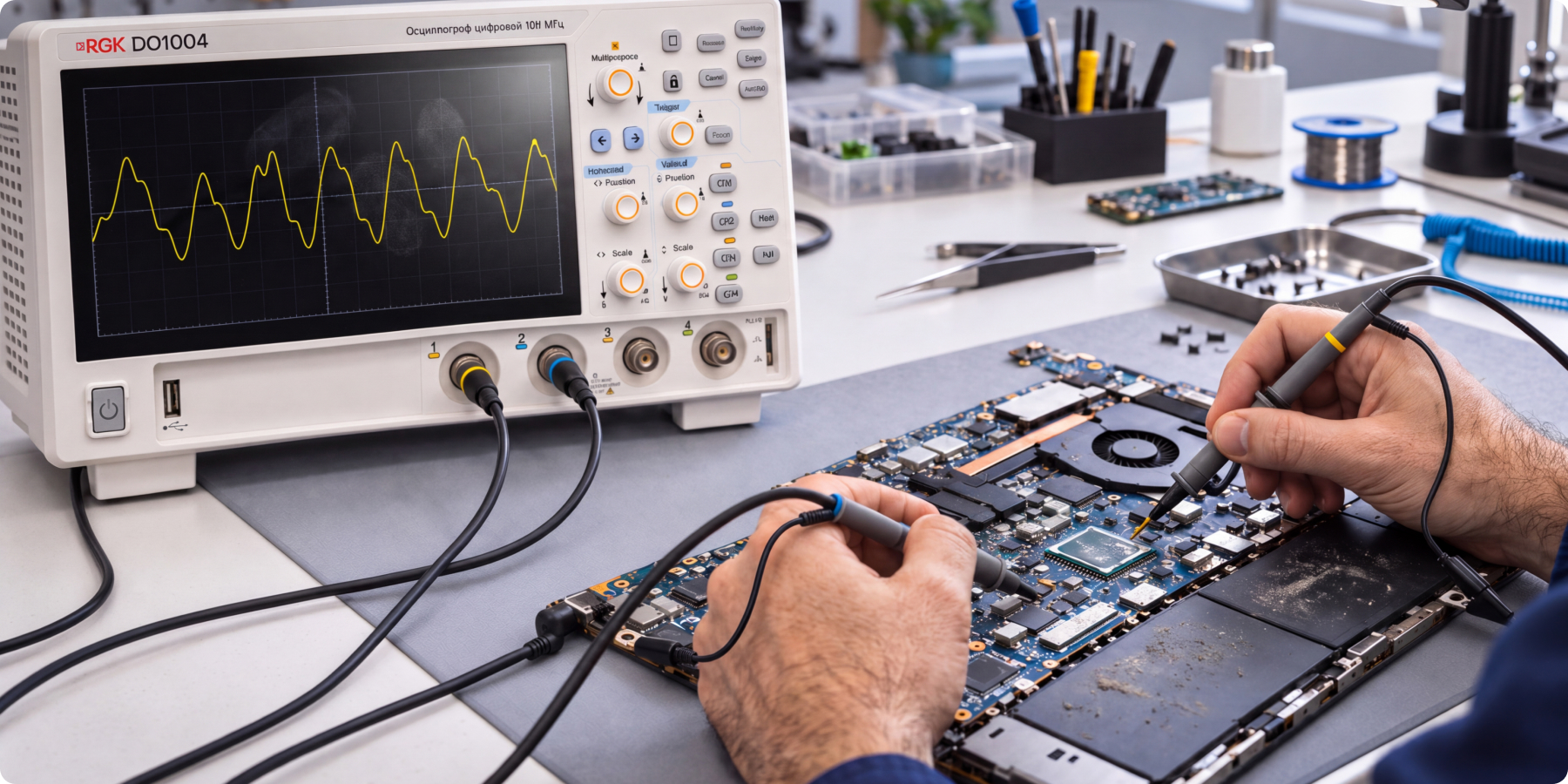

При исследовании сложных цифровых плат чрезвычайно удобен четырехканальный цифровой осциллограф RGK DO1004 с полосой пропускания 100 МГц. Наличие четырех независимых каналов позволяет одновременно контролировать шину питания, сигнал Reset, тактовую частоту Clock и ответную реакцию на выходе микросхемы, мгновенно фиксируя, на каком именно этапе происходит сбой при запуске платы.

Проверка отдельных электронных компонентов осциллографом выполняется как при подаче питания на плату, так и при обесточенной схеме. На начальном этапе неисправности вроде прямого короткого замыкания, полного обрыва или пробоя p-n перехода целесообразнее выявлять мультиметром. Однако при поиске плавающих дефектов, деградации под рабочей нагрузкой или межвитковых замыканий осциллограф становится единственным эффективным инструментом.

Диагностика элементов непосредственно на плате без выпаивания имеет свою специфику. Главная ловушка внутрисхемных измерений заключается в том, что параллельно подключенные цепи — резисторы обвязки, обмотки трансформаторов и емкости — искажают реальные формы сигналов. Если осциллограмма на выводах диода или транзистора вызывает сомнения, один из выводов детали аккуратно отпаивают паяльником для проведения изолированного замера.

При исследовании импульсных источников питания осциллограф позволяет оценить форму напряжения на первичной обмотке, которой снабжен высокочастотный трансформатор, а также проверить работу силовых MOSFET и IGBT ключей. Наличие звона на полке импульса указывает на проблемы с демпферной цепочкой (снаббером), а заваленные фронты на затворе силового транзистора говорят об износе драйвера или изменении номинала резистора в цепи управления.

Проверка радиодеталей по вольт-амперной характеристике (ВАХ)

Метод аналогового сигнатурного анализа или построение ВАХ в режиме XY позволяет тестировать радиодетали на обесточенных платах. В этом режиме осциллограф отключает внутреннюю временную развертку. На вход X подается тестовое переменное напряжение от генератора, а на вход Y — ток, протекающий через исследуемый компонент. На экране формируется графическая подпись компонента — сигнатура, отражающая нелинейную зависимость тока от напряжения.

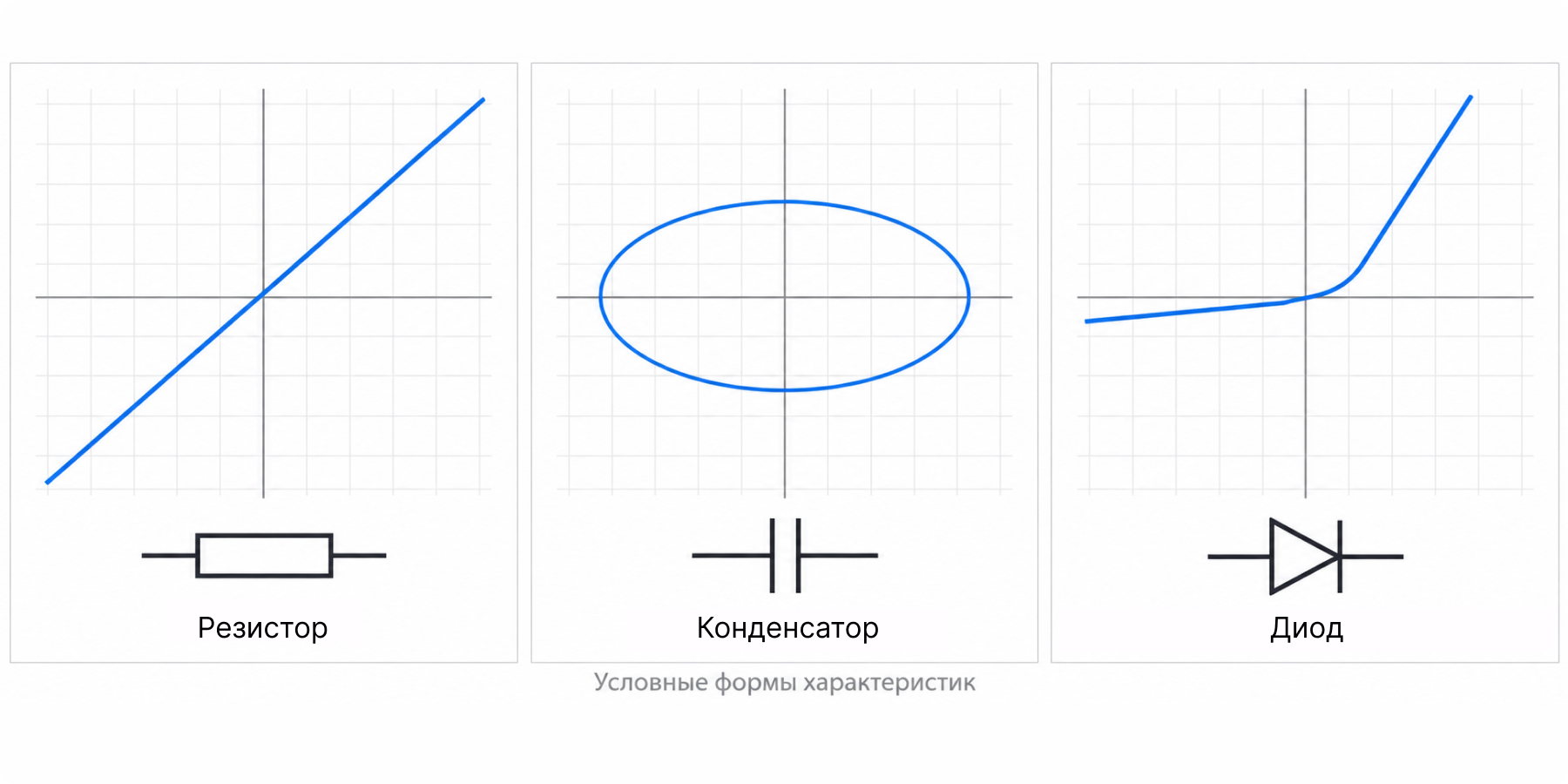

Каждый тип радиодеталей образует свою характерную фигуру. Обычный постоянный резистор дает прямую наклонную линию, угол наклона которой определяется его сопротивлением. Конденсаторы формируют ровный эллипс или окружность, расширение которой зависит от емкости и частоты тестирующего сигнала. Исправный диод или полупроводниковый переход транзистора отображается в виде прямых углов с четким коленом в точке отпирания.

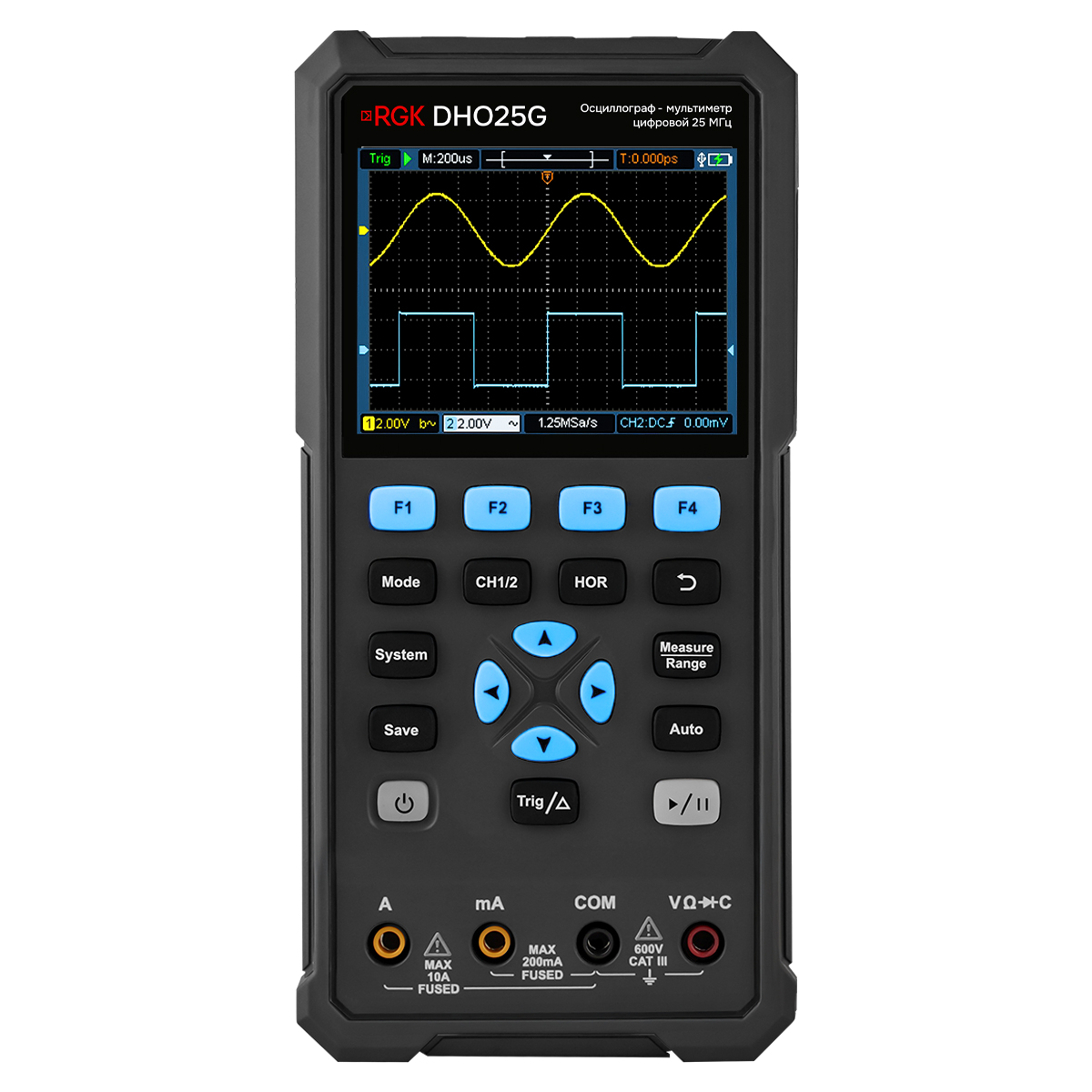

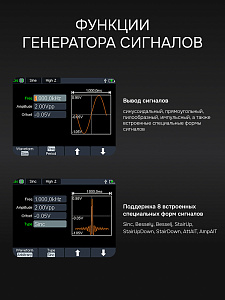

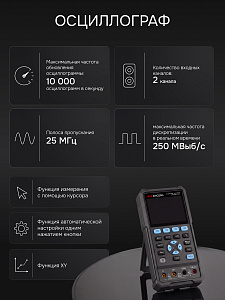

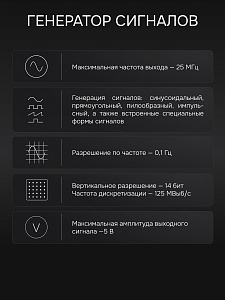

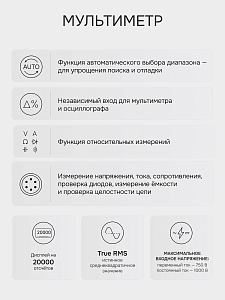

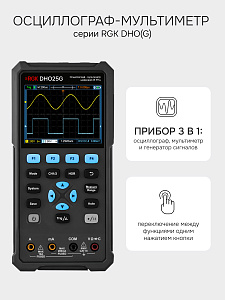

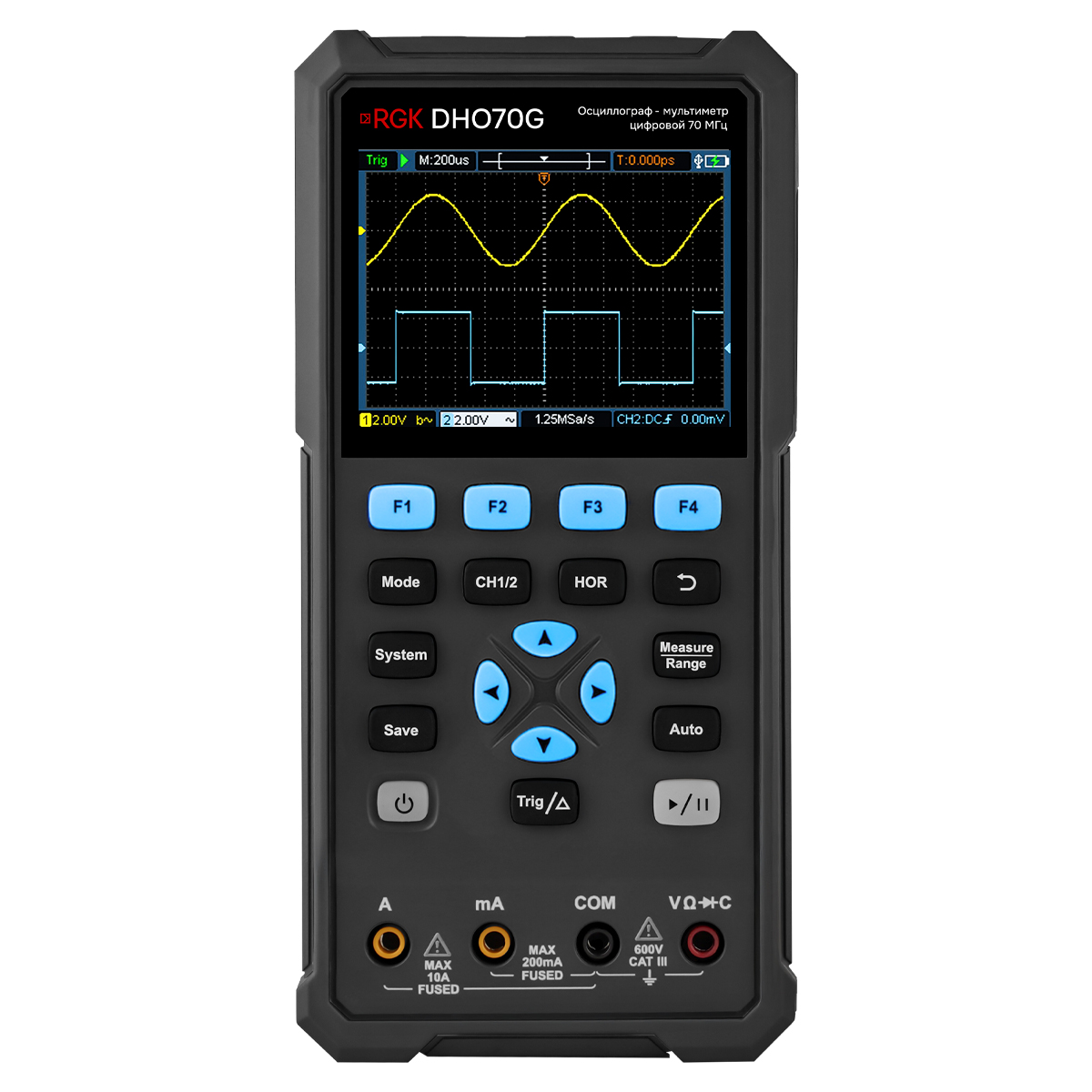

Для быстрого построения ВАХ и выездной диагностики отлично подходит портативный осциллограф-мультиметр RGK DHO25G с полосой 25 МГц, совмещающий функции осциллографа, цифрового мультиметра и генератора сигналов. Для более требовательных задач по отладке высокочастотных узлов используется старшая модель — осциллограф-мультиметр RGK DHO100G с полосой 100 МГц. Встроенный генератор сигналов позволяет подавать тестовое напряжение заданной частоты и амплитуды, а режим XY мгновенно отображает вольт-амперную характеристику проверяемого диода или транзистора на ярком цветном экране без необходимости громоздкого стационарного оборудования.

Для закрепления теоретического материала разберем реальные сценарии поиска поломок на распространенных электронных модулях. Первый пример касается диагностики платы ноутбука с симптомом самопроизвольного выключения под нагрузкой. Измерения мультиметром демонстрируют штатные +1.05 В на выходе ШИМ-контроллера питания видеочипа. Подключение осциллографа к фильтрующему дросселю выявляет пульсации амплитудой свыше 350 мВ с высокочастотными выбросами. Причиной нестабильности оказалась деградация тантал-полимерных конденсаторов, потерявших емкость. Замена элементов вернула правильную форму напряжения и полностью устранила перезагрузки.

Второй сценарий посвящен проверке аналоговой микросхемы — операционного усилителя в тракте обработки датчика. На выводах питания VCC присутствуют требуемые двуполярные напряжения. На входной контакт микросхемы подается чистый синусоидальный сигнал от генератора. При подключении щупа к выходному контакту на экране фиксируется постоянно высокий уровень напряжения, близкий к положительному шинному питанию, без каких-либо следов синусоиды. Поскольку элементы внешней обвязки исправны, а короткое замыкание на плате отсутствует, делается вывод о пробое внутреннего выходного транзисторного каскада микросхемы.

Третий случай иллюстрирует исследование активности микросхемы флеш-памяти SPI BIOS на материнской плате ПК, которая не проходит процедуру самотестирования. Осциллограф подключают к ключевым выводам чипа: VCC, CS# (Chip Select), CLK (Clock) и DO (Data Out). В момент нажатия кнопки включения на линии CS# фиксируется спад напряжения до нуля, на выводе CLK появляется пачка тактовых прямоугольных импульсов, а на линии DO наблюдается активный поток данных. Это доказывает, что процессор успешно запрашивает и читает первичную прошивку. Если обмен данными идет, но старт не происходит, проблема заключается в повреждении содержимого самого BIOS или неисправности чипсета, а не в физическом обрыве линии связи.

При диагностике печатных узлов измерительные ошибки и человеческий фактор часто приводят к неправильным выводам о состоянии электронных компонентов. Ниже в таблице собраны наиболее частые погрешности измерений, симптомы их проявления на экране прибора и способы устранения.

Важно помнить, что полное отсутствие ожидаемого сигнала на выходе микросхемы еще не является стопроцентным доказательством ее неисправности. Прежде чем демонтировать чип, необходимо проверить наличие питания, тактирования и отсутствие зажатых линий сброса или блокировки Enable.
