Как проверить датчик ABS осциллографом
При поиске причин неисправности антиблокировочной системы (АБС) проверка датчика скорости колеса осциллографом позволяет точно определить характер дефекта и принять обоснованное решение о ремонте. Пассивные индуктивные датчики диагностируют по амплитуде и форме вырабатываемого переменного сигнала при вращении колеса, а активные узлы требуют обязательного контроля напряжения питания и анализа параметров цифрового импульсного или токового сигнала. До начала измерений необходимо установить тип используемого датчика и изучить электрическую схему конкретного автомобиля.
Как определить тип датчика ABS перед проверкой
Эффективная проверка датчика АБС осциллографом начинается с точной идентификации его внутренней конструкции, поскольку попытка измерить параметры активного элемента по методике пассивного приведет к ошибочным выводам. В автомобилестроении применяются две основные категории датчиков скорости колес: пассивные индуктивные и активные, работающие на эффекте Холла или магниторезистивном принципе. Пассивный узел представляет собой индуктивную катушку с постоянным магнитом, которая генерирует электрический сигнал самостоятельно за счет изменения магнитного потока при прохождении зубьев реперного диска. Активный сенсор содержит электронную микросхему, требующую внешнего питания для формирования выходного сигнала.
Параметр сравнения | Пассивный индуктивный датчик | Активный датчик (Холла / MRE) |
|---|---|---|
Внешнее питание | Не требуется, генерирует напряжение сам | Обязательно (от 5 до 12 В от блока управления) |
Форма сигнала | Переменное напряжение синусоидальной формы | Прямоугольные импульсы напряжения или тока |
Изменение с ростом скорости | Амплитуда и частота растут при разгоне колеса | Амплитуда стабильна, со скоростью растет частота |
Проверка омметром | Допустимо измерение сопротивления обмотки | Запрещено измерение сопротивления мультиметром |
Количество контактов в электрическом разъеме не всегда служит надежным ориентиром. Хотя трехпроводные разъемы указывают на активный датчик с отдельными линиями питания, массы и сигнала, современные двухпроводные датчики также часто относятся к активному типу с токовой модуляцией. Для проверки отсоединяют разъем и при включенном зажигании замеряют напряжение на контактах со стороны штатной проводки автомобиля. Наличие постоянного напряжения величиной от 5 до 12 В подтверждает активный тип системы, тогда как нулевой потенциал характерен для цепей пассивных индуктивных элементов.
Как правильно подключить и настроить осциллограф
Подключение измерительного прибора к цепям антиблокировочной системы требует соблюдения правил электробезопасности и корректной адресации сигнальных линий. Чтобы исключить повреждение входов электронного блока управления и самого прибора, заземляющий зажим осциллографического щупа подключают исключительно к исправной массе кузова или двигателя, либо применяют дифференциальное подключение. При работе с закрытыми разъемами используют тонкие игольчатые щупы-прокалыватели, обеспечивающие контакт без разрушения изоляции по проводам.
Настройка шкалы прибора зависит от типа исследуемого элемента и скорости вращения ступицы. Для пассивного индуктивного сенсора устанавливают открытый вход DC, чувствительность по вертикали 0.5–2 В/дел и время развертки 5–20 мс/дел. При диагностике активных элементов чувствительность повышают до 2–5 В/дел, а уровень синхронизации выставляют по середине ожидаемого перепада напряжения. Снять стабильный график помогает цифровой осциллограф RGK DO702, который оснащен двумя независимыми измерительными каналами с полосой пропускания 70 МГц. Наличие глубокой внутренней памяти позволяет детализировать короткие импульсные помехи и сохранить осциллограмму для последующего анализа.
Для активных двухпроводных сенсоров с токовым выходом замер напряжения на отсоединенном разъеме не даст результатов. В таких цепях сигнал формируется за счет переключения тока между двумя фиксированными уровнями (7 и 14 мА). Для визуализации такого сигнала осциллограф подключают параллельно измерительному резистору небольшого номинала, включенному последовательно в цепь питания, либо используют специализированные токовые клещи.
Проверка датчика ABS осциллографом — пошаговая инструкция
Шаг 1. Подготовка автомобиля и безопасный подъем колеса
Автомобиль фиксируют на ровной площадке противооткатными упорами, ослабляют колесный крепеж и поднимают исследуемое колесо домкратом до отрыва шины от покрытия. Устанавливают страховочную опору и снимают колесо для обеспечения свободного доступа к элементам подвески, датчику и зубчатому венцу.
Шаг 2. Определение цепи измерения и подключение щупов

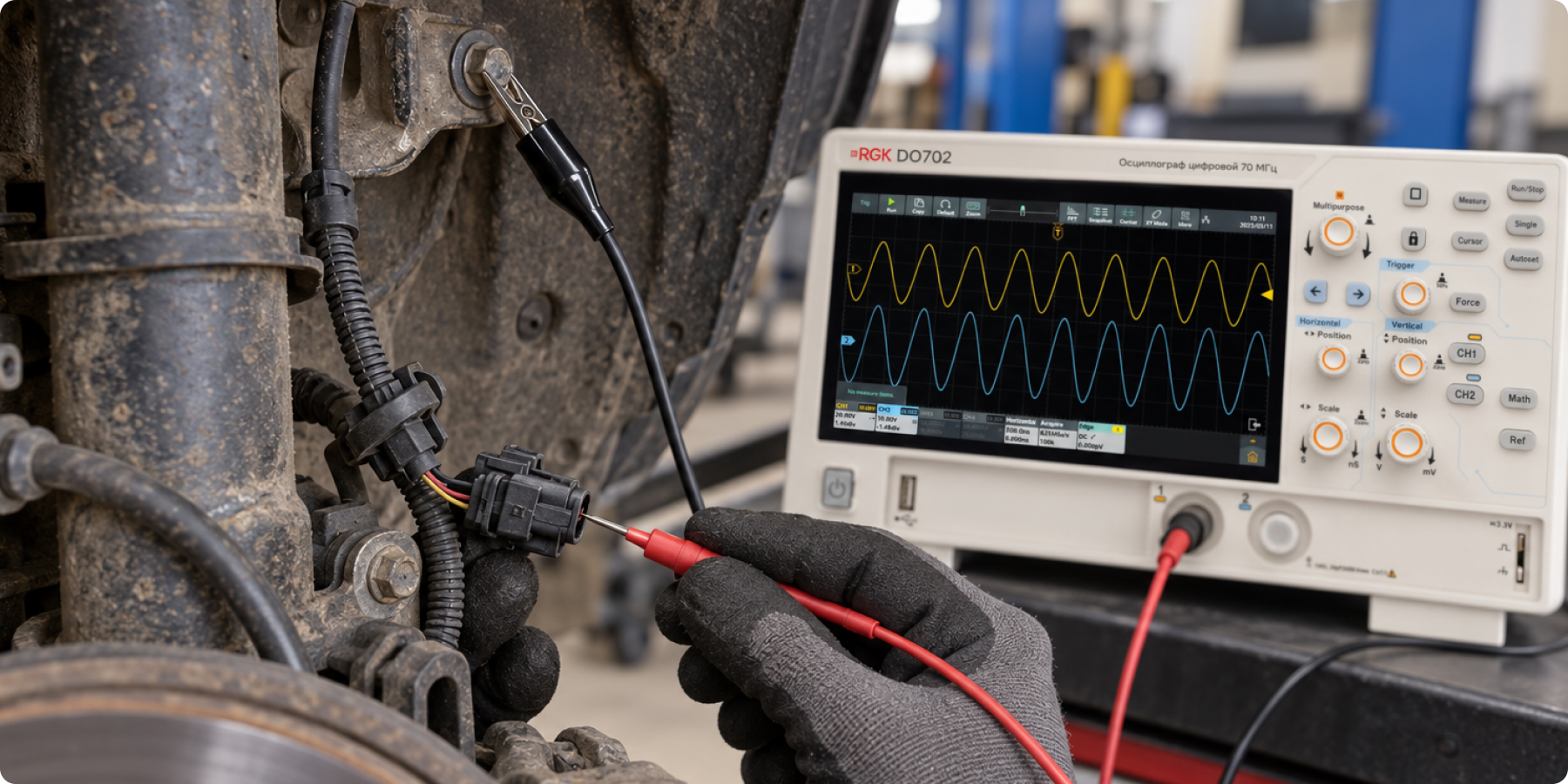

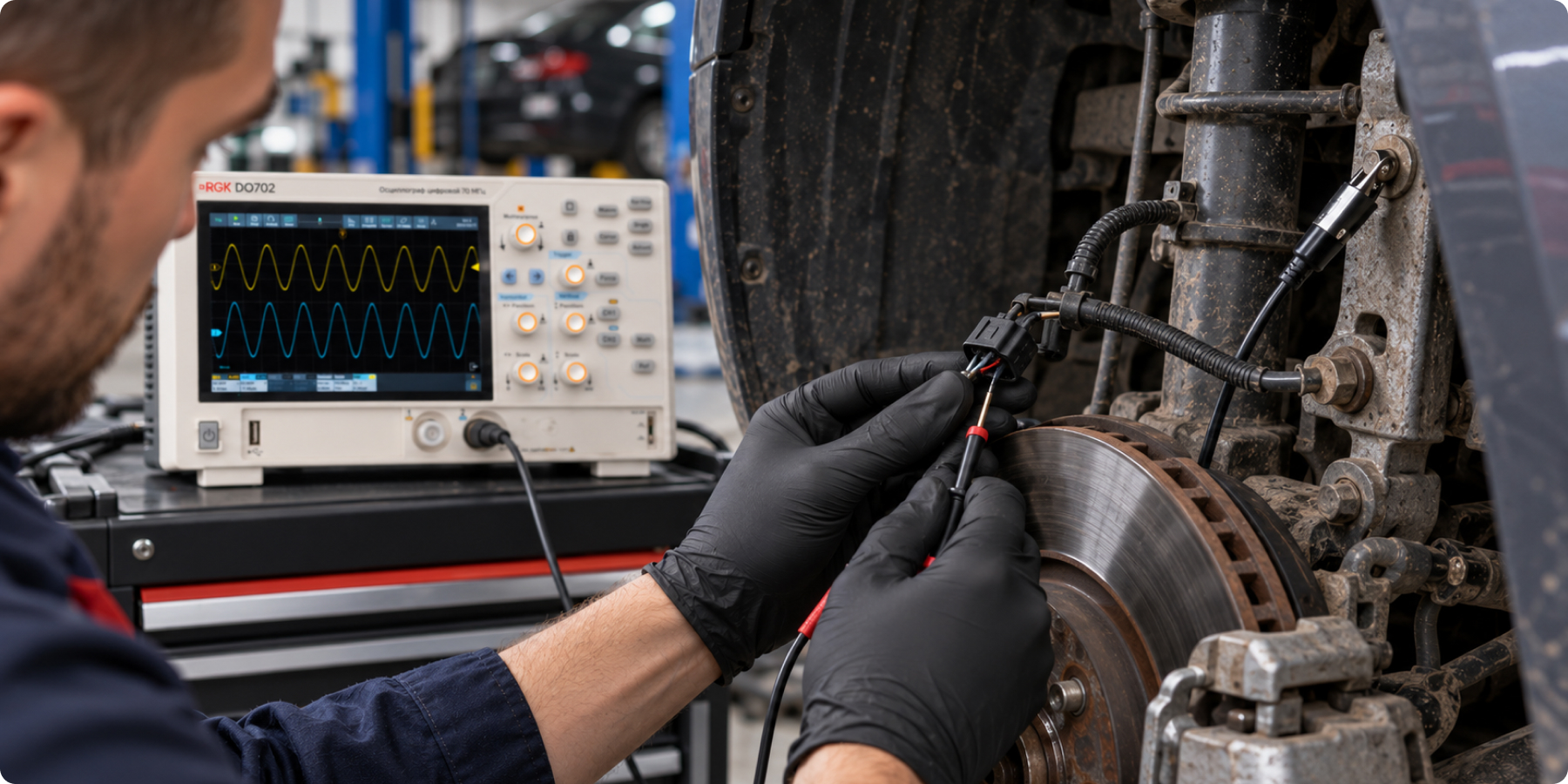

Находят разъем колесного датчика в арке крыла или под капотом, очищают корпус от грязи и освобождают фиксатор. Подключить сигнальный щуп осциллографа к сигнальной линии помогает игольчатый адаптер, а заземляющий крокодил крепят к металлической поверхности кузова или рамы.
Шаг 3. Настройка параметров и проверка питания активной цепи
Включают зажигание и мультиметром проверяют подачу опорного напряжения от блока управления при работе с активным сенсором. На осциллографе выставляют режим постоянного тока DC, устанавливают развертку 10 мс/дел и чувствительность 1 В для синусоидального или 2 В для прямоугольного сигнала.
Шаг 4. Проведение испытания при равномерном вращении колеса
Вручную раскручивают ступицу или тормозной диск с постоянной скоростью, наблюдая за отображением графика на экране прибора. Запускают запись осциллограммы длительностью в несколько полных оборотов колеса, чтобы зафиксировать поведение сигнала по всей окружности.
Шаг 5. Сравнительный анализ графиков и принятие решения
Повторяют процедуру подключения и записи сигнала на противоположном колесе той же оси при совпадении скорости вращения. Сравнивают полученные графики по амплитуде, стабильности частоты и отсутствию провалов, определяя исправность самого датчика или необходимость проверки проводки.
Как выглядит исправная осциллограмма датчика ABS

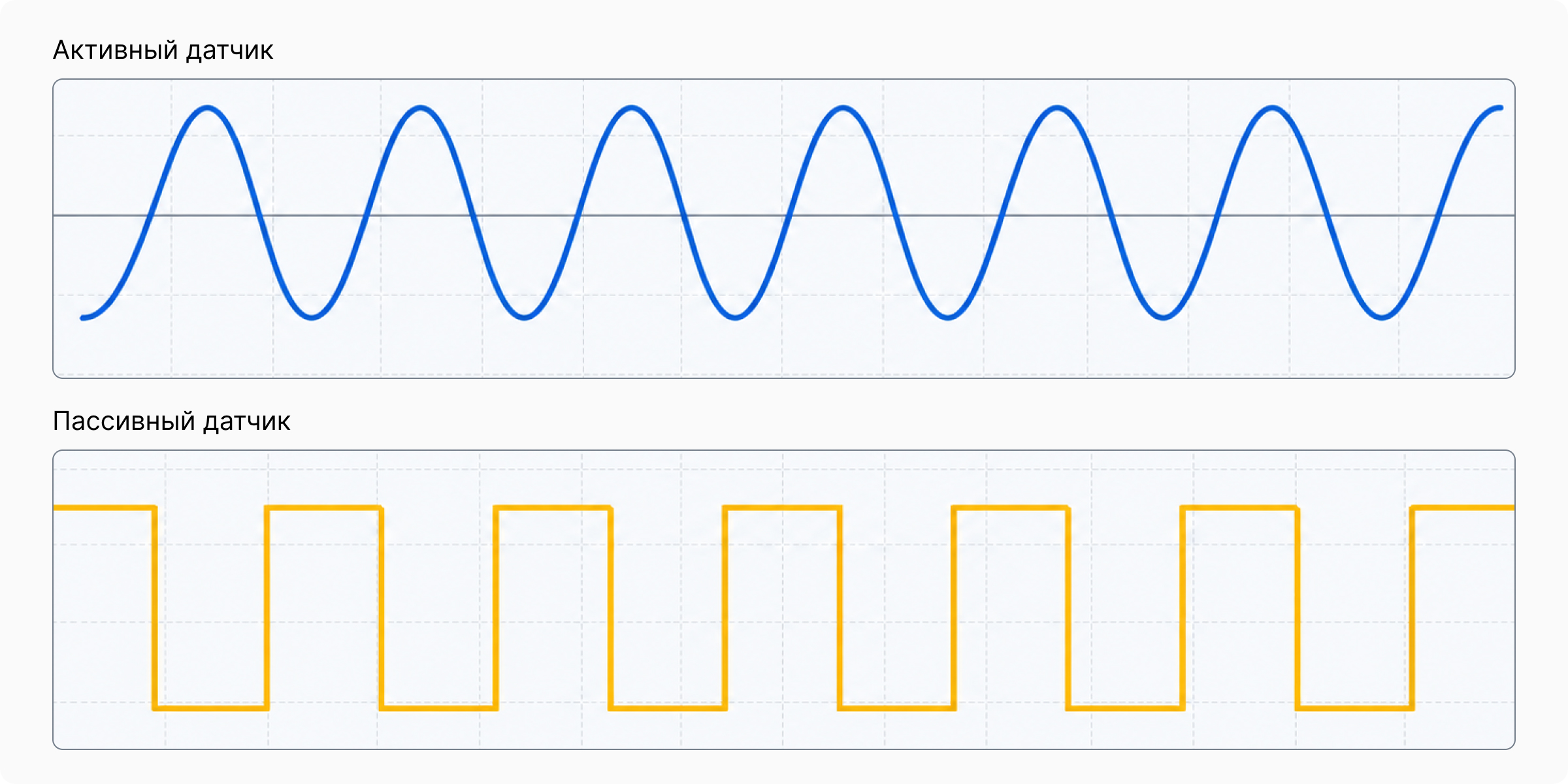

Интерпретация полученного графика опирается на знание эталонных форм сигналов. На осциллограмме исправного пассивного индуктивного сенсора при постоянной скорости вращения ступицы отображается чистая синусоида с четким переходом через нулевую линию. Все положительные и отрицательные пики синусоиды имеют одинаковую высоту, а интервалы между ними равны. При ускорении вращения диска размах амплитуды и частота волн пропорционально увеличиваются, сохраняя плавность волнообразной линии.
Исправный активный датчик формирует на экране осциллографа последовательность прямоугольных импульсов с вертикальными фронтами и плоскими вершинами. Амплитуда верхнего и нижнего уровней напряжения остается неизменной независимо от того, насколько быстро вращается колесо. Изменению подлежит только частота следования прямоугольников: при ускорении вращения импульсы сжимаются по оси времени, а при замедлении — расширяются. Появление заваленных фронтов свидетельствует об ухудшении характеристик электронного модуля.

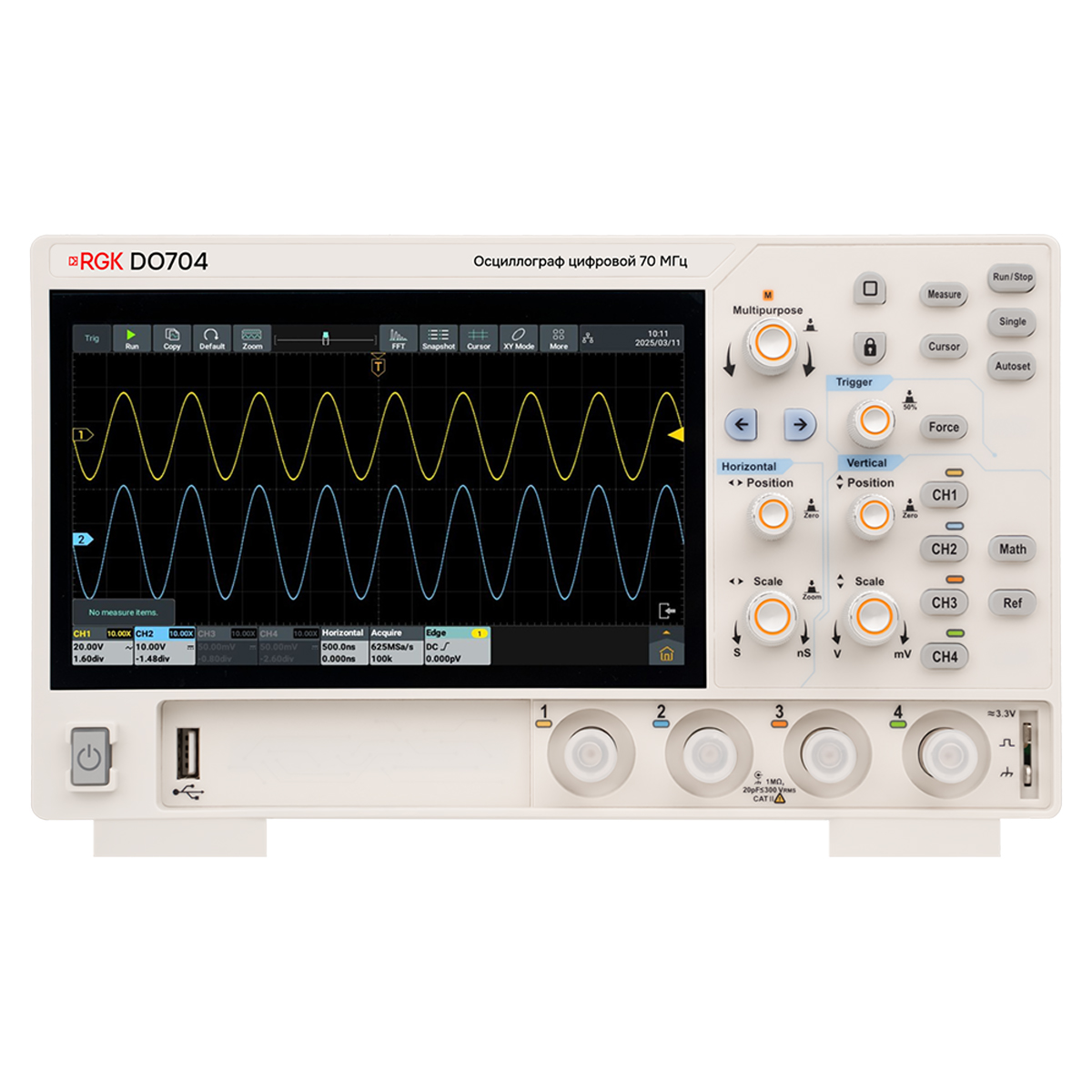

Оценить синхронность работы и сопоставить сигналы нескольких колес одновременно позволяет цифровой осциллограф RGK DO704, оснащенный четырьмя независимыми входными каналами. Четырехканальная архитектура прибора дает возможность одновременно подключить щупы к датчикам передней и задней осей, записать графики в реальном времени и сопоставить их параметры при тест-драйве.
Как определить неисправность по осциллограмме
Искажения формы осциллограммы напрямую указывают на конкретную причину неполадки. Анализ сигнала позволяет проверить датчики абс осциллографом и разграничить электрические дефекты самого чувствительного элемента от механических повреждений задающего ротора.
Отклонение на осциллограмме | Вероятная причина неисправности | Первоочередное действие |
|---|---|---|
Прямая линия на уровне 0 В | Обрыв обмотки катушки, повреждение провода или короткое замыкание | Проверить целостность кабеля и измерить сопротивление обмотки мультиметром |
Провал одного пика синусоиды на оборот | Скол, трещина или отсутствие одного зуба на зубчатом венце | Осмотреть зубчатый диск ступицы и очистить венец от грязи |
Хаотичные шумы и "иголки" на синусоиде | Налипание металлической стружки или грязи на магнитное кольцо | Очистить торец датчика и роторное магнитное кольцо жесткой щеткой |
Симметричное падение амплитуды всех пиков | Увеличенный воздушный зазор между датчиком и зубьями | Отрегулировать посадочный зазор и проверить фиксацию |
Скругление фронтов импульсов | Деградация встроенной микросхемы активного сенсора | Проверить напряжение питания и заменить неисправный датчик |
Если проверка показывает заниженную амплитуду синусоиды при нормальном сопротивлении обмотки, проблему ищут в механическом зазоре. Зазор между торцом корпуса и вершиной зуба ротора должен находиться в пределах от 0.5 до 1.5 мм. Увеличение этого расстояния из-за люфта подшипника приводит к падению уровня сигнала, из-за чего электронный блок перестает считывать вращение на малой скорости.
Когда осциллограф не дает однозначного результата
В практических условиях возникают ситуации, когда графические показания осциллографа вводят в заблуждение из-за особенностей работы управляющей электроники. Электронный блок управления системой ABS при обнаружении ошибки или обрыва в цепи способен принудительно снимать питающее напряжение с подозрительного канала. В результате диагност видит на экране отсутствующий сигнал и делает ложный вывод о неисправности самого сенсора, хотя причина кроется в аварийном алгоритме блока.
Прерывистые неисправности проводки часто проявляются только под нагрузкой при движениях подвески на неровной дороге. При статическом измерении на поднятом автомобиле кабель находится в нетронутом положении, и график демонстрирует идеальные параметры. Для поиска таких скрытых дефектов требуется запись сигнала в режиме длительного самописца во время шевеления жгута или проведение дорожного испытания.
Дополнительные сложности создают наводки от зажигания и неисправных генераторов. Высокочастотный шум способен маскировать полезный сигнал активного элемента, создавая ложные импульсы. При возникновении сомнительных результатов осциллографический контроль обязательно дополняют чтением текущих параметров через диагностический сканер, который показывает скорость колес в интерпретации блока управления.
