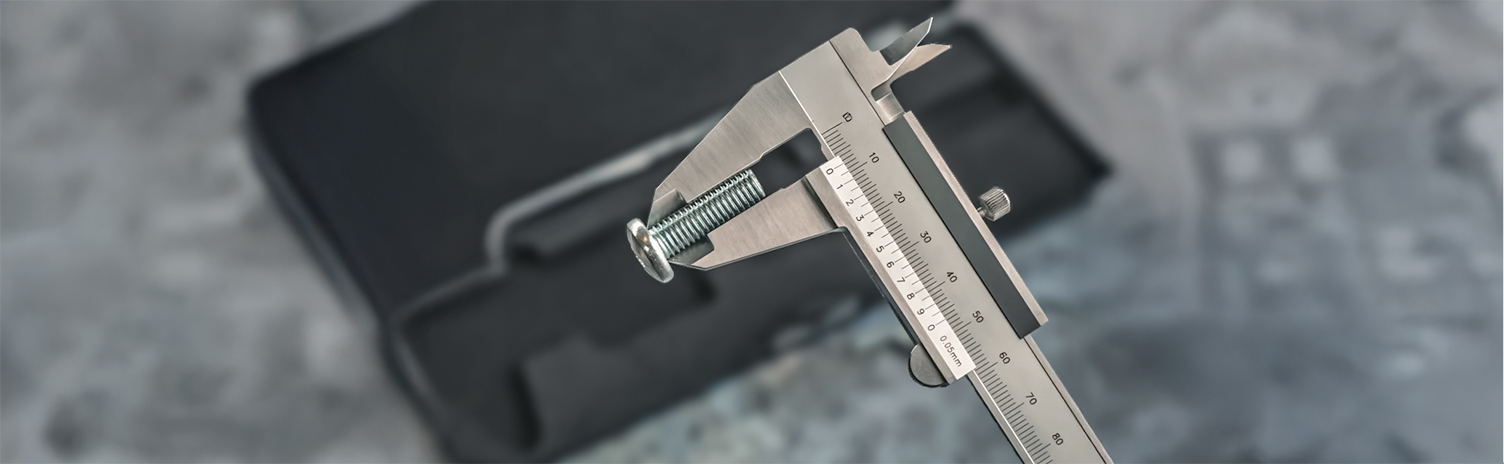

Как пользоваться штангенциркулем

Угадайте, что объединяет токаря, велосипедиста и умельца в гараже? Штангенциркуль. Без него — как без рук. Он нужен везде, где важна точность: от ремонта велосипеда до подгонки деталей с повышенной точностью.

Сегодня разберемся, как правильно пользоваться штангенциркулем. Поговорим просто о точных измерениях.

Штангенциркуль — это измерительный инструмент, который позволяет быстро и без погрешностей узнать внешний или внутренний диаметр, глубину отверстия или ширину зазора. Его точность — до десятых и даже сотых долей миллиметра.

Используют его везде, где важны реальные размеры: в мастерских, на стройке, в автосервисе и просто в домашнем ремонте. Штангенциркуль – это профессиональный измерительный инструмент, обеспечивающий максимальную точность, которой не добиться при помощи линейки или рулетки.

Конструкция штангенциркуля до гениального проста, в ней нет ни одного случайного элемента и каждая деталь играет важную роль.

Штанга. Та самая основа, на которой все держится. На ней нанесена шкала, и именно она отвечает за точность и стабильность. Поэтому создатели прибора взяли ее за основу названия.

Рамка. Она перемещается вдоль штанги, имеет собственную маленькую шкалу - нониус, или экранчик в цифровых моделях, или круговую шкалу – в циферблатных. На штанге сверху и снизу расположены губки. Для удобства снятия отсчета на рамке имеется фиксирующий винт-зажим. Его основные функции: фиксация подвижной части инструмента в момент снятия замера, удержание установленного положения нониуса и обеспечение точности измерений за счет предотвращения случайного смещения деталей.

Губки. Губки у штангенциркуля бывают двух типов — верхние и нижние. Губки для внутренних измерений имеют тонкую удлиненную форму, что позволяет использовать их для определения внутренних диаметров отверстий, пазов и канавок. Губки для внешних измерений более массивны и предназначены для охвата детали снаружи, они измеряют внешние габариты.

Глубиномер. Представляет собой тонкий измерительный стержень, выдвигающийся из торцевой части корпуса штангенциркуля. Он предназначен для измерения глубины отверстий, пазов и других углублений.

Шкала. Градуированная линейка, на которой отображаются результаты измерений. В нониусных моделях значения считываются с делений на шкале. В циферблатных штангенциркулях результат измерения указывается на круглом индикаторе со стрелкой. В электронных версиях данные выводятся на экран в виде точных цифровых значений.

Принцип измерений

Как пользоваться штангенциркулем зависит от его конструкции: в механическом инструменте применяется нониусная шкала, в циферблатном — круговая шкала со стрелкой, а в цифровом результат отображается на экране, и каждый из этих типов требует своего подхода к измерению и порядку считывания показаний.

Внешние размеры (диаметр, толщина, ширина деталей)

• Убедитесь, что шц обнулен (для цифровых и циферблатных моделей).
• Разведите губки и установите их на измеряемый участок детали.
• Сведите губки до соприкосновения с поверхностью, убедитесь, что они прилегают плотно, без перекоса и лишнего давления.
• Снимите показания.

Внутренние размеры (внутренний диаметр отверстий и пазов)

• Вставьте губки внутрь отверстия, удерживая штангенциркуль строго перпендикулярно.
• Разведите губки до упора в противоположные стенки.
• Слегка покачайте инструмент для контроля положения.
• Прочитайте результат измерения.

Глубина отверстий и пазов

• Установите основание штангенциркуля на кромку отверстия.
• Аккуратно опустите выдвижной стержень-глубиномер до дна углубления.
• Убедитесь, что основание плотно прилегает к поверхности, без перекосов.
• читайте результат на шкале или дисплее.

Как считать результат измерения штангенциркулем

Нониусный штангенциркуль

Сначала определяются целые миллиметры. Для этого на основной шкале находят деление, расположенное сразу перед нулевой отметкой нониуса. Это и будет значение в миллиметрах. Например, 15 мм. Затем определяются доли миллиметра. Это значение показывает шкала нониуса: находим самое близкое к нулю деление, которое точно совпадает с каким-либо штрихом основной шкалы. Допустим, это 25-е деление. Умножаем его номер на цену деления нониуса (например, 0,01 мм) и получаем 0,25 мм.

Складываем:

15+0,25 = 15,25 мм — итоговый результат измерения.

Циферблатный штангенциркуль

На основной шкале считываются целые миллиметры, как и у нониусной модели. Дополнительную точность дает стрелка на круглом циферблате — она показывает доли миллиметра, как правило, с шагом 0,01 мм.

Например, если шкала показывает 15 мм, а стрелка указывает на 0,36 — итоговое значение: 15,36 мм.

Цифровой штангенциркуль

С использованием цифрового штангенциркуля процесс измерения становится значительно проще: губки устанавливаются на объект, нажимается кнопка, и результат отображается на экране.

Механический (нониусный) - тип ШЦ

Классический инструмент, проверенный временем. Не требует батареек, устойчив к влаге и пыли. Требует внимательности при считывании показаний.

Циферблатный - тип ШЦК

Оснащен стрелочным индикатором, что облегчает считывание результатов. Удобен для серийных измерений и позволяет быстро определять отклонения, но требует бережного обращения, так как механизмы чувствительны к ударам и загрязнениям.

Цифровой (электронный) - тип ШЦЦ

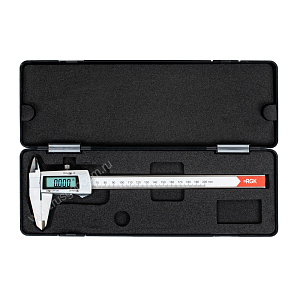

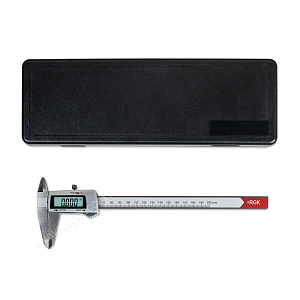

Современные цифровые штангенциркули, такие как RGK SC-200, — это уже не просто измерительный инструмент, а почти мини-компьютер в руке. Модель оснащена электронным дисплеем, который мгновенно показывает результат с точностью до 0,01 мм. Еще одна полезная функция — возможность выставить ноль в любой точке измерения.

Кроме того, поддерживает передачу данных напрямую в компьютер — это особенно удобно в лабораторных условиях, на производстве или при ведении цифровых протоколов, когда важна автоматизация и точное документирование.

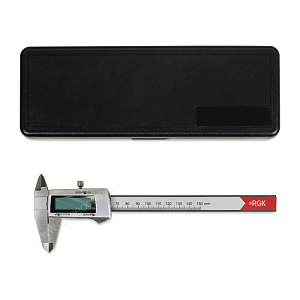

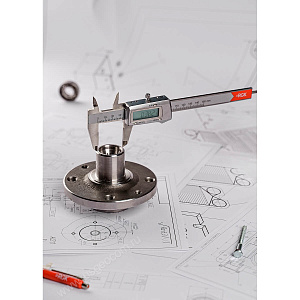

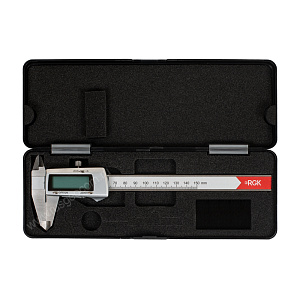

Нужен надежный и точный штангенциркуль, который просто хорошо выполняет свою работу? Присмотритесь к RGK SC-150. У него большой дисплей с крупными, четкими цифрами. Можно легко переключаться между миллиметрами и дюймами, обнулять показания для относительных измерений. На обороте корпуса размещена справочная таблица по допускам метрической и дюймовой резьбы.

Разбираемся в типах и назначении

Неискушенный пользователь может подумать, что в магазинах вроде бы представлены одни и те же "рога с нониусом", а маркировка у всех разная — ШЦ-I, ШЦ-II… Что все это значит?

Разбираемся, чем отличаются штангенциркули и какую модель выбрать именно под ваши задачи.

Классические: ШЦ-1

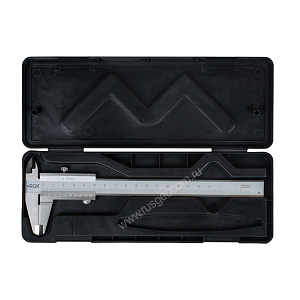

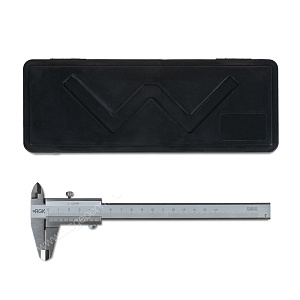

RGK SCM-150 — тот самый штангенциркуль, который первым приходит в голову. Нижние губки — для измерения наружных размеров, верхние — для внутренних. А еще есть глубиномер. Универсальный и понятный инструмент, подходящий для большинства бытовых и производственных задач.

С разметкой: ШЦ-II

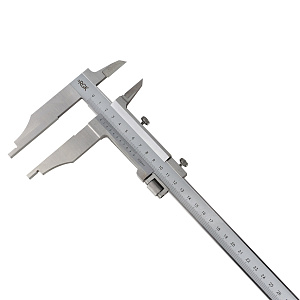

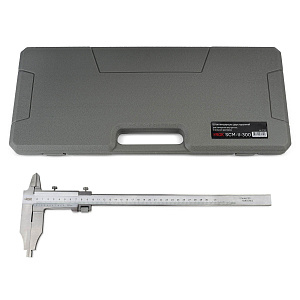

Штангенциркуль RGK SCM-II-300 отличается острозаточенными верхними губками — ими удобно делать разметку прямо по металлу или пластику.

Измерение штангенциркулем требует соблюдения ряда условий: перед началом работы необходимо убедиться, что инструмент и поверхность детали чистые, так как даже мелкие загрязнения могут повлиять на точность. У цифровых моделей перед работой обязательно обнуляется шкала.

Типичные ошибки при измерениях и как их избежать

Одна из частых ошибок — неправильное усилие. Сильный нажим может деформировать деталь, а слабый – дать неточные данные. Следите, чтобы губки прилегали ровно, без перекоса. Считывайте показания строго под прямым углом.

Уход за штангенциркулем

Храните прибор в защитном футляре, подальше от пыли и влаги. Очищайте мягкой тканью, смоченной спиртовым раствором или бензином калоша, не используйте агрессивную химию. Если инструмент используется часто — проверяйте калибровку, особенно перед важными измерениями.

Заключение

Теперь вы знаете, как выбрать штангенциркуль и правильно его использовать. Надеемся, наш гид помог вам разобраться в выборе подходящей модели и в том, как максимально эффективно ее использовать!
