Как проверить резистор мультиметром

При работе с электрическими схемами часто возникает необходимость проверить сопротивление резистора. Это может быть связано с диагностикой его исправности или подгонкой номинала под требуемые параметры. В статье подробно рассмотрены методы проверки резисторов с использованием мультиметра, включая визуальный осмотр, измерение сопротивления и определение номинала по маркировке. Особое внимание уделено особенностям работы с разными типами, а также правилам выбора и настройки мультиметра. Для бытовых задач отлично подойдет мультиметр RGK DM-15, который сочетает в себе простоту использования и точность измерений.

Особенности измерения сопротивления резистора мультиметром

Для того чтобы измерить сопротивление, достаточно воспользоваться обычным мультиметром. Принцип измерений основывается на законе Ома, который гласит, что сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Сопротивление определяется косвенно по формуле R = U/I, где U – напряжение, а I – сила тока. Таким образом, зная напряжение и ток, можно легко вычислить сопротивление.

Раньше для таких измерений чаще использовались стрелочные тестеры, но сегодня радиолюбители и профессионалы предпочитают цифровые мультиметры. Эти устройства оснащены круговым переключателем, который позволяет выбирать тип измерений и диапазон. Например, для измерения сопротивления переключатель устанавливают в диапазон Ω (омы).

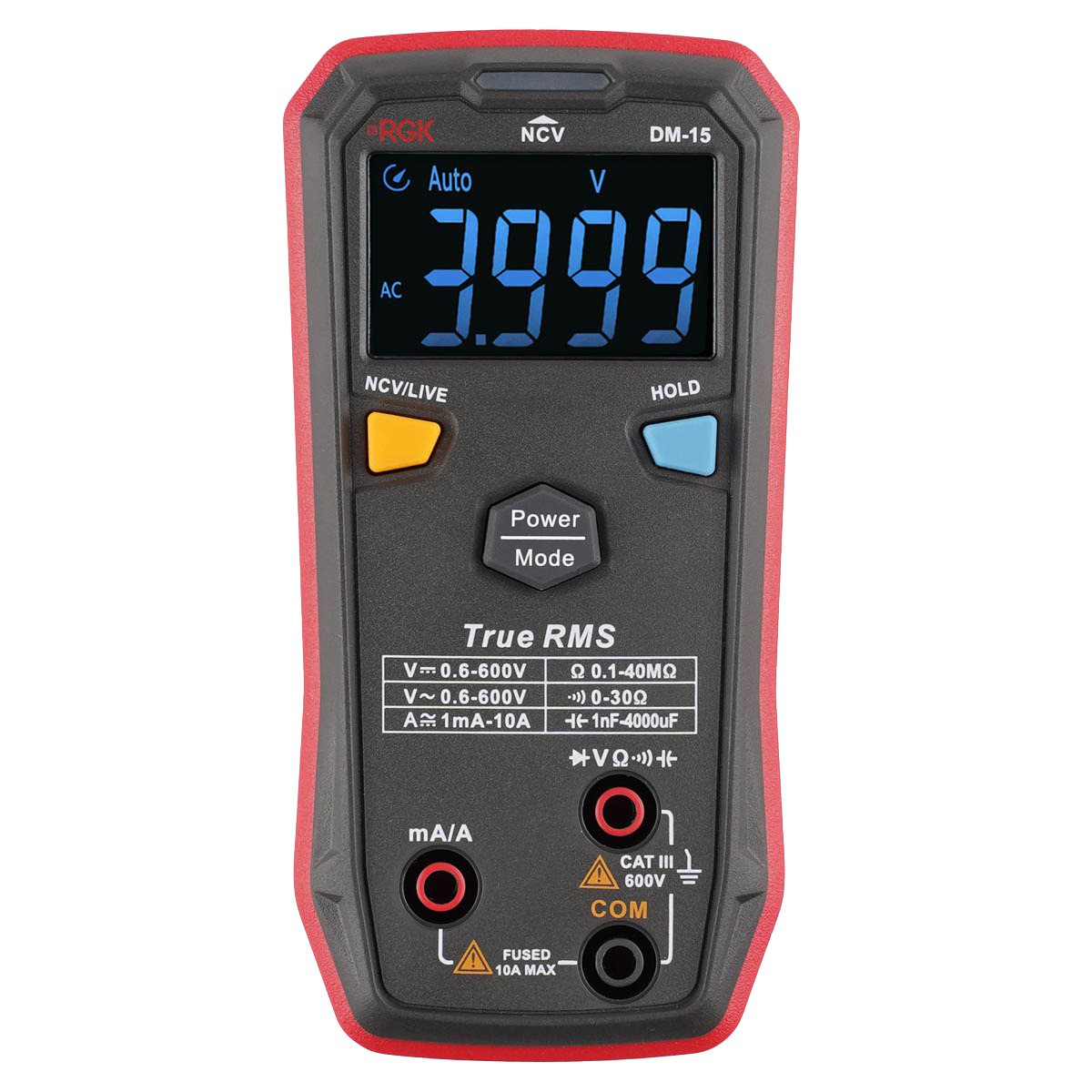

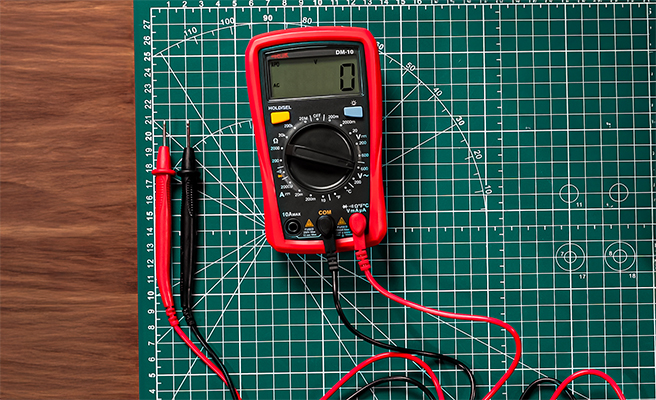

В комплекте, также идут два щупа – красный и черный. Красный щуп подключается к разъему, обозначенному как VΩCX+, а черный – к разъему com. Для бытовых задач отлично подойдет мультиметр RGK DM-15, который сочетает простоту использования и точность измерений.

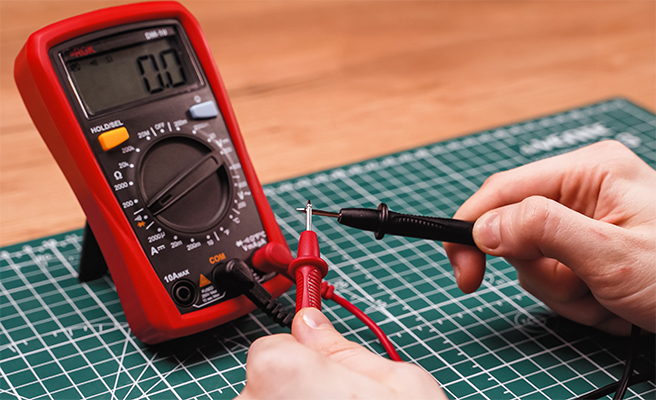

Важно помнить, что перед началом измерений необходимо убедиться в исправности прибора. Для этого щупы закорачивают между собой – на дисплее должны отображаться нули или доли Ома. Если прибор показывает "1", это означает, что он готов к работе, но диапазон измерений еще не выбран.

Как проверить резистор не выпаивая: визуальная проверка

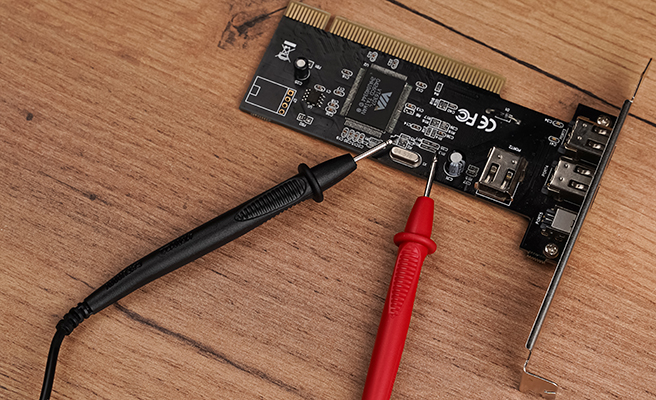

Проверка на работоспособность непосредственно на плате без его выпайки может быть трудоемким процессом, поэтому начать стоит с визуального осмотра. Прежде всего, внимательно осмотрите корпус на предмет повреждений, сколов и надежности закрепления выводов.

О неисправности могут свидетельствовать следующие признаки:

  • Потемнение корпуса. Сгоревший резистор часто имеет потемневшую поверхность – полностью или частично в виде колец. Слабое потемнение может указывать на перегрев, который не привел к полному выходу детали из строя.
  • Характерный запах. Если резистор сгорел, может ощущаться специфический запах гари.
  • Стирание маркировки. Поврежденная или стертая маркировка также может быть признаком неисправности.
  • Сгоревшие дорожки на плате. Если на плате видны следы повреждений, это может указывать на проблемы с компонентом.

Если визуальный осмотр выявил один или несколько из этих признаков, резистор рекомендуется выпаять и заменить на новый с таким же номиналом. Однако важно помнить, что внешний осмотр не всегда гарантирует точное определение исправности. Резистор может выглядеть как новый даже при оборванном контакте, поэтому для полной диагностики потребуется использование мультиметра.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед началом измерений важно правильно подготовить мультиметр к работе. Для этого включите прибор и выполните несколько простых шагов:

  1. Проверка исправности прибора. Замкните щупы между собой. Если мультиметр исправен, на дисплее отобразятся нули или доли Ома. Это свидетельствует о том, что в цепи нет обрыва.
  2. Проверка разомкнутой цепи. Разомкните щупы. На исправном, при этом должна отображаться цифра "1" и выбранный диапазон измерений.

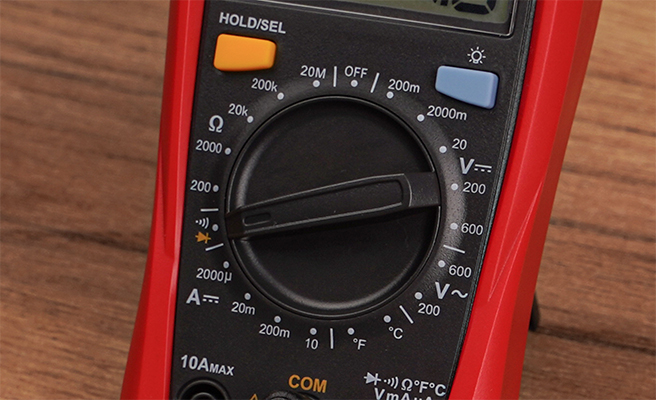

  3. Выбор режима. В зависимости от задачи, установите переключатель в режим "Измерение сопротивления" (Ω) или "Прозвонка". Для измерения сопротивления выберите диапазон, который ближе к предполагаемому номиналу резистора.
  4. Подключение щупов. Красный щуп подключите к разъему VΩCX+, а черный – к разъему com.

Если вы используете мультиметр RGK DM-15, его яркий дисплей и интуитивное управление упростят процесс настройки. Перед измерениями убедитесь, что прибор работает корректно, чтобы избежать ошибок в диагностике.

Как прозвонить резистор

Режим "Прозвонка" (если он доступен на вашем мультиметре) используется для проверки целостности цепи, проходящей через резистор, или для обнаружения короткого замыкания. Этот режим особенно полезен для резисторов с небольшим номиналом, обычно до 70 Ом.

Для выполнения прозвонки выполните следующие шаги:

  1. Установка режима. Поверните регулятор мультиметра к значку диода или звукового сигнала.
  2. Подключение щупов. Приложите щупы к выводам резистора.
  3. Интерпретация сигнала. Если цепь исправна и токопроводящая, мультиметр издаст звуковой сигнал. Отсутствие сигнала может указывать на обрыв или неисправность резистора.

Важно помнить, что для резисторов с номиналом выше 70 Ом режим прозвонки неэффективен, так как сигнал может быть слишком слабым для его обнаружения. В таких случаях лучше использовать режим измерения сопротивления. Если вы работаете с профессиональным оборудованием, например, мультиметром RGK DM-40, его высокая чувствительность и точность помогут провести диагностику даже в сложных условиях.

Как определить номинал резистора по маркировке

Для проверки работоспособности важно знать его номинал. Определить его можно по цветовой маркировке или специальной системе обозначений, особенно для SMD-резисторов.

Цветовая маркировка:

На корпусе нанесены цветные полосы, каждая из которых соответствует определенному числу или множителю. Например, первые две полосы обозначают численное значение, третья – множитель, а четвертая – допуск. Для точного определения номинала можно воспользоваться таблицей цветовой маркировки.

Маркировка SMD-резисторов:

Из-за малых размеров SMD-резисторы маркируются цифрами и буквами. Существует два основных формата:

  • Трех- или четырехзначный код. Первые две или три цифры указывают на численное значение, а последняя – на множитель (степень 10). Например, маркировка "472" означает 47 × 10² = 4700 Ом.
  • Две цифры и буква. В этом случае цифры обозначают код, а буква – множитель. Для расшифровки используется таблица стандарта EIA-96.

Для точных измерений можно использовать мультиметр RGK DM-50 с поверкой, который обеспечивает высокую точность и подходит для работы с резисторами любого типа. Правильное определение номинала упрощает диагностику и подбор замены для неисправного компонента.

Проверка сопротивления постоянного резистора

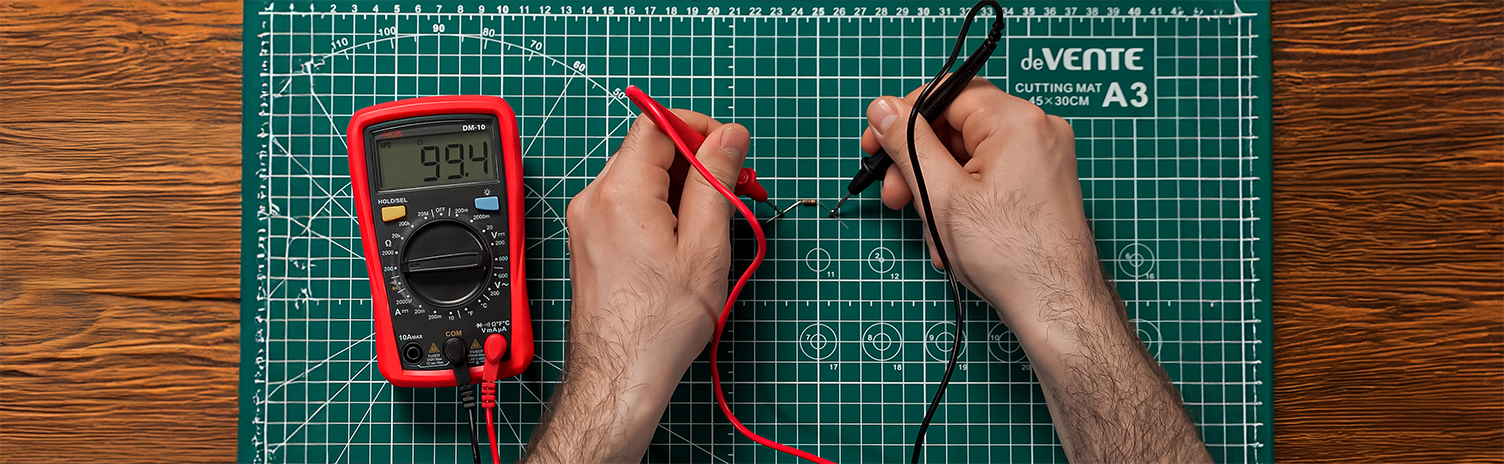

Для проверки сопротивления постоянного резистора необходимо выполнить следующие действия:

  • Подготовка. Если резистор установлен на плате, рекомендуется выпаять одну из его ножек, чтобы исключить влияние других компонентов схемы.
  • Настройка. Установите переключатель мультиметра в режим измерения сопротивления (Ω) и выберите диапазон, который ближе к предполагаемому номиналу резистора. Например, для резистора 1 кОм выберите диапазон 2 кОм или выше.
  • Подключение щупов. Подсоедините один щуп к выпаянной ножке резистора, а второй – к свободной.
  • Считывание показаний. Если резистор исправен, на дисплее отобразится значение, близкое к номиналу с учетом допустимого отклонения. Если на экране появится "1", это указывает на обрыв цепи.

Важно: Если с одной стороны резистора впаян конденсатор, эту ножку можно считать условно свободной, и измерения можно проводить без выпайки. Для работы с SMD-резисторами, которые имеют малые размеры, также рекомендуется выпаивать одну ножку для точности измерений.

Использование мультиметра RGK DM-40 с его широким функционалом и высокой точностью упрощает процесс проверки сопротивления, особенно при работе с прецизионными резисторами.

Проверка переменного резистора

Проверка переменного резистора, который имеет как минимум три ножки, несколько сложнее, чем проверка постоянного. Вот пошаговая инструкция:

  • Проверка общего сопротивления. Подсоедините щупы мультиметра к крайним ножкам резистора. На дисплее должно отобразиться значение, близкое к номиналу, указанному на корпусе. Если значение сильно отличается, резистор может быть неисправен.
  • Проверка плавности изменения сопротивления. Подключите один щуп к средней ножке, а второй – к одной из крайних. Медленно вращайте ручку переменного резистора. Сопротивление должно плавно изменяться от нуля до общего значения или наоборот. Если сопротивление скачет или отсутствует, это указывает на неисправность токосъемника.
  • Диагностика обрыва. Если при вращении ручки сопротивление не изменяется или показывает бесконечность, это свидетельствует о пропадании контакта внутри резистора.

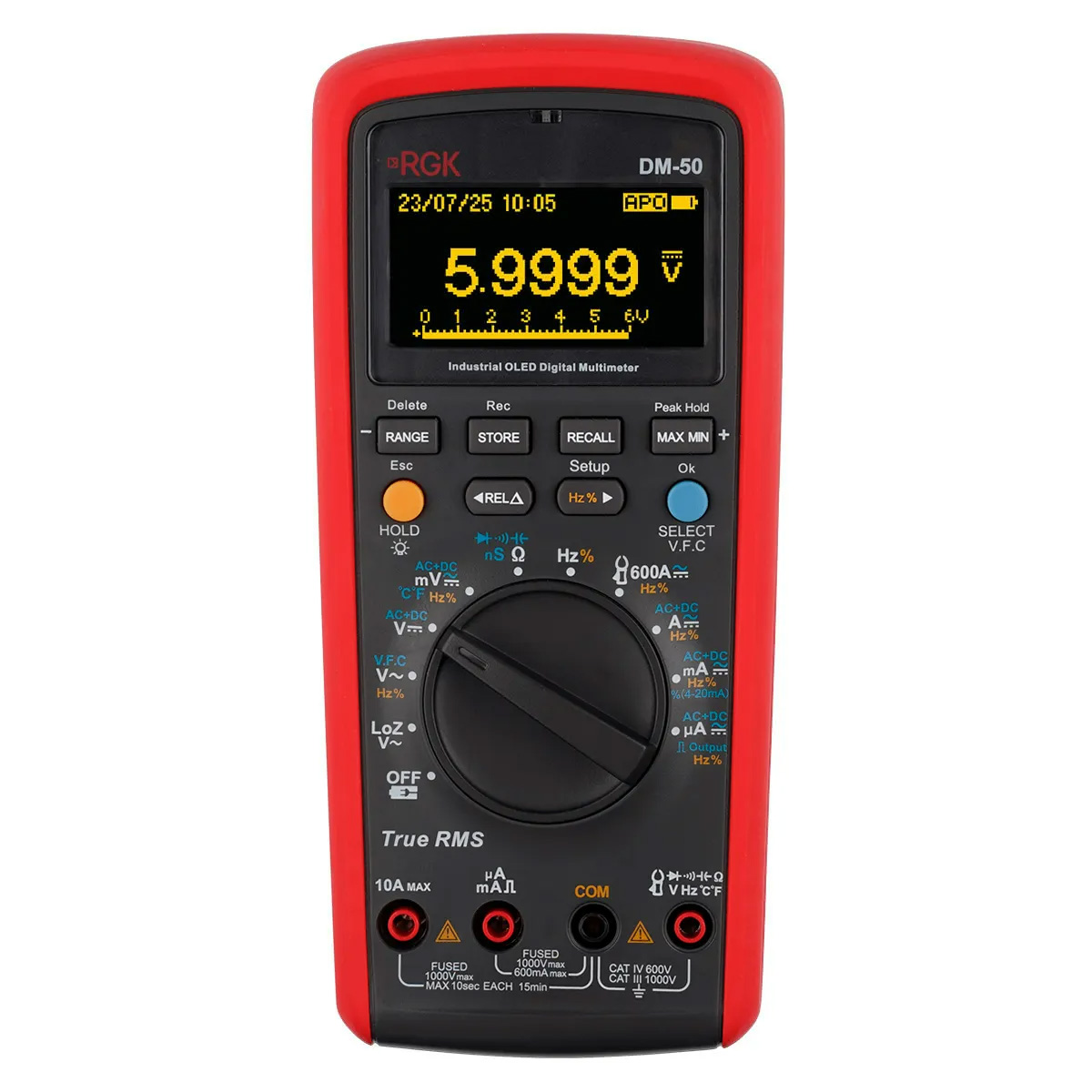

Для более точных измерений рекомендуется выпаять резистор из схемы, чтобы исключить влияние других компонентов. Использование профессионального мультиметра RGK DM-50 с его высокой точностью и надежностью особенно полезно при работе с переменными резисторами, где важно фиксировать малейшие изменения сопротивления.

Проверка резистора мультиметром – это важный навык для любого, кто работает с электрическими схемами. Правильная настройка прибора, внимательный осмотр и знание методов измерения помогут быстро и точно диагностировать неисправности. Визуальная проверка позволяет выявить явные повреждения, а использование мультиметра дает возможность точно определить сопротивление и целостность цепи.

Для бытовых задач отлично подойдет мультиметр RGK DM-15, который сочетает в себе простоту использования и точность измерений. В профессиональных условиях, где требуется высокая точность и надежность, рекомендуется использовать мультиметр RGK DM-40 или RGK DM-50 с поверкой. Эти приборы обеспечивают комплексный подход к диагностике и подходят для работы с резисторами любого типа.

Следуя описанным рекомендациям, вы сможете эффективно проверять резисторы, избегая ошибок и обеспечивая стабильную работу электронных устройств. Помните, что правильная диагностика – это залог долговечности и надежности ваших схем.
