Как правильно пользоваться лазерным уровнем

Лазерный уровень позволяет с высокой точностью создавать видимые линии и точки на поверхностях, значительно упрощая и ускоряя выполнение различных работ, включая разметку и выравнивание. В отличие от традиционных методов, таких как использование пузырьковых уровней, отвесов и рулеток, нивелир обеспечивает более высокую точность, скорость и удобство.

Пренебрежение правилами эксплуатации может привести к ошибкам и необходимости переделывать работу, что влечет за собой лишние затраты времени и материалов. Поэтому важно знать, как пользоваться лазерным уровнем правильно, чтобы добиться качественного результата и избежать распространенных ошибок.

Лазерный уровень — это измерительный прибор, который проецирует одну или несколько видимых лазерных линий и/или точек на поверхность, служащих в качестве ориентира для выравнивания объектов относительно горизонтальных, вертикальных или наклонных плоскостей. Главными элементами прибора являются лазерный излучатель и магнитный компенсатор, который отвечает за самовыравнивание.

Основные задачи: выравнивание, разметка, контроль плоскостей

Приборы используются для широкого спектра задач как в профессиональной, так и в бытовой сферах. К основным из них относятся:

• Выравнивание: Определение и корректировка отклонений от горизонтальной или вертикальной плоскости. Это необходимо при выравнивании полов, стен, потолков, установке мебели и оборудования.
• Разметка: Нанесение точных линий и точек для определения положения будущих конструкций, элементов декора или коммуникаций. Можно легко разметить стены для поклейки обоев, укладки плитки, установки перегородок или монтажа полок и картин.
• Контроль плоскостей: Проверка ровности существующих поверхностей, таких как стены, пол или фундамент. Лазерный луч, направленный вдоль поверхности, наглядно демонстрирует все отклонения от идеальной плоскости.

Удобство по сравнению с традиционными методами

Если знать, как правильно пользоваться лазерным уровнем, то прибор очень прост и удобен в использовании. Для работы с ним не требуется специальных навыков, достаточно внимательно ознакомиться с инструкцией к прибору. Устройство позволяет работать в одиночку, в то время как при использовании отвеса или длинного строительного уровня часто требуется помощь ассистента. Проецируемые линии хорошо видны на различных поверхностях, что облегчает процесс разметки и контроля. Самовыравнивание лучей сильно упрощает и ускоряет подготовку к работе.

Точность и скорость работы

Лазерный луч представляет собой четкую и абсолютно ровную линию, видимую даже на значительном расстоянии. Это позволяет выполнять разметку и выравнивание с минимальными погрешностями, что особенно важно при проведении ответственных строительных и отделочных работ. Кроме того, это оборудование значительно ускоряет процесс работы по сравнению с традиционными методами. Например, разметка стен для укладки плитки занимает считанные минуты, в то время как с обычным строительным уровнем на это может уйти значительно больше времени.

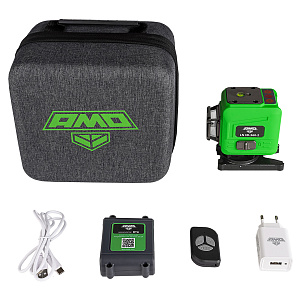

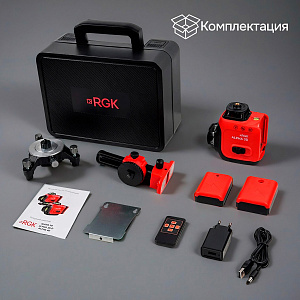

Комплектация лазерного уровня

Комплект поставки оборудования может различаться в зависимости от модели и производителя. В набор могут входить следующие элементы, которые необходимо освоить, чтобы понять как пользоваться лазерным нивелиром:

• Штатив: Используется для надежной фиксации уровня на определенной высоте и обеспечения его неподвижности. Штативы могут быть различной конструкции, с регулируемой высотой и наклонной площадкой.
• Мишень (отражающая пластина) с нанесенной разметкой, которая используется для улучшения видимости лазерного луча, особенно на больших расстояниях или при ярком освещении. Некоторые мишени оснащены магнитами для крепления к металлическим поверхностям.
• Пульт позволяет дистанционно управлять всеми функциями,что полезно в тех случаях, когда нет возможности быстро подойти к прибору.
• Батарейки или аккумулятор: Рекомендуется иметь запасной комплект элементов питания, особенно при длительных работах. Некоторые модели могут работать от сети через адаптер.
• Очки, как и мишени, также могут улучшить видимость лазерного луча.

Установка и настройка

Правильная установка и настройка - один из важнейших моментов того, как использовать строительный лазерный уровень.

• Выбор места: Установите оборудование на устойчивую и ровную поверхность. Если поверхность неровная, используйте штатив или трегер. Убедитесь, что на пути лазерного луча нет никаких препятствий, которые могут привести к его преломлению или искажению.
• Установка на треногу: Если вы используете штатив, надежно закрепите на нем устройство с помощью резьбового соединения. Отрегулируйте высоту штатива до необходимого уровня. Убедитесь в устойчивости всей конструкции, чтобы исключить случайное падение или смещение.
• Большинство самовыравнивающихся уровней имеют маятниковый механизм, который автоматически устанавливает лазерные лучи в горизонтальное или вертикальное положение в пределах определенного диапазона (обычно ±3-5°). Во время процесса выравнивания прибор может издавать звуковой сигнал или мигать индикатором. Дождитесь окончания процесса самовыравнивания, прежде чем приступать к работе. Если прибор установлен со слишком большим наклоном (за пределами диапазона самовыравнивания), сигнал или мигание могут продолжаться, указывая на необходимость выровнять прибор вручную.

Как работает лазерный уровень

Осепостроитель генерирует тонкий и яркий луч света. Внутри приборов конфигурации 360° излучатель направляет луч на специальную призму, которые разворачивает его в замкнутую плоскость.

• Горизонтальные лучи: Проецируются параллельно плоскости горизонта. Используются для выравнивания поверхностей, таких как пол или потолок, а также для горизонтальной разметки стен при поклейке обоев или укладке плитки.
• Вертикальные лучи: Проецируются перпендикулярно плоскости горизонта. Применяются для выравнивания вертикальных поверхностей, таких как стены, дверные и оконные проемы, а также для вертикальной разметки при установке перегородок, поклейке обоев или укладке плитки.

В зависимости от конструкции и функциональности выделяют несколько основных типов оборудования:

• Лазерный крест: Горизонтальный и вертикальный лучи пересекаются под прямым углом. Это очень удобно при укладке плитки, монтаже гипсокартона и других работах, требующих точного совмещения горизонтальных и вертикальных линий.
• Комбинированные модели 3D и 4D являются наиболее распространенным типом и подходят для большинства внутренних работ.
• Точечные лазерные уровни: Проецируют отдельные лазерные точки, которые применяются, например, при установке светильников или переносе точек с пола на потолок.
• Ротационные лазерные уровни: Оснащены вращающейся лазерной головкой, которая проецирует лазерную линию на 360 градусов, с которой можно работать на расстоянии в несколько сотен метров (необходим приемник). Очень удобны для работы в больших помещениях и на открытых площадках, позволяя создавать горизонтальную или вертикальную плоскость по всему периметру. Некоторые модели могут также проецировать вертикальную ось.

Использование мишени

Отражающая пластина нужна для улучшения видимости лазерного луча в следующих ситуациях:

• Работа на больших расстояниях: На больших расстояниях интенсивность луча может снижаться, что снижает его видимость. Мишень с отражающей поверхностью позволяет лучше визуализировать луч даже на значительном удалении от прибора.
• Работа при ярком освещении: При ярком естественном или искусственном освещении луч может быть плохо различим. Мишень с контрастным фоном и специальным покрытием делает его более заметным.
• Определение точного положения луча: Пластины часто имеют нанесенную разметочную шкалу или перекрестие, что облегчает точное определение центра и выполнение замеров.

При работе медленно перемещайте мишень до тех пор, пока линия не станет наиболее четко видна на ее поверхности или не попадет в центр разметочного элемента. Затем зафиксируйте положение отражателя и используйте его в качестве ориентира.

Выравнивание пола

При выравнивании пола построитель плоскостей используется для определения уровня будущей стяжки или укладки напольного покрытия.

1. Установите осепостроитель в центре помещения на ровной поверхности или штативе. Включите режим построения горизонтальной плоскости. Желательно иметь модель с разверткой 360° и максимально низким расположением горизонта. Один из таких приборов - RGK ALPHA 3D-D.
2. С помощью рейки определите самую высокую точку на существующем полу. Зафиксируйте значение в этой точке. Это будет минимальная высота, на которую можно залить стяжку.
3. Отрегулируйте высоту лазерного луча таким образом, чтобы отметка на рейке, соответствующая минимальной высоте стяжки, совпадала с ним.
4. Пройдитесь по всему помещению с рейкой, отмечая на стенах уровень лазера. Эти отметки будут служить ориентиром для установки маяков под стяжку. Маяки устанавливаются таким образом, чтобы их верхняя плоскость находилась на уровне отмеченной линии.
5. После установки маяков можно приступать к заливке стяжки, ориентируясь на установленные маяки.

Подробнее ознакомиться с таким нивелирами можно здесь.

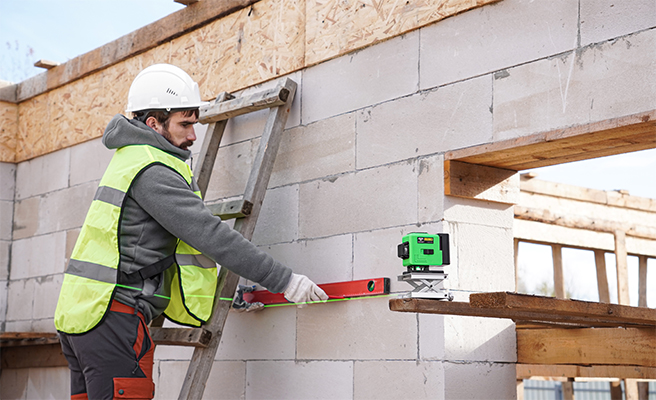

Выравнивание стен

Как пользоваться лазерным уровнем для стен - пошаговая инструкция:

1. Установите прибор максимально близко к стене на ровной поверхности или штативе. Включите режим построения вертикальной плоскости.
2. Направьте вертикальный луч вдоль стены.
3. С помощью рулетки измерьте расстояние между лучом и стеной в нескольких точках по всей высоте. Эти измерения покажут отклонения стены от вертикальной плоскости.
4. На основании полученных данных определите необходимую толщину выравнивающего слоя (штукатурки или гипсокартона) в различных точках.
5. Для установки маяков под штукатурку вертикальный лазер используется в качестве ориентира. Маяки ставятся параллельно лучу.

Выравнивание потолка

Лазерный уровень применяется для разметки при монтаже натяжных или подвесных потолков.

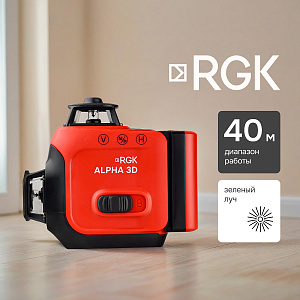

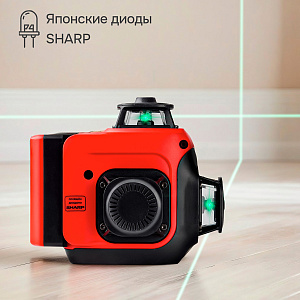

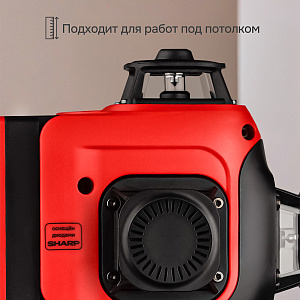

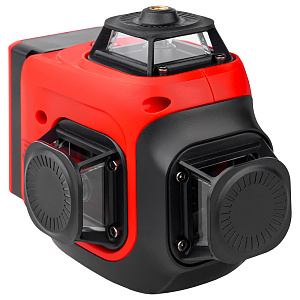

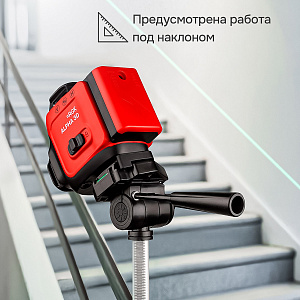

1. Желательно иметь нивелир 360° с высоким горизонтом, такой как RGK ALPHA 3D, и элевационный (подъемный) штатив или распорную штангу. Включите режим построения горизонтальной плоскости.
2. Линия на стенах покажет уровень будущего потолка.
3. Сделайте отметки, которые будут служить ориентиром для крепления направляющих профилей каркаса подвесного потолка или багета натяжного потолка.

Выравнивание фундамента

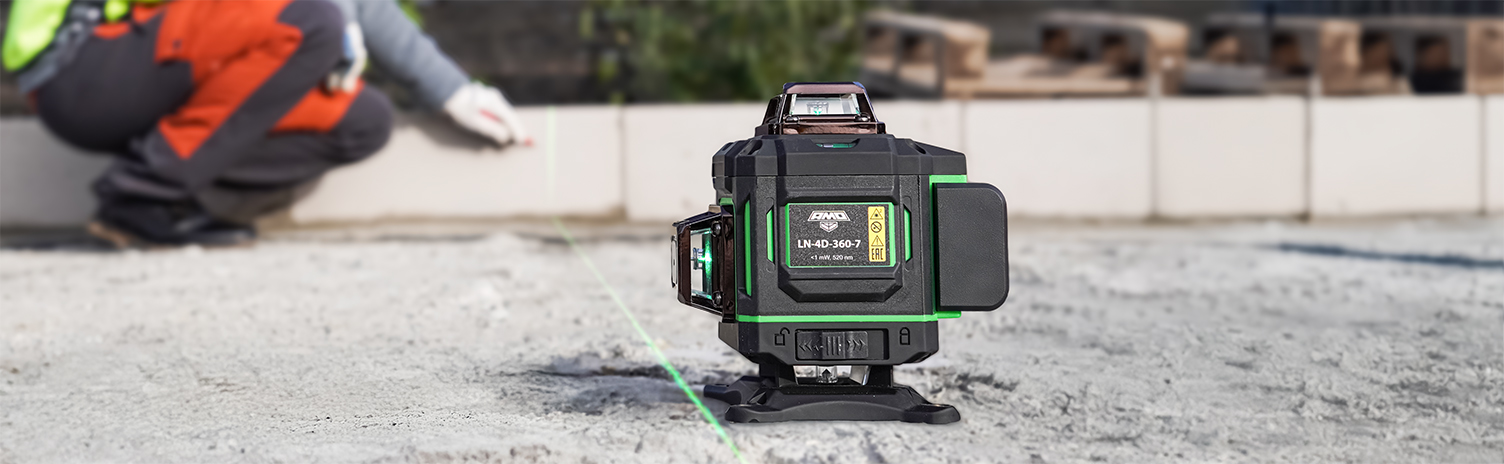

Лучший выбор при работе на улице - модель с импульсным режимом и приемником. Хороший пример - RGK PR-4D Green. Более удобный и профессиональный вариант - ротационный нивелир. Лазер используется для контроля горизонтальности верхней плоскости фундамента при его заливке.

1. Установите лазерный уровень в центре будущего сооружения на ровной поверхности или штативе. Включите режим построения горизонтальной плоскости.
2. С помощью рейки измерьте расстояние от лазерного луча до верхней плоскости опалубки в нескольких контрольных точках по периметру фундамента.
3. Убедитесь, что расстояние одинаковое во всех контрольных точках. Допустимые отклонения обычно указываются в проектной документации (например, не более 1 см на 10 метров фундамента).
4. В процессе заливки бетона периодически контролируйте уровень, чтобы избежать отклонений от горизонтальной плоскости.

Установка столбов и заборов

Построитель плоскостей помогает точно выровнять столбы забора по вертикали и обеспечить одинаковую высоту их верхней части.

1. Для проверки вертикальности столбов установите включите вертикальный лазерный луч. Совместите лазерный луч с одной стороной столба и убедитесь, что луч проходит параллельно всей высоте столба. Любое отклонение луча от края столба указывает на его неправильное положение.
2. Для выравнивания столбов по высоте установите прибор таким образом, чтобы проецировался горизонтальный лазерный луч на уровне желаемой высоты верхней части забора. Отметьте эту высоту на каждом столбе по линии лазерного луча. При установке столбов ориентируйтесь на эти отметки, чтобы обеспечить одинаковую высоту всех столбов.

Укладка плитки

Оборудование значительно упрощает и ускоряет укладку плитки на стены и пол, позволяя создавать ровные линии и углы. Как пользоваться лазерным уровнем при укладке плитки? Этапы следующие:

1. Включите режим построения перекрестных лучей (горизонтального и вертикального).
2. Совместите точку пересечения линий с углом первой плитки или с другой контрольной точкой.
3. Лазерный будут служить ориентиром для укладки первого ряда плитки по горизонтали и вертикали.
4. Для укладки последующих рядов плитки продолжайте ориентироваться на лучи, следя за тем, чтобы края плиток совпадали с проецируемыми линиями. 3D и 4D модели подходят для этой работы лучше других, т.к. их линии видны по всему периметру помещения, что особенно удобно при облицовке ванной комнаты или других помещений, где плитка укладывается на нескольких стенах.
5. При необходимости можно использовать только горизонтальный или только вертикальный луч. Например, при укладке фриза или бордюра хватит и горизонта.

Как использовать лазерный уровень при ярком свете ?

В таких условиях рекомендуется вспомнить следующие приемы:

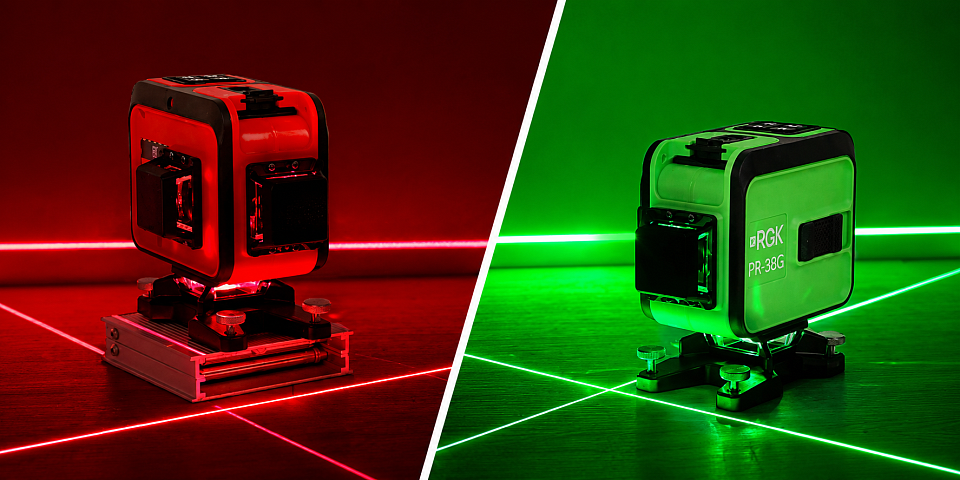

• Используйте осепостроитель с зеленым лучом, который лучше виден при ярком освещении.
• Применяйте приемник (детектор) лазерного излучения. Этот прибор улавливает невидимый лазерный луч даже тогда, когда он не виден глазу, и подает звуковой или световой сигнал при его обнаружении, что позволяет работать на больших расстояниях.
• Используйте очки и мишени.
• Старайтесь затенять рабочую зону, если это возможно.

Как работать без штатива ?

Хотя штатив обеспечивает наиболее устойчивое и точное положение инструмента, в некоторых ситуациях можно применить альтернативные способы установки без штатива.

• Установите нивелир на ровную и устойчивую поверхность, такую как стол, полка или подоконник. Убедитесь, что поверхность не вибрирует и не скользит.
• Используйте специальные крепления или держатели с магнитами, стяжками, зажимами или струбцинами, которые позволяют фиксировать устройство на вертикальных или горизонтальных поверхностях.
• Используйте подручные средства для создания ровной подставки, например, книги или деревянные бруски.
• Некоторые модели имеют встроенный трегер с ножками, которые регулируются по высоте для ровной установки.

При работе без штатива особенно важно обеспечить неподвижность уровня во время работы, чтобы избежать ошибок в разметке.

Как работать с моделями 360 градусов и 4D ?

Приборы с функцией построения плоскости на 360 градусов и 4D-модели (проецирующие 4 плоскости на 360 градусов, 2 горизонтальные и 2 вертикальные) обладают рядом особенностей и преимуществ. Как выглядит такой инструмент? Посмотрите на RGK ALPHA 4D, это одно из лучших предложений на рынке.

• Широкий охват: Проекция по всему периметру помещения или рабочей зоны, что позволяет одновременно выполнять разметку на всех стенах, потолке и полу.
• Удобство планировки: Уровни 360° идеально подходят для планировки помещений, позволяя легко определить уровень пола и потолка по всему периметру, а также разметить стены для установки мебели, перегородок или декоративных элементов.
• Экономия времени: Благодаря широкому охвату и возможности одновременной работы в нескольких плоскостях, такое оборудование значительно экономит время при выполнении масштабных ремонтных и строительных работ.

В чем преимущества лазерного нивелира ?

• Экономия времени: Современная техника позволяет выполнять разметку и выравнивание гораздо быстрее, чем традиционные методы.
• Повышение точности: Обеспечивает высокую точность измерений и минимизирует вероятность ошибок.
• Удобство и простота использования: Для работы не требуется специальных навыков, а сам процесс является более удобным и менее трудоемким.
• Универсальность: Оборудование может использоваться для широкого спектра задач как внутри помещений, так и на улице.
• Работа в одиночку: Многие работы могут выполняться одним человеком без помощи ассистента.

Как правильно хранить лазерный уровень ?

Для того чтобы инструмент служил вам долго и сохранял свою точность, необходимо соблюдать простые правила ухода и хранения.

• Очистка: регулярно очищайте корпус и линзу лазера мягкой сухой тканью без ворса. Не используйте для очистки абразивные материалы или растворители, которые могут повредить поверхность прибора.
• Хранение: храните устройство в защитном чехле или кейсе в сухом и чистом месте, защищенном от пыли, влаги, экстремальных температур и несанкционированного доступа.
• Батарейки: если вы не планируете использовать лазерный уровень в течение длительного времени, извлеките батарейки, чтобы предотвратить их протекание и повреждение прибора. Аккумуляторные батареи следует хранить заряженными.
• Проверка точности: периодически проверяйте точность линий, особенно после транспортировки или падений. Процедуру проверки точности можно найти в инструкции к прибору и выполнить самостоятельно. При обнаружении значительных отклонений рекомендуется обратиться в сервисный центр для калибровки.
• Избегайте механических повреждений: бережное отношение к прибору и избегание ударов и падений помогут сохранить его точность и продлить срок службы. Механические воздействия могут привести к сбою настроек лазера и необходимости калибровки. Не пытайтесь самостоятельно устранять серьезные неисправности — доверьте это профессионалам.
