Виды нивелирования в геодезии

Нивелирование представляет собой комплекс геодезических работ, направленных на определение разности высот между точками земной поверхности относительно выбранного исходного уровня, такого как уровень моря или условный репер. Эта процедура является фундаментом для проектирования инженерных сетей, строительства зданий и создания точных топографических карт, позволяя заказчику получить детализированный план рельефа или цифровую модель местности. Итогом работ становятся точные высотные координаты, которые критически важны для расчета объемов земляных масс, обеспечения правильного водоотвода и контроля осадки сооружений. Правильно подобранные виды нивелирования позволяют избежать дорогостоящих ошибок на этапе закладки фундамента и монтажа конструкций, гарантируя долговечность и безопасность любого объекта капитального строительства.

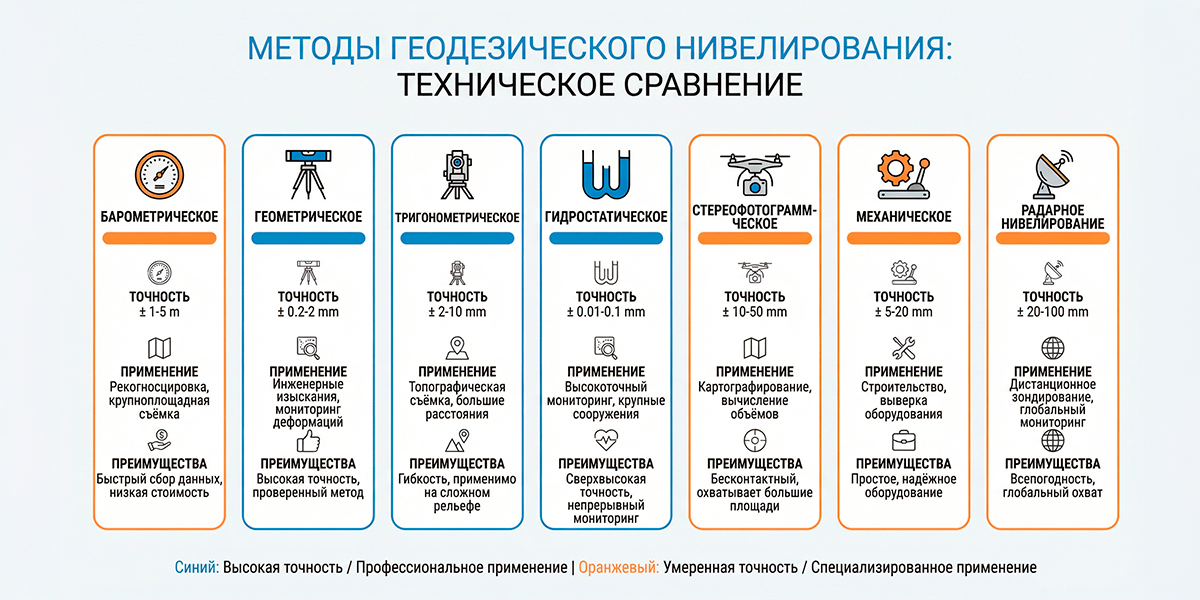

В основе барометрического нивелирования лежит физическая зависимость между атмосферным давлением и высотой точки над уровнем моря. Известно, что при подъеме вверх давление воздуха снижается, а при спуске — растет. За эталонные параметры обычно принимается величина давления у поверхности моря или в другом заранее известном пункте, который служит началом системы координат. Современная цифровая аппаратура для этого метода оснащена встроенными барометрическими формулами и автоматически выполняет расчеты, учитывая температуру и влажность воздуха.

Несмотря на технологическое совершенство современных приборов, точность этого метода остается сравнительно низкой: погрешность измерений может достигать 2 метров. Однако барометрическое нивелирование незаменимо при предварительных изысканиях в горных районах или на труднодоступных участках, где проложение традиционного нивелирного хода физически невозможно или экономически нецелесообразно. Оно позволяет быстро охватить большие территории, предоставляя данные для составления мелкомасштабных карт и планов.

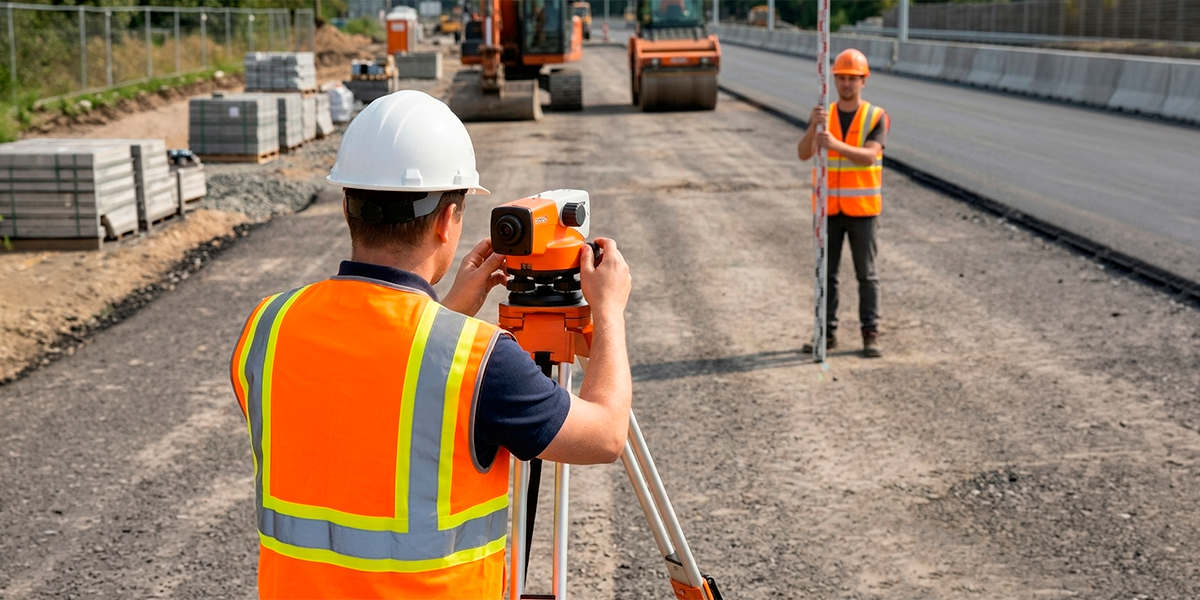

Один из основных видов нивелирования, признан самым распространенным и наиболее точным способом определения превышений в современной геодезии. Принцип работы заключается в использовании горизонтального визирного луча оптического нивелира, который устанавливается в стационарное положение. Специалист снимает отсчеты по вертикальным рейкам с градуированной шкалой, установленным в точках измерения. Разница между этими отсчетами и дает искомое превышение.

В зависимости от расположения оборудования выделяют два основных способа: нивелирование "из середины" и "вперед". При работе "из середины" нивелир устанавливается примерно на равном удалении от двух реек, что позволяет компенсировать кривизну земли и ошибки рефракции лучей. На обширных участках с незначительными перепадами рельефа часто применяется нивелирование по квадратам. Эта методика позволяет создать детальную сетку высотных отметок, на основе которой выполняется расчет объемов грунта и составляется проектная документация для планировки участка.

Существуют четыре класса точности геометрического нивелирования: от I (высокоточного, с погрешностью до 0,5 мм на 1 км хода) до IV (технического, допускающего ошибку до 10 мм на 1 км). Высокие классы точности обязательны при мониторинге деформаций плотин, атомных станций и других уникальных объектов.

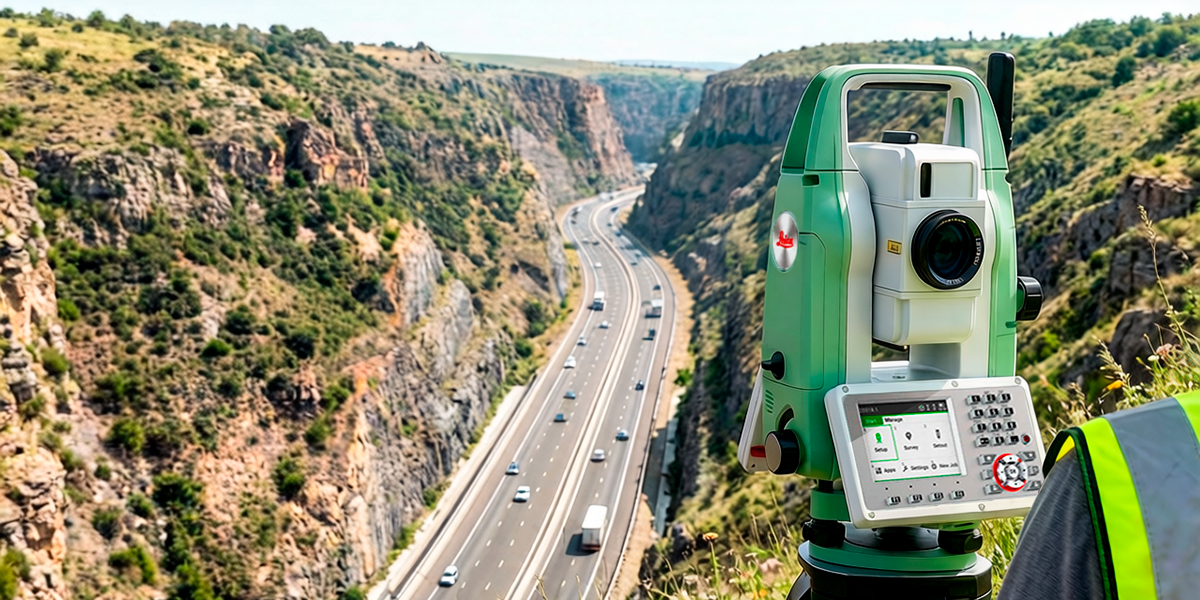

Тип нивелирования, который базируется на решении прямоугольного треугольника, где искомое превышение является одним из катетов. Для получения результата геодезическое оборудование, например теодолит или современный тахеометр, измеряет угол наклона визирной оси и горизонтальное расстояние до объекта. Затем, применяя тригонометрические формулы, прибор или инженер вычисляет разность высот.

Этот метод особенно эффективен на местности с большими перепадами высот, в оврагах, горах или при необходимости измерения через препятствия, такие как реки или автомагистрали. Хотя тригонометрическое нивелирование несколько уступает геометрическому в точности (типичная погрешность составляет около 3 мм на станцию), его универсальность и высокая скорость полевых этапов делают его незаменимым в промышленном и гражданском строительстве.

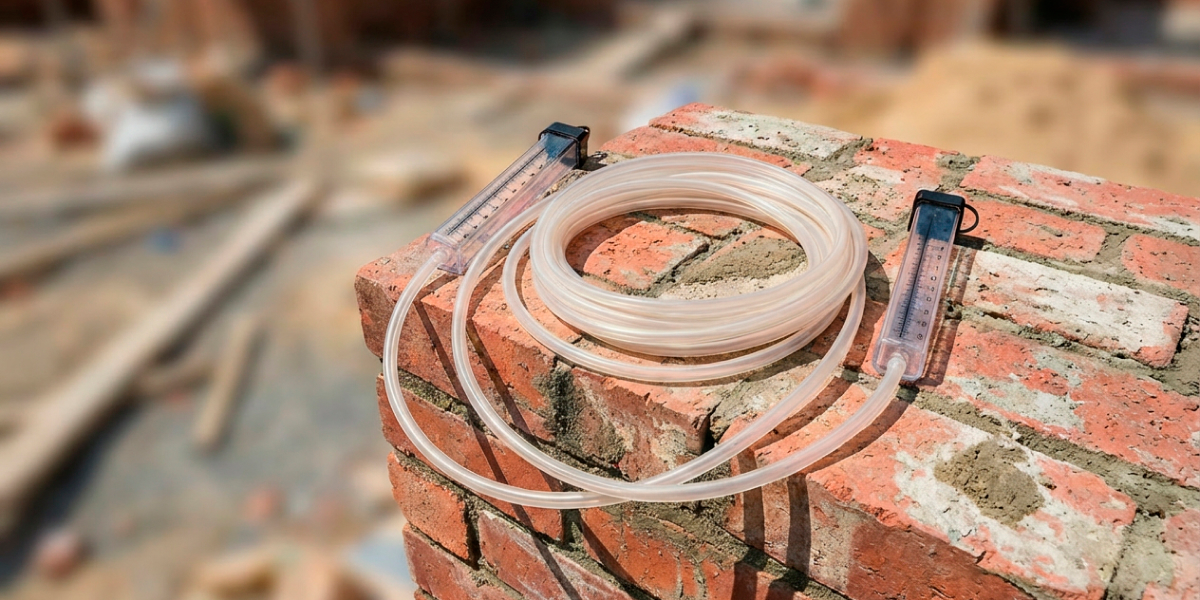

Гидростатический метод опирается на фундаментальный закон сообщающихся сосудов: поверхность жидкости в них всегда находится на одном горизонтальном уровне. Устройство состоит из двух измерительных колб, соединенных гибким шлангом и заполненных водой. Когда одна из колб перемещается вдоль вертикальной оси, уровень воды в ней меняется относительно шкалы на резервуаре, что позволяет определить разность высот.

Метод обеспечивает впечатляющую точность (до 2 мм), однако его применение ограничено длиной соединительного шланга. Гидростатическое нивелирование идеально подходит для работы внутри помещений, в тесных шахтах или тоннелях, где видимость ограничена перегородками. Также на этом принципе строятся стационарные системы автоматического геотехнического мониторинга, которые в режиме реального времени отслеживают малейшие изменения положения конструкций ответственных зданий и сооружений.

Это высокотехнологичный дистанционный метод, предполагающий исследование рельефа по материалам аэрофотосъемки или спутниковым данным. С помощью специализированного программного обеспечения создается стереопара снимков, которая позволяет восстановить пространственные координаты и высоты точек на земной поверхности.

Данный вид работ востребован при картографировании огромных территорий, создании атласов и цифровых моделей местности (ЦММ). Использование беспилотных летательных аппаратов значительно упростило полевые этапы, позволяя оперативно получать данные для площадных объектов со сложной географией. Результаты такой съемки служат основой для крупномасштабных топографических планов, необходимых при территориальном планировании.

Механическое нивелирование в современном строительстве чаще всего реализуется через системы автоматического управления техникой. Прибор, называемый нивелиром-автоматом, оснащен высокоточным отвесом и датчиками, которые фиксируют профиль участка в процессе движения транспортного средства. Проектная поверхность загружается в контроллер экскаватора или грейдера, и система автоматически корректирует положение ковша или отвала.

Такая технология исключает человеческий фактор и позволяет выдерживать проектные отметки с высокой точностью в динамике. Это существенно повышает производительность при дорожном строительстве и подготовке оснований под крупные промышленные объекты. Механический способ обеспечивает быстрый сбор данных о рельефе, преобразуя их в электронный графический файл для последующей обработки.

Радиолокационное или спутниковое нивелирование считается одним из самых передовых методов, использующих возможности ГНСС-технологий (GPS/ГЛОНАСС). Прибор устанавливается над пунктами и связывается со спутниками на орбите для определения абсолютных трехмерных координат каждой точки. Разность полученных высотных значений позволяет вычислить превышение с предельной точностью.

Метод разделяется на статические измерения (для создания высокоточных опорных сетей на больших расстояниях) и работу в режиме реального времени (RTK). Режим RTK обеспечивает точность около 2-3 см, что вполне достаточно для оперативного контроля земляных работ и разбивки трасс линейных объектов. Использование радиолокационного оборудования позволяет значительно сократить время изысканий на масштабных объектах.

Для реализации любого из перечисленных видов нивелирования в геодезии требуются надежные инструменты. Эффективность изысканий напрямую зависит от того, насколько исправен и точен используемый прибор. Важно понимать, что поверка геодезических приборов является обязательным этапом подготовки к работам. Она подтверждает соответствие инструмента его метрологическим характеристикам и гарантирует достоверность полученных результатов. Без регулярной поверки данные измерений могут быть признаны недействительными при прохождении государственной экспертизы.

Оптические нивелиры

Это проверенная временем классика, которую ценят за надежность и автономность. Основные элементы — зрительная труба с качественной оптикой и компенсатор, который автоматически удерживает визирную линию в горизонтальной плоскости.

Для ежедневной работы на строительной площадке отличным выбором будет RGK N-32. Этот прибор обладает 32-кратным увеличением и обеспечивает точность ±1 мм на километр двойного хода. Его корпус защищен по стандарту IPX6, что позволяет проводить измерения даже в условиях сильного запыления или дождя.

Если же задача требует максимально высокой точности (I и II классы), применяется прецизионный инструмент RGK N-05. В паре с инварными рейками он обеспечивает СКО не более 0,5 мм/км, что необходимо при мониторинге уникальных инженерных сооружений и монтаже сложного промышленного оборудования.

Цифровые нивелиры

Современные цифровые нивелиры — это компьютеризированные системы, которые полностью автоматизируют процесс снятия отсчетов. Прибор распознает специальный штрих-код на рейке, выполняет измерения и сохраняет результаты во внутреннюю память. Это исключает ошибки, связанные с неправильным прочтением шкалы или усталостью оператора.

Высокоточный цифровой нивелир FOIF EL302A относится к приборам прецизионного класса. Он выполняет замер менее чем за 2 секунды с точностью до 0,7 мм при использовании инварной рейки. Наличие дисплея и буквенно-цифровой клавиатуры упрощает ввод данных и контроль процесса в полевых условиях.

Лазерные нивелиры

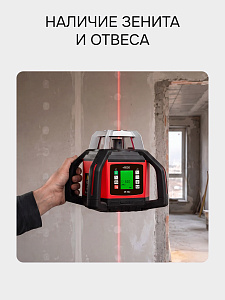

В строительстве и отделке зданий лазерные нивелиры стали незаменимым инструментом благодаря наглядности проецируемых плоскостей. Они позволяют одному человеку выполнять разметку без помощи напарника, что существенно экономит ресурсы. Среди них выделяют линейные осепостроители и ротационные системы.

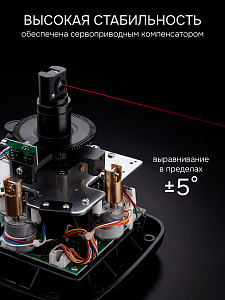

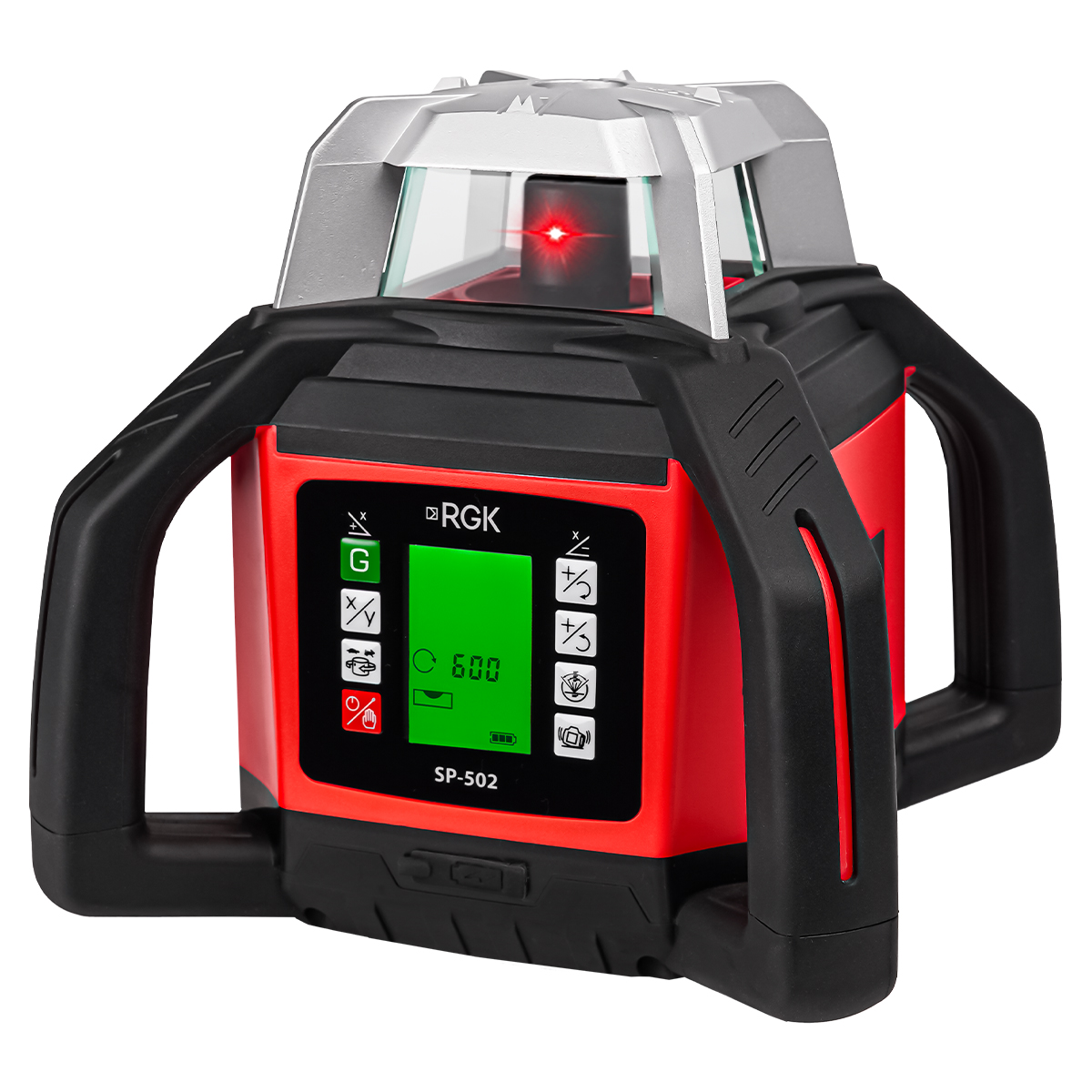

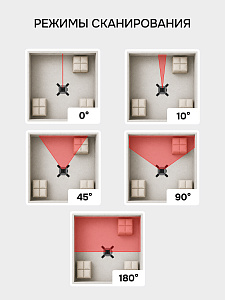

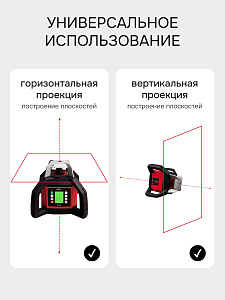

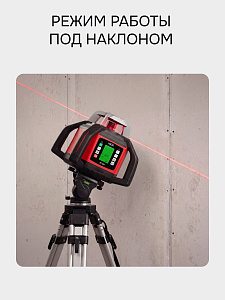

Для работы на открытых пространствах большой протяженности (до 500 метров в диаметре) используется ротационный нивелир RGK SP-502. Его главное преимущество — возможность задавать наклон лазерной плоскости по двум осям с точностью до сотых долей процента, что критично при создании систем водоотведения и планировке территорий.

Нивелирование является ключевым этапом любых геодезических изысканий, обеспечивающим вертикальную точность реализации проекта. Выбор конкретного вида работ — будь то классическое геометрическое нивелирование или современное радиолокационное исследование — зависит от требуемого класса точности, масштаба объекта и особенностей рельефа. Использование современного оборудования, такого как высокоточные оптические и цифровые приборы, позволяет специалистам нашей компании решать задачи любой сложности с гарантированным результатом. Помните, что качественный нивелирный план и своевременный мониторинг деформаций — это залог надежности вашего будущего здания и эффективности всех инвестиций в строительство.
