Виды геодезических приборов

Геодезические приборы — это высокоточное оборудование для измерения углов, расстояний и высот, необходимое в строительстве, картографии и землеустройстве. Основной арсенал профессионала включает тахеометры, нивелиры, теодолиты и спутниковые системы навигации (GNSS). Выбор конкретного устройства зависит от требуемой точности и специфики объекта: от простой разбивки фундамента до сложнейшего деформационного мониторинга. Хотите разобраться во всех технических тонкостях видов геодезических приборов и узнать, какой из них сэкономит ваше время и бюджет? Читайте наш подробный разбор далее!

Если вы только начинаете свой путь в строительстве или проектировании, обилие сложных названий может сбить с толку. Но не волнуйтесь, мы разберем всё по полочкам.

Что такое геодезический прибор?

В самом широком смысле, геодезический прибор — это специализированное измерительное устройство, созданное для того, чтобы с максимальной точностью определять характеристики земной поверхности и объектов на ней. Эти инструменты позволяют специалистам получать достоверные данные о координатах точек, вычислять площади участков и проектировать будущие сооружения без риска критических ошибок. Сегодня это не просто линейка и уровень, а, чаще всего, тахеометры — сложнейшие системы, объединяющие в себе высокоточное оптическое стекло, электронику и мощное программное обеспечение.

Основное назначение всех видов геодезического оборудования — минимизировать пресловутый человеческий фактор. Когда мы работаем над крупными проектами, даже мизерная погрешность может обернуться миллионными убытками при строительстве. Поэтому каждый уважающий себя специалист стремится использовать современные устройства, которые прошли строгий метрологический контроль и гарантируют надежность результата. Будь то землеустройство, картография или мониторинг состояния дамбы — без этих инструментов работа просто остановится.

Давайте перейдем к конкретике и рассмотрим основные геодезические приборы. Мир геодезии богат на устройства, и каждое из них имеет свою задачу. Чтобы ваша работа была эффективной, важно понимать, какие вопросы закрывает та или иная модель.

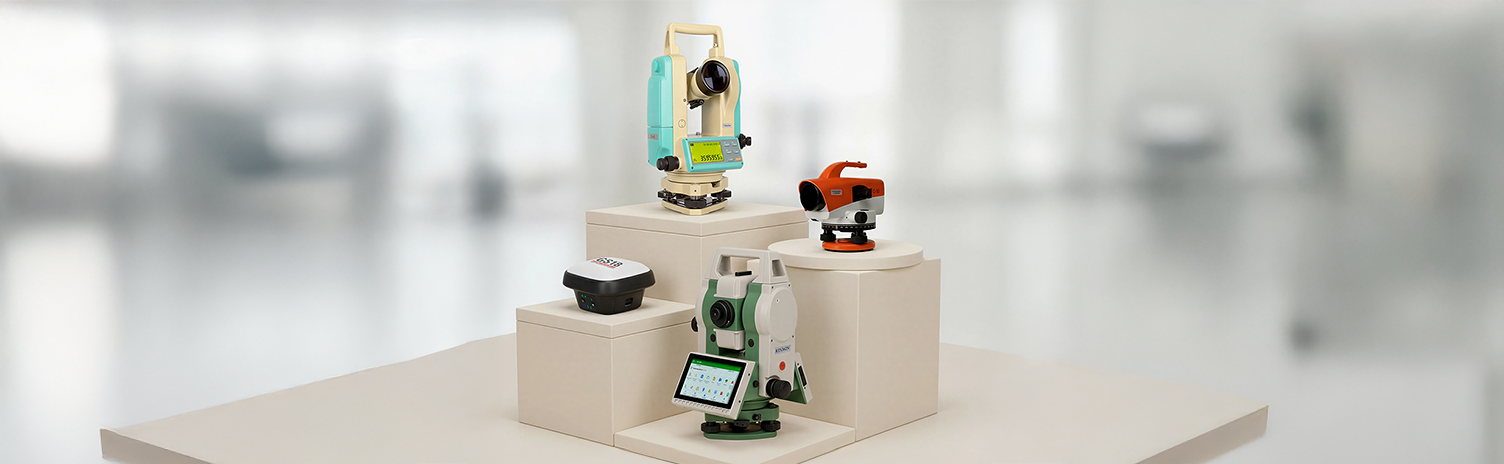

Типы геодезических приборов и их предназначение

Весь спектр оборудования можно разделить на несколько ключевых групп в зависимости от того, что именно мы измеряем: углы, расстояния или высотные отметки.

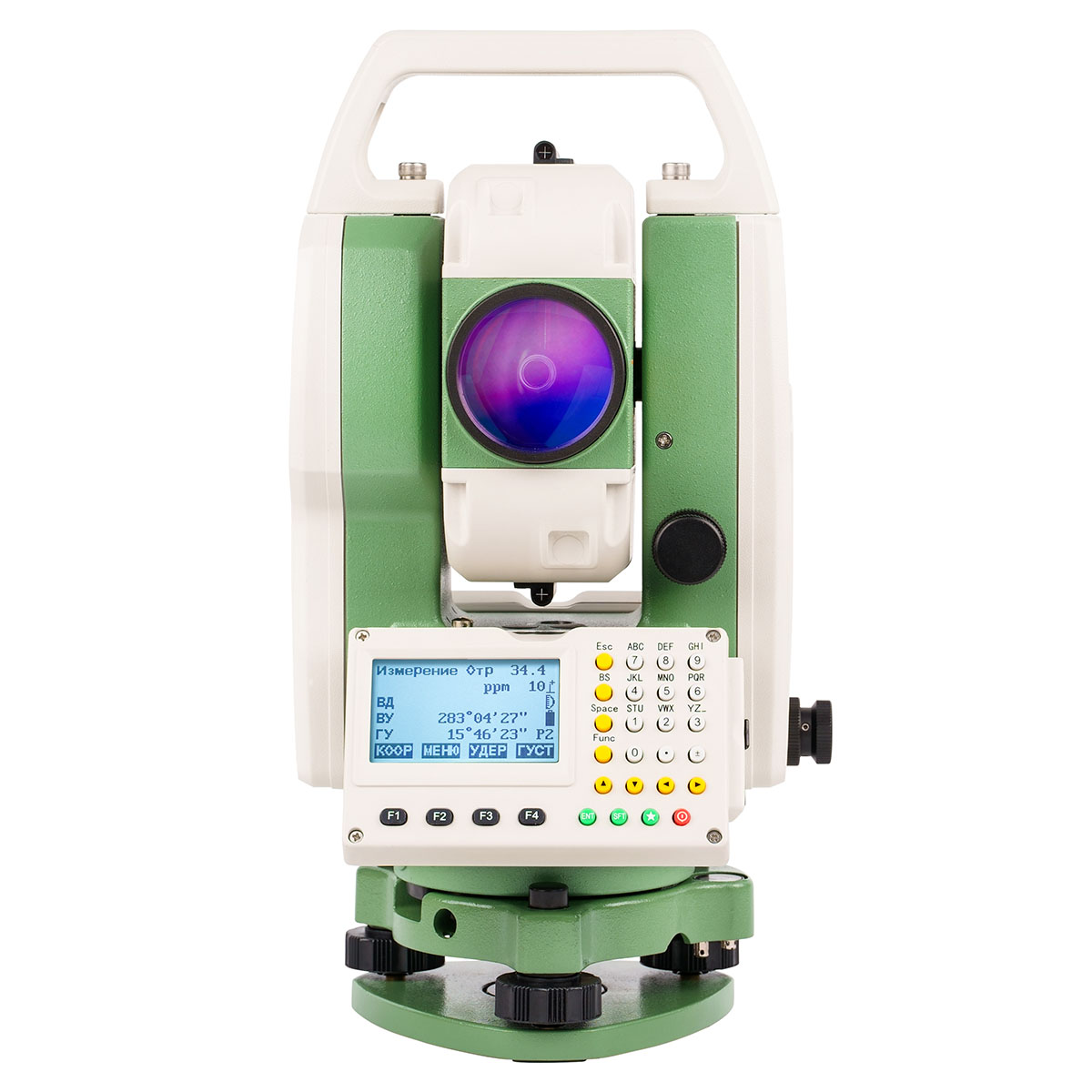

Универсальные приборы

К ним относится тахеометр — настоящий король стройплощадки. Он заменяет собой сразу несколько инструментов, измеряя углы, расстояния и автоматически рассчитывая координаты точки на местности. Современные электронные тахеометры востребованы благодаря своей многофункциональности: они хранят данные во внутренней памяти и позволяют моментально передавать их на компьютер для дальнейшей обработки.

Высотные приборы

Здесь лидируют нивелиры. Если вам нужно узнать разницу высот (превышение) между объектами, без них не обойтись. Они незаменимы при заливке полов, установке фундамента и прокладке дорог.

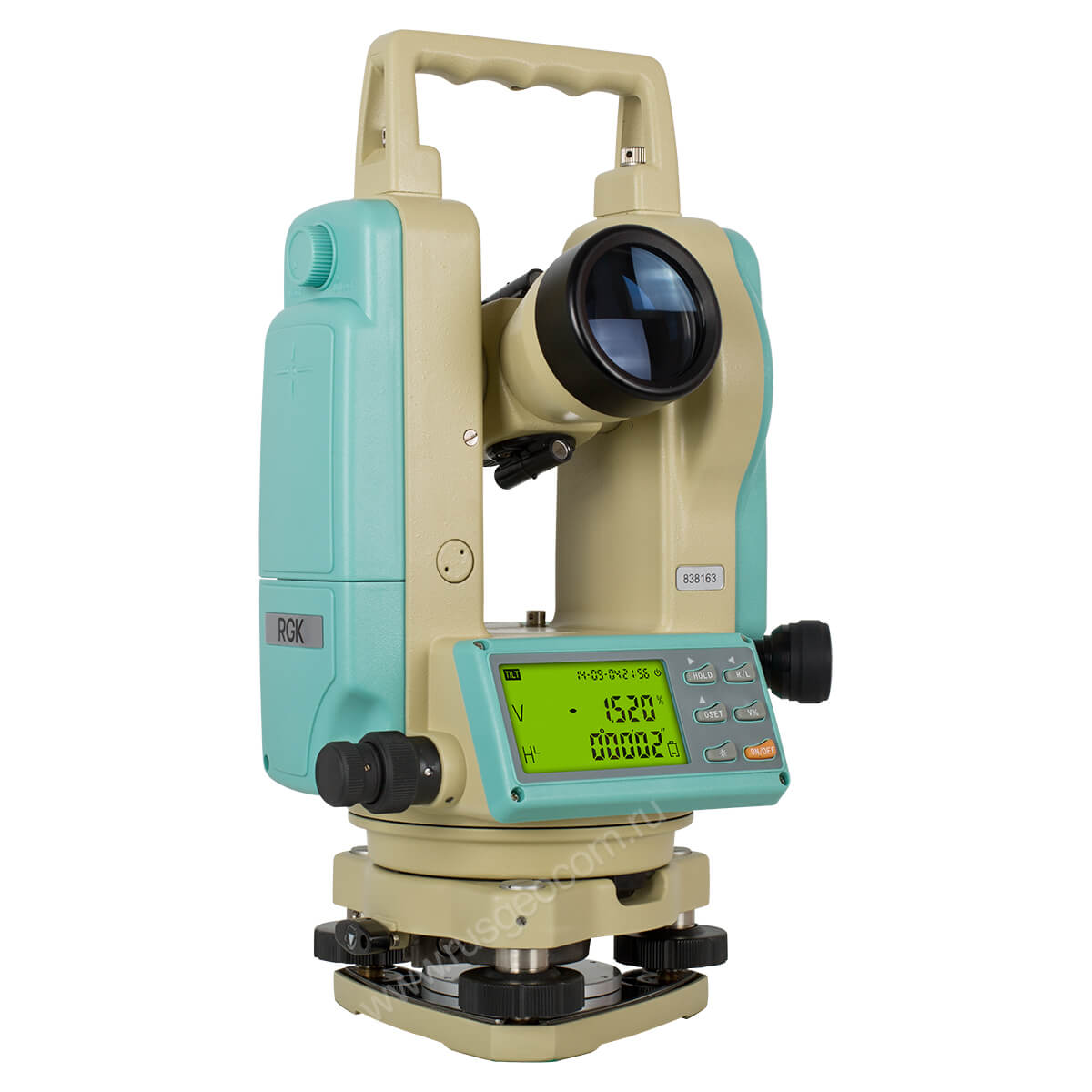

Угломерные инструменты

Классические теодолиты сфокусированы на измерении горизонтальных и вертикальных углов. Хотя их функции часто берет на себя тахеометр, теодолиты до сих пор активно применяются в прикладной геодезии из-за своей надежности и доступной цены.

Спутниковые системы

Геодезические GPS/GNSS приемники используют сигналы от группировок спутников (таких как ГЛОНАСС, GPS, Galileo и BeiDou) для определения координат в любой точке планеты с точностью до нескольких миллиметров. Наряду с тахеометрами это один из главных типов геодезических приборов.

Средства измерения расстояний

Компактные лазерные дальномеры (или лазерные рулетки) позволяют мгновенно получить дистанцию до объекта одним нажатием кнопки. Это очень удобный инструмент для внутренних работ и предварительных замеров.

Поисковое оборудование

Трассоискатели кабельных линий помогают обнаружить скрытые под землей кабели и коммуникации. Это критически важно, чтобы не допустить повреждения сетей во время ремонтных или земляных работ.

Не стоит забывать и про вспомогательные инструменты, такие как штативы геодезические и вешки геодезические. Без надежной конструкции штатива даже самый дорогой прибор не даст точного результата из-за вибраций. А вешка служит опорой для отражателей или спутниковых антенн, позволяя точно зафиксировать точку съемки.

Выбор оборудования — это всегда баланс между вашими целями, требуемой точностью и бюджетом. Поверьте нашему опыту: не всегда стоит покупать самую дорогую модель, если ее функции не будут востребованы в вашей ежедневной практике.

Как выбрать геодезический прибор для строительных работ?

Если ваша область деятельности — возведение зданий, то на первом месте стоят скорость работы и простота эксплуатации в суровых условиях. Вот какие виды геодезических инструментов лучше подойдут для базовой стройки:

• Для начальной разметки участка и контроля фундамента идеальным комплектом будет оптический или лазерный нивелир в паре со штативом и рейкой. Это бюджетно и надежно.
• Для более сложных задач, таких как вынос осей или расчет объемов земляных работ, лучше приобрести электронный тахеометр. Обратите внимание на наличие защиты от пыли и влаги (индекс IP), так как строительная площадка — это агрессивные условия.
• Если вам предстоит работать на открытых пространствах большой площади, спутниковый GPS-приемник станет вашим лучшим другом, экономя часы, которые вы бы потратили на прокладку теодолитных ходов.

Всегда уточняйте, внесен ли прибор в Госреестр. Это дает возможность официально сдавать результаты работ в контролирующие органы. Также проверьте наличие официальной гарантии и доступность сервисного обслуживания в вашем регионе.

Часто новички спрашивают: "Зачем мне тахеометр, если я могу купить теодолит дешевле?". Давайте разберемся в ключевых отличиях основных геодезических инструментов.

Отличия между электронным тахеометром и теодолитом

Главное отличие заключается в автоматизации и комплексном подходе. Теодолит — это инструмент узкой специализации, предназначенный преимущественно для измерения углов. Чтобы получить расстояние с его помощью, нужно использовать дополнительные методы или нитяной дальномер, что увеличивает погрешность и время работы. Кроме того, при работе с оптическим теодолитом вам придется вручную вести журналы и делать расчеты.

Электронный тахеометр — это тандем теодолита, дальномера и компьютера. Он сам вычисляет горизонтальные проложения и превышения, а результаты сохраняет в памяти. Да, его цена выше, но он окупается за счет колоссальной экономии времени на каждом этапе съемки.

Преимущества и недостатки аналоговых и цифровых нивелиров

Выбор нивелира — еще одна классическая дилемма. Оптические (аналоговые) модели подкупают своей неубиваемостью. Им не нужно электропитание, они не боятся мороза и стоят совсем недорого. Однако работа с ними требует определенных знаний и ведения журнала.

Цифровые нивелиры — это другой уровень комфорта. Прибор сам считывает информацию со специальной штрих-кодовой рейки, исключая ошибки замыленного глаза оператора. Все данные записываются в память, что крайне важно для таких задач, как исполнительная съемка или высокоточное нивелирование I и II классов. Из минусов — более высокая стоимость и зависимость от аккумулятора.

Каждый проект уникален. Где-то достаточно рулетки, а где-то требуется захват реальности при помощи лазерного сканера.

Какие бывают нивелиры и их особенности

Помимо деления на оптику и цифру, нивелиры различаются по принципу построения плоскости. Самые популярные сегодня — лазерные ротационные нивелиры (построители плоскостей). Они создают линии для работы на больших дистанциях (до 800-900 метров), но также подходят для внутренней отделки поверхности стен и других работ в помещении. Лазерный луч вращается с высокой скоростью, создавая единую рабочую зону для всей бригады.

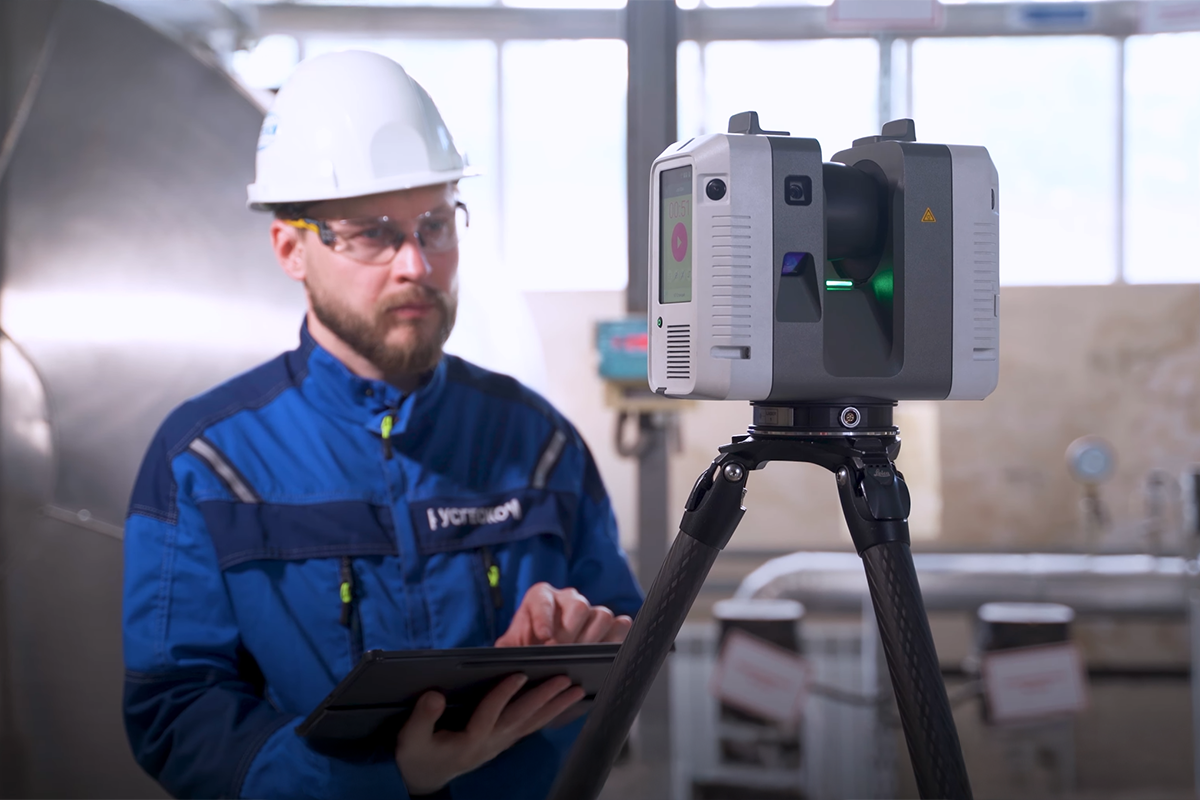

Когда нужно использовать лазерный сканер?

Если ваша задача — создать детальный 3D-план сложного объекта (например, фасада старинного здания или запутанного цеха завода), обычных методов будет недостаточно. В таких случаях применяются лазерные сканеры. Это оборудование за считанные минуты собирает миллионы точек, формируя облако точек. Это высокоточное решение позволяет проводить мониторинг деформаций с невероятной детализацией и создавать цифровые копии реальности для BIM-проектирования.

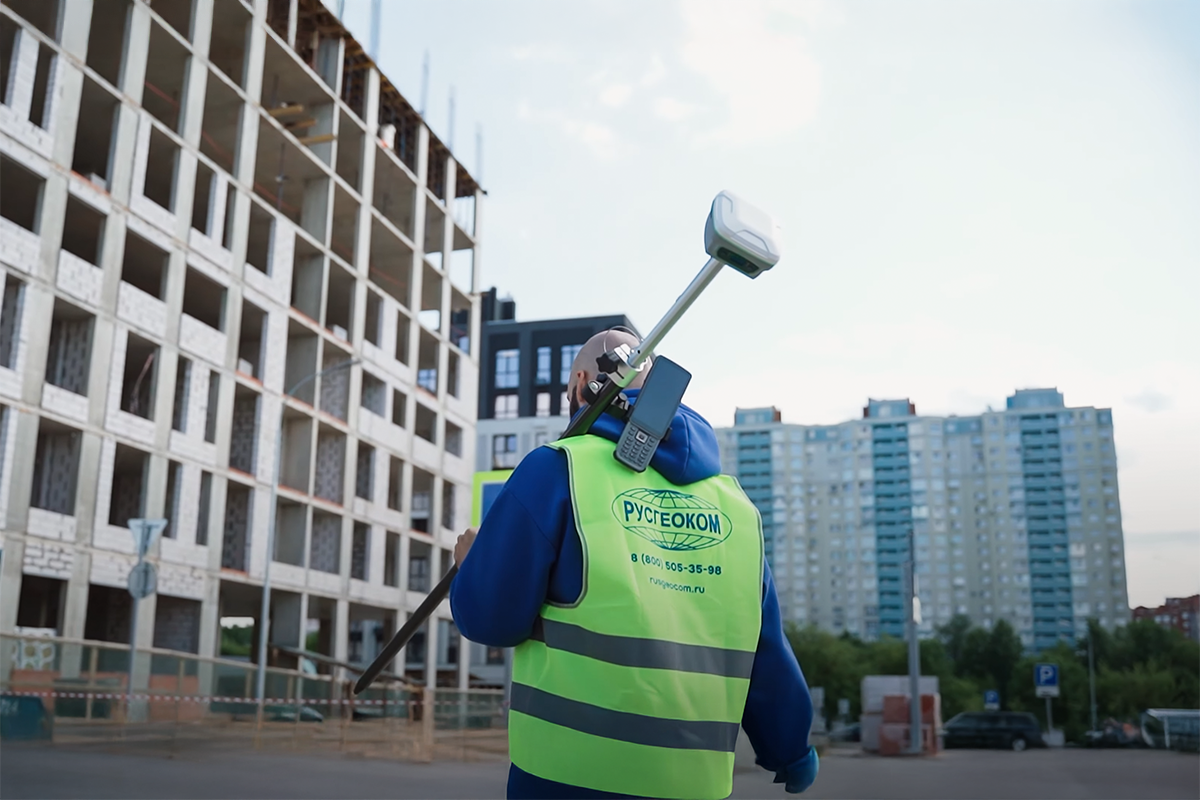

Геодезические приемники: что это и как работают?

Спутниковые приемники геодезического класса — это устройства, которые принимают сигналы от орбитальных группировок. В отличие от бытового навигатора в смартфоне, профессиональный прибор использует специальные алгоритмы для компенсации искажений в атмосфере. Основной принцип работы заключается в измерении времени прохождения сигнала от спутника до антенны приемника. Для достижения сантиметровой точности используется метод RTK (кинематика в реальном времени), когда приемник-ровер получает поправки от базовой станции через интернет или радиоканал.

Что такое GNSS-приборы и их преимущества?

Аббревиатура GNSS расшифровывается как Глобальная Навигационная Спутниковая Система. Ключевое преимущество таких приборов — автономность. Вам не нужно обеспечивать прямую видимость между точками, как при работе с тахеометром. Вы можете работать в одиночку, быстро определяя координаты даже в самых удаленных местах. Современные компактные приемники часто имеют встроенные инерциальные системы (IMU), которые позволяют делать замеры даже при наклоне вехи, что крайне удобно при работе в узких траншеях или под навесами.

Покупка оборудования — это инвестиция, которую нужно защищать. Правильное хранение, своевременная поверка с юстировкой и регулярная консультация со специалистами сервисного центра продлят жизнь вашим помощникам на долгие годы.

Как часто нужно калибровать геодезические приборы?

Геодезическое оборудование — это тонкий механизм. Со временем, из-за вибраций при транспортировке, перепадов температур или случайных ударов, настройки могут сбиваться. Поэтому обязательным правилом является регулярная поверка и калибровка. Обычно рекомендуется проводить эти процессы не реже одного раза в год. Однако, если вы заметили, что погрешность измерений начала расти или прибор перенес серьезное падение, немедленно обратитесь в сервисный центр для внеплановой проверки. Помните: стоимость ошибки на объекте всегда выше стоимости качественного технического обслуживания.
