Уклон канализационной трубы: нормы, расчет и способы проверки при монтаже

Обустройство надежной системы водоотведения — один из наиболее ответственных этапов строительства, ведь малейший промах здесь может привести к частым засорам и застою стоков. В самотечной системе движение жидкости происходит исключительно под действием силы тяжести, а для поддержания стабильного самотека важно правильно рассчитать угол наклона. При слишком маленьком уклоне вода течет медленно, из-за чего тяжелые частицы оседают на стенках, а при слишком большом — вода стремительно убегает вперед, оставляя твердые нечистоты сохнуть на пластике. На оптимальный перепад высот влияет целый ряд факторов: внутренний диаметр используемых участков труб, общая длина горизонтальной трассы, назначение конкретного сантехнического прибора и тип самой сети — внутренняя или наружная.

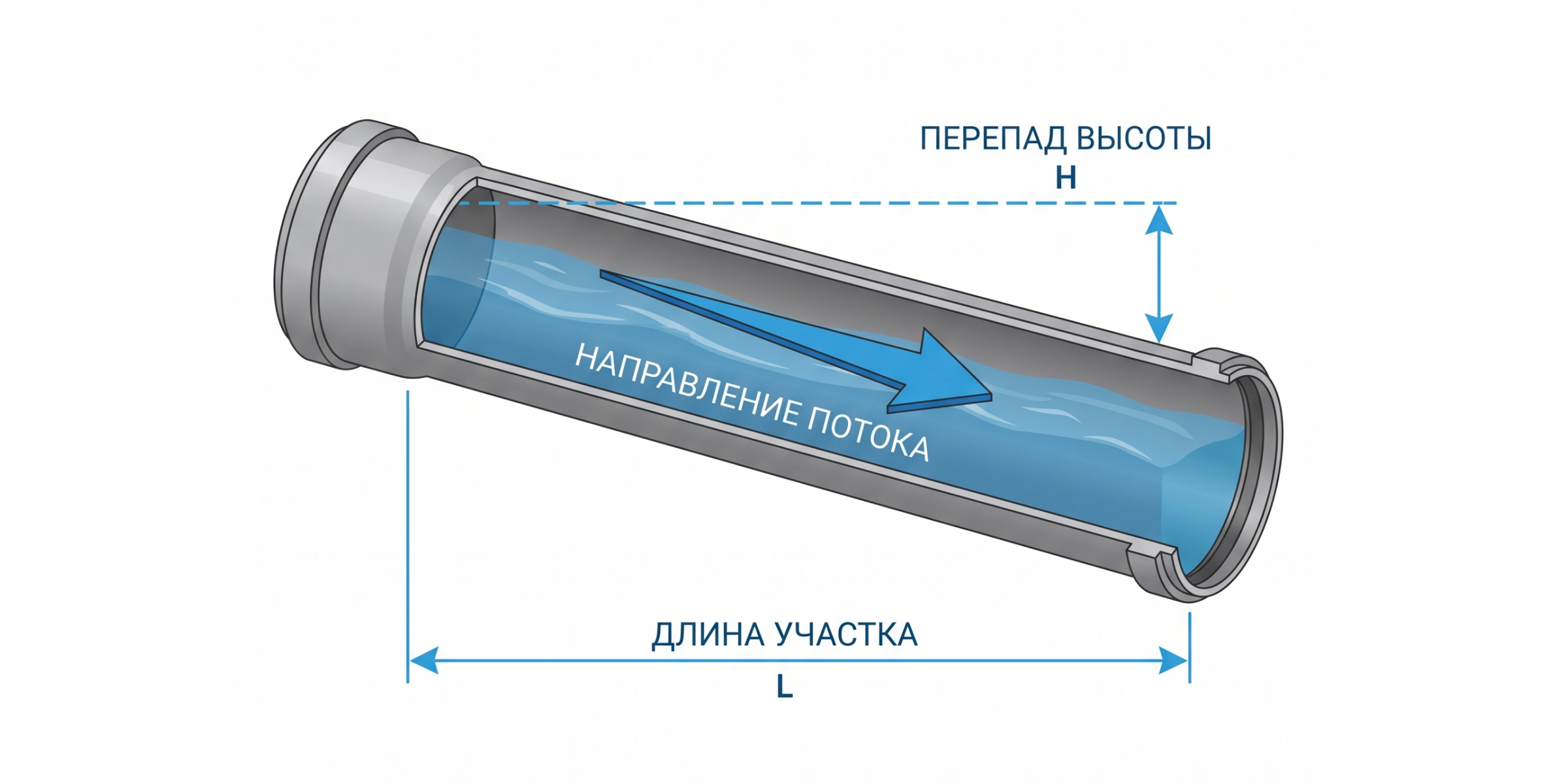

В самотечной системе водоотведения сточные воды движутся за счет естественного перепада высоты между началом и концом горизонтального участка трубопровода. Такая система работает по принципу гравитационного самотечного потока, поэтому правильный уклон является одним из ключевых условий ее стабильной работы.

Проектировщики не измеряют этот параметр в привычных градусах, поскольку на практике отмерить доли градуса на строительной площадке крайне сложно. Вместо этого используется более удобный нормативный показатель — сантиметры уклона на один погонный метр длины. Например, значение 0,02 означает, что на каждом метре трубы должен быть перепад высоты 2 см. Точная разметка и сохранение постоянного угла наклона по всей длине трассы обеспечивают долговечность инженерных коммуникаций и позволяют системе эффективно очищаться самостоятельно.

Для создания стабильных сетей существуют жесткие строительные нормативы и СНИП (актуальные СП 30.13330.2020 и СП 32.13330.2018). Скорость самоочищения потока должна составлять не менее 0,7 м/с при наполнении трубы сточными водами на 50–60%. Рекомендуемый уклон трубы канализации напрямую зависит от диаметра трубы: чем шире проход, тем более пологим может быть наклон. Ниже приведена таблица, содержащая нормативы для основных сантехнических приборов:

Разберем самые ходовые варианты, влияющие на общую схему. Для внутренней разводки диаметром 50 мм, куда подключаются раковины кухни, умывальники и слив для душа, нормативный уклон составляет 3 см на метр, так как стоки здесь содержат обилие жира и взвеси. Для труб диаметром 110 мм, отводящих плотные отходы от унитазов, оптимальный уклон канализационной трубы на метр равен 2 см. В наружной канализации большего диаметра (от 160 мм), изготовленной из прочного оранжевого нпвх, объем стоков выше, поэтому уклон делают более пологим — около 0,8–1,0 см на метр. Применяемый материал НПВХ имеет минимальную шероховатость, что компенсирует сопротивление потоку сточных вод.

При проектировании водоотведения в индивидуальном жилом строительстве необходимо учитывать расстояние от здания до септика, количество поворотов и глубину заложения трассы. Если выпуск из дома находится на значительной высоте, а общая длина линии до очистной напорной станции велика, перепады высот могут потребовать глубокого заложения септика. На длинных участках в траншее или в жилой зоне контролировать постоянный уклон на глаз невозможно — здесь требуется качественный измерительный инструмент для поддержания точности.

Для выдерживания единой линии укладки с высокой точностью профессионалы используют лазерные уровни. На открытой местности для контроля отметок высот на длинных дистанциях незаменимы оптические нивелиры, а для локальной проверки крепления труб внутри дома отлично подойдут пузырьковые строительные уровни.

Минимальный уклон канализации (недостаточный) — прямая дорога к аварийным ситуациям. Если уложить трубу не по правилу, стоки начинают течь слишком медленно, мыльный налет и жир оседают на внутренних стенках, постепенно сужая рабочий просвет. Жидкость застаивается, в доме появляется неприятный гнилостный запах, а сами трубы начинают быстро засоряться, требуя сложного обслуживания, прочистки фитингов и ревизии. С течением времени налет каменеет.

Почему слишком большой уклон тоже является ошибкой

Многие ошибочно считают: "чем круче спуск, тем лучше все улетит". В реальности чрезмерный уклон (более 15 см на метр) приводит к тому, что вода стремительно убегает вперед, а твердые и тяжелые частицы не успевают набрать скорость и остаются на сухих стенках. Превышение максимального СНиП показателя нарушает гидравлический режим работы. Кроме того, быстрый поток вызывает шум и срывает гидрозатворы сифонов, открывая газам из коллектора доступ в жилые помещения.

Для точного расчета перепада высот перед началом монтажа проводится полноценный гидравлический расчет по формуле:

H = L × i

Где H — общий перепад высоты (в сантиметрах), L — общая длина измеряемого участка (в метрах), а i — нормативный параметр уклона для данного диаметра.

Приведем бытовые примеры:

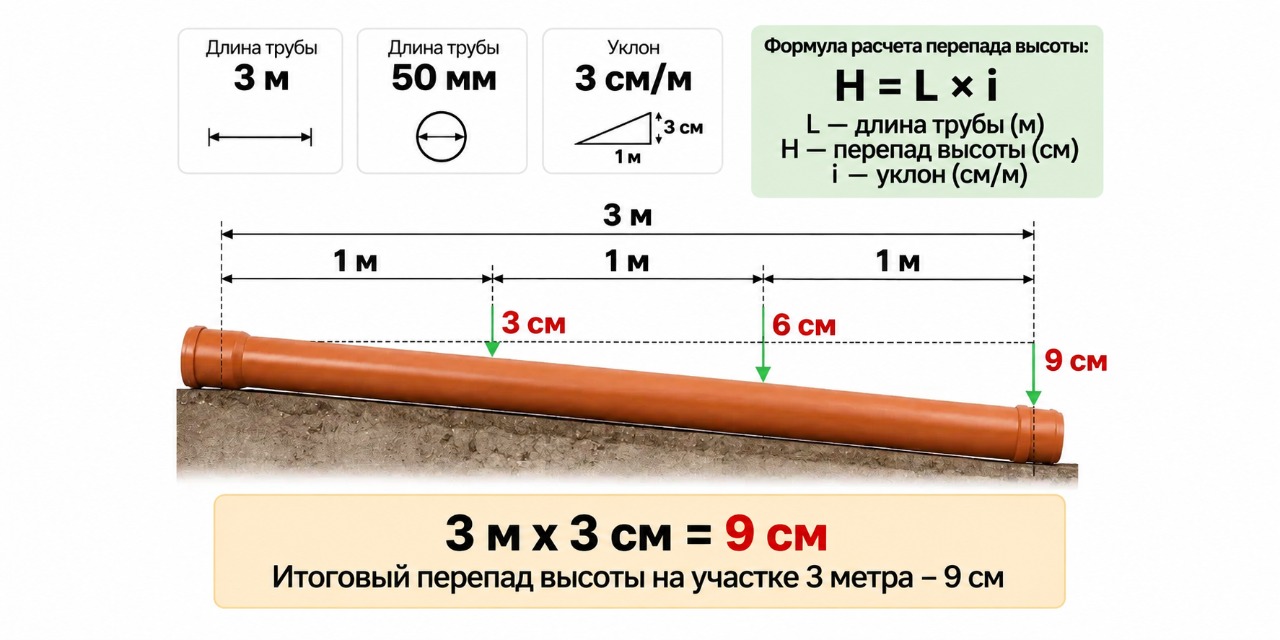

1. Отвод от раковины в кухне имеет длину 3 метра, диаметр трубы — 50 мм (уклон 0,03). Расчет: H = 3 × 0,03 = 0,09 м (9 см). Дальний конец трубы у раковины должен быть на 9 см выше входа в стояк.
2. Линия от фундамента до септика имеет длину 15 метров, диаметр трубы наружной сети — 110 мм (уклон 0,02). Расчет: H = 15 × 0,02 = 0,30 м (30 см). Перепад между выпуском из дома и входом в септик должен составлять ровно 30 см.

Внутри дома для коротких горизонтальных линий используют пузырьковый уровень. С помощью него контролируется правильное положение каждого элемента. На колбе могут быть нанесены специальные насечки, соответствующие уклонам в 2% и 3%. Для длинных трубопроводов этот инструмент неудобен из-за возрастающей погрешности, но для монтажа в санузлах он идеален.

Проверка длинных участков лазерным уровнем

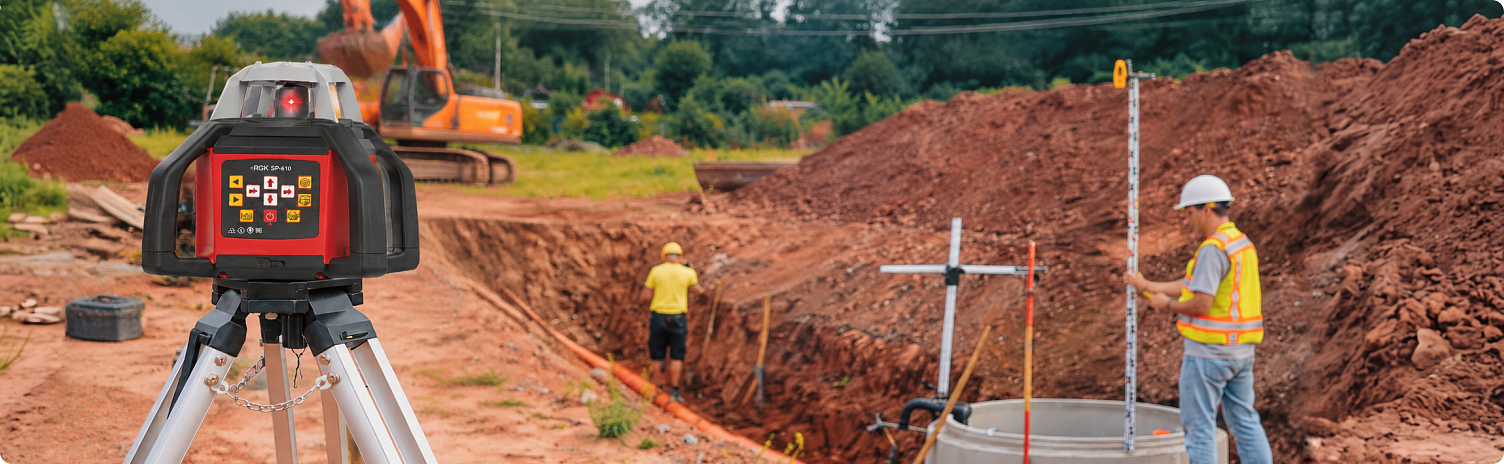

При прокладке наружной канализации лазерный нивелир незаменим, ведь погрешность замеров в диапазоне длинных траншей должна быть минимальной. Он проецирует идеально ровную световую плоскость вдоль траншеи. С помощью измерительной рулетки мастер замеряет расстояние от лазерного луча до верха трубы в разных точках. Одинаковая разница в замерах гарантирует равномерный и правильный наклон на десятках метров, исключая волны и контруклон. Проверить наклон можно и наливной проверкой: залить воду и убедиться, что она уходит без остатка.

Проверка перепадов высоты с помощью нивелира

На сложных ландшафтах при строительстве загородного дома с нуля лучшим решением станет оптический нивелир строительного класса. С его помощью определяют точные высотные отметки лотка трубы на входе в септик и выходе из фундамента. Это гарантирует стабильное движение жидкостей в сложных геодезических условиях.

Процесс монтажа уложенной трубы состоит из шести последовательных шагов:

1. Разметить трассу с помощью колышков и шнура, определив направление движения стоков к септику.
2. Определить начальную и конечную отметки высоты на концах трубопровода.
3. Рассчитать необходимый перепад по формуле H = L × i.
4. Подготовить траншею или штробы в стене с соответствующим уклоном, оставив запас под песчаную подушку.
5. Собрать элементы, уложить их на подготовленное основание и проверить уклон измерительным инструментом.
6. Выполнить повторный контроль уклона непосредственно перед обратной засыпкой грунта, так как стыки могли сместиться.

Чтобы наружная сеть не провисла под тяжестью грунта, траншею копают на 10–15 см глубже проектной отметки. На дне формируется песчаная подушка, которую проливают водой и тщательно трамбуют, создавая уплотненное основание. Трубы укладывают раструбами навстречу потоку сточных вод для исключения протечек. Песок аккуратно подсыпают в пазухи под трубой, чтобы не оставалось пустот, и засыпают защитным слоем песка сверху на 10–15 см, после чего укладывают вынутый естественный грунт. Слой песка снижает пучинистость грунта. Типичные ошибки укладки в траншее — игнорирование песчаной подготовки, монтаж без основания и плохой контроль соединений фитингов и ревизии.

Самостоятельный монтаж часто сопровождается досадными промахами, которых легко избежать с точным измерительным оборудованием:

1. Выставление уклона на глаз без использования уровней.
2. Проверка высоты только на концах длинной трубы (в середине могут возникнуть провисы).
3. Монтаж без предварительного расчета перепада высот.
4. Проигнорированный обратный уклон (контруклон) на отдельных горизонтальных участках.
5. Использование дефектных материалов со сколами, трещинами, надрывами манжет, а также неправильно смонтированные тройники.
6. Изменение угла наклона на разных отрезках одной горизонтальной линии.
7. Засыпка траншеи грунтом без проведения финального пролива системы водой.

Правильный уклон канализационной трубы напрямую определяет долговечность всей системы водоотведения. Для стабильной работы выдерживайте уклон в 3 см/м для труб диаметром 50 мм и 2 см/м для 110 мм. Не пренебрегайте расчетами и обязательно используйте точные измерительные инструменты на каждом этапе монтажа — это убережет вас от частых чисток, переделок системы, а также поможет грамотно спланировать дренажные коммуникации на участке.
