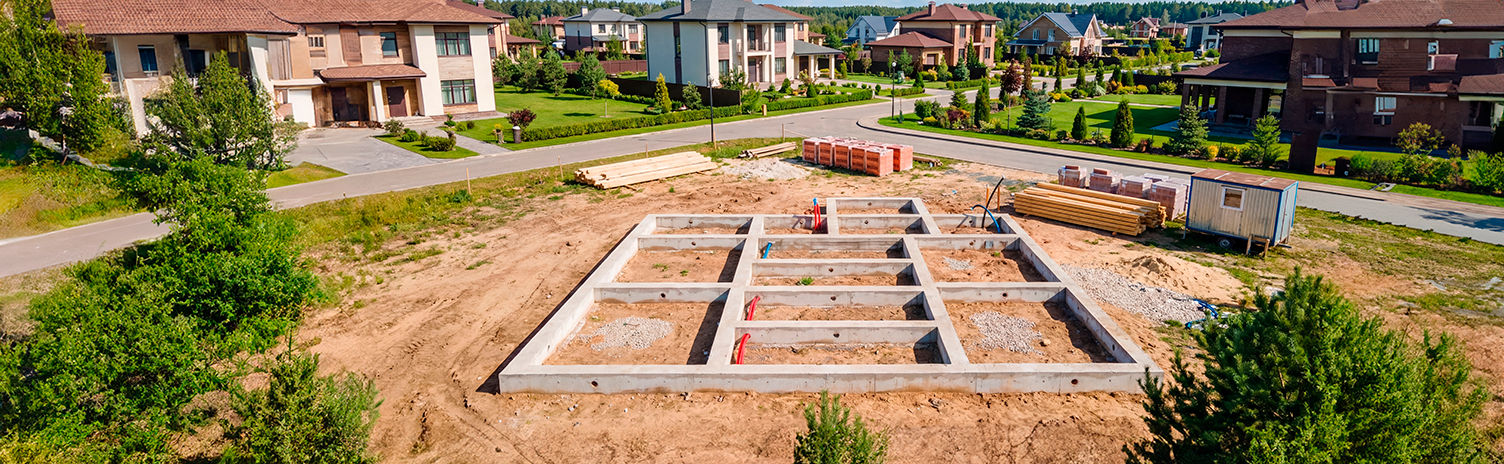

Как правильно разметить фундамент

Разметка фундамента — это ответственный процесс переноса проектных осей будущего здания на реальный ландшафт с помощью системы колышков и шнуров, где главной целью является создание безупречной геометрии и выверка идеально прямых углов через равенство диагоналей. Точность на этом этапе гарантирует, что строительство пройдет без перекосов, нагрузка на грунт будет распределяться равномерно, а стены дома не покроются трещинами в будущем. О том, как разметить фундамент для дома своими руками, какие инструменты сберегут ваши нервы и как не допустить фатальных просчетов, читайте далее в нашем подробном руководстве.

Любое серьезное строительство начинается не с первой лопаты бетона, а с тщательного подбора оборудования. Если вы планируете возводить дом своими силами, важно понимать: от того, какие инструменты окажутся у вас в руках, напрямую зависит итоговый результат и количество потраченных ресурсов. Даже самая простая конструкция требует точности, которую невозможно обеспечить "на глазок".

Необходимые инструменты

Как правильно разметить фундамент? Для базовых работ вам понадобится классический набор, который десятилетиями выручает мастеров на стройплощадках. В него входят колышки, которые могут быть как деревянными, так и выполненными из арматуры диаметром 10–12 мм. Последний вариант предпочтительнее для твердого или каменистого грунта, так как металлические пруты легче забиваются, прочно держатся и позволяют зафиксировать отметки с точностью до миллиметра. Также обязателен прочный строительный шнур или леска: выбирайте материал, который не растягивается под воздействием влаги или сильного натяжения, иначе ваш периметр неизбежно поплывет при первом же дожде.

Основным измерительным прибором долгое время оставалась длинная рулетка (минимум 10–20 метров), однако сегодня профессионалы все чаще выбирают современные решения. Работать с лентой в одиночку на ветру крайне неудобно, поэтому дальномеры стали настоящим спасением. Например, лазерный дальномер RGK DL50 не просто заменяет рулетку, но и за счет встроенного угломера помогает контролировать уклоны и вычислять недоступные расстояния по теореме Пифагора. Кроме того, этот прибор оснащен функцией "помощник маляра", что позволит вам в будущем быстро рассчитать площадь стен для закупки материалов. Также не забудьте про строительный угольник для предварительной проверки пересечений, молоток для фиксации меток и калькулятор для проверки геометрических формул.

Использование нивелира при разметке

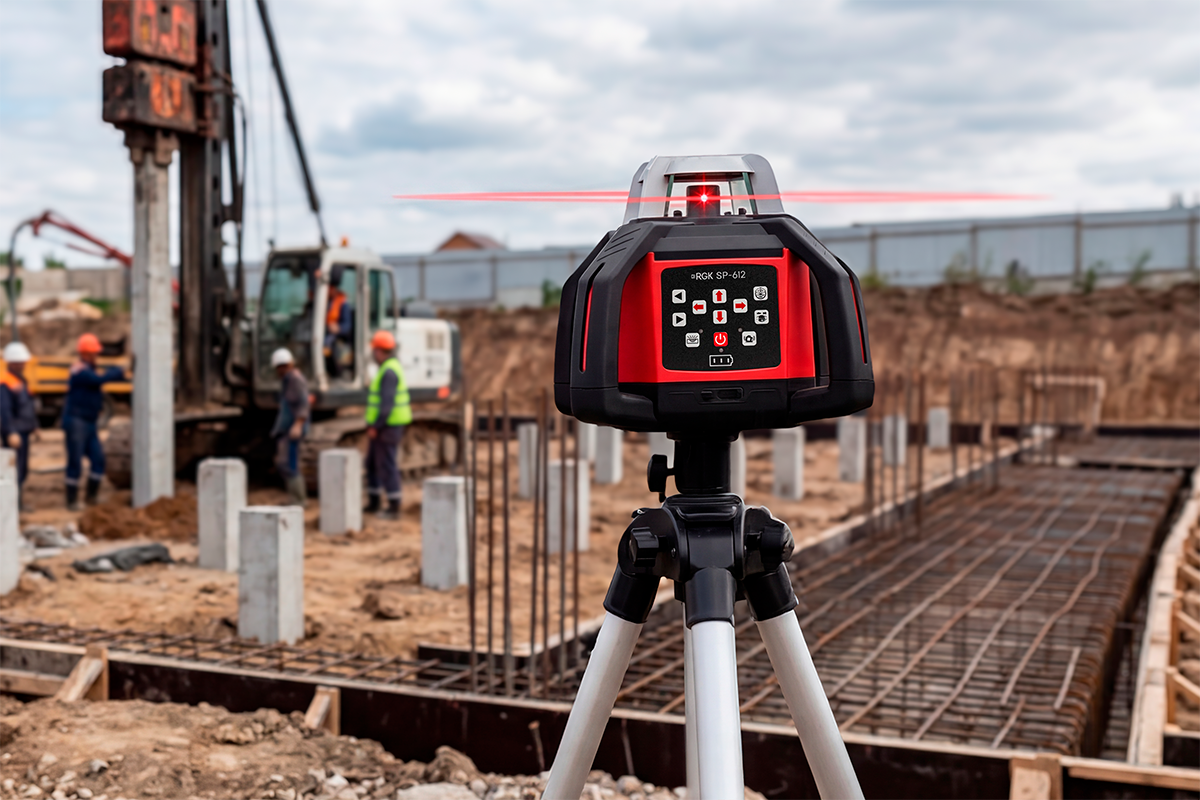

Если вы стремитесь к тому, чтобы ваша работа соответствовала высшим стандартам качества, обычного пузырькового уровня будет недостаточно. Как сделать разметку фундамента так, чтобы вышло как у профи? Для начала надо задать единый горизонтальный уровень для всех углов, особенно на участках со сложным рельефом, и здесь лазерные уровни будут очень кстати. Эти приборы создают видимые плоскости, позволяя выставить все оси здания в идеальный "ноль" по всему участку.

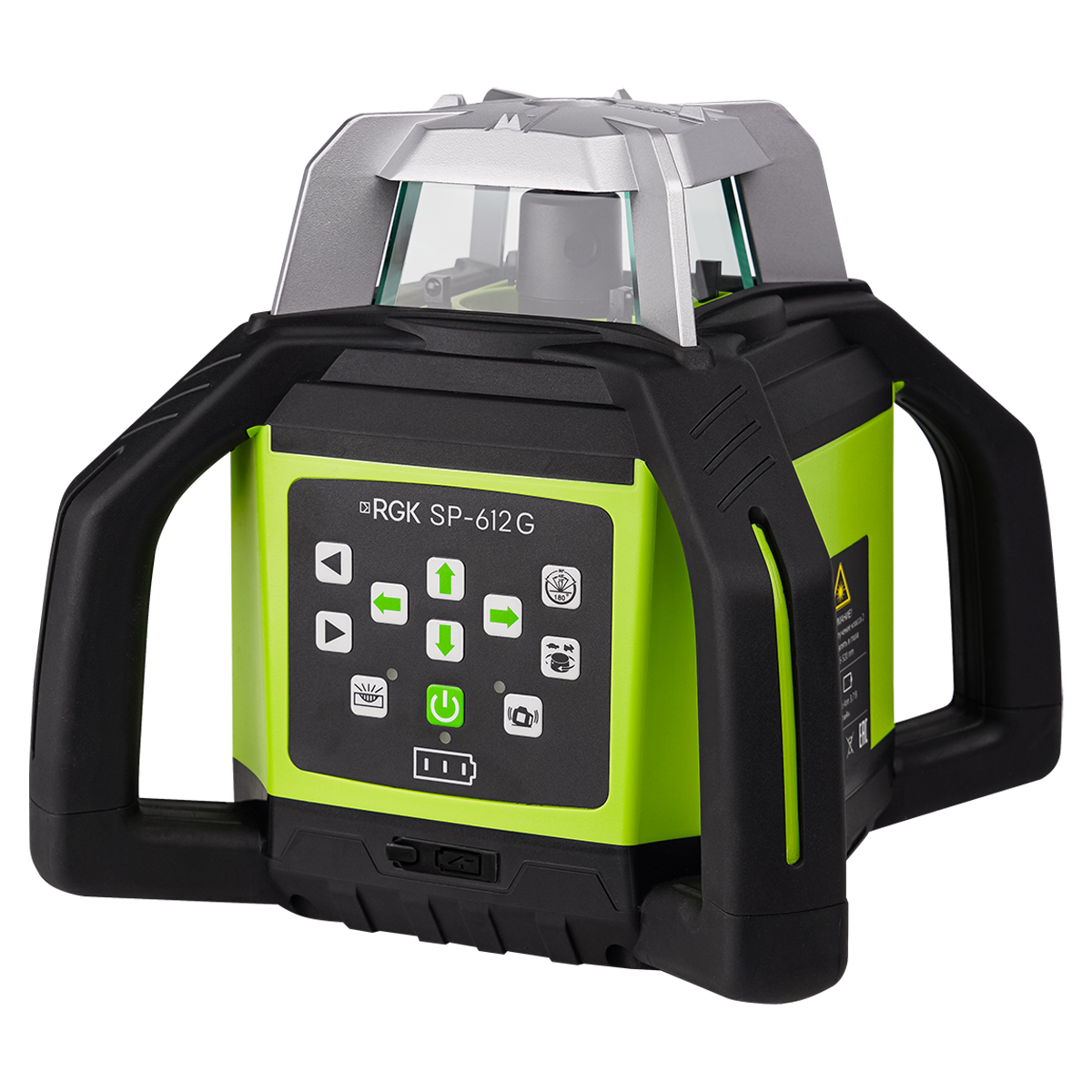

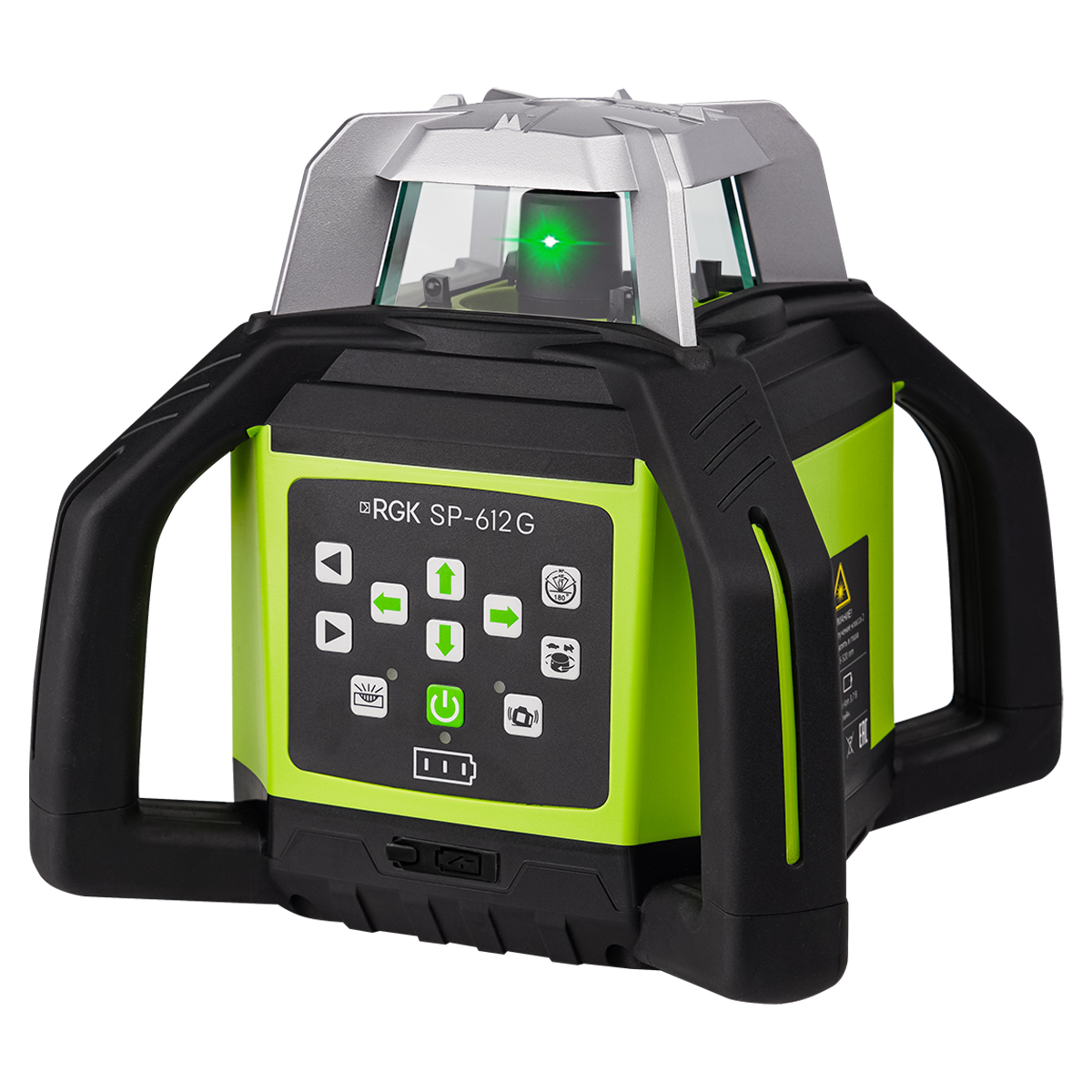

При работе на открытом воздухе лазерный луч часто становится плохо виден из-за яркого солнечного света. В таких ситуациях профессионалы используют приборы с импульсным режимом и специальный приемник, который ловит сигнал на расстоянии до сотни метров. Если вы еще не определились с конкретной моделью, рекомендую изучить наш материал о том, как выбрать лазерный уровень, где подробно разобраны отличия бытовых и профессиональных вариантов. Использование нивелира позволяет не только разметить начальный план, но и постоянно контролировать глубину траншеи или высоту опалубки в режиме реального времени, исключая человеческий фактор и досадные ошибки.

Перенос чертежа на местность — это строгая последовательность действий, где каждый шаг опирается на предыдущий. Здесь не место импровизации, ведь любой лишний сантиметр или градус отклонения может превратить будущую стройку в бесконечный процесс исправлений. Поэтому держите полный план, как сделать разметку фундамента своими руками.

Подготовка участка для разметки

Подготовка начинается не с вбивания колышков, а с юридических и санитарных аспектов. Вы должны иметь на руках разрешение на строительство и четко понимать, какие отступы от границ соседа и "красной линии" улицы диктуют действующие нормы. Например, согласно санитарным правилам, от стены жилого дома до границы соседнего участка должно быть не менее 3 метров, а до высокого дерева — не менее 4 метров.

Саму площадку необходимо очистить от строительного мусора, высокой травы и деревьев, которые могут мешать натяжению шнуров. Специалисты настоятельно рекомендуют снять верхний плодородный слой земли (дерн) в пятне застройки — это не только облегчит разметку, но и предотвратит гниение органики под будущим полом. Если грунт на участке имеет значительные неровности, площадку желательно выровнять заранее, особенно если планируется плитный фундамент. Для ленточного основания небольшие перепады высот можно скорректировать уже в процессе копки траншей.

Разметка для ленточного, плитного и свайного фундамента

Когда участок готов, применяется основной метод как сделать разметку под фундамент, базирующийся на геометрии "египетского треугольника". Его принципы просты и эффективны: если отложить по двум сторонам угла 3 и 4 метра, то гипотенуза (расстояние между этими точками) должна составить ровно 5 метров. Если это условие соблюдено, значит, ваш угол составляет искомые 90 градусов.

В зависимости от типа фундамента процедура имеет свои нюансы:

• Для плитного основания достаточно разметить внешний прямоугольник, соответствующий габаритам плиты, и убедиться, что диагонали равны (допустимая погрешность — до 1 см).
• Ленточный фундамент требует системы двойных линий — размечается не только внешний, но и внутренний контур с учетом ширины бетонной ленты, указанной в проекте.
• Для свайного или столбчатого типа сначала выставляется общий периметр, а затем внутри него шнурами отмечаются пересечения, на которые проецируются точки установки будущих опор или скважин.

Важный совет: выносите колышки за пределы будущего котлована или траншеи (это называется "обноска") на 1,5–2 метра. Это позволит шнурам оставаться натянутыми и сохранять ориентиры даже после того, как начнет работать спецтехника или вы начнете выемку земли вручную.

Советы по разметке на наклонных участках

Работа на склоне — это всегда вызов вашему терпению и точности. Главные правила здесь остаются прежними, но контроль высотных отметок становится критическим. На наклонном участке категорически нельзя мерить расстояние, просто прикладывая рулетку к наклонной поверхности земли, так как фактическая длина склона всегда больше горизонтальной проекции будущей стены здания.

Так как же тогда правильно разметить под фундамент? Здесь незаменим лазерный нивелир или гидроуровень. Вам необходимо выставить строго горизонтальную плоскость и делать все измерительные расчеты относительно нее. Шнуры в этом случае натягиваются горизонтально, а точки на грунт переносятся с помощью отвеса. Если перепад высот слишком велик, часто используется ступенчатая конструкция фундамента, где каждый элемент размечается отдел

Даже опытные строители иногда допускают промахи, которые вскрываются только на этапе возведения стен или монтажа кровли. Знание этих ловушек поможет вам избежать дорогостоящих переделок.

Как избежать ошибок при разметке

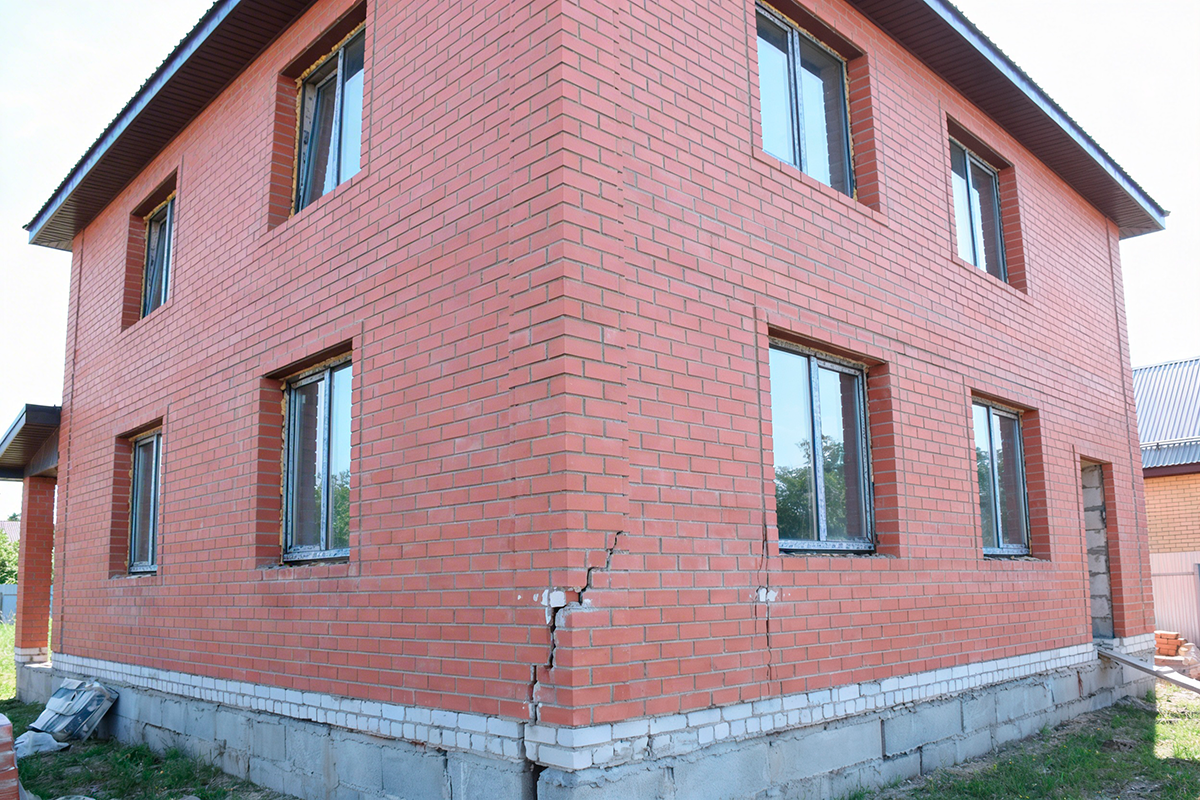

Самая частая проблема — это "уехавшие" углы. Если диагонали фундамента не совпадают более чем на 1 сантиметр, здание получится ромбовидным. Это приведет к тому, что плиты перекрытия не лягут на свои места, а кровельная система будет иметь перекосы, которые невозможно скрыть отделкой. Также часто забывают про расположение внутренних несущих стен, размечая только внешний контур, что приводит к неравномерному распределению нагрузки на почву.

Чтобы минимизировать риски, соблюдайте проверенные строительные правила:

1. Всегда делайте контрольные замеры несколько раз в разное время суток — натяжение синтетического шнура может меняться в зависимости от температуры воздуха и влажности.
2. Используйте только жесткие измерительные ленты или профессиональные лазерные приборы, так как обычные тканевые рулетки могут растягиваться на несколько сантиметров на большой дистанции.
3. Не убирайте обноску до самого завершения "нулевого цикла" работ, чтобы всегда иметь возможность проверить оси.
4. Следите за тем, чтобы натянутый шнур не провисал и не касался травы, куч грунта или других препятствий, искажающих линию.

Любое здание после завершения постройки неизбежно дает осадку, так как колоссальная нагрузка от веса конструкций сжимает нижележащий грунт. Это естественный процесс, но его важно прогнозировать еще на стадии, когда вы только составляете план работ и ставите первые метки.

Как учитывать осадку фундамента при разметке

Прежде всего, важно знать тип почвы на вашем участке. Плотные пески садятся достаточно быстро и, как правило, равномерно, в то время как глинистые грунты могут "дышать" и деформироваться в течение нескольких лет. При разметке высотных отметок опытные строители часто закладывают небольшой "запас" по высоте цоколя (около 2-3 см), чтобы после завершения всех процессов здание не оказалось ниже проектного уровня относительно дороги или соседних владений.

Если вы строите тяжелый дом из кирпича или монолитного бетона, расчеты должны учитывать возможную неравномерную осадку, особенно если под разными частями здания залегают разные типы грунтов. Тщательная подготовка основания — создание уплотненной песчано-гравийной подушки и использование качественного нивелира для контроля горизонтали — поможет сделать процесс осадки прогнозируемым и безопасным для целостности всей постройки.

Правильная разметка — это фундамент вашего спокойствия на долгие годы. Уделив этому этапу достаточно времени и используя современное оборудование, вы закладываете основу для долговечного, прочного и эстетически правильного дома. Помните, что любая инструкция — это не просто набор слов, а проверенный временем алгоритм успеха, пренебрежение которым обходится слишком дорого.

Подготовка к дальнейшим этапам строительства

После того как шнуры натянуты, а углы и диагонали тщательно проверены, наступает время активных действий: земляные работы, установка опалубки, армирование и прием бетона. Важно, чтобы на каждом из этих этапов вы имели возможность вернуться к исходным точкам разметки для оперативного контроля. Постоянная сверка с проектом позволит вам вовремя заметить смещение опалубки или опор и исправить ситуацию до того, как бетон наберет прочность.
