Как проложить кабель под землей на даче: пошаговая инструкция с нормами, инструментами и типичными ошибками

Прежде чем в первый раз вогнать лопату в землю, необходимо разобраться с бумажной волокитой. Если вы планируете подключение от магистрального столба до распределительного щита на участке, вам обязательно потребуются технические условия (ТУ) от сетевой организации. Проект энергоснабжения должен быть утвержден, иначе подключение признают незаконным.

Даже при работе внутри участка, например, при снабжении бани или установке уличного света, важно свериться со схемой уже проложенных коммуникаций. Места пересечения с газопроводом или водопроводом — это зоны повышенного риска. Самостоятельно запросить план подземных сетей можно в местной администрации или садовом товариществе. Помните, что повреждение чужого силового провода или газовой магистрали на глаз обойдется в разы дороже, чем вызов специалиста для локализации сетей.

Разметка — это фундамент всей будущей системы. Нельзя начинать копать без четкого плана, зафиксированного не только в голове, но и на бумаге. Трасса должна быть максимально прямой, так как каждый лишний поворот — это потенциальное место напряжения кабеля при сезонных подвижках грунта.

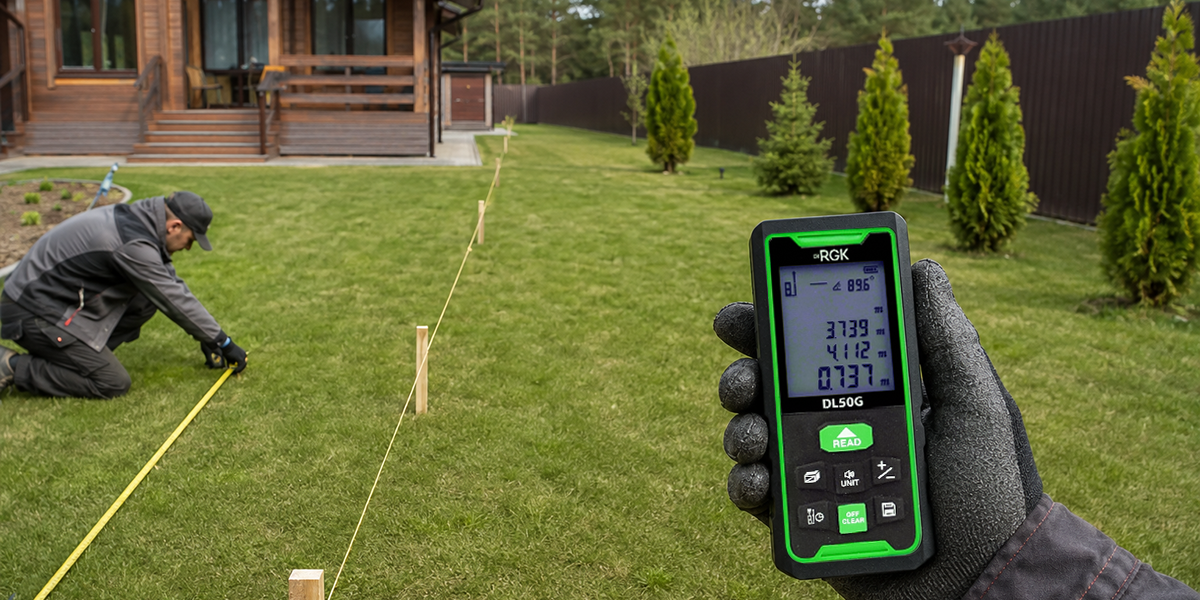

Для разбивки участка традиционно используют колышки и бечевку, но современный подход требует инструментальной точности. Чтобы выдержать необходимое расстояние от фундамента (не менее 0,6 м) и деревьев (минимум 2 м), лучше использовать профессиональные приборы. Например, лазерный дальномер RGK DV500 позволяет быстро измерить расстояния до границ участка и построек на дистанции до 500 м с точностью ±1,5 мм, а встроенный видоискатель упрощает наведение на удаленные объекты, что особенно важно при соблюдении охранных зон.

Если ваш участок имеет сложный рельеф или площадь более 10-15 соток, стоит обратить внимание на более сложное оборудование. Геодезические GNSS приемники позволяют специалисту-геодезисту зафиксировать координаты каждой точки поворота трассы с сантиметровой точностью. Использование таких устройств, как GNSS приемник RGK SR1, помогает создать полноценную исполнительную схему. В будущем, когда вы решите посадить новый яблоневый сад или построить беседку, вы точно будете знать, где проходит электричество, просто открыв файл на смартфоне.

Глубина заложения кабельной линии — ключевой параметр безопасности. Согласно ПУЭ, для частного сектора она должна составлять не менее 0,7 метра от поверхности до верхней точки защиты провода. Если линия проходит под дорогой или въездом для автомобиля, где возможны высокие механические нагрузки, планку поднимают до 1 метра.

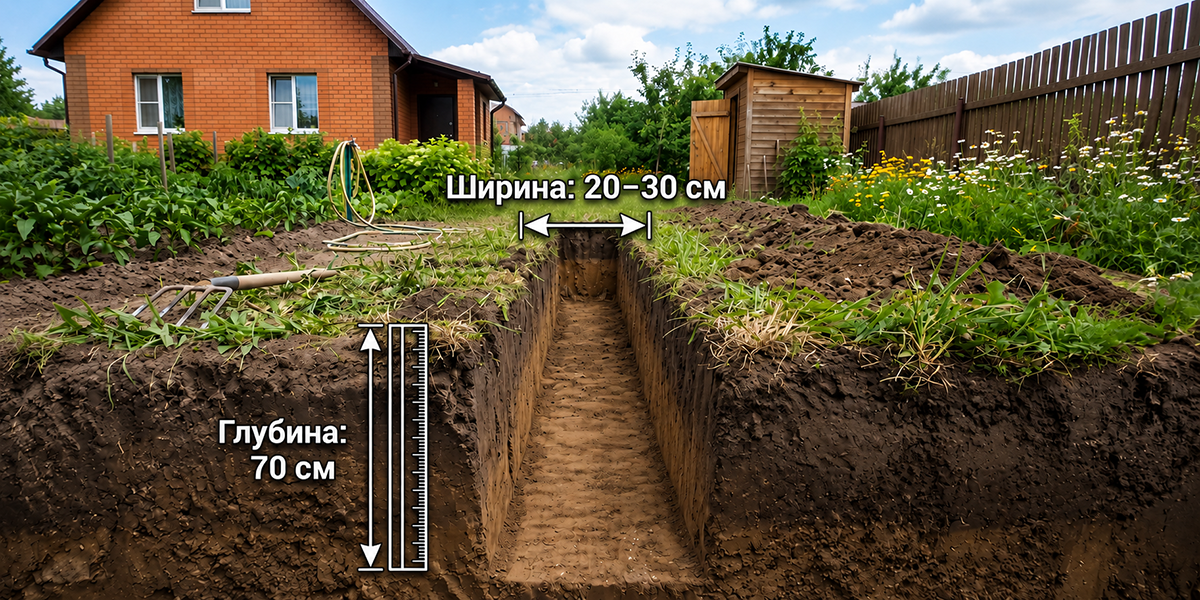

Ширина стандартной траншеи обычно составляет около 20–30 см. Этого достаточно, чтобы удобно копать и обеспечить правильное распределение защитных слоев. Если планируется параллельная укладка нескольких линий, между ними нужно выдерживать зазор не менее 10 см. При выполнении земляных работ важно удалять со дна все острые камни, строительный мусор и корни растений, которые могут проткнуть изоляцию под давлением грунта.

Особое внимание уделяют пересечениям с другими сетями. Если трасса встречается с водопроводом, кабель должен проходить ниже трубы. В таких узлах обязательно используется дополнительная защита — стальные или асбоцементные трубы длиной не менее метра.

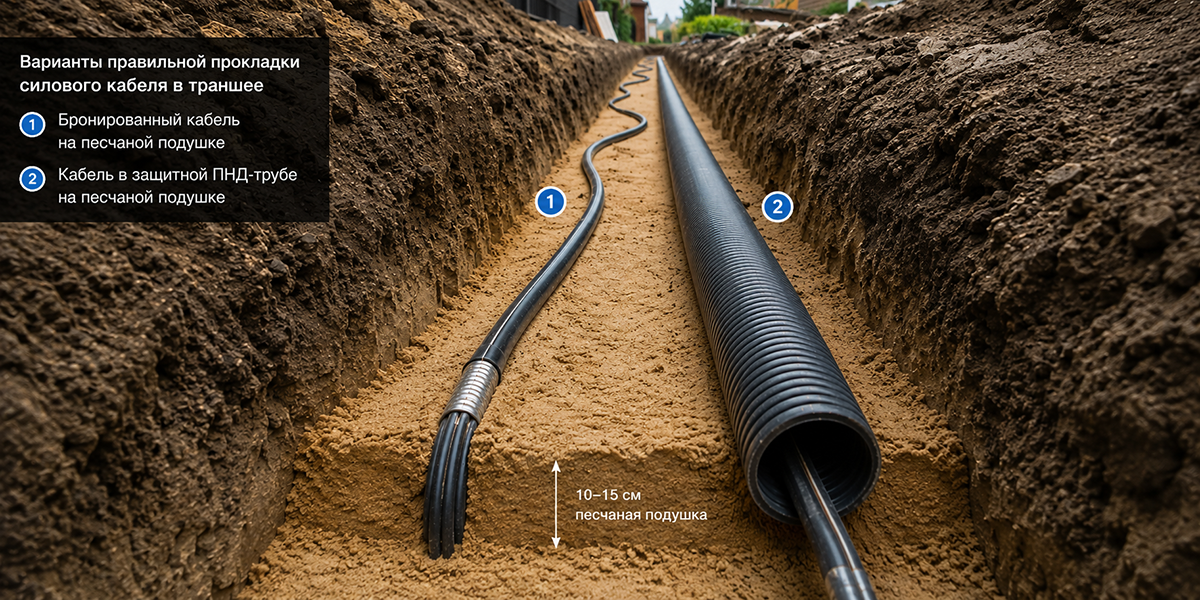

Для укладки непосредственно в грунт идеально подходит бронированный кабель. Самый востребованный материал — ВБбШв. Его конструкция включает стальные ленты брони, которые оберегают жилы от грызунов и случайных ударов лопатой. Такой кабель не требует обязательного использования трубы на прямых участках в обычном грунте.

Если вы решили использовать более доступный кабель ВВГ, то его прокладка в земле допускается только в защитной оболочке. Оптимальный вариант — жесткая ПНД труба или двухслойная гофрированная труба. Оболочка трубы должна иметь диаметр в 2–3 раза больше диаметра самого кабеля, чтобы обеспечить свободную протяжку и вентиляцию.

Сечения медных жил выбираются исходя из суммарной нагрузки потребителей. Для освещения сада достаточно 1.5–2.5 мм², но для ввода в дом или питания мощной бани лучше брать с запасом — от 4 до 10 мм². Использование алюминиевых проводов (АВБбШв) дешевле, но требует увеличения сечения и более осторожного монтажа из-за хрупкости металла.

Кабель нельзя бросать на голый грунт. Первым делом на дно насыпают песок, создавая мягкую подушку толщиной 10–15 см. Этот слой необходимо разровнять и слегка утрамбовать. Песок служит демпфером, который компенсирует микродвижения почвы.

Сам процесс укладки имеет свою специфику. Провод нельзя натягивать как струну. Его кладут небольшой волной или "змейкой". Это создает необходимый запас по длине, который спасет линию от разрыва при сезонном пучении грунта или усадке дома. Если вы используете простые способы защиты в виде труб, кабель внутри них также должен лежать свободно.

Важнейшее правило: никаких соединений в земле! Любая муфта или скрутка в траншее со временем станет причиной утечки тока или короткого замыкания из-за влаги. Линия должна быть цельной от точки подключения до вводного щита.

После укладки кабель закрывают вторым слоем песка (10–15 см), который снова утрамбовывают. Затем траншею начинают засыпать обычным грунтом, предварительно очищенным от крупного мусора.

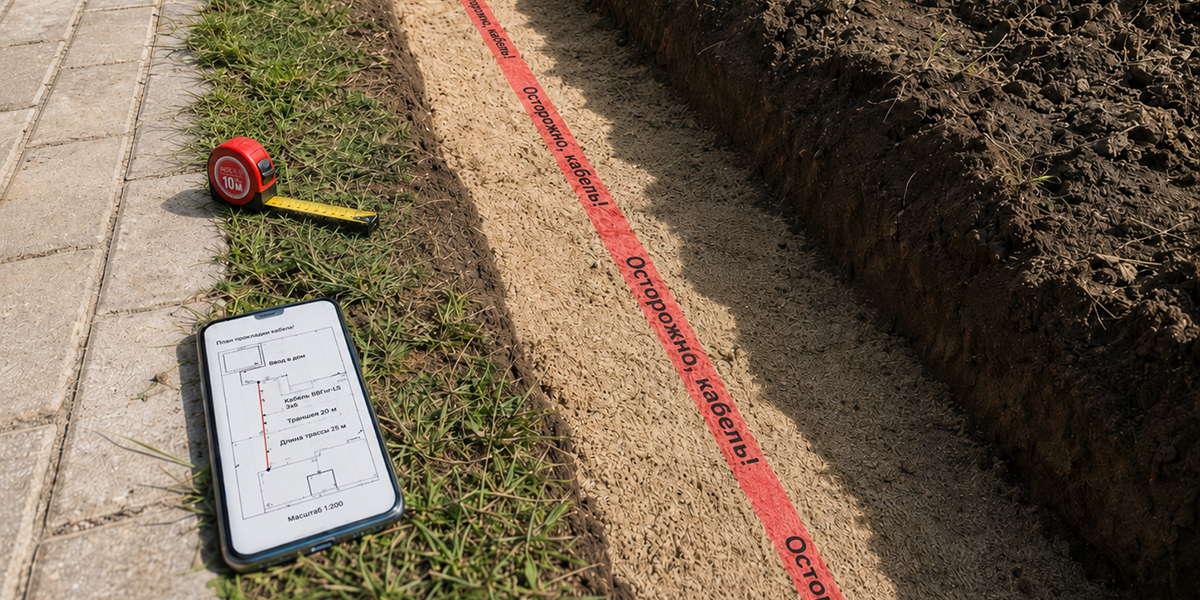

На расстоянии 20–30 см от поверхности в грунт укладывается сигнальная яркая лента с надписью "Осторожно, кабель!". Эта защитная мера неоценима: если через годы кто-то решит перекопать этот участок, лента появится в земле раньше, чем лопата достигнет линии проводки.

Перед финальной засыпкой критически важно убедиться в исправности линии. Для этого применяются мегаомметры. С их помощью измеряют сопротивление изоляции, чтобы убедиться, что изоляция кабеля не была повреждена в процессе укладки. Это обязательная проверка, которая позволяет избежать дорогостоящих раскопок в будущем.

Место, где линия выходит из-под земли и заходит в дом, — самое уязвимое. Здесь кабель должен быть помещен в стальную или прочную пластиковую стальную трубу-гильзу. Труба должна выступать из фундамента и заходить внутрь помещения на 20–30 см, защищая кабель от давления стен при усадке строения.

Уровень ввода лучше планировать выше точки возможного подтопления. Все гильзы и зазоры между ними и кабелем тщательно заполняются эластичным негорючим герметиком. Это предотвратит попадание влаги и грызунов внутрь здания. Внутри дома кабель заводится непосредственно в распределительный щит, где его подключением должен заниматься квалифицированный электрик.
