Этапы работ и способы разбивки осей здания

Разбивка осей — это высокоточный процесс переноса проектных параметров будущего здания с бумажных или электронных чертежей на реальную местность. Этот этап является фундаментом всего строительства, так как именно он определяет правильное положение объекта в плане и по высоте. Работа включает в себя глубокую аналитическую подготовку, непосредственный вынос проектных точек, их надежное закрепление и обязательный многоступенчатый контроль полученных результатов.

Любой строительный процесс начинается не с работы экскаватора в зоне будущего котлована, а с действий, которые предпринимает опытный геодезист. Строительные оси представляют собой условные линии, которые формируют геометрическую базу. Они определяют положение несущих стен, колонн и других элементов конструкции. Вынос этих линий в натуру позволяет превратить абстрактные цифры из проектной документации в физические ориентиры на строительной площадке.

Зачем же нужен этот процесс? Без точной разбивки невозможно правильно заложить основание фундамента, что в будущем приведет к накоплению ошибок: от перекоса стен до невозможности монтажа инженерных систем. Важно понимать отличие разбивки от исполнительной съемки: если первая выполняется до начала работ для указания места строительства, то вторая проводится уже после завершения этапа для фиксации фактического положения возведенных элементов и проверки их соответствия проекту.

Процесс переноса данных — это сложная последовательность действий, требующая высокой точности.

1. Подготовка проектной документации и исходных данных. На этом этапе изучается вся рабочая документация, включая генеральный план и разбивочные чертежи. Специалист анализирует данные о координатах углов здания и их привязки к существующим ориентирам или пунктам государственной сети.
2. Определение координат и подготовка геодезической основы. Прежде чем выносить точки, на объекте создается разбивочная основа — сеть опорных пунктов и реперы с известными координатами и высотами. Это позволяет минимизировать погрешности при дальнейших измерениях.
3. Установка прибора и вынос проектных точек. Для этих целей сегодня практически повсеместно используются современные тахеометры. Прибор устанавливается на пункт с известными координатами, ориентируется на другие точки сети, после чего выполняется поиск и фиксация на местности проектных положений главных и основных осей.
4. Закрепление осей на строительной площадке. Найденные точки нельзя просто отметить колышком. Для их сохранности в течение всего срока работ устанавливается обноска — специальные деревянные или металлические конструкции, на которые выносятся осевые линии.
5. Контроль результатов разбивки. Завершающим штрихом являются контрольные измерения. Геодезист выполняет повторную проверку расстояний и углов между закрепленными осями, чтобы убедиться в отсутствии ошибок.

Выбор конкретной методики зависит от сложности объекта, условий видимости и типа используемого оборудования.

• Разбивка тахеометром по координатам. Это наиболее прогрессивный метод, при котором в память прибора загружается цифровая модель, и специалист просто наводит луч на нужную точку. Для таких задач идеально подходит FOIF RTS362N (R1000, 2") с ОС Android. Этот инновационный прибор позволяет работать с чертежами форматов DXF и DWG прямо в поле, значительно ускоряя процесс выноса данных.
• Полярный способ. Основан на измерении горизонтального угла и расстояния от опорного пункта до определяемой точки. Он считается универсальным и самым востребованным благодаря высокой скорости работы.
• Способы засечек (угловые, линейные, створные). Применяются в условиях, когда прямые измерения затруднены препятствиями или точки сильно удалены от ориентиров. Например, при строительстве мостов или в условиях плотной городской застройки.
• Использование GNSS-оборудования. Спутниковые измерения незаменимы на начальных этапах для создания локальной координатной базы на крупных участках или при трассировании инженерных линейных объектов, таких как дороги и трубопроводы.

Отметим, что выбор метода всегда остается за подрядчиком, который несет ответственность за соблюдение нормативных допусков.

Для проведения качественных изысканий необходим целый парк современных инструментов.

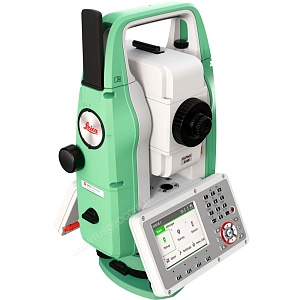

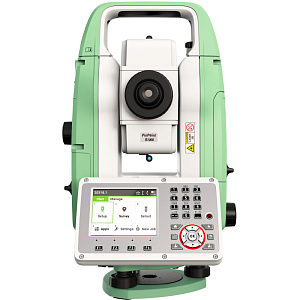

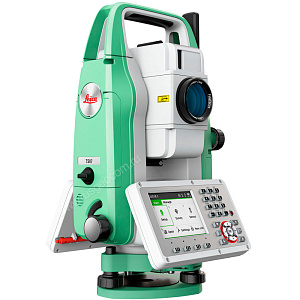

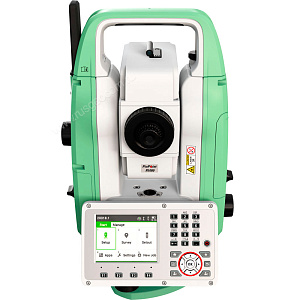

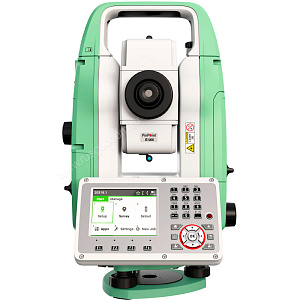

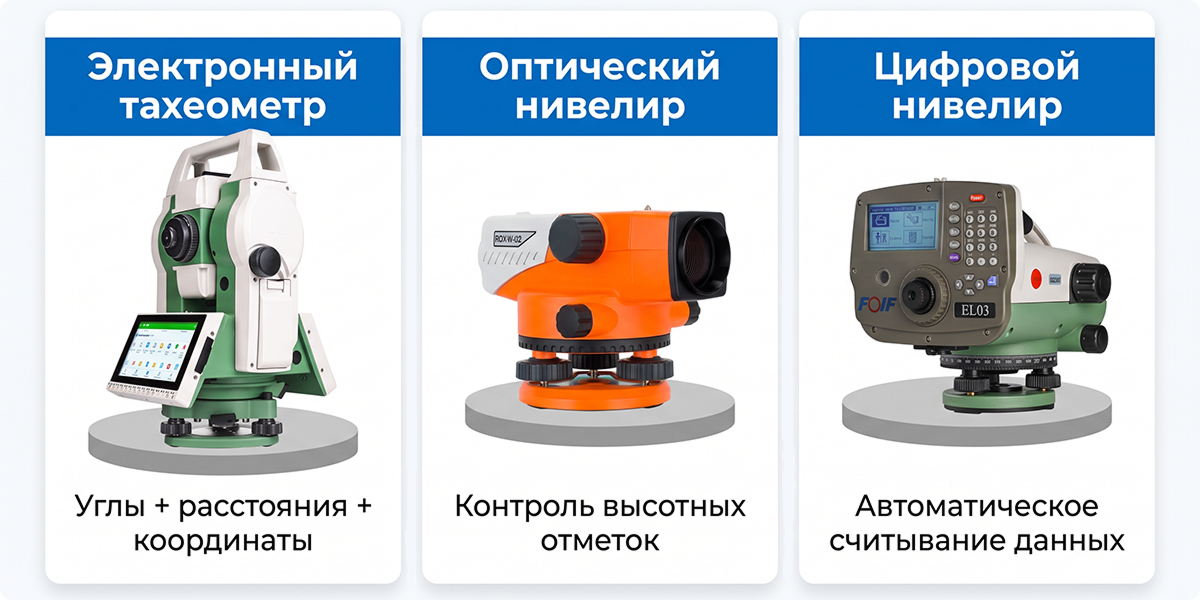

Электронные тахеометры являются основой геодезической службы. Они совмещают в себе функции теодолита и дальномера, позволяя выполнять тысячи измерений за смену. Для ответственных строек, где требуется надежность и простота в эксплуатации, часто выбирают тахеометр Leica TS07 R1000 (5"). Этот инструмент швейцарского качества обеспечивает угловую точность в 5 секунд и способен измерять расстояния до 1000 метров в безотражательном режиме, что делает его незаменимым при работе со сложными конструкциями.

Оптические нивелиры остаются классикой для контроля высотных отметок и проверки горизонтальности опалубки или перекрытий. Популярная модель RGK N-32 обладает 32-кратным увеличением и встроенным компенсатором с магнитным демпфером, который стабилизирует визирную ось даже при сильных вибрациях от работающей рядом техники. Подобрать подходящие оптические нивелиры можно для любых задач — от частного домостроения до крупных промышленных объектов.

Цифровые нивелиры выводят контроль высот на новый уровень автоматизации. Они сами считывают данные со штрихкодовой рейки, исключая ошибки человеческого фактора при записи результатов. Высокоточный FOIF EL03 позволяет выполнять замеры менее чем за 2 секунды и сохранять их во внутреннюю память для последующего экспорта на компьютер. Современные цифровые нивелиры — это стандарт для мониторинга осадок и высокоточных инженерных работ.

Дополнительно в арсенале всегда присутствуют полевые контроллеры, которые служат для управления сложными системами и оперативной обработки спутниковых данных. Также используются вешки, призмы, штативы и нивелирные рейки.

Результатом полевых работ становится пакет документов, подтверждающий правильность размещения здания:

1. Акт разбивки осей. Это официальный документ, в котором фиксируются характеристики объекта, данные о методах измерений и подтверждается соответствие вынесенных точек проекту. Его подписывают геодезист и представители заказчика.
2. Исполнительная схема. Наглядный чертеж, на котором показаны все закрепленные оси, их фактические расстояния и отклонения от проектных значений.
3. Результаты измерений и ведомости закрепления точек. Подробные журналы и каталоги координат, которые необходимы для дальнейшего геодезического сопровождения на всех этапах возведения здания.

Профессиональная разбивка осей — это не просто техническая формальность, а гарантия долговечности и безопасности будущего здания. Безупречная геометрия, заложенная на старте, позволяет избежать дорогостоящих переделок и проблем при сдаче объекта в эксплуатацию. Использование современного оборудования от проверенных брендов и привлечение квалифицированных геодезистов — это лучшая инвестиция в успех вашего строительного проекта.
