Ортофотоплан: что это, как создается и где применяется

Ортофотоплан — это высокоточное цифровое изображение земной поверхности с географической привязкой, избавленное от любых искажений перспективы и рельефа. В отличие от обычной фотографии, по нему можно измерять расстояния и площади с точностью до сантиметров, что делает его незаменимым в кадастре, проектировании и строительстве. Точность результата напрямую зависит от разрешения (параметр GSD), использования контрольных точек (GCP) и технологий реального времени (RTK). Подробнее о том, как превратить набор кадров в надежный инструмент инженера, читайте далее.

Представьте, что вы смотрите на землю строго вертикально из каждой ее точки одновременно. Обычная фотография с дрона так не умеет: из-за центральной проекции объекты по краям кадра заваливаются, а масштаб меняется в зависимости от высоты рельефа. Ортофотоплан — это сложный цифровой продукт, полученный путем исправления геометрии множества снимков и их объединения в единый файл.

По сути, это фотографическая карта, где каждый пиксель имеет свои координаты в выбранной системе. Это не просто картинка, а массив данных, который позволяет выполнять проекты любой сложности в средах ГИС или САПР, обеспечивая метрическую точность и наглядность. Используя профессиональные беспилотники, специалисты получают детальное изображение, на котором видна каждая трещина на асфальте или граница посевов.

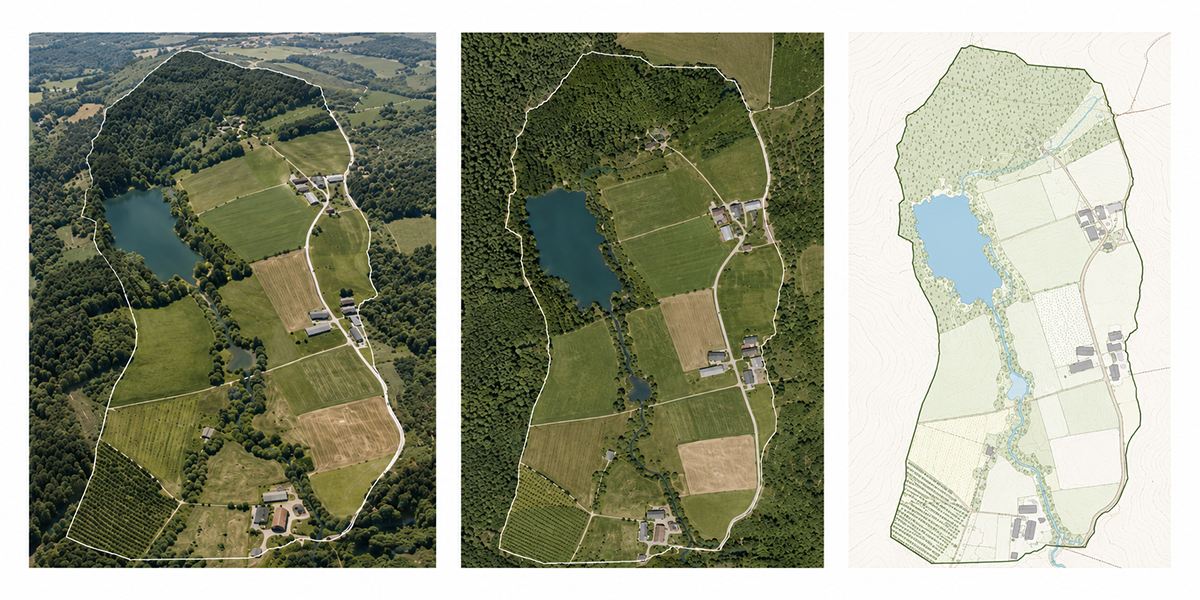

Разница между этими тремя понятиями принципиальна. Обычный аэрофотоснимкок — это сырой материал с неизбежными искажениями: чем дальше объект от центра кадра, тем сильнее он смещен. На таком фото нельзя точно измерить расстояние между домами, так как масштаб в разных частях изображения будет отличаться.

Топографический план — это векторная модель, состоящая из линий и символов. Он удобен для чертежей, но лишен визуальной информативности реальности. Ортофотоплан — это материал, который объединяет лучшее: точность карты и детализацию фотографии. В отличие от топоплана, он показывает поверхность по факту, позволяя заметить ошибки кадастрового учета или реальное состояние инфраструктуры, которое не всегда отражено в чертежах.

Сфера применения этой технологии огромна. В строительстве ортофотопланы используют для контроля площадок, мониторинга объемов земляных работ и проверки соответствия возведенных конструкций проекту. В кадастре они помогают уточнять границы участков и выявлять самовольные постройки.

Для сельского хозяйства это основной инструмент для мониторинга состояния полей и анализа всхожести культур. Экологи используют такие планы для наблюдения за береговыми линиями и лесными массивами, а промышленники — для инспекции ЛЭП, трубопроводов и карьеров. Любые проекты, требующие актуального и точного взгляда на местность, сегодня начинаются с этого документа.

Благодаря тому, что все геометрические искажения устранены, ортофотоплан превращается в полноценную измерительную основу. С его помощью специалисты могут:

• Определять точные координаты любых объектов на местности.
• Измерять расстояния между точками с минимальной погрешностью.
• Вычислять площади земельных наделов, фундаментов или вырубок.
• Проводить визуальный анализ изменений территории, сравнивая планы разных периодов съемки.

Точность измерений зависит от качества исходных фотографий и плотности наземного обоснования. Если съемка проводилась с использованием современного оборудования, такого как GNSS-приемники, точность планового положения контуров может достигать 3–5 см.

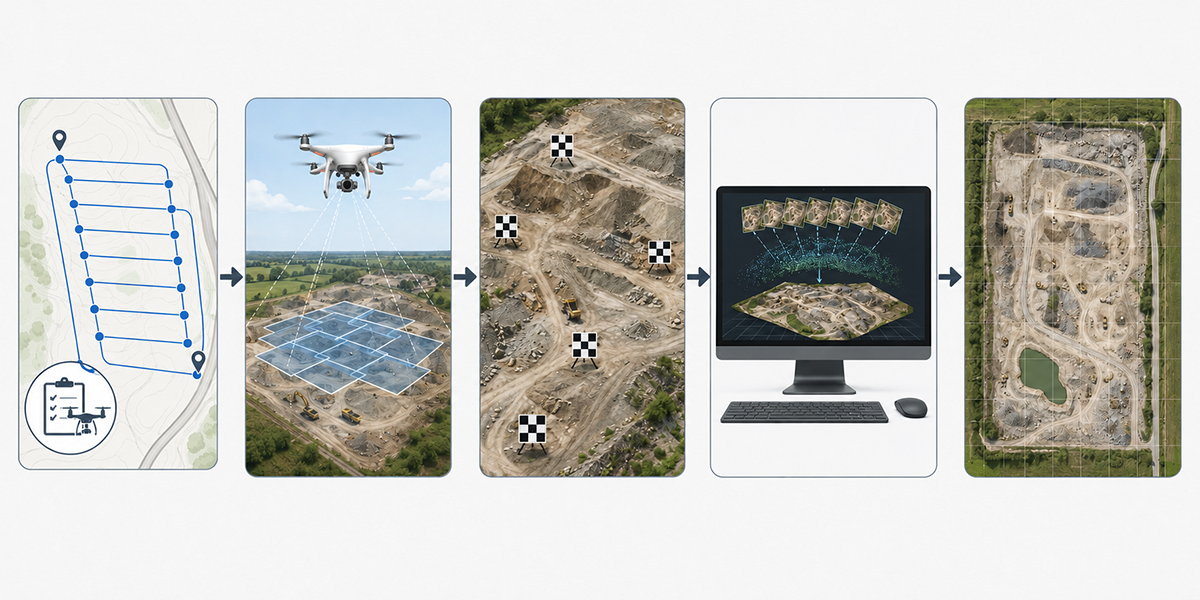

Процесс получения итогового файла — это четкая последовательность действий. Сначала составляется техническое задание, где определяются границы участка и требования к детализации. Затем специалисты переходят к полевым работам.

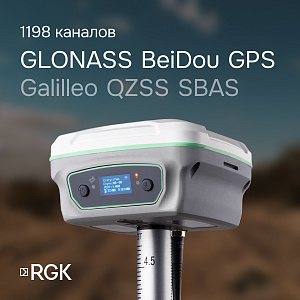

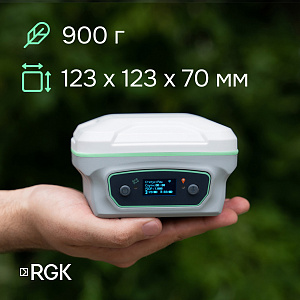

Первый важный этап — планирование полета. Нужно проложить маршруты так, чтобы обеспечить значительное перекрытие кадров (обычно 70–80%). Далее на местности устанавливаются опорные точки (марки), координаты которых измеряются высокоточными инструментами, например, подойдет GNSS приемник RGK SR1.

После самой съемки наступает этап фотограмметрической обработки. Специальный софт сшивает тысячи фотографий, учитывая цифровую модель рельефа для устранения искажений. Финальный шаг — контроль качества и экспорт результата в нужный формат.

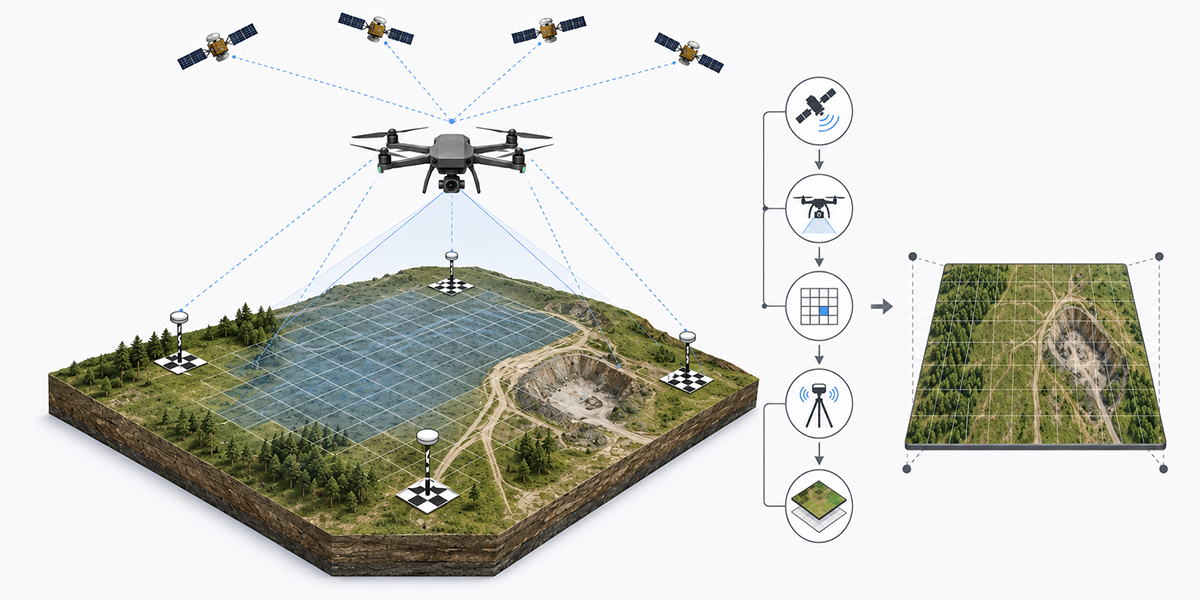

Ключевой фактор — это GSD (размер пикселя на местности). Чем ниже летит дрон и чем лучше его камера, тем выше детализация. Однако одной детализации мало для метрической точности. Огромную роль играет геодезическая привязка.

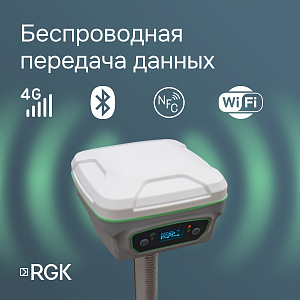

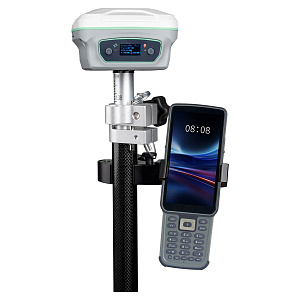

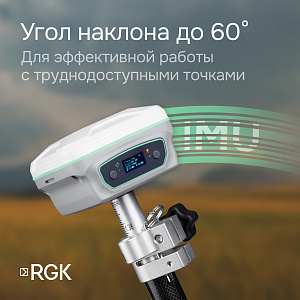

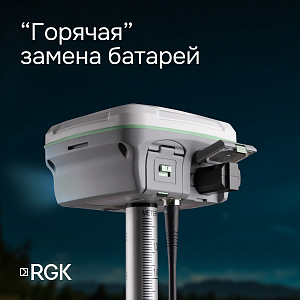

Использование наземных марок (GCP) или систем реального времени RTK/PPK позволяет "посадить" изображение на карту с погрешностью в несколько сантиметров. Также на результат влияют погодные условия: сильный ветер или плохое освещение могут создать артефакты, которые затрудняют анализ. Чтобы минимизировать ошибки, часто используют готовые решения (комплекты), такие как GNSS-приёмник RGK SR1 с контроллером и вехой, гарантирующие стабильность измерений даже в сложных условиях.

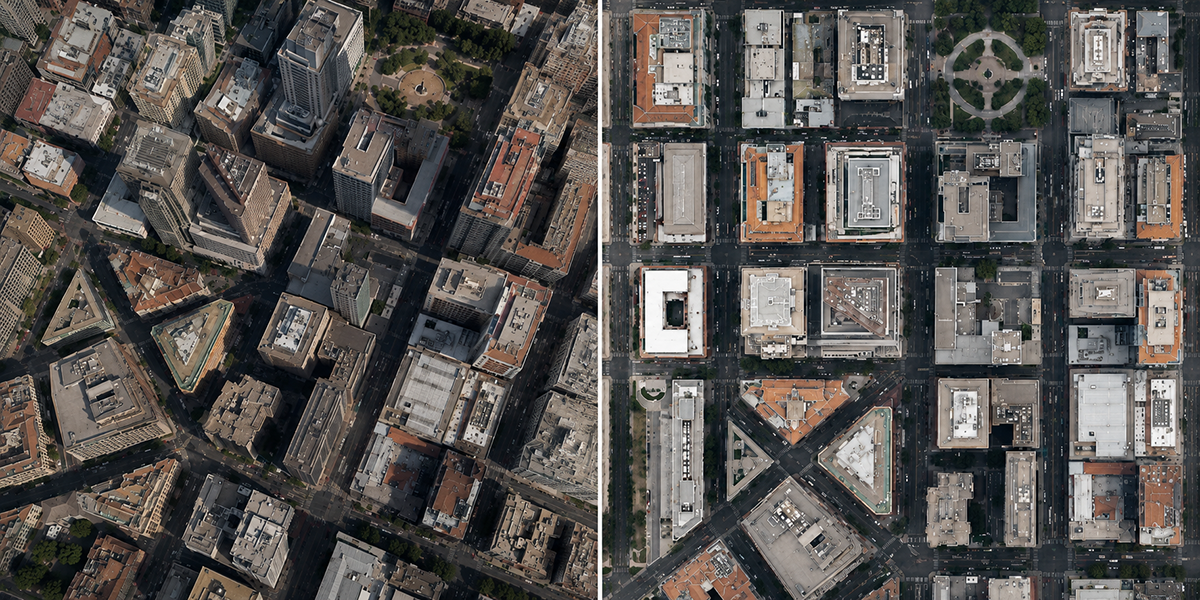

В профессиональной среде различают классический ортофотоплан и истинный (True Ortho). В стандартном варианте для коррекции используется модель рельефа земли. Это отлично работает для плоских полей, но в городе крыши высоких зданий будут смещены относительно фундаментов, закрывая собой часть тротуаров и образуя мертвые зоны.

Истинный ортофотоплан создается на основе плотной модели поверхности, включающей здания и сооружения. В этом случае каждый объект отображается строго сверху, без завалов, что позволяет точно измерять координаты углов крыш и видеть пространство между домами. Это метод более трудоемкий, но обязательный для плотной городской застройки.

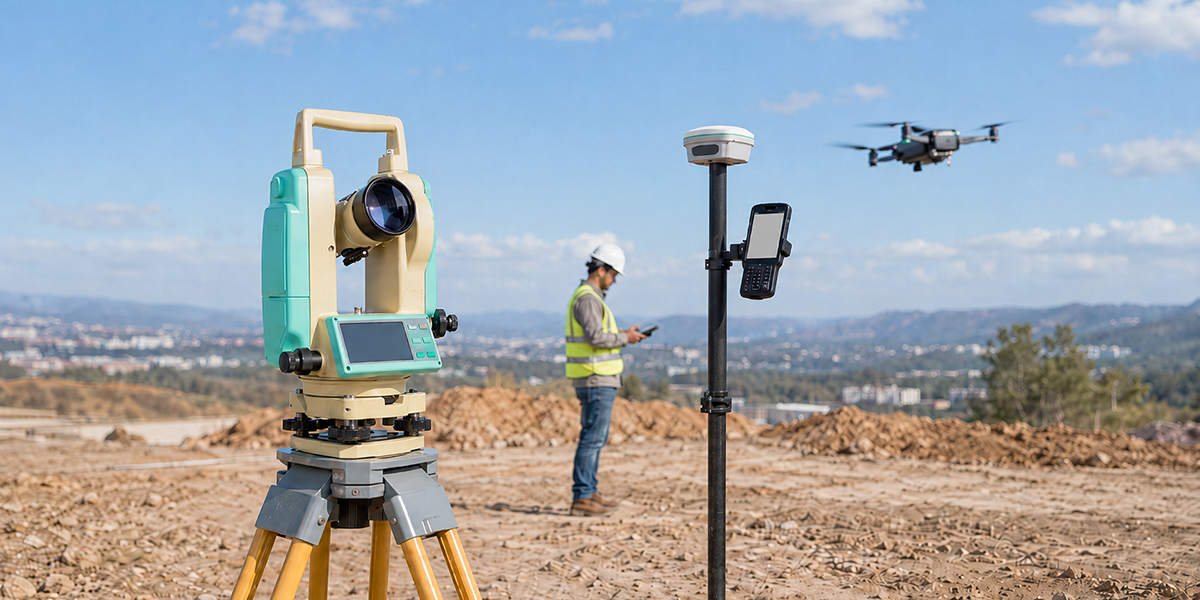

Для получения качественного результата необходим комплекс технических средств. В небе работают БПЛА — самолетного типа для огромных площадей или мультироторные для детальной съемки объектов. На земле им помогают спутниковые системы позиционирования, обеспечивающие точность привязки.

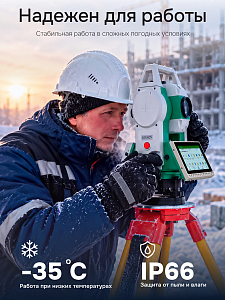

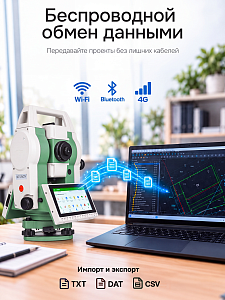

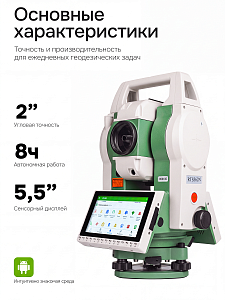

В ситуациях, когда небо закрыто или требуются дополнительные измерения в узких проходах, на помощь приходят тахеометры. Современные инженерные модели, такие как FOIF RTS362N (R1000, 2") с ОС Android, позволяют оперативно получать координаты опорных точек и проверять точность прямо в поле. Для более простых задач отлично подходит FOIF RTS102N (R1000, 2"), который славится своей автономностью и надежностью.

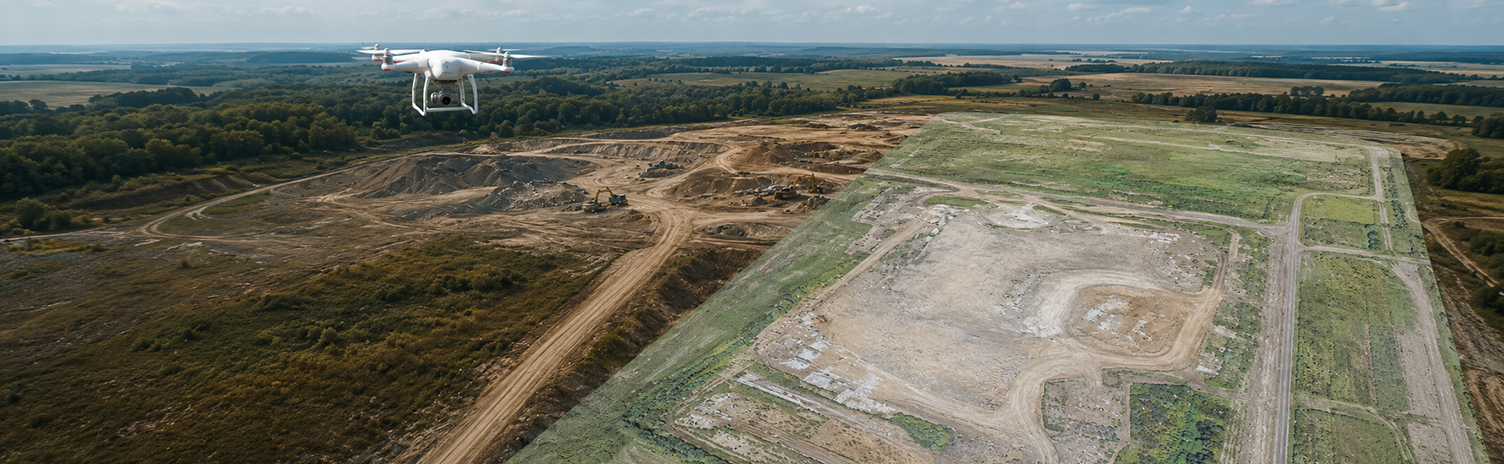

Выбор метода зависит от масштаба и целей мониторинга. Если нужно обследовать небольшой строительный участок (до 100 га), оптимальным выбором будет квадрокоптер. Для линейных объектов — дорог или ЛЭП — лучше подходят аппараты самолетного типа, способные покрывать большие расстояния за один вылет.

При работе в условиях плотной городской застройки критически важно использовать метод True Ortho, чтобы избежать искажений высотных объектов. Если же требуется охватить целые регионы для общего анализа ландшафта, могут применяться спутниковые системы, хотя их разрешение значительно уступает данным с БПЛА.

Несмотря на универсальность, у метода есть свои границы. Основной враг качественной съемки — плохая погода: дождь, туман или низкая облачность делают фотографии непригодными для обработки. Густая растительность также может стать проблемой, скрывая реальный рельеф поверхности земли.

Сложности возникают и при работе с зеркальными поверхностями или водой, которые создают блики и мешают алгоритмам сопоставлять кадры. Кроме того, в некоторых зонах действуют ограничения на полеты, что требует получения специальных разрешений или использования альтернативных методов сбора данных.

Если вы решили заказать услуги по созданию ортофотоплана, обратите внимание на ключевые параметры. Обязательно укажите требуемое разрешение (GSD) и необходимую точность в плане. Уточните систему координат, которая используется в ваших проектах.

Важно понимать, будут ли использоваться наземные опорные точки или технология RTK для контроля точности. Попросите отчет о среднеквадратической ошибке (RMSE) — это главный документ, подтверждающий качество выполненных работ. Также заранее согласуйте формат файла: GeoTIFF удобен для ГИС, а для больших территорий часто используют сжатые форматы вроде ECW.

Итогом работы профессиональной команды является целый пакет цифровых материалов:

1. Сам ортофотоплан — основной файл с точной геопривязкой.
2. Цифровая модель поверхности (ЦМП) или рельефа (ЦМР), необходимая для проектирования и расчетов объемов.
3. Технический отчет, включающий описание методов, оборудования и оценку точности.

По запросу могут быть предоставлены векторные слои с оцифрованными границами зданий и дорог, а также метаданные проекта. Весь этот инструментарий позволяет инженеру работать эффективно, минимизируя выезды на объект и исключая досадные ошибки в проектировании.

Ортофотоплан представляет собой мощный аналитический и измерительный инструмент. Его создание требует серьезного подхода к выбору оборудования и соблюдения технологий на каждом этапе: от планирования маршрута до финальной сшивки. Четкое понимание логики процесса и факторов, влияющих на точность, позволяет получать результат, который станет надежным фундаментом для любого инженерного проекта.
