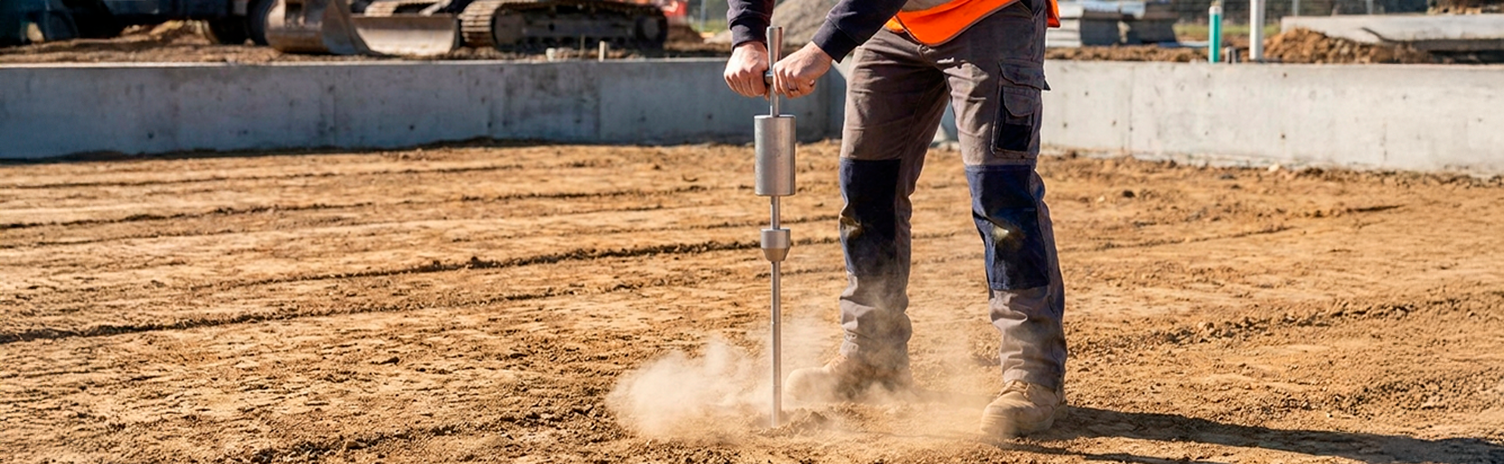

Проверка уплотнения грунта: методы контроля и выбор плотномера

Представьте, что вы строите дом своей мечты или прокладываете дорогу, которая должна прослужить десятилетия. Вы закупили лучшие материалы, наняли профессионалов, но через пару лет фундамент поплыл, а на асфальте появились трещины. В чем причина? Чаще всего она кроется буквально под ногами — в плохо подготовленном основании. Уплотнение грунтов — это не просто формальный этап, а основа безопасности любого сооружения. Без должного контроля качества земляного полотна даже самый дорогой бетон не спасет от осадки. Сегодня мы разберем, как избежать фатальных ошибок, зачем нужен коэффициент уплотнения и какие инструменты помогут вам держать ситуацию под контролем прямо на объекте.

Контроль качества уплотнения грунта необходим для проверки устойчивости основания и предотвращения деформаций конструкций. Ключевой показатель здесь — коэффициент уплотнения, отражающий качество трамбовки материала. Для официальной отчетности проводятся длительные лабораторные испытания (например, метод режущего кольца), а для оперативной проверки на стройплощадке идеально подходит динамический плотномер, позволяющий получить результат за минуту.

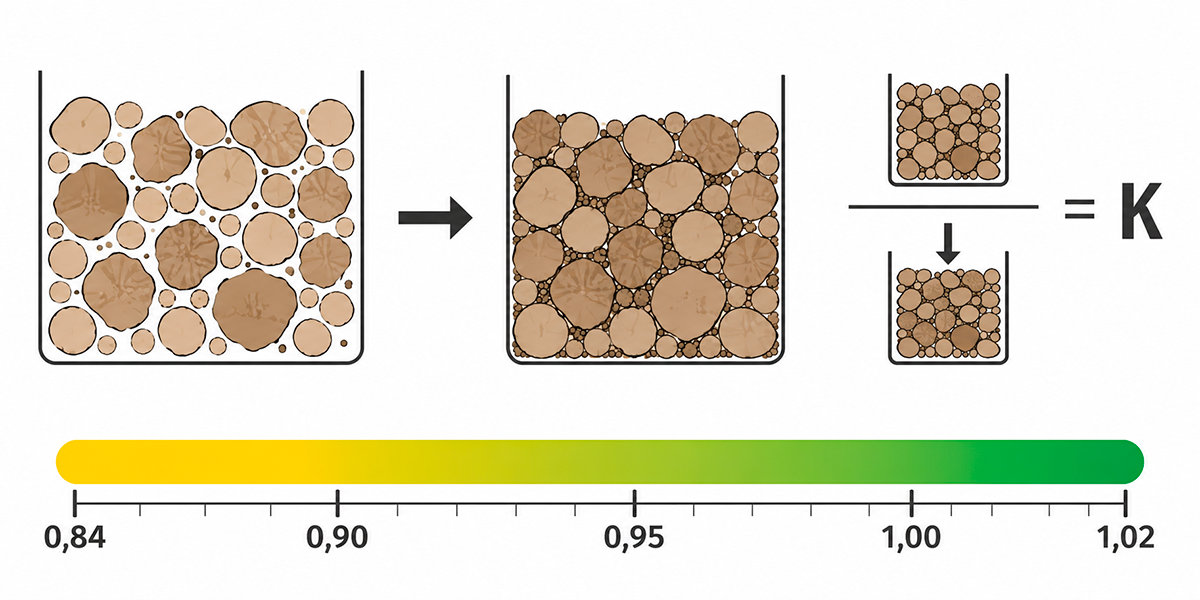

Когда мы говорим о надежности, на первый план выходит важный параметр — коэффициент уплотнения (К_у). Если объяснять простыми словами, это число показывает, насколько плотно частицы грунта прилегают друг к другу в реальности по сравнению с тем идеалом, который можно достичь в лаборатории.

По сути, это безразмерная величина, которая получается при делении фактической плотности материала на объекте на его максимально возможный показатель. Чем ближе это значение к единице, тем выше устойчивость основания к нагрузкам. Для большинства ответственных работ, будь то подготовка площадок под фундаменты или обратная засыпка котлованов, стандарт устанавливает планку в пределах 0,95–0,98.

Фактическая плотность, максимальная плотность и влажность

Чтобы вычислить заветный коэффициент, нам нужно знать три параметра:

1. Максимальная плотность — это предел, которого достигает порода при идеальной трамбовке в лабораторном приборе.
2. Фактическая плотность — то, что мы имеем здесь и сейчас на стройплощадке после работы виброплиты или катка.
3. Влажность — самый капризный фактор. Вода в порах работает как смазка, помогая зернам песка или частицам глины занимать максимально компактное положение. Однако избыток влаги сделает грунт текучим, а недостаток — не позволит частицам сблизиться.

Именно поэтому перед началом работ всегда определяется оптимальная влажность. Если ваш объект пересушен или залит дождями, добиться нужных характеристик будет практически невозможно.

От чего зависит требуемый коэффициент уплотнения

Требования к плотности не берутся с потолка. Они жестко прописаны в проектной документации и зависят от того, какую несущую способность должно обеспечивать основание. Например, для верхних слоев дорожного полотна требования будут жестче, чем для откосов насыпи. Также роль играет тип грунта: песчаного, глинистого или гравийных смесей. Каждый материал имеет свой гранулометрический состав, пористость и способность сопротивляться деформации.

Контроль — это ваша страховка от огромных трат в будущем. Плохо уплотненное основание неизбежно даст осадку. В лучшем случае это приведет к перекосу плитки на дорожке, в худшем — к разрыву инженерных коммуникаций и разрушению несущих конструкций здания.

Обследования аварийных объектов показывают, что 80% проблем с трещинами в стенах начинаются именно из-за игнорирования проверки плотности на этапе нулевого цикла. Кроме того, без официального протокола испытаний вы просто не сможете сдать объект технадзору, так как это прямое нарушение требований ГОСТ и СНиП.

Где проводят контроль уплотнения

Проверка обязательна везде, где грунт был потревожен или перемещен:

• При строительстве автомобильных и железных дорог.
• При устройстве подушек под фундаменты зданий.
• Во время обратной засыпки траншей после прокладки труб.
• При возведении дамб, насыпей и аэродромных покрытий.

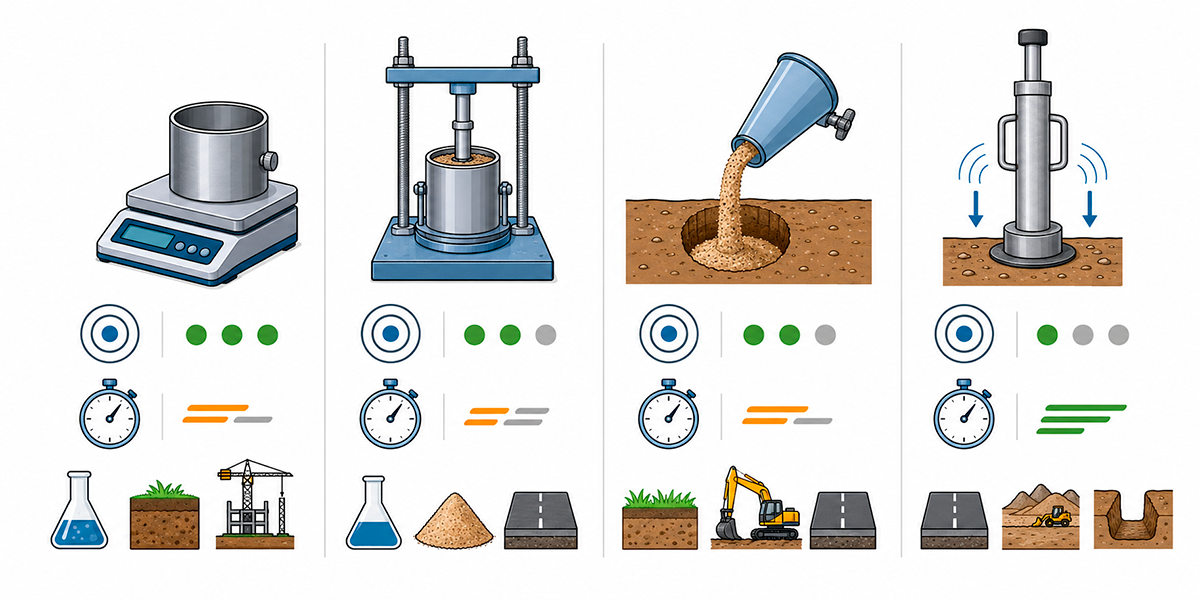

В арсенале инженеров есть несколько способов измерения, каждый из которых имеет свои плюсы и ограничения. Выбор метода зависит от стадии строительства и требуемой точности.

Метод режущего кольца

Это классика, описанная в ГОСТ 5180-2015. Суть проста: стальное кольцо известного объема вдавливается в грунт, затем извлекается вместе с образцом и взвешивается. Зная массу и объем, мы получаем естественную плотность. Главный минус — это необходимость везти пробы в лабораторию, сушить их и ждать результата минимум сутки.

Метод стандартного уплотнения

Этот анализ проводится еще до начала масштабных работ. Берется проба грунта массой около 6–10 кг, которая подвергается серии ударов в специальной установке при разной степени увлажнения. Так строится график, на котором видна точка "идеала" — та самая максимальная плотность при оптимальной влажности. Без этой цифры вы не сможете рассчитать коэффициент, какие бы точные приборы ни использовали на объекте.

Метод замещения объема

Когда в грунте много крупного щебня или гравия, режущее кольцо использовать нельзя — оно просто упрется в камень. В таких случаях выкапывают лунку, взвешивают вынутый материал, а объем ямки измеряют, заполняя её калиброванным песком или водой через специальный баллонный плотномер. Метод точный, но трудоемкий и требующий аккуратности.

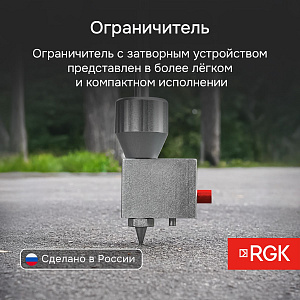

Динамический плотномер

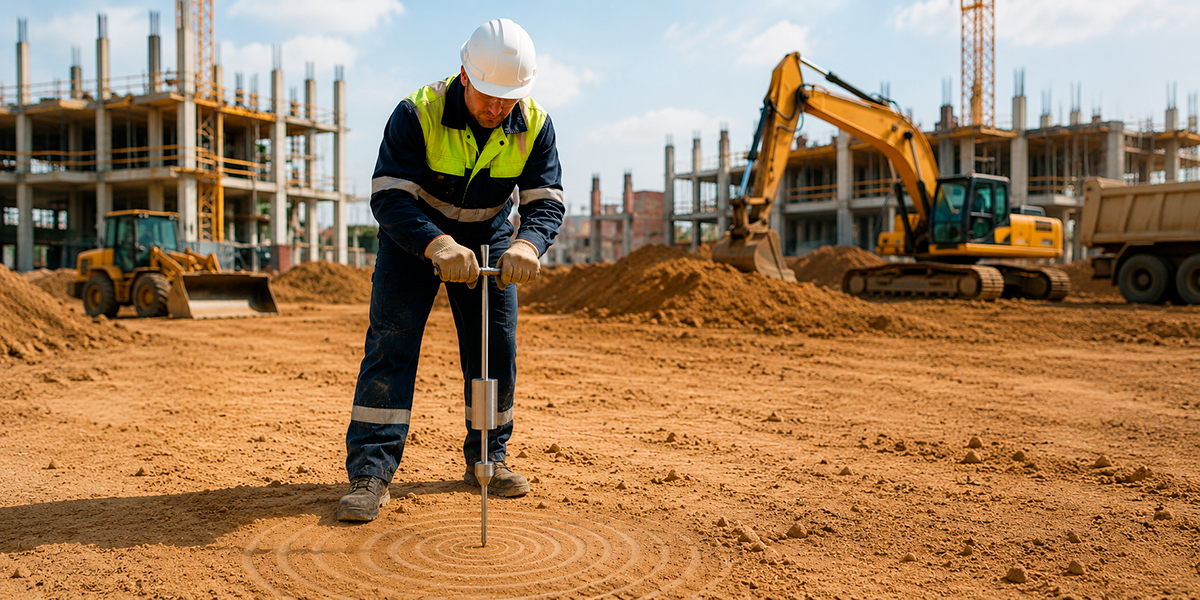

Если вам нужно знать результат здесь и сейчас, на помощь приходит динамический метод контроля. Прибор имитирует нагрузку, передавая ударный импульс через зонд или штамп на поверхность. Специалист подсчитывает количество ударов, необходимых для погружения наконечника, и по специальным графикам мгновенно определяет коэффициент уплотнения.

Для экспресс-оценки песчаных и супесчаных подушек под фундаменты незаменим RGK Д-51. Этот компактный инструмент позволяет за одну минуту понять, достаточно ли поработал виброкаток. Если же вы работаете с более сложными, влажными глинистыми составами, лучше выбрать модель RGK Д-51А, которая комплектуется специальным штампом для метода двойного зондирования.

Полевые измерители стали настоящим спасением для дорожников и частных застройщиков. Они позволяют проводить оперативный контроль на каждом этапе, не дожидаясь бумажных отчетов. Это особенно важно при послойном уплотнении, когда толщина каждого слоя не должна превышать 30–50 см для эффективной работы техники.

Для каких задач применяют динамические плотномеры

Сфера применения огромна: от проверки подушки под садовую дорожку до контроля качества взлетно-посадочных полос. Например, при работе с дорожными покрытиями на основе битумных вяжущих со смесями песка и щебня используют специализированный RGK ДПА. Он помогает оценить плотность асфальта прямо в процессе укатки, пока материал еще горячий.

На что смотреть при выборе плотномера

При покупке оборудования обратите внимание на следующие моменты:

• Диапазон измерения: убедитесь, что прибор покрывает нужные вам значения К_у (обычно от 0,84 до 1,02).
• Тип прибора: механические модели (как линейка RGK) надежны, не требуют батареек и просты в освоении.
• Глубина зондирования: стандартные стержни позволяют пробить слой до 30 см.

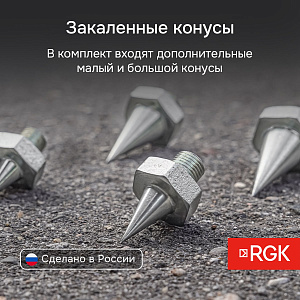

• Комплектация: наличие чехла и запасных конусов — большой плюс для работы в поле.

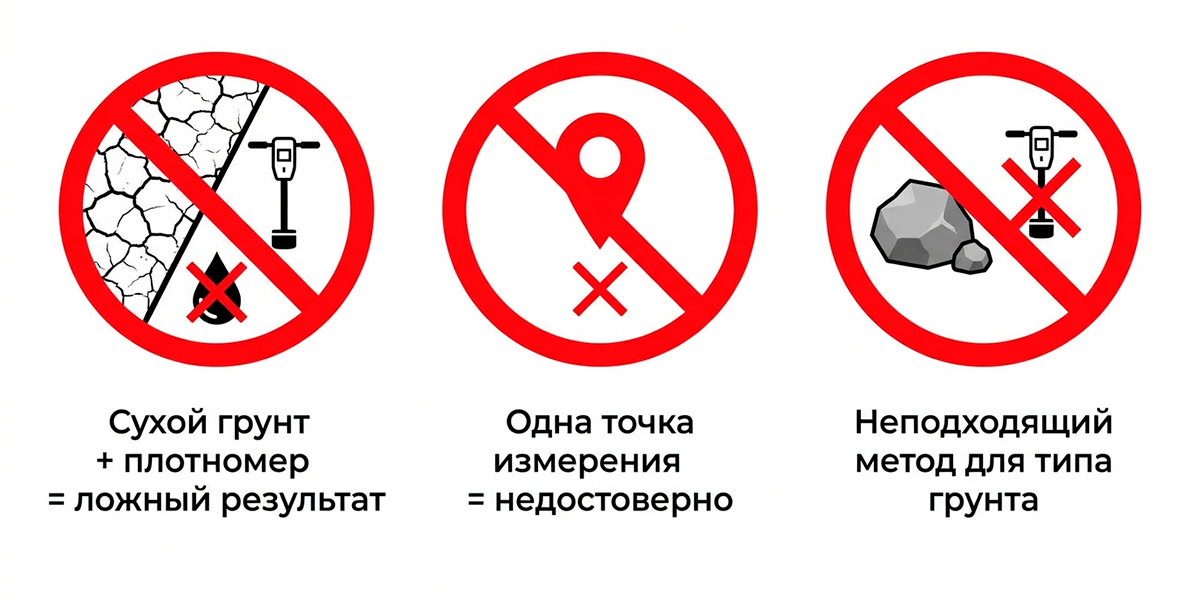

Даже с самым лучшим прибором можно получить неверные данные, если игнорировать физику процесса.

Не учитывать влажность грунта

Это самая частая ошибка. Если грунт слишком сухой, он будет оказывать высокое сопротивление, и плотномер покажет отличный результат. Но при первом же дожде такая конструкция просядет, так как реального сцепления между частицами нет. Опытные инженеры всегда проверяют текущую влажность перед началом измерений.

Проверять слишком мало точек

Грунтовый массив всегда неоднороден. В одном месте каток прошел пять раз, а в углу, где мешал забор, — всего один. Чтобы оценки были достоверными, измерения нужно проводить в нескольких точках, равномерно распределенных по площади. Только среднее значение даст реальную картину качества работ.

Использовать неподходящий метод

Не пытайтесь использовать статический метод на слабых, водонасыщенных грунтах — зонд может уйти в сторону, исказив показатель. Также важно учитывать наличие крупных включений: если в грунтового основании много камней размером более 10–20 мм, обычный динамический плотномер может давать погрешность, натыкаясь на них. В этом случае лучше применить метод штампа или замещения объема.

Правильная проверка уплотнения — это залог того, что ваше сооружение простоит века, а дорога не превратится в полосу препятствий после первой зимы. Современная методика позволяет сочетать надежность лабораторного анализа и скорость мобильных приборов. Выбирая инструменты для контроля, вы инвестируете в отсутствие рекламаций и свою репутацию профессионала.
