Как пользоваться плотномером RGK ДПУ

Динамический плотномер модификаций RGK ДПУ предназначен для определения степени уплотнения горячих песчаных и мелкозернистых асфальтобетонных смесей как в процессе их уплотнения, так и через 1-3 суток после окончания работ. Прибор рекомендован для применения с асфальтобетонами, содержание щебня в которых не превышает 40%.

Модификация ДПУ также позволяет определять степень и контролировать качество уплотнения грунта и других сыпучих материалов, таких как песок или почва. Его можно использовать для контроля плотности дополнительных слоев оснований автомобильных дорог и аэродромов.

Динамический плотномер является прибором для экспресс-контроля степени уплотнения асфальтобетона и грунта. Этот метод считается косвенным и требует проведения нескольких измерений в различных точках объекта для получения более точного усредненного результата. Результат может быть получен за 10-20 минут, что значительно быстрее других, более точных методов, требующих лабораторных испытаний.

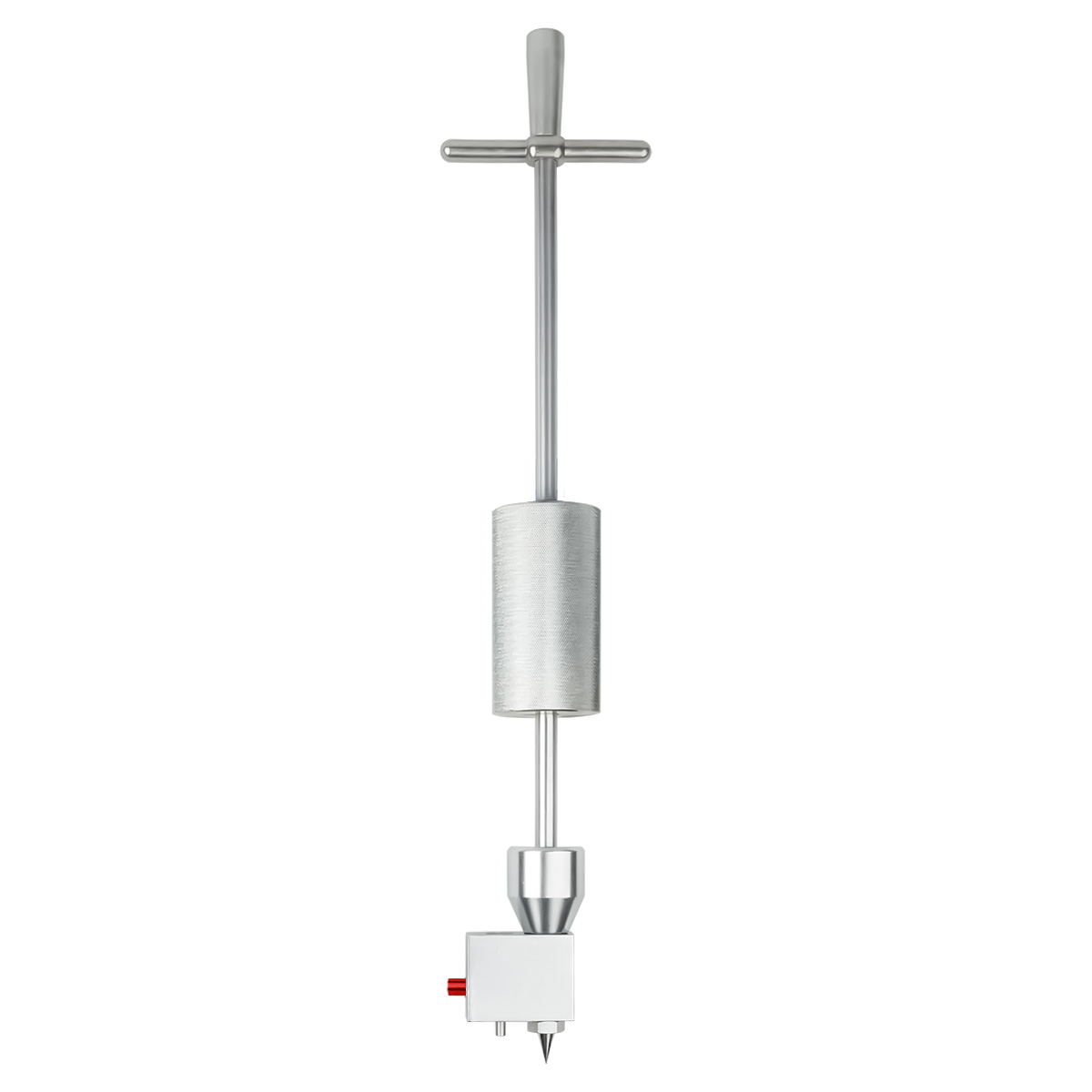

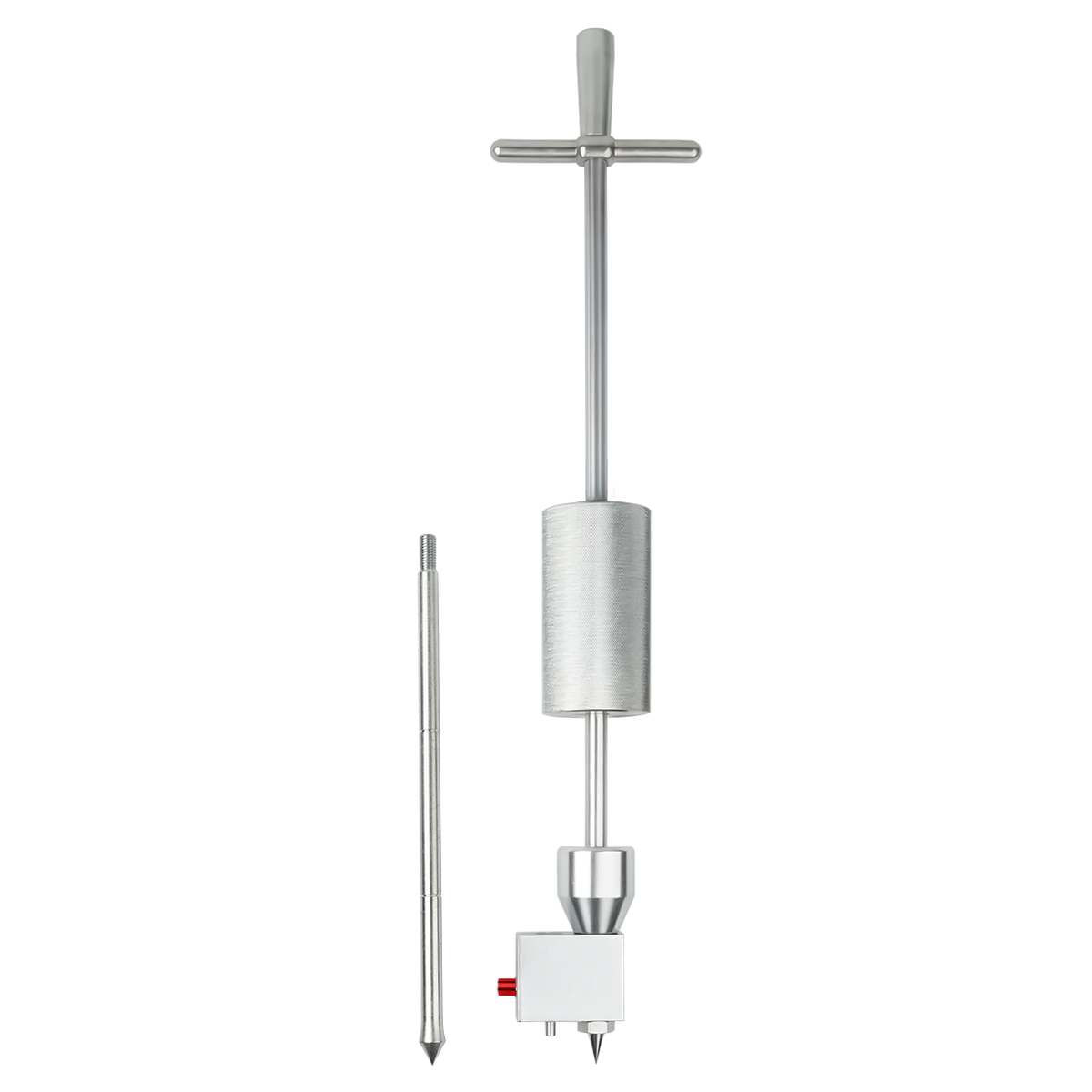

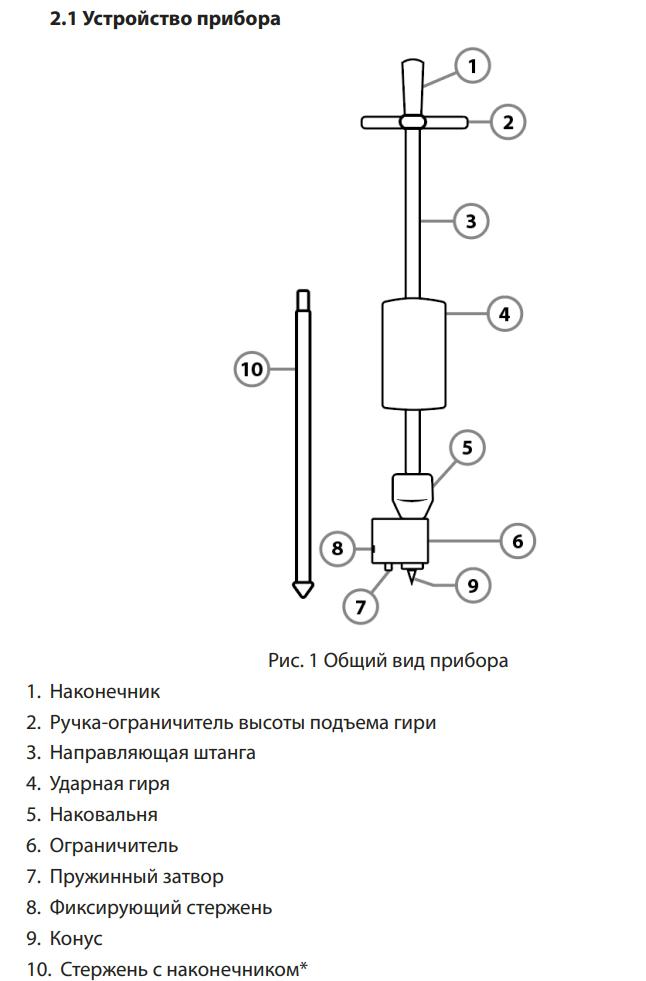

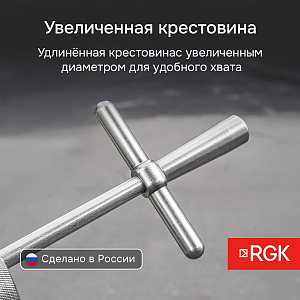

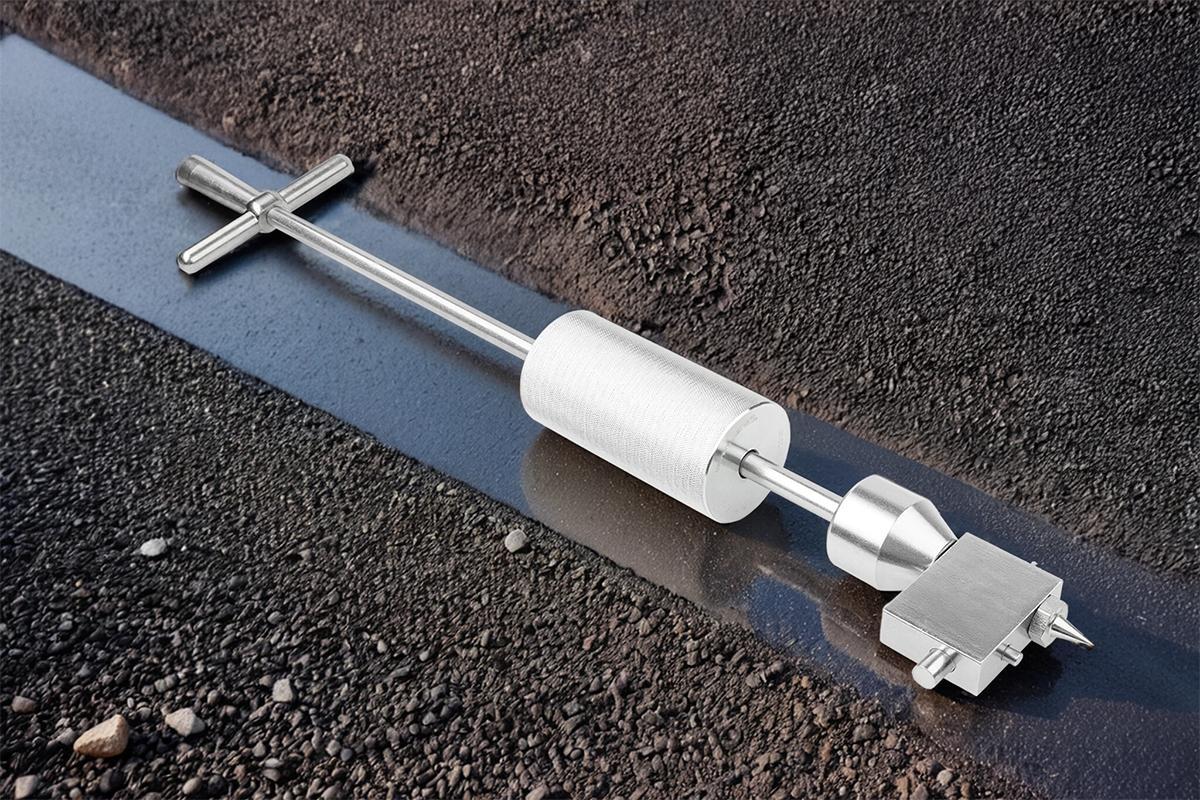

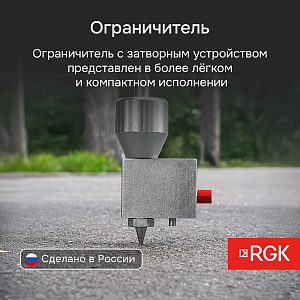

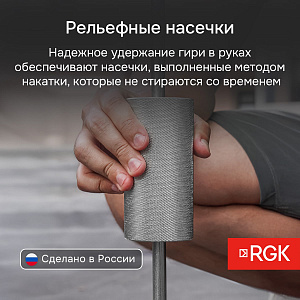

Портативный разборный плотномер RGK ДПУ включает следующие основные элементы: наконечник, ручка-ограничитель высоты подъема гири, направляющая штанга, ударная гиря, наковальня и ограничитель с пружинным затвором. Для работы с грунтом также предусмотрен стержень с наконечником, который устанавливается вместо пружинного затвора. Все детали выполнены из первоклассной стали.

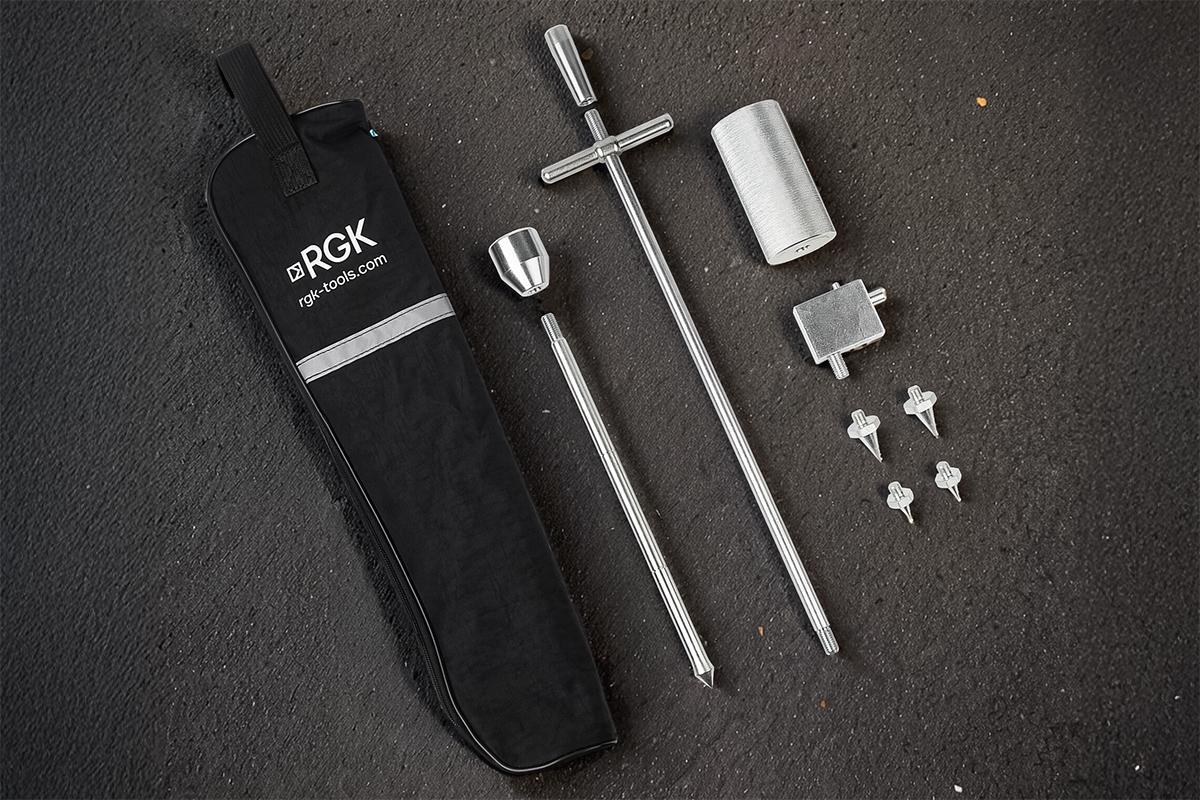

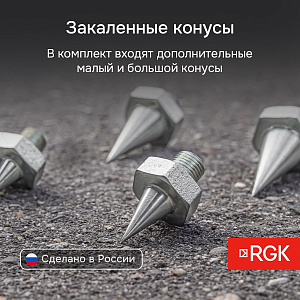

Комплект поставки также включает четыре острых конуса для проверки асфальтобетона разной температуры, чехол, аттестат и руководство по эксплуатации, которое, помимо прочего, объясняет, как правильно пользоваться плотномером.

Принцип работы динамического плотномера основан на погружении рабочего органа (конуса для асфальтобетона или стержня с наконечником для грунта) в исследуемый материал под действием ударов падающей гири. Степень уплотнения определяется по количеству ударов гири, необходимых для достижения заданной глубины. Чем больше ударов требуется, тем выше плотность (и, как следствие, коэффициент уплотнения) материала. Необходимую глубину легко определить по срабатыванию пружинного затвора или риске на стержне.

Полученное количество ударов (или отношение ударов при двойном зондировании для связных грунтов) соотносится со значением коэффициента уплотнения с использованием усредненных графиков, представленных в руководстве.

Перед тем, как пользоваться плотномером грунта, необходимо провести ряд подготовительных мероприятий.

При измерении плотномером КП 150 уплотнения асфальтобетона ключевым подготовительным шагом является определение его температуры. В зависимости от температуры, в основание затвора устанавливается соответствующий конус:

• Большой конус используется, если температура асфальтобетона находится в пределах от +50°С до +60°С.
• Малый конус используется, если температура асфальтобетона находится в пределах (20 ± 2)°С.

При измерении уплотнения грунта необходимо:

1. Провести классификацию грунта в соответствии с ГОСТ 25100-2020 п. 5.
2. Для связных грунтов, при использовании стандартного метода, определить их относительную влажность.

Также, при подготовке к испытаниям грунта, следует соединить стержень с наконечником с направляющей штангой при помощи наковальни.

Также периодически нужно выполнять тарировку плотномера с использованием методики, указанной в руководстве.

Измерение уплотнения асфальтобетона

1. Установить прибор вертикально так, чтобы продольная ось рабочего органа располагалась вдоль дороги.
2. Гирю поднять вверх до ручки-ограничителя и отпустить.
3. Продолжать удары, считая их количество, до тех пор, пока не сработает автоматическое устройство, отмечающее полное заглубление конуса в поверхность асфальтобетона (состоит из пружинного затвора и фиксирующего стержня).
4. По графику для соответствующего асфальтобетона определить значение коэффициента уплотнения.

Измерение уплотнения грунта

Стандартный метод (для несвязных грунтов без определения влажности и связных грунтов с определением относительной влажности):

1. Определить площадку размерами не менее 40х40 см.
2. Снять верхний слой грунта на глубину 3-5 см и выровнять площадку.
3. Установить плотномер ДПУ вертикально к поверхности.
4. Ударами гири погрузить стержень с наконечником на глубину 10 см. Количество ударов на этом этапе не учитывается. Это начальная точка отсчета.
5. Продолжить погружение стержня при помощи гири на глубину с 10 см до 20 см по рискам на стержне. Считать количество ударов об наковальню на этом отрезке. Результаты измерения записываются в журнал.
6. Извлечь прибор из грунта с помощью ручки.
7. На каждой площадке проводится не менее трех проб. Расстояние между точками измерений должно быть не менее 30 см.
8. Вычислить среднее значение показаний (среднее количество ударов).
9. По графику для соответствующего грунта определить значение коэффициента уплотнения.

После окончания работы прибор необходимо очистить от остатков асфальтобетона или грунта, разобрать и убрать в чехол.

Значение коэффициента уплотнения определяется по усредненным графикам, которые представлены в приложениях к руководству по эксплуатации. Эти графики показывают зависимость коэффициента уплотнения от количества ударов гири.

Для асфальтобетона используются графики, соответствующие температуре испытаний и типу асфальтобетона (плотный, высокопористый, песчаный, мелкозернистый). Для грунтов усредненные графики зависят от классификации грунта по ГОСТ 25100-2020.

Полученное значение коэффициента уплотнения необходимо сравнить с нормативными требованиями, установленными соответствующими стандартами.

Для асфальтобетона минимальные коэффициенты уплотнения должны быть не ниже:

• 0,99 - для высокоплотного асфальтобетона из горячих смесей, плотного асфальтобетона из горячих смесей типов А и Б.
• 0,98 - для плотного асфальтобетона из горячих смесей типов В, Г и Д, пористого и высокопористого асфальтобетона.
• 0,96 - для асфальтобетона из холодных смесей.

Для грунта минимальные коэффициенты уплотнения зависят от типа дорожных работ (капитальный, облегченный и переходный), расположения слоя от поверхности покрытия и элемента земляного полотна (рабочий стол, неподтопляемая/подтопляемая часть насыпи, рабочий слой выемки). В зависимости от этих факторов, требуемый коэффициент уплотнения грунта может варьироваться, например, от 0,90 до 1,00. Большие значения коэффициента уплотнения следует принимать при цементобетонных покрытиях и цементогрунтовых основаниях, а также

случаях. В районах поливных земель или распространения островной высокотемпературной вечной мерзлоты применяются особые требования к плотности грунта.
