Что такое дорожный курвиметр, и как им пользоваться

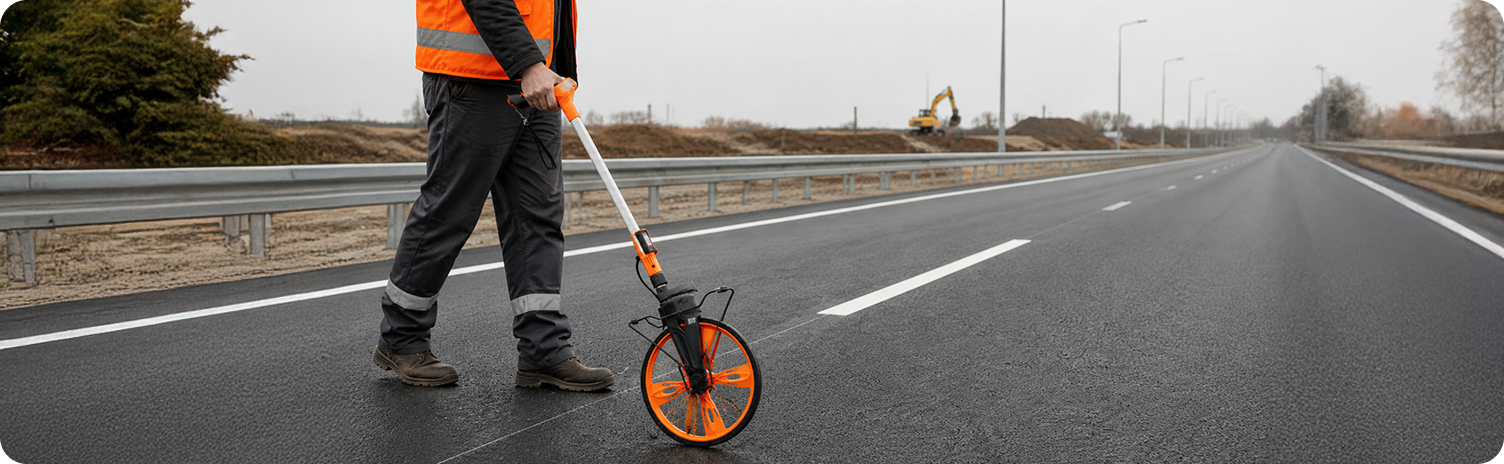

Курвиметр — это специализированный измерительный прибор, предназначенный для максимально точного определения протяженности извилистых, ломаных и криволинейных траекторий. В отличие от стандартных линеек, он позволяет эффективно измерить физическую длину объекта, следуя всем его изгибам и неровностям. Существуют компактные картографические ручные приборы для работы со схемами и планами, а также массивные дорожные колеса, которые применяются для замеров непосредственно на открытых территориях, строительных площадках и транспортных магистралях. Современные виды устройств делятся на классические механические и инновационные электронные, причем выбор конкретной модели всегда продиктован условиями предстоящей эксплуатации и требованиями к фиксации данных.

В основе функционирования любого дорожного измерителя лежит фундаментальный геометрический принцип: регистрация количества совершенных оборотов рабочего элемента при его качении по поверхности. Каждое колесо имеет строго выверенную окружность, и когда оператор ведет устройство по выбранному пути, внутренний механизм фиксирует пройденную дистанцию, преобразуя вращение в линейные метрические данные.

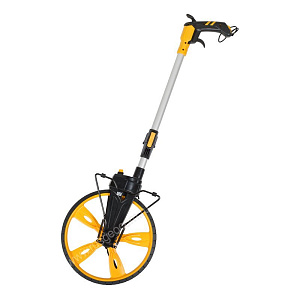

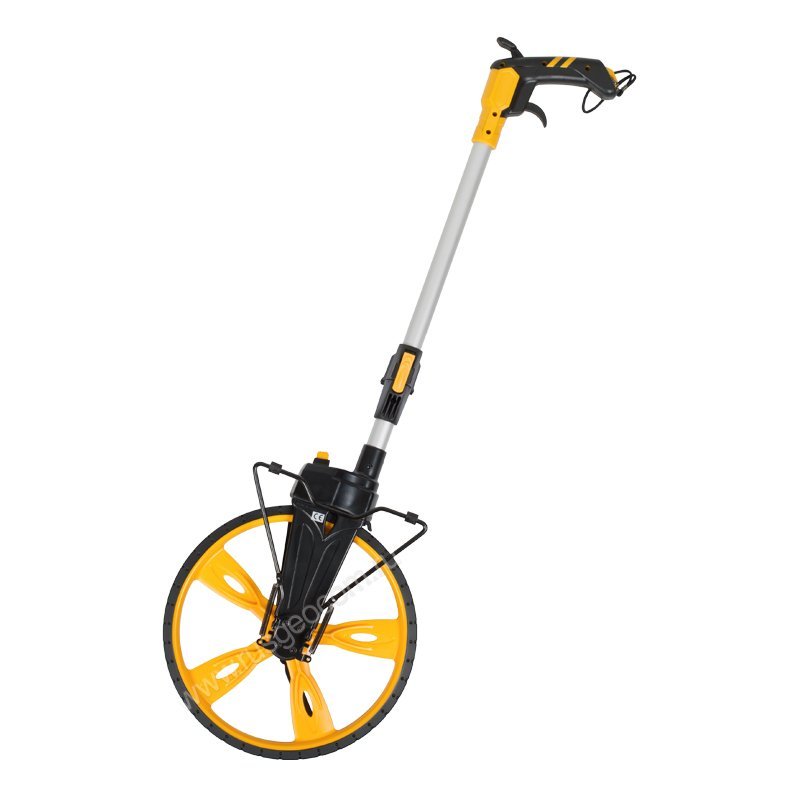

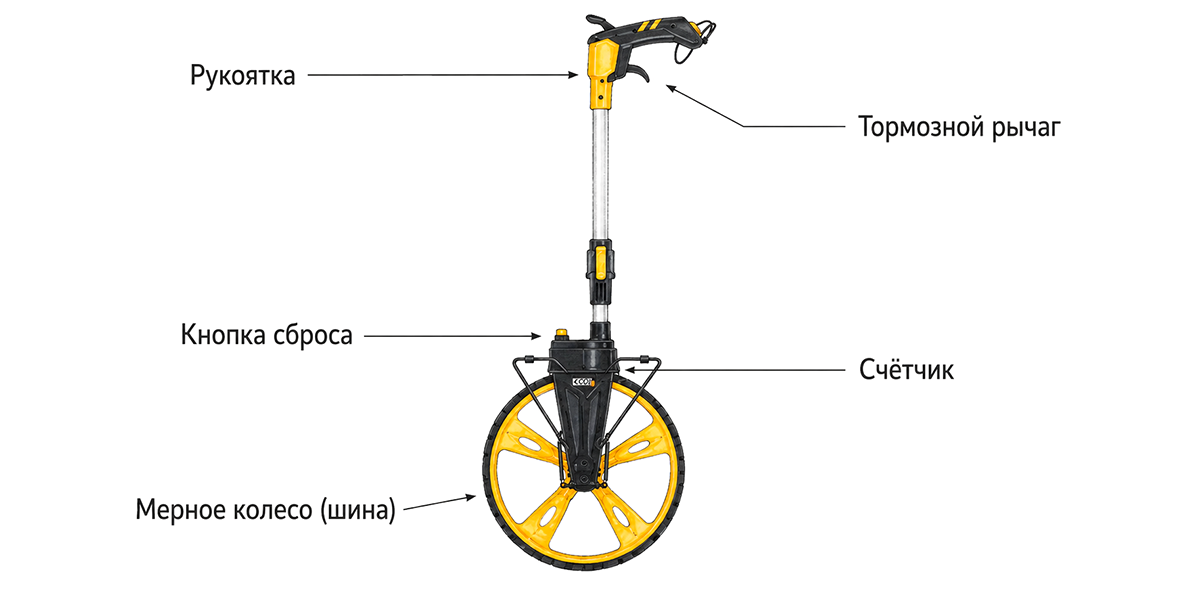

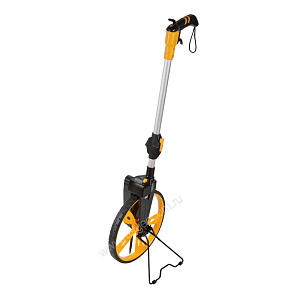

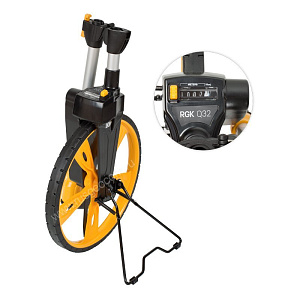

Конструкция прибора включает в себя несколько ключевых модулей. Главным рабочим органом является само мерное колесо, которое находится в непосредственном контакте с грунтом или дорожным полотном. Оно соединено со счетчиком (механическим циферблатом или цифровым блоком), который отображает итоговые результаты. Для управления процессом предусмотрена длинная рукоятка, часто имеющая складное или телескопическое исполнение для удобства транспортировки. У многих профессиональных изделий, таких как дорожное колесо RGK Q32, на рукоятку выносятся органы управления: кнопка сброса показаний и тормозной рычаг для моментальной фиксации значения. Электронный вариант дополнительно оснащается ЖК-дисплеем с подсветкой, что позволяет считывать информацию в сумерках или при плохой погоде.

Механические

Аналоговые приборы считаются эталоном надежности в полевых условиях. Их главные преимущества — полная автономность и отсутствие зависимости от источников электропитания. Внутреннее устройство такого инструмента предельно просто и долговечно, а прочный корпус эффективно защищает шестерни от попадания влаги и пыли. Механика безотказно работает как при сильной жаре, так и в мороз, что критически важно для дорожно-строительных бригад, работающих круглогодично.

Типичным представителем этой категории является дорожное колесо RGK Q8, которое обеспечивает стабильное сцепление с асфальтом и грунтом благодаря износостойкой полиуретановой шине. Хотя механические счетчики требуют от оператора ручного пересчета при работе с картами (в случае картографических моделей), в дорожных колесах они сразу проградуированы в метрах и сантиметрах. Основным нюансом механики является риск накопления небольшой погрешности на экстремально длинных дистанциях, однако для большинства строительных задач их точности более чем достаточно.

Электронные

Цифровые модели представляют собой следующее поколение измерительной техники. Они оснащены микропроцессорным вычислителем, который не просто фиксирует расстояние, но и позволяет проводить с ним различные математические операции: сложение, вычитание и даже автоматический расчет площади прямоугольных участков. Наличие встроенной памяти на несколько последних замеров избавляет специалиста от необходимости постоянно делать записи в блокноте.

Высокотехнологичное дорожное колесо RGK Q64 наглядно демонстрирует возможности современной электроники: шаг счетчика составляет всего 1 см, а все данные отображаются на крупном экране. Важно понимать, что само по себе наличие дисплея не гарантирует точность выше, чем у механики — этот параметр зависит от качества сборки и калибровки конкретного инструмента. Однако удобство обработки данных и возможность мгновенно сменить единицы измерения (метры, футы, ярды) делают такие приборы фаворитами в ландшафтном дизайне и при инвентаризации линии коммуникаций.

Этот инструмент незаменим в ситуациях, когда геометрия участка не позволяет использовать жесткие мерные ленты, а лазерный луч не может обеспечить прямой прострел из-за препятствий или слишком большого расстояния. Производитель работ часто сталкивается с необходимостью быстро оценить объем материалов, и здесь колесо становится лучшим помощником.

Сфера применения охватывает множество профессиональных направлений:

• Дорожное строительство и ремонт: измерение протяженности нового полотна, определение мест нанесения разметки, расчет площади ямочного ремонта.
• Благоустройство и ландшафтный дизайн: проектирование извилистых садовых дорожек, расчет периметра клумб, измерение границ газонов и парковых зон.
• Коммунальное хозяйство: прокладка трубопроводов, кабельных трасс, определение длины заборов и ограждений.
• Кадастровые и геодезические задачи: предварительная оценка границ земельных наделов, измерение маршрутов обхода труднопроходимых участков.
• Экспертиза ДТП: фиксация тормозного пути автомобиля, составление точных схем происшествия для протокола.

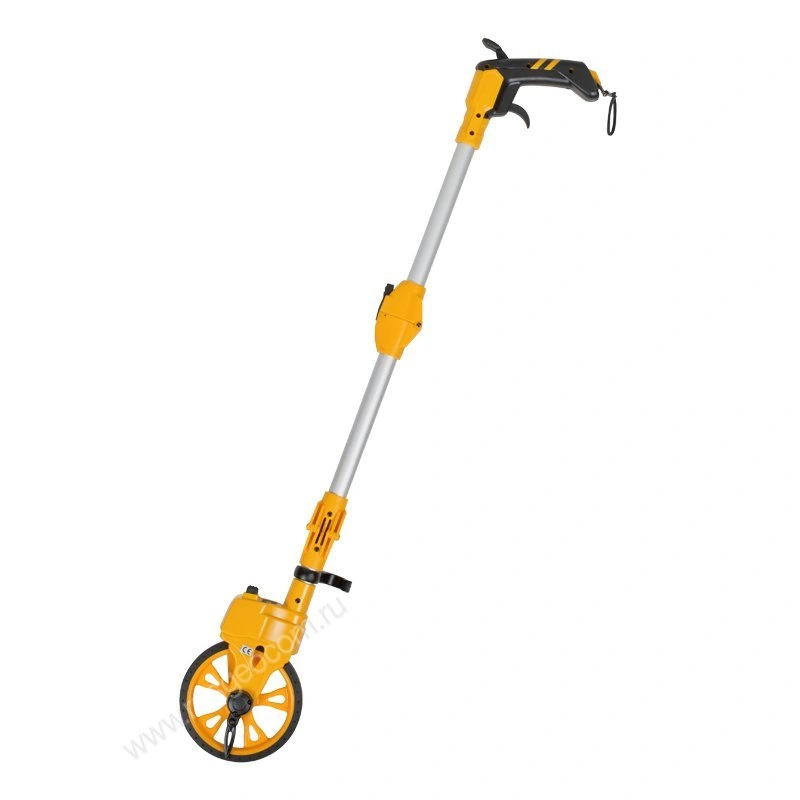

Инструмент эффективно работает на всех типах покрытий. Для компактных задач по ровным поверхностям отлично подходит дорожное колесо RGK Q16, которое за счет малого веса и складного корпуса легко помещается в багажник любого авто.

Несмотря на кажущуюся простоту, работа с прибором требует соблюдения определенного алгоритма для достижения достоверности.

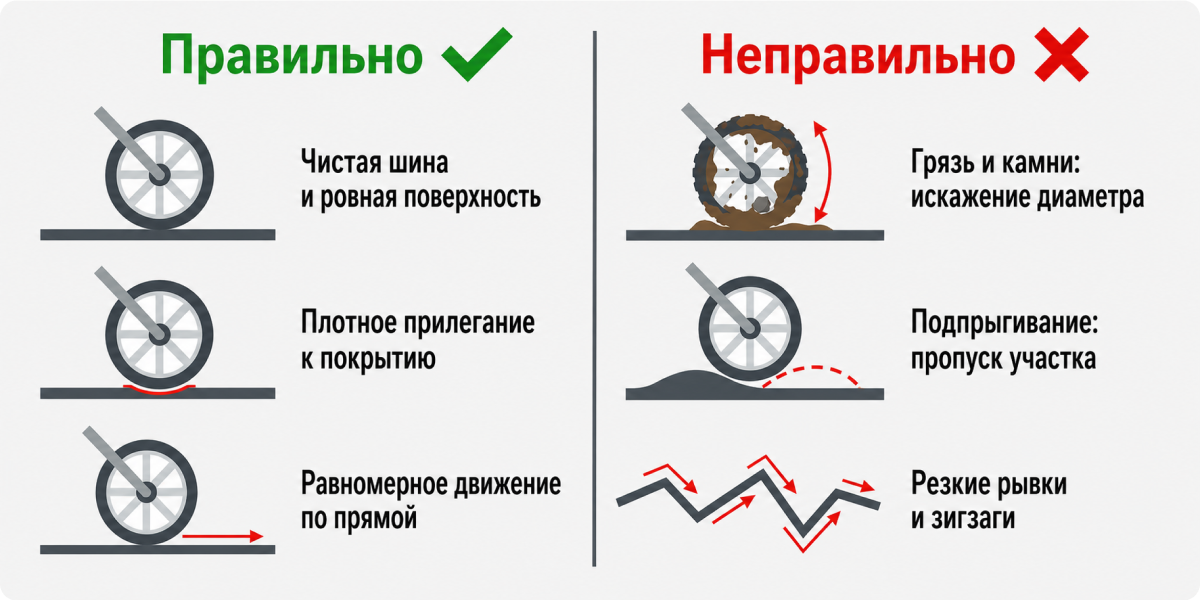

1. Подготовка: проверьте целостность шины и чистоту колеса. Налипшая грязь или застрявшие камни увеличивают фактический диаметр, что искажает итоговую цифру.
2. Обнуление: установите прибор в начальную точку и обязательно приведите счетчик к нулевому значению. У моделей RGK для этого предусмотрена удобная кнопка.
3. Движение: плавно и равномерно ведите прибор перед собой. Старайтесь придерживаться одной траектории, избегая резких рывков и виляний из стороны в сторону.
4. Контроль контакта: важно следить, чтобы колесо постоянно прилегало к поверхности. Любое подпрыгивание на кочке или проскальзывание по мокрой траве приведет к тому, что счетчик не зафиксирует часть пути.
5. Фиксация: достигнув финиша, активируйте тормоз (если он есть) и считайте значение со шкалы или экрана. При необходимости выполните контрольный проход в обратном направлении — многие современные счетчики умеют вычитать пройденный путь при движении назад, что помогает корректировать ошибки.

Итоговая погрешность прибора на местности обычно составляет от 0,2% до 0,5%, что является превосходным показателем для непрямых измерений. Однако на этот результат влияет совокупность факторов. Рельеф местности играет ключевую роль: чем грубее поверхность (крупный щебень, высокая трава, пашня), тем выше риск проскальзываний. Состояние шины также критично — изношенный протектор уменьшает реальную длину окружности.

Необходимо различать шаг измерения и реальную погрешность. Шаг (например, 1 см или 10 см) показывает минимальную дискретность, с которой устройство обновляет данные. Погрешность же указывает на максимально допустимое отклонение от истины на определенном отрезке (например, 5 метров на 1 километр пути). Равномерный темп движения оператора и правильная юстировка прибора позволяют свести эти отклонения к минимуму.

При покупке инструмента в каталоге следует ориентироваться на специфику ваших задач. Если вы планируете работать вдали от населенных пунктов и возможности подзарядки, ваш выбор — надежная механика. Для частых замеров со сложными расчетами и необходимостью архивации данных лучше подойдут электронные версии.

Обратите внимание на следующие критерии:

Диаметр колеса: модели с большим колесом (около 320 мм) лучше преодолевают неровности и стабильнее ведут себя на бездорожье. Компактные ролики (150-160 мм) идеальны для помещений и ровного асфальта.

Эргономика: наличие откидной подножки позволит ставить прибор вертикально во время перерывов, а складная рукоять облегчит хранение.

Защита и материалы: алюминиевые штанги и ударопрочный ABS-пластик гарантируют, что инструмент выдержит случайное падение или удар.

Метрологический статус: если результаты планируется использовать в официальных отчетах или судебных спорах, выбирайте приборы, внесенные в Госреестр СИ и имеющие возможность поверки.

В магазине РУСГЕОКОМ представлены сертифицированные дорожные колеса, прошедшие строгий контроль качества и готовые к самым суровым испытаниям.

Ни одно измерительное средство не является универсальным. Для получения идеального результата важно понимать, в какой ситуации прибор раскроет свои лучшие качества.

Дорожное колесо — это прежде всего инструмент для быстрой оценки ситуации в движении, когда нужно оперативно получить данные о длине извилистой дороги или периметре сложного участка, просто пройдясь по нему.
