Инструменты измерения асфальтового покрытия

Создание качественной транспортной инфраструктуры требует не только мощной техники, но и прецизионного подхода к оценке каждого этапа работ. Экспертиза дорог представляет собой сложный комплекс инженерных задач, направленных на обеспечение безопасности и долговечности путей сообщения. Специалисты выделяют два основных направления обследований: разрушающие методы, предполагающие изъятие кернов для глубокого анализа в лаборатории, и неразрушающие способы контроля, которые проводятся непосредственно на объекте. Современное дорожное оборудование позволяет проводить диагностику в полевых условиях, мгновенно выявляя дефекты и проверяя соответствие полотна государственным стандартам. Использование инновационного инструментария на 40% сокращает сроки строительства и значительно продлевает жизненный цикл покрытия.

В процессе работы инженеры контролируют не абстрактное состояние полотна, а конкретные количественные величины, определяющие его эксплуатационную надежность. Ключевое значение имеет ровность поверхности, так как любые неровности увеличивают динамические нагрузки на транспорт и ускоряют разрушение машин. Важно отслеживать продольные и поперечные уклоны, обеспечивающие правильный водоотвод, а также контролировать высотные отметки и геометрические размеры всего участка.

Кроме того, в область обязательного мониторинга входит проверка качества уплотнения смеси и определение толщины уложенных слоев. Для этого используются данные о плотности материала, которые коррелируют с его износостойкостью. Также специалисты измеряют такие специфические параметры, как колейность и обратимые прогибы под нагрузкой, используя специализированный прогибомер для оценки несущей способности дорожной одежды. Все эти технические измерения позволяют составить точный план ремонта и спрогнозировать будущие изменения в структуре трассы.

Ротационные нивелиры

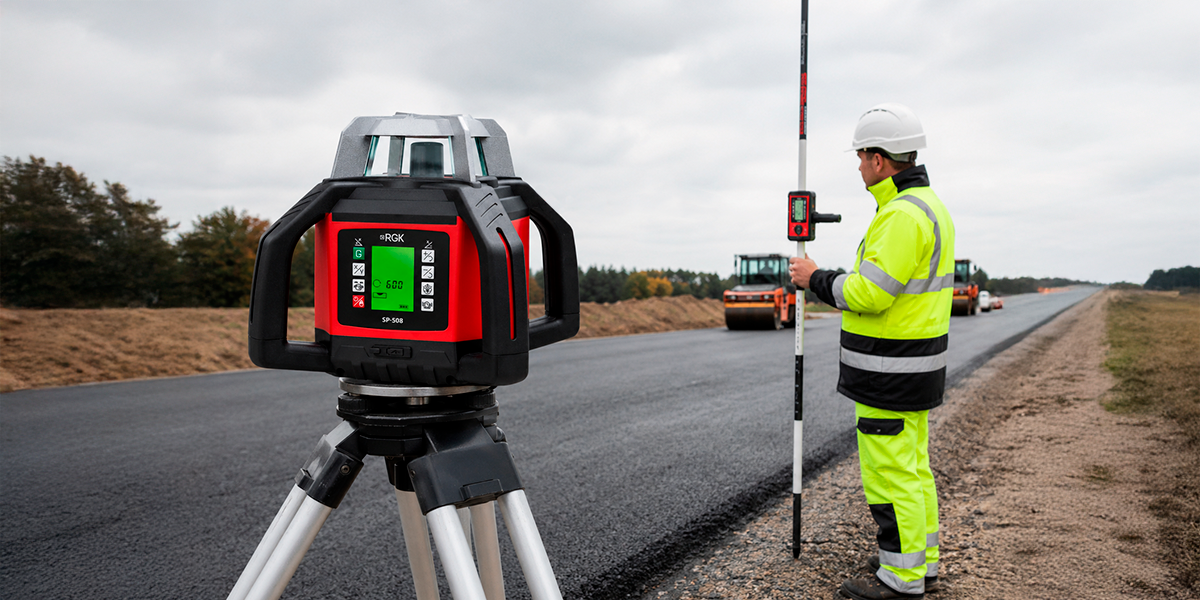

Для формирования идеальной горизонтали и точного соблюдения проектных уклонов на больших дистанциях незаменимы ротационные лазерные нивелиры. Эти приборы способны создавать лазерную плоскость на 360°, охватывая диаметр до 800-900 метров при использовании приемника. Особенного внимания заслуживает модель RGK SP-508, оснащенная функцией автоматической ориентации луча на приемник. Эта технология кардинально меняет подход к работе: цифровой измеритель самостоятельно корректирует наклон плоскости, мгновенно привязываясь к нужной отметке. Прибор сохраняет стабильность даже при вибрациях от работающей техники благодаря компенсатору с сервоприводами, обеспечивая точность до ±1 мм на каждые 10 метров.

Оптические нивелиры

Классическим решением для определения разности высот остаются оптические нивелиры, которые используются совместно с нивелирными рейками. Проверенный временем RGK N-32 является эталоном надежности в этом классе, предлагая пользователю 32-кратное увеличение зрительной трубы для комфортной работы на различных расстояниях. Магнитный демпфер компенсатора эффективно гасит колебания, что критически важно при измерениях вблизи оживленных автодорог. Прямое изображение и качественная просветленная оптика снижают нагрузку на зрение специалиста, позволяя проводить длительные сессии нивелирования с минимальной погрешностью.

Уровни электронные и жидкостные

Для локального контроля поверхностей и проверки элементов строительной техники активно применяются угломеры. Современные электронные модели позволяют не только определять отклонения от вертикали или горизонтали, но и измерять углы между любыми плоскостями с высокой достоверностью. Такие приборы часто снабжены акустической сигнализацией, срабатывающей при достижении заданного значения, что упрощает монтаж бордюров, водоотводных лотков и других элементов инфраструктуры.

Теодолиты

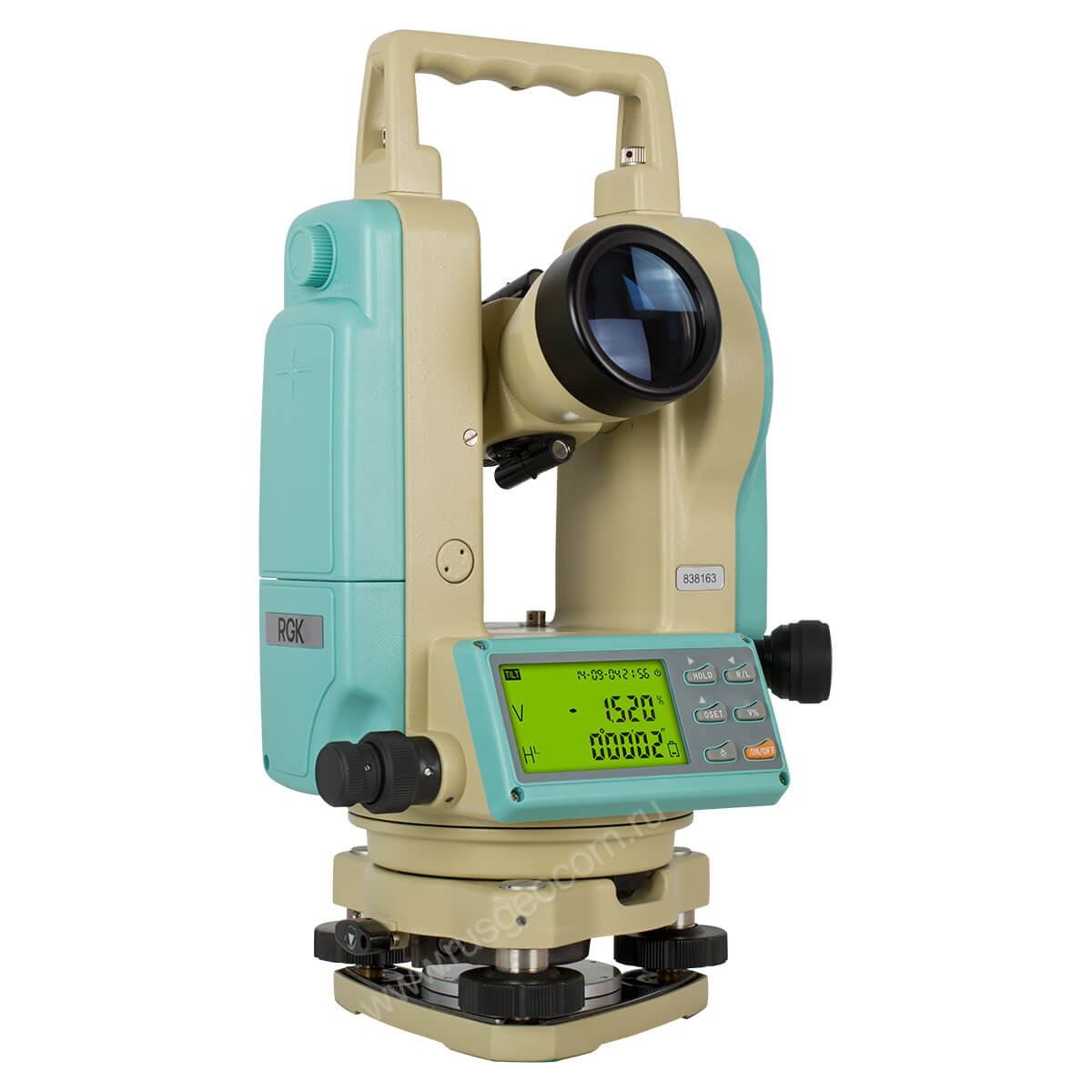

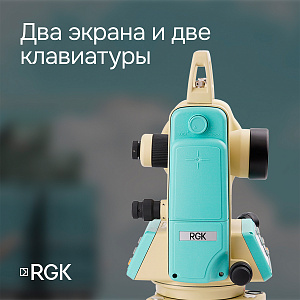

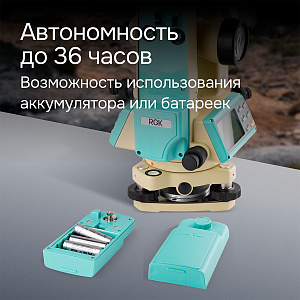

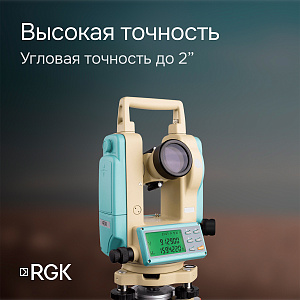

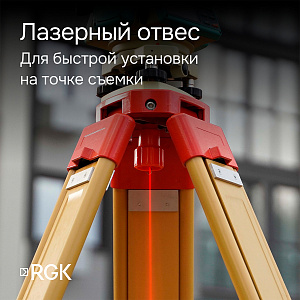

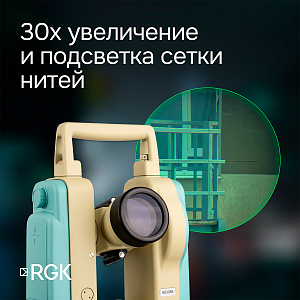

Когда требуется выполнить точные угловые измерения или вынести в натуру оси будущей трассы, инженеры выбирают теодолиты. Модель RGK T-02 с лазерным отвесом представляет собой оптимальное сочетание функциональности и доступности. Этот инструмент лишен избыточных функций, что делает его эксплуатацию простой и интуитивно понятной, при этом он обеспечивает двухсекундную точность измерений. Прочный корпус с защитой класса IP66 гарантирует работоспособность прибора в суровых условиях, будь то пыльная стройплощадка или сильный дождь.

Рулетки

Несмотря на развитие технологий, базовым средством измерения остаются рулетки. При выборе этого аксессуара для дорожных работ ключевыми характеристиками являются долговечность и класс точности. Профессиональные модели часто имеют стальное полотно с нейлоновым или полиамидным покрытием, которое защищает шкалу от истирания при контакте с абразивным асфальтом. Широкая лента позволяет лучше удерживать прямолинейную форму, что удобно при проведении замеров в одиночку.

Курвиметры

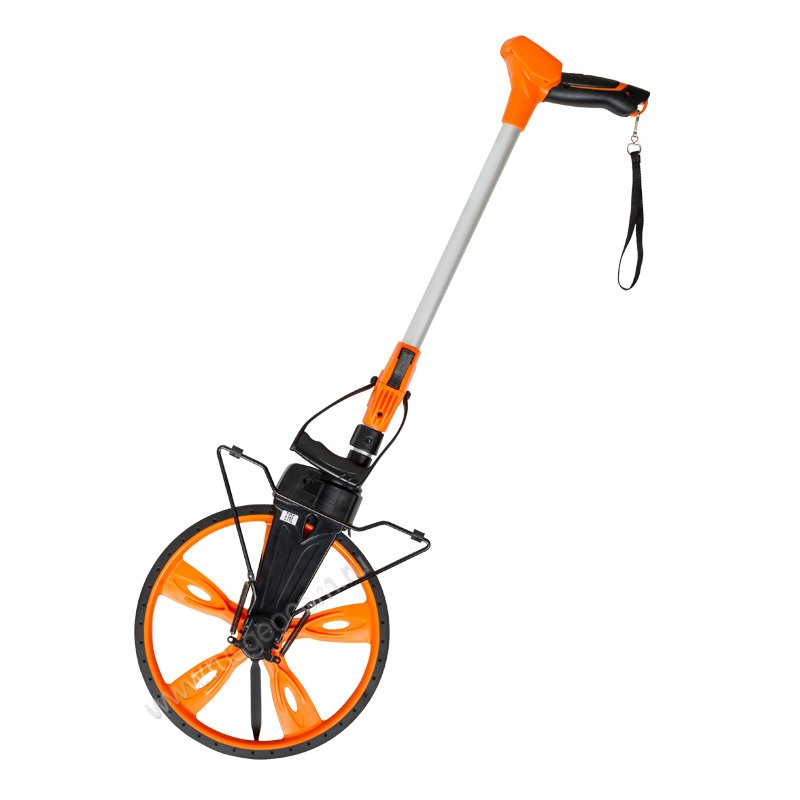

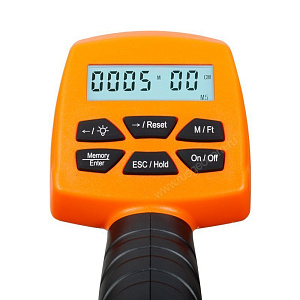

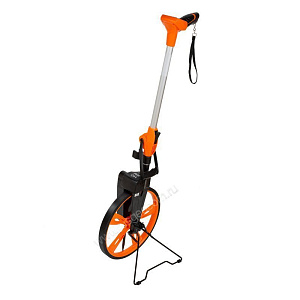

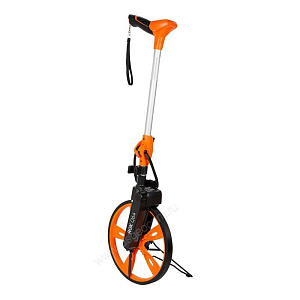

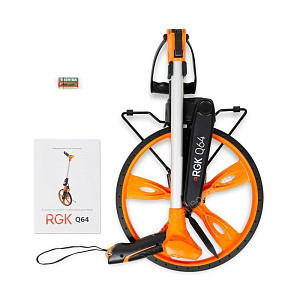

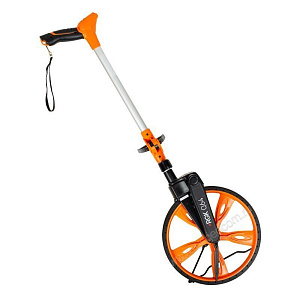

В случаях, когда конфигурация объекта сложна или требуется измерить большую протяженность, на помощь приходят дорожные колеса. Измерительное колесо RGK Q64 позволяет фиксировать длину дуг и извилистых тротуаров с шагом в 1 см. Встроенный ЖК-дисплей с подсветкой обеспечивает легкое считывание результатов в любое время суток, а складная рама делает перемещение устройства максимально удобным. Этот измеритель незаменим при инвентаризации линейных объектов и расчете площади участков под асфальтирование.

Дорожные рейки

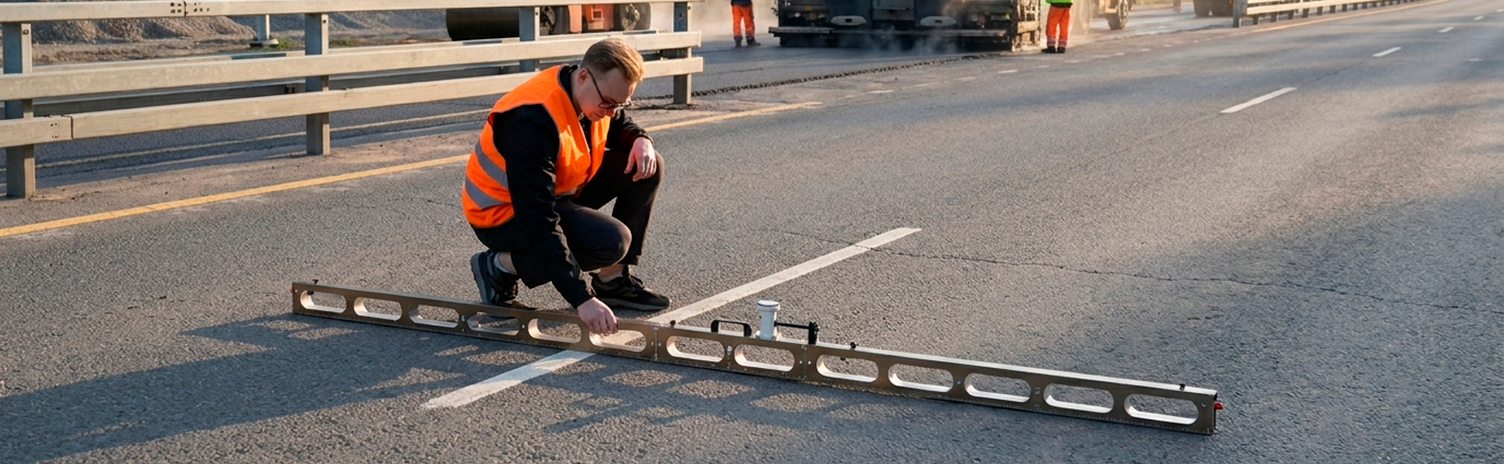

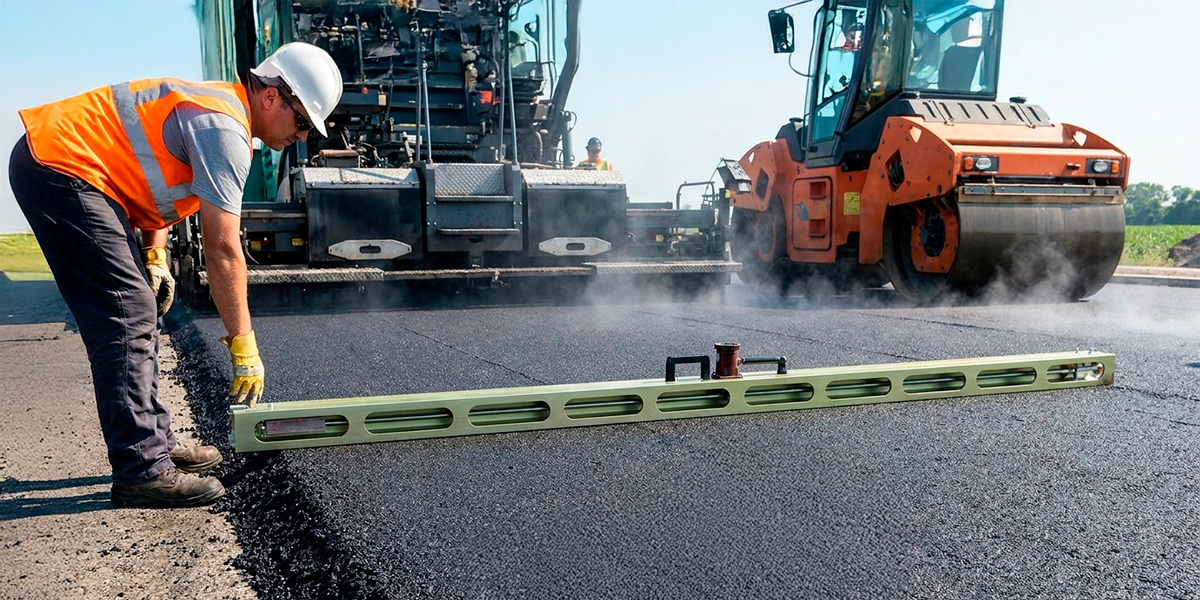

Для оперативной проверки ровности и выявления колейности применяются дорожные рейки. Универсальная трехметровая РДУ Кондор объединяет в себе функции нескольких приборов: она оснащена измерительной головкой для определения уклонов, эклиметром для контроля откосов и клиновым промерником. Трёхсекционная складная конструкция позволяет легко перевозить инструмент, а наличие его в Госреестре дает право использовать полученные данные для официальных заключений и экспертиз. С помощью рейки специалист может мгновенно оценить величину просветов под профилем и измерить толщину слоев дорожной одежды.

GNSS-приемники

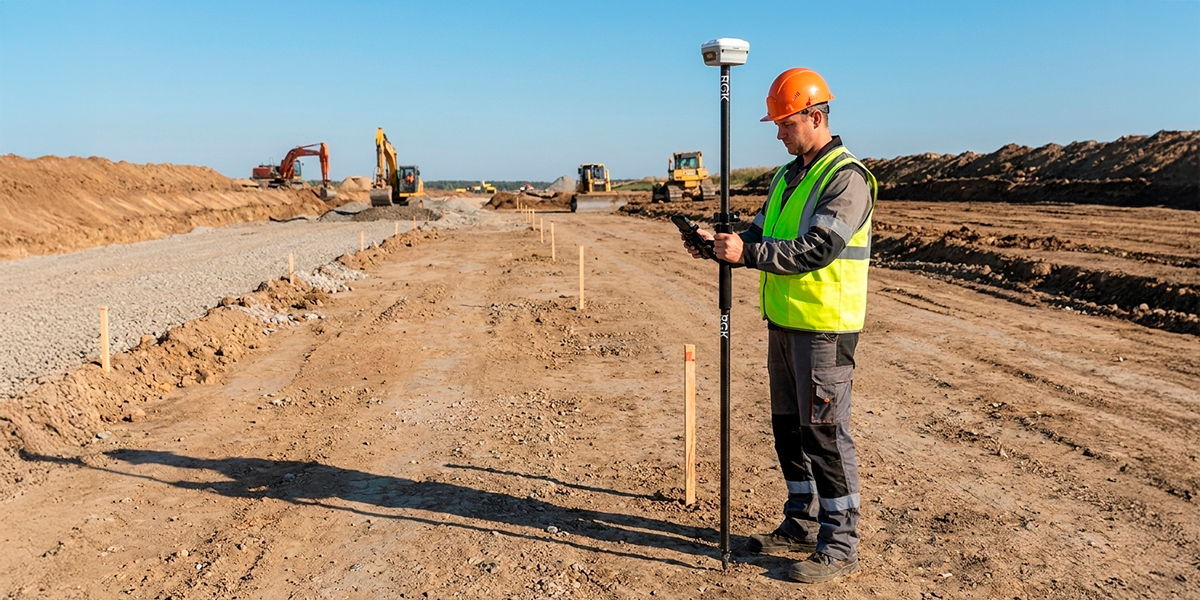

В условиях открытого пространства для привязки объекта к глобальным координатам используются геодезические системы спутникового позиционирования. Комплект GNSS-приёмника RGK SR1 с контроллером RGK SC100 и вехой RGK GLS 18 обеспечивает сантиметровую точность в режиме реального времени (RTK). Мультиканальная плата принимает сигналы всех современных спутниковых группировок, включая ГЛОНАСС и BeiDou, что гарантирует стабильный "фикс" даже в плотной застройке. Инерциальная система (IMU) позволяет компенсировать наклон вехи до 60°, значительно ускоряя процесс съемки труднодоступных точек.

Тахеометры

Для максимально детальной исполнительной съемки и контроля сложной геометрии выбирают тахеометры. Электронный прибор FOIF RTS362N на базе ОС Android 11 предлагает пользователю интеллектуальную платформу с поддержкой популярных форматов DXF и LandXML. Благодаря мощному процессору и встроенному ПО, инженер может выполнять сложные вычисления объемов и площадей прямо в поле. Дальность безотражательных измерений до 1000 метров позволяет работать на безопасном расстоянии от опасных зон или движущейся техники.

Плотномеры асфальтобетона

Соблюдение технологии укатки напрямую влияет на долговечность покрытия. Плотномеры асфальтобетона позволяют осуществлять неразрушающий контроль качества уплотнения. Динамический плотномер RGK ДПА реализует метод измерения, основанный на подсчете ударов груза массой 2,5 кг, необходимых для заглубления конуса в материал. Это компактное устройство не требует электропитания, что снижает эксплуатационные расходы и делает его идеальным для мобильных групп контроля. Для корректной интерпретации важно учитывать температуру покрытия и тип асфальтобетонной смеси.

Виброплиты и вибротрамбовки

Хотя эта техника относится к строительной, её применение напрямую определяет итоговые показатели плотности. Виброплиты, такие как реверсивная TSS-WP170L, используются для уплотнения оснований из песка и щебня, а также при ямочном ремонте. Центробежная сила в 30,5 кН обеспечивает глубокую проработку слоев, а возможность реверсивного движения делает её маневренной в стесненных условиях. В узких траншеях и местах с ограниченным доступом применяются вибротрамбовки. Бензиновая модель TSS RM80L передает мощное ударное воздействие на малую площадь подошвы, эффективно уплотняя даже тяжелые связные почвы и вязкие составы.

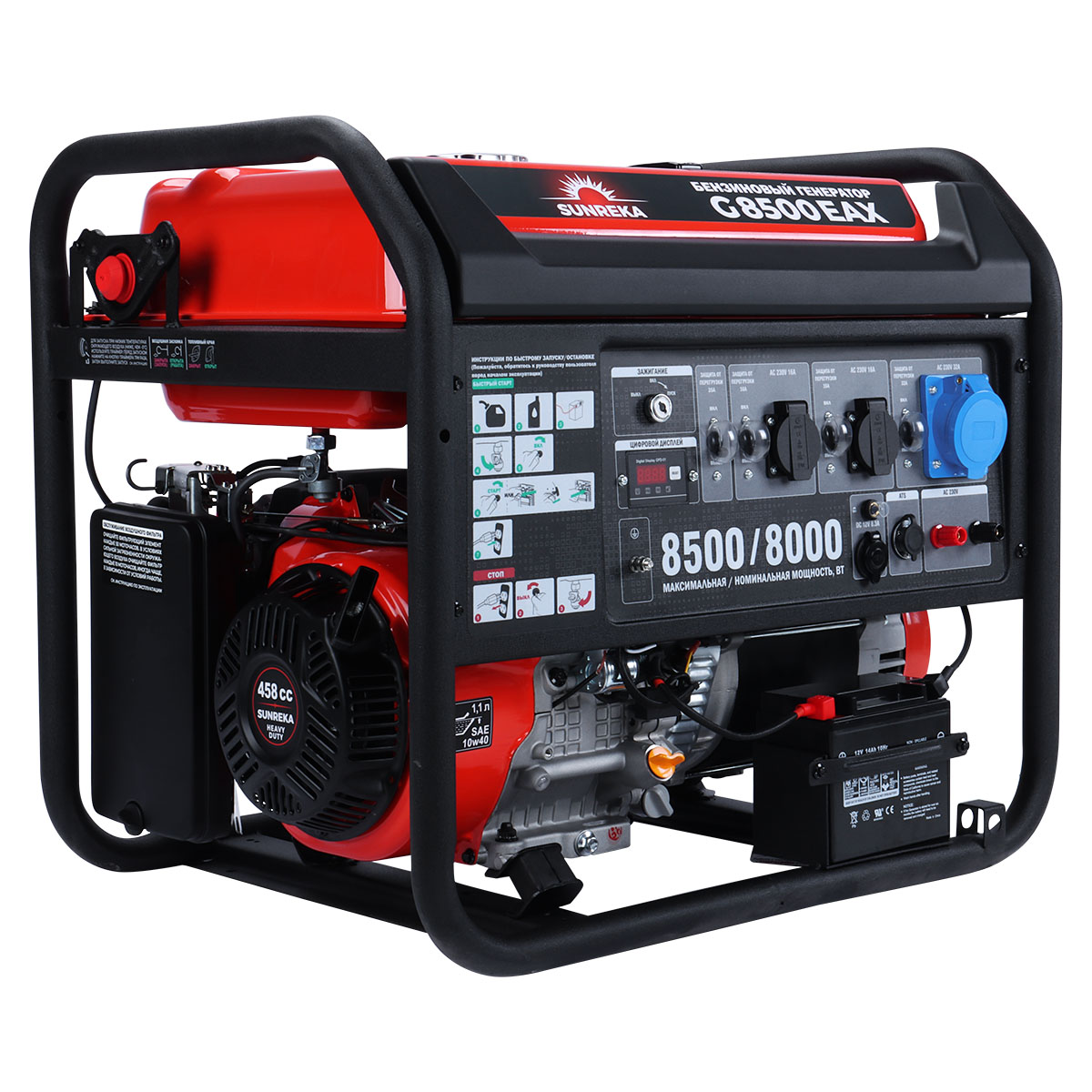

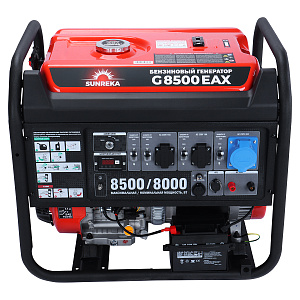

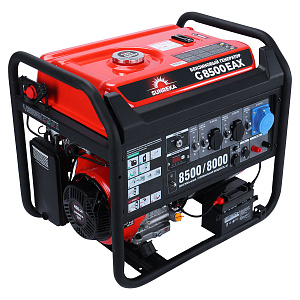

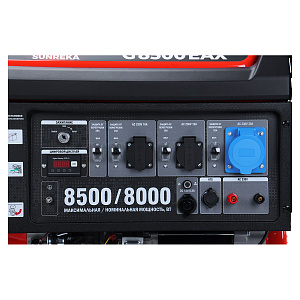

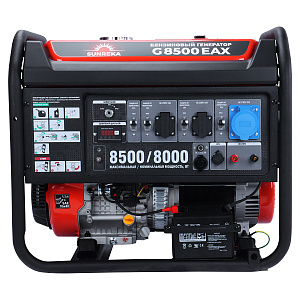

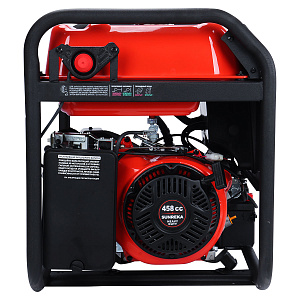

Для бесперебойной работы измерительного оборудования и координации персонала на объекте требуется вспомогательное оснащение. Генераторы обеспечивают энергией осветительные мачты и зарядные устройства для аккумуляторов. Бензиновая станция SUNREKA G8500EAX обладает максимальной мощностью 8,5 кВт и оснащена блоком AVR, который защищает чувствительную электронику от скачков напряжения. Большая емкость топливного бака (40 литров) позволяет технике работать до 12 часов без дозаправки.

Эффективное взаимодействие между оператором тахеометра и реечником невозможно без надежной связи, которую обеспечивают рации. Портативные радиостанции позволяют обмениваться данными на расстоянии до нескольких километров, значительно повышая скорость выполнения разбивочных работ. Также перед началом любых земляных работ необходимо использовать трассоискатели, чтобы исключить повреждение скрытых подземных коммуникаций. Это предотвращает аварийные ситуации и дорогостоящий ремонт сетей.

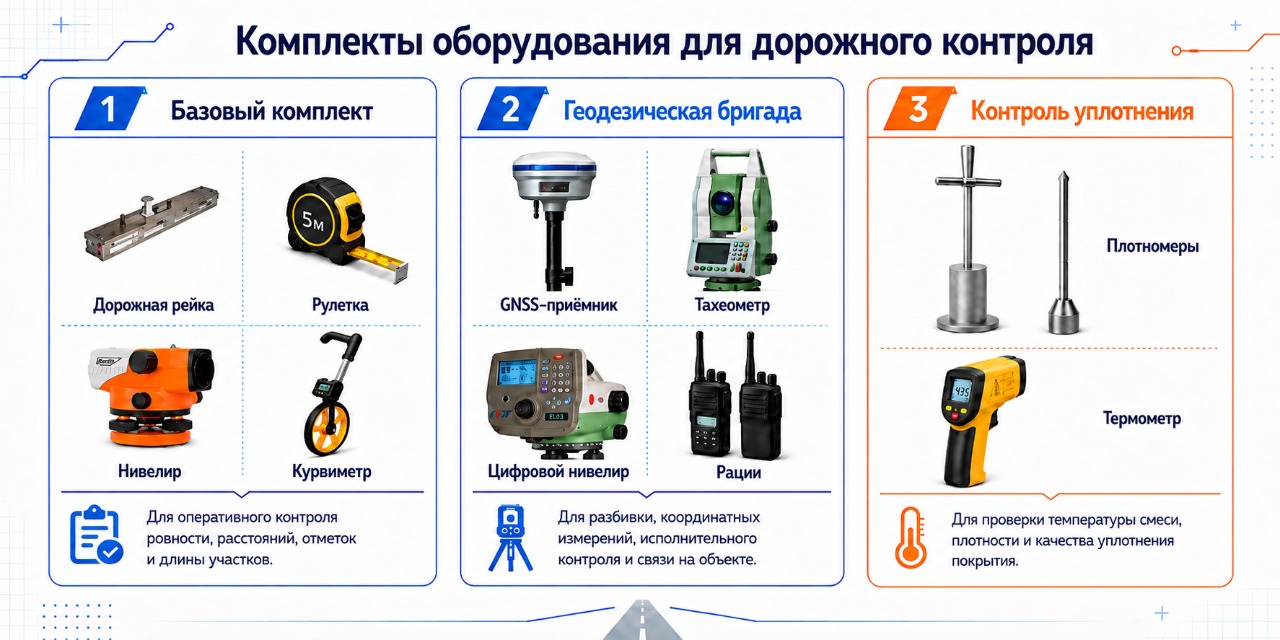

Комплект для базового дорожного контроля

Для небольших организаций и дорожных служб, занимающихся содержанием улиц и благоустройством территорий, оптимальным набором станет дорожная рейка, качественная рулетка, оптический нивелир (например, RGK N-32) и курвиметр для обмера площадей. Этого перечня достаточно для выполнения большинства требований ГОСТ по контролю ровности и уклонов.

Комплект для геодезической бригады

Для полноценного сопровождения строительства новых магистралей требуется высокотехнологичное оборудование: GNSS-приёмник (типа RGK SR1), современный тахеометр с инженерным ПО, цифровой нивелир и рации для оперативной связи. Такой арсенал позволяет выполнять разбивку и исполнительную съемку с предельной скоростью и точностью.

Комплект для контроля качества уплотнения

Службам технического надзора и лабораториям необходимы специализированные плотномеры асфальтобетона и грунта (динамические или статические), а также инфракрасный термометр для контроля температуры смеси в процессе укладки. Интеграция данных этих приборов позволяет гарантировать соответствие объекта проектным характеристикам и его долговечность.
