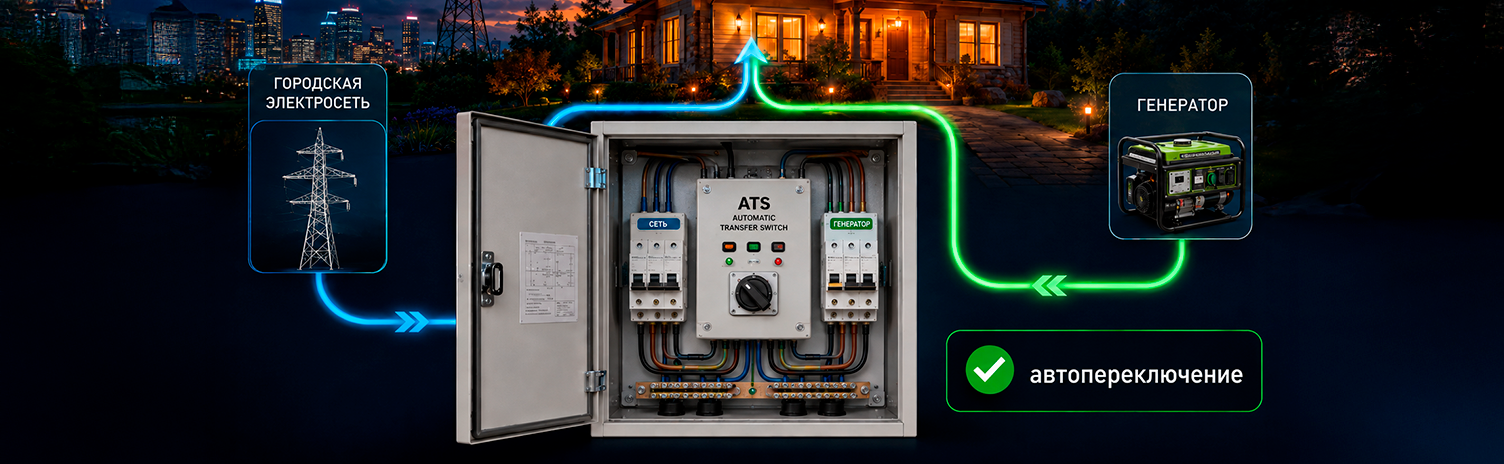

Что такое АВР на генераторе и зачем он нужен

Если у жителя загородного дома спросить, какое оборудование он считает самым важным, в списке наверняка окажутся насос, котел и бензогенератор. Эти устройства делают быт человека независимым от внешних условий, обеспечивая его теплом, водой и электричеством собственного производства. При этом именно бензогенератор является первичным звеном, так как он позволяет работать всему остальному. Но что делать, если свет отключили, а дома никого нет? Летом главной бедой станет размороженный холодильник, а зимой последствия могут быть плачевными: замерзшие трубы отопления и водопровод. Решить эту проблему призвана система автоматического ввода резерва (АВР).

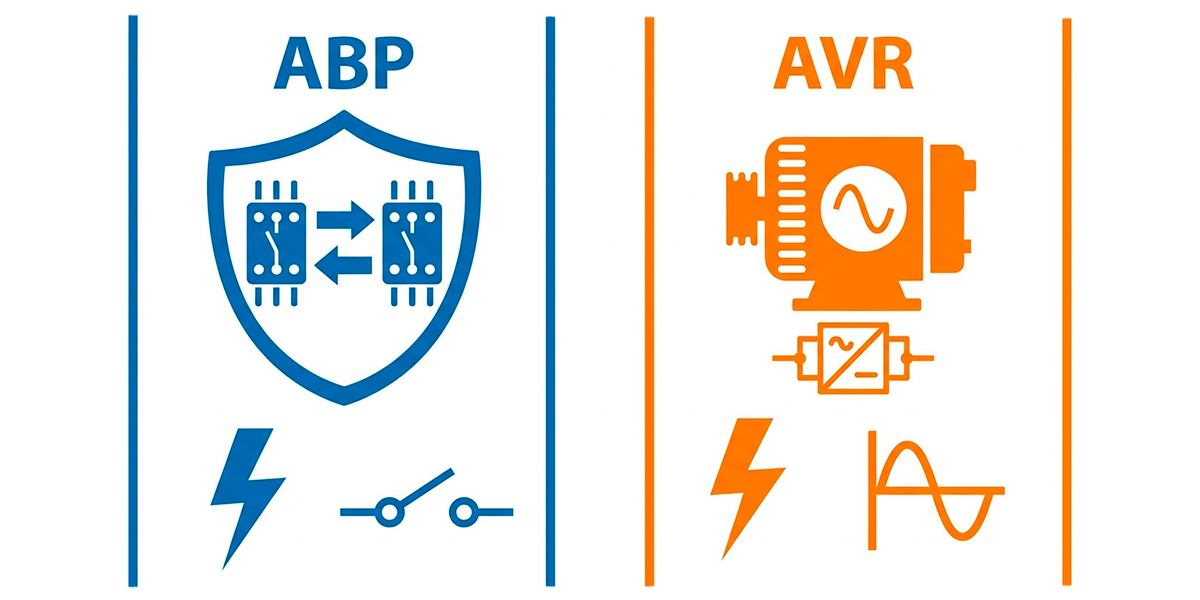

Говоря простыми словами, АВР — это умный коммутатор, который постоянно следит за наличием электричества в основной сети. Как только напряжение пропадает, автоматика самостоятельно дает команду на запуск резервного источника и переключает на него питание всех систем дома. Вам не нужно в темноте и холоде пробираться к гаражу и вручную дергать шнур стартера — система всё сделает сама. Однако при выборе такой техники часто возникает путаница: термин АВР (ввод резерва) созвучен с аббревиатурой AVR (регулятор напряжения). Это абсолютно разные вещи, и непонимание разницы может привести к покупке неподходящего агрегата.

Когда вы изучаете характеристики современных электростанций, вы обязательно встретите оба этих сокращения. Несмотря на схожесть букв, они отвечают за принципиально разные функции жизнеобеспечения системы.

АВР как автоматический ввод резерва

АВР — это внешняя или встроенная система управления, которая связывает ваш дом с двумя источниками энергии: городом и генератором. Её главная задача — своевременная коммутация. Блок контролирует параметры стационарной сети и в случае аварийной ситуации запускает подключенную установку, восстанавливая электроснабжение. Когда городское питание возвращается, АВР переключает дом обратно и корректно останавливает двигатель. По сути, это менеджер, который решает, откуда именно сейчас потечет ток в ваши розетки.

AVR как автоматический регулятор напряжения

AVR (Automatic Voltage Regulator) — это не система переключения, а внутренний электронный узел самого альтернатора (генерирующей части станции). Его задача — стабилизировать выходное напряжение при изменении нагрузки. Когда вы включаете мощный насос или чайник, без этой системы напряжение могло бы резко просесть или подскочить, что губительно для электроники. AVR поддерживает стабильные 220 или 380 Вольт, обеспечивая качественное питание для чувствительных приборов. Если вы хотите быть уверены в безопасности своих гаджетов, рекомендуем обратить внимание на генераторы с AVR.

Алгоритм работы автоматики — это четкая последовательность действий, исключающая человеческий фактор и ошибки в критические моменты.

Контроль напряжения в основной сети

Блок АВР находится в режиме постоянного дежурства. Его контроллер через специальные датчики анализирует входные фазы. Продвинутые модели контроллеров способны реагировать не только на полное отключение света, но и на его критическое падение или скачки. Например, если напряжение упало до 160 В, автоматика воспримет это как аварию, чтобы защитить вашу технику от работы на плохом электричестве.

Автоматический запуск генератора

Как только контроллер фиксирует проблему, он подает сигнал на запуск. В этот момент задействуется электростартер, который питается от собственного аккумулятора генератора. Существуют умные системы с режимом "зима-лето". В зимнем режиме блок дольше держит закрытой воздушную заслонку и дает двигателю время на прогрев (обычно 25–30 секунд) перед подачей тока. Это защищает холодный агрегат от избыточного износа и гарантирует стабильную работу.

Переключение нагрузки на резервный источник

Когда генератор вышел на рабочие обороты, АВР совершает переключение. Внутри щита срабатывают силовые контакторы, которые отсоединяют дом от города и подключают к генератору. Здесь критически важна безопасность: профессиональные системы имеют механическую или электронную блокировку. Она физически не позволяет городскому и генераторному току встретиться в одной точке — так называемый встречный ток ведет к взрыву и пожару.

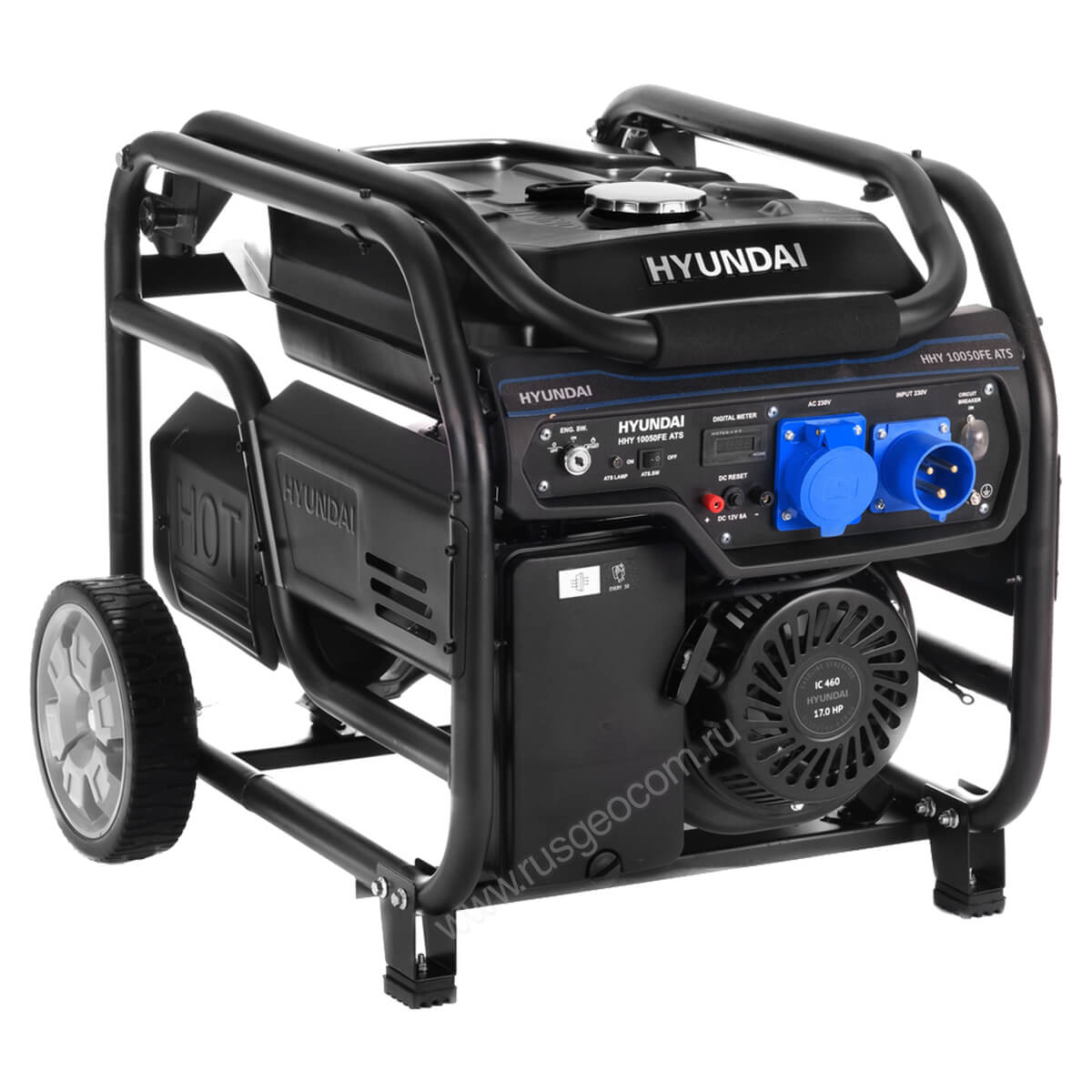

Надежным примером системы, где всё уже настроено на заводе, является бензиновый генератор Hyundai HHY 10050FE ATS. Здесь автоматика уже интегрирована в конструкцию, что значительно упрощает подключение.

Возврат на основную сеть

Когда город восстанавливает питание, АВР замечает это, но не спешит. Сначала система мониторит стабильность сети в течение 10–15 секунд, чтобы избежать проблем из-за дребезга контактов на линии. После переключения нагрузки обратно на город генератор продолжает работать еще около 30 секунд без нагрузки. Это необходимо для охлаждения обмоток альтернатора и узлов двигателя перед полной остановкой.

Конструктивно АВР представляет собой щит, внутри которого скрыты ключевые элементы, отвечающие за надежность всей системы.

Блок управления

Это контроллер (цифровой или аналоговый), который анализирует все параметры: напряжение, частоту тока и моточасы. На его передней панели вы всегда можете увидеть текущий статус системы. Самые современные контроллеры позволяют программировать до 120 различных параметров, включая задержки запуска и пороги отключения.

Контакторы или переключающий механизм

Контакторы физически перемыкают линии. Важно, чтобы они были подобраны с запасом по мощности, чтобы избежать перегрева при длительной работе всего дома. В качественных блоках используются реверсивные сборки, исключающие одновременное включение двух линий.

Цепи запуска генератора

Для того чтобы блок АВР мог командовать станцией, они соединяются специальным кабелем управления. Сегодня стандартом считается восьмипиновый разъем (8 pin), который позволяет передавать команды на стартер и заслонку без вмешательства в проводку, что сохраняет заводскую гарантию на генератор. Также блок АВР постоянно подзаряжает аккумулятор электростанции в режиме ожидания, чтобы он не сел за время простоя.

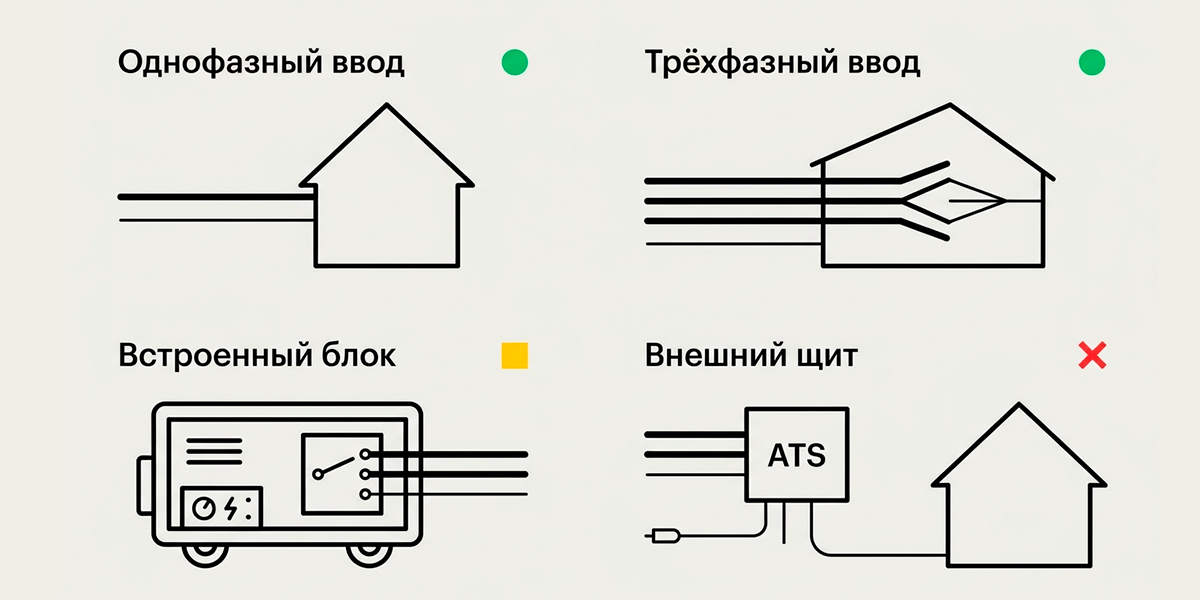

Выбор конкретной модели зависит от архитектуры вашей электросети и ваших потребностей в автоматизации.

Однофазные и трехфазные АВР

Тип блока выбирается по входящей сети. Если в дом заведено 220 В, нужен однофазный блок. Если же на вводе 380 В (три фазы), обязателен трехфазный АВР. Важный нюанс: даже если ваш генератор однофазный (что часто лучше для дома), трехфазная автоматика сможет контролировать все три городские линии и распределять энергию от одной фазы генератора на весь дом через специальные перемычки.

Встроенный и внешний блок АВР

Встроенный вариант удобен тем, что вы покупаете готовое моноблочное устройство. Внешний же щит дает гибкость: его можно закрепить в щитовой, а генератор вынести на 10–15 метров в отдельное помещение, соединив их кабелем. Популярным решением является комплект бензиновый генератор A-iPower A9000EAX + блок автозапуска A-iPower 230 В, 50 А, где в наборе идет длинный 8-метровый кабель.

АВР для бензиновых и дизельных генераторов

Разница заключается в логике запуска. Дизельным агрегатам нужно время на прогрев свечей накала, а бензиновым — управление воздушной заслонкой с помощью сервопривода или соленоида. Важно убедиться, что ваш блок понимает специфику конкретного топлива и конструкцию стартера вашей станции.

Автоматический ввод резерва (АВР) необходим там, где перебои с электропитанием могут повредить оборудование или остановить критически важные системы. Для частного дома и дачи АВР обеспечивает бесперебойное питание котлов, насосов, охранной сигнализации и бытовых приборов, автоматически запуская генератор при отключении сети и переключая нагрузку. В офисах, магазинах или производственных помещениях система защищает серверные, кассовые зоны и оборудование, минимизируя финансовые потери от простоев. Если отключения случаются крайне редко и нет критичных приборов, можно использовать ручной запуск генератора через перекидной рубильник, но это потребует присутствия пользователя.

Выбор АВР зависит от нескольких ключевых факторов. Прежде всего, необходимо учитывать мощность и тип нагрузки: контакторы должны выдерживать суммарный ток всех подключенных приборов, а блок лучше выбирать с запасом по мощности. Второй важный аспект - совместимость с генератором: разъем управления блока должен подходить для вашей модели генератора, иначе подключение потребует доработки. И наконец, скорость переключения и надежность: для чувствительных приборов важно, чтобы АВР работал стабильно, выдерживал пусковые токи и обеспечивал безопасное переключение нагрузки без скачков напряжения.

Даже надежный блок может не сработать при нарушении правил установки. Основные ошибки включают несовместимость блока и генератора, неправильный расчет мощности, использование проводов меньшего сечения, а также ошибки в схеме подключения, например, подключение через обычные розетки или отсутствие заземления и байпаса. Соблюдение этих правил критически важно для безопасности и корректной работы системы.

Финальный выбор — это всегда баланс между простотой и гибкостью системы.

Генератор со встроенным АВР

Это идеальное "коробочное" решение. Все элементы уже согласованы производителем, разъемы идеально подходят друг к другу, а логика работы отлажена. Это оптимальный вариант для тех, кто хочет получить результат быстро и без лишних сложностей с проектированием. К этой категории относятся системы автозапуска, уже интегрированные в мобильные станции.

Отдельный блок АВР

Такой блок АВР для генераторов дает максимальную гибкость. Вы можете выбрать контроллер с нужными именно вам функциями: GSM-информированием (оповещение по СМС), недельным тестовым запуском для профилактики или интеграцией в систему "Умный дом". Это решение для тех, кто строит сложную энергосистему и хочет иметь полный контроль над каждым вольтом.

Что выбрать для дома и дачи

Подводя итог, можно вывести простое правило:

1. Для простых задач (стандартный загородный дом, дача с сезонным проживанием) лучше всего подходит готовый комплект "генератор + совместимый блок" или станция со встроенным АВР. Это сэкономит время на монтаж и исключит риск несовместимости оборудования.
2. Для сложной системы электроснабжения (большой коттедж с трехфазным вводом, наличие ИБП, специфические требования к защите) лучше подбирать АВР отдельно под проект. В этом случае вы сможете выбрать контроллер с профессиональными настройками и мощные контакторы, соответствующие вашей реальной нагрузке.
