Как правильно подключить генератор к дому

Генератор нужен всем, кто переживает об отключении электричества и обесточивании дома. Даже если электричество отключают редко, это может произойти в самый неподходящий момент. А для частных домов, в которых свет пропадает часто, внезапно и надолго, генератор просто необходим.

Запитать дом от генератора – это задача, к которой стоит отнестись со всей ответственностью. Процессы ввода оборудования в систему электроснабжения отличаются в зависимости от модели, типа запуска, фазности, мощности и схемы вводного щитка. Однако если разобраться в базовых принципах, можно подключить резервный источник питания самостоятельно без привлечения специалистов. С нашими подсказками вы справитесь даже с настройкой автоматического включения. В этом материале подробно разберем все важные моменты, чтобы вы смогли без лишних сложностей и рисков выполнить подключение генератора к дому.

Варианты подключения генератора к дому

Существует два основных способа подключения генератора к дому: через ручной перекидной рубильник или с помощью автоматического ввода резерва (АВР).

Перекидной рубильник — самый простой и надежный способ. Он подходит для моделей с ручным или электрическим запуском. Идеальный вариант для тех, кто использует генератор эпизодически — например, на даче. Не требует сложной автоматики, а сам рубильник стоит недорого.

Если в доме живут не только люди, но и техника, которая не должна простаивать (например, холодильник, котел или сигнализация), — без АВР не обойтись. Это не просто коробка в щитке, а настоящий дежурный электрик, который не спит, не ест и молниеносно реагирует на отключение электроэнергии.

Подключение через перекидной рубильник (ручной режим)

Реверсивные рубильники (они же трехпозиционные переключатели) специально разработаны для безопасной работы с двумя независимыми источниками питания. Их конструкция исключает возможность одновременного подключения домашней сети и генератора, благодаря четко фиксируемым положениям и механической блокировке. Это делает их гораздо надежнее и безопаснее, чем обычные односторонние переключатели. Он должен быть установлен после счетчика, чтобы контролировать весь дом.

Для ручного подключения генератора чаще всего используют трехпозиционный рубильник:

  •  один его вход соединяется с домашней сетью
  •  второй — с выходом генератора
  •  а общий выход подается на ввод распределительного щита дома к потребителям.

Такой подход исключает обратную подачу в общую сеть, упрощает управление резервным питанием и позволяет отключать генератор без вмешательства в электрощит. Провода обязательно маркируют: "Сеть", "Генератор", "Дом".

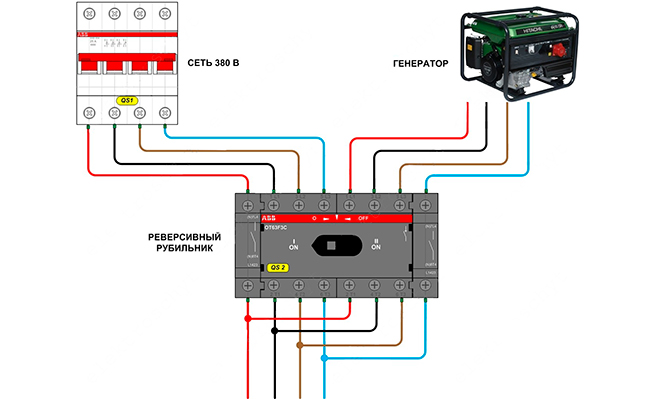

Схема подключения трехфазного генератора в трехфазную сеть:

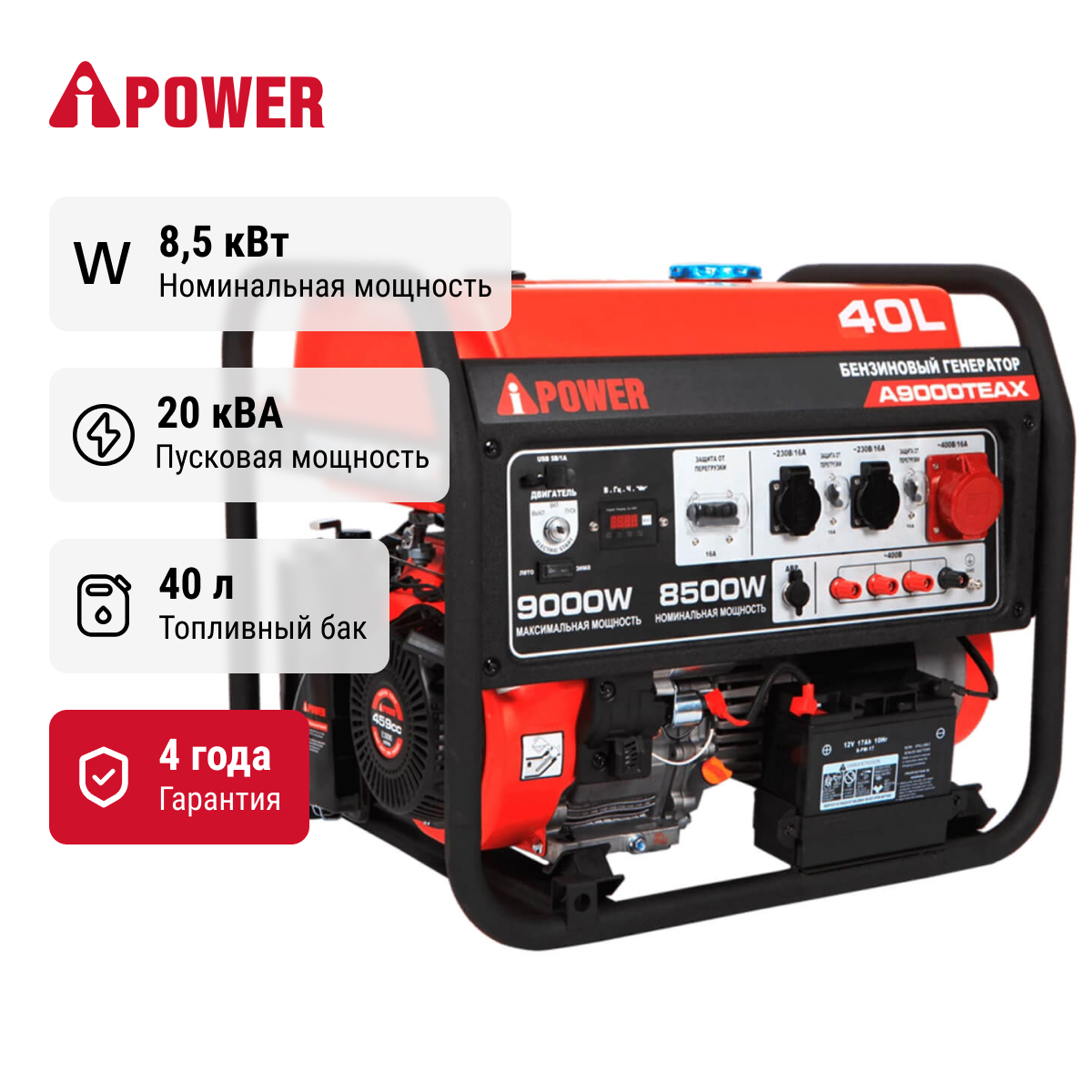

Трехфазный генератор и трехфазная сеть

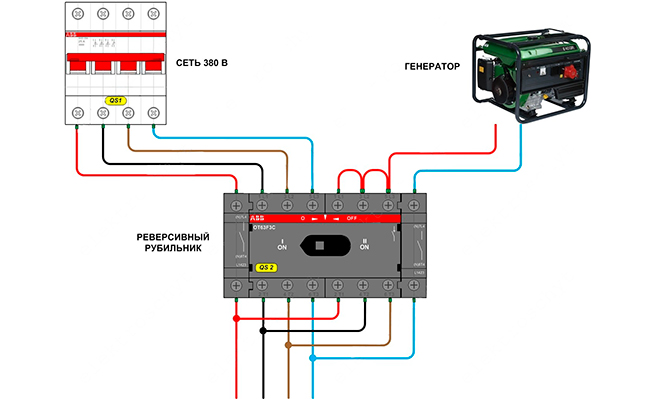

Схема подключения однофазного генератора в трехфазную сеть:

Однофазный генератор и трехфазная сеть

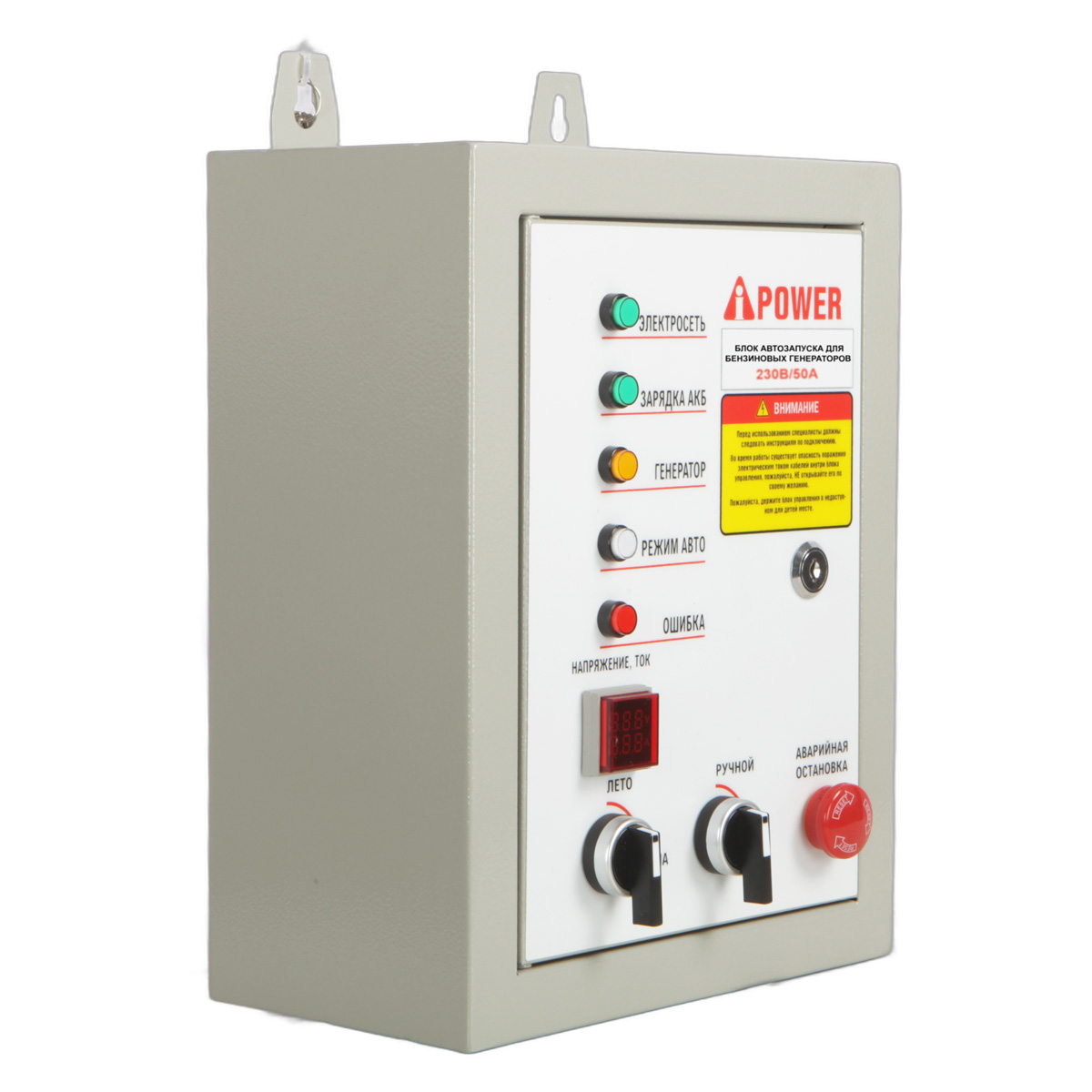

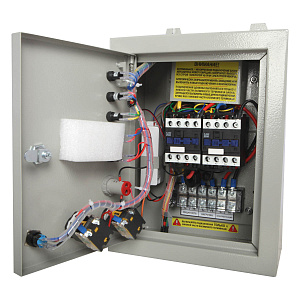

Автоматическое подключение через блок АВР

Как подключить бензиновый генератор к дому, чтобы больше не бояться перепадов, морозов и темноты

АВР: принцип работы

При отключении напряжения в вашей домашней сети блок АВР дает команду на запуск генератора.

Когда сеть возвращается — все автоматически возвращается на основной ввод, генератор глушится.

Плюсы подключения АВР:

  • Автономия — генератор включается сам, даже если вас нет дома.
  • Зимний режим помогает запускать двигатель в морозы.
  • Полная защита от перегрузок и встречных токов.
  • Блок АВР всегда подзаряжает аккумулятор генератора.

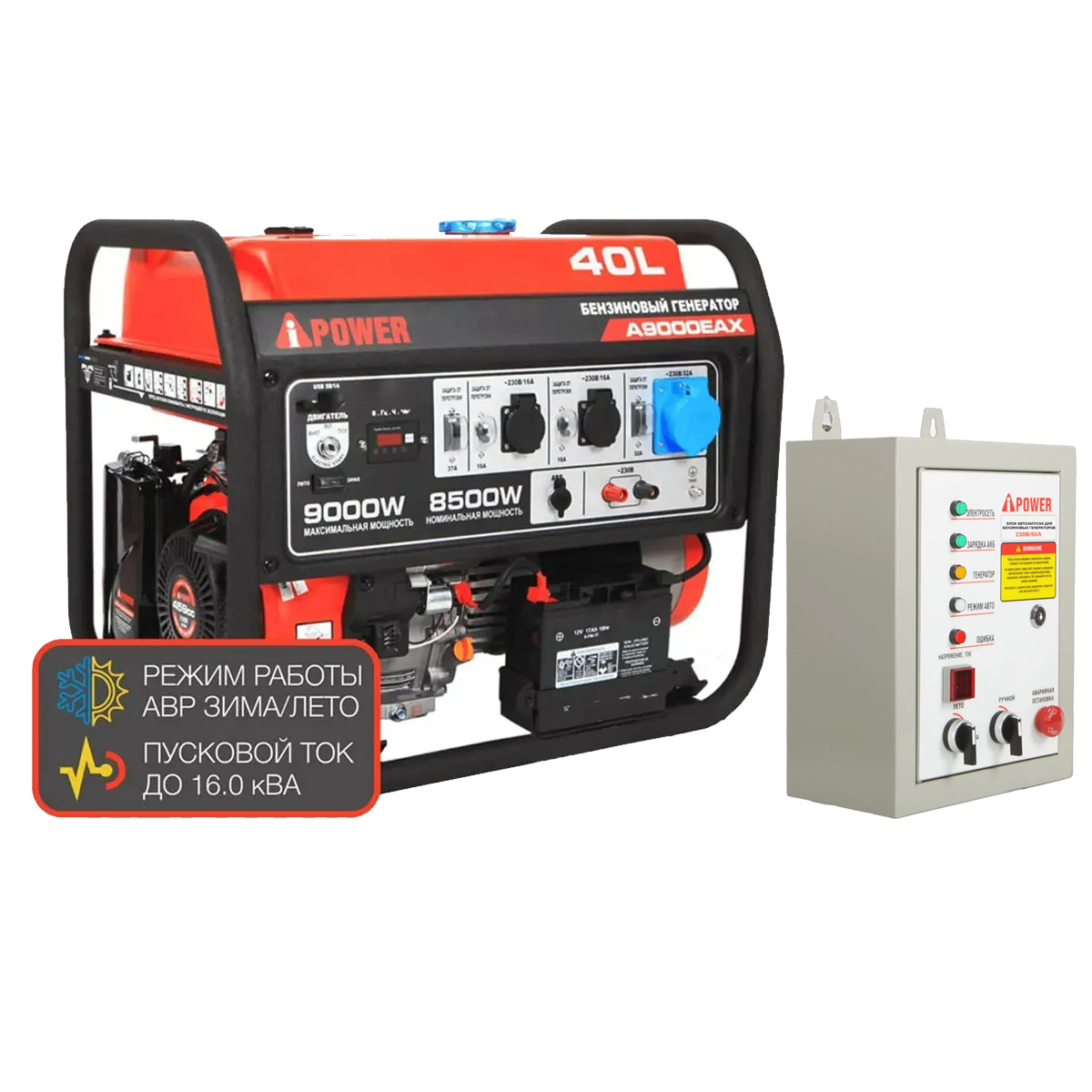

Для однофазной сети вам нужен однофазный блок АВР. Для трехфазной сети - трехфазный блок АВР. Обратите внимание, что у некоторых производителей есть универсальные блоки АВР на 230В и на 400В

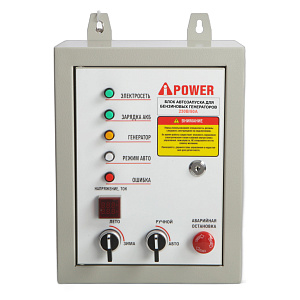

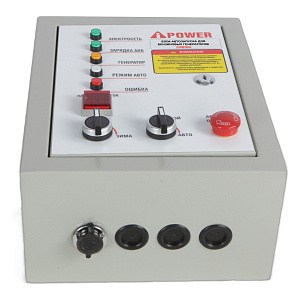

Как подключается АВР

Схема может немного отличаться в зависимости от модели, но логика всегда одна:

  1. К блоку АВР подключаются три линии: от электросети, от генератора и на потребители.
  2. Кабель управления идет от АВР к генератору (если есть соответствующий разъем).

Что важно при подключении:

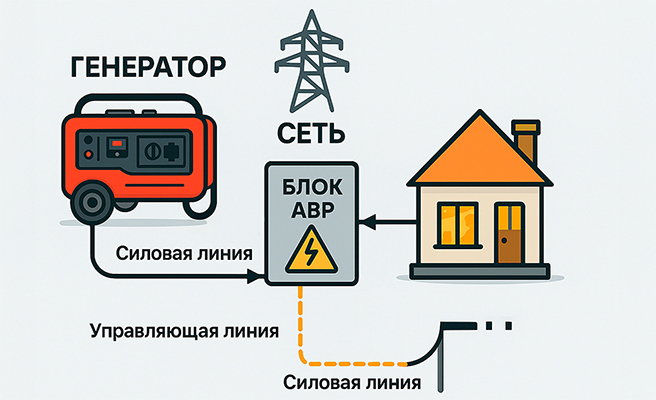

Блок АВР должен быть совместим по мощности и по типу разъема на генераторе и на блоке АВР. Генератор подключается к блоку АВР через специальный кабель управления, который идёт в комплекте. Вот наглядная схема подключения генератора к дому с АВР:

Схема подключения генератора через АВР

Разберем подробно на примере A-iPower A3500EAX

Мощность - 3 кВт

Электростартер - есть

Разъем автозапуска - есть

Работа с АВР - полностью совместим

  • Артикул: 20117
  • Мощность: ном. 3,0 кВт / макс. 3,5 кВт
  • Запуск: ручной + электро
5
10
42 882 ₽ 49 290 ₽
В наличии
  1. Генератор подключается к блоку АВР по двум линиям:
    • Первая — силовая: от выходных розеток генератора к клеммам блока АВР.
    • Вторая — управляющая: от разъема ATS на панели генератора к управляющему входу блока АВР. По этой линии передаются команды на запуск и остановку двигателя, а также поддерживается заряд аккумулятора генератора.
  2. Сетевой ввод (основное питание) подключается к клеммам блока АВР.
  3. К клеммам нагрузки в блоке АВР подключается кабель ведущий к потребителям электроэнергии. Напряжение будет поступать ко всем группам потребителей в доме.
  4. Перед началом эксплуатации проверьте, чтобы генератор был заземлен, все автоматы соответствовали нагрузке, а схема прошла тест в обоих режимах — от сети и от генератора.

Мы уже разобрались, генератор как подключить к дому: рассмотрели подключение электрогенератора к сети частного дома, подключение АВР к генератору и подключение реверсивного рубильника для генератора: теперь обсудим заземление, одно- и трехфазную нагрузку, и важные ошибки, которых категорически нельзя допускать.

Подключение одно- и трехфазных генераторов

Электропроводка и защита

Кабель от генератора к потребителям или блоку АВР должен быть надежным и соответствовать нагрузке. Для подбора сечения проводки рекомендуем обратиться к специалисту по электрике, который сделает расчет нагрузки и подберет кабель под вашу систему.

Особенности подключения однофазного генератора

Если у вас установлен однофазный генератор, подключение к дому будет проще, но есть нюансы, которые стоит учесть для безопасной и стабильной работы системы.

Резервный ввод: как переключаться

Наиболее распространенный вариант — установка трехпозиционного переключателя. Он обеспечивает переключение между городской сетью и генератором, одновременно разрывая фазу и ноль. Отсутствие полного разрыва цепи может привести к обратной подаче тока в сеть, что опасно как для вас, так и для электриков.

Если хочется автоматизировать процесс — можно использовать однофазный, трехфазный или универсальный блок АВР.

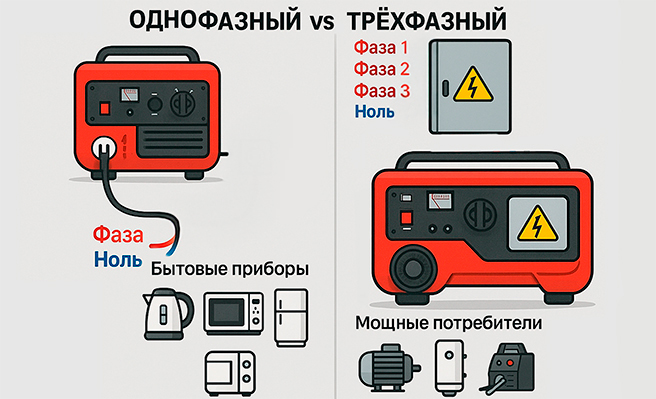

сравнительная инфографика:

Если у вас трехфазный генератор — есть особенность, которую важно учесть:

Необходима равномерная нагрузка по фазам. Генератор должен работать сбалансировано: перекос фаз — частая причина выхода оборудования из строя. Старайтесь равномерно распределить основные электроприборы по фазам. Если хотите избежать перекос фаз, используйте однофазный генератор подключенный к трехфазному блоку АВР или трехфазному рубильнику через перемычку.

Важный этап — тестирование системы. После подключения обязательно проверьте каждый режим: сначала от сети, потом от генератора. Убедитесь, что автоматы работают правильно, напряжение на выходе стабильно, а техника запускается без перебоев. Только после этого можно быть уверенным в надежности вашей резервной схемы.

Заземление при подключении генератора

Схема подключения генератора обязательно включает заземление — это базовая мера электробезопасности. Без него даже небольшая утечка может привести к поражению током или выходу из строя электроприборов.

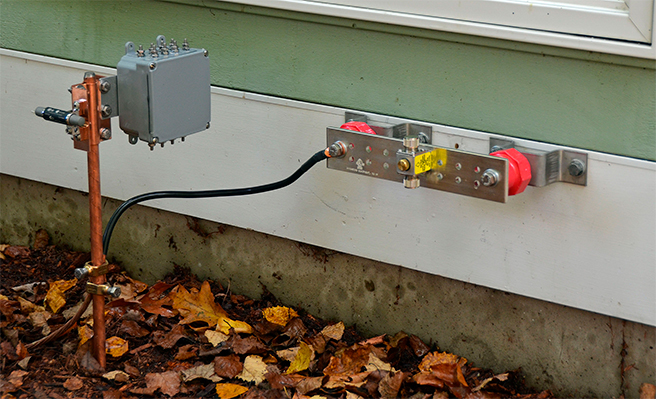

Если генератор установлен рядом с домом и подключается к общей сети — можно использовать уже существующий заземляющий контур. Если у вас нет заземляющего контура, вы можете использовать один из следующих заземлителей:

  • металлический стержень диаметром не менее 15 мм, длиной не менее 1500 мм;
  • металлическую трубу диаметром не менее 50 мм, длиной не менее 1500мм;
  • лист оцинкованного железа размером не менее 1000х500 мм.

На заземлителях должны быть оборудованы зажимы или другие устройства, обеспечивающие надежное контактное соединение провода заземления с заземлителем.

Противоположный конец провода соединяется с клеммой заземления генератора.

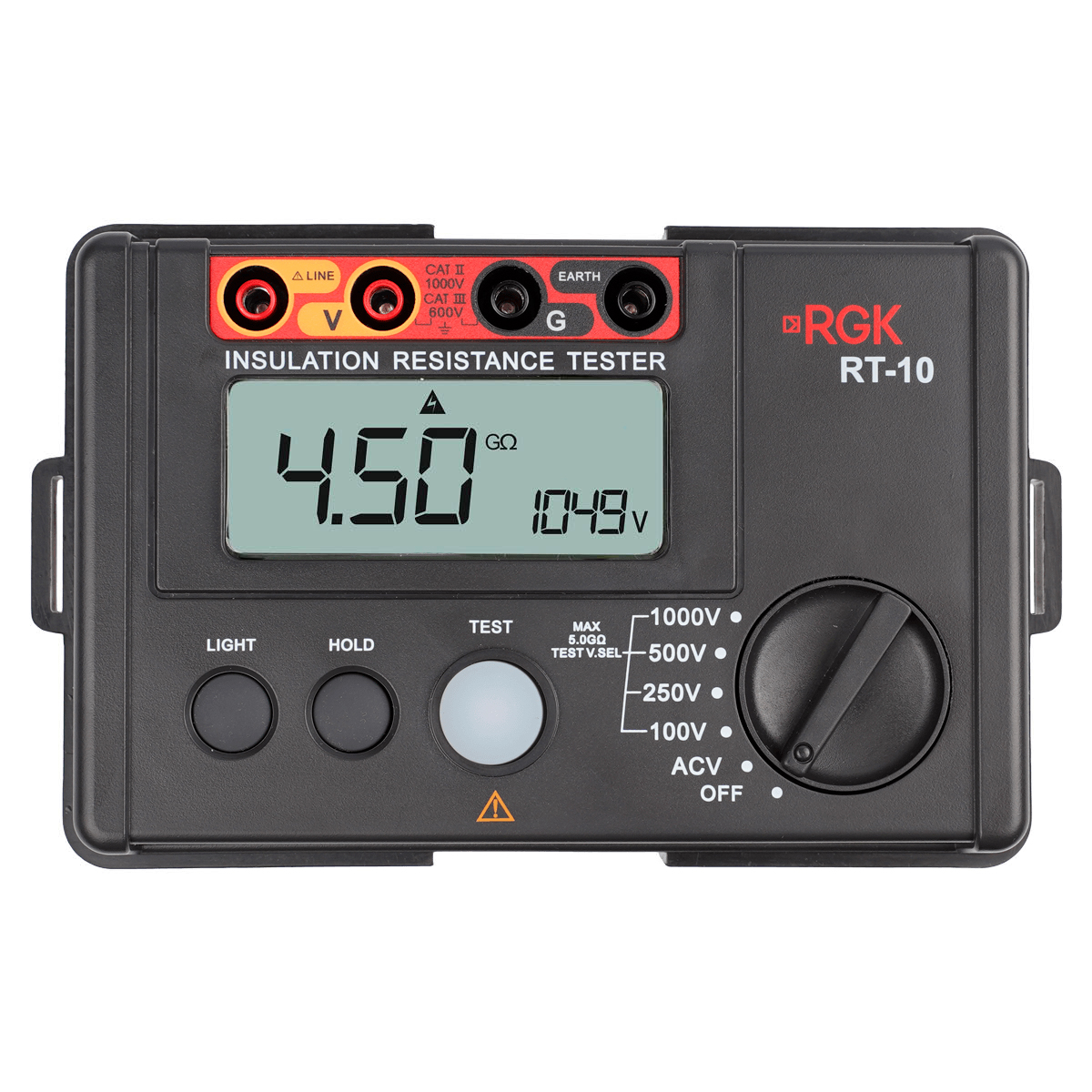

Сопротивление контура заземления должно быть не более 4 Ом, причем контур заземления должен располагаться в непосредственной близости от генератора. Проверить его можно с помощью мегаомметра, например RGK RT-10, или компактного тестера сопротивления заземления.

  • Артикул: 755238
  • Испытательное напряжение: 100 - 1000 В
  • Сопротивление изоляции: 0,01 МОм - 99,9 МОм
  • Измерение напряжения: 30 В - 750 В
  • Питание: 6 x AA 1,5 В
4.8
4
10 690 ₽
В наличии

При установке генератора на объектах, не имеющих контура заземления, в качестве заземлителей могут использоваться находящиеся в земле металлические трубы системы водоснабжения, канализации или металлические каркасы зданий, имеющие соединения с землей.

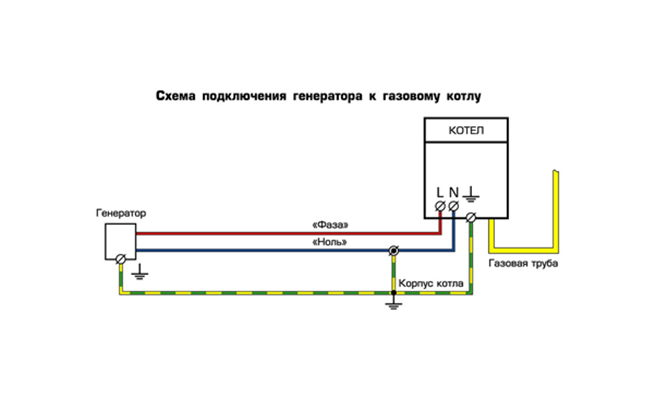

Подключение генератора к газовому котлу

Газовые котлы часто отказываются запускаться от генератора — причина в "плавающем" нуле.

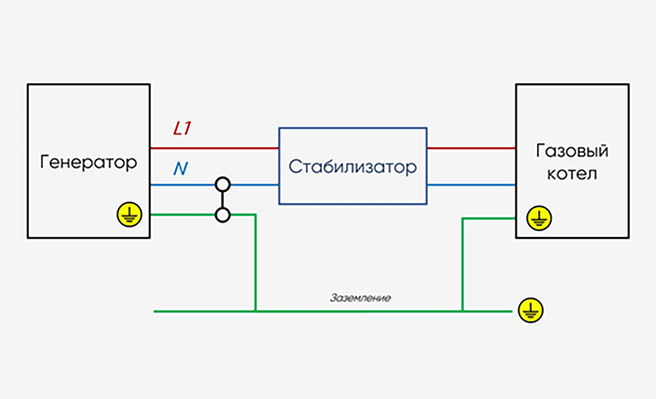

Решение — "зануление": одну из обмоток генератора жестко связывают с заземлением. Обычно это делается через перемычку между нулевым контактом розетки и клеммой заземления. Такая схема имитирует привычную для котла электросеть, и он спокойно запускается.

Подключение должно быть выполнено правильно и безопасно. Самодельные вилки с перемычками — грубое нарушение техники безопасности. Лучше использовать промышленный переходник или распределительную коробку с защитой.

Совет эксперта: после "зануления" обязательно проверьте наличие потенциала между фазой и землей — тестером или индикаторной отверткой. Это позволит убедиться, что все работает корректно и безопасно.

Какой вариант подключения выбрать?

Генератор — это резервный источник электроэнергии, который должен включаться безопасно, без риска для людей, электросети и самой техники. Самодельные схемы, розетки с перемычками и времянки — не просто нарушение норм, а реальная угроза. Даже ручной режим должен быть продуман и выполнен по правилам.

Какой вариант подключения подходит именно вам? Давайте еще раз отметим ключевые моменты каждого из них:

– Ручной трехпозиционный рубильник — просто, доступно, надежно, недорого. Требует присутствия и действий человека при каждом отключении света.

– АВР — генератор запускается и подключается сам. Это удобно, безопасно и не требует прямого вмешательства человека при отключении электричества.

Лучшее решение

Универсального варианта нет — выбор зависит от ваших потребностей. Если отключения редкие и вы готовы включать генератор вручную — подойдет рубильник. Если важна автоматизация и комфорт — стоит вложиться в АВР. Главное, чтобы схема была безопасной, надежной и выполнена с соблюдением всех норм.
