Как правильно сделать разводку электрики своими руками

Главное правило домашней электрики: автомат защищает не прибор, а провод от перегрева. Поставите 25 А на кабель 2,5 мм², и изоляция расплавится в стене раньше, чем сработает защита. К пожару чаще приводит даже не сечение, а слабый винт: недотянутый контакт греется, а медь под давлением "плывёт", поэтому щит протягивают дважды: при сборке и снова через 2–4 недели работы. Дальше разберём весь путь: расчёт и деление на группы, сборку щита, прокладку по типу стен и проверку сети приборами до подачи напряжения.

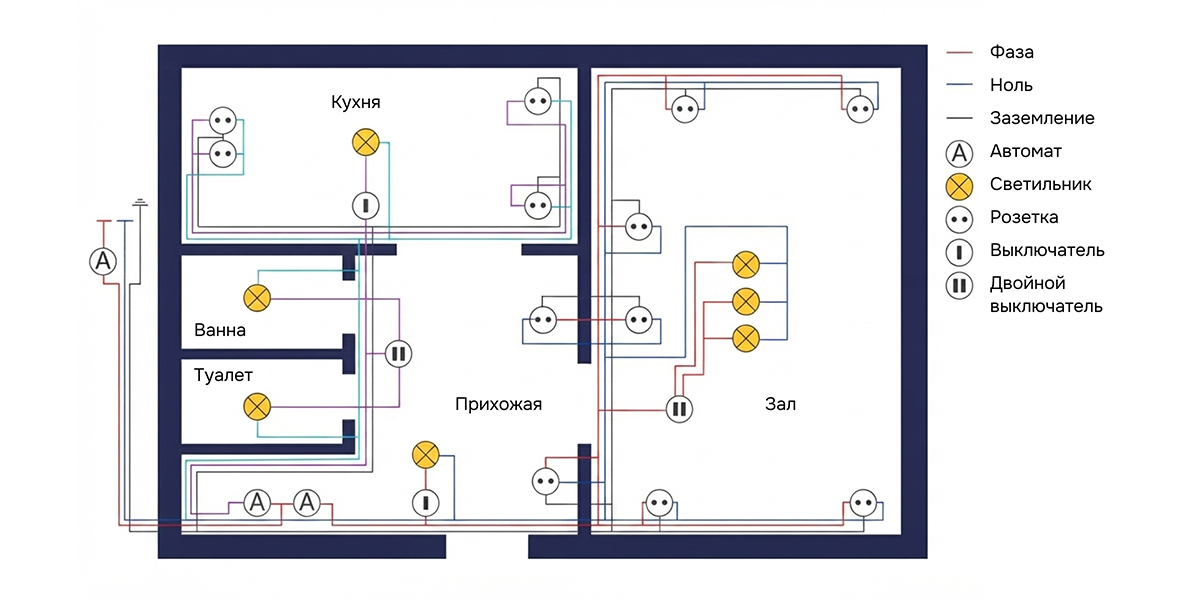

Электромонтаж начинается не с покупки кабеля, а с проекта. Схему готовят в два слоя: сначала электрический, где приборы включены в цепь, затем монтажный, где они физически стоят в комнатах.

Составьте план каждого этажа. Отметьте стационарную технику: холодильник, стиральную машину, плиту, котёл. Продумайте освещение, где основной свет, а где бра.

Надёжная сеть держится на делении по группам. Весь дом на один кабель вешать нельзя. Обычно выделяют:

• линии освещения (отдельно по этажам);
• розеточные группы жилых комнат;
• кухонную зону (самая нагруженная);
• мощные силовые устройства (бойлер, котёл, электроплита).

При расчёте суммарной нагрузки применяют коэффициент спроса: одновременно пылесос, утюг, все конфорки и фен вы не включите. Для жилых комнат коэффициент около 0,4, для освещения 0,8. Запас мощности закладывайте 40–50% на будущее.

Сколько розеток. Базовый ориентир такой: одна розетка на 6 м² в жилых комнатах плюс отдельная точка на каждый стационарный прибор (телевизор, компьютер, котёл). На кухне правило площади не работает: считают по числу техники плюс 3–4 запасных над столешницей, итого обычно 8–10 точек. Лишняя розетка на этапе стройки дешевле удлинителя потом.

Важно помнить золотое правило электрики: автоматы защищают не бытовой прибор, а именно провода от перегрева и воспламенения. Если вы поставите слишком мощный автомат на тонкий провод, изоляция расплавится раньше, чем сработает защита.

Распределительные щитки — это центр вашей энергосистемы. Чтобы собрать электрощиток правильно, нужно соблюдать строгую последовательность и логику монтажа. Все модульные компоненты крепятся на DIN-рейку.

Стандартный порядок элементов:

1. Вводной автомат (позволяет полностью обесточить систему).
2. Прибор учета (счетчик).
3. Общее противопожарное УЗО (обычно на 100–300 мА).
4. Реле напряжения (защищает технику от скачков в электросети).
5. Групповые автоматические выключатели и дифференциальные автоматы.

При подключении всегда подводите питание к автомату сверху, а отходящую линию (нагрузку) подключайте снизу. Это стандарт, который упрощает чтение схемы другим мастерам. Для надежного объединения группы автоматов используйте специальную соединительную шину — "гребенку". Она обеспечивает максимальную площадь контакта, в отличие от самодельных перемычек из кусков провода. Помните: под один винтовой зажим допускается зажимать только одну жилу (или две, если они абсолютно одинакового сечения и типа).

Многие недооценивают важность физического усилия при затяжке винтов. Между тем, ослабленный контакт — главная причина пожаров. Из-за плохого прижима возникает переходное сопротивление, место соединения начинает греться, пластик автомата обугливается, а щитки плавятся.

Норма затяжки: Для большинства модульных устройств в щите рекомендуемый момент составляет от 2 до 3,5 Н·м. Поскольку медь обладает свойством "текучести" (микродеформации под давлением), через 2–4 недели после начала эксплуатации обязательно проведите контрольную протяжку всех винтов. Если вы слышите характерный треск или чувствуете запах горелой пластмассы — немедленно проверяйте плотность зажимов.

Разберем основные ошибки при монтаже электропроводки, которые чаще всего допускают новички:

• PE (земля) и N (ноль) на одной шине. Это лишает смысла установку УЗО — защита будет постоянно срабатывать или не сработает вовсе в критический момент.
• Завышенный номинал автомата. Поставить 25 А на линию 2,5 мм² — значит обречь кабель на медленную смерть от перегрева.
• Скрутка меди и алюминия. Алюминиевые и медные жилы образуют гальваническую пару, которая быстро окисляется. Контакт разрушается, начинает искрить и греться.
• Скрытые соединения. Все распределительные коробки должны оставаться доступными. Замуровывать их под штукатурку или обои без возможности вскрытия — огромная ошибка для будущего обслуживания.
• Использование кабелей ПВС или ШВВП. Эти марки предназначены для удлинителей, а для стационарной прокладки в стену подходит только ВВГнг-LS или NYM.

Способ зависит от материала стен: каркас, кирпич или дерево.

1. Разметка. Начинайте с лазерного уровня. Трассы идут только вертикально или горизонтально, без диагоналей "для экономии", иначе через год пробьёте кабель, вешая картину.
2. Штробление. В каменных домах делают каналы глубиной 2–2,5 см. Штроборез с пылесосом избавит от пылевой катастрофы.
3. Прокладка. Кабель в гофре затягивают в штробы и фиксируют клипсами каждые 50 см. В стяжку пола кабель кладут только в усиленной гофре.
4. Коробки. Распаячные коробки монтируют под потолком. Жилы соединяют опрессовкой гильзами или качественными клеммами; скрутки без пайки запрещены ПУЭ.

Деревянный дом требует особого режима: открытая проводка в кабель-каналах либо скрытая, но исключительно в толстостенных металлических трубах. ПВХ-гофра в дереве не защищает от грызунов и не локализует возгорание.

До подачи напряжения сеть проверяют инструментально: визуальный осмотр не выявит микротрещину в изоляции или саморез, пробивший кабель под штукатуркой.

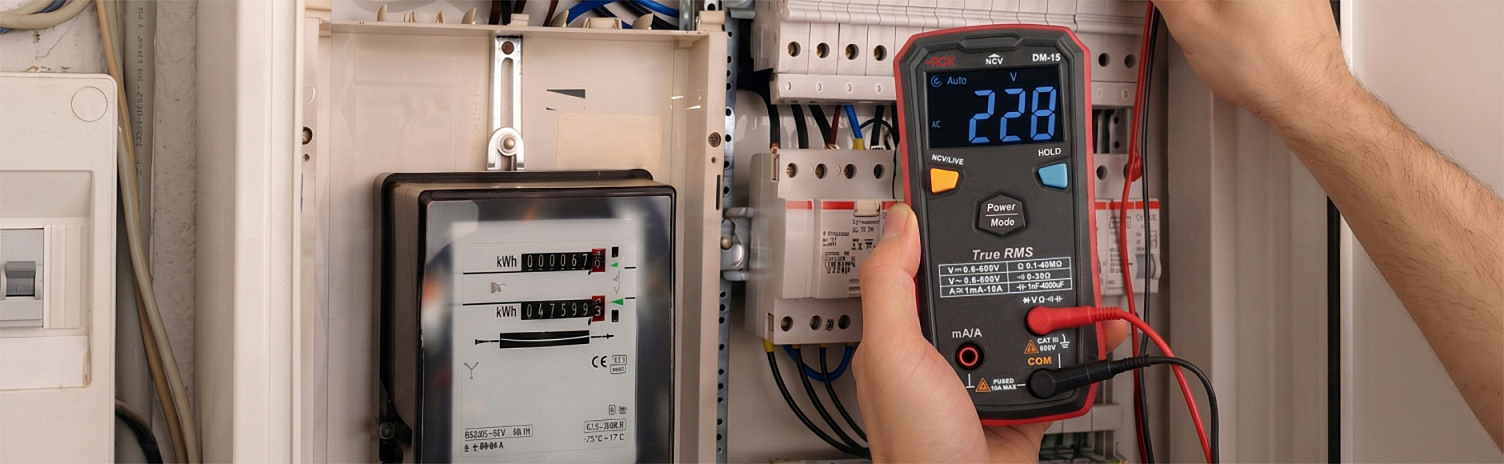

Убедиться в отсутствии напряжения. Первый закон безопасности. Даже если рубильник отключён минуту назад, проверьте отсутствие потенциала мультиметром (например, RGK DM-15). Касаться токоведущих частей можно только когда прибор показывает стабильный ноль.

Прозвонка жил и поиск короткого замыкания. В режиме звуковой индикации прозвоните каждую линию между фазой и нулём, а также между фазой и заземлением. В норме прибор молчит; писк означает короткое замыкание.

Сопротивление изоляции. Обычный тестер работает от батарейки 9 В и дефектную изоляцию не пробьёт. Нужен мегаомметр (например, RGK RT-10), он подаёт высокое напряжение, для бытовых нужд 500 В. Норма сопротивления составляет не менее 0,5 МОм. Мерят между всеми жилами попарно и каждой жилой относительно заземления. Для ответственных объектов и трёхфазных сетей берут приборы на 2500 В, чтобы исключить пробой под нагрузкой.

Заземление: как устроено и как проверить. Контур обычно представляет собой треугольник из стальных стержней, вбитых на глубину до 3 метров и соединённых сваркой. От контура в дом заходит стальная полоса, которая подключается к шине PE в основном щите, и это обязательное условие корректной работы УЗО. Проверка заземления сводится не только к поиску "земли" в розетке, но и к замеру сопротивления самого контура специальным измерителем: если оно слишком велико, защитные токи не уйдут в грунт.

Реальное сечение кабеля. Рынок переполнен кабелем по ТУ с заниженным сечением. Измерьте штангенциркулем диаметр медной жилы (d) и посчитайте площадь: S = 0,785 × d². Если вместо 2,5 мм² намеряли 1,8, такой провод нельзя нагружать на 16 А.

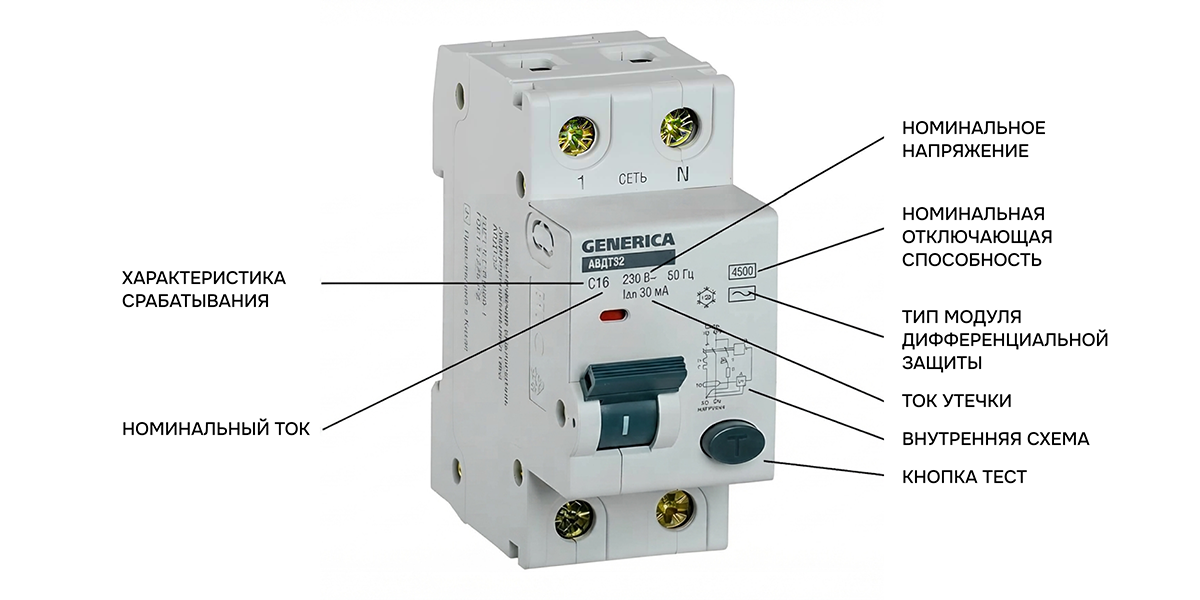

Автомат бережёт кабель от сверхтоков и замыканий, а УЗО защищает человека от утечки тока на корпус. Если в стиральной машине пробьёт ТЭН, автомат промолчит, а УЗО отключит питание раньше, чем удар дойдёт до человека.

Номинал утечки выбирают по группе:

• 30 мА для розеточных и влажных линий (кухня, санузел);
• 10 мА для особо ответственных групп (ванная, детская);
• 100–300 мА для противопожарного вводного на весь дом.

Одно вводное УЗО на всё ставить нельзя: фоновые утечки групп суммируются, и защита ложно срабатывает.

Помните о "границе раздела". Вы имеете право монтировать внутренние электросети, но ввод кабеля от столба и подключение к магистрали — это исключительная компетенция сетевой организации. Самовольное снятие пломбы со счетчика или попытка "набросить" провода на линию чреваты огромными штрафами. Только после того, как инспектор проверит вашу работу и выдаст акт допуска, дом будет официально подключен к сети.
