Мегаомметр: для чего нужен и как правильно пользоваться при проверке изоляции

От состояния изоляции зависит стабильность работы оборудования и безопасность людей. Чтобы выявить дефекты до того, как они приведут к серьезным авариям, коротким замыканиям или поражению электрическим током – необходимо регулярно проводить ее проверку.

В случаях, когда необходимо оценить состояние изоляции под высоким напряжением используют мегаомметр.

В данной статье мы рассмотрим особенности некоторых популярных моделей, расскажем о том, как устроен этот прибор и как пользоваться мегаомметром.

Дословно "мегаомметр" — это измеритель сопротивления в мегаомах (МОм), то есть в миллионах ом. Основная задача прибора — оценить качество электрической изоляции различных объектов: кабелей, обмоток электродвигателей, трансформаторов и другого электрооборудования.

В отличие от мультиметра, который проверяет сопротивление при слабом напряжении, мегаомметр подает на провод или оборудование высокое испытательное напряжение — сотни, а иногда и тысячи вольт. Благодаря этому он способен обнаружить повреждения изоляции, незаметные при работе с обычными приборами. Рейтинг цифровых мультиметров можно почитать в наших предыдущих публикациях.

На промышленных и коммерческих объектах проверку изоляции проводят регулярно: перед вводом оборудования в эксплуатацию, после ремонта, при плановой профилактике (обычно раз в 1–3 года), а также после аварий и перегрузок. А для чего нужен мегаомметр в быту?

Если появились сомнения в исправности изоляции или регулярно срабатывает автомат, лучше выявить проблему незамедлительно: это оградит вас от множества проблем. Особенно это актуально для частных домов, ведь основная ответственность за все – от вводного кабеля до уличного освещения и электрокотлов – лежит в большей степени на их владельцах.

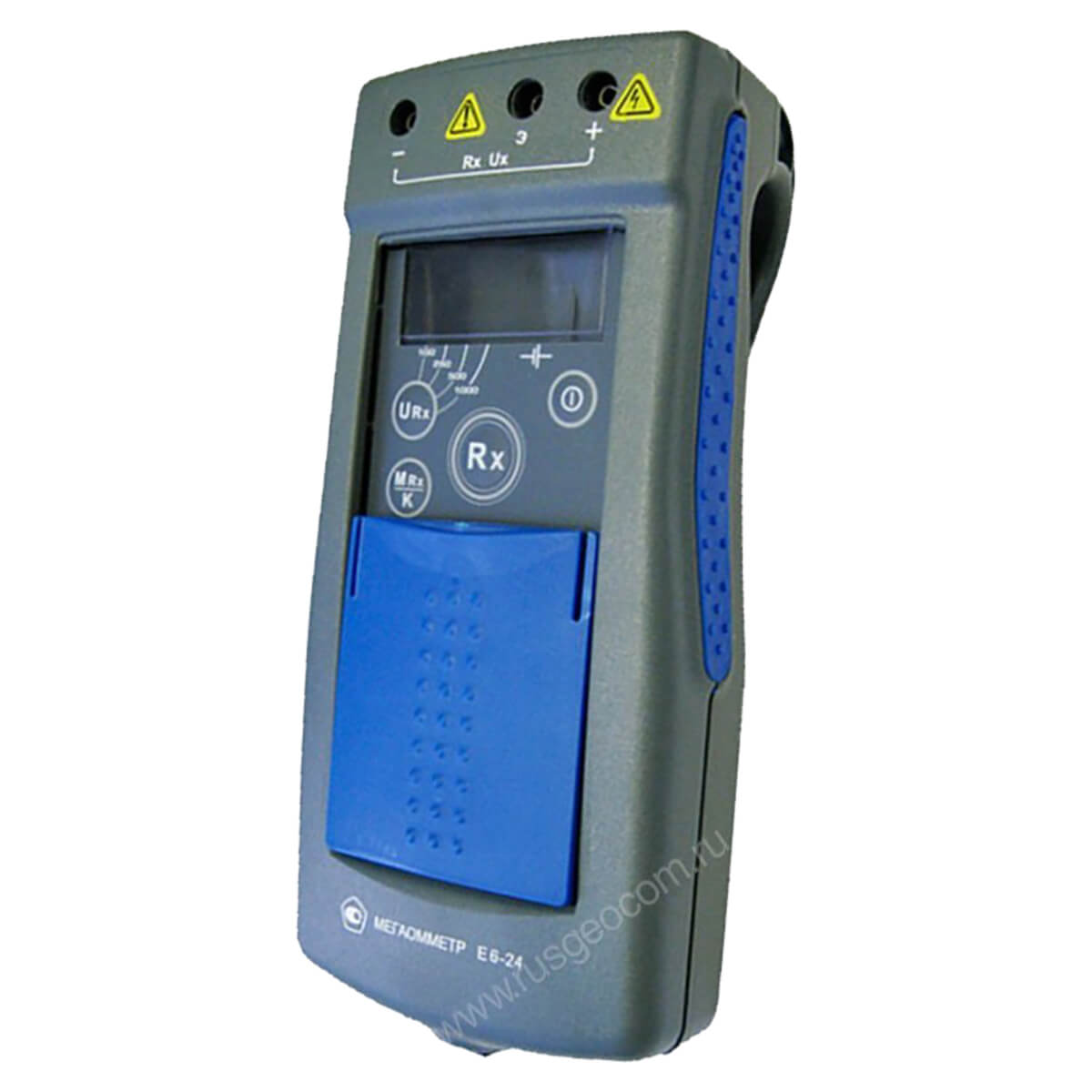

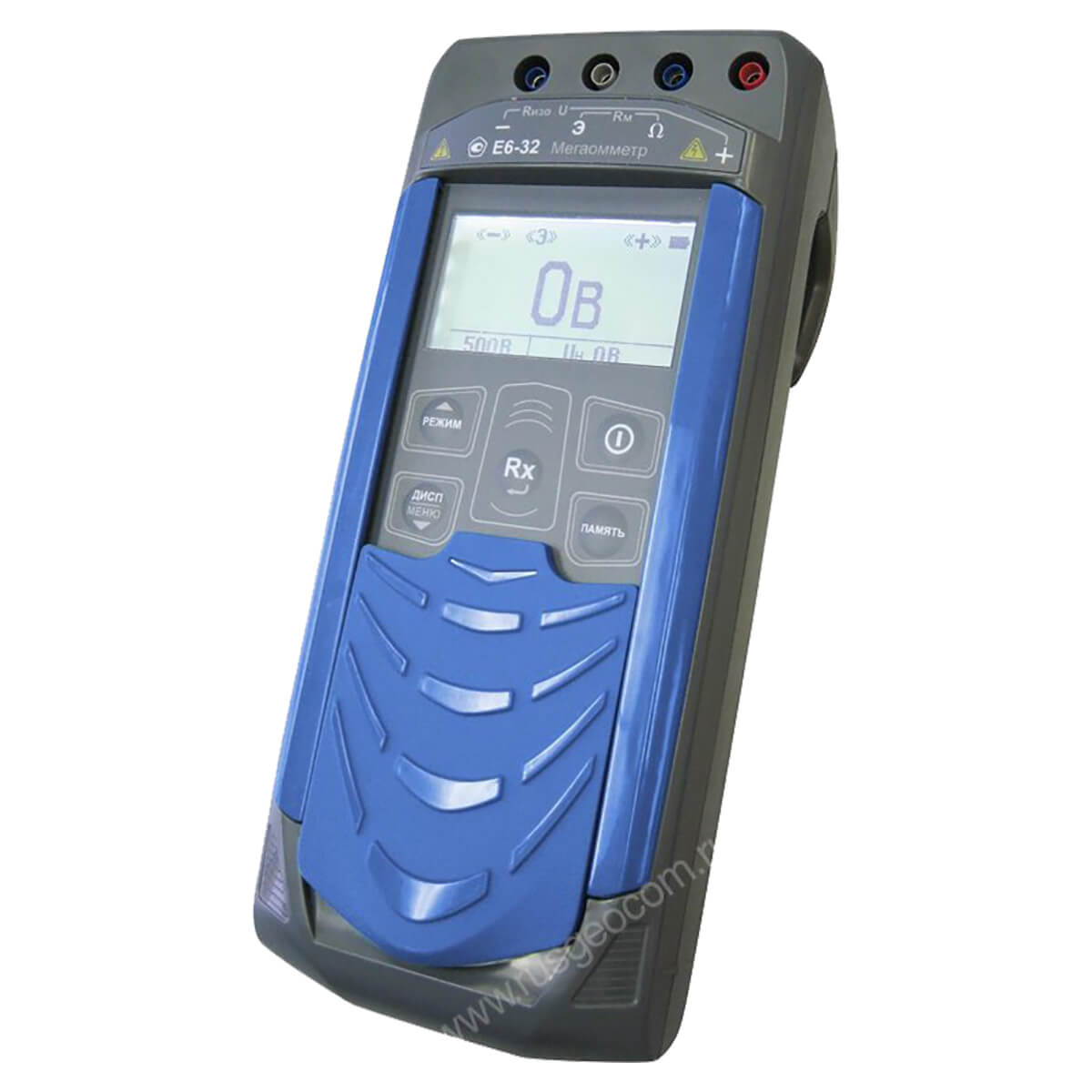

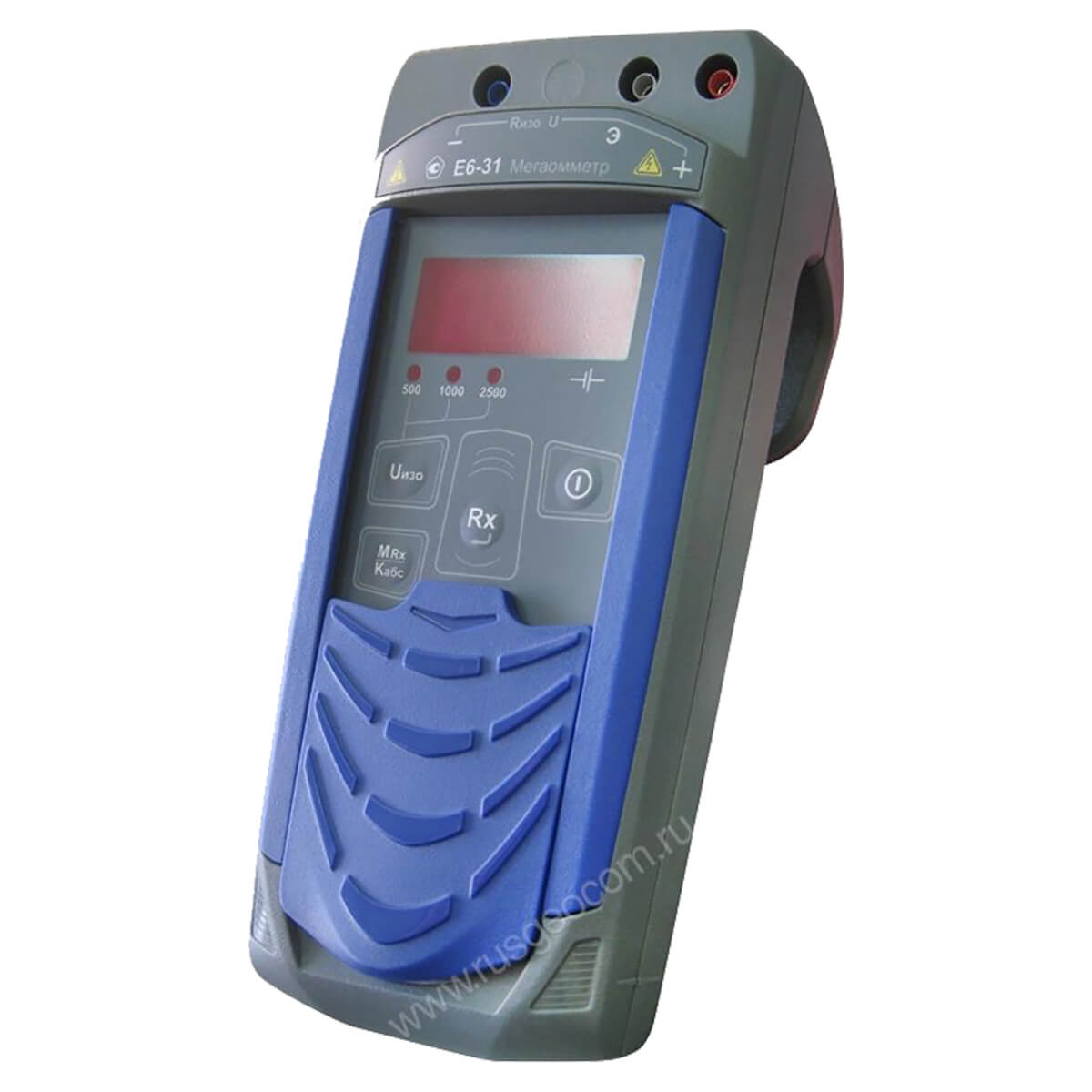

Современные измерители сопротивления представляют собой компактные, надежные и простые в использовании устройства. Все они имеют базовый набор компонентов:

• Источник высокого напряжения - сердце мегаомметра. Состоит из электронного преобразователя (инвертора), который преобразует низкое постоянное напряжение от батарей или встроенного аккумулятора (обычно 6-12 В) в высокое переменное напряжение. Также включает в себя систему обратной связи, которая следит за тем, чтобы выходное напряжение оставалось стабильным и точным, даже если меняется нагрузка.
• Аналого-цифровой преобразователь. Преобразует аналоговый сигнал (напряжение), полученный от измерительной схемы тока, в цифровой код. Это "мозг" мегаомметра, именно он управляет всеми функциями прибора.
• Дисплей – обычно жидкокристаллический (LCD).
• Панель управления и кнопки — служит для выбора режимов, установки параметров и запуска измерений. Кнопки, как правило, прорезиненные и защищены от влаги и пыли.
• Схемы защиты и безопасности. Сюда входят схемы, которые безопасно разряжают остаточное напряжение после измерений, показывают наличие внешнего напряжения на входах и надежно изолируют все высоковольтные части от низковольтных и корпуса прибора.

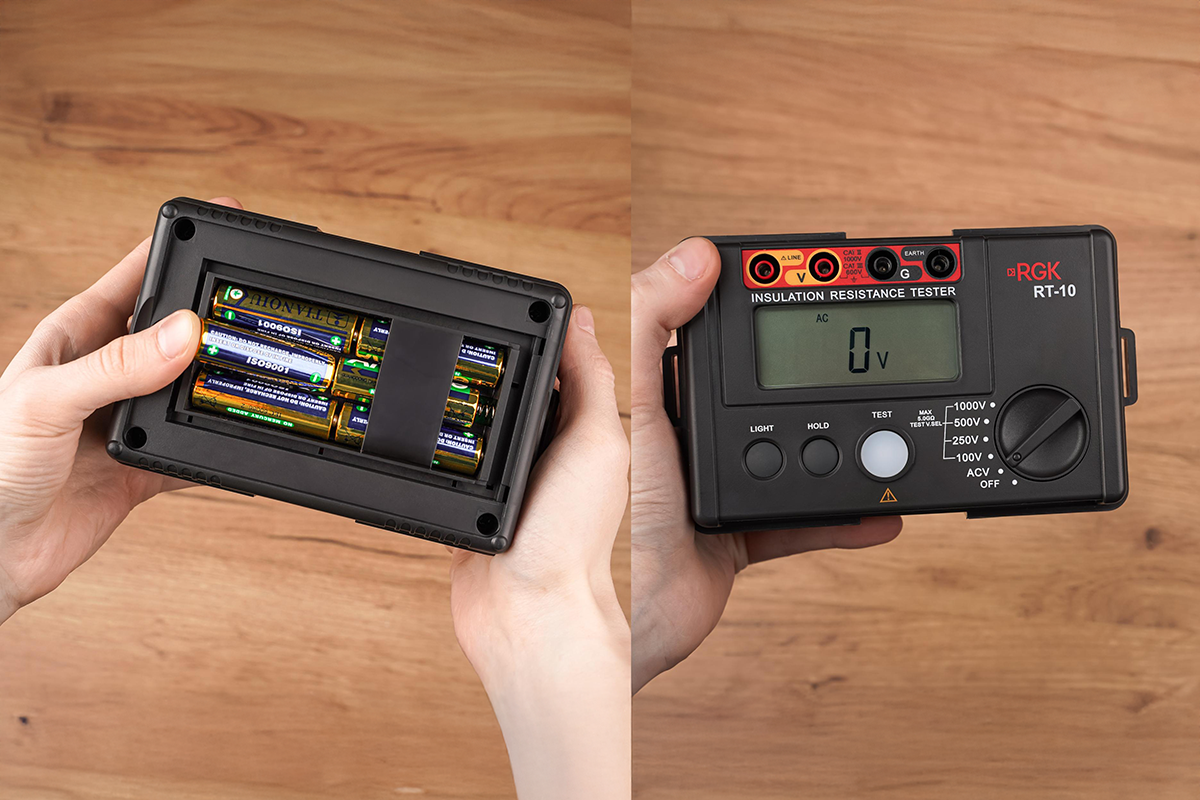

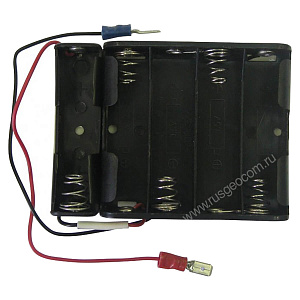

• Источник питания Обычно работает от батареек или встроенного аккумулятора. Часто есть разъем для зарядки от сети.
• Корпус у прибора прочный, обычно с защитой от ударов, пыли и влаги. Он не проводит электричество и надежно защищает все внутри. Щупы подключаются через специальные хорошо изолированные разъемы.

Ознакомиться со всеми моделями мегаомметров можно здесь. Мы описали базовую "начинку" мегаомметра, а теперь давайте посмотрим, какие бывают дополнительные функции и особенности. Они как раз и помогают выбрать прибор под конкретные задачи.

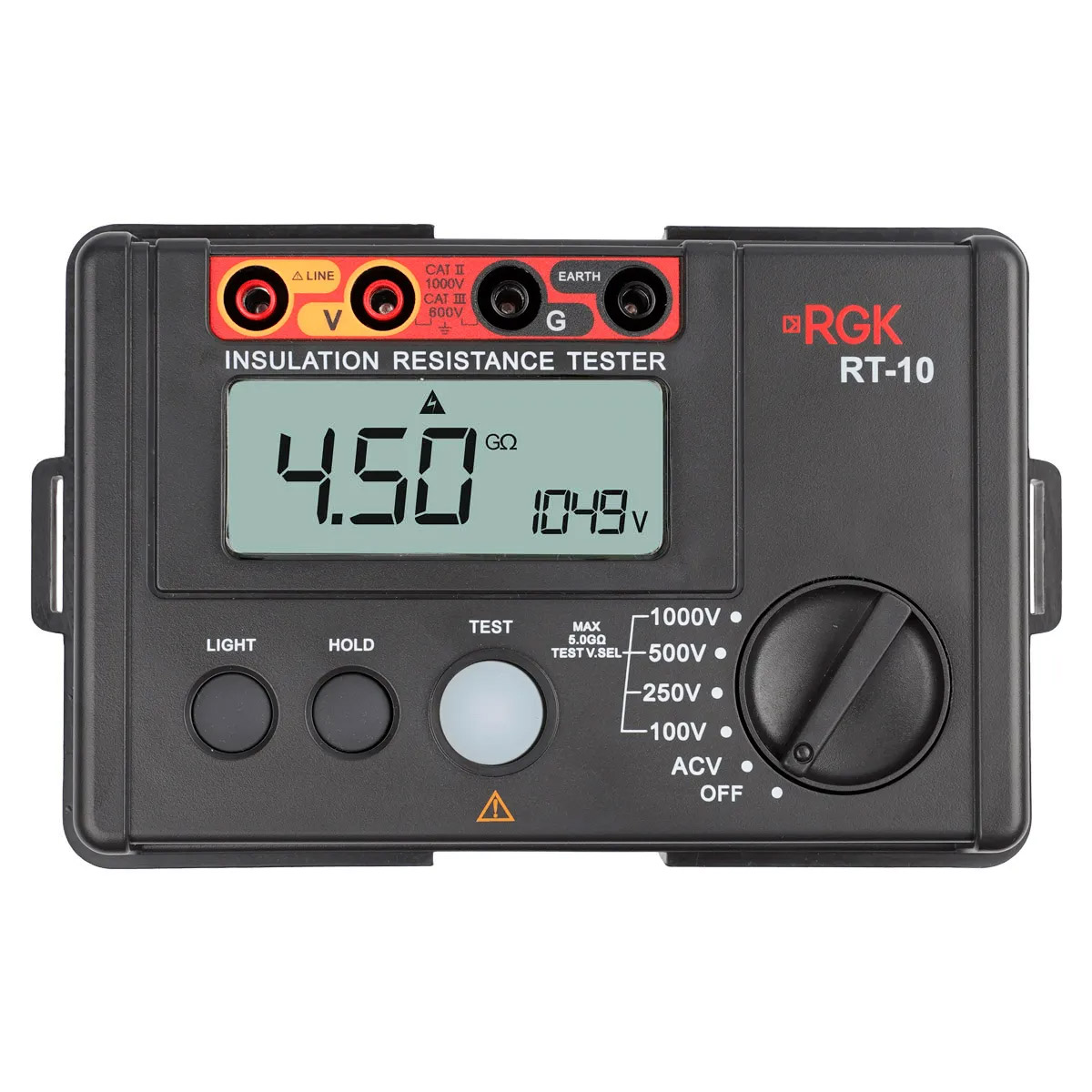

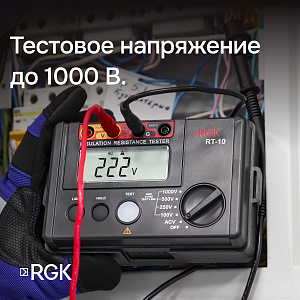

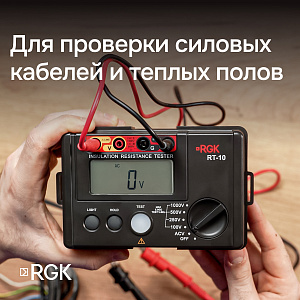

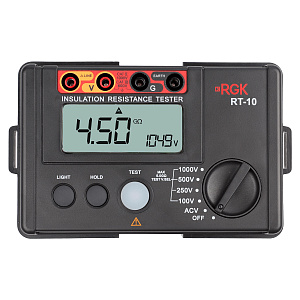

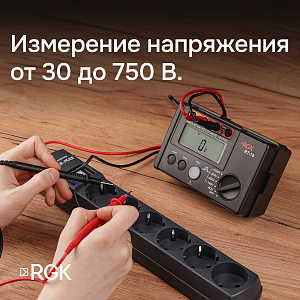

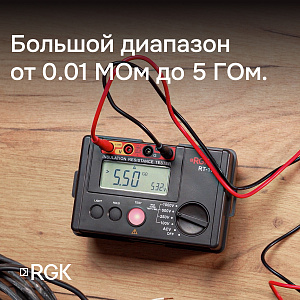

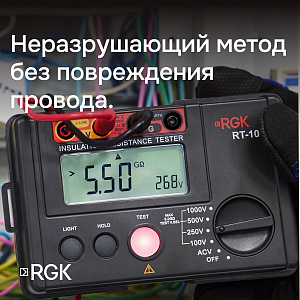

RGK RT-10

Простая и доступная модель для быстрой оценки состояния изоляции.

Подает напряжение до 1000 В. Этого достаточно для большинства повседневных задач: проверки силовых кабелей, небольших электродвигателей, трансформаторов или даже теплого пола.

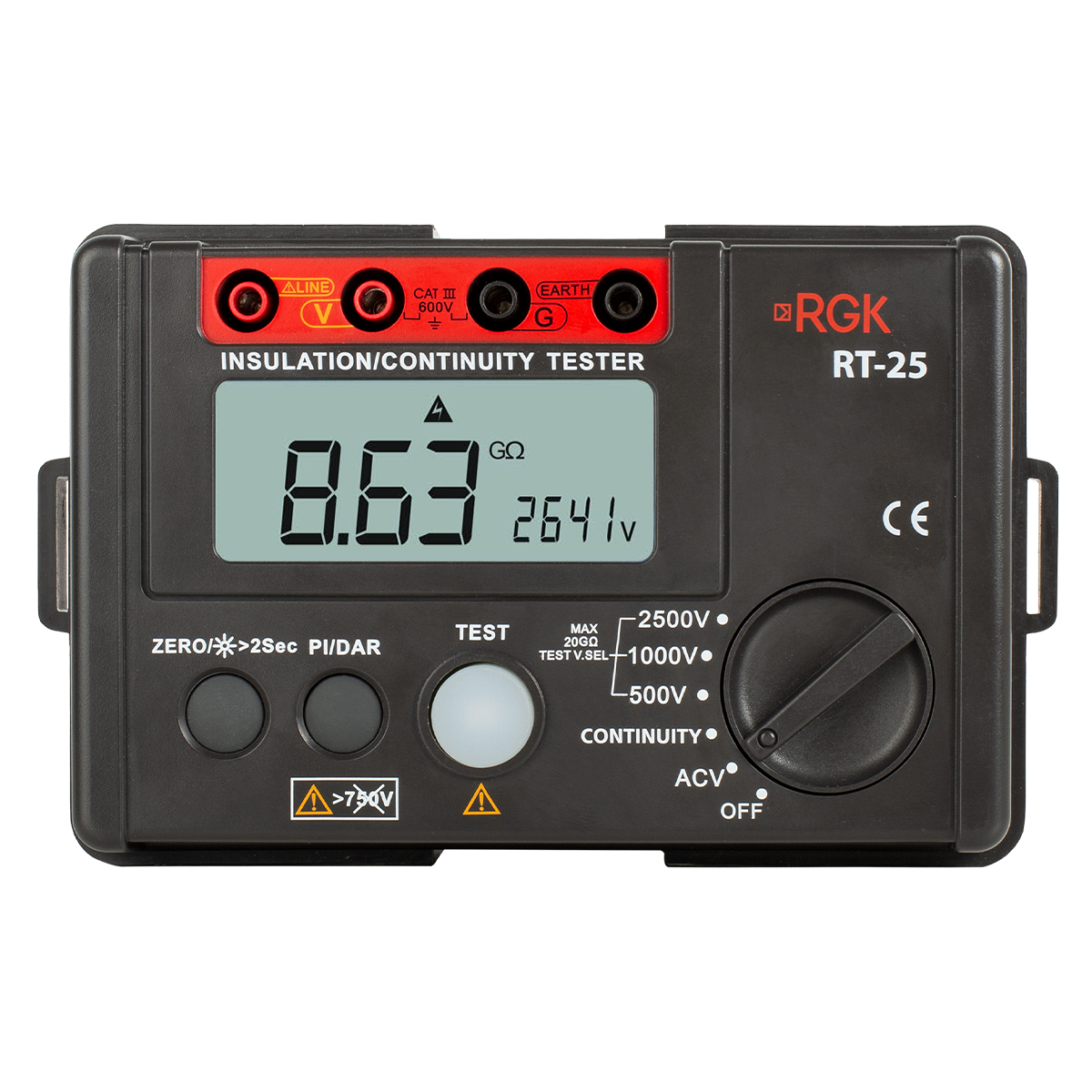

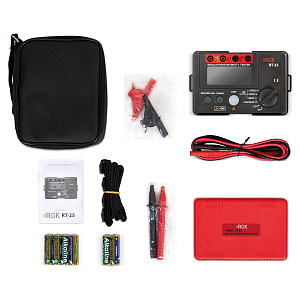

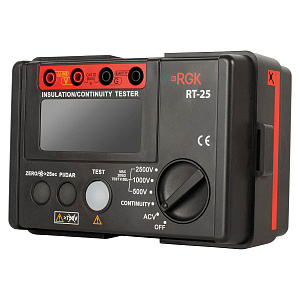

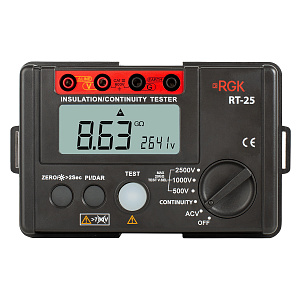

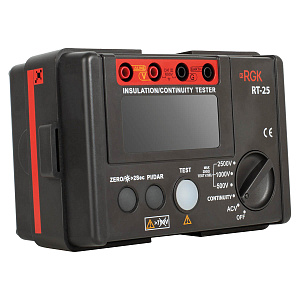

RGK RT-25

Пригодится при диагностике и ремонте мощных энергосистем, больших трансформаторов и электродвигателей.

Прибор генерирует высокое тестовое напряжение до 2500 В. Это позволяет "прощупать" изоляцию гораздо глубже. Умеет рассчитывать важные показатели, такие как индекс поляризации (PI) и коэффициент абсорбции (DAR). Эти параметры помогают понять, насколько "уставшая" изоляция или сколько влаги в ней накопилось. Также есть функция прозвонки цепи.

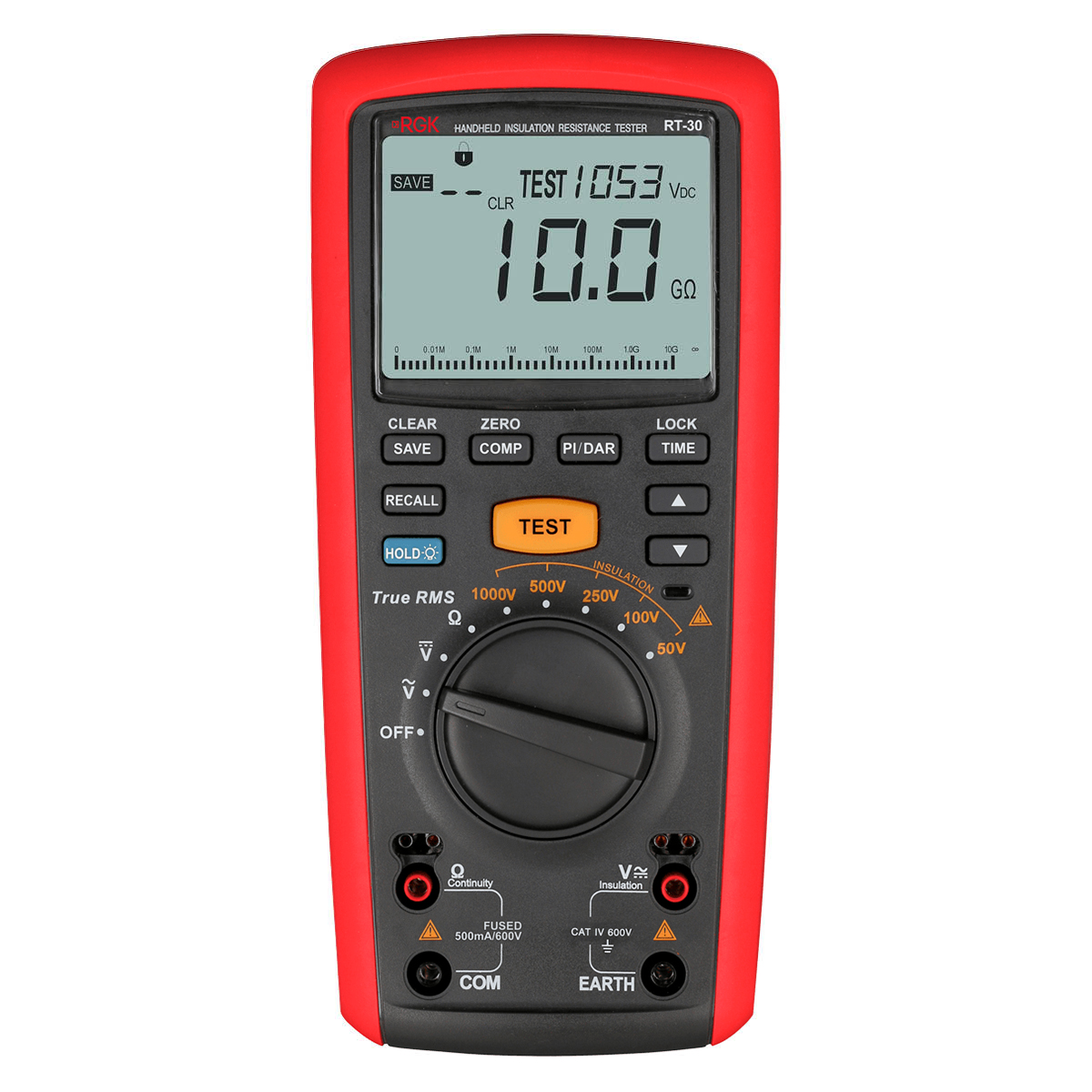

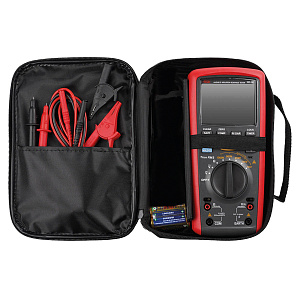

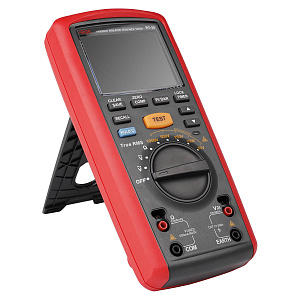

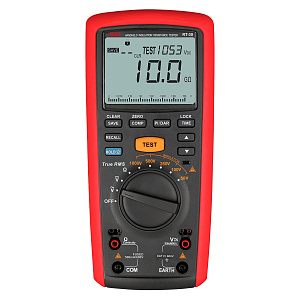

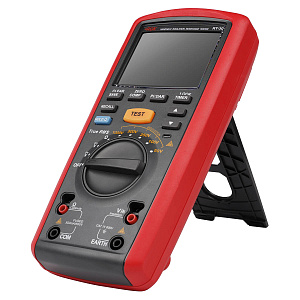

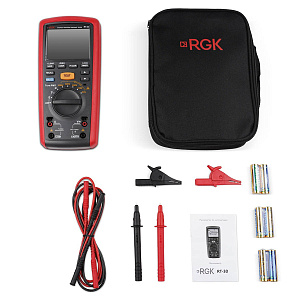

RGK RT-30

Этот мегаомметр предназначен для тех, кто регулярно проводит измерения и хочет отслеживать динамику состояния изоляции. Подходит для обслуживания промышленного оборудования и сетей.

Как и RT-25, измеряет PI и DAR, но ключевая особенность прибора – это функция памяти, которая позволяет сохранить до 99 результатов измерений. Это очень удобно для ведения статистики и сравнения показаний со временем. Также есть возможность сравнения текущих показаний с эталонными значениями.

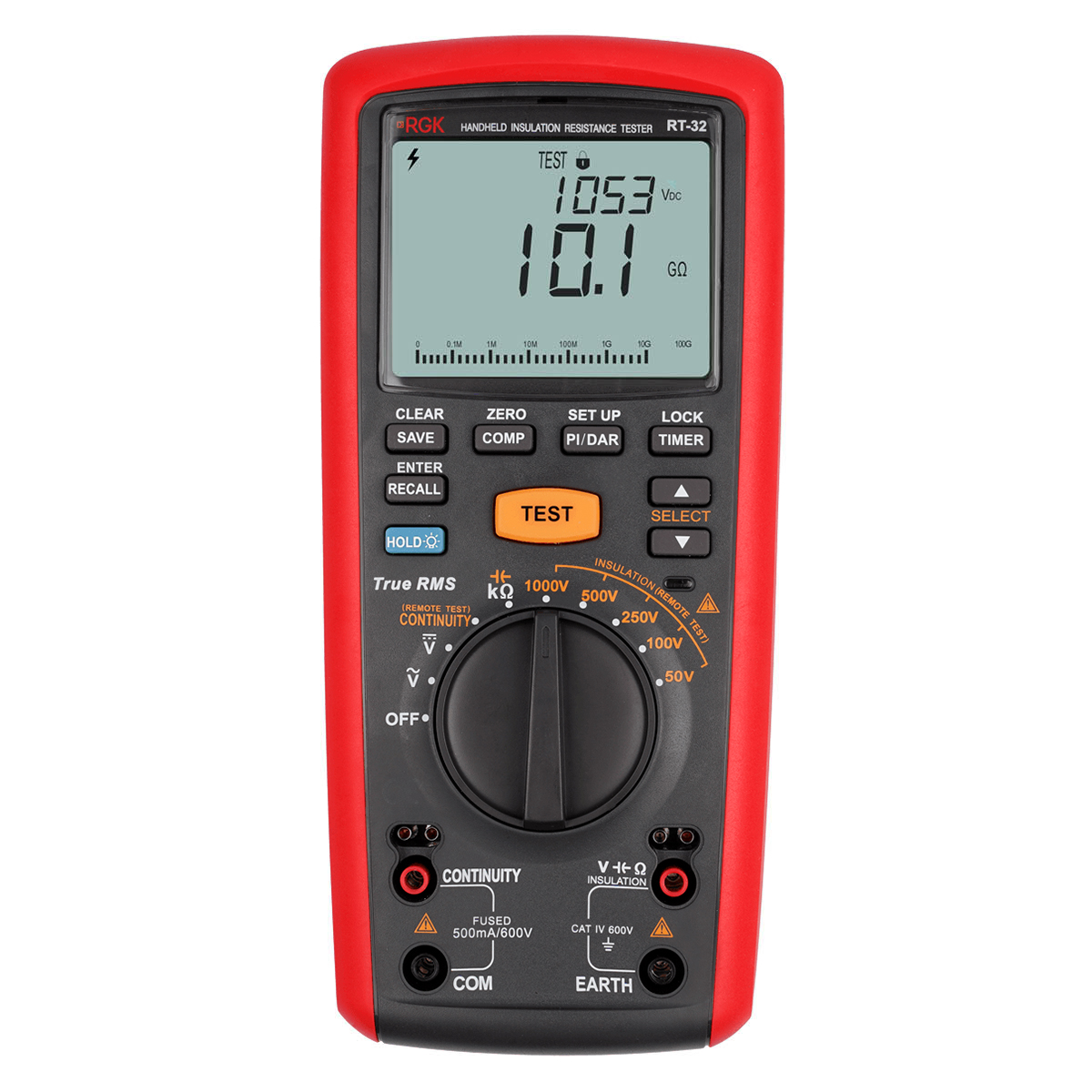

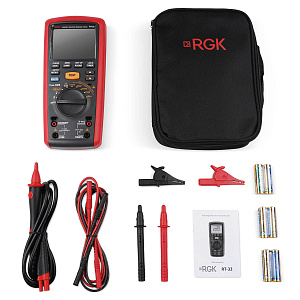

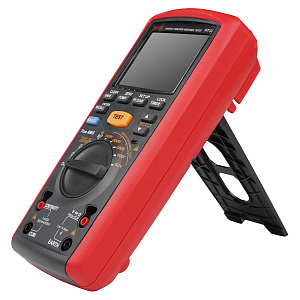

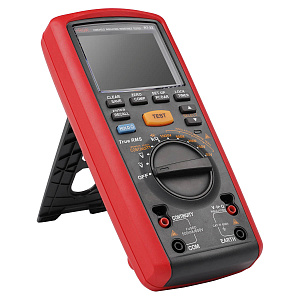

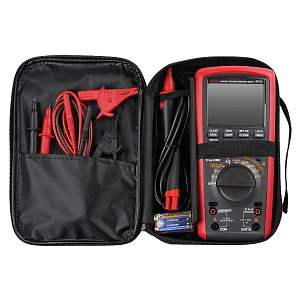

RGK RT-32

Если вы ищете максимально универсальный прибор, который может заменить несколько устройств – это то, что вы искали.

Помимо основных функций мегаомметра (измерение сопротивления изоляции до 200 ГОм и расчет PI/DAR), он способен измерять частоту тока и емкость конденсаторов. Таким образом, RGK RT-32 может частично заменить стандартный мультиметр в полевых условиях. Тестовое напряжение до 1000 В.

Теперь, когда стало понятно, как устроен и что измеряет мегаомметр, давайте подробно разберемся, как им пользоваться – чтобы измерения были точными и безопасными, соблюдайте простые правила:

1. Отключите питание. Убедитесь, что измеряемый объект полностью обесточен и заземлен. Проверьте отсутствие напряжения индикатором или вольтметром.
2. Разрядите объект — особенно если он имеет емкость (кабель, обмотка).
3. Очистите поверхность: если измерения проводятся на поверхности оборудования, убедитесь, что она чистая и сухая. Грязь и влага могут исказить результаты.
4. Работайте в диэлектрических перчатках, обуви, стойте на диэлектрическом коврике.

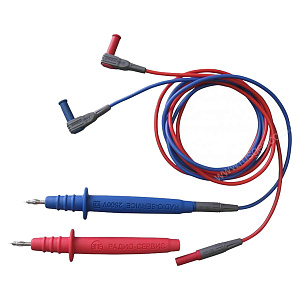

5. Убедитесь, что прибор исправен, имеет действующее свидетельство о поверке. Проверьте состояние соединительных проводов – они должны быть гибкими, с двойной изоляцией и изолированными рукоятками.
6. Не проводите измерения во время грозы или при ее приближении, а также при повышенной влажности.
7. После измерения разрядите объект, особенно если напряжение было высоким.
8. Сравните результаты с нормами (ПУЭ, ПТЭЭП). Низкое сопротивление — признак дефекта.

Чтобы получить достоверные показания, крайне важно правильно подключить мегаомметр. Большинство моделей имеют два или три измерительных вывода:

1. "Л" (Линия) или "R+": Этот вывод подключается к тестируемой токоведущей части — жила кабеля, обмотка электродвигателя или другой элемент, сопротивление изоляции которого вы хотите измерить.
2. "З" (Земля) или "R-": Его нужно подключить к заземляющей шине, корпусу оборудования или "земляной" жиле кабеля. Он служит точкой отсчета для измерения тока утечки через изоляцию.
3. "Э" (Экран) или "Guard" (если есть): этот дополнительный вывод предназначен для устранения поверхностных токов утечки. Если вы измеряете изоляцию кабеля с экраном или работаете в условиях повышенной влажности, подключите "Э" к экрану кабеля или используйте его с защитным кольцом вокруг точки измерения. Это поможет исключить влияние внешних факторов и получить более точные данные.

Выбор правильного напряжения напрямую зависит от номинального напряжения объекта, который вы проверяете. Мегаомметры, представленные линейкой RGK, позволяют легко выбрать нужное значение:

• Для бытовых кабелей и небольших приборов (до 250 В) – обычно достаточно напряжения в 500 В.
• Для электрооборудования и кабелей с номинальным напряжением до 1000 В – 1000 В.
• Для магистральных кабелей, трансформаторов и мощных силовых установок (более 1000 В) – выбирайте 1500 В и выше, в зависимости от требований производителя оборудования.

Напряжение, которое подает мегаомметр при проверке, должно быть не ниже того значения, которое указано в документации к вашему оборудованию — например, в ГОСТах, ПУЭ, ПТЭЭП или просто в паспорте изделия.

Проведение измерений:

С цифровыми мегаомметрами процесс измерения максимально упрощен:

1. Нажмите кнопку "Пуск" или "Тест" на приборе. Прибор сам подаст нужное напряжение и начнет измерение.
2. Значение сопротивления (в МОм) отобразится на экране. Для обычной проверки достаточно 30–60 секунд. Для анализа (PI, DAR) снимайте показания через 1 и 10 минут.
3. После каждого измерения, особенно при использовании высоких напряжений, на тестируемом объекте может оставаться электрический заряд. Обязательно снимите его:
   • кратковременно заземлите токоведущие части, к которым вы подключали мегаомметр
   • для дополнительной безопасности на несколько секунд соедините щупы мегаомметра между собой

Повторные измерения — важный этап диагностики

Чтобы того, чтобы получить достоверную картину состояния изоляции, особенно при проверке многожильных кабелей или сложного оборудования, важно провести серию измерений:

• между каждой жилой и землёй

• между всеми фазными жилами кабеля

Как оценивать результат

Сопротивление изоляции сравнивают с нормативами, указанными в ПУЭ, ПТЭЭП или паспорте оборудования.

Для низковольтных кабелей, например, нормой часто считается не менее 0,5–1 МОм.

Если значения существенно ниже нормы (или заметно снизились по сравнению с прошлым тестом), это повод обратить внимание — возможны повреждения, увлажнение или старение изоляции.

Что может повлиять на точность

• Температура. Чем она выше, тем ниже сопротивление. Для точного анализа данные приводят к стандартной температуре, обычно 20 °C. Некоторые приборы делают это автоматически.
• Коэффициенты абсорбции и поляризации (КА и КП). Эти параметры особенно важны при проверке высоковольтного оборудования — они помогают выявить скрытые дефекты изоляции. Ваш цифровой мегаомметр RGK, скорее всего, умеет рассчитывать их автоматически.

• Кабели: между жилами и между жилой и землёй.
• Обмотки электродвигателей и трансформаторов.
• Шины, изоляторы, коммутационное оборудование.
• Электроинструмент и корпуса.
• Высоковольтные устройства.

Дополнительно:

RGK RT‑30 проводит Step Voltage Test и оценивает DAR.

RGK RT‑32 делает PI и DAR автоматически, измеряет емкость, частоту, ток утечки и хранит результаты.

Перед работой проверьте сам прибор:

• Визуально осмотрите корпус и провода.
• Проверьте батарею — низкий заряд снижает точность.
• Без подключения нажмите "Start" — прибор должен показать "OL" или "∞".
• Замкните щупы — должно быть около 0 Ом (только при низком напряжении!).
• Проверьте точность с эталонным резистором.

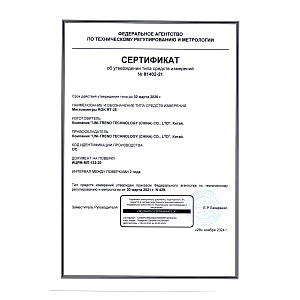

• Делайте поверку в лаборатории по регламенту. RGK RT‑25 уже поверенный и готов к работе.

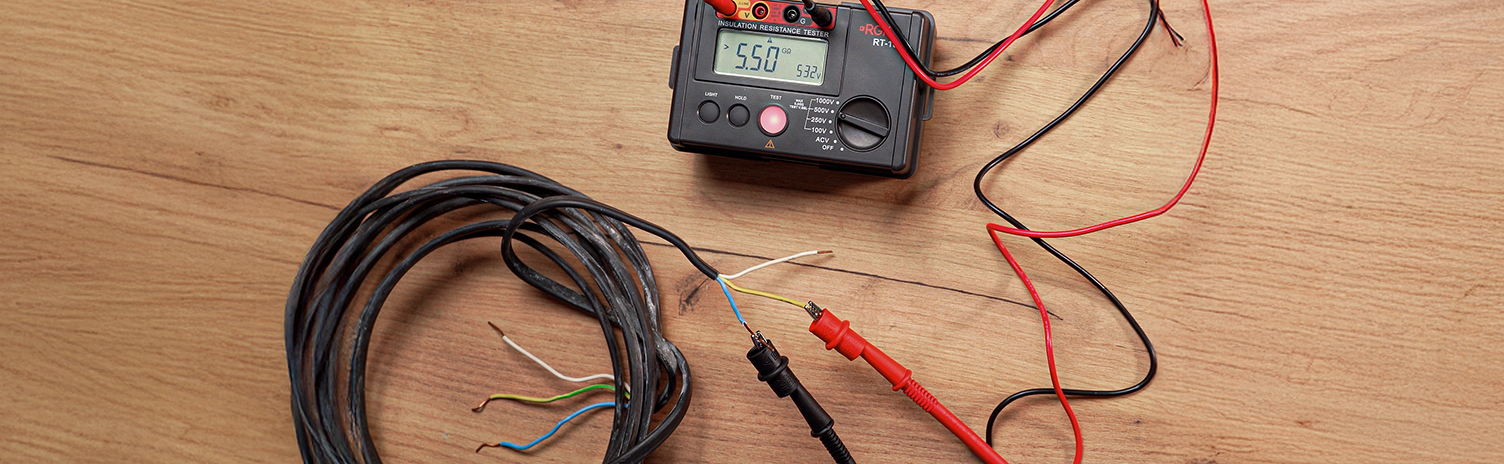

Как прозвонить кабель мегаомметром

Подключите LINE и EARTH к разным жилам кабеля и измерьте. Повторите для всех комбинаций.

Как проверить сопротивление мегаомметром

Подается высокое напряжение, измеряется ток, вычисляется сопротивление R = U/I. Мегаомметр отображает значение. Для динамики измерений и расчета коэффициентов PI/DAR лучше всего подходят модели RGK RT-30 и RGK RT-32.

Как работает мегаомметр

Прибор подает высокое напряжение и фиксирует ток утечки через изоляцию. Именно так находят трещины, загрязнения, следы старения и другие повреждения.

Что измеряет мегаомметр и в каких единицах

Измеряет сопротивление изоляции. Основные единицы: кОм, МОм, ГОм. Цифровые модели RGK автоматически переключают диапазоны и удобно отображают результат.
