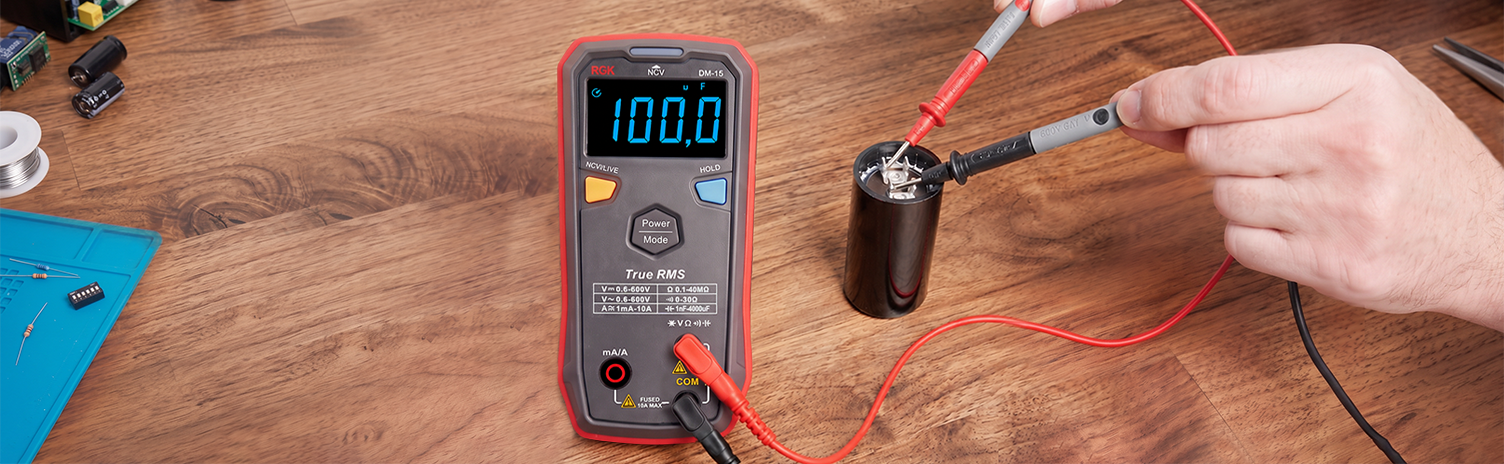

Как проверить конденсатор мультиметром

Конденсаторы — это электронные компоненты, которые встречаются практически в каждом современном устройстве, от кухонного комбайна до системного блока компьютера. Они отвечают за накопление энергии, фильтрацию помех и запуск двигателей, поэтому их выход из строя часто становится причиной поломки всей техники. В этой статье мы разберем, как провести комплексные процессы диагностики этого компонента с помощью обычного тестера и почему стандартных измерений иногда бывает недостаточно для окончательного вердикта.

Выбор метода проверки зависит от типа деталей и возможностей вашего оборудования. Ниже представлена таблица, которая поможет сориентироваться.

Многие новички совершают ошибку, считая, что если мультиметр показал значение, близкое к номиналу на корпусе, то элемент полностью здоров. Однако для электролитических конденсаторов критически важен параметр ESR (эквивалентное последовательное сопротивление). Со временем электролит внутри высыхает, из-за чего внутреннее сопротивление растет. В итоге емкость может оставаться в норме, но конденсатор перестаёт отдавать ток достаточно быстро, и цепь питания начинает работать со сбоями.

Важно: Стандартный бытовой мультиметр не видит ESR. Если прибор показывает норму, а устройство всё равно не включается или греется, виновником может быть именно скрытая неисправность диэлектрика.

Конденсатор хранит заряд даже после отключения устройства от сети, поэтому подготовка — это в первую очередь безопасность.

Перед замером обязательно разрядите конденсатор — иначе можно получить удар током и спалить входные цепи тестера. Разряжать нужно через резистор 10–20 кОм, а не замыканием выводов щупами или отвёрткой: короткое замыкание повреждает обкладки и опасно на крупных номиналах.

Перед началом работы убедитесь, что вы знаете, как пользоваться мультиметром, чтобы не перепутать измерительные гнезда и не сжечь предохранитель прибора.

Дальше по чек-листу:

• Полностью обесточьте оборудование и выньте вилку из розетки.

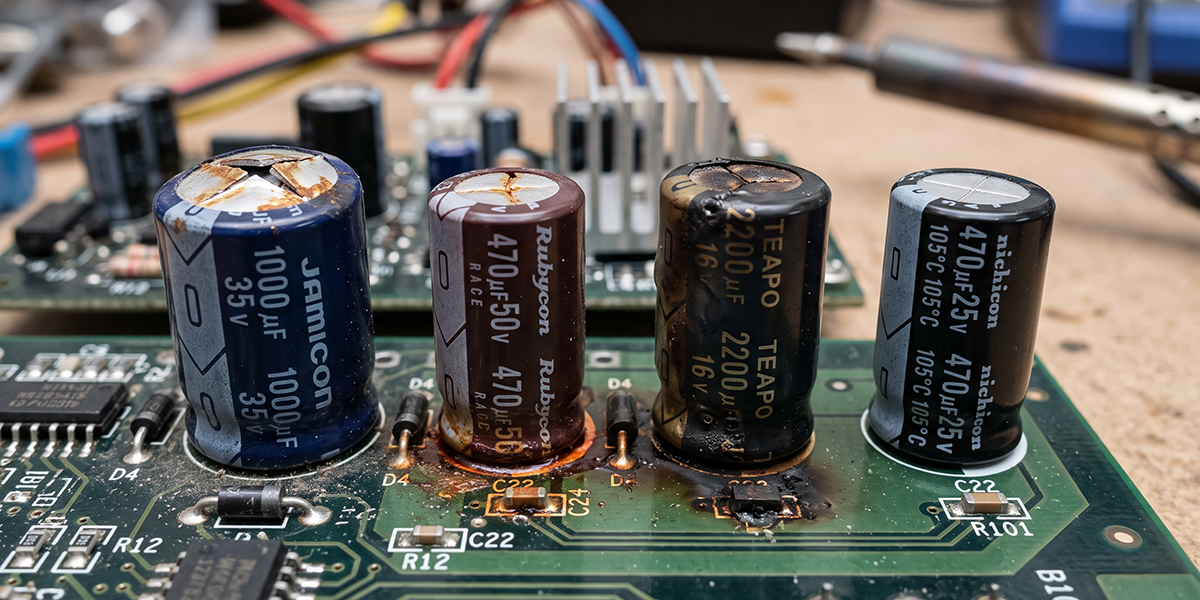

• Осмотрите деталь: вздутая крышка, подтеки электролита или потемневший корпус — повод заменить сразу, без замеров.
• Для точного результата выпаяйте хотя бы одну ножку. На плате соседние детали исказят показания (см. раздел про замер на плате).

Есть случаи, когда бытовой мультиметр бесполезен или опасен, — тестировать такие детали им не нужно:

• Высоковольтные блоки телевизоров и микроволновок — заряд может быть смертельным, нужны специальные навыки и инструмент.
• Конденсаторы сверхмалых номиналов (пикофарады) — большинство бюджетных приборов их просто не зафиксируют.
• СВЧ-конденсаторы — их поведение на высоких частотах нельзя оценить постоянным током мультиметра.

Если визуальное состояние не вызывает подозрений, переходим к аппаратным методам.

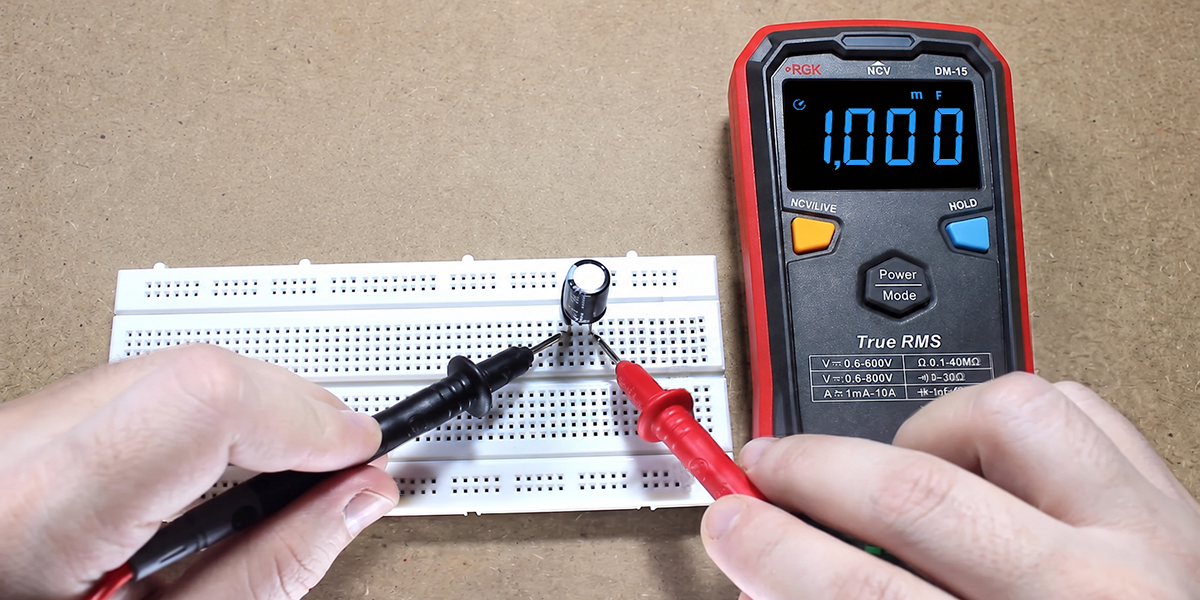

Измерение ёмкости (режим F/CAP): пошаговая инструкция

Этот метод самый наглядный. Он позволяет сравнить фактические цифры с тем, что обещал производитель на маркировке.

Для этого идеально подойдет профессиональный инструмент, такой как RGK DM-15 с режимом измерения ёмкости, который внесён в Госреестр и обеспечивает высокую точность в широком диапазоне.

1. Установите поворотный переключатель в режим измерения емкости (обозначается буквой F или значком двух параллельных линий).
2. Если прибор не автоматический, выберите предел, ближайший к номиналу проверяемого элемента в сторону увеличения.
3. Подключите щупы к выводам. Для полярных (электролитов) важно соблюдать соответствие плюсов и минусов.
4. Дождитесь стабилизации цифр на дисплее (на это может уйти несколько секунд для больших номиналов).
5. Сравните результат с маркировкой и оцените по единому порогу замены (см. ниже).

Проверка конденсатора мультиметром не выпаивая из платы

Проверка непосредственно на плате часто дает ложные результаты из-за параллельно подключенных резисторов или обмоток трансформаторов. Без выпаивания вы сможете определить только явный пробой (короткое замыкание). Если мультиметр в режиме прозвонки издает непрерывный сигнал, скорее всего, элемент пробит, но для подтверждения всё равно придётся отсоединить хотя бы одну ножку и повторить тест.

Проверка по сопротивлению и прозвонка

Если у вашего тестера нет функции измерения емкости, можно использовать косвенный метод оценки через режим омметра. Это поможет понять, жив ли диэлектрик внутри.

шаг 1. Переключите прибор в режим сопротивления (предел 200 кОм и выше для электролитов).

шаг 2. Коснитесь щупами выводов, соблюдая полярность.

шаг 3. Наблюдайте за дисплеем: у исправного конденсатора сопротивление быстро растёт (идёт заряд от батареи прибора) и уходит в бесконечность ("1" или "OL").

Быстрый уход в бесконечность у мелкого керамического конденсатора — норма: он заряжается почти мгновенно. Как трактовать остальные показания — в таблице ниже.

Результаты измерения нужно интерпретировать с учетом типа диэлектрика.

Единый допуск по типу диэлектрика:

Все прочие цифры (15%, 25% и т. п.), которые встречаются в разных руководствах, — это варианты того же правила; ориентируйтесь на допуск по типу детали, а не на усредненное число.

Электролитические: Самые капризные. Всегда требуют соблюдения полярности при тестировании и склонны к потере емкости из-за нагрева. У них самый большой допуск (до ±20% считается нормой).

Плёночные: Обычно очень надежны, но при перегрузках в них может произойти внутренний обрыв, который не виден внешне.

Керамические и SMD: Чаще всего выходят из строя через пробой — превращаются в обычный проводник и коротят цепь. Проверять их на емкость бытовым мультиметром сложно из-за пикофарадных номиналов.

Пусковой: Стоит в насосах и кондиционерах. От его здоровья зависит, запустится ли мотор. Даже если он выглядит исправным, потеря 10% емкости может привести к тому, что двигатель будет гудеть, но не провернет вал.

Две частые причины уже разобраны выше: замер на плате (ток идёт через всю схему, а не через деталь) и остаточный заряд (заряженная деталь заставляет показания хаотично прыгать — отсюда правило про разрядку). Ещё три причины ложного результата:

• Температурный дрейф. Горячий, только что работавший электролит может показать нормальную ёмкость, которая резко упадёт при остывании.
• Контакт щупов. Грязные или окисленные выводы добавляют сопротивление, и прибор принимает его за неисправность детали.
• Сопротивление тела. Если при замере мегаомных сопротивлений держаться руками за металл щупов, прибор покажет сопротивление ваших рук, а не конденсатора.

Возможности обычного тестера заканчиваются там, где начинаются высокочастотные импульсные помехи. Для ремонта блоков питания и материнских плат нужен либо мультиметр с измерением ёмкости, либо специализированный ESR-метр или LCR-метр — они видят как раз то скрытое сопротивление, о котором шла речь в начале.

Отдельное практическое соображение: конденсатор часто стоит копейки. Если деталь под подозрением, а ESR-метра под рукой нет, дешевле и быстрее заменить её на заведомо рабочую, чем добиваться точного вердикта косвенными методами. Домерять до последнего имеет смысл только для дорогих или труднодоступных деталей.

Если подбираете прибор под такие задачи, посмотрите гид как выбрать цифровой мультиметр — там разобраны True RMS и защита от неправильного подключения.

1. Визуальный осмотр: ищем вздутия и подтеки.
2. Безопасная разрядка через резистор 10–20 кОм.
3. Демонтаж (выпайка хотя бы одной ножки).
4. Тест в режиме ёмкости (сравнение с маркировкой).
5. Тест в режиме омметра на предмет пробоя (КЗ).
6. При сомнениях — замена на новый аналог того же напряжения и ёмкости.
