Как сделать лазерный уровень своими руками

Собрать простейший измерительный прибор для бытовой разметки можно самостоятельно из лазерной указки, пузырькового уровня и устойчивой подставки. Такое устройство проецирует световую точку на поверхность и помогает переносить горизонтальную линию по стенам помещения при минимальных затратах.

Перед началом работ самодельный нивелир требует ручной настройки и проверки точности: даже незначительный перекос излучателя относительно корпуса дает ощутимую погрешность на расстоянии в несколько метров. Корректная установка подкладки под корпус указки и аккуратный зажим крепежных элементов позволяют добиться приемлемых результатов для несложных задач.

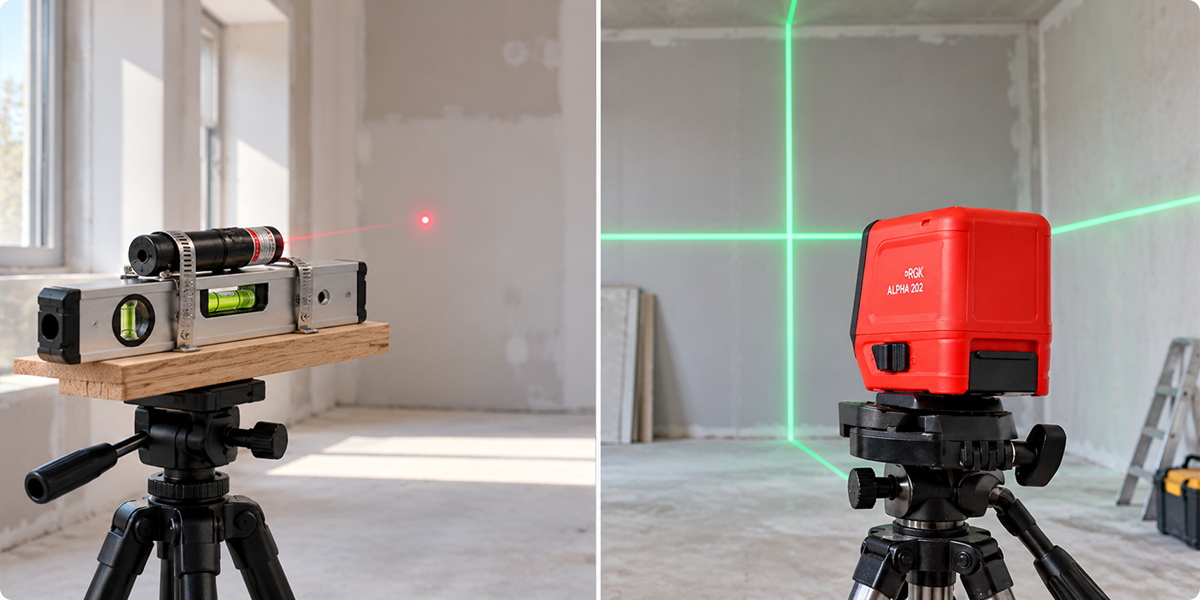

Такая конструкция отлично выручает при разовом бытовом ремонте — например, чтобы ровно повесить картину или полку. Однако для регулярного строительства, укладки плитки или выравнивания поверхностей намного удобнее использовать готовый заводской лазерный уровень с автоматическим выравниванием плоскостей.

Как сделать лазерный уровень своими руками? Чтобы изготовить построитель световых меток в домашних условиях, не потребуются редкие инструменты. Каждый компонент легко найти в домашней мастерской или магазине хозяйственных товаров.

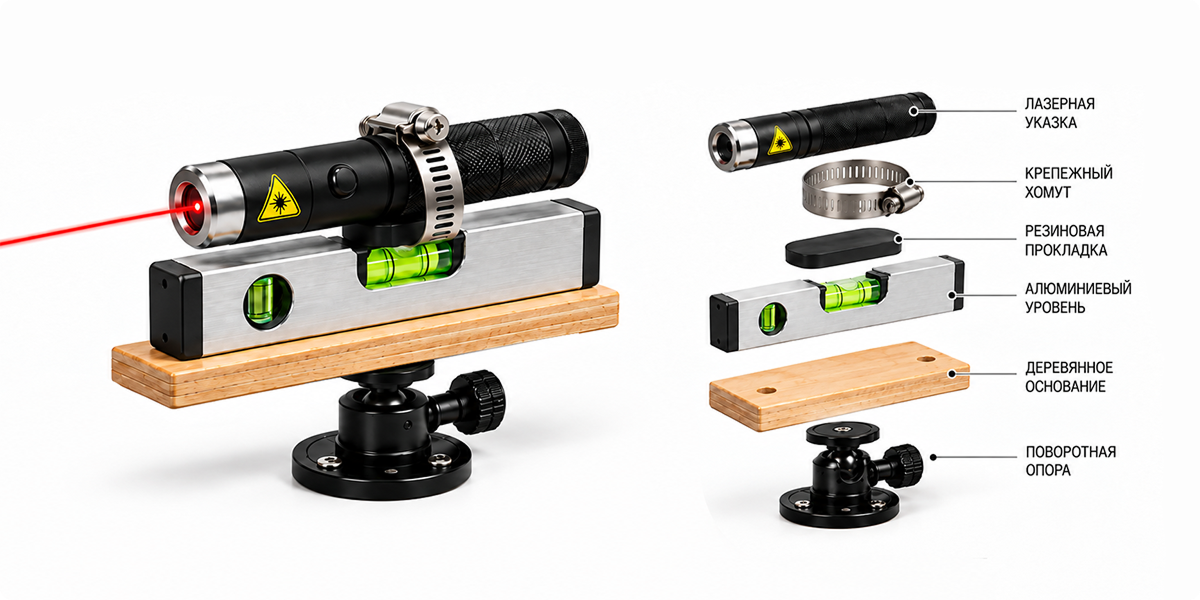

При выборе лазерной указки отдавайте преимущество образцам с фиксатором кнопки включения, либо используйте зажим, чтобы лазерный излучатель работал непрерывно без постоянного нажатия пальцем. Корпус пузырькового уровня должен быть выполнен из жесткого алюминиевого профиля, а колба с пузырьком должна иметь четкие риски разметки.

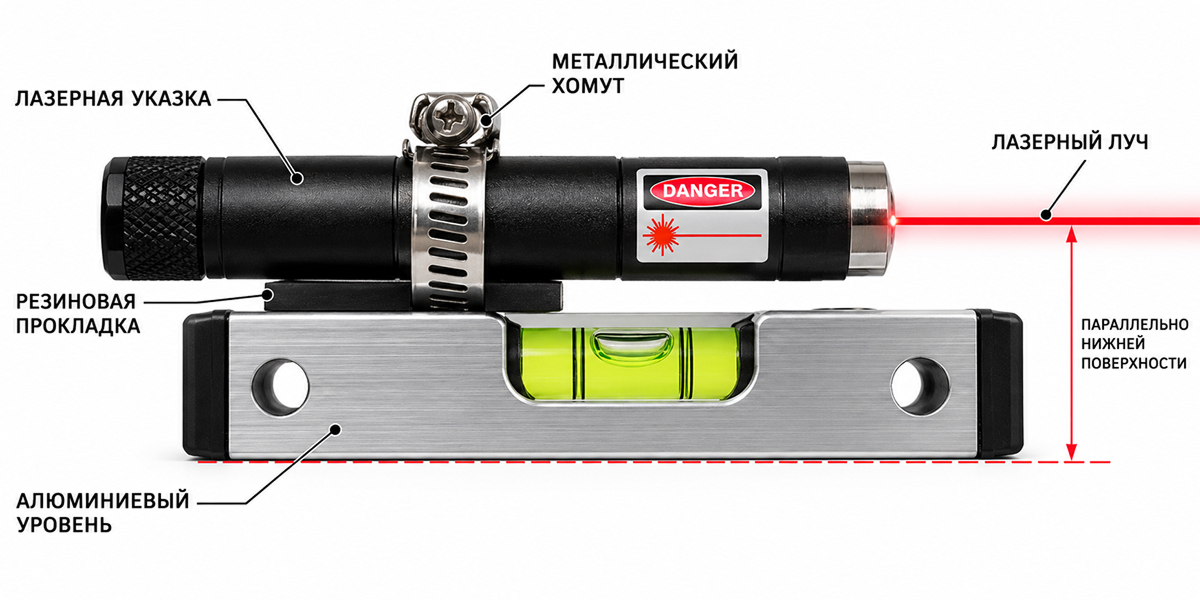

В качестве основания подойдет деревянный брус или фанера подходящих размеров. Для фиксации указки на профиле уровня пригодится вариант с креплением червячными хомутами или нейлоновыми стяжками, а резиновая подкладка защитит корпус от проскальзывания. В роли поворотной опоры удобно задействовать фотоштатив на треноге с площадки или подставку с винтом. При этом важно отметить, что профи, как правило, пользуются элевационными штативами из-за их удобного подъемного механизма.

Отдельное внимание стоит уделить правилам безопасности при работе с оптическими излучателями. Луч самодельного нивелира представляет опасность для зрения при прямом попадании в глаза. Во время сборки, юстировки и нанесения разметки никогда не направляйте включенный прибор в лицо людям или животным, а также избегайте проекции на зеркала и глянцевые поверхности, способные дать опасный отраженный блик.

Теперь, когда мы разобрались, как сделать нивелир своими руками, надо его настроить. Чтобы убедиться в надежности инструмента и избежать ошибок при строительных работах, обязательно выполните процедуру проверки.

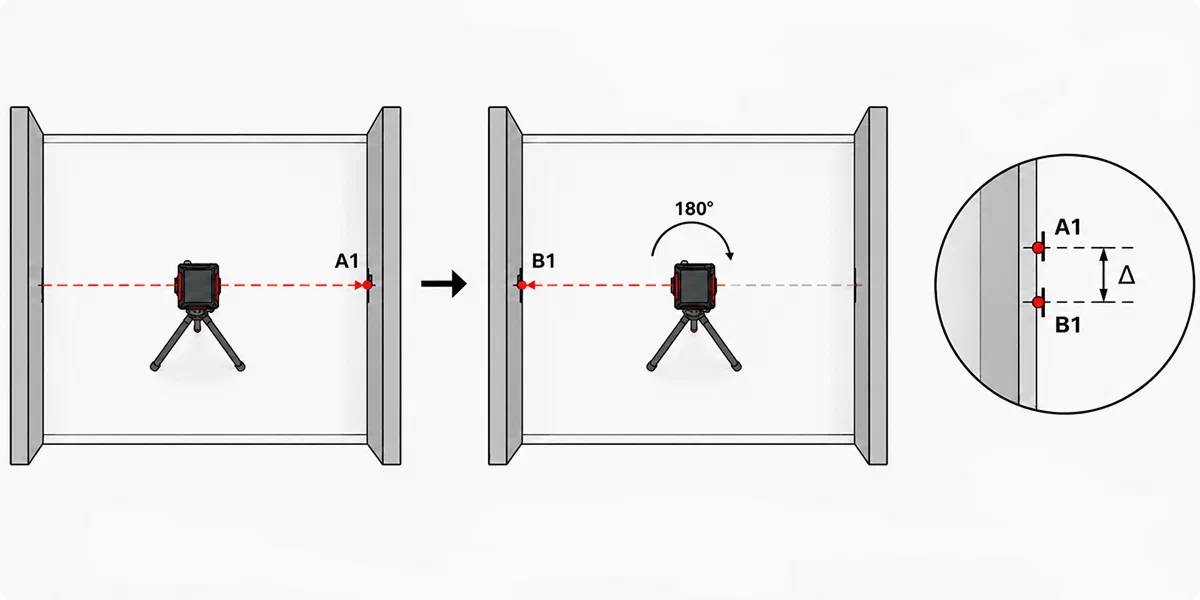

Для проверки точности установите самодельный уровень на площадку между двумя противоположными стенами помещения, расположенными на расстоянии 4–5 метров друг от друга. Направьте луч на первую стену и отметьте точку A1. Не меняя высоты подставки, поверните корпус прибора на 180 градусов и нанесите точку B1 на противоположной стене.

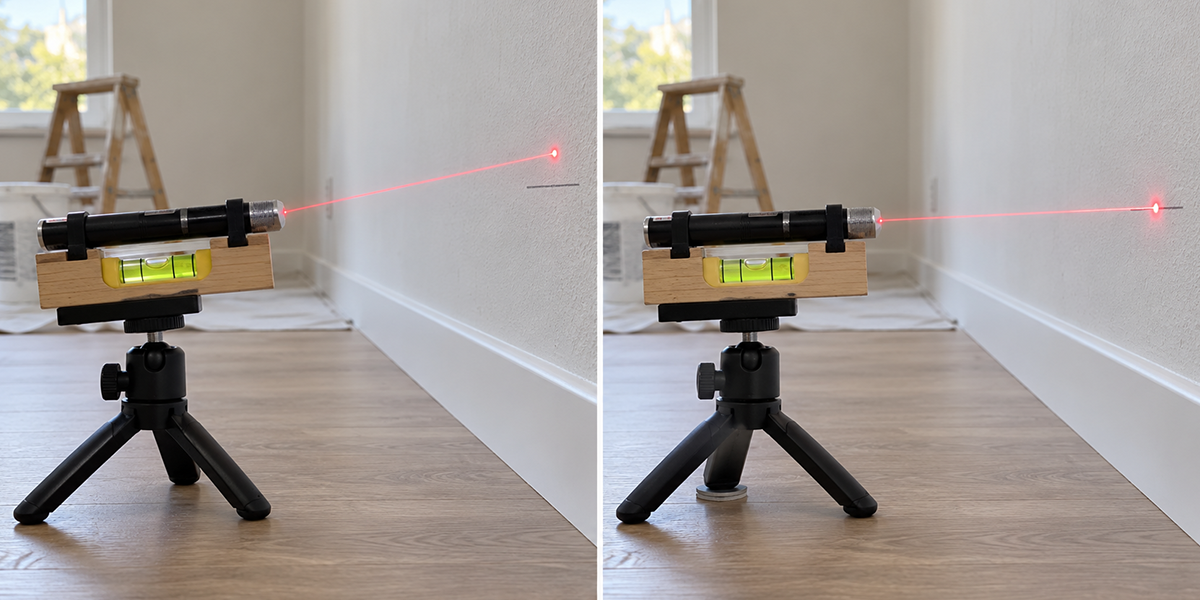

Затем переместите прибор максимально близко к первой стене. Выставьте высоту подставки так, чтобы лазерный луч точно попал в отметку A1. Поверните прибор в сторону второй стены и посмотрите, куда проецируется точка. Если она совпадает с ранее нанесенной меткой B1, инструмент настроен правильно. Если наблюдается вертикальная погрешность более 2–3 мм, потребуется изготовление более точной подкладки и юстировка.

Юстировка выполняется ослаблением зажимных хомутов и регулировкой положения указки с помощью прокладок из резины или картона. Процедуру проверки и подгонки повторяют до тех пор, пока погрешность проекции на дальнем расстоянии не станет минимальной.

Несмотря на простоту, самодельный лазерный уровень обладает целым рядом существенных ограничений, о которых важно помнить перед началом ответственных работ.

Во-первых, простейший прибор проецирует на поверхность исключительно одиночную точку, а не сплошную светодиодную линию или замкнутые 360-градусные плоскости. Чтобы построить горизонталь вдоль всей стены, приходится вручную переносить отметку за отметкой и соединять их шнуром, что снижает скорость проведения разметки.

Во-вторых, самодельные инструменты лишены автоматического маятникового компенсатора. Любое случайное касание подставки, вибрация от шагов или просадка ножек треноги сбивает выверенное положение горизонтальной плоскости, из-за чего работу приходится начинать заново с проверки положения пузырька в колбе.

В-третьих, точность самопального лазера быстро падает с увеличением расстояния. На дистанции свыше 3–5 метров точка указки расплывается и теряет четкие границы, а погрешность позиционирования луча может достигать сантиметра и более, что недопустимо при укладке плитки, выравнивании полов или монтаже натяжных потолков.

Выбор между самодельным приспособлением и профессиональным оборудованием напрямую зависит от характера и масштаба запланированных задач.

Самодельного устройства достаточно, если вам требуется разово решить простые бытовые задачи: повесить картины, закрепить карниз, установить настенные шкафчики или разметить положение розетки. В этих случаях небольшая погрешность в пару миллиметров не играет критической роли, а время на ручную настройку компенсируется отсутствием расходов на покупку техники.

Если же вам предстоит капитальный ремонт, выравнивание стен штукатуркой, укладка напольной плитки, сборка гипсокартонных перегородок или заливка стяжки, работа с самодельным уровнем превратится в потерю времени и сил. В профессиональном строительстве требуется высокая точность, яркий зеленый луч и возможность одновременно проецировать вертикальную и горизонтальную плоскости. Подробно о том, на какие параметры обратить внимание при покупке измерительной техники, читайте в нашей статье о том, как выбрать лазерный уровень.

Современные заводские построители плоскостей меняют подход к ремонту. Например, для базовых внутренних отделочных работ отличным решением станет компактный кросслайнер RGK ALPHA 202. Модель оснащена ярким зеленым лазером с дальностью работы до 20 метров, встроенным маятниковым компенсатором и обеспечивает точность ±2 мм на 10 метров, создавая четкое световое перекрестие на стенах помещения.

Более серьезный ремонт предъявляет повышенные требования к оборудованию, поэтому простого лазерного креста иногда оказывается недостаточно. RGK ALPHA 205 с парой аккумуляторов и четырьмя вертикалями уже давно стала популярным выбором среди небольших бригад мастеров. Встроенный трегер с механизмом точной подстройки и проекция точки отвеса существенно облегчают выравнивание, монтаж различных конструкций и другие операции.

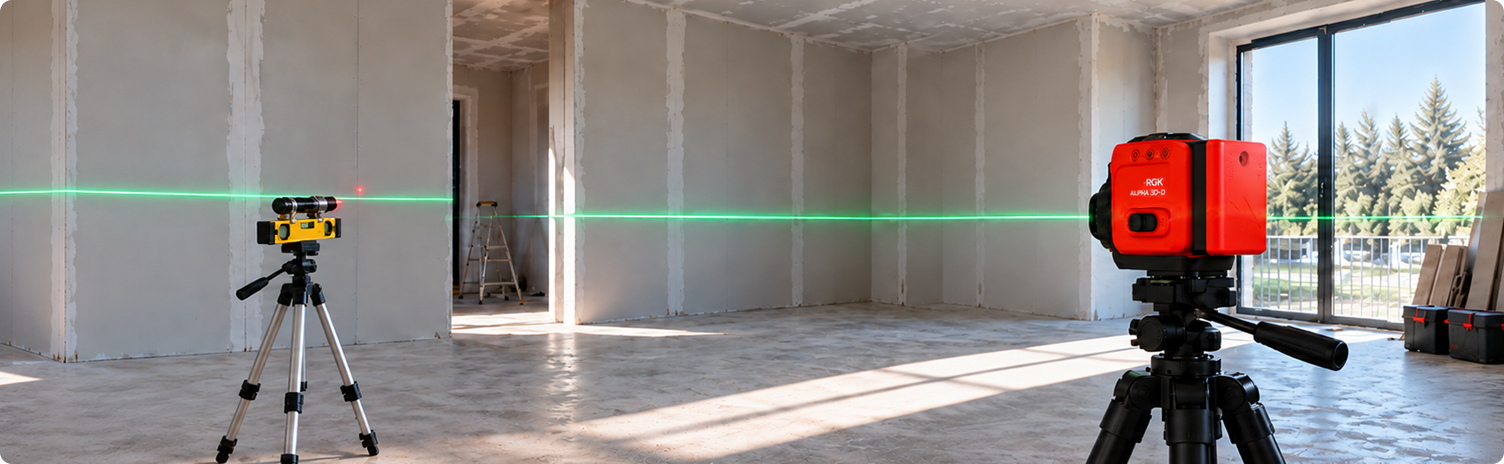

Для масштабной отделки, монтажа потолков и работы на нескольких поверхностях одновременно применяются приборы с круговой разверткой. Построитель плоскостей RGK ALPHA 3D с зелеными диодами фирмы SHARP формирует три замкнутых контура на 360 градусов. Прибор работает на расстоянии до 40 метров от емкого аккумулятора, позволяя прижимать вертикальные плоскости вплотную к стенам для точной установки штукатурных маяков.

Приобретение качественного измерительного инструмента — это инвестиция в идеальный результат вашего ремонта, экономию материалов и спокойствие за точность каждой линии. В интернет-магазине РУСГЕОКОМ вы найдете широкий ассортимент оригинального геодезического и строительного оборудования под любые задачи и бюджет. Полезный совет: не забывайте про аксессуары для лазерных уровней, потому что зачастую они не менее важны, чем сам осепостроитель.
