Как подключить двухклавишный выключатель

Двухклавишный выключатель позволяет управлять освещением в двух разных зонах или группах светильников (например, люстрой с несколькими рожками) из одной точки. С подключением или заменой такого устройства сможет справиться любой человек, обладающий базовыми навыками работы с ручными инструментами. Главное — строго следовать инструкциям и неукоснительно соблюдать правила электробезопасности.

В этом материале мы рассмотрим основные схемы подключения, разберемся с типичными ошибками и пошагово покажем, как подключить выключатель двухклавишный.

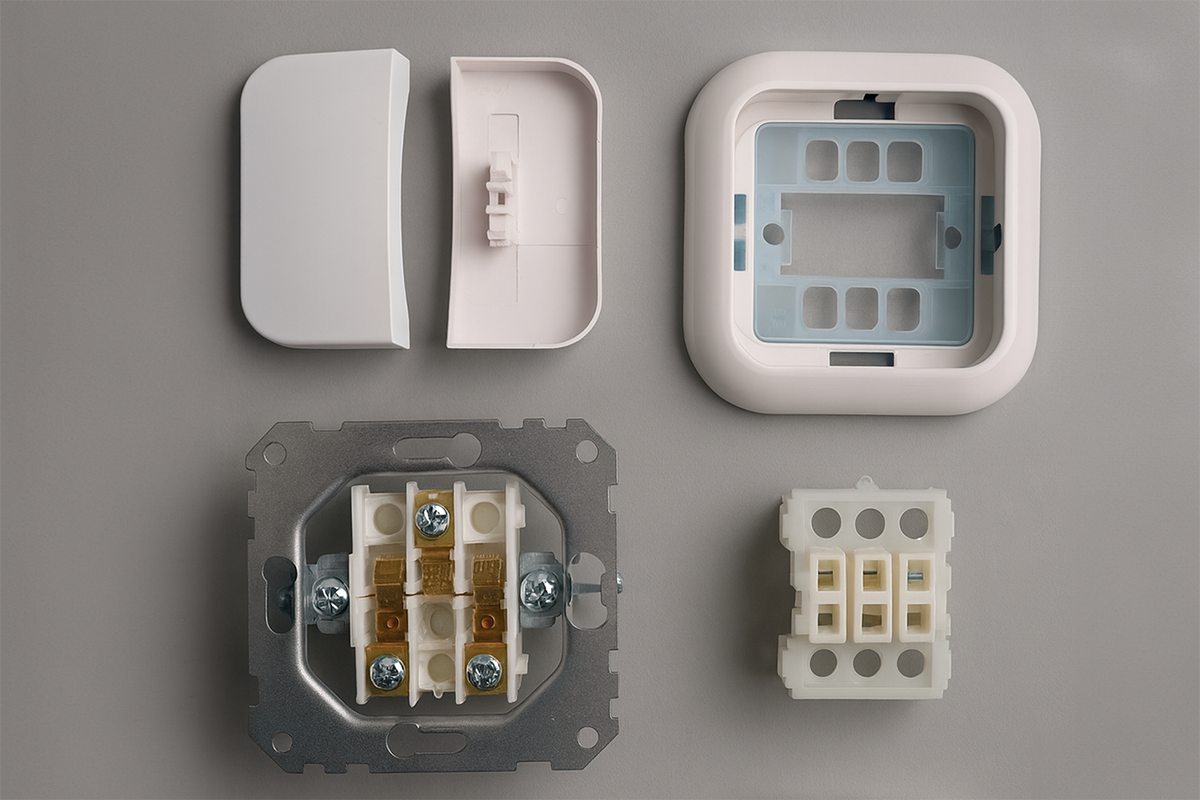

Двухклавишный выключатель — это, по сути, два отдельных коммутационных аппарата, объединенных в одном корпусе. В отличие от одноклавишного, он управляет не одной, а двумя независимыми линиями освещения, что делает его более функциональным и удобным в использовании.

На общую входную клемму подается один фазный провод (L) из распределительной коробки. Внутри корпуса этот провод разделяется и соединяется с двумя отдельными контактами (подвижными частями). При нажатии первой клавиши замыкается или размыкается цепь, подающая питание на одну группу светильников, при нажатии второй — на другую.

Обе клавиши действуют независимо, позволяя управлять двумя осветительными линиями отдельно и создавать комфортное освещение для разных ситуаций. Например:

• центральная люстра и настенное бра;
• потолочное освещение и подсветка рабочего стола;
• уличный свет на крыльце и фонарь во дворе;
• общее освещение комнаты и декоративная подсветка ниши.

Такое решение помогает регулировать яркость, экономить энергию и создавать нужную атмосферу освещения в любой зоне помещения.

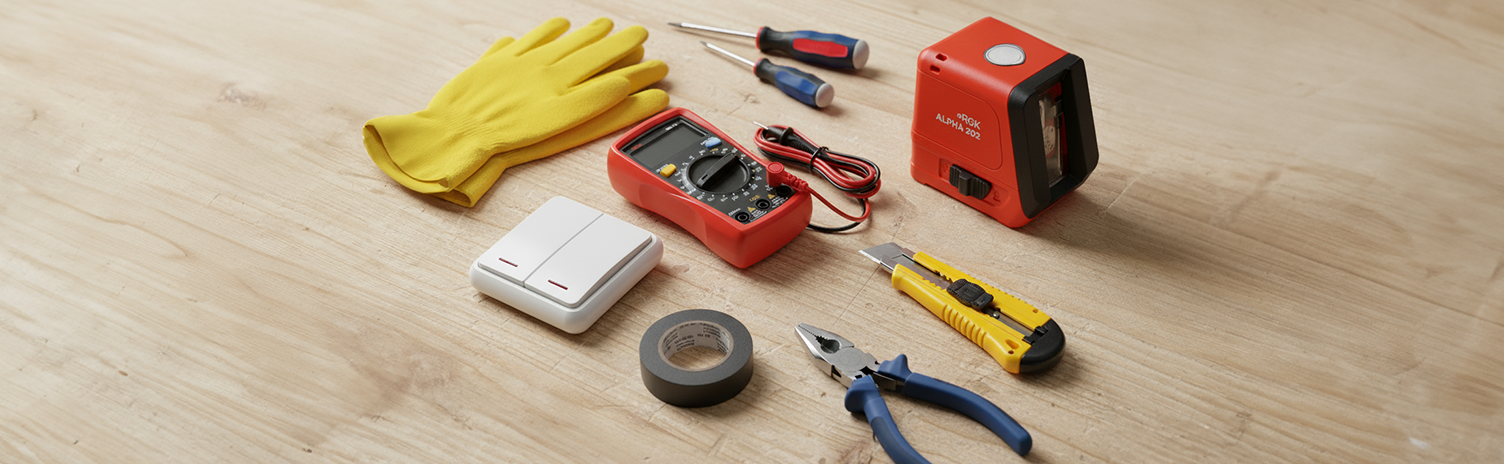

Основной инструментарий:

• Индикаторная отвертка — с ее помощью проверяют отсутствие напряжения в проводах перед началом работ.
• Плоская и крестовая отвертки — применяются при установке и снятии выключателя, а также при затягивании контактных винтов.
• Кусачки (бокорезы) и пассатижи — помогают обрезать провода и придать им нужную форму при подключении.
• Стриппер или монтажный нож — аккуратно зачищает изоляцию с концов жил, не повреждая проводник.
• Изолента или термоусадочные трубки — используются для дополнительной защиты и маркировки соединений (в современных системах соединения чаще делают в клеммниках).
• Клеммники (WAGO или винтовые) — обеспечивают надежное и безопасное соединение проводов в распределительной коробке.

Инструменты для контроля и разметки

• Мультиметр — с его помощью вы не просто проверите наличие напряжения, но сможете точно прозвонить проводку (проверить целостность цепи) и определить, где находится фазный провод, а где — нейтраль.
• Лазерный уровень — позволяет выровнять корпус выключателя и избежать перекосов. Кроме того, он обеспечивает соблюдение стандартов и удобство дальнейшего монтажа самого механизма. В некоторых случаях (например, при монтаже нескольких выключателей и розеток) нормы требуют установки их на строго определенной высоте и в одной горизонтальной линии. Лазерный уровень помогает это соблюсти. А точная разметка перед штроблением или сверлением отверстий под подрозетники (если вы делаете проводку с нуля) минимизирует ошибки и необходимость переделывать монтажные ниши.

Применение современных инструментов делает монтаж и подключение двухклавишного выключателя безопасным и максимально удобным. Более того, эти приборы не являются узкоспециализированными и найдут широкое применение в быту, гараже или мастерской. Мультиметр, например, необходим для прозвонки проводки, поиска утечки тока в автомобиле или измерения сопротивления резисторов. А лазерный уровень станет незаменимым помощником на каждом этапе ремонтных работ, при выравнивании мебели, монтаже полок или установке межкомнатных дверей.

Работа с электричеством всегда требует максимальной осторожности. Перед тем, как приступить к подключению или замене двухклавишного выключателя, необходимо строго соблюдать следующие правила безопасности.

1. Полностью обесточьте рабочую зону

Отключите соответствующий автомат в распределительном щитке, который отвечает за освещение в данной комнате. Для максимальной безопасности рекомендуется отключить главный вводный автомат на щитке.

2. Проверьте отсутствие напряжения

Используйте мультиметр, чтобы проверить каждый провод, выходящий из монтажной коробки (подрозетника). Проверку следует проводить непосредственно перед началом работы и повторно, если вы отвлекались.

3. Используйте СИЗ

Для дополнительной безопасности рекомендуется использовать диэлектрические перчатки и обувь на резиновой подошве.

4. Используйте исправный инструмент

Убедитесь, что все инструменты, особенно те, которые контактируют с проводами (отвертки, кусачки), имеют надежные изолированные рукоятки.

5. Не работайте в одиночку

Желательно, чтобы в помещении находился кто-то, кто сможет оказать помощь в случае непредвиденной ситуации или оперативно отключить электричество.

Как выбрать место для монтажа

Расположение выключателя регулируется стандартами электробезопасности и соображениями удобства. Раньше их устанавливали на высоте около 150–160 см от пола, однако современные европейские нормы рекомендуют уровень 90–100 см от чистового покрытия. Такое решение считается более эргономичным — свет можно включить, не поднимая руку, на уровне опущенной кисти. Выключатель размещают со стороны дверной ручки, примерно в 10–15 см от наличника, чтобы включать освещение сразу при входе в комнату.

Соблюдайте правила безопасности

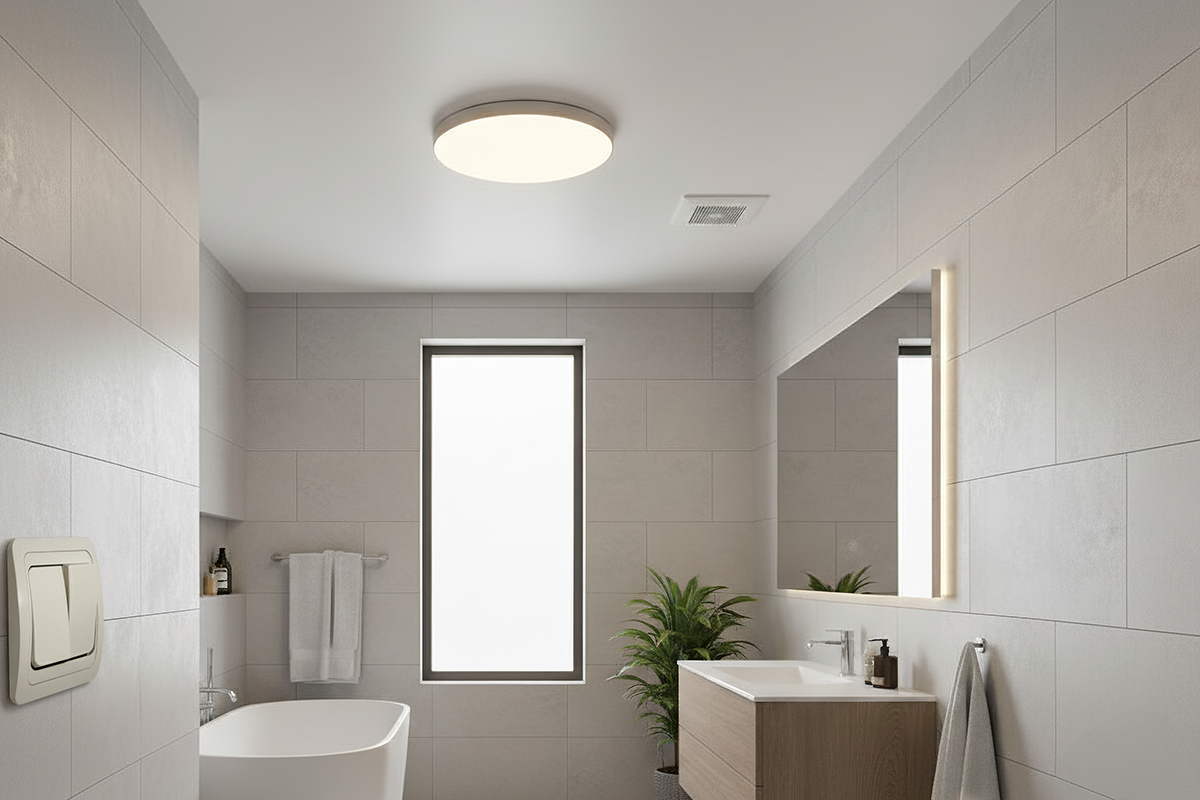

В помещениях с повышенной влажностью (ванные, душевые, сауны) устройства должны устанавливаться за пределами зоны прямого попадания брызг или снаружи. Также при определении места установки соблюдайте безопасное расстояние от газовых труб и газового оборудования.

Учет типа проводки

Если проводка уже заложена в стене (скрытая), место установки привязано к существующему подрозетнику или монтажной коробке. В этом случае монтаж сводится к замене или подключению механизма. При открытой проводке (короба или кабель-каналы) выбор места более свободный, но выключатель двойной должен крепиться на негорючее основание.

Для того чтобы корпус выключателя был установлен строго вертикально и горизонтально, необходимо провести точную разметку:

• Включите лазерный уровень и направьте луч на стену в предполагаемом месте установки. Луч должен проходить строго горизонтально через центр будущего подрозетника или корпуса.
• С помощью карандаша и рулетки отметьте на стене центр будущего выключателя, используя горизонтальную лазерную линию как ось симметрии.
• При монтаже механизма ориентируйтесь по этой линии, чтобы винты или фиксирующие лапки строго соответствовали горизонтали.

Точная разметка также минимизирует ошибки при подготовке ниши, что функционально важно для правильного монтажа механизма. Для таких работ идеально подойдет профессиональная модель лазерного уровня RGK ALPHA 3D

Зеленый луч 360° — зеленое свечение заметнее красного, поэтому линии хорошо видны даже при ярком освещении и не утомляют глаза. RGK ALPHA 3D строит одну горизонтальную и две вертикальные линии, охватывая весь периметр 360°.

Высокая точность — диоды SHARP обеспечивают погрешность не более ±1 мм на 5 м, что гарантирует ровную установку устройства.

Долгая автономность — два аккумулятора по 12 часов работы позволяют спокойно завершить монтаж даже на крупном объекте.

Удобство и функциональность — регулировка яркости, режим мерцания, установка наклонных линий и дистанционное управление делают прибор универсальным помощником не только при монтаже выключателя, но и при любых ремонтных и отделочных работах.

Как найти распределительную коробку и определить провода

Распределительная коробка (распредкоробка) — это ключевой узел, где сходятся провода от осветительных приборов, выключателей и розеток. Обычно она расположена под потолком, на расстоянии 10–30 см от уровня отделки, чаще всего над выключателем или у входа в комнату.

Найти ее можно визуально — по небольшому выступу или крышке под покраску. Если стена уже отделана, поможет индикатор скрытой проводки.

Перед вскрытием коробки обязательно обесточьте линию: отключите автомат на щитке и проверьте отсутствие напряжения индикаторной отверткой. Крышка обычно снимается отверткой — аккуратно, без усилий, чтобы не повредить изоляцию проводов внутри. Если она зашпаклевана, сначала осторожно удалите слой отделочного материала.

После вскрытия распредкоробки вам нужно найти провода, идущие от щитка (ввод), и определить, где среди них фаза (L) и ноль (N). Для этого удобнее всего воспользоваться мультиметром. Временно включите питание и установите прибор в режим измерения переменного напряжения (ACV) с пределом, превышающим 220 В (обычно 600 В).

Поиск фазы (L):

Возьмите один щуп мультиметра (например, черный, подключенный к гнезду COM), приложите его к известному заземленному объекту. Вторым щупом (красным, подключенным к гнезду V) поочередно касайтесь оголенных жил в коробке. Провод, на котором мультиметр покажет напряжение в пределах 220-230 В — это фаза (L).

Поиск нуля (N) и земли (PE):

Теперь измерьте напряжение между фазным проводом и всеми остальными проводами. Провод, который покажет 220-230 В относительно фазы, — это ноль (N).

Если есть третий провод (земля), он покажет значительно меньшее напряжение (обычно 0-5 В) относительно фазы, либо — 220 В относительно фазы (зависит от схемы заземления).

Отключите питание и пометьте найденный фазный провод изолентой или маркером (например, красным), чтобы не перепутать его при монтаже.

Цветовая маркировка (для справки):

• Фаза (L): Коричневый, черный, серый или другой цвет, кроме синего/голубого и желто-зеленого.
• Ноль (N): Синий или голубой.
• Земля (PE): Желто-зеленый.

Если вы решили самостоятельно заняться электромонтажными работами в доме, обязательно возьмите в набор надежный мультиметр. RGK DM-10 в компактном корпусе умеет все, что нужно для бытового монтажа: измеряет переменное и постоянное напряжение до 600 В, силу тока, сопротивление, выполняет прозвонку и проверку диодов, а также измеряет температуру с помощью комплектной термопары. Эти функции облегчают поиск фазы и нуля, проверку целостности проводки и безопасную диагностику перед подключением.

Прибор оснащен подсветкой дисплея и кнопкой HOLD для фиксации показаний, а прочный обрезиненный корпус защищает от ударов — удобно на стройке или в плохо освещенной распаечной коробке. RGK DM-10 сертифицирован и рассчитан на регулярную работу в быту и на объекте.

Подключение двухклавишного выключателя всегда выполняется через разрыв фазного провода и позволяет управлять двумя независимыми цепями освещения. Различия между схемами определяются тем, как провода соединяются внутри распределительной коробки и каким образом они идут к светильникам.

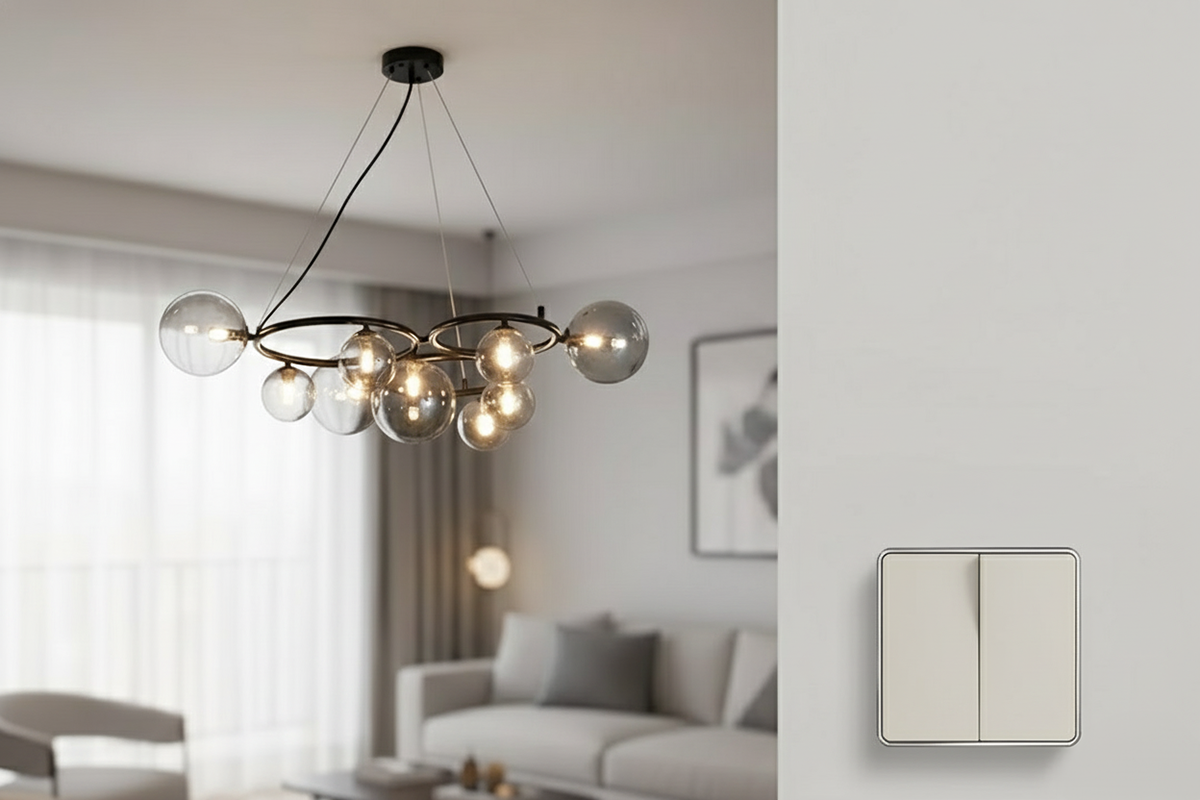

Схема 1: управление двумя группами светильников (классическая)

Классическая схема подключения двухклавишного выключателя применяется для многорожковых люстр или раздельного освещения в просторных помещениях. Суть схемы: независимое включение и выключение двух групп ламп.

Провода в распредкоробке:

• Входящий фазный провод подается на общую клемму выключателя.
• Два управляющих провода (L1 и L2) возвращаются от выключателя в коробку.
• L1 соединяется с фазным проводом, идущим к первой группе ламп.
• L2 — с фазным проводом второй группы.

Нулевые провода (входящий и идущие к обеим лампам) соединяются напрямую, минуя выключатель.

Результат: можно регулировать яркость освещения, включая одну, вторую или обе группы светильников одновременно.

Схема 2: управление одной лампой и вспомогательным устройством

Эта схема подключения выключателя используется, если необходимо управлять не только светильником, но и дополнительным прибором — например, вентилятором, подсветкой зеркала или декоративной лентой. Суть схемы: Первая клавиша управляет основным источником света, вторая — вспомогательным устройством. Подключение аналогично классической схеме, но выходящие управляющие провода ведут к разным устройствам.

Важно: выключатель должен разрывать только фазный провод. Нулевой и заземляющий провода подключаются к дополнительному прибору напрямую, если это предусмотрено конструкцией.

Схема 3: замена одноклавишного выключателя на двухклавишный

В старых схемах обычно подведены только два провода — фаза и один управляющий. Этого недостаточно для подключения двухклавишного выключателя, которому нужно три жилы: фаза (L), выход 1 (L1) и выход 2 (L2). Проблема: существующая проводка не позволяет управлять двумя цепями.

Решение: Проложить от распределительной коробки до подрозетника дополнительный провод.

Или перекоммутировать линии освещения в коробке, разделив нагрузку на две группы.

Внимание! Если вы не планируете тянуть дополнительный кабель или менять схему соединений, установка двухклавишного выключателя не даст нужного результата — обе клавиши будут работать как одна.

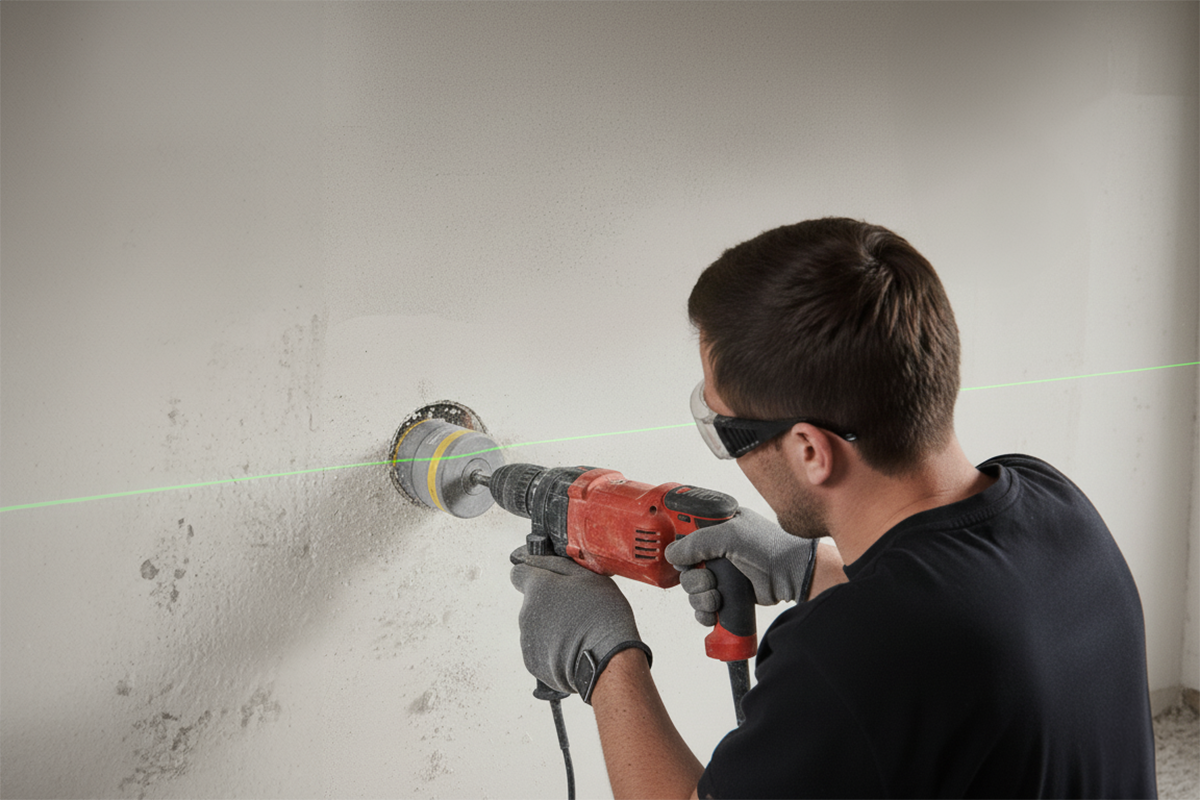

Этап 1. Подготовка стен и штробление

Начните с разметки и подготовки места под монтаж. С помощью лазерного уровня отметьте центр будущего подрозетника на высоте 90–100 см от пола и примерно в 10–15 см от дверного наличника — так выключатель будет располагаться на удобной высоте и в нужной зоне.

Лазерный луч поможет сохранить точную горизонталь и избежать перекосов. Затем наметьте штробу от выключателя до распределительной коробки, прорежьте канал и высверлите отверстие под подрозетник с помощью коронки по бетону. В штробу укладывают трехжильный кабель (фаза, L1, L2), выводя концы в распределительную коробку и в отверстие под подрозетник. После этого установите монтажную коробку, проверьте ее ровность уровнем и зафиксируйте гипсом или алебастром.

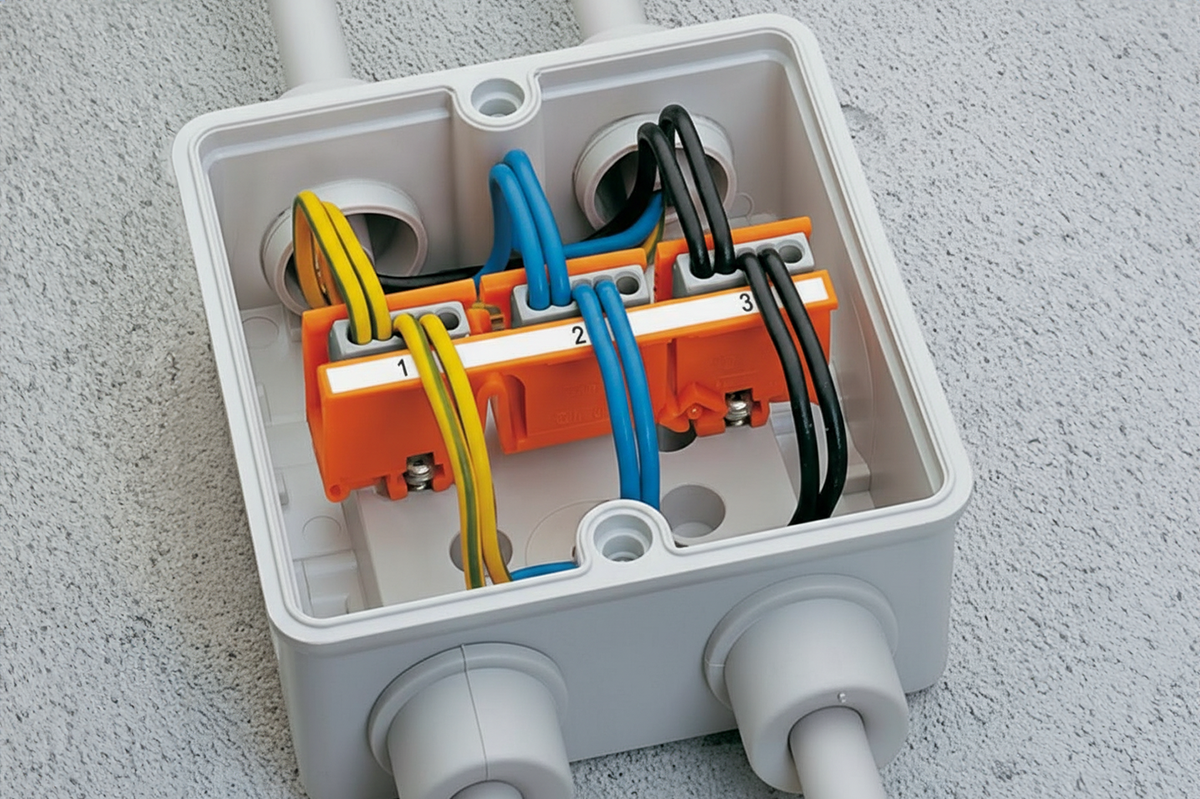

Этап 2. Подключение проводов в распределительной коробке

Перед началом любых работ обязательно обесточьте участок сети и убедитесь в отсутствии напряжения при помощи индикаторной отвертки. Внутри коробки соедините все нулевые провода напрямую — от щитка и к обеим группам ламп. Фазный провод (L) соедините с проводом, который идет на вход выключателя. Управляющие провода L1 и L2, возвращающиеся от выключателя, подключите к фазным проводам, ведущим к первой и второй группе светильников.

После соединения обязательно проверьте цепь мультиметром в режиме прозвонки — каждая клавиша должна замыкать свою цепь без короткого замыкания между L и N.

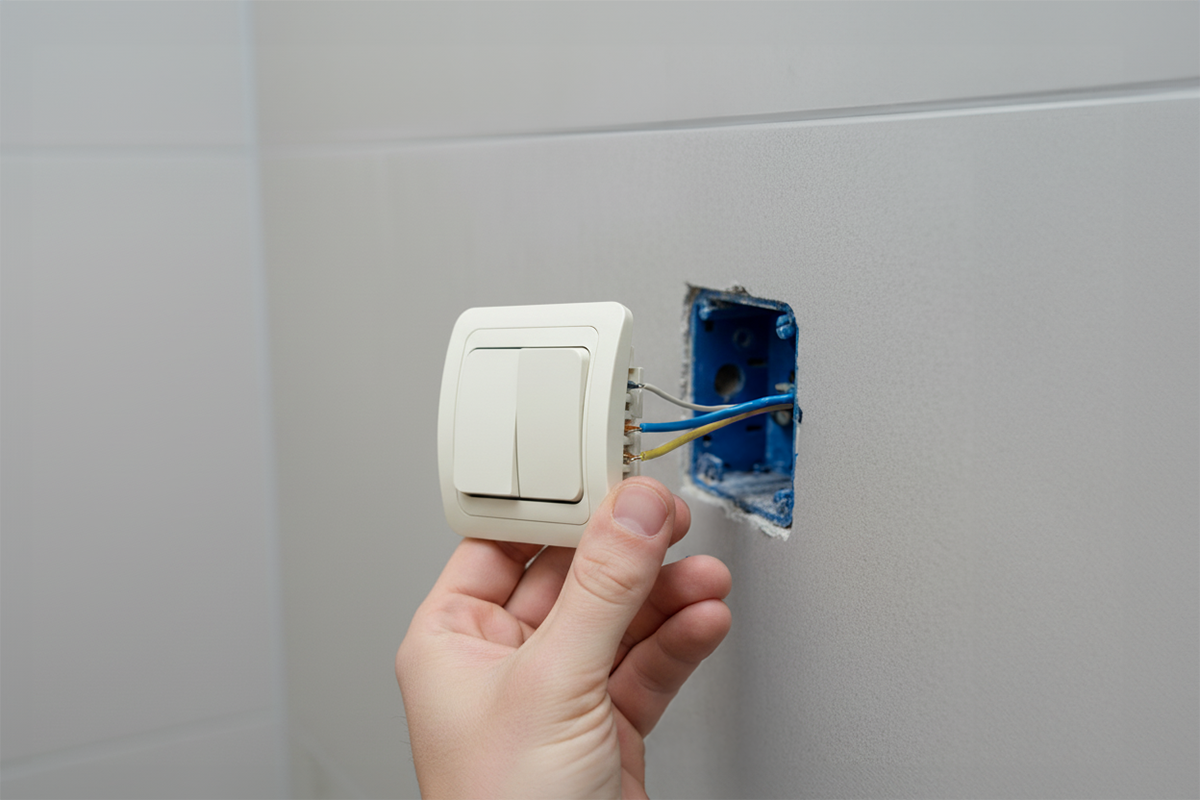

Этап 3. Монтаж и подключение выключателя

Аккуратно зачистите концы трех проводов, выходящих из подрозетника, примерно на 10–15 мм. Фазу (L) подключите к общей входной клемме механизма, управляющие провода — к двум выходным (L1 и L2). Затем установите выключатель в подрозетник, выровняйте его по лазерному уровню и зафиксируйте. После этого можно поставить декоративную рамку и клавиши. Если все выполнено ровно, рамка ляжет без перекосов и зазоров.

Практичный помощник для точного монтажа — лазерный уровень AMO LN 3D-360. Яркие зеленые лучи хорошо читаются даже при ярком освещении, а три плоскости (одна горизонталь и две вертикали — 360°) позволяют быстро проложить ось и контрольные линии по всей комнате. Точность проекции (порядка ±0,2 мм/м или ≈±2 мм на 10 м) и автоматическое самовыравнивание до ±3° гарантируют, что подрозетник не окажется "в гармошку" с соседними элементами.

Устройство работает от аккумулятора несколько часов, защищено по классу IP54 и оснащено полезными мелочами — пультом, магнитным креплением и резьбовыми адаптерами для штатива, что делает его универсальным помощником не только при установке выключателей, но и при отделочных работах.

Этап 4. Проверка работоспособности

Перед включением питания снова проверьте мультиметром отсутствие короткого замыкания между фазой и нулем. Затем включите вводный автомат и поочередно проверьте работу клавиш: первая должна зажигать одну группу светильников, вторая — другую, обе вместе — полный свет. После включения оставьте обе группы включенными на 10–15 минут и проверьте, не нагревается ли корпус выключателя. Легкое тепло допустимо, но если корпус ощутимо горячий, стоит обесточить схему и подтянуть контакты.

Ошибки в электромонтаже могут быть опасны или привести к некорректной работе схемы. Вот самые распространенные из них и способы их предотвращения:

1. Неверное подключение фаз и нуля

Выключатель будет рвать нулевой провод вместо фазного, что опасно — свет погаснет, но напряжение останется на люстре, создавая риск поражения током. Как избежать: Всегда рвите фазу. Используйте мультиметр на этапе поиска в распределительной коробке, чтобы правильно определить и промаркировать фазный провод.

2. Отсутствие проверки напряжения

Работа на цепи, которая фактически находится под напряжением, создает прямой риск поражения током. Как избежать: Всегда проверяйте. Отключите автомат и используйте мультиметр для подтверждения отсутствия напряжения перед началом работ.

3. Слабый или ненадежный контакт

Перегрев клемм и проводов, искрение, оплавление изоляции, риск пожара. Как избежать: При затяжке винтовых клемм убедитесь, что провод надежно зафиксирован. Для клеммников (WAGO) провод должен быть зачищен и полностью вставлен в контакт.

4. Перекос выключателя при монтаже

Эстетическая проблема — рамка и клавиши стоят криво; сложности при фиксации механизма. Как избежать: Используйте лазерный уровень на этапе установки подрозетника и фиксации механизма.

5. Использование одножильного кабеля

Невозможность раздельного управления двухклавишным выключателем. Как избежать: Проверьте проводку заранее. От распределительной коробки до подрозетника должно идти минимум три жилы (L, L1, L2). При необходимости проложите новый кабель.

6. Соединение разнородных металлов

Окисление и разрушение контакта в точке соединения меди и алюминия, перегрев. Как избежать: Используйте специализированные клеммники. Никогда не скручивайте медь и алюминий напрямую. Применяйте только пружинные (WAGO) или винтовые клеммники для разнородных металлов.
