Как пользоваться нутромером

В современном машиностроении, ремонте двигателей и контроле качества точность измерений играет ключевую роль. Одним из наиболее важных инструментов для этой задачи является нутромер — прибор для определения внутренних размеров различных деталей. Работа с нутромером требует аккуратности и внимания к деталям. Каждый раз, когда речь идет о зазорах в сотые или даже тысячные доли миллиметра, ошибка может привести к серьезным последствиям.

В статье мы разберем, что представляет собой этот прибор, узнаем как его настраивать и правильно считывать значения, рассмотрим виды нутромеров. Независимо от того, являетесь ли вы опытным специалистом или только начинаете осваивать работу с измерительным инструментом, этот материал поможет вам повысить точность и эффективность вашей работы.

При проверке зазоров в корпусах, сборочных элементах или при контроле крупных деталей, где микронная точность не критична, удобно использовать обычный штангенциркуль (о том, как пользоваться штангенциркулем мы рассказывали в нашей прошлой статье). Если же нужны максимально достоверные результаты, особенно при зазорах в сотые или тысячные доли миллиметра, без нутромера не обойтись. Этот инструмент создан специально для внутренних измерений и фиксирует даже минимальные отклонения диаметра.

Основное назначение нутромера — контроль геометрии деталей. Его используют в машиностроении при производстве и сборке узлов, в авторемонте для проверки состояния цилиндров двигателя, а также в лабораториях и на производстве для контроля качества. Без этого инструмента невозможно достоверно оценить износ или соответствие элемента заданным параметрам, а значит — невозможно гарантировать надежность всей конструкции.

Существует несколько основных типов нутромеров, каждый из которых имеет свои особенности и предназначен для решения определенных задач. Выбор правильного инструмента зависит от требуемой точности, удобства использования и типа измеряемых деталей. Индикаторные, электронные и микрометрические нутромеры — как пользоваться этими приборами, и в чем главное отличие и преимущество каждого типа, читайте далее в нашей статье.

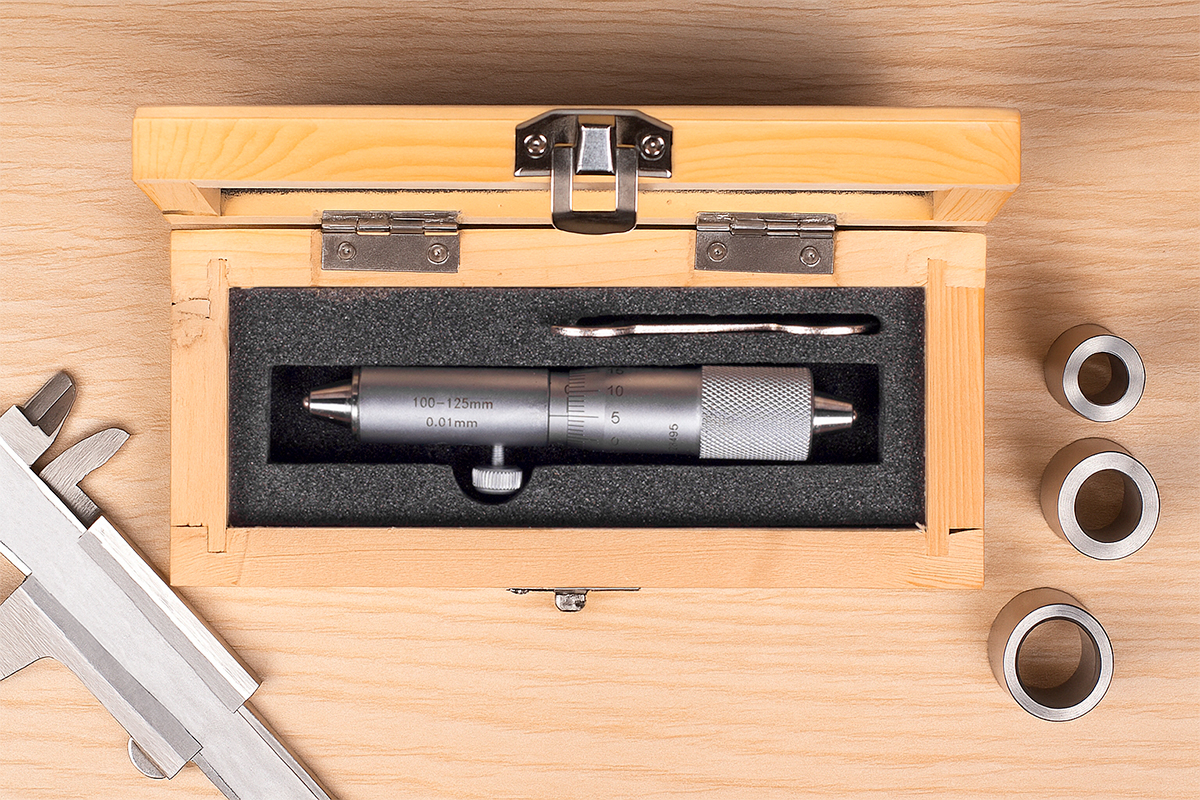

Микрометрические нутромеры (НМ)

Микрометрические нутромеры, или НМ, — это высокоточные измерительные инструменты, предназначенные для проведения абсолютных измерений внутренних диаметров. Они отличаются от других типов тем, что их показания считываются непосредственно с микрометрической шкалы.

Особенности конструкции

Этот тип нутромера состоит из нескольких ключевых частей:

• Измерительная головка с подвижным наконечником и неподвижной пяткой для точного контакта с деталью
• Сменные удлинительные стержни — их используют для измерения детали в широком диапазоне размеров
• Микрометрический винт (гайка) — регулирует расстояние между наконечником и пяткой
• Микрометрический барабан со шкалой, по которой считываются показания

Преимущества

Главное преимущество инструмента — возможность проводить абсолютные измерения с очень высокой точностью, вплоть до 0,001 мм. Это означает, что вы получаете точное значение размера без необходимости использования эталонного установочного кольца для каждого замера.

Применение

Микрометрические нутромеры широко используются в машиностроении, авиационной и космической промышленности, а также в лабораториях для прецизионных измерений, где важен строгий контроль допусков. Они незаменимы при изготовлении и контроле высокоточных деталей.

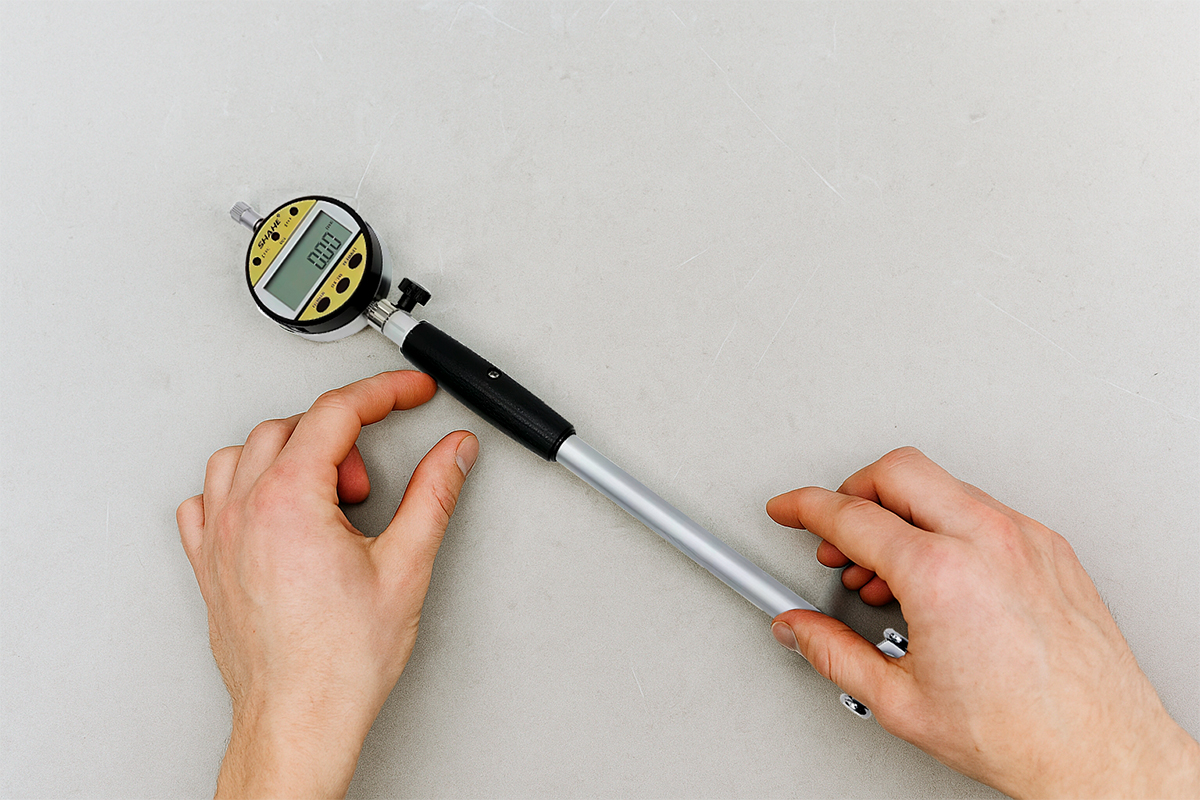

Электронные нутромеры

Электронные нутромеры — это современные измерительные приборы, которые оснащены цифровым дисплеем для отображения результатов. Они предназначены как для абсолютных, так и для сравнительных измерений внутренних размеров.

Особенности конструкции

В отличие от механических моделей, не имеют стрелочного индикатора или микрометрической головки. Вместо этого, они оснащены:

• Измерительной головкой с двумя наконечниками.
• Сменными стержнями для настройки диапазона.
• Цифровым дисплеем для мгновенного отображения данных
• Электронным блоком, который позволяет выполнять дополнительные функции (обнуление, смена единиц измерения и др.).

Преимущества

Цифровые нутромеры дают точный результат без риска ошибки при считывании делений. В отличие от механических моделей, измерение занимает считанные секунды — значение сразу отображается на экране. Многие современные версии дополнены функциями памяти и передачи данных на компьютер, что удобно при большом объеме замеров и последующей обработке результатов

Применение

Благодаря высокой точности и простоте использования, электронные нутромеры широко применяются в цехах контроля качества, машиностроении, приборостроении, а также в лабораториях для прецизионных измерений, где важна скорость работы и микронная точность.

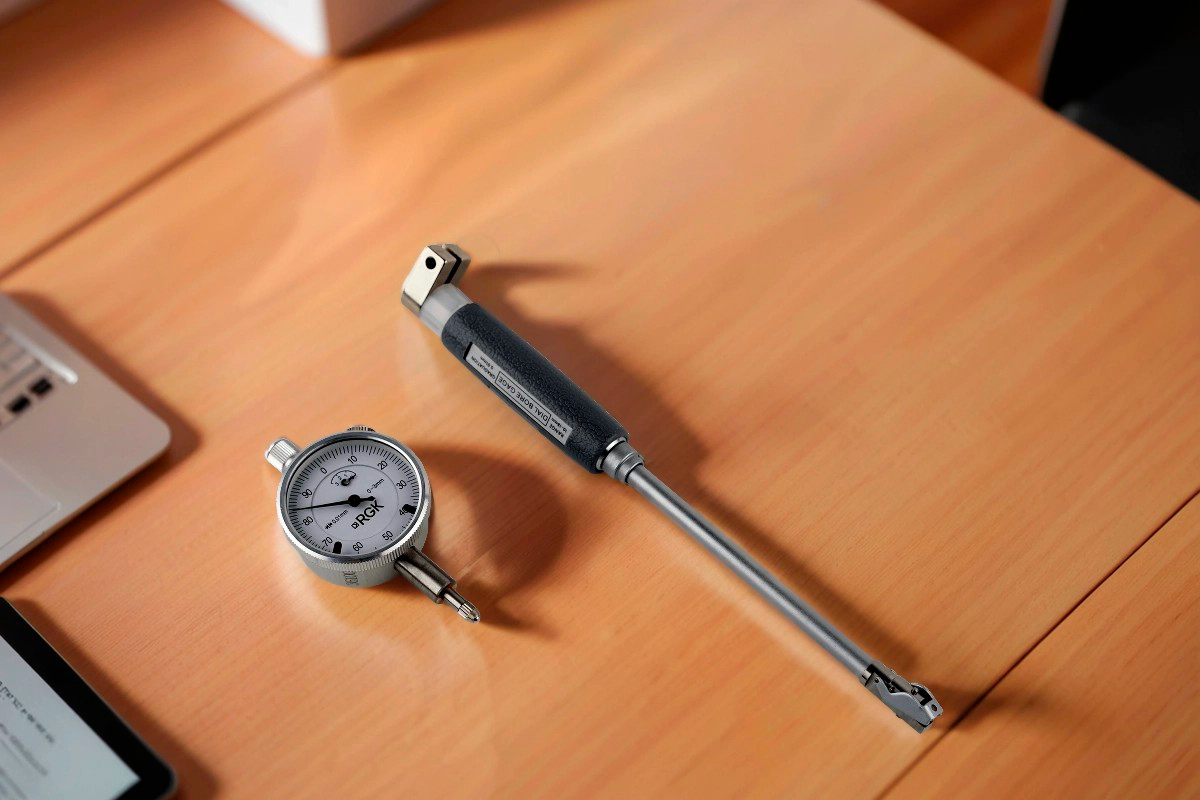

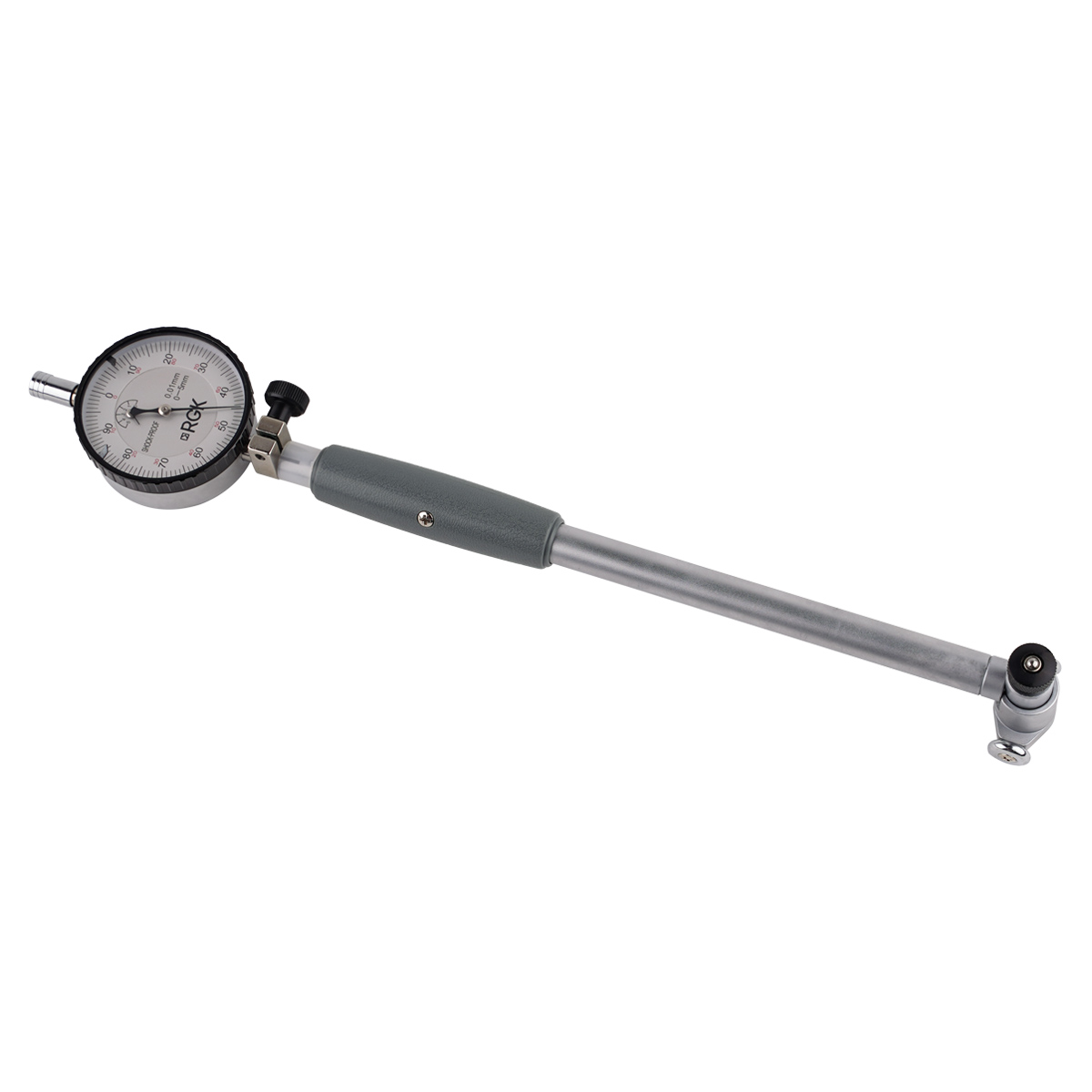

Индикаторные нутромеры (НИ)

Индикаторные нутромеры, или НИ, — это самый распространенный и универсальный тип нутромеров, который используется для сравнительных измерений. Они определяют не абсолютный размер отверстия, а его отклонение от заданного эталонного значения.

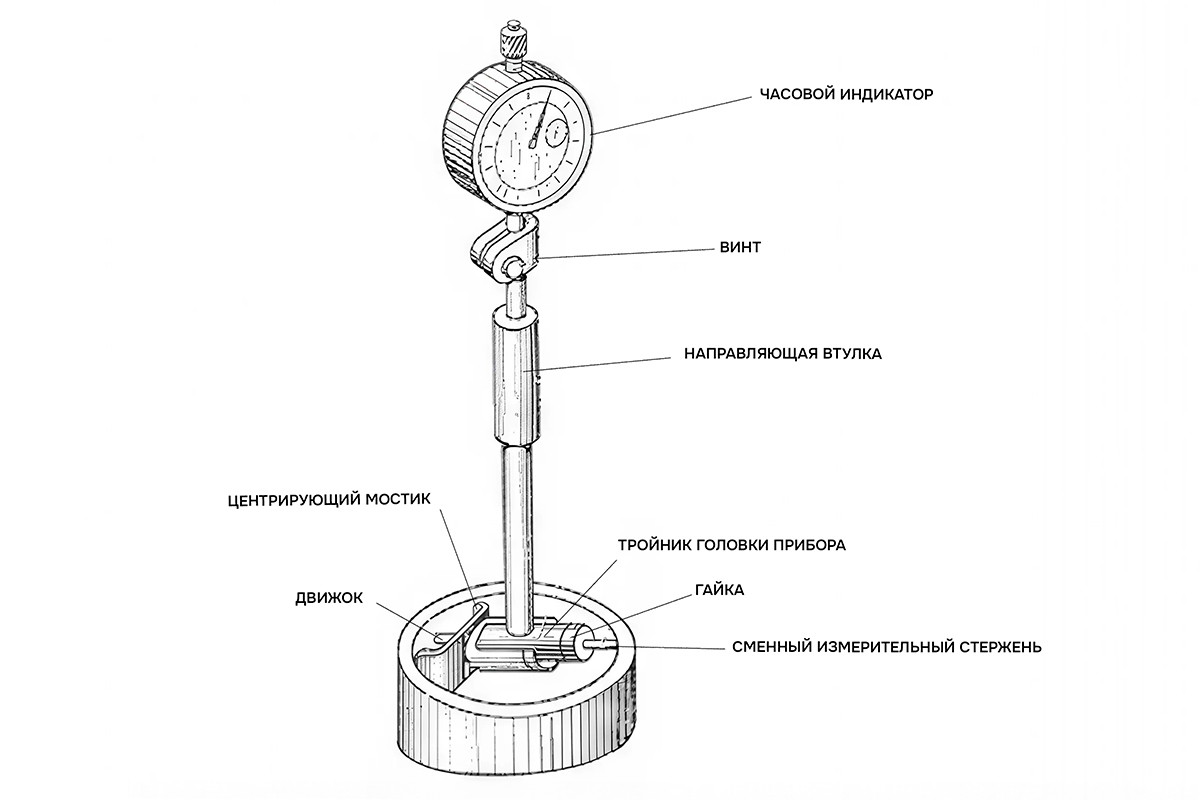

Особенности конструкции:

• Измерительная головка с двумя подвижными измерительными наконечниками
• Сменные удлинительные стержни, позволяющие настраивать нутромер на различные диапазоны измерений
• Индикатор часового типа, который показывает величину отклонения от эталонного размера

Преимущества

Главное преимущество индикаторных нутромеров — это высокая точность (обычно до 0,01 мм) и возможность быстрого контроля серии однотипных деталей. Они отлично подходят для выявления отклонений в форме, таких как овальность или конусность.

Применение

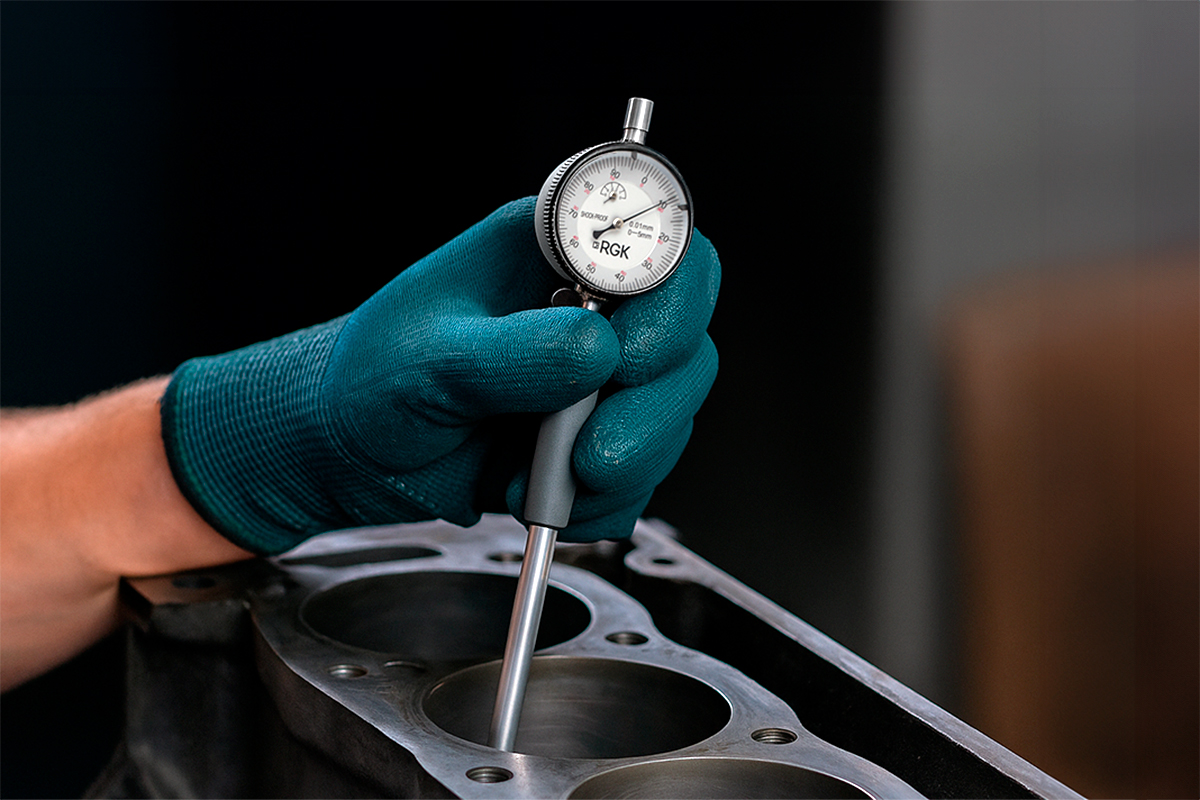

Измерение нутромером индикаторным цилиндров двигателя — одно из самых распространенных применений: так проверяют износ и определяют необходимость ремонта. Кроме автосервиса, такие приборы используют в машиностроении для контроля качества и при сборке механизмов, где требуются точные посадки.

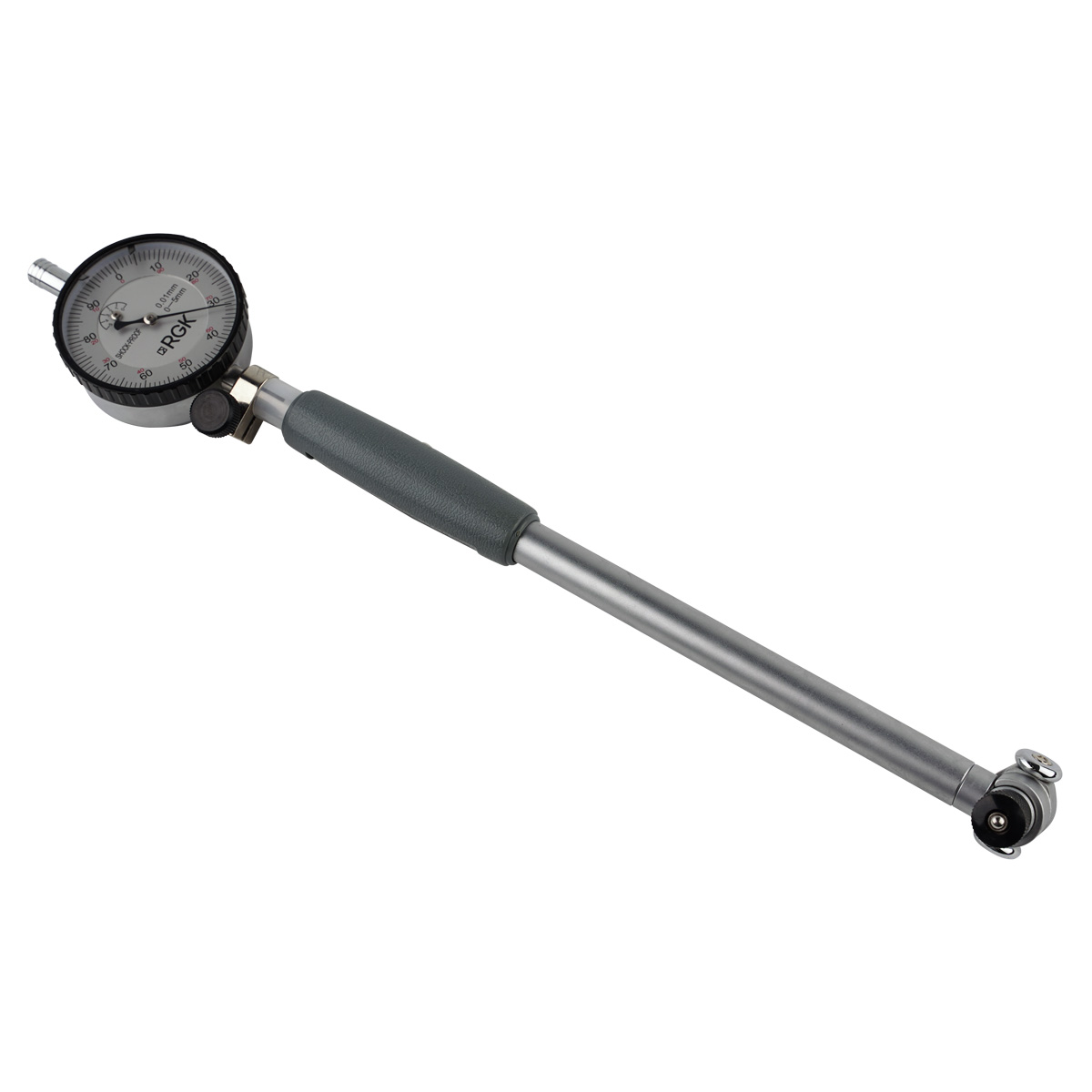

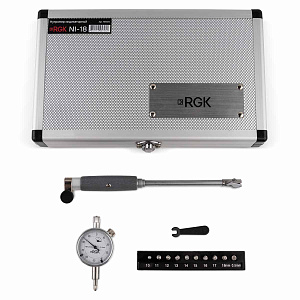

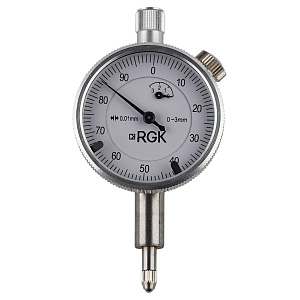

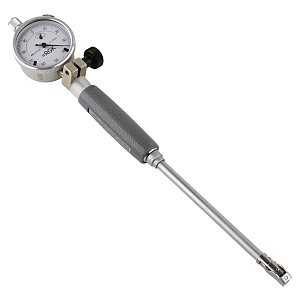

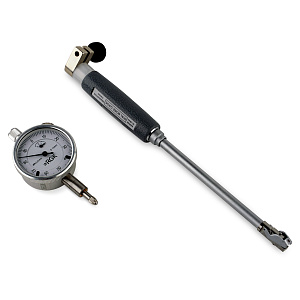

Нутромер RGK NI-18

• Диапазон измерений: 10-18 мм
• Цена деления: 0,01 мм
• Погрешность: ±0,008 мм
• Глубина замеров: до 100 мм

Этот инструмент, оснащенный самоцентрирующимся механизмом и термоизолирующей ручкой, гарантирует стабильно точные измерения, исключая влияние температуры рук. Регулируемые указатели на поворотном циферблате дают возможность легко устанавливать допуски, а компактные размеры делают его подходящим для контроля самых малых диаметров.

Проверка и настройка индикаторного нутромера

Перед началом работы важно убедиться, что инструмент исправен и настроен. Внимательно ознакомьтесь с пошаговой инструкцией — как настроить нутромер правильно:

1. Убедитесь, что стрелка плавно движется по циферблату и после сброса на ноль точно возвращается в исходное положение. При необходимости проверьте, чтобы на шкале не было заеданий или рывков.
2. Осмотрите измерительные наконечники и удлинительные стержни. На них не должно быть следов износа, коррозии, царапин или загрязнений, которые могут повлиять на точность.
3. Выберите стержень и проставочные шайбы, соответствующие номинальному размеру отверстия. Их общая длина должна быть немного меньше измеряемого диаметра.
4. Установите нутромер в специальное установочное кольцо или настроечную меру, которая соответствует номинальному размеру. Это может быть скоба, блок концевых мер или калибровочное кольцо.
5. Аккуратно поворачивайте циферблат индикатора, пока стрелка не встанет на нулевую отметку. Зафиксируйте положение.
6. После установки на ноль слегка покачайте нутромер в установочной мере, чтобы найти минимальное показание, которое должно быть равно нулю. Это гарантирует, что вы настроили инструмент по минимальному диаметру, что важно для точных измерений.

После выполнения этих шагов настройка нутромера завершена, и прибор готов к точным измерениям.

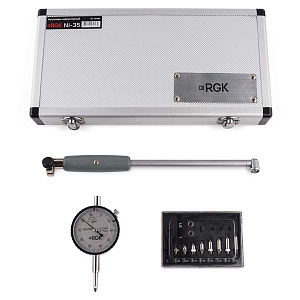

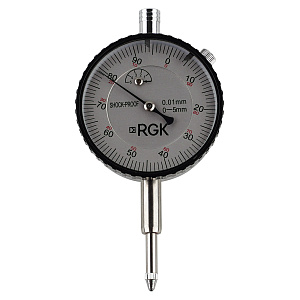

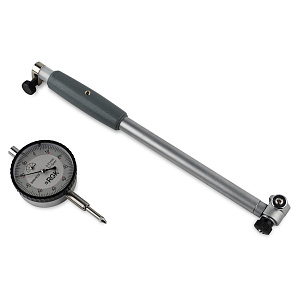

Нутромер RGK NI-35

• Диапазон измерений: 18-35 мм.
• Цена деления: 0,01 мм.
• Погрешность: ±0,008 мм.
• Глубина замеров: до 130 мм.

Благодаря улучшенной системе самоцентрирования и длинной рабочей части, этот нутромер обеспечивает исключительную точность даже на большой глубине. Многооборотный часовой индикатор с дополнительными отметками позволяет быстро и удобно определять допусковые пределы. Простое считывание показаний делает его удобным для работы любой сложности.

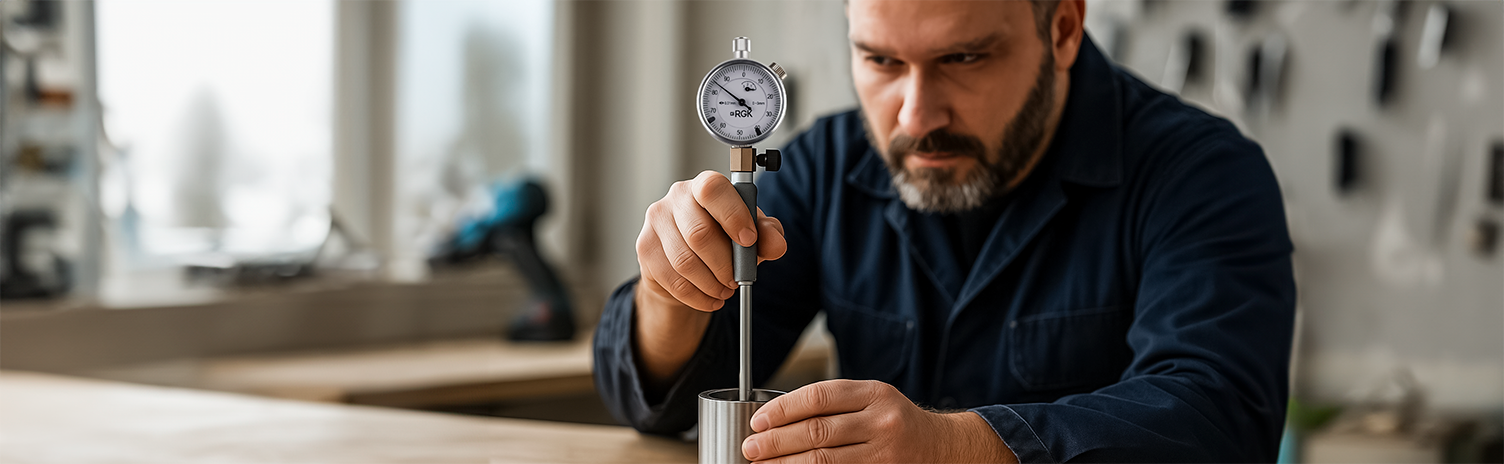

Как использовать для замера отверстий и проверки цилиндров

Для начала убедитесь, что измеряемая деталь и сам нутромер имеют одинаковую температуру, близкую к комнатной ~20°С. Это исключит температурные погрешности. Затем очистите измеряемое отверстие от грязи, пыли и масла.

Проведение замера

• Аккуратно введите измерительную головку нутромера в отверстие. Ось инструмента должна быть перпендикулярна оси цилиндра.
• Чтобы найти минимальный диаметр (максимальное отклонение стрелки), начните плавно покачивать нутромер из стороны в сторону в плоскости, перпендикулярной оси цилиндра. Стрелка индикатора будет двигаться, и в какой-то момент остановится и начнет возвращаться. Максимальное отклонение и будет самым точным показанием.
• Зафиксируйте положение инструмента с помощью стопорного винта, если это необходимо, и снимите показания с индикатора.

Анализ показаний

Стрелка индикатора показывает, насколько фактический размер отверстия отличается от номинального. Если стрелка смещается вправо, диаметр меньше заданного, если влево — диаметр больше номинального. Значение, которое показывает индикатор, отражает разницу между фактическим и номинальным размером. Например, если нутромер был настроен на 70 мм, а стрелка показала +0,05 мм, это означает, что реальный диаметр отверстия составляет 70,05 мм.

Нутромер RGK NI-50

• Диапазон измерений: 35 – 50 мм.
• Цена деления: 0,01 мм.
• Погрешность: ±0,008 мм.

Сочетание инноваций и точности. Этот нутромер обладает уникальной трехточечной системой центрирования, которая обеспечивает беспрецедентную достоверность измерений. Вспомогательная шкала с красными цифрами позволяет считывать отрицательные отклонения без лишних вычислений, а полный набор измерительных стержней и шайб упрощает настройку инструмента.

Проверка на овальность и конусность

Чтобы проверить овальность, проведите замер в двух плоскостях, перпендикулярных друг другу. Разница в показаниях укажет на степень овальности. Для проверки конусности проведите замер в двух или трех точках по глубине цилиндра (в верхней, средней и нижней части). Разница между этими замерами покажет, насколько отверстие сужается или расширяется.

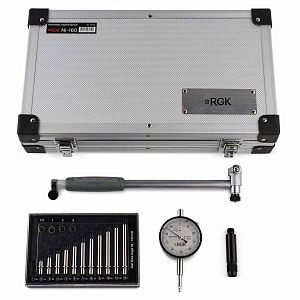

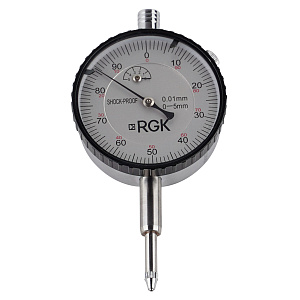

Нутромер RGK NI-160

• Диапазон измерений: 50-160 мм.
• Цена деления: 0,01 мм.
• Погрешность: ±0,008 мм.

RGK NI-160 — лучший выбор для контроля внутреннего диаметра в широком диапазоне размеров. Этот надежный механический нутромер с индикатором поможет вам быстро и точно оценить округлость, цилиндричность и износ деталей. Простота в использовании и высокая точность делают его незаменимым инструментом как в производственных цехах, так и в автомастерских.

Для официального подтверждения соответствия нутромера стандартам проводится поверка. Это обязательная процедура, проводимая государственными метрологическими службами, которая подтверждает, что прибор соответствует всем техническим требованиям и обеспечивает заявленную точность в пределах допустимых погрешностей. После успешной поверки сведения о инструменте вносятся в Федеральный информационный фонд по обеспечению единства измерений (ФИФ), также известный как Государственный реестр средств измерений.

Важно помнить, что поверка и калибровка — разные процедуры. Поверка устанавливает соответствие нормам и обязательна, а калибровка определяет фактические метрологические характеристики инструмента и помогает составить таблицу поправок.

Чтобы быть уверенным в точности измерений, стоит обращаться в специализированные центры. Наша метрологическая лаборатория РУСГЕОКОМ аккредитована для поверки и калибровки широкого спектра средств измерений. Современное оборудование и квалифицированные инженеры позволяют гарантировать точность и надежность всех процедур, включая проверку и настройку нутромеров.

Перед каждым использованием тщательно протирайте измерительные поверхности и все детали нутромера безворсовой салфеткой.

Если инструмент хранился в холодном месте, выдержите его на рабочем столе не менее трех часов. Это позволит ему принять температуру окружающей среды, что критически важно для получения точных результатов.

Избегайте ударов и падений. Нутромер — это прецизионный инструмент. Любое падение или даже незначительный удар может привести к деформации измерительных наконечников или нарушению калибровки.

Как продлить срок службы нутромера

• Со временем даже самый качественный инструмент может давать погрешности. Проводите регулярную поверку в специализированных лабораториях. Это не только подтвердит точность прибора, но и позволит выявить скрытые проблемы.
• Не пытайтесь измерять нутромером размеры, для которых он не предназначен. Это может привести к его поломке.
• Если у вас индикаторный нутромер, периодически проверяйте плавность хода стрелки. Она должна двигаться без заеданий.

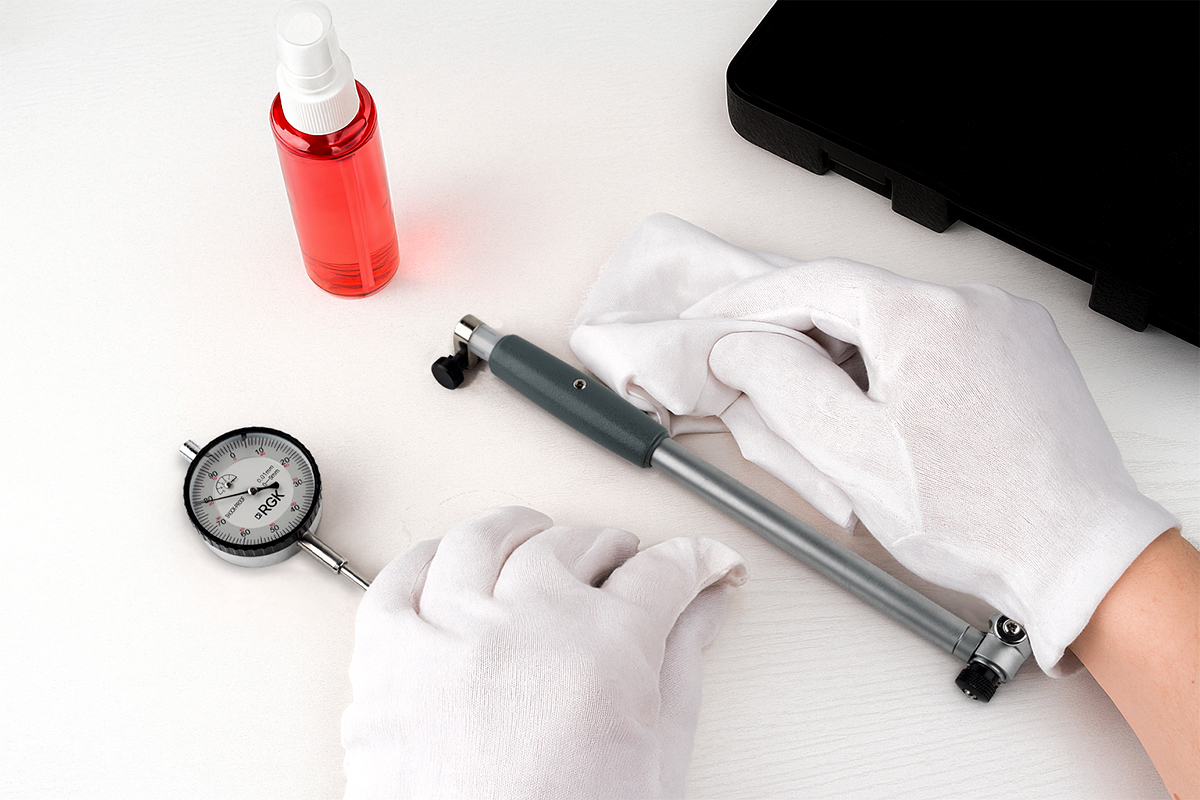

После каждого использования аккуратно протирайте измерительные поверхности нутромера чистой, мягкой тканью. При сильном загрязнении можно использовать ткань, смоченную в бензине или керосине, после чего обязательно протереть инструмент сухой, чистой салфеткой. Это поможет предотвратить появление ржавчины и сохранить точность прибора.

Периодически следует производить чистку механизма. Для этого разбирают нутромер, промывают детали в бензине и наносят на трущиеся поверхности тонкий слой часового масла. Важно: эту процедуру рекомендуется проводить только при наличии соответствующих навыков.

Хранение

Всегда храните нутромер в оригинальном кейсе. Это обеспечит его защиту от механических повреждений и пыли. Идеальное место для хранения — сухое отапливаемое помещение при температуре от +5°C до +40°C и относительной влажности воздуха не более 80%. Помещение не должно содержать агрессивных паров и газов. При длительном хранении, помимо смазки, инструмент можно обернуть в водонепроницаемую бумагу для дополнительной защиты от коррозии.
