Как проверить напряжение в розетке мультиметром

Если свет в доме мигает, техника работает с перебоями, а лампы то едва светят, то слепят — возможно, дело в нестабильном напряжении. Такие сбои легко проверить самостоятельно с помощью мультиметра. Измерение займет пару минут, но поможет точно понять, что происходит в сети и стоит ли звать электрика.

В статье мы объясним, на что обратить внимание при подготовке прибора и подробно разберем, как измерить мультиметром напряжение в розетке.

Мультиметр (иногда его называют тестером или вольтметром, хотя это не совсем точно) — это универсальный прибор, который заменяет собой сразу несколько инструментов. В быту с его помощью за пару секунд можно узнать, есть ли напряжение в розетке, прозвонить провод, проверить предохранитель или измерить сопротивление.

Название прибора говорит само за себя: "мульти" — потому что возможностей действительно много. Даже самый простой мультиметр умеет измерять ключевые электрические параметры: напряжение, силу тока и сопротивление. Кроме того, у большинства моделей есть функция прозвонки, которая позволяет быстро проверить целостность цепи и найти обрыв.

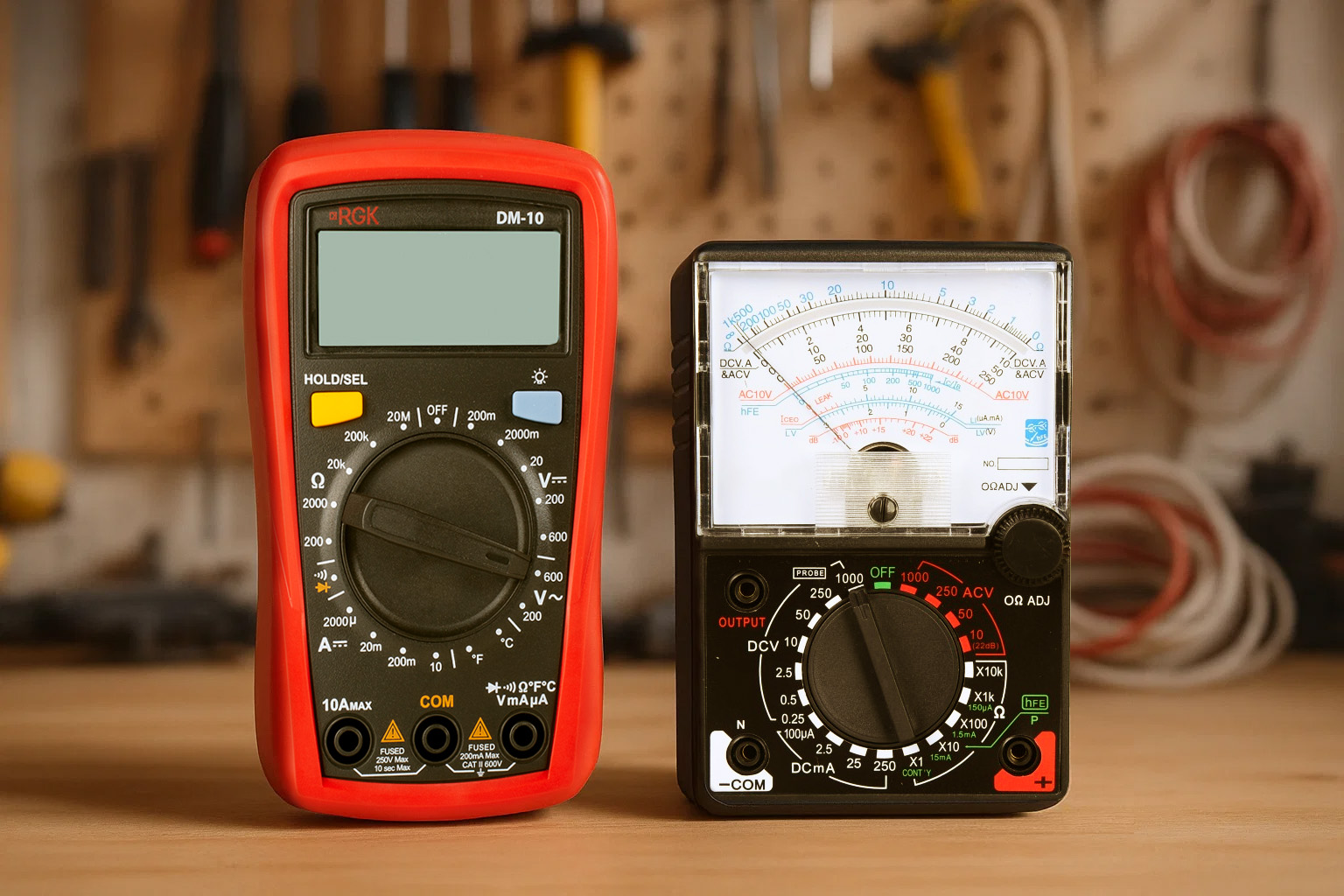

По способу отображения информации мультиметры делятся на два типа: аналоговые и цифровые. Аналоговый — это классический прибор со стрелочной шкалой. Он дешевле и может быть полезен для отслеживания резких скачков напряжения (стрелка реагирует мгновенно), но требует некоторого опыта: показания считываются не так просто и точность ниже.

Цифровой мультиметр выводит значения на экран в виде цифр — это намного удобнее и точнее. Многие современные модели умеют автоматически подбирать диапазон измерений. Для наших целей — проверки напряжения в розетке — цифровой мультиметр с автоопределением диапазона подойдет лучше всего: он максимально информативен, а разобраться с ним не составит труда.

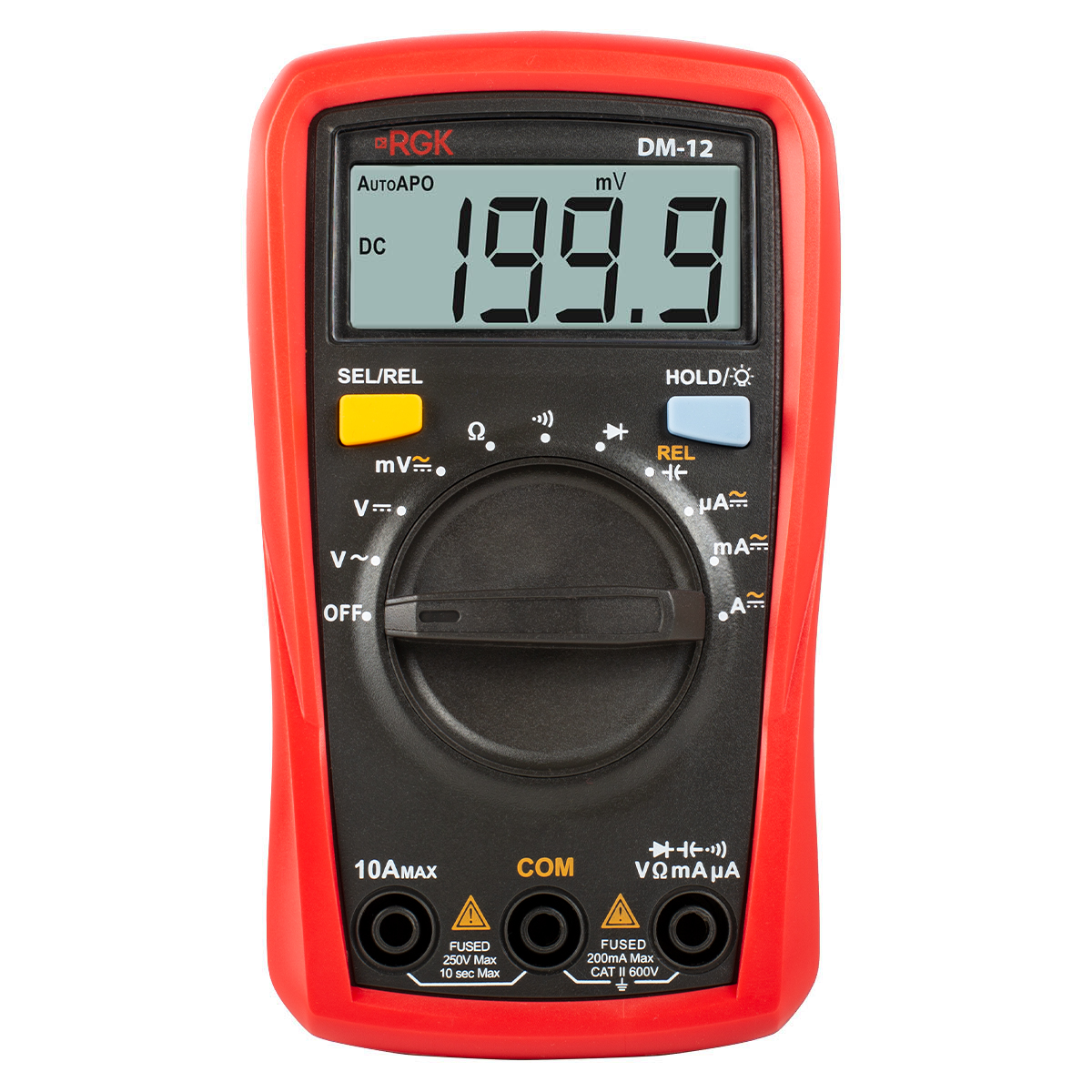

Выбирайте надежный и понятный прибор, с которым комфортно работать. Например, мультиметр RGK DM‑12 сам определяет нужный предел измерения. У него большой экран с подсветкой и есть специальная удобная подставка. Щупы подключаются просто, ничего не перепутаешь. Функция "HOLD" зафиксирует показания на экране, если нужно отвести взгляд или освободить руки.

RGK DM-12 позволяет измерять переменное и постоянное напряжение до 600 В, ток до 10 А, сопротивление, емкость, а также оснащен режимом прозвонки.

Согласно действующим стандартам в РФ, а именно ГОСТ 29322-2014, номинальное напряжение в однофазной бытовой сети должно составлять 230 В. Однако на практике, и это тоже укладывается в нормы, в домах по-прежнему часто встречается привычное 220 вольт. При этом допускается отклонение в пределах ±10%, то есть от 207 до 253 В.

Однако нормы уточняют: в 95% времени суток напряжение должно удерживаться в более узком диапазоне — ±5%, то есть от 218 до 242 В. Именно такие условия считаются комфортными и безопасными для работы бытовой техники.

Если мультиметр показывает, например, 220, 230 или 240 В — это абсолютно нормально. А вот значения ниже 210 или выше 245 В, особенно если они держатся долго, — уже повод для беспокойства. Постоянно пониженное напряжение (190 В и ниже) может вызывать сбои в работе техники: лампы тускнеют, моторы не запускаются, электроника "глючит". Повышенное напряжение, наоборот, ускоряет износ компонентов и нередко становится причиной поломок — особенно у чувствительной техники вроде телевизоров, блоков питания, холодильников с инвертором.

Скачки напряжения — это резкие перепады вверх или вниз. Они происходят при включении мощных приборов, перебоях на подстанции или в старых электросетях. Такие скачки незаметны на глаз, но именно они чаще всего становятся причиной выхода электроники из строя.

Еще опаснее — импульсные перенапряжения. Это короткие, но мощные всплески, которые возникают из-за молнии, резких коммутаций или включения тяжелого оборудования. Даже один такой импульс может "пробить" изоляцию, повредить микросхемы и стать причиной возгорания. От них не спасет бытовой предохранитель — нужна защита более высокого уровня.

Чтобы держать ситуацию под контролем и вовремя заметить проблемы с напряжением, достаточно простого качественного мультиметра с базовым набором функций. Один из таких — RGK DM‑10.

Он измеряет переменное и постоянное напряжение, силу тока до 10 А, сопротивление, а также позволяет прозванивать цепи и проверять диоды. Модель оснащена защитой от перегрузки, ярким дисплеем с крупными цифрами и ручным выбором диапазона — это удобно и для базовой диагностики, и для тех, кто хочет лучше понимать, как работает электрика. Компактный, надежный и простой в обращении — отличный помощник для дома.

Измерение напряжения мультиметром следует начинать с подготовки прибора — убедитесь, что прибор исправен и правильно настроен. Проверьте, не поврежден ли корпус, дисплей, щупы и провода. Проверьте уровень заряда батареи. Низкий заряд может привести к неточным показаниям. Многие мультиметры показывают значок батареи, когда заряд низкий.

Теперь обратим внимание на символы и переключатели. На большинстве мультиметров есть несколько режимов:

• V~ (AC Voltage) — измерение переменного напряжения, именно его мы ищем в розетке
• V⎓ (DC Voltage) — измерение постоянного напряжения (например, в батарейках и блоках питания)
• A~ / A⎓ — измерение силы тока (этот режим используется с осторожностью и не для розеток!)
• Ω — измерение сопротивления
• Знак звукового сигнала или колокольчик — режим прозвонки (может сопровождаться писком при наличии контакта)
• HOLD — фиксация показаний на экране
• Hz — измерение частоты (Герцы)
• °C / °F — измерение температуры
•   →|← (или диод) — проверка диодов

Теперь разберемся как правильно подключать щупы. Черный щуп всегда вставляется в разъем с маркировкой COM (общий). Красный — в гнездо с обозначением VΩmA или просто V (в зависимости от модели). Гнездо 10A (или 20A, A) используется для измерения больших токов (обычно до 10 или 20 Ампер). Ни в коем случае не подключайте красный щуп сюда при измерении напряжения в розетке!

Если вы случайно подключите щупы неправильно или выберете не тот режим, то не сможете замерить напряжение мультиметром, устройство либо ничего не покажет, либо сработает защита — но рисковать все же не стоит.

На приборе с ручным выбором диапазона нужно заранее установить максимальное значение немного выше предполагаемого. Например, для розетки — выберите диапазон 600 В. Так вы получите точное значение без риска перегрузки.

В цифровых моделях с автоматическим выбором диапазона (auto range) ничего выбирать не нужно — просто включите нужный режим, и прибор сам подстроится под уровень напряжения.

1. Убедитесь, что мультиметр находится в режиме переменного напряжения (AC). Установите режим измерения переменного напряжения (V~ или VAC).
2. Подключите щупы к прибору.
3. Возьмитесь за щупы — только за изолированные части

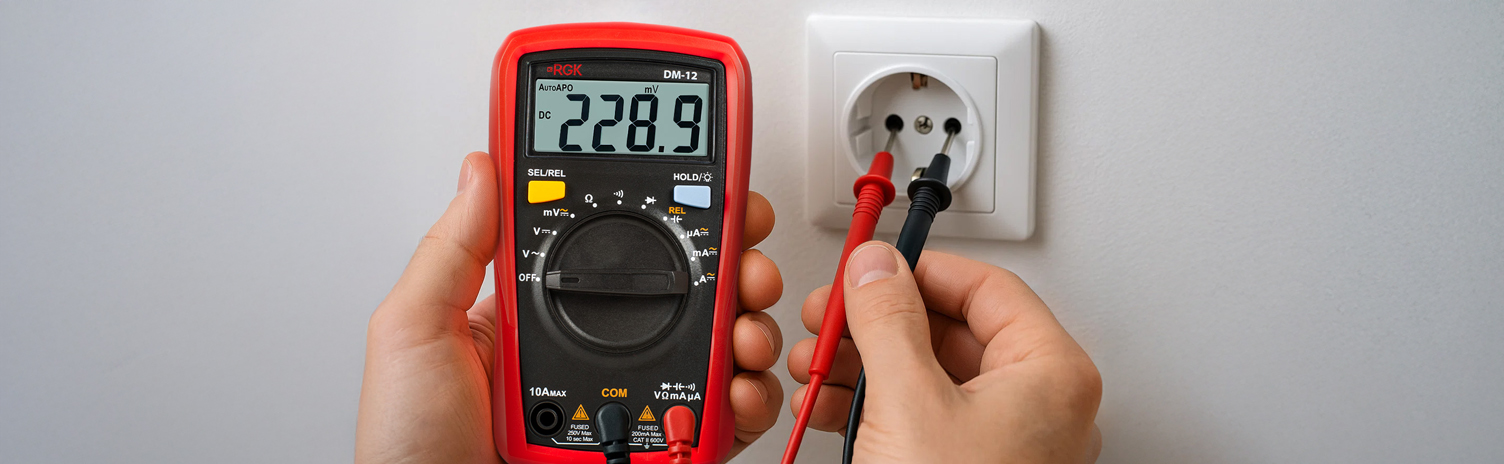

4. Аккуратно вставьте щупы в розетку. Одновременно введите один щуп в один контакт розетки, второй — в другой.

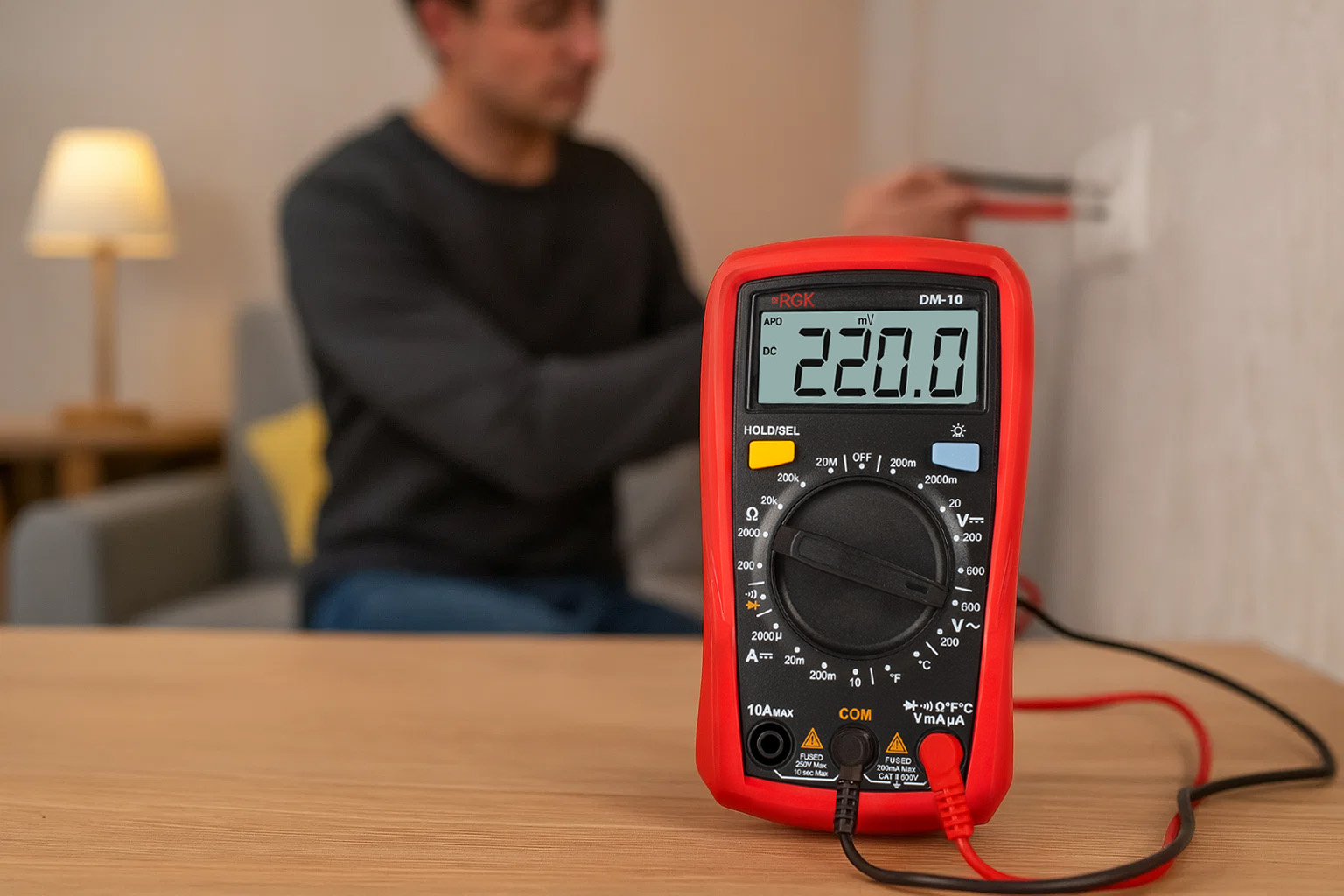

5. Считайте показания с дисплея. На экране появится значение напряжения. Для бытовой розетки это обычно 220–230 В. Если ваш мультиметр не имеет функции автовыбора диапазона, и вы видите "OL" (Over Load) или очень низкие значения, значит, выбранный диапазон слишком мал. В этом случае, не вынимая щупов, увеличьте диапазон на мультиметре до ближайшего большего значения (например, с 250 В на 600 В), пока не увидите стабильные цифры.
6. Оцените результат. Если напряжение находится в пределах нормы (примерно от 207 до 253 В), причин для беспокойства нет. Если показания выходят за эти рамки или заметны резкие скачки при повторных замерах — стоит обратиться к специалисту.

Важно: Не касайтесь металлических частей щупов во время измерения напряжения и тока — это может быть опасно! Работайте в сухих перчатках или с сухими руками и не делайте замеры в сыром помещении.

Работа с розеткой — это всегда контакт с напряжением, поэтому важно соблюдать элементарные меры предосторожности.

Работайте сухими руками и в обуви. Влага и контакт с полом увеличивают риск поражения током. Лучше измерять стоя на сухом полу, в обуви с резиновой подошвой.

Не прикасайтесь к металлическим частям щупов. Держите щупы только за изолированные части. Даже кратковременное касание оголенного наконечника при подключенной розетке может быть опасным.

Не измеряйте в поврежденной розетке. Если розетка имеет видимые повреждения (трещины, сколы, оголенные провода, оплавления) или искрит — откажитесь от измерения напряжения и сначала устраните неисправность.

Используйте мультиметр с соответствующей категорией безопасности (CAT II или CAT III). Эти обозначения указывают на способность мультиметра безопасно выдерживать кратковременные перенапряжения (импульсы), которые могут возникать в электросети.

• CAT II подходит для измерений в бытовых приборах и стандартных розетках.
• CAT III обеспечивает более высокий уровень защиты и рекомендуется для измерений в распределительных щитках, проводке зданий и стационарном оборудовании.

Соблюдение этих простых правил позволит вам безопасно и спокойно измерить мультиметром напряжение в розетке.

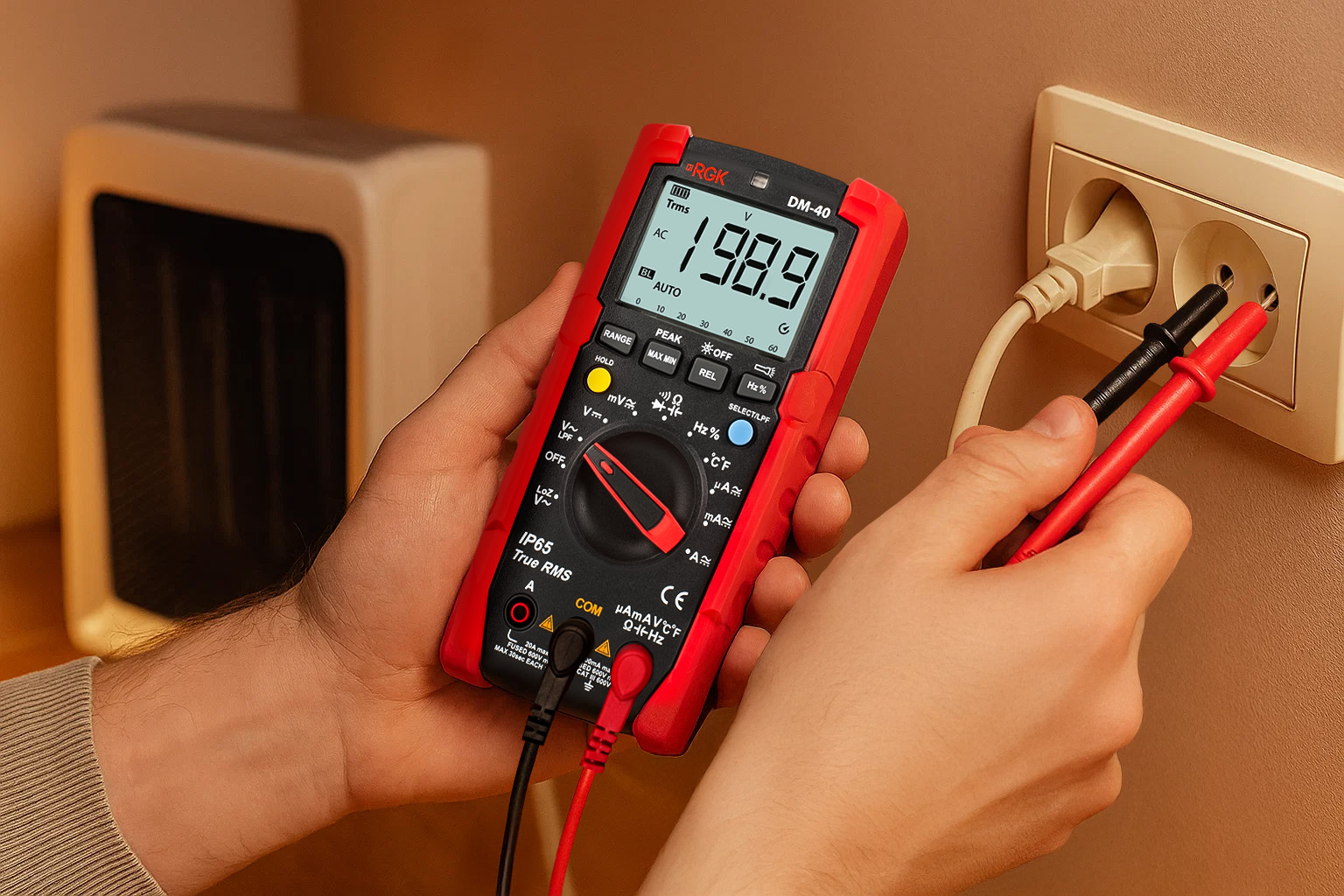

Иногда техника не включается, даже если мультиметр показывает "правильные" 220–230 В. Причина может быть не в самом напряжении, а в скрытых проблемах электропроводки, которые проявляются только под нагрузкой. Для более полной диагностики рекомендуется провести проверку под нагрузкой.

Подключите к розетке заведомо исправный, но не слишком мощный прибор. Подойдет обычная лампа накаливания (не светодиодная и не энергосберегающая) или небольшой обогреватель. Измерьте напряжение, когда прибор включен и работает. Если при включении нагрузки напряжение значительно проседает (например, с 220 В до 180 В или ниже), это указывает на проблему.

Почему напряжение может быть "номинальным", но нерабочим?

1. Ослабленный контакт в розетке или распределительной коробке

   Мультиметр без подключенной техники покажет норму — ток через него минимален. А вот как только вы включаете прибор, сопротивление на плохом соединении резко возрастает, и большая часть напряжения "теряется" еще до того, как дойдет до розетки.

2. Высокое внутреннее сопротивление линии

   Старая, тонкая или поврежденная проводка может иметь высокое сопротивление. При попытке потребления тока мощным прибором, значительная часть напряжения будет "теряться" на этой проводке, вызывая падение напряжения непосредственно у потребителя. Это особенно актуально для старых квартир и дачных домов.

3. "Плавающее" напряжение

   Иногда напряжение может быть нестабильным, то есть оно кратковременно проседает или скачет в моменты включения других приборов в доме или на линии. Мультиметр может зафиксировать "нормальное" значение в момент измерения, но эти быстрые колебания негативно влияют на работу электроники.

Что делать и как диагностировать?

• Проверьте напряжение с мультиметром при включенной нагрузке.
• Попробуйте подключить технику, которая перестала работать от привычной розетки к другой. Если там все в порядке, проблема локализована в конкретной розетке или участке проводки.
• Оцените состояние самой розетки и вилки — нет ли видимых повреждений, оплавлений или следов нагара.
• Проверьте автоматы в электрощитке: убедитесь, что ни один из них не "выбит" (не находится в нижнем положении). Попробуйте выключить и снова включить соответствующий автомат.
• Обратите внимание на поведение остальной техники: если проблемы с питанием наблюдаются не только у одного электроприбора, но и у других в доме (например, тускнеет свет, холодильник странно работает), это указывает на более серьезную проблему с общей электросетью.
• В данной ситуации удобно использовать мультиметр с функцией записи минимальных/максимальных значений (MIN/MAX). Это помогает выявить нестабильность, которую трудно заметить при однократном измерении. В каталоге нашего магазина вы сможете подобрать для себя мультиметр RGK как с базовым, так и с расширенным функционалом.

Неверное подключение щупов.

Черный щуп должен быть в разъеме COM, красный — в гнезде с обозначением V или VΩmA. Перепутали местами или воткнули не туда — и прибор либо ничего не покажет, либо можно повредить его.

Выбор режима DC вместо AC.

Для розетки нужно измерять переменное напряжение (V~). Если случайно выбрать постоянное (V⎓), мультиметр покажет нули или некорректное значение.

Попытка измерить напряжение в режиме тока. Это одна из самых частых ошибок. Прибор в режиме амперметра замыкает цепь, и если вы попытаетесь "измерить" напряжение между фазой и нулем, произойдет короткое замыкание. Это может привести к сгоранию предохранителя или даже выходу из строя мультиметра.

Прикосновение к оголенным частям щупов. Из-за невнимательности или спешки можно случайно коснуться металлических наконечников. Это опасно: напряжение в розетке может ударить током. Держитесь только за изолированные части.

Измерения в поврежденной розетке. Если розетка болтается, искрит или в ней обуглены контакты — измерения проводить нельзя. Такие точки сети требуют ремонта, а не диагностики мультиметром.

Игнорирование диапазона измерения. На приборах с ручной настройкой важно заранее выбрать диапазон выше предполагаемого значения. Для розетки — это, как правило, 600 В. Меньший диапазон может привести к перегрузке и поломке прибора.

Измерение напряжения не единственная функция мультиметра. Он способен решать и другие бытовые и технические задачи.

Сила тока

Для измерения силы тока (ампер) мультиметр подключают последовательно с нагрузкой — то есть разрывают цепь и "встраивают" прибор внутрь. Это важно, например, при диагностике блоков питания, зарядок или при проверке, сколько реально "потребляет" тот или иной прибор.

Сопротивление

В режиме измерения сопротивления (омметр) можно проверить, в каком состоянии находятся провода, нагревательные элементы, лампы или резисторы. Главное — участок должен быть обесточен. Показания помогут понять, есть ли обрыв или элемент исправен.

Прозвонка цепей

Режим прозвонки удобен для быстрого поиска обрывов, проверки целостности проводов или замкнутых контактов. Когда щупы замыкают цепь, прибор подает звуковой сигнал — не нужно постоянно смотреть на дисплей.

Все эти функции есть у RGK DM‑15 — универсального мультиметра с расширенными возможностями. Он измеряет переменное и постоянное напряжение, силу тока до 10 А, сопротивление, емкость, частоту и температуру. Поддерживает проверку диодов, прозвонку цепей и позволяет тестировать резисторы.

Прибор оснащен большим дисплеем с подсветкой, автоматическим выбором диапазона и защитой от перегрузки. Удобный выбор для дома, мастерской или электрика, которому нужен простой, но функциональный инструмент.

Почему мультиметр не показывает напряжение? Возможно, выбран неправильный режим (например, DC вместо AC), сели батарейки или один из щупов плохо подключен. Также причиной может быть неисправная розетка.

Можно ли "прозвонить" розетку? Нет. Прозвонка используется только на обесточенных цепях. Розетка под напряжением — не тот случай.

Почему в розетке 250 В — это нормально? По ГОСТу допустимы отклонения до 253 В. Если значение не превышает этот предел и держится стабильно — поводов для беспокойства нет.

Проверка напряжения — полезный и несложный навык, особенно если под рукой есть мультиметр. Главное — соблюдать технику безопасности и не спешить. Один компактный прибор поможет найти обрыв, проверить розетку и вовремя заметить неполадки в электросети. Все приборы, которые были представлены в этой статье попали в “Топ лучших цифровых мультиметров на рынке в 2024”.
