Как подключить автомат в щитке

Монтаж распределительного щитка — это один из самых ответственных этапов обустройства электрики в доме или квартире. Правильно установленные автоматические выключатели и другие модульные элементы гарантируют, что сеть будет работать стабильно, а ваше оборудование не пострадает от скачков или аварий. Некорректная сборка электрощита может привести к оплавлению изоляции, выходу из строя дорогой техники и даже возгоранию внутри помещения. В этой статье мы подробно разберем, как обеспечить безопасность жилища, грамотно выбрав и подключив защитные устройства.

Для тех, кто хочет быстро понять, как подключить автомат правильно, мы подготовили сжатую инструкцию:

1. Обесточьте щиток и обязательно проверьте отсутствие напряжения специальным указателем.
2. Защелкните модуль на DIN-рейку с помощью фиксатора на задней части корпуса.
3. Подготовьте концы кабелей, зачистив их от изоляции на 10–12 мм (на гибкие жилы нужно обязательно надеть наконечники).
4. Подсоедините провода: питающая линия заводится в верхний зажим, а нагрузка — в нижний.
5. Затяните винты с необходимым усилием и проверьте надежность фиксации, слегка потянув за проводник.

Когда автомат нельзя подключать самому

Несмотря на кажущуюся простоту, существуют ситуации, когда самостоятельная сборка электрощита запрещена законом или правилами техники безопасности. Прежде всего, это касается работ во входной группе до того места, где установлены счетчики электроэнергии. Все элементы, которые подлежат пломбировке энергоснабжающей организацией, должен подключать только сертифицированный электрик.

Также не стоит рисковать и выполнять самостоятельное подключение автомата, если вам предстоит работа в сетях с напряжением 380 В (трехфазных) без соответствующего допуска, так как риск поражения электрическим током здесь значительно выше. Если вы не уверены в своих силах или не имеете подходящего инструмента, лучше найти квалифицированного специалиста, который выполнит монтаж согласно всем государственным правилам.

Как снять и проверить отсутствие напряжения

Первое правило любого электромонтажа — полная деактивация питания. Для этого нужно выключить вводной двухполюсный или трехполюсный выключатель и убедиться, что цепь разомкнута. Даже если вы перевели рычаг в положение "выкл", нельзя приступать к работе без инструментальной проверки.

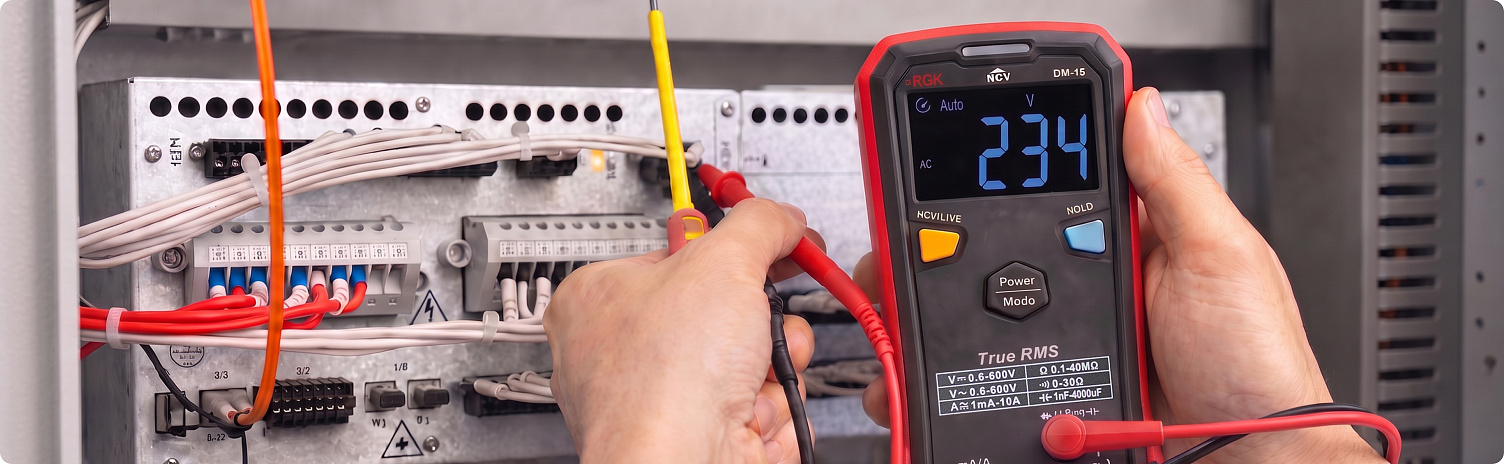

Для этих целей профессионалы пользуются цифровым мультиметром. Чтобы не совершить ошибок, важно знать, как правильно измерить напряжение мультиметром: прибор переводится в режим ACV (переменное напряжение), после чего щупами проверяются все контакты, шины и оголенные жилы кабелей внутри щитка. На экране должен отобразиться ноль.

Номинал и сечение

Важно понимать: автомат защищает не бытовую технику, подключенную к розетке, а саму линию проводки от перегрузки. Поэтому его подбирают строго по площади поперечного сечения жил. Ниже приведена таблица соответствия для медных проводов:

Если установить защиту с номиналом выше допустимого, кабель начнет плавиться раньше, чем сработает тепловой расцепитель внутри модуля.

Сколько полюсов нужно: 1P / 2P / 3P / 4P

Выбор количества полюсов зависит от конкретной задачи:

• Однополюсный: ставится на обычные линии освещения и розеток в однофазной сети.
• Двухполюсный: идеален в качестве вводного устройства, так как при аварии он разрывает одновременно и фазу, и ноль. Также его рекомендуют использовать для влажных помещений (бани, санузлы).
• Трехполюсный / Четырехполюсный: применяется, если в дом или квартиру заведена трехфазная сеть (380 В).

При подключении многополюсных моделей крайне важно соблюдать порядок фаз, указанный в маркировке на лицевой панели прибора.

Как устроен щиток: что куда подключается

В современном распределительном шкафу все элементы крепятся на металлическую планку — DIN-рейку. Типовая схема электрощита включает в себя несколько ключевых узлов:

• Вводная группа: главный рубильник или мощный выключатель, принимающий основную линию.
• Учетный узел: место, где монтируются счетчики.
• Групповая защита: несколько модульных выключателей для разных комнат или мощных приборов.
• Нулевая шина (N): изолированная планка для подключения жил ноля.
• Шина заземления (PE): клеммник, к которому подводится заземление и защитные проводники всех линий.

В однофазной системе через прибор защиты проходит только фазный проводник, а нейтраль и земля соединяются на своих планках.

Многополюсные: двухполюсный, вводной и трёхфазный

Принципиальное отличие однополюсного аппарата от всех остальных в том, что он разрывает только одну линию, фазу, а ноль и земля проходят мимо него на свои шины. Многополюсные модели устроены иначе: они разрывают несколько линий одновременно. Весь остальной порядок работы от однополюсного не отличается: те же защёлкивание на рейку, зачистка на 10 мм, ввод в верхние клеммы и снятие нагрузки с нижних. Меняется только число заводимых жил и требование к их одинаковой затяжке.

Двухполюсный аппарат занимает два модуля (35 мм) и разрывает сразу фазу и ноль. Фаза заходит в левый верхний зажим, ноль в правый верхний, по маркировке на лицевой панели; путать полюса нельзя. С нижних клемм фаза и ноль уходят на отходящую линию, и обе жилы затягиваются с одинаковым усилием. В роли вводного двухполюсник работает так же, только на его верхние клеммы приходят фаза и ноль после счётчика, а с нижних питание расходится на общее УЗО и групповые автоматы. Здесь действует ограничение: если ввод идёт до пломбируемого узла учёта, подключать его самостоятельно нельзя.

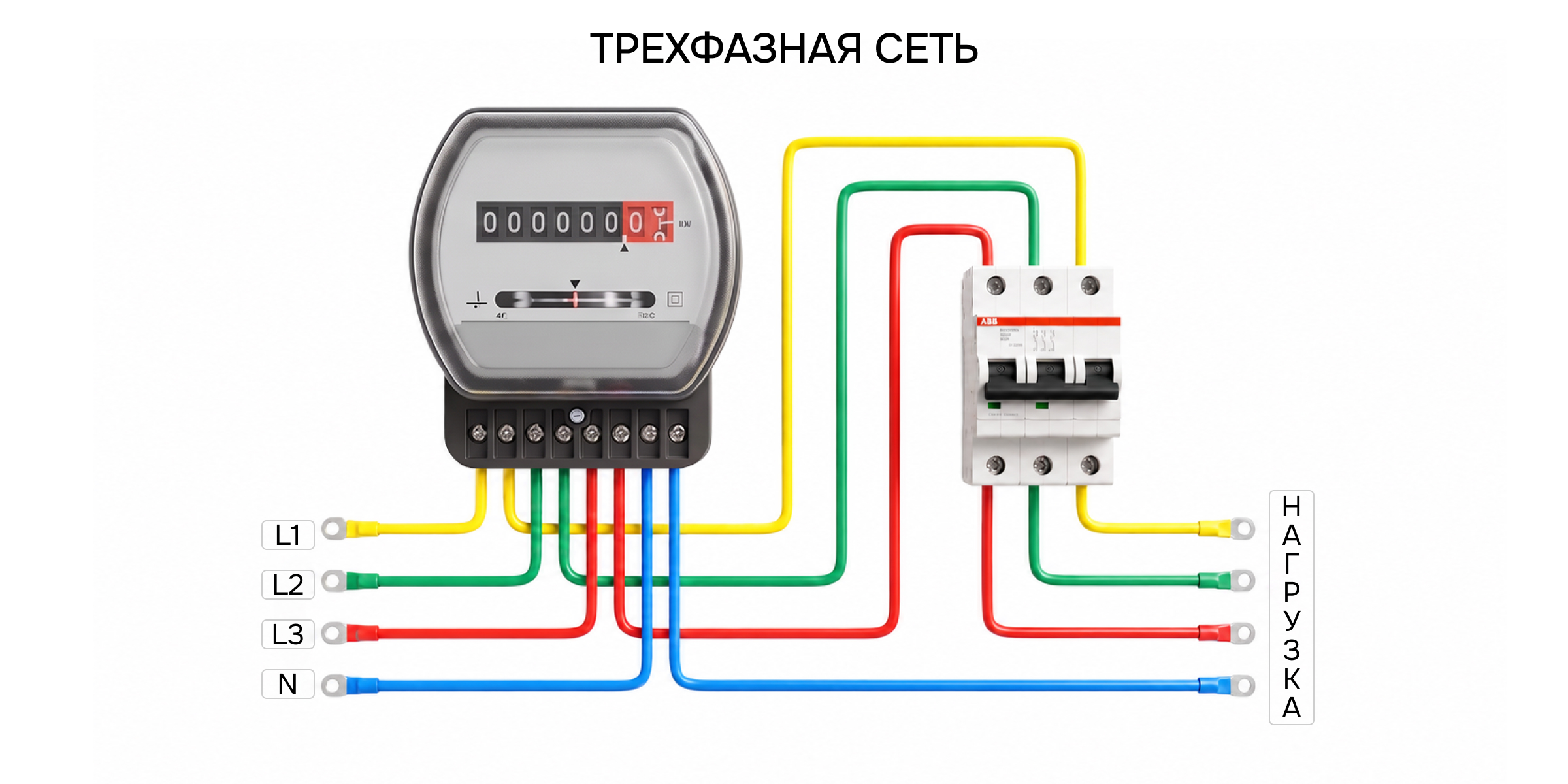

Трёх- и четырёхполюсные модели ставят в сеть 380 В, они занимают три и четыре модуля соответственно. Три фазы (L1, L2, L3) заводятся в верхние клеммы по порядку, обозначенному на корпусе, а у модели 4P четвёртый полюс отводится под нейтраль, его положение подписано отдельно. С нижних клемм фазы и ноль снимаются на распределение по группам; все полюса протягиваются одинаковым моментом, иначе контакт по фазам будет неравномерным и одна из них начнёт греться под нагрузкой. После сборки однофазную нагрузку распределяют по трём фазам как можно ровнее: перекос приводит к просадке напряжения и повышенному нагреву нулевого проводника.

Соединение группы автоматов: гребёнка или перемычки

Когда в одном ряду стоит несколько аппаратов, их необходимо запитать от общего ввода. Существует два способа сделать это:

• Гребенка (соединительная шина): представляет собой медную пластину в изоляторе с отводами-зубьями. Она обеспечивает лучший электрический контакт, выглядит аккуратно и экономит место.
• Перемычками из провода: самодельные П-образные дуги из кусков жил того же сечения, что и ввод. Допустимы для небольших щитков на 2–3 элемента, но требуют осторожности при монтаже двух концов в одно гнездо.

Профессионалы предпочитают использовать гребенчатые шины, так как они исключают перегрев в месте соединения и выдерживают высокие нагрузки.

С каким моментом затягивать клеммы и зачем протягивать повторно

Плохой контакт — главная причина пожаров. Если винт не дотянуть, возникнет искрение и нагрев; если перетянуть — можно повредить резьбу или корпус модуля. Для большинства бытовых серий рекомендуемый момент затяжки составляет 2–2,5 Н·м.

Важный нюанс: медь обладает свойством "текучести" под давлением. Поэтому через 2–3 недели после первичной проводки и эксплуатации под нагрузкой необходимо провести повторную протяжку всех винтовых соединений в шкафу.

Медь и алюминий, старая проводка: как соединять

В старых домах часто встречается алюминиевая линия. Помните: прямой контакт меди и алюминия внутри одной клеммы строго запрещен — это приводит к быстрому окислению и разрушению металла. Для перехода со старой проводки на новые медные элементы используйте специальные переходные клеммники или шины. Также нельзя заводить многопроволочный алюминиевый провод (например, СИП) напрямую в модульное устройство без специальных адаптеров, так как мягкий металл быстро ослабнет в зажиме

Грамотная схема подключения автоматов в щитке обязательно включает устройства защиты от утечки — УЗО или дифференциальные выключатели.

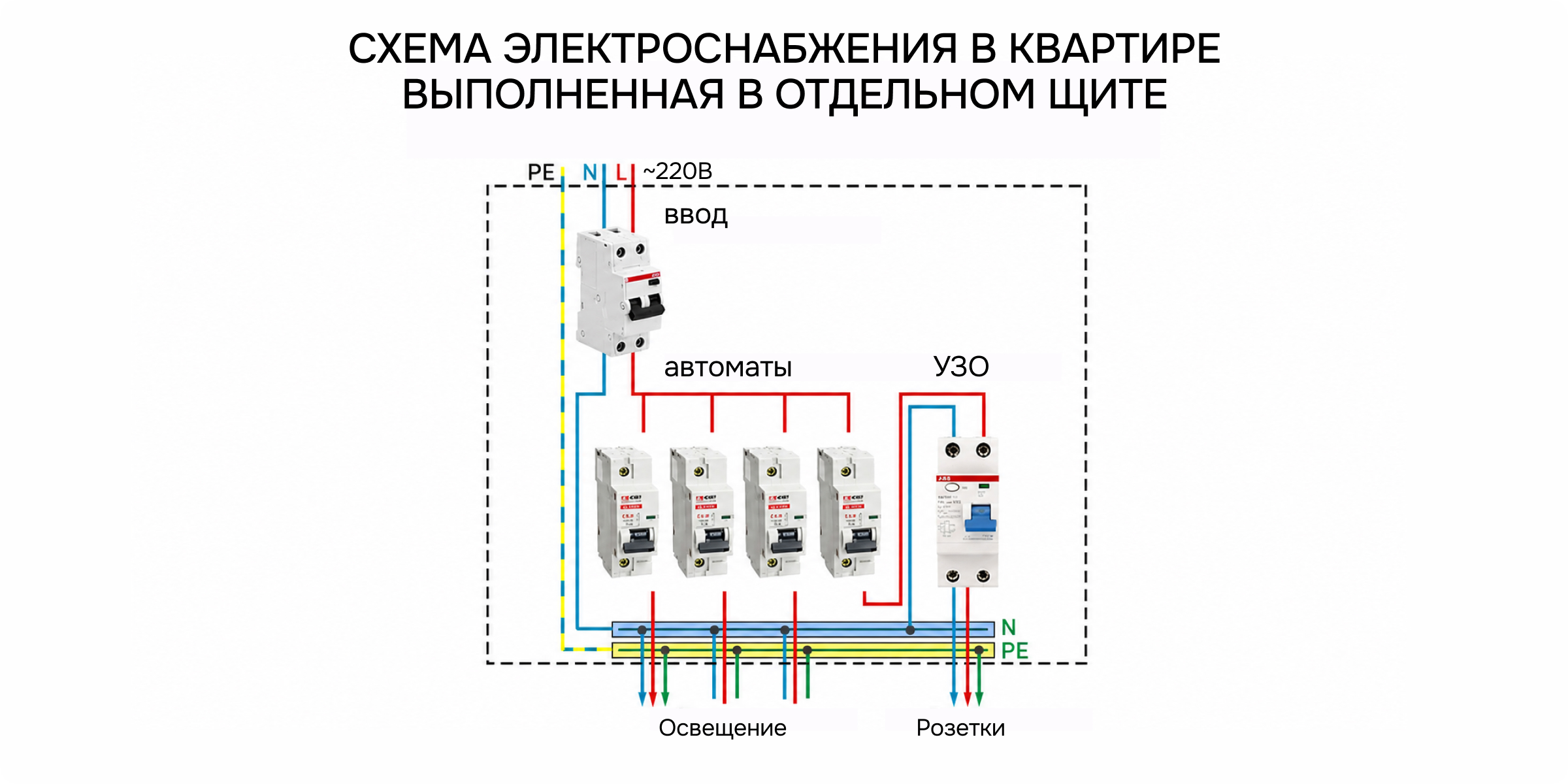

Квартира 220 В: Вводной автомат -> Счетчик -> Общее УЗО (на 30 или 100 мА) -> Групповые автоматы. Для стиральных машин и бойлеров часто добавляют персональную защиту с порогом 10 мА.

Частный дом 380 В: Здесь на вводе ставится четырехполюсный аппарат, а затем нагрузка распределяется по фазам. Обязательно использование противопожарного УЗО с номиналом 300 мА для защиты всего здания от замыкания из-за повреждения изоляции на длинных линиях.

Если вы хотите сэкономить место, можно установить дифавтомат, который совмещает в себе функции и обычного выключателя, и защиты от токов утечки.

Питание сверху или снизу: почему это не критично

Среди мастеров не утихают споры: куда подавать ввод — на верхние или нижние клеммы? Согласно ПУЭ, подключение автоматов в щитке "как правило" должно выполняться к неподвижным контактам, которые у 99% бытовых моделей находятся сверху. Однако технически аппарат будет работать исправно при любом направлении тока, если иное не запрещено производителем. Главное в этом вопросе — единообразие: все автоматы в одном щите должны быть запитаны одинаково, чтобы другой электрик при ремонте не получил удар током по ошибке.

Типовые ошибки при подключении

Качество сборки электрощита определяется несколькими грубыми ошибками, каждая из которых рано или поздно приводит к нагреву и выгоранию. Первая — лужение, то есть пайка концов гибких жил: припой со временем "плывёт", контакт ослабевает и начинает греться, поэтому вместо пайки нужен обжим наконечниками НШВИ. Вторая — разное сечение под одной клеммой: если зажать вместе толстый и тонкий провода, тонкий останется болтаться и будет искрить. Третья возникает, когда жилу зачистили слишком коротко и винт прижимает не металл, а пластиковую оболочку, — контакта нет, модуль выгорает. И наконец, скрутки меди с алюминием без специальных гильз: такое соединение быстро окисляется и разрушается.

Чек-лист перед первым включением

Перед тем как подать напряжение, пройдитесь по финальному чек-листу:

1. Визуально проверьте отсутствие посторонних предметов и обрезков жил в шкафу.
2. Проверьте надежность крепления всех шин и модулей.
3. Проведите прозвонку всех цепей на предмет отсутствия короткого замыкания между фазой, нулем и землей.
4. Для финального контроля напряжения рекомендуем воспользоваться надежным мультиметром (например, RGK DM-15), который покажет точные значения даже в сложных условиях.

Помните, что установка одного аппарата — это лишь малая часть работы. Полноценная сборка электрощита включает в себя проектирование, расчет баланса нагрузки по фазам и аккуратную укладку сотен метров проводов. Только системный подход гарантирует долговечную работу вашей домашней электросети.
