Юстировка оптического нивелира своими руками: как проверить точность прибора

Вы наверняка знаете то чувство, когда на строительной площадке всё должно быть идеально, но результаты измерений вдруг начинают вызывать сомнения. Оптические нивелиры — это основа любой стройки, но даже самому надежному инструменту требуется регулярная проверка. Если прибор перенес долгую поездку по плохим дорогам, пережил случайное падение или просто запылился на полке после долгого хранения, его точность может поплыть. В этой статье мы разберем, как самостоятельно провести диагностику и в каких случаях можно обойтись простой регулировкой, не прибегая к помощи специалистов.

Юстировка нивелира своими руками или в сервисе — это процесс приведения рабочих осей нивелира в правильное геометрическое положение для исключения ошибок измерений. В отличие от поверки, юстировку можно выполнить самостоятельно в полевых условиях, используя штатив, рейки и юстировочный набор. Самостоятельно можно проверить круглый уровень, работоспособность компенсатора и главное условие — параллельность визирной оси. Если же отклонения критичны или повреждена оптика, прибор требует профессионального ремонта и официального подтверждения метрологической исправности.

Если говорить простыми словами, то юстировка — это тонкая настройка внутренних механизмов устройства. Каждый геодезический прибор спроектирован так, чтобы его основные линии — визирная ось, ось вращения и ось уровня — находились в строго определенном положении друг относительно друга. Когда это равновесие нарушается, возникают погрешности, которые могут стоить вам лишних кубометров бетона или перекошенного фундамента. Юстировка позволяет вернуть элементы в исходное состояние, чтобы замеры соответствовали реальности.

Чем юстировка отличается от поверки

Многие путают эти два понятия, но разница принципиальна. Юстировка — это техническое действие, регулировка винтов для устранения ошибок. А вот поверка оптического нивелира — это официальная процедура, которую проводят в аккредитованной лаборатории. Специалисты сравнивают показатели вашего инструмента с эталонными и выдают свидетельство, подтверждающее, что прибор соответствует заявленному классу точности и допущен к ответственным работам.

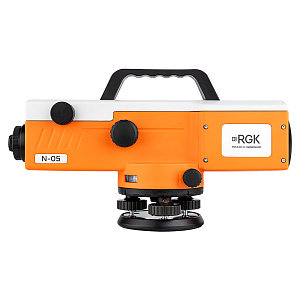

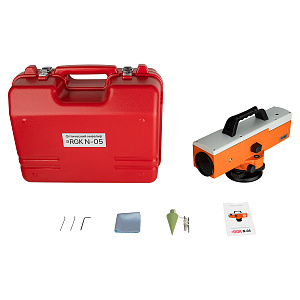

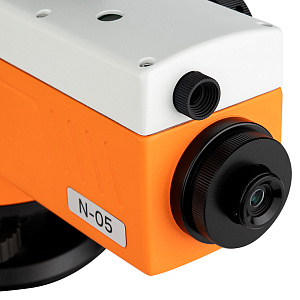

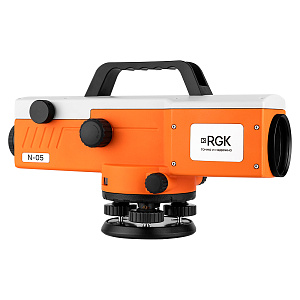

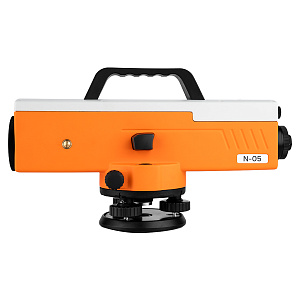

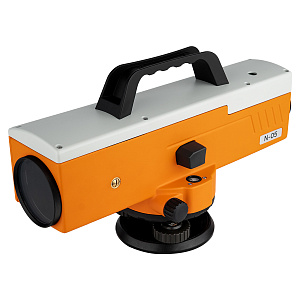

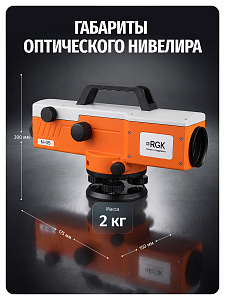

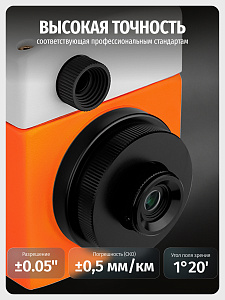

Не стоит ждать явных поломок, чтобы заняться проверкой. Опытные мастера делают это перед началом каждого крупного этапа работ. Особенно это важно, если вы используете высокоточные модели, такие как оптический нивелир RGK N-05, где даже крошечное отклонение может быть критичным. Также диагностика обязательна после любой жесткой транспортировки, падения штатива или резкой смены температурного режима, когда внутренние напряжения металла могут сместить узлы крепления оптики.

Признаки, что нивелир сбился

Как понять, что пора доставать шестигранник? Первый звоночек — если воздушный пузырек круглого уровня отказывается оставаться в центре при развороте прибора на 180 градусов. Также стоит насторожиться, если повторные взятия отметки на одной и той же точке дают разные показания. Если при наведении на цель сетка нитей кажется смещенной, а изображение в окуляре скачет и долго не стабилизируется, значит, механизм автоматического выравнивания начал сбоить.

Для качественной диагностики вам не нужно сложное лабораторное оборудование, но важна аккуратность и правильный выбор места. Вам потребуются:

• Устойчивый геодезический штатив с плоской или сферической головкой.
• Две нивелирные телескопические рейки с четкой Е-шкалой или миллиметровой разметкой.
• Рулетка для измерения расстояний между точками.
• Юстировочный набор (обычно это металлическая шпилька и ключи), который идет в комплекте с такими приборами, как оптический нивелир RGK N-32.

Лучше всего проводить тесты на ровной площадке длиной около 50–70 метров в тихую погоду, чтобы ветер не раскачивал рейки и не мешал стабильности зрительной трубы.

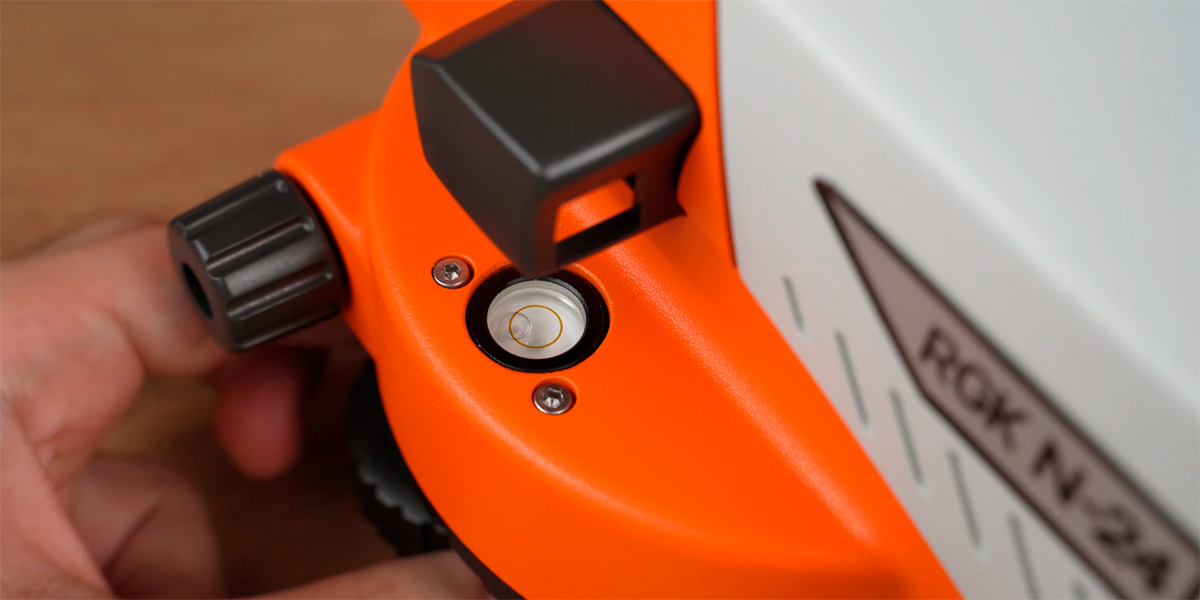

Круглый (установочный) уровень отвечает за то, чтобы корпус прибора был приведен в горизонтальную плоскость. Методика проста: установите нивелир на штатив и с помощью трех подъемным винтов загоните пузырек в центр ампулы. После этого плавно поверните нивелир вокруг своей оси на 180 градусов. Если пузырек остался в центре — поздравляю, ваш уровень настроен идеально. Если же он сместился к краю кольца, значит, необходима регулировка.

Как отрегулировать пузырьковый уровень своими руками

Процесс требует терпения. Сначала с помощью подъемных винтов на подставке (трегер) устраните ровно половину видимого смещения пузырька. Оставшуюся половину нужно убрать, аккуратно вращая юстировочные винты самого уровня. Обычно их два или три, и они расположены вокруг ампулы. Будьте осторожны: делайте лишь малые доли оборота винта, чтобы не перетянуть резьбу. Повторяйте процедуру (поворот на 180° — коррекция — снова поворот), пока пузырек не перестанет "убегать" из центра при любом положении трубы.

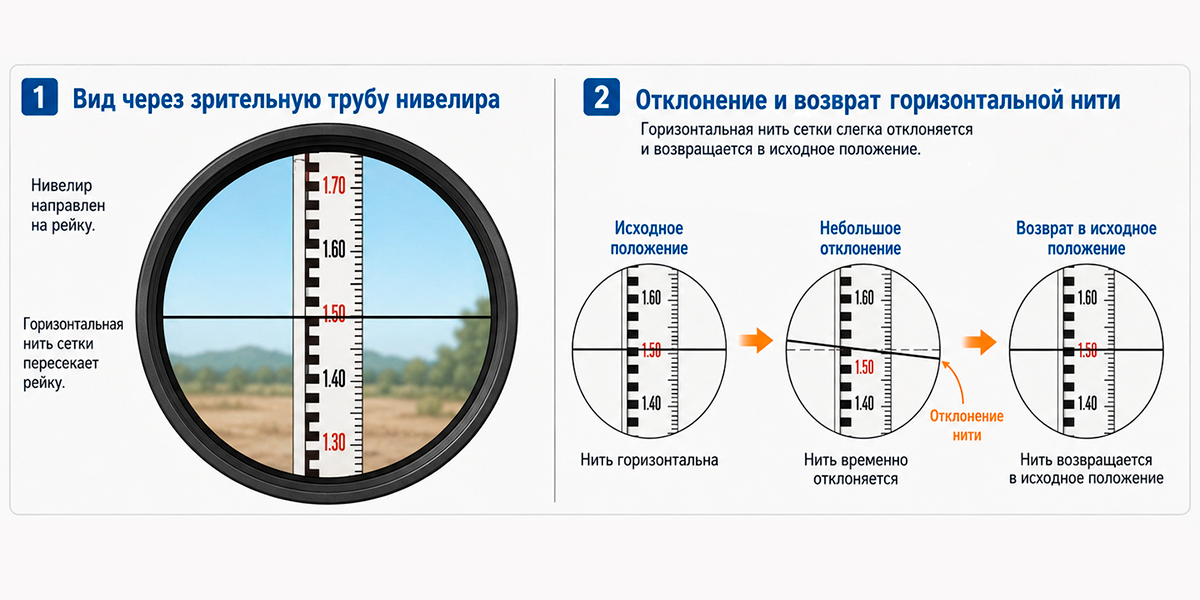

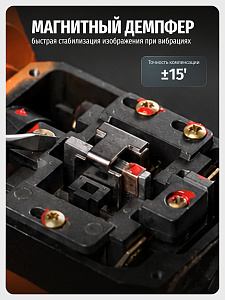

Современная автоматическая система выравнивания — это сердце прибора. Внутри находится маятник, который под действием гравитации удерживает визирный луч горизонтально. Чтобы его работа была плавной, используется магнитный или воздушный демпфер, гасящий лишние вибрации. Для проверки наведитесь на четкую цель на рейке и слегка поверните один из подъемных винтов (примерно на 1/8 оборота). Горизонтальная нить должна качнуться и быстро вернуться в исходную позицию. Если изображение замерло в новом положении или дрожит слишком долго, значит, компенсатор неисправен.

Признаки неисправности компенсатора

Основные проблемы, которые нельзя игнорировать: это "залипание" маятника, когда он не реагирует на легкое постукивание по корпусу, или слышимый металлический звон при встряхивании, что говорит о повреждении подвеса. Если сетка нитей не возвращается на нужную точку при малейшем наклоне, работать таким инструментом нельзя — ошибка в измерениях будет колоссальной. Самостоятельно разбирать этот сложный узел не рекомендуется, так как точность его сборки измеряется микронами.

Угол i — это, пожалуй, самый важный геометрический параметр. Он показывает непараллельность визирной оси и горизонтальной плоскости. В идеале, когда пузырек в центре, линия вашего взгляда через объектив должна быть строго параллельна поверхности земли. Если это условие нарушено, то чем дальше стоит рейка, тем больше будет погрешность. Даже лишний миллиметр на десяти метрах превратится в серьезную проблему на дистанции в пятьдесят.

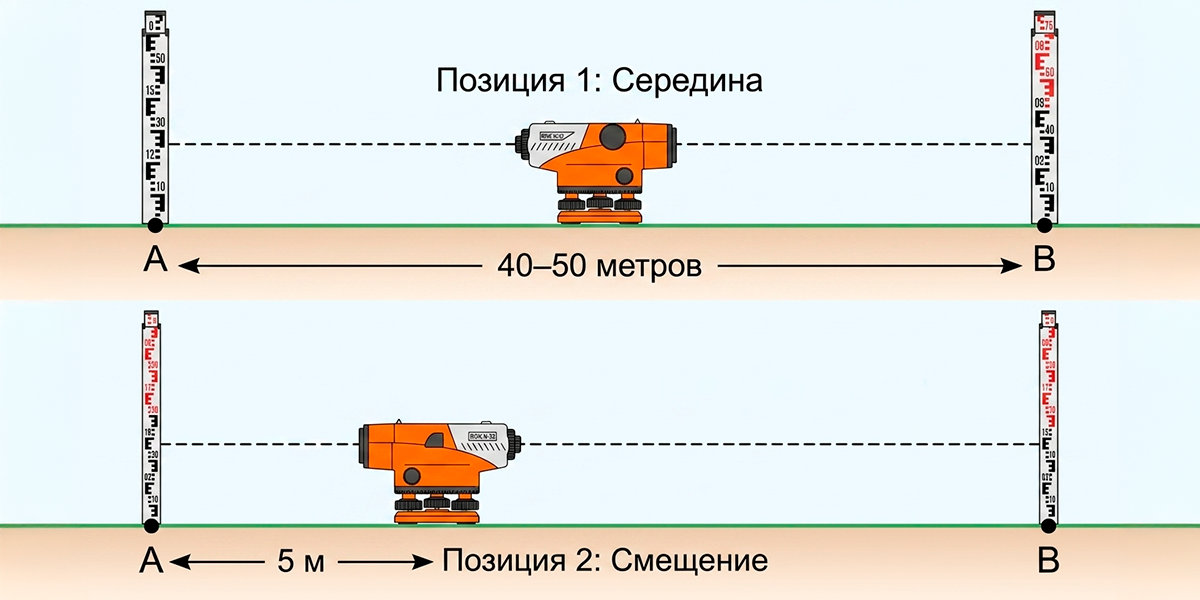

Классическая проверка выполняется методом двойного нивелирования. Установите две точки (А и В) на расстоянии 40–50 метров друг от друга.

1. Поставьте нивелир ровно посередине между ними и возьмите отсчеты по обеим рейкам. Вычислите разность высот (превышение). На этом этапе ошибка угла i одинаково влияет на оба отсчета, поэтому результат будет истинным.
2. Перенесите прибор и установите его максимально близко к рейке А (в 1–2 метрах). Снова снимите показания с обеих точек.

Если разница между полученными превышениями составляет более 3 мм, вашему нивелиру нужна настройка. В противном случае точность считается допустимой для большинства строительных задач.

Как понять, что отклонение допустимое

Для каждого класса точности существуют свои нормы. Например, для технического нивелирования допускается расхождение до 4 мм на 50 метров. Однако, если вы работаете с высокотехнологичным оборудованием, таким как серия N от RGK, стоит стремиться к минимальным значениям, указанным в паспорте. Если после нескольких попыток контроль показывает стабильно большое смещение, значит, пора переходить к регулировке через окулярную часть прибора.

Иногда пользователи сами создают себе проблемы, нарушая технологию проверки. Самая частая ошибка — это установка штатива на мягкий грунт или асфальт, который нагревается на солнце, вызывая микросмещения. Также нельзя забывать про проверку вертикальности рейки: если она наклонена, вы никогда не получите верного считывания. Еще одна ловушка — попытка крутить регулировочные винты слишком сильно. Юстировка — это работа с микронами, здесь не нужно прилагать физическую силу, иначе можно сорвать резьбу или повредить оправу линзы.

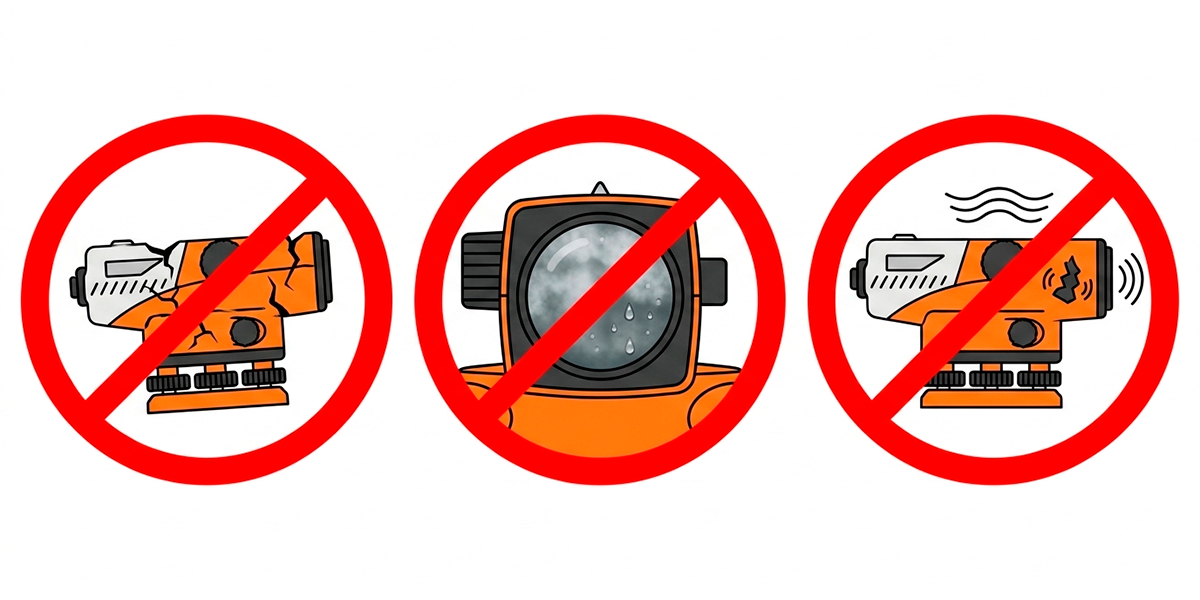

Есть черта, за которую переходить не стоит. Если ваш прибор упал с большой высоты и на корпусе видны вмятины, скорее всего, произошло смещение внутренних линз или повреждение призмы. В такой ситуации обычная подкрутка винтов сетки нитей не поможет — нужно полное восстановление геометрического соответствия всех оптических элементов. Также не стоит пытаться исправить мутную картинку или плохую яркость изображения самостоятельно, протирая внутренние поверхности подручными средствами — вы рискуете поцарапать просветляющее покрытие оптики.

При проблемах с компенсатором или оптикой

Компенсатор и фокусирующая система — это закрытые модули. Если при покачивании прибора внутри слышен подозрительный шум, или маятник постоянно "залипает" в одном положении, не пытайтесь разбирать устройство. В домашних условиях невозможно обеспечить стерильность и точность обратной сборки. Такие деликатные узлы требуют обслуживания в сервисном центре, где есть специальные коллиматорные установки для настройки.

Самостоятельная проверка нивелира — это полезный навык, который экономит время и страхует от грубых ошибок на объекте. Вы вполне можете сами откалибровать сферический уровень или подправить угол i, используя штатный набор из шестигранника и шпильки. Однако помните: регулировки — это лишь часть заботы об инструменте. Для официальных отчетов и гарантии стопроцентной работоспособности лучше раз в год сдавать прибор на осмотр в сервис. Если ваш нивелир требует серьезного вмешательства, профессиональная юстировка и поверка оптического нивелира в сервисном центре компании РУСГЕОКОМ вернут вашему оборудованию заводскую точность.
