Что такое оптический нивелир

Сегодня речь пойдет о приборе, без которого не обходится ни одна серьезная стройка, — об оптическом нивелире. Если вы когда-нибудь задумывались, почему современные небоскребы стоят идеально ровно, а многокилометровые дороги не превращаются в американские горки, то знайте: всё это заслуга точных измерений и этого маленького, но очень важного устройства.

Что такое оптический нивелир? Если говорить совсем просто, то это высокотехнологичный "глаз", который помогает строителям и геодезистам создать абсолютно ровную горизонтальную линию в пространстве. Представьте себе идеальный невидимый уровень, который протянулся на десятки метров. С его помощью мы понимаем, какая точка на земле выше, а какая ниже, и на сколько именно.

Этот прибор незаменим, когда нужно измерить превышение (разность высот) между объектами. Например, решили вы залить фундамент для дома. Как понять, что один угол не будет выше другого на 10 сантиметров? Обычная рулетка тут не поможет, а вот нивелир справится с задачей с ювелирной точностью.

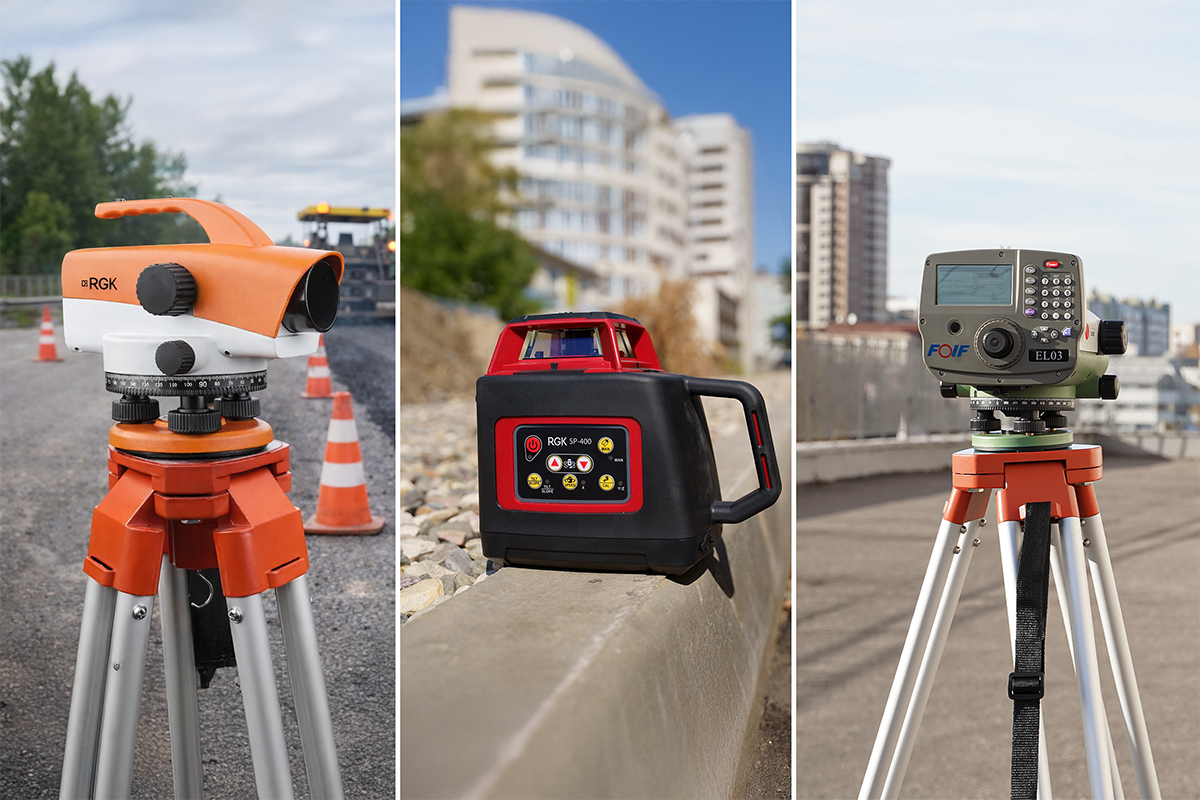

Чем же оптика отличается от других уровней и нивелиров? Лазерный уровень проецирует видимую линию, которую мы видим на стене, но на ярком солнце или больших дистанциях его луч просто теряется. Ротационный лазер — альтернатива оптике, но он в несколько раз дороже и менее точен. Цифровой нивелир сам считывает данные и выводит их на экран, но стоит прилично и требует бережного отношения к электронике. Оптический же вариант — это классика, которая работает за счет линз и вашего зрения. Он не боится севших батареек и капризов погоды. Для тех, кто только начинает свой путь в большом строительстве и ищет легкий старт, идеально подойдет модель RGK C-20. Она сочетает в себе простоту и долговечность, позволяя проводить измерения с погрешностью всего ±2 мм на километр двойного хода.

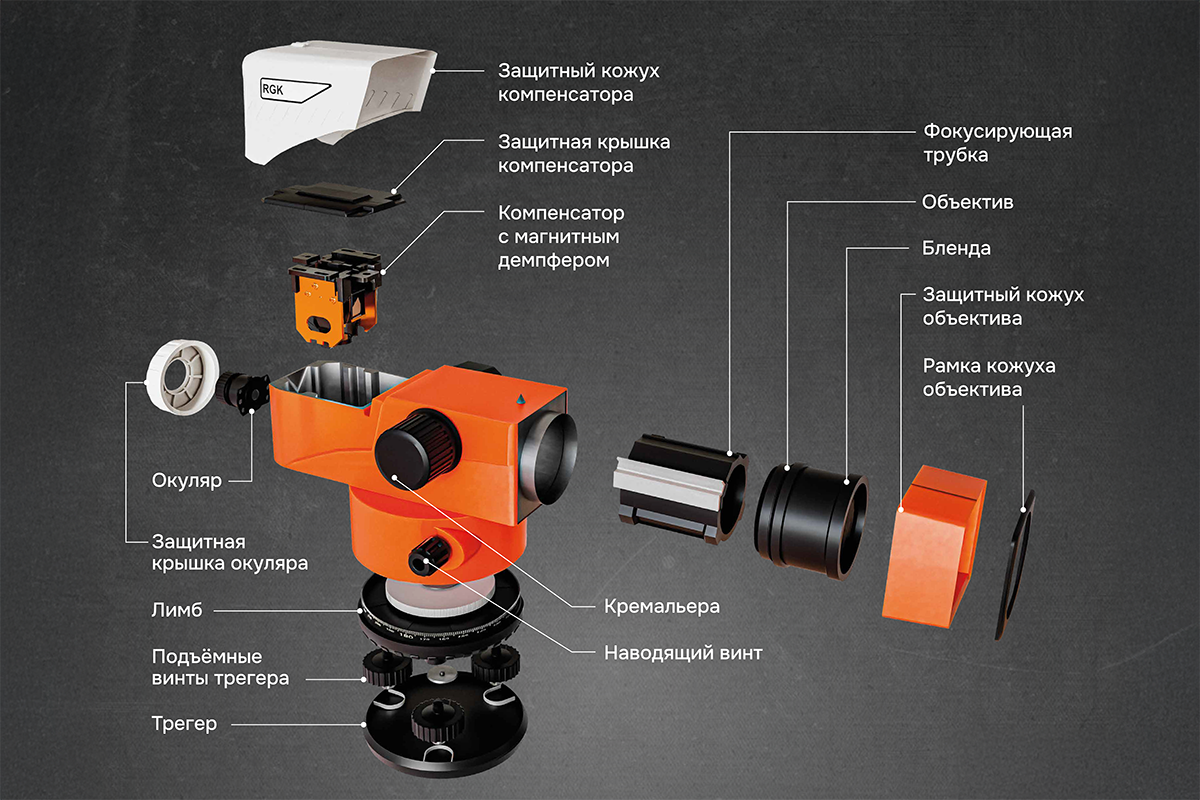

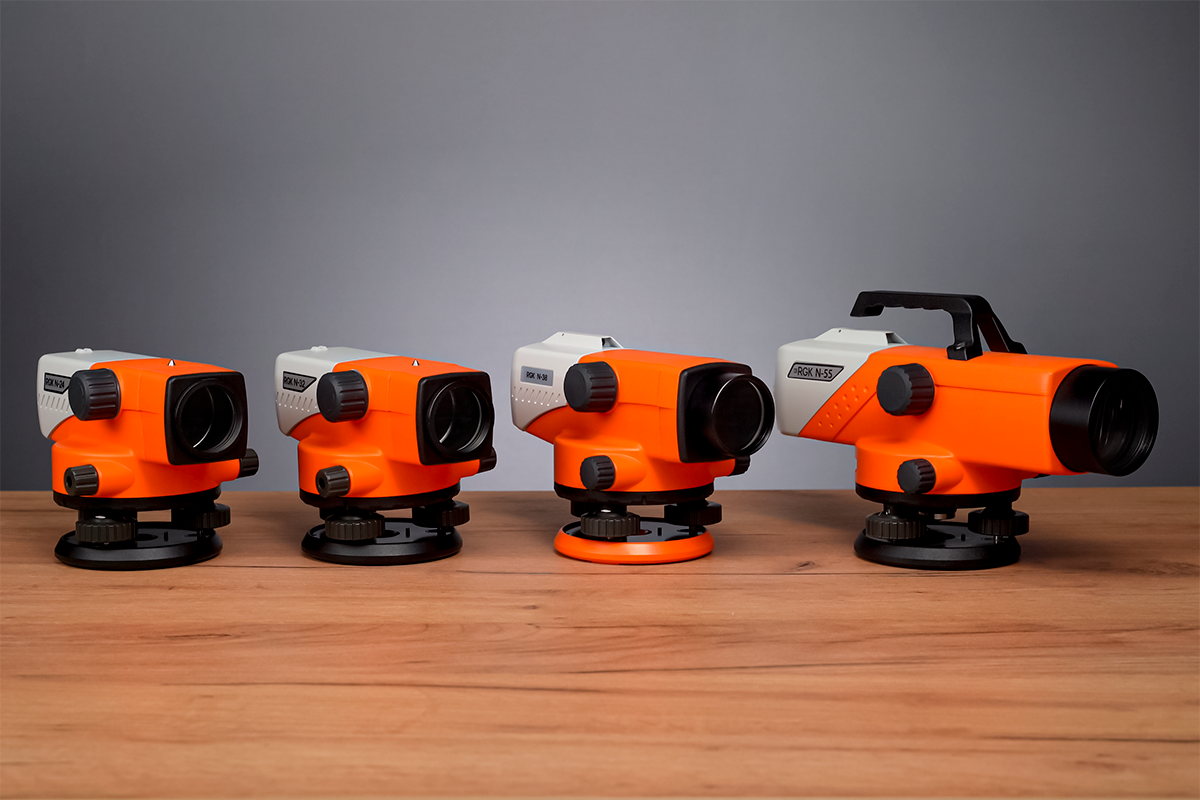

Когда впервые берешь этот инструмент в руки, кажется, что держишь небольшую подзорную трубу. Основным элементом оборудования является зрительная труба с линзами внутри.

Передняя часть — это объектив, который собирает свет, а та, в которую мы смотрим, — окуляр. Чтобы мы видели не просто картинку, а могли делать точные замеры, на линзу нанесена сетка нитей в виде тонкого перекрестия. Именно по этому центру оператор наводится на нужную точку.

Важнейшая деталь современного устройства — компенсатор. Это особый механизм (маятниковый или воздушный), который "подвешивает" линию визирования в воздухе. Даже если ваш штатив немного дрожит от ветра или проезжающего мимо грузовика, компенсатор сам выровняет картинку, чтобы она оставалась строго горизонтальной.

Для первичной настройки на корпусе установлены пузырьковые уровни (круглый и иногда цилиндрический). Сама труба стоит на основании, которое называется трегером. У трегера есть три подъемных винта, вращая которые, вы приводите пузырек воздуха в центр — это значит, что прибор готов к работе. Все эти элементы, управляемые фокусировочным винтом, превращают обычную оптику в прецизионный измеритель.

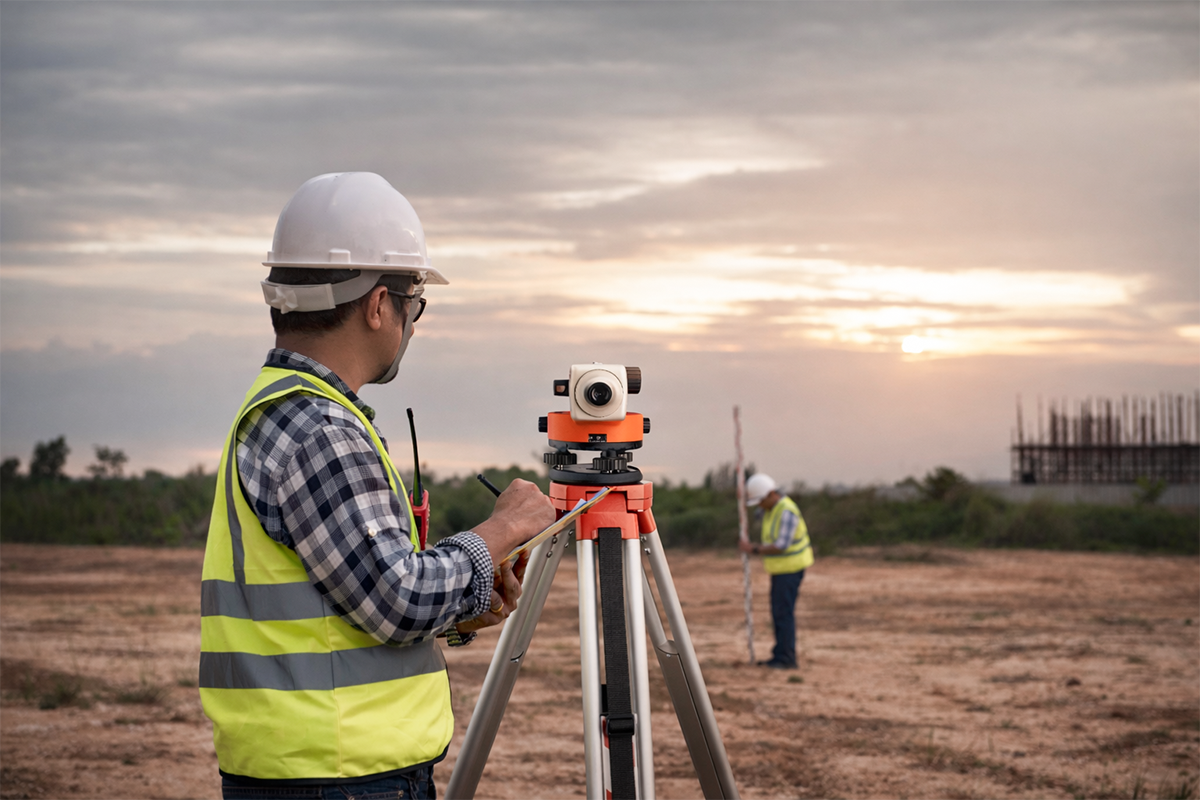

Измерения основаны на процессе, который называется геометрическое нивелирование. Если не пугаться заумных слов, то процесс выглядит так: мы устанавливаем прибор ровно посередине между двумя точками и направляем трубу сначала на одну, а потом на другую.

Как же формируется горизонт? Когда вы выставили прибор по уровням, его визирная ось становится параллельной поверхности земли, а точнее — уровню моря. Внутри вступает в дело компенсатор: он гасит мелкие колебания, удерживая этот виртуальный горизонт неподвижным.

Чтобы понять, какое получилось превышение между точками, нам нужна помощница — нивелирная рейка. Это длинная линейка с делениями. Мы смотрим через прибор на рейку в первой точке и записываем цифру, потом поворачиваем прибор ко второй точке и снова записываем цифру. Вычитаем одно из другого — поздравляю, теперь мы точно знаем разницу высот! А если воспользоваться специальными нитями в окуляре, которые называются стадиометрическим дальномером, можно даже примерно вычислить расстояние до объекта без всяких рулеток.

Многие думают, что нивелир показывает сразу высоту над уровнем моря. Но нет, он дает нам только относительные значения. Его главные задачи:

1. Отметки высот относительно выбранного вами "нуля" (репера).
2. Перепады уровней между разными участками площадки.
3. Контроль горизонтальности фундамента, пола или перекрытий.
4. Проверка плоскостей на предмет их идеальной ровности.

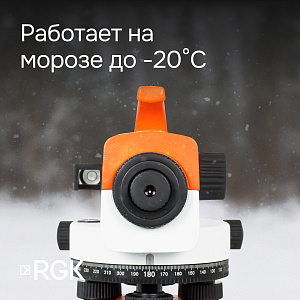

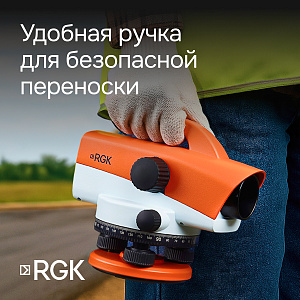

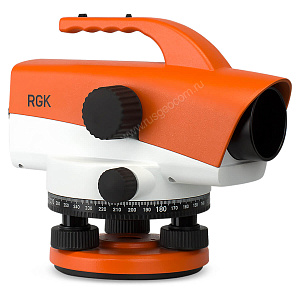

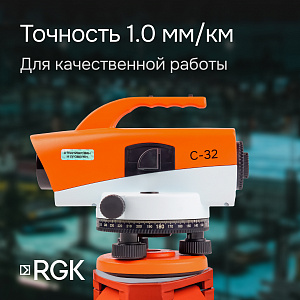

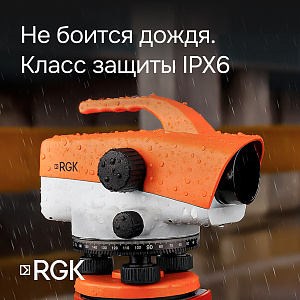

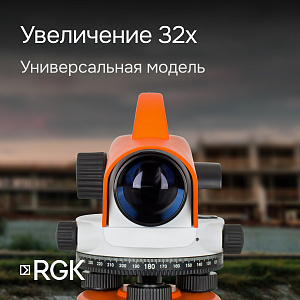

Работая с таким помощником, как RGK C-32, вы получаете кристально четкое изображение благодаря 32-кратному увеличению. Это позволяет увидеть мельчайшие деления на рейке даже на большом удалении, что критически важно для контроля качества на стройплощадке.

В мире строительного оборудования существует четыре основных вида нивелиры лазерные, ротационные, цифровые и оптические модели. Лазерные — это отличные помощники для внутренних отделочных работ, когда нужно быстро поклеить обои или повесить полку. Ротационные, как было сказано выше, могут заменить оптику на некоторых объектах, но они значительно дороже и, при прочих равных, менее точны, хотя и вполне укладываются в допуски определенных задач. Цифровые — выбор тех, кто ведет масштабные стройки, контролирует положение ответственных конструкций и хочет исключить человеческий фактор при записи данных, ведь они сами считывают штрих-коды с реек.

Но почему же, несмотря на обилие электроники, специалисты до сих пор выбирают именно оптический нивелир? Ответ кроется в надежности. Он не требует зарядки, не глючит на морозе и обеспечивает стабильную точность там, где лазерный луч расплывается на солнце. Для серьезного строительства и изысканий на открытом воздухе оптика остается проверенным выбором, безотказным, доступным и точным.

Выбирая инструмент, важно смотреть на его класс. Бывают технические модели для частного сектора и суперточные приборы для возведения мостов и дорог. Ключевая характеристика — среднеквадратическая ошибка (СКО) на 1 км двойного хода. Чем меньше это число, тем круче прибор.

Важна и кратность увеличения. Например, RGK N-32 — это настоящий хит продаж с 32-кратной оптикой и точностью ±1 мм, что позволяет использовать его даже при создании государственных нивелирных сетей II класса. Также стоит обратить внимание на диапазон работы компенсатора и рабочую дистанцию — от этого зависит, как часто вам придется переставлять штатив.

Сфера использования этого оборудования просто огромна. В крупном строительстве без него не залить ни одну плиту перекрытия. В геодезии нивелир нужен для составления карт рельефа, а в дорожных работах — чтобы асфальт лежал ровно и по нему правильно стекала вода.

Ландшафтные дизайнеры используют устройство для благоустройства территорий, создания каскадных садов и ровных газонов. Даже в частном строительстве, когда вы просто хотите поставить забор или беседку, этот прибор сэкономит вам кучу нервов. Чтобы не собирать оборудование по частям, профессионалы часто выбирают комплект RGK N-32 + штатив S6-N + рейка AMO S3. Это готовое решение "три в одном", которое позволяет сразу выйти в поле и приступить к работе с выгодой и комфортом.

Деления рейки могут сбить с толку новичка. Обычно там используется так называемая Е-шкала, где каждый штрих равен 1 сантиметру. Пять таких штрихов объединяются в блок, похожий на букву Е.

Как правильно считывать показания? Мы смотрим, где средняя горизонтальная нить пересекает рейку. Если она находится на отметке 12, а затем идут три черных штриха и половинка четвертого, наш отсчет — 1235 мм. Типичные ошибки при считывании — это перепутанные дециметры или перевернутая картинка. Тут дело в том, что некоторые старые приборы переворачивают изображение вверх ногами, но современные модели дают прямое изображение.

Давайте честно взвесим все "за" и "против" этого инструмента. К неоспоримым преимуществам относятся:

• Высокая точность, недоступная бюджетным лазерам.
• Абсолютная надежность и прочный корпус.
• Независимость от батарей и внешнего питания.
• Устойчивость к любым погодным условиям: от жары до ливней.

Но есть и ограничения. Для работы обязательно требуется оператор с навыками, т. к. нужно уметь правильно брать отсчет. В одиночку измерения провести сложно — кто-то должен держать рейку на дальней точке. Также скорость работы будет чуть ниже по сравнению с ротационными лазерными нивелирами.

Выбор зависит исключительно от ваших задач. Если вам нужно построить небольшую дачу, не стоит переплачивать за космическую точность. А вот для серьезных объектов, дорог или больших фундаментов экономить нельзя.

Обращайте внимание на класс точности и кратность. Если планируются работы на больших дистанциях свыше 50–100 метров, то выбирайте модель с мощным увеличением, например RGK N-38. У этого прибора 38-кратная оптика, светосильный объектив диаметром 46 мм и погрешность всего ±0,7 мм на километр. Это уже профессиональное геодезическое оборудование, которое отлично показывает себя даже в сумерках или глубоких котлованах. Также проверьте защиту корпуса от пыли и влаги — стандарт IPX6 будет оптимальным вариантом для суровых строек.

Почему кратность связана с дальностью? Нивелир с мощным увеличением упрощает взятие отсчетов с рейки на большом расстоянии, с ним вам будет проще разглядеть высотные отметки. Благодаря этому с одной позиции получится отснять больше точек, а вдобавок к этому вы сможете реже переставлять нивелир, экономя время.

Не забывайте и про комфорт: работа в полях часто длится от рассвета до заката, и здесь эргономика выходит на первый план. Чтобы к вечеру не чувствовать себя как выжатый лимоном, выбирайте легкие и компактные приборы. Например, RGK C-20 весит всего 1,3 кг, что вместе с плавными наводящими винтами позволяет комфортно трудиться всю смену. В целом, оборудование весом до 2 кг спроектировано так, чтобы не обременять специалиста в долгих пеших переходах.

Еще один секрет неутомимости — качество картинки. В моделях вроде RGK N-32 используется первоклассная оптика с прямым изображением, которая ощутимо снижает нагрузку на зрение при длительном визировании. А такие важные детали, как прорезиненный винт фокусировки и плавный ход всех органов управления, позволяют настраивать резкость буквально кончиками пальцев, превращая утомительные замеры в процесс, от которого не устают ни руки, ни глаза.

Помимо самого нивелира, в вашем арсенале должны быть:

1. Нивелирная рейка (лучше телескопическая алюминиевая).
2. Прочный штатив с плоской головкой или сферической головкой, которая удобнее для нивелиров.
3. Кейс для безопасной транспортировки.
4. Набор для чистки оптики, ведь пыль — главный враг линз.

Не забывайте, что раз в год любому прибору нужна поверка и юстировка в сервисном центре, чтобы подтвердить его точность. Это как техосмотр для машины — залог того, что ваши измерения будут безупречны. В сложных изысканиях могут также понадобиться лазерные дальномеры для вспомогательных работ.
