Отличие высокоточных оптических нивелиров от обычных

Ключевое различие заключается в средней квадратической погрешности (СКО): высокоточные нивелиры обеспечивают отклонение до 1 мм на 1 км двойного хода, в то время как обычные (технические) модели допускают 2–5 мм. Высокоточные устройства оснащены оптикой с увеличением от 38х до 55х и требуют использования специальных инварных реек для минимизации теплового расширения. Далее мы подробно разберем конструктивные нюансы, требования к аксессуарам и сценарии использования каждого типа оборудования.

Данное сравнение подготовлено на основе глубокого анализа технических характеристик современных линеек оборудования, многолетнего опыта поставок и отзывов профессиональных геодезистов.

Основная задача любого нивелира — определение разности высот между точками, однако требования к качеству этого результата могут кардинально различаться. В геодезической иерархии принято деление на классы точности, где высокоточные оптические нивелиры занимают высшую ступень, соответствуя I и II классам государственных сетей. Обычные, или технические, модели предназначены для менее ответственных работ, где допустимая погрешность выше.

Основные различия по точности и конструкции

Главный технический показатель, по которому различаются приборы, — это СКО на километр двойного хода. Для высокоточного класса это значение составляет не более 0,5–1 мм. Обычный оптический нивелир, такой как RGK N-24, обеспечивает точность около 2 мм, чего вполне достаточно для частного строительства или ландшафтных работ.

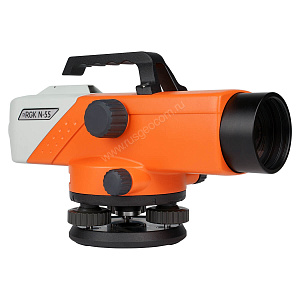

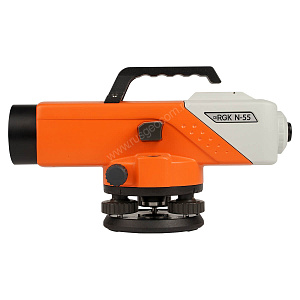

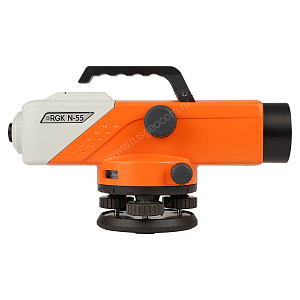

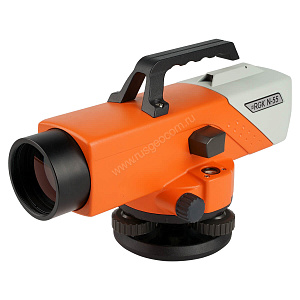

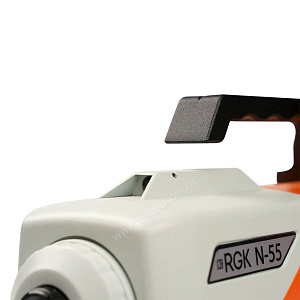

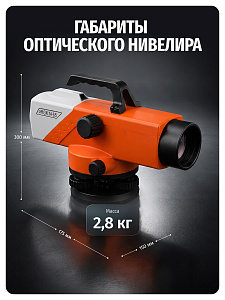

Конструктивно высокоточные модели выделяются мощной зрительной трубой. Если в технических устройствах стандартное увеличение составляет 20–24 крат, то прецизионные высокоточные нивелиры могут похвастаться кратностью 38х и выше. Например, модель RGK N-55 обладает уникальным для своего класса 55-кратным увеличением, что позволяет детально считывать информацию с рейки на больших дистанциях.

Когда нужен высокоточный нивелир, а когда достаточно обычного

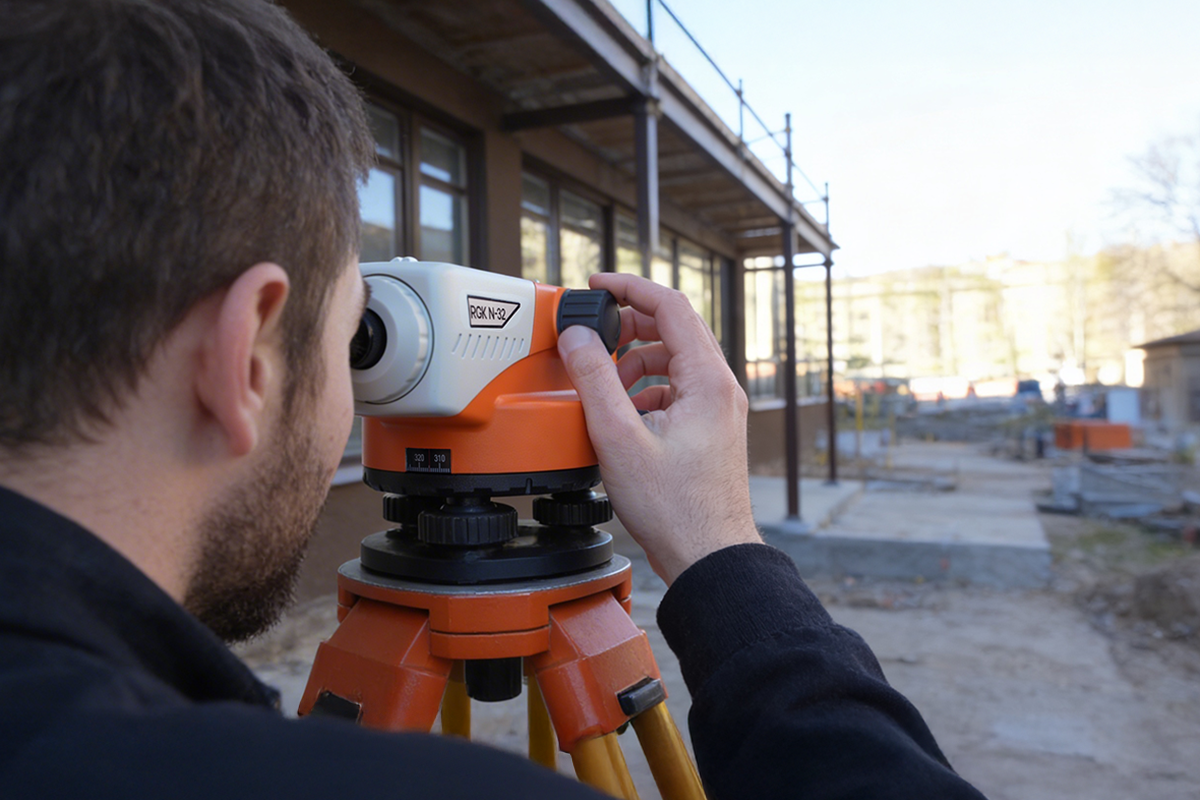

Выбор зависит от того, какая область применения является приоритетной для вашей работы. Обычного нивелира RGK N-32 с точностью 1 мм/км и 32-кратным увеличением хватает для большинства задач на стройплощадке: заливки фундамента, установки опалубки или контроля ровности стен. Такие устройства неприхотливы, имеют прочный корпус и часто используются даже в бытовых нуждах.

Однако существуют геодезические задачи, где допустимая погрешность жестко ограничена. К ним относятся:

• Наблюдение за деформациями и осадкой фундаментов крупных промышленных сооружений.
• Монтаж сложного технологического оборудования, турбин или станков, где линии плоскости должны быть выверены до долей миллиметра.
• Создание государственных нивелирных сетей I и II классов (высокоточное нивелирование).

Для таких прецизионных работ необходимы специализированные приборы, такие как RGK N-05, обеспечивающий погрешность всего 0,5 мм/км.

Основное преимущество заключается в гарантированном результате при работе со сверхмалыми допусками. Высокоточное оборудование — это не просто оптика с большим зумом, это комплекс инженерных решений для нейтрализации внешних помех.

Точность, стабильность и надежность измерений

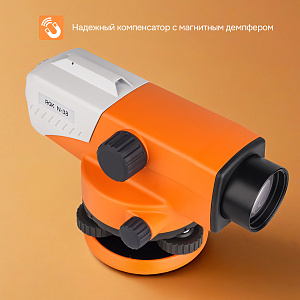

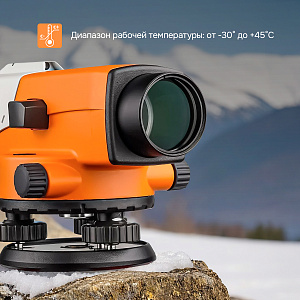

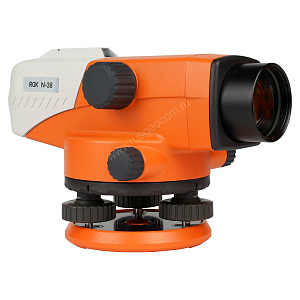

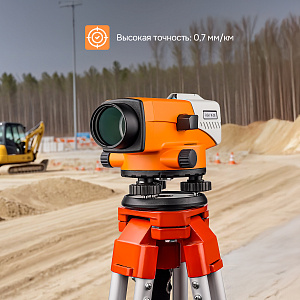

В высокоточных моделях, таких как RGK N-38, используется просветленная оптика и светосильные объективы большого диаметра, что дает светлое и четкое изображение даже в сумерках или туннелях. Это критически важно, так как при кратности 38х или 55х любое затемнение линз сделает работу невозможной.

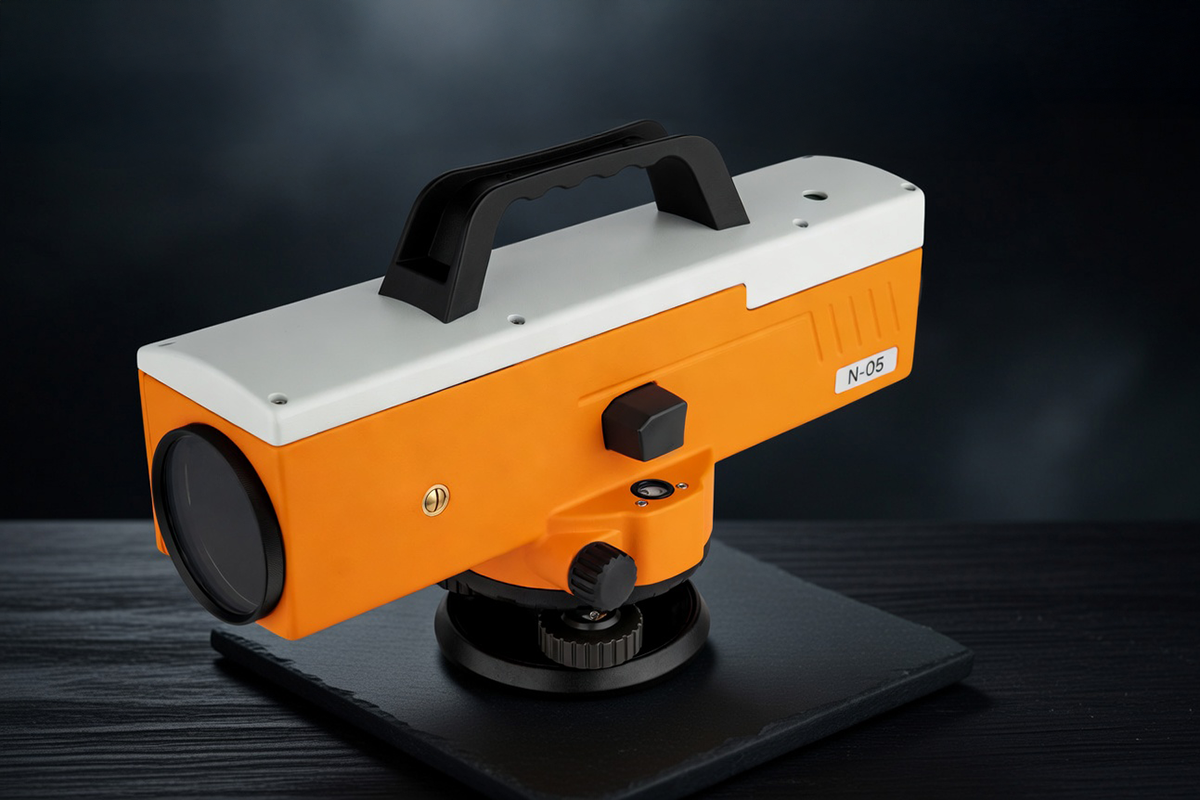

Корпус прецизионных устройств часто имеет специальную теплоизоляцию, чтобы разность температур внутри и снаружи не влияла на положение оптических элементов. Светлое покрытие верхней части, как у модели N-05, способствует меньшему нагреву на солнце, что минимизирует температурные отклонения.

Почти все современные оптические нивелиры оснащены автоматическим компенсатором. Это устройство поддерживает линию визирования в горизонтальном положении, даже если сам прибор имеет небольшой наклон.

Как компенсатор влияет на результаты измерений

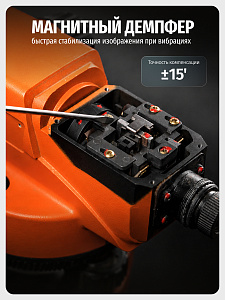

В высокоточных нивелирах используется маятниковый компенсатор с магнитным демпфером. Магнитный блок эффективно гасит вибрации, вызванные работой тяжелой строительной техники или близостью оживленных дорог. Без качественного демпфирования сетка нитей может дрожать, делая невозможным точное считывание высоты.

В модели RGK N-05 также предусмотрена кнопка контроля работоспособности компенсатора, которая позволяет убедиться, что система не "залипла" и выдает верные показания. Это повышает общий уровень доверия к полученным данным.

Геодезические изыскания требуют системного подхода, где нивелир является центральным элементом. В отличие от таких приборов, как тахеометры или GNSS-приемники, оптический нивелир предоставляет наиболее точные вертикальные данные в светлое время суток.

Где используются высокоточные модели

Высокоточные модели находят применение в наукоемких областях: от контроля строительства мостов и плотин до метрологической поверки других измерительных инструментов. При выполнении работ на особо важных объектах часто используются контроллеры и специализированные цифровые системы, но классическая оптика остается эталоном надежности благодаря отсутствию зависимости от электроники.

Если вы ищете оборудование для профессионального использования, каталог Русгеоком предлагает широкий выбор. К высокоточному классу (I и II класс точности) относятся следующие комплектующие и устройства:

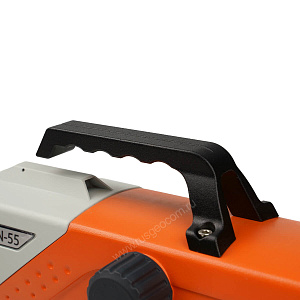

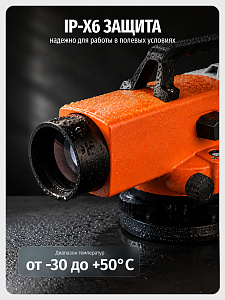

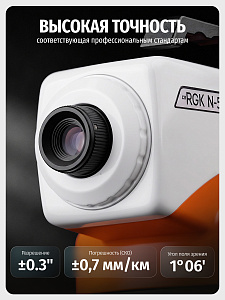

1. RGK N-55 — лидер по кратности (55х) с СКО 0,7 мм/км.

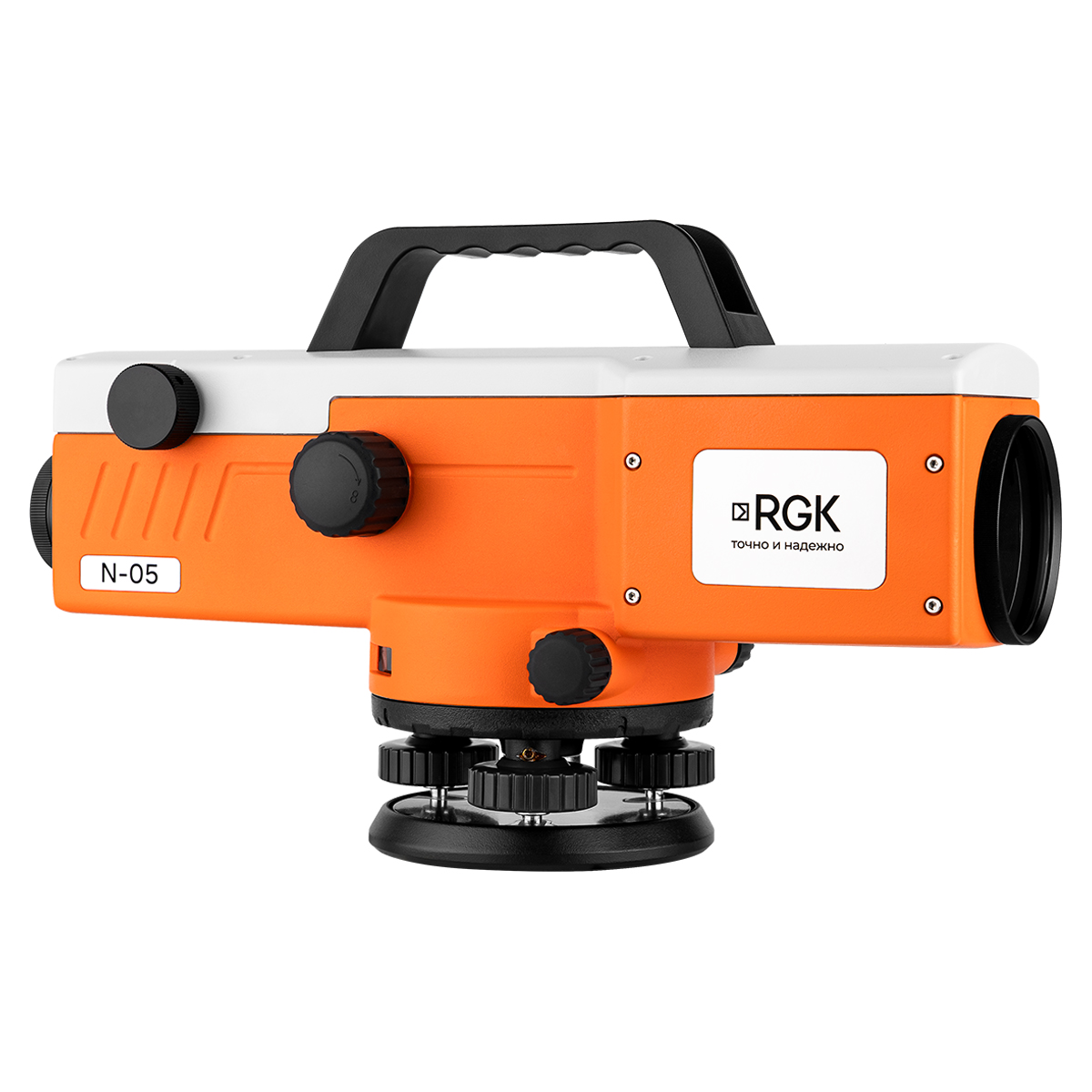

2. RGK N-05 — прецизионный инструмент с погрешностью 0,5 мм/км, оснащенный микрометрической пластиной для считывания показаний с разрешением до 0,05 мм.
3. RGK N-38 — оптимальный вариант для строительства крупных объектов с увеличением 38х.

Для сравнения, стандартные ротационные лазерные уровни или построители плоскостей, несмотря на удобство, не могут обеспечить сопоставимую точность на больших дистанциях.

Покупка самого прибора — это лишь половина дела. Для высокоточного нивелирования критически важны правильно подобранные аксессуары.

Ключевые характеристики и требования к комплектации

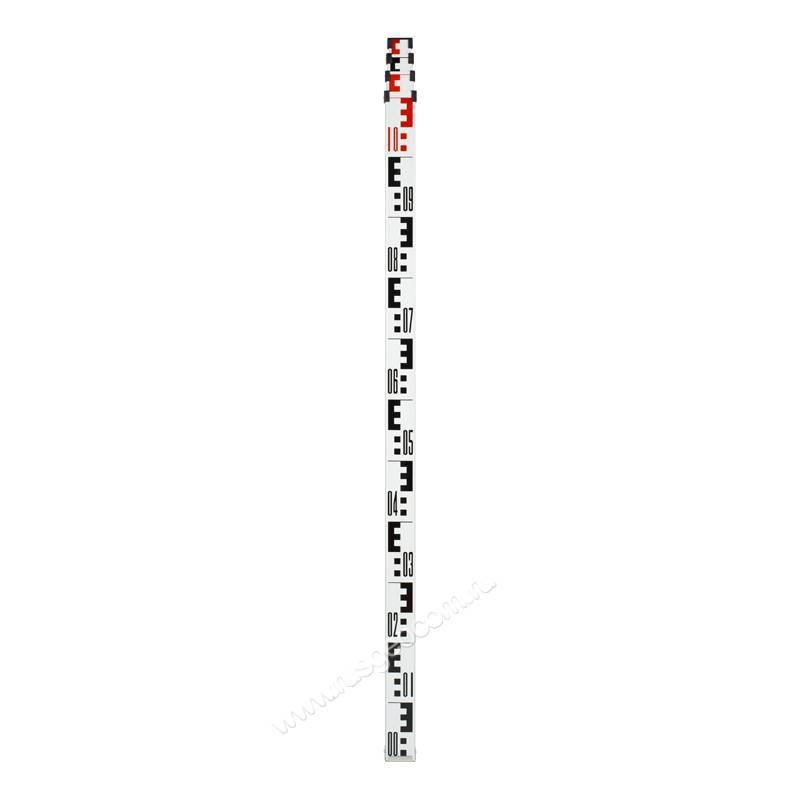

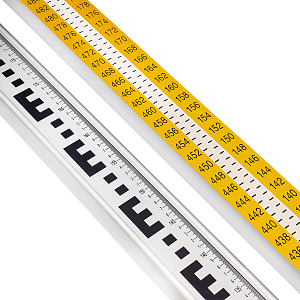

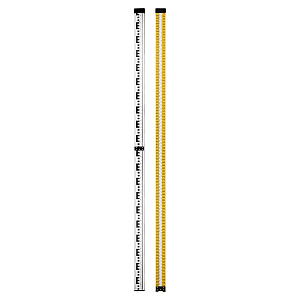

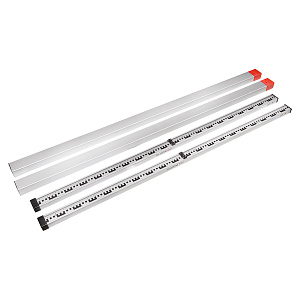

Для достижения заявленной паспортной точности (например, ±0,5 мм/км) обычные алюминиевые телескопические рейки не подходят. Вам потребуется комплект инварных реек, таких как RGK INVAR 102. Инвар — это сплав с практически нулевым коэффициентом теплового расширения, что исключает ошибки при изменении температуры воздуха.

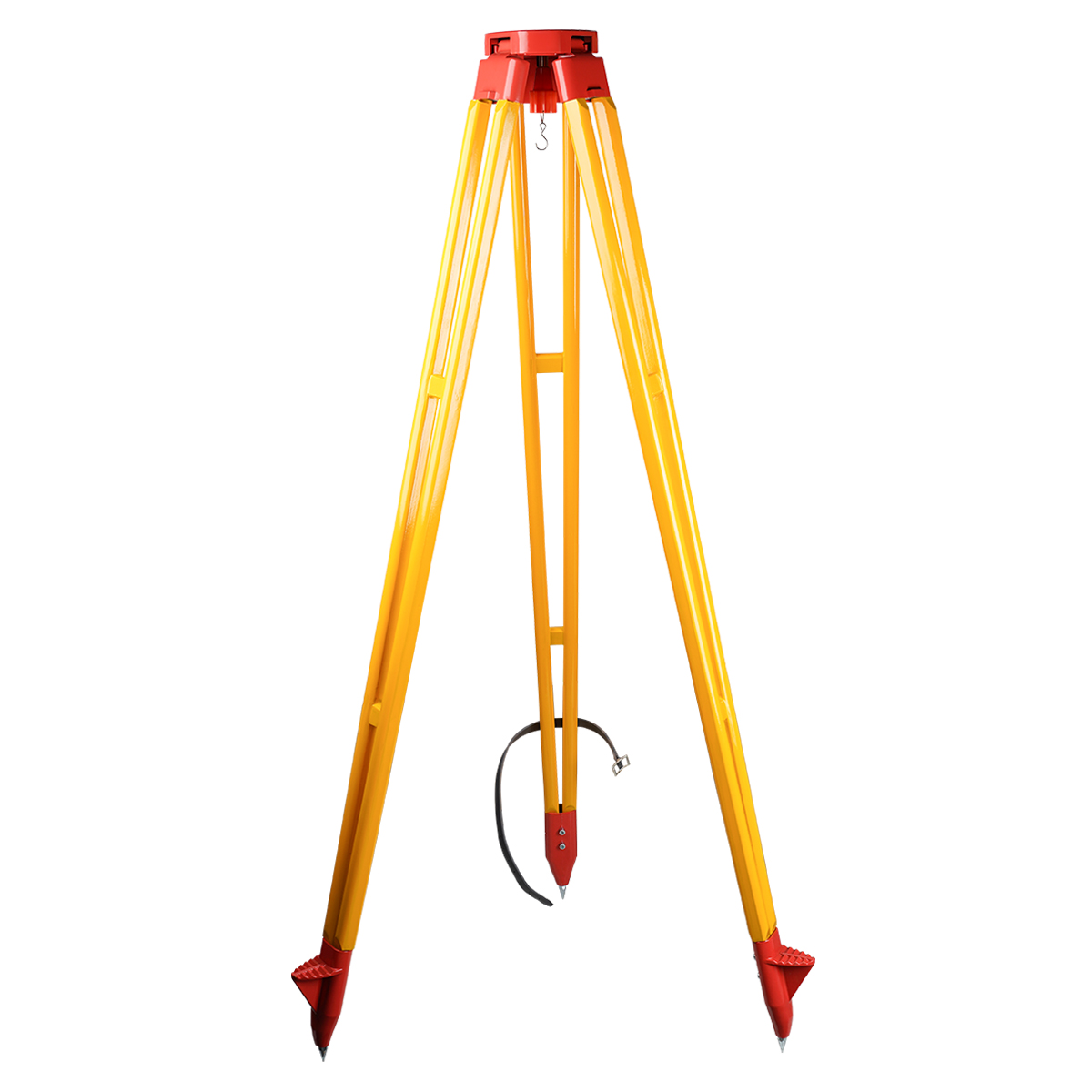

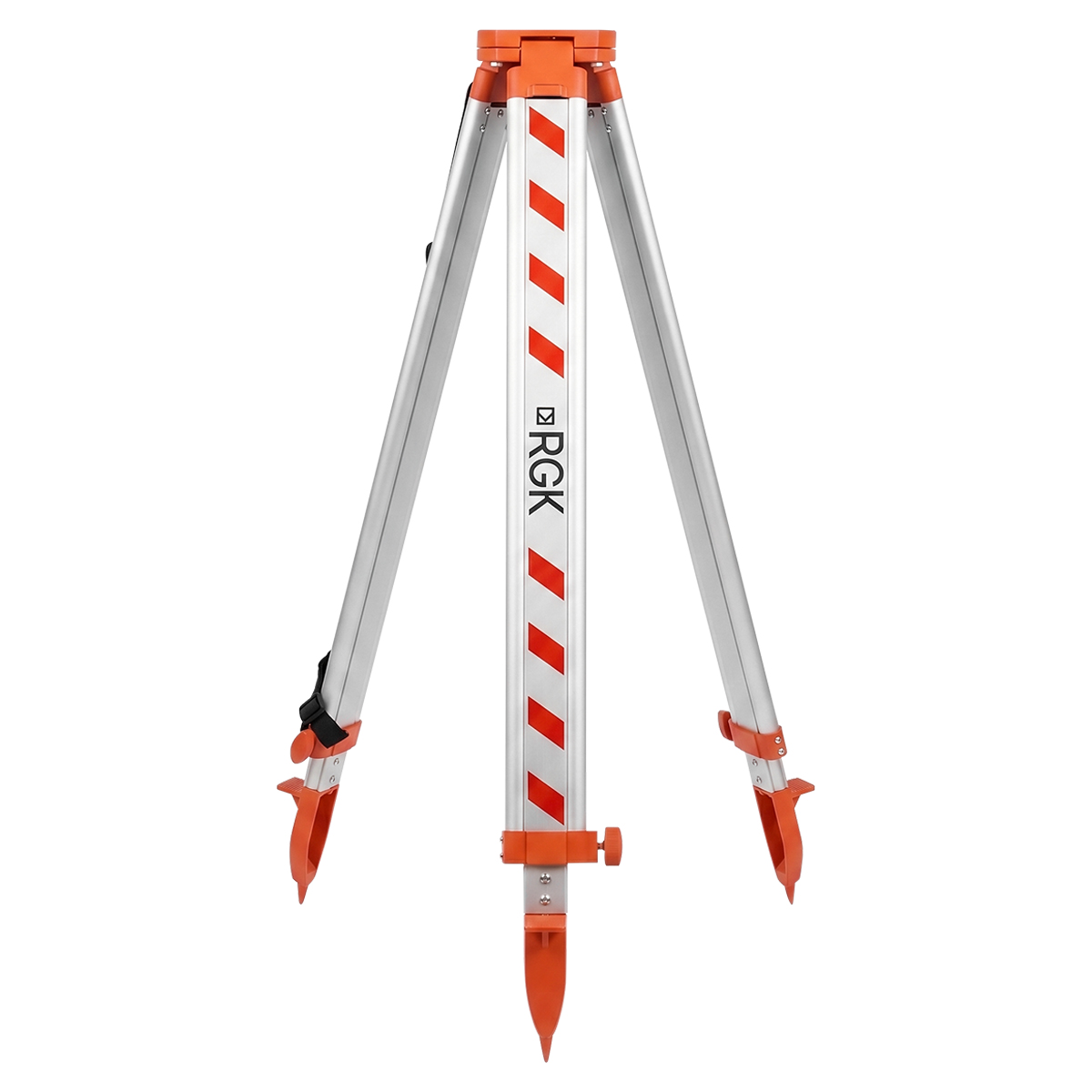

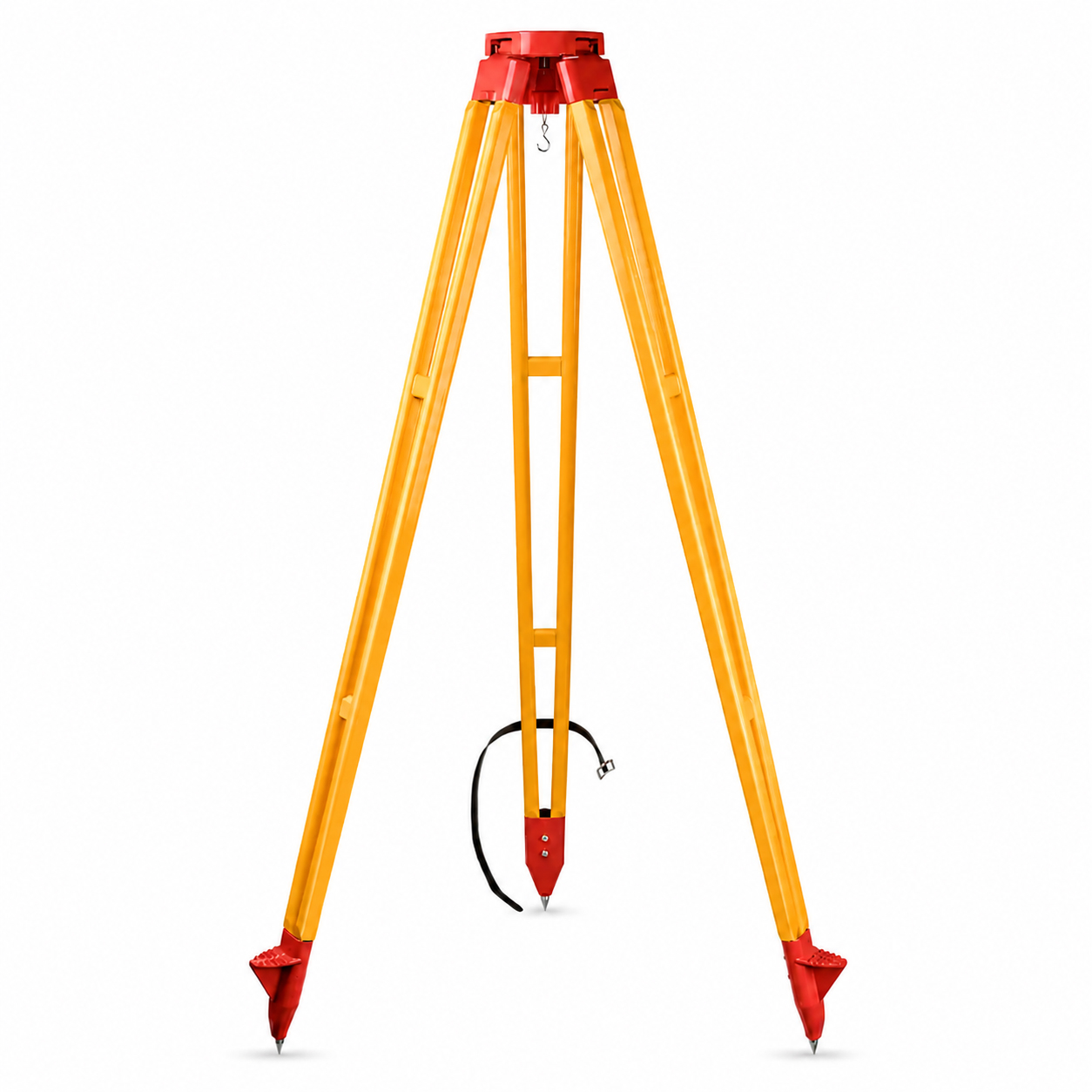

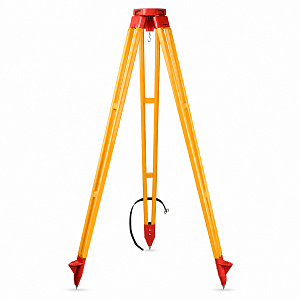

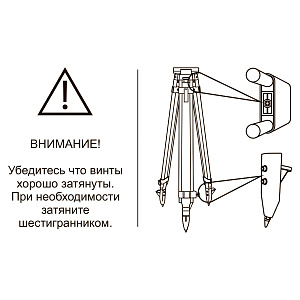

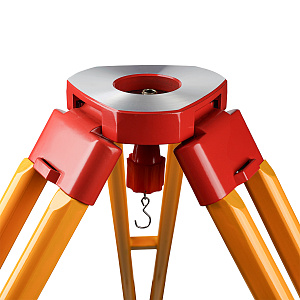

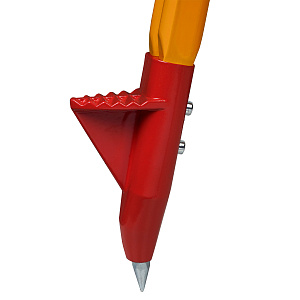

Также стоит обратить внимание на штативы. Если для обычного нивелира RGK N-24 подойдет легкий алюминиевый RGK S6-N, то для высокоточных работ лучше использовать деревянный нераздвижной штатив RGK ST15. Древесина лучше металла гасит микровибрации и стабильнее при температурных колебаниях.
