Наземное лазерное сканирование в геодезии: когда оно действительно нужно, что дает и как выбрать метод съемки

Наземное лазерное сканирование (НЛС) — это бесконтактный метод получения точных цифровых данных об объекте в виде облака точек с миллиметровой погрешностью. Технология незаменима для реконструкции сложных зданий, создания BIM-моделей и контроля строительства, так как работает в разы быстрее традиционных геодезических методов. Она позволяет оцифровать реальность даже ночью или в опасных зонах, исключая человеческий фактор. Обо всех нюансах выбора оборудования, этапах работ и тонкостях выбора подрядчика читайте далее.

Если объяснять максимально просто, то НЛС — это своего рода "фотоаппарат с дальномером, который вместо картинки фиксирует реальное пространственных положение каждого миллиметра поверхности. В основе лежит принцип дистанционного измерения: прибор выпускает лазерный луч, который отражается от препятствия и возвращается назад.

Что фиксирует сканер: расстояния, углы, облако точек

Современная съемочная система НЛС-сканирования работает с невероятной скоростью, производя до миллиона измерений в секунду. Для каждой точки прибор вычисляет расстояние с помощью импульсного или фазового дальномера, а также фиксирует вертикальные и горизонтальные углы. В результате формируется массив данных, называемый облаком точек. Каждая точка в этом облаке имеет свои точные координаты (X, Y, Z), а также несет информацию об интенсивности отраженного сигнала.

Нередко приборы оснащаются встроенной цифровой камерой, что позволяет окрашивать каждую точку в её реальный цвет (RGB). Это делает итоговый скан не просто набором цифр, а фотореалистичным изображением, которое можно вращать и измерять.

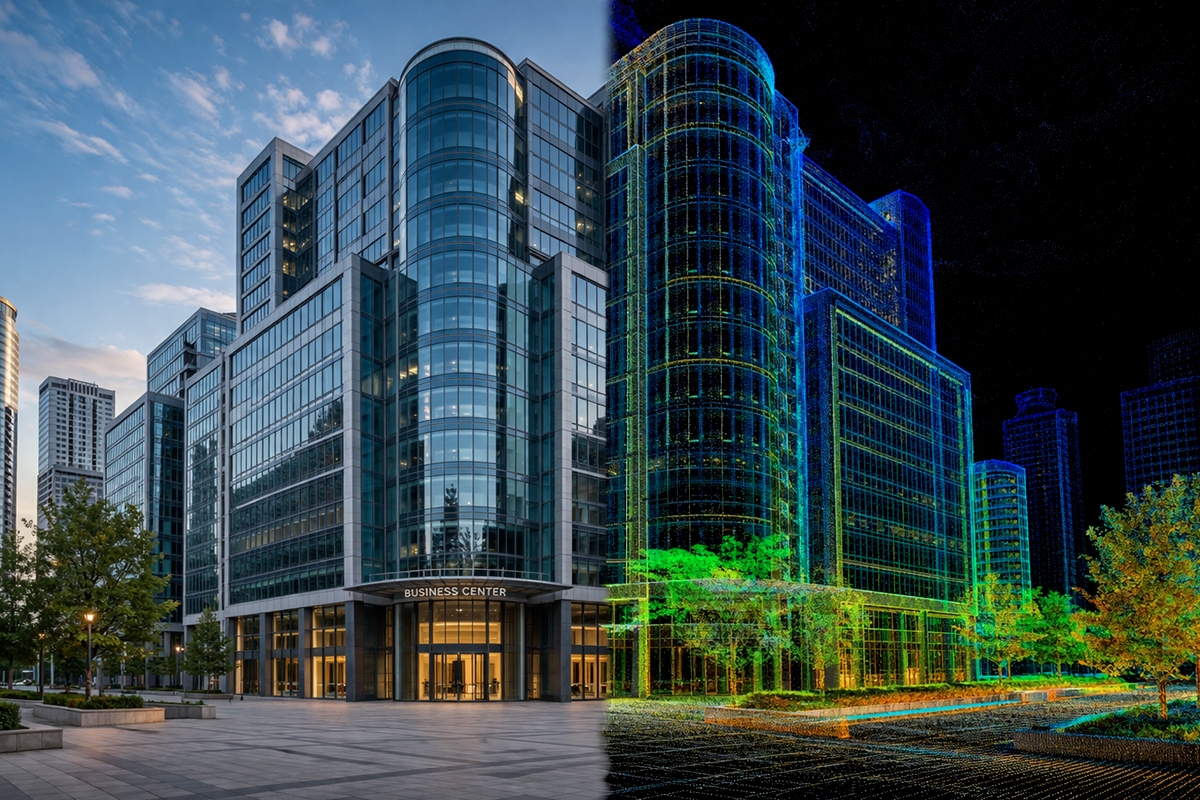

Как формируется цифровая модель объекта

Полученное облако — это фундамент, на котором строится трехмерное представление объекта. Специальный программный комплекс обрабатывает миллионы точек, объединяя их в единую систему. На этом этапе поверхность объекта обрастает геометрией, превращаясь в полноценную цифровую модель. Такая визуализация в реальном времени позволяет инженеру сразу увидеть любые отклонения и детали сооружений, которые невозможно зафиксировать обычными способами.

Чем НЛС отличается от тахеометрической съемки и фотограмметрии

Традиционный тахеометр измеряет точечно: специалист сам выбирает, какие элементы важны. Лазерный же метод дает сплошное покрытие, не пропуская ни одного сантиметра. Если сравнивать с фотограмметрией, то фотограмметрическая обработка сильно зависит от освещения и требует нескольких центров проектирования для определения объемов. Сканеры же — это активные системы, которые сами излучают свет, поэтому съемка может проводиться даже в полной темноте подвалов или тоннелей.

Если вы планируете обновить свой парк оборудования, рекомендуем обратить внимание на наземные лазерные сканеры в нашем каталоге.

Как заказчику подготовить ТЗ на НЛС?

Для получения качественного результата рекомендуем следовать простому чек-листу:

1. Четко укажите объекты и цель изысканий (например, реконструкция или реставрация).
2. Опишите ожидаемый формат результата: нужно ли вам "сырое" облако или готовые чертежи и материалы для проектирования.
3. Зафиксируйте необходимую погрешность измерений и систему привязки (МСК или локальная).
4. Обязательно выделите зоны, которые требуют особой детализации (например, фасад или сложные технологические узлы).
5. Укажите удобные для вас форматы файлов и сроки, учитывая время на камеральную обработку.
6. Пропишите все ограничения доступа на территорию и график работы объекта.

Несмотря на все преимущества, НЛС — это высокоточный инструмент, использование которого должно быть обосновано сложностью задачи.

Реконструкция, реставрация и обследование зданий

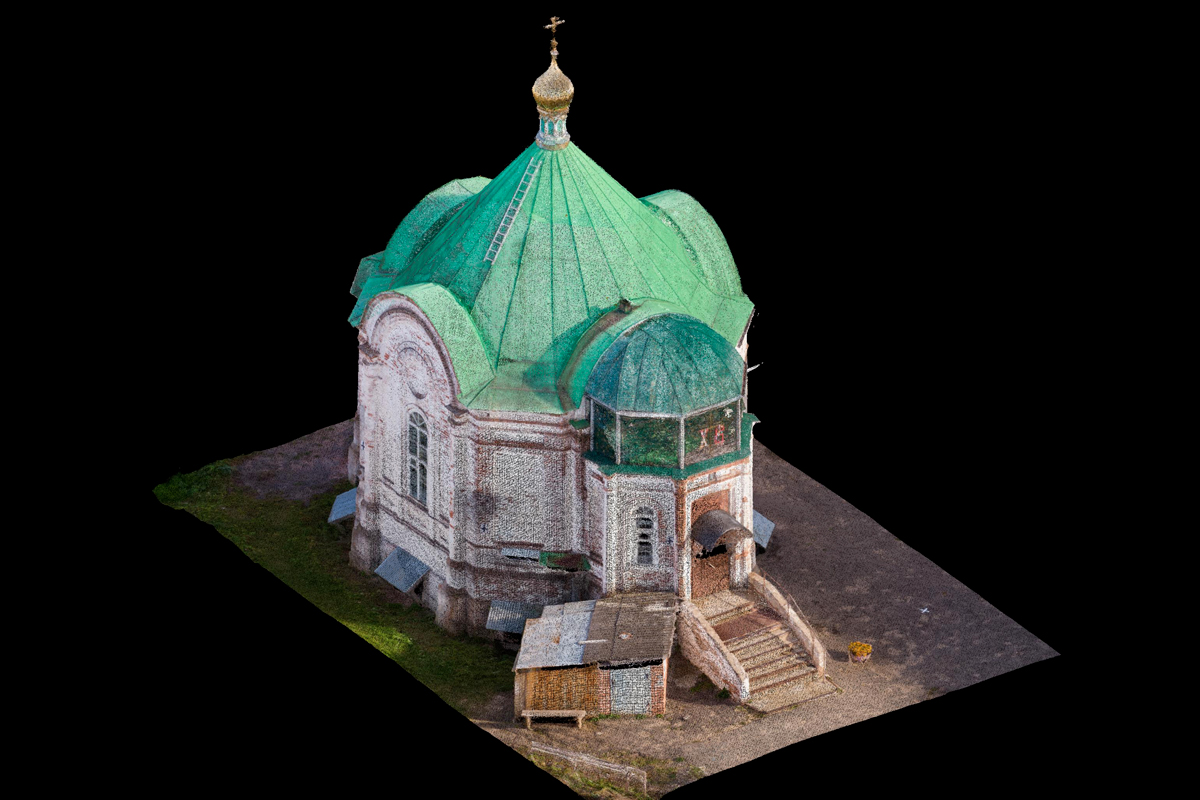

Для объектов культурного наследия и старинных памятников НЛС незаменимо. Оно позволяет зафиксировать все трещины, деформации и элементы архитектуры без физического контакта с хрупкими поверхностями.

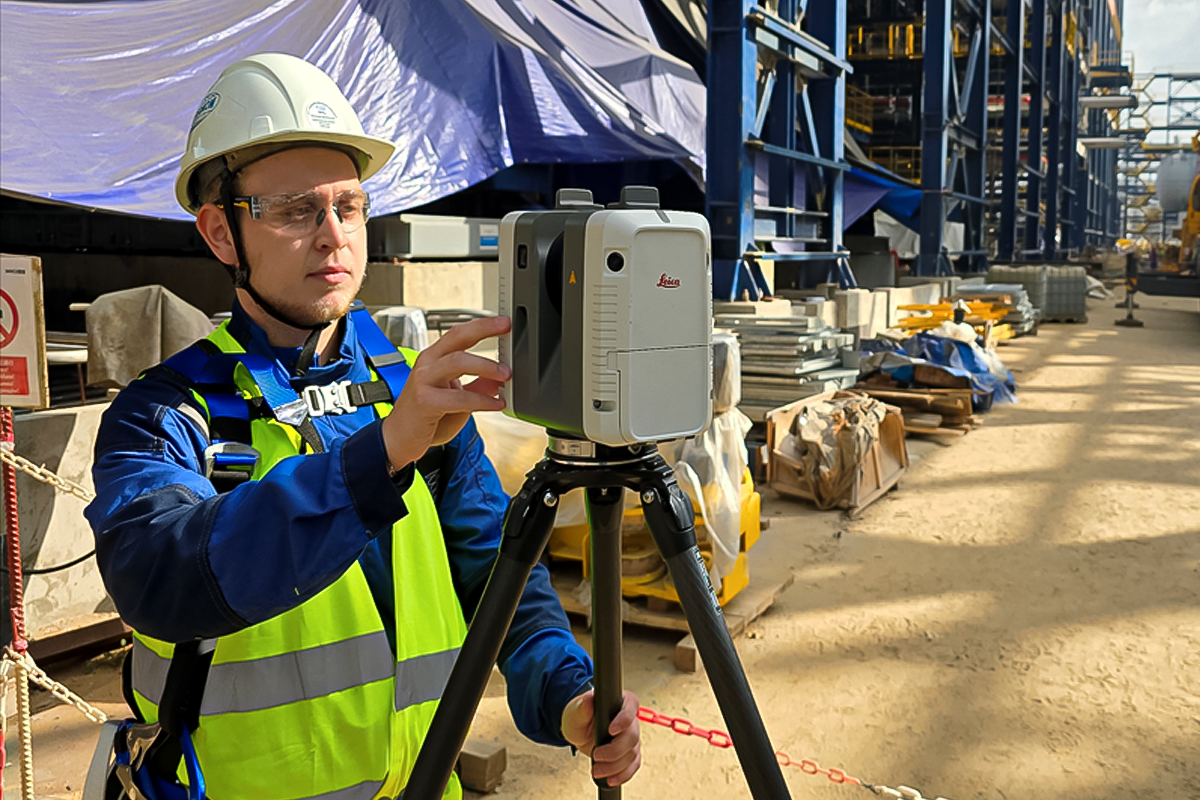

Исполнительная съемка и контроль отклонений

В процессе строительства сканирование помогает мгновенно сравнить фактически построенные конструкции с проектной документацией.

BIM-проекты и цифровые двойники

Создание точной основы для информационного моделирования невозможно без актуальных пространственных данных.

Промышленные объекты и сложные системы

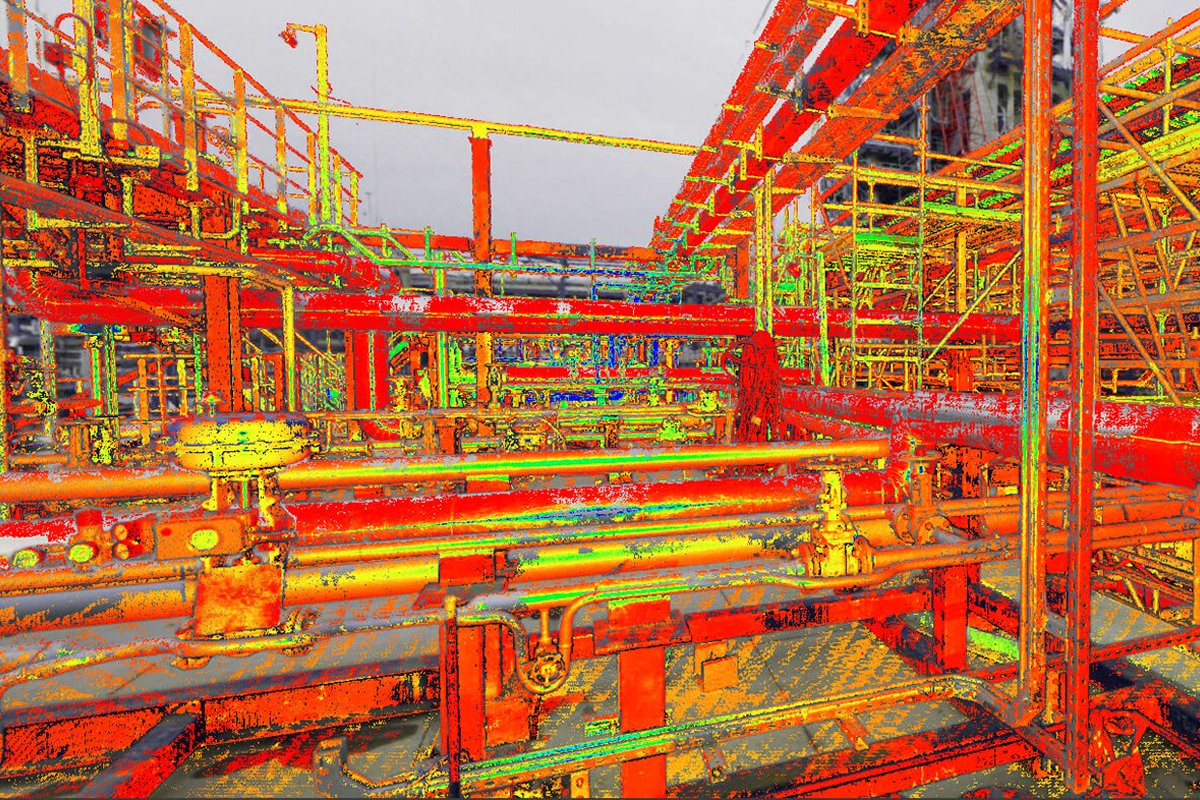

В нефтегазовой и горной промышленности сканер позволяет оцифровать нагромождение установок, трубопроводов и резервуаров, где обычная топографическая съемка бессильна.

Уличные территории и плотная застройка

Когда нужно быстро отснять фасад в условиях оживленного движения, НЛС экономит массу времени и сил.

5 признаков, что вам нужно НЛС

• Форма объекта далека от простых прямоугольников (купола, своды, лепнина).
• Вам нужно рассчитать объемы насыпей или выработок в карьере с высокой точностью.
• Объект находится в аварийном состоянии и приближаться к нему опасно.
• Сроки на проведение полевых работ крайне ограничены (нужно "снять и уехать").
• Проект требует интеграции данных в современные BIM-системы (Revit, Civil 3D).

Если ваш случай подходит под описание, вы можете заказать профессиональное наземное лазерное сканирование как отдельную услугу.

Лазерный метод не является панацеей. Если ваша задача — сделать план пустого ровного участка под забор, покупка или аренда дорогого сканера будет избыточной. Традиционные геодезические изыскания с тахеометром в таких случаях обходятся дешевле и быстрее в плане обработки.

На практике чаще всего используется комбинированный подход: НЛС применяется для сложных сооружений, а спутниковые приборы и тахеометры — для создания опорных сетей и привязки к местности. Это позволяет соблюсти баланс между высокой детальностью и стоимостью работы.

Главное достоинство технологии — это полнота данных. Вы получаете не просто набор отметок, а цифровой слепок реальности.

• Высокая детализация: сканер видит то, что может пропустить человеческий глаз.
• Скорость: один рабочий день со сканером может заменить неделю работы целой бригады.
• Безопасность: возможность проводить измерения дистанционно на расстоянии сотен метров от опасного объекта.
• Повторное использование: данные можно "поднимать" из архива спустя годы и проводить новые обмеры без выезда на место.

Даже самая современная технология имеет свои слабые места. Качество получаемого сигнала напрямую зависит от условий внешней среды.

• Осадки и пыль: капли дождя или снежинки отражают луч, создавая в облаке паразитные точки или шумы.
• Зеркальные и черные поверхности: они могут либо полностью поглощать свет, либо давать ложные отражения.
• "Мертвые зоны": сканер не видит того, что скрыто за препятствием, поэтому важно грамотно выбирать точки развертки.
• Ошибки сшивки: если на объекте недостаточно геометрии или марок, объединение сканов может пройти с погрешностью, перечеркивая все усилия.

Результатом работы является не просто красивая картинка, а структурированные данные для дальнейшей разработки проекта. Основные форматы выдачи включают облако точек (E57, PTS, RCP), обмерные чертежи, 3D-модели и карты отклонений от проекта. Вся эта информация служит надежной базой для долгосрочной эксплуатации объекта.

Выбор партнера для проведения НЛС — это не просто поиск самой низкой цены, а залог отсутствия ошибок на этапе проектирования и строительства. Чтобы информация, полученная в ходе изысканий, была действительно полезной, важно оценить не только приборы, но и экспертность команды.

Какие вопросы задать до старта проекта

Первым делом поинтересуйтесь, какое оборудование будет использоваться. Для высокоточного сканирования фасадов или сложных технологических узлов требуются разные характеристики дальномеров. Уточните, какой программный комплекс подрядчик применяет для обработки данных — это напрямую влияет на то, насколько чистым и точным будет итоговое облаку точек. Также важно узнать, как будет проводиться привязка: будут ли использованы дополнительные геодезические инструменты, такие как тахеометры или GNSS-приемники, для обеспечения надежной системы координат.

Как проверить опыт на похожих объектах

Лучшее подтверждение квалификации — это портфолио с объектов вашей группы сложности. Если вам нужна модель нефтеперерабатывающего завода, ищите тех, кто уже работал с плотным переплетением труб и сложных установок. Для реставрации памятников культурного наследия важен опыт фиксации мельчайших архитектурных деталей и трещин. Не стесняйтесь просить фрагменты сканов с прошлых проектов, чтобы оценить плотность точек и отсутствие лишних шумов.

Как понять, что смета и ТЗ составлены корректно

Грамотная смета на работы по лазерному сканированию всегда прозрачна. Она должна учитывать не только время нахождения специалиста в поле, но и значительный массив камеральных работ. Помните, что измерения на объекте — это лишь верхушка айсберга; основной метод создания качественного результата заключается в кропотливой сшивке и фильтрации данных на базе мощного компьютера. Если цена за услуги кажется подозрительно низкой, возможно, подрядчик экономит на детальности или планирует выдать "сырые" данные без очистки.

Какие выходные материалы должны быть зафиксированы в договоре

Четко пропишите, в каком виде вы получите трехмерное изображения объекта. Обычно заказчику передается сшитое облако в форматах .E57, .PTS или .RCP. Если вам необходима визуализация для BIM-систем, зафиксируйте необходимость передачи файлов в формате Revit или готовых двумерных чертежей. Также полезным дополнением может стать карта отклонений фактических геометрических параметров от проекту, что критично для контроля качества на стройплощадке.

Чек-лист: проверьте перед заказом

1. Наличие действующих лицензий и допусков у компании.
2. Класс и точность используемого сканера (например, наличие в арсенале систем Leica или Trimble — это хороший знак).
3. Соответствие предлагаемой точности вашему техническому заданию (миллиметровая точность или сантиметровая).
4. Соотношение времени на полевую съемку и камеральную обработку в календарном плане.
5. Возможность получения данных в нужном вам цвете.

Подводя итог, важно понимать: наземное лазерное сканирование не является универсальной заменой всем остальным методам, но это мощнейший рывок в качестве данных. Этот метод стоит выбирать в тех случаях, когда вашему проекту критически необходимы высокая плотность информации, безупречная точность геометрии и детальный трехмерный результат, особенно при работе со сложными существующими сооружениями или промышленными комплексами. Для решения базовых задач на пустых участках зачастую разумнее использовать традиционную тахеометрическую съемку, а в большинстве реальных кейсов оптимальным выбором становится комбинированный подход, объединяющий возможности сканера с точностью тахеометрии и GNSS-систем.

Если у вас уже есть готовое ТЗ, архивные планы или BIM-модель, наши эксперты готовы предварительно оценить их. Такой анализ позволит точно понять, требуется ли для вашего объекта именно высокоточная лазерное сканирование или текущую задачу можно эффективно решить классическими инструментами. Свяжитесь с нами — мы поможем найти самое рациональное и технологичное решение для вашего бизнеса.
