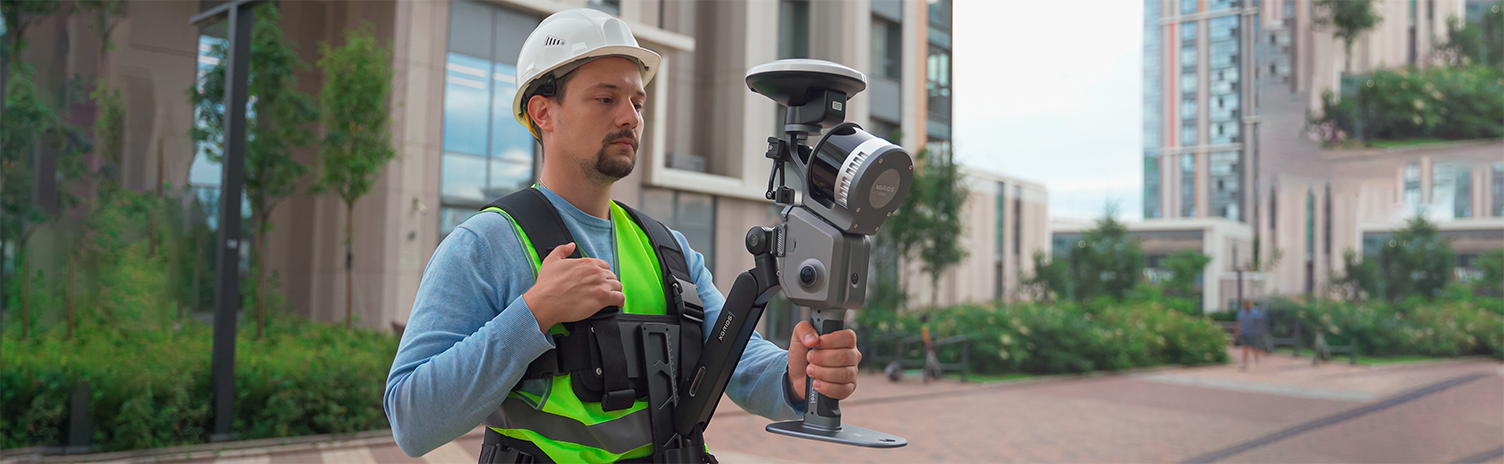

Как выбрать портативный SLAM-сканер (ручной LiDAR) под ваши задачи

SLAM-сканер — это мобильное высокотехнологичное решение для создания цифровых 3D-копий объектов прямо во время движения, без использования штативов. Выбор конкретной модели зависит от баланса между дальностью работы, плотностью данных и необходимостью высокоточной привязки к координатам через GNSS. Для интерьерных съемок важна компактность, для фасадных работ — разрешение камер, а для изысканий на открытых площадках — наличие RTK-модуля. Читайте далее, чтобы разобраться в деталях, как выбрать SLAM-сканеры, — характеристиках, методиках съемки и правилах подбора оптимального инструмента для вашего бизнеса.

Что означает SLAM и что делает сканер на практике

В профессиональной среде термин SLAM расшифровывается как Simultaneous Localization And Mapping, что в переводе означает одновременную локализацию и картографирование. На практике это работает следующим образом: когда оператор перемещается по объекту, устройство непрерывно выполняет измерения, определяя свои координаты в пространстве и одновременно выстраивая цифровую модель окружения. В отличие от стационарных систем, такие лазерные приборы позволяют проводить обследование в динамике, что существенно сокращает время полевого этапа работ.

Из чего собирается SLAM-система: лидар, IMU и камеры

Современный мобильный сканер — это сложный программно-аппаратный комплекс, где ключевую роль играет синергия трех компонентов. Лидарная головка излучает тысячи импульсов, формируя первичные данные о геометрии. Инерциальный измерительный модуль (IMU), включающий акселерометры и гироскопы, с высокой точностью отслеживает изменения траектории и наклоны прибора. Встроенные цифровые камеры решают сразу две задачи: они обеспечивают визуальное ориентирование для алгоритмов (Visual SLAM) и позволяют раскрасить получаемых данных в реалистичные цвета, превращая массив точек в наглядную визуализацию.

Что такое облако точек и какие форматы важны

Итоговый продукт сканирования — это облако точек, представляющее собой массив из миллионов координат (X, Y, Z) с дополнительной информацией об интенсивности отражения и цвете. Для успешного проектирования и интеграции данных в инженерные системы критически важно, чтобы программное обеспечение поддерживало экспорт в универсальные форматы, такие как LAS, LAZ или E57. Это гарантирует, что ваши трехмерные модели будут корректно приняты в CAD, BIM или ГИС-средах для последующей векторизации и анализа.

Чтобы понять, как правильно выбрать SLAM-сканеры, важно хорошо представлять себе сферу и ограничения их применения.

Типовые сценарии применения

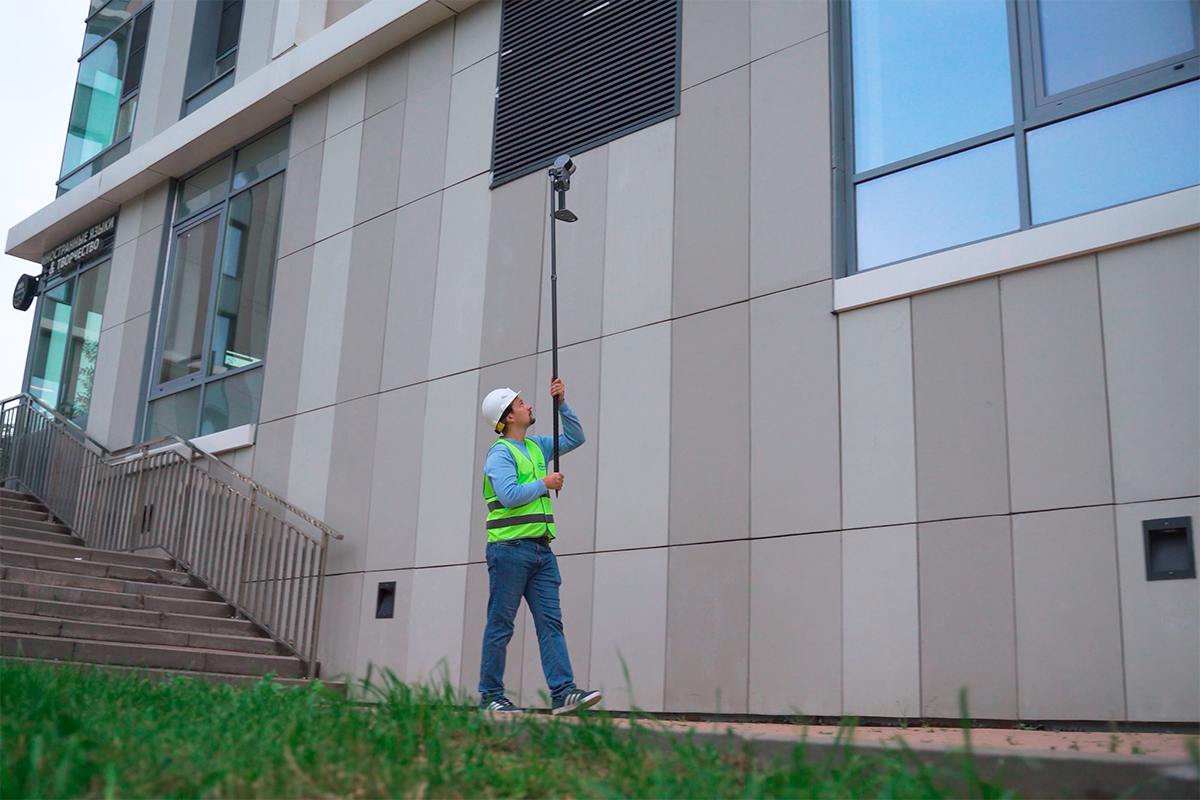

Технология SLAM нашла широкое применение в сфере строительства, архитектуры и кадастра. Мобильные системы незаменимы при обмере помещений со сложной планировкой, длинных коридоров, подвалов и чердаков. В промышленном секторе их используют для учета объемов сыпучих материалов на складах, инвентаризации инфраструктуры и контроля хода строительных работ. Геодезические изыскания на открытых участках, таких как карьеры или лесные массивы, также становятся в разы эффективнее благодаря возможности быстрого сбора данных без установки прибора на каждой точке.

Где растет погрешность и почему

Несмотря на универсальный характер технологии, существуют условия, в которых точность измерений может снижаться. Основная проблема — это "дрейф" (drift), постепенное накопление ошибки в определении положения прибора при движении по длинным прямолинейным участкам. Также алгоритмы могут давать сбои в местах с повторяющейся геометрией (например, в пустых одинаковых тоннелях) или при наличии в кадре активной динамики (движущихся людей и автомобилей). На больших дистанциях без внешней корректировки эти факторы могут привести к разрывам или двоению облака.

Как снижать риски и повышать точность

Чтобы минимизировать негативное влияние внешних факторов, оператор должен соблюдать важное правило — замыкание маршрутов (loop closure). Регулярное возвращение в уже отсканированные точки позволяет системе пересчитать траекторию и устранить накопленную погрешность. Для получения стабильного и метрически точного результата на больших площадях рекомендуется использовать наземные контрольные точки (GCP) с известными координатами, полученными с помощью тахеометра или спутникового оборудования.

Как выбрать ручной сканер? Не всегда стоит ориентироваться только на цену, важно соотнести возможности прибора с реальными требованиями ваших проектов.

1. Точность и повторяемость. Относительная точность (внутренняя сшивка) у большинства современных моделей составляет около 1–2 см. Однако абсолютная точность, то есть положение объекта в глобальных координатах, напрямую зависит от наличия GNSS-модуля и качества постобработки. Для топографической съемки наличие RTK является критическим требованием.
2. Скорость и плотность сканирования. Характеристика "точек в секунду" определяет, насколько детальным будет итоговое облако. Если для обмера квартир достаточно 200–300 тысяч точек/сек, то для обследования сложных промышленных установок или фасадов лучше выбирать модели со скоростью около 600 тысяч точек/сек. Высокая производительность позволяет фиксировать даже мелкие детали инфраструктуры.
3. Дальность. Для работы внутри зданий достаточно дальности 40–70 метров, тогда как обследование открытых карьеров или высоких сооружений потребует сенсоров с рабочим радиусом до 120 или даже 300 метров.
4. Условия среды. Также убедитесь, что степень защиты корпуса соответствует условиям полевого выезда (например, стандарт IP54 для защиты от пыли и брызг).

Эффективное использование оборудования также определяет программное обеспечение. Современные передовые решения, такие как комплекс LixelStudio, позволяют автоматизировать процесс сшивки данных и даже удалять движущиеся объекты в полуавтоматическом режиме. Более подробно о том, как устроен процесс, вы можете прочитать в нашем экспертном обзоре SLAM-сканирование: принципы работы.

Подготовка и полевой этап

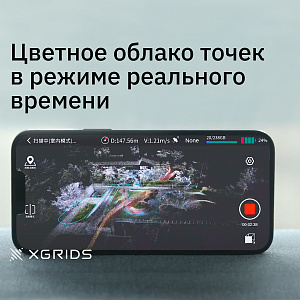

Перед выездом на объект необходимо составить план маршрута, учитывая места для замыкания петель. Важно убедиться, что аккумуляторы заряжены, а память устройства свободна. Во время самой съемки следует поддерживать равномерный темп ходьбы, избегая резких рывков и разворотов. Если ваш инструмент оснащен экраном, контролируйте покрытие в реальном времени — это позволит сразу заметить пропущенные участки и избежать повторных выездов.

Постобработка и выпуск результата

После завершения сбора данных наступает этап постобработки. Здесь важно выбрать правильный режим работы алгоритма: "Быстрый" подойдет для оценки объемов на складах, а "Высокоточный" — для создания BIM-моделей зданий. В процессе обработки выполняется фильтрация шумов, классификация растительности и привязка к опорным точкам. Итогом становится чистое, выровненное облако, готовое к экспорту в ваш рабочий софт для векторизации или создания чертежей.

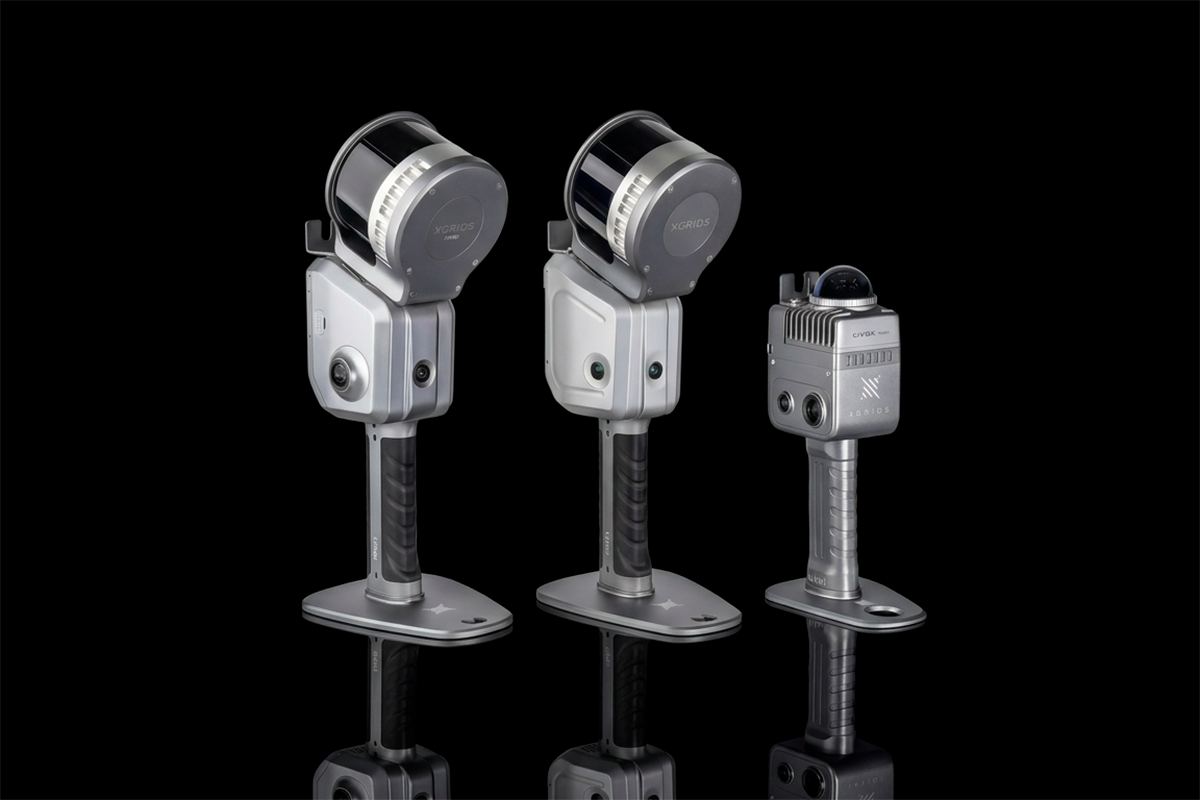

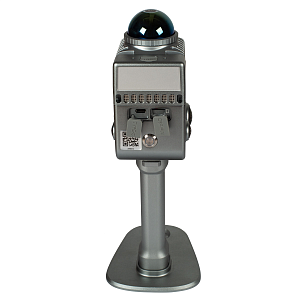

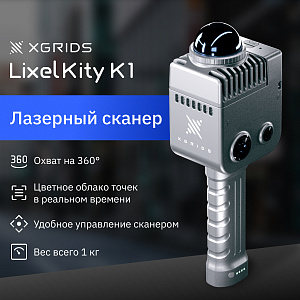

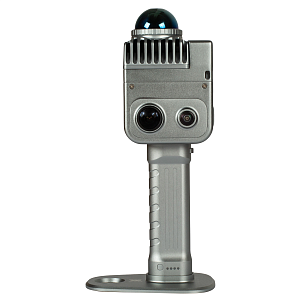

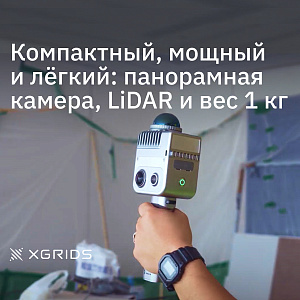

Если ваша цель — быстрый и бюджетный сбор данных внутри помещений или для нужд дизайна, отличным выбором станет XGRIDS LixelKity K1. Этот компактный прибор весом всего 1 кг обеспечивает доступное и качественное сканирование в реальном времени.

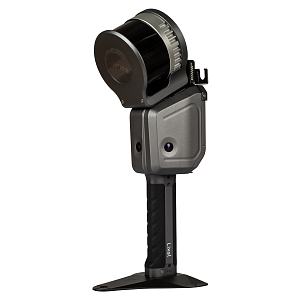

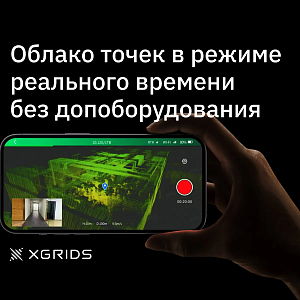

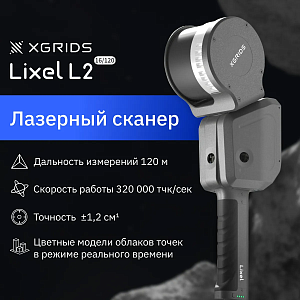

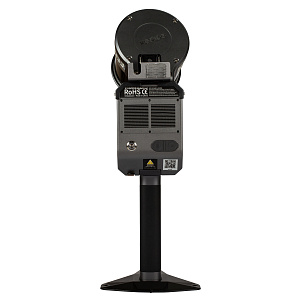

Для выполнения топографических планов масштаба 1:500 и инженерных изысканий на застроенных территориях оптимально подойдет модель XGRIDS Lixel L2 16/120. Она предлагает баланс между дальностью и плотностью точек, обеспечивая надежный результат в большинстве рабочих ситуаций.

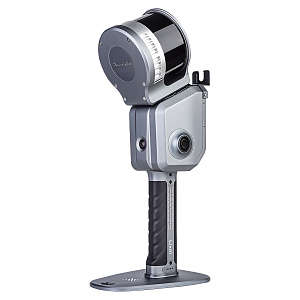

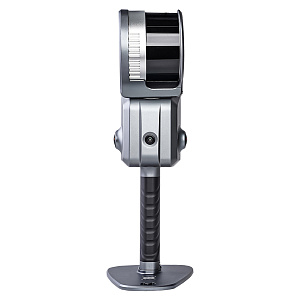

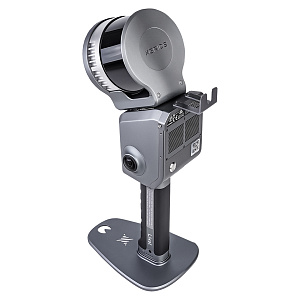

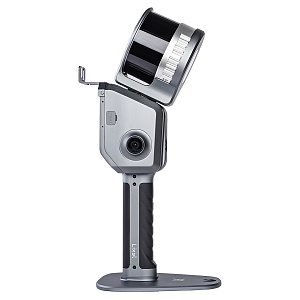

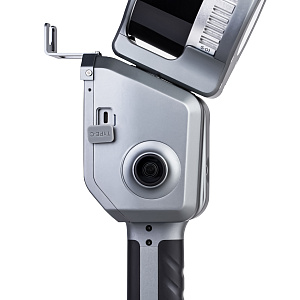

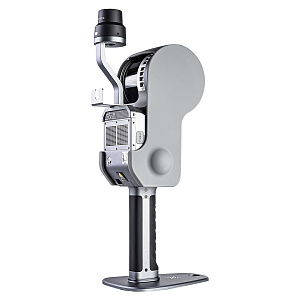

В случаях, когда требуется максимальная детализация, обследование сложных промышленных узлов или работа на дистанциях до 300 метров, стоит обратить внимание на флагман — XGRIDS Lixel L2 Pro 32/120. Эта система оснащена 32-канальным лидаром и камерами высокого разрешения, что позволяет получать облака точек беспрецедентного качества.

Полный ассортимент и актуальные цены вы всегда найдете в категории Лазерные SLAM сканеры на нашем сайте.
