Методики полевых проверок и юстировки тахеометра: как не допустить брака в измерениях

Давайте разберем, как правильно проводить поверку тахеометра, какие этапы включает процесс и когда следует обращаться к профессионалам. Мы подготовили пошаговые инструкции по самостоятельной проверке коллимации, уровней и места нуля в полевых условиях. Вы узнаете, по каким признакам можно понять, что прибор сбился, и в каких ситуациях полевой настройки недостаточно. Читайте далее, чтобы обеспечить высокую точность своих работ и избежать дорогостоящих переделок из-за неисправности оборудования.

В современной геодезии под поверкой понимают процедуру контроля соответствия характеристик измерительного прибора установленным метрологическим нормам. Даже самое современное устройство со временем может начать выдавать результаты с погрешностями, поэтому регулярный аудит состояния систем — это обязательная процедура для любого ответственного исполнителя. Перед покупкой оборудования важно понимать, какие именно задачи оно будет решать, в чем поможет наша статья Как выбрать тахеометр?.

Роль поверки в геодезии

Своевременная диагностика гарантирует, что среднеквадратическая ошибка угловых и линейных измерений не выходит за рамки паспортных значений. Без официального подтверждения исправности результаты изысканий могут быть признаны недействительными при экспертизе проектной документации. Это особенно критично в сфере строительства, где отклонение в несколько миллиметров способно привести к серьезным техническим проблемам.

Когда и почему тахеометр может сбиться

Даже бережное использование не гарантирует вечную стабильность настроек. Основными причинами ухода параметров являются сильные вибрации от работающей техники, механические удары при транспортировке или резкие температурные скачки. Кроме того, физическое состояние механики меняется из-за естественного износа и высыхания смазки на трущихся поверхностях. Если окружающая температура отличается от условий предыдущей калибровки более чем на 10 градусов, риск появления ошибок возрастает. Именно поэтому так важны своевременные поверка и юстировка тахеометра.

Для проведения тестов необходимо выбрать устойчивое основание и надежный штатив. Перед началом работ важно выждать время (не менее 15 минут) для температурной адаптации инструмента, чтобы внутренняя оптика и механика приняли температуру окружающей среды.

Как проверить коллимацию тахеометра

Коллимационная ошибка возникает при неперпендикулярности визирной оси и оси вращения зрительной трубы. Для её определения выберите четкую цель на расстоянии более 100 метров, находящуюся примерно в горизонте. Наведитесь на объект при круге "лево" (КЛ) и зафиксируйте отсчет по горизонтальному кругу, затем повторите действие при круге "право" (КП). Современный электронный комплекс автоматически вычисляет отклонение и предлагает внести программные поправки. Если же итоговая разница после юстировки превышает допустимые пределы, прибор требует вмешательства инженера.

Как проверить уровни

Данный этап подразумевает проверку правильности положения уровней. Для цилиндрического уровня процедура заключается в его установке параллельно двум подъемным винтам и приведении пузырька в центр. После поворота верхней части на 180 градусов пузырек должен остаться на месте. Если наблюдается смещение, его устраняют наполовину винтами трегера, а вторую половину — юстировочными шпильками самого уровня. Понимание конструктивных особенностей разных моделей поможет лучше ориентироваться в процессе, о чем подробнее рассказано в материале Виды тахеометров.

Проверка места нуля компенсатора

Неправильная работа компенсатора напрямую влияет на точность вертикальных углов. Чтобы проверить и обнулить ошибку, необходимо тщательно отгоризонтировать прибор и через сервисное меню "Константы" считать угловые отсчеты при двух положениях круга. При существенных расхождениях (обычно более 20 секунд) запускается встроенная программная калибровка. Изучить актуальные модели с надежными двухосевыми датчиками наклона можно в разделе Тахеометры на нашем сайте.

Полевой контроль позволяет оперативно выявить и устранить грубые сбои, возникшие в процессе ежедневного использования.

Когда можно обойтись полевой проверкой

Если вы работаете на типовых объектах и не замечаете систематических невязок, достаточно проводить пользовательские юстировки перед началом каждой смены или после перевозки оборудования. Например, такая модель как FOIF RTS102N обладает интуитивно понятным интерфейсом для быстрой настройки инструментальных погрешностей прямо в поле.

Когда требуется профессиональная поверка

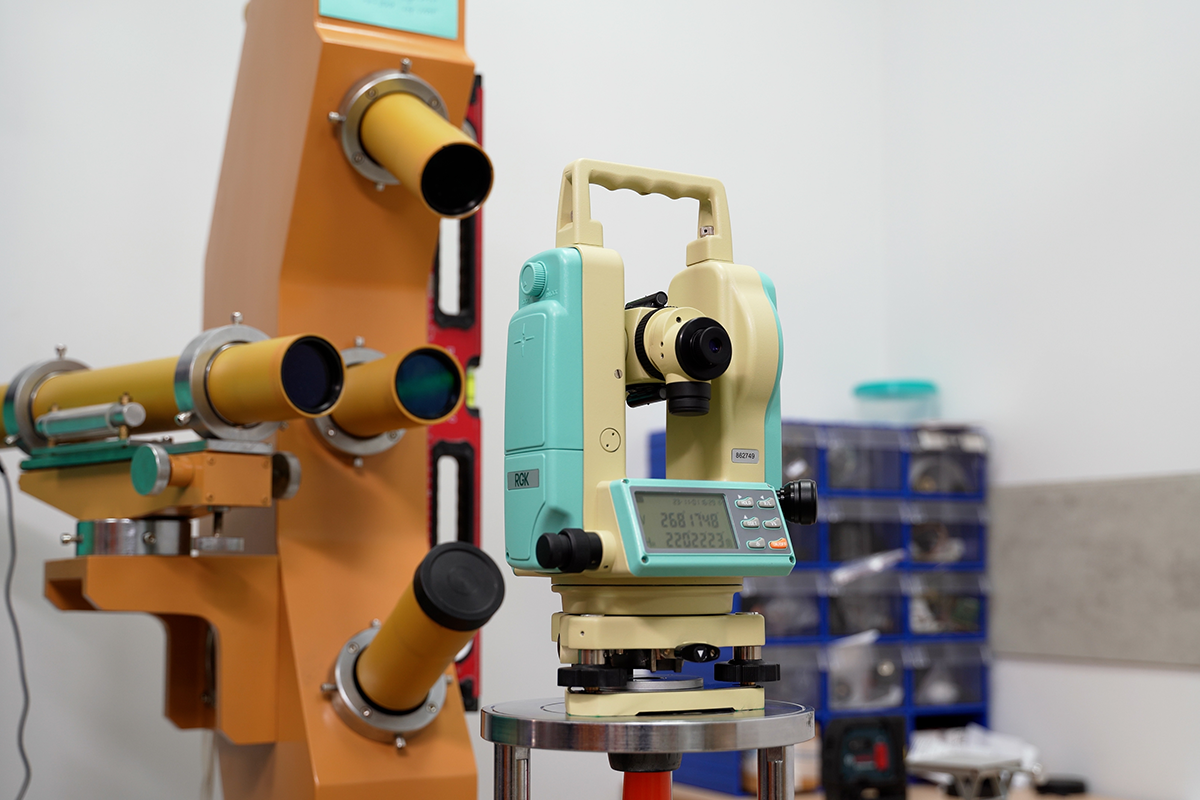

Ежегодная государственная метрологическая аттестация является обязательной для всех средств измерений. Помимо этого, профессиональный сервис необходим после падений прибора, при обнаружении люфтов в механических частях или если программные результаты калибровки не сохраняются в памяти. В сервисных центрах проводится полная разборка, очистка и калибровка дальномера на эталонном базисе, что невозможно сделать самостоятельно.

Опытный специалист может заметить неладное еще до запуска специальных тестов.

Как определить, что прибор откалиброван неверно

Явным признаком проблем является значительное расхождение высотных отметок при передаче координат или при выполнении исполнительной съемки разными кругами. Если вы наводитесь на отражатель, а электронный уровень на дисплее "плавает" при вращении алидады — это повод для немедленной проверки. Для высокоточных работ, где важна каждая секунда, лучше использовать оборудование класса FOIF RTS362, которое стабильно держит параметры даже при интенсивной нагрузке.

Признаки, что необходимо провести юстировку

1. Затрудненное вращение наводящих винтов или скрипы в оптическом блоке.
2. Несоответствие лазерного указателя и центра зрительной сетки нитей.
3. Быстрый разряд батарей из-за повышенного трения в осях.
4. Нестабильная работа в безотражательном режиме на больших расстояниях.

Современные устройства, такие как FOIF RTS362N, работающие на базе Android, позволяют визуализировать ошибки и вести журнал юстировок в электронном виде.

Этот документ подтверждает правомерность применения геодезического оборудования в официальных отчетах.

Зачем оно нужно и как получить

Свидетельство требуется для сдачи работ заказчику и прохождения госэкспертизы. Сейчас данные о поверках вносятся в электронную базу "АРШИН", что исключает подделку бумажных бланков. При покупке нового инструмента, например FOIF RTS010, вы получаете уже проверенный и готовый к работе прибор.

Что входит в свидетельство

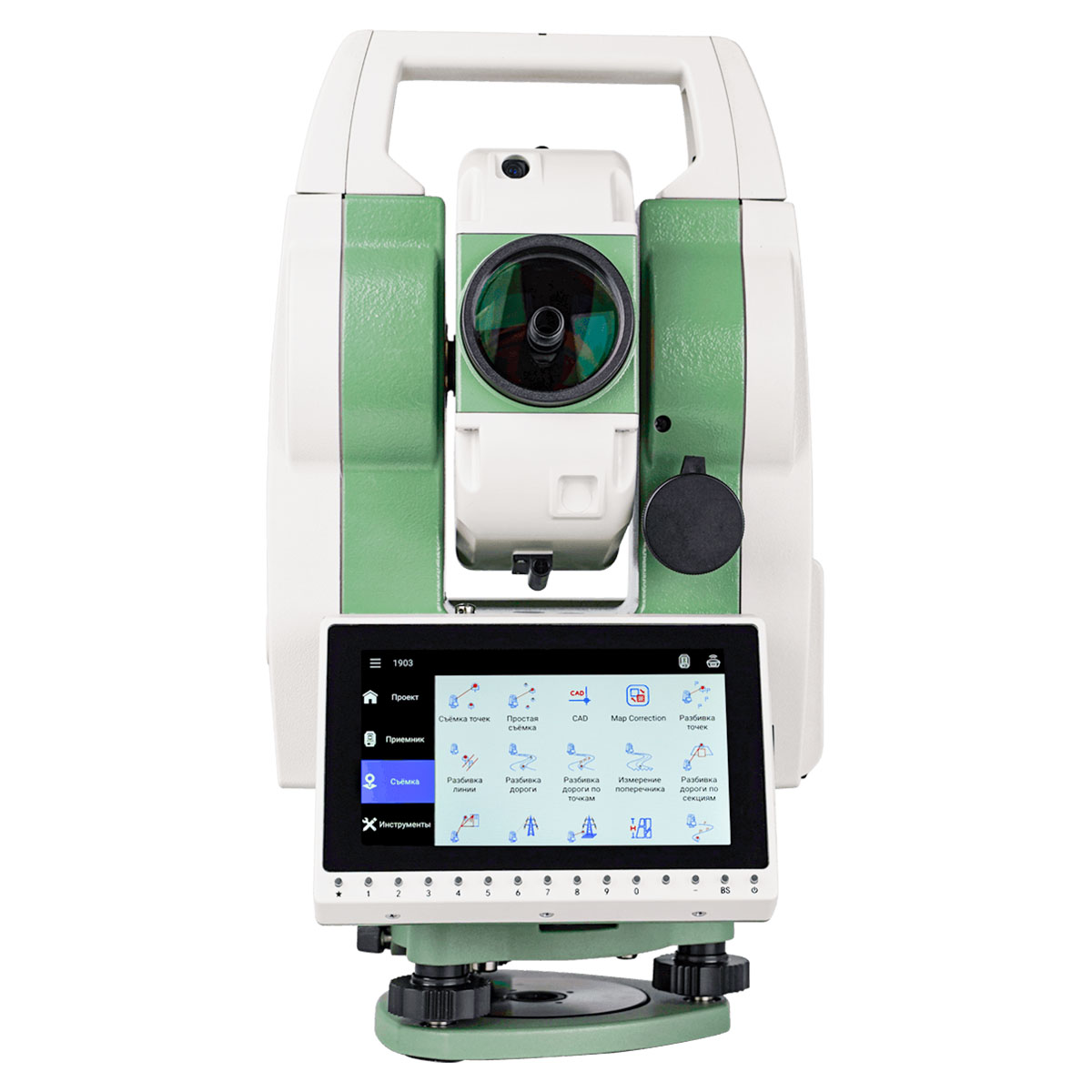

В документе фиксируются серийный номер, модель, дата проведения испытаний и перечень использованных эталонов. Для высокоточных моделей вроде FOIF RTS010N в свидетельстве также отражаются технические допуски по угловой и линейной точности в различных температурных диапазонах.
