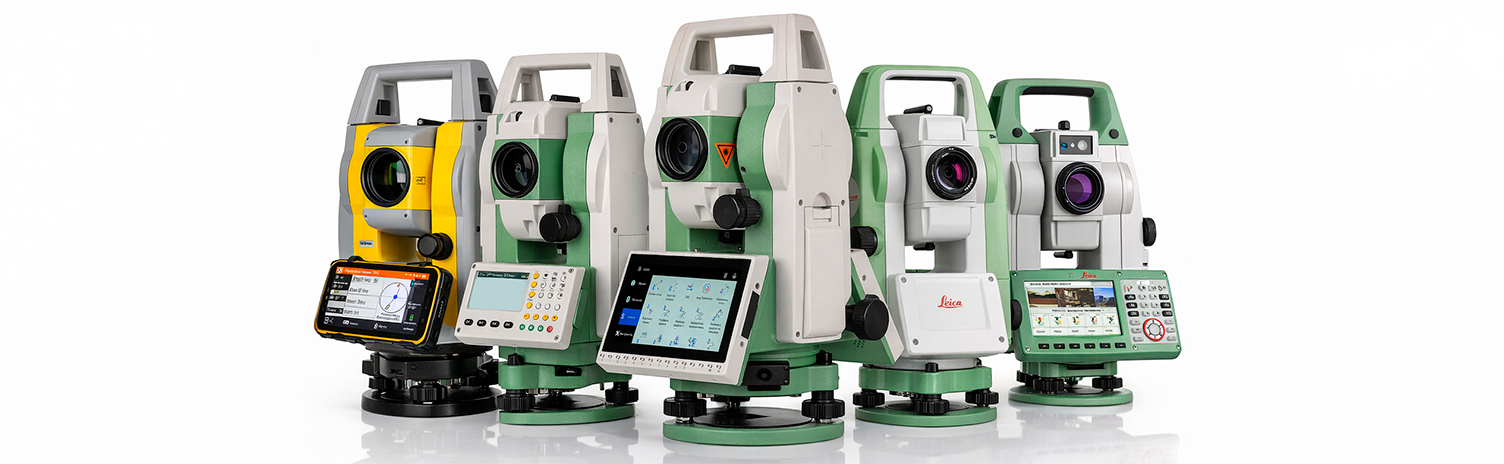

Виды тахеометров

При виде специалиста со штативом и странным устройством, напоминающим видеокамеру, многие прохожие думают, что идет съемка фильма или фиксация нарушений скорости. На самом деле перед нами — работа с тахеометром, ключевым инструментом в современном арсенале геодезиста, от которого напрямую зависит успех проектирования и корректность возводимых объектов. Этот прибор представляет собой сложный комплекс, объединяющий в себе функции оптического теодолита, лазерного дальномера и мощного компьютера для мгновенной обработки данных.

Многие покупатели ищут одну универсальную модель, которая подойдет для всего, но на практике такой подход часто ведет к лишним тратам или нехватке мощности для специфических целей. Современный рынок предлагает множество электронных устройств, отличающихся по точности, уровню автоматизации и защищенности, поэтому понимание их классификации — это не просто теоретическое знание, а способ сэкономить бюджет и время. В этой статье мы подробно разберем, как выбрать подходящий инструмент, чтобы он эффективно решал ваши задачи, не становясь при этом обузой для бюджета из-за избыточных опций.

Разделение приборов основано не только на их внешнем виде или конструкциеи, но и на сложности внутренних алгоритмов и аппаратной части. Если рассматривать современные модели по принципу получения данных, то выделяют два основных метода: фазовый (основан на измерении разности фаз световых лучей) и импульсный. Последний позволяет измерять расстояния на огромных дистанциях, в то время как фазовый часто обеспечивает более высокую точность на средних удалениях.

Другой важный критерий определения вида тахеометра — способ работы с целью. Существует отражательный режим, требующий установки специальной призмы на измеряемой точке, и безотражательный режим, при котором лазерный луч направляется непосредственно на поверхность объекта. Первый вариант незаменим, когда требуется предельная дальность до 5 км и более, а второй — идеален для съемок труднодоступных мест, таких как фасады зданий или линии электропередач.

Понимание того, в каких задачах будет использоваться оборудование, позволяет четко разделить модели на технические, инженерные и специализированные (роботизированные или сканирующие). Технические устройства предназначены для рутинной работы на стройплощадке, инженерные — для сложных расчетов и изысканий, а роботизированные выводят производительность на новый уровень за счет автоматического слежения за целью. Такая система деления помогает пользователю не платить за функции "робота", если его работа заключается в простой разметке фундамента частного дома.

Данная категория представляет собой "рабочих лошадок" геодезии, которые ориентированы на выполнение стандартных, повседневных операций. Технический тахеометр обычно обладает угловой точностью от 2 до 5 секунд и оснащен базовым набором программного обеспечения для выноса точек в натуру и определения координат. Эти приборы отличаются простотой освоения, высокой надежностью и доступной ценой, что делает их фаворитами среди небольших строительных компаний и частных подрядчиков.

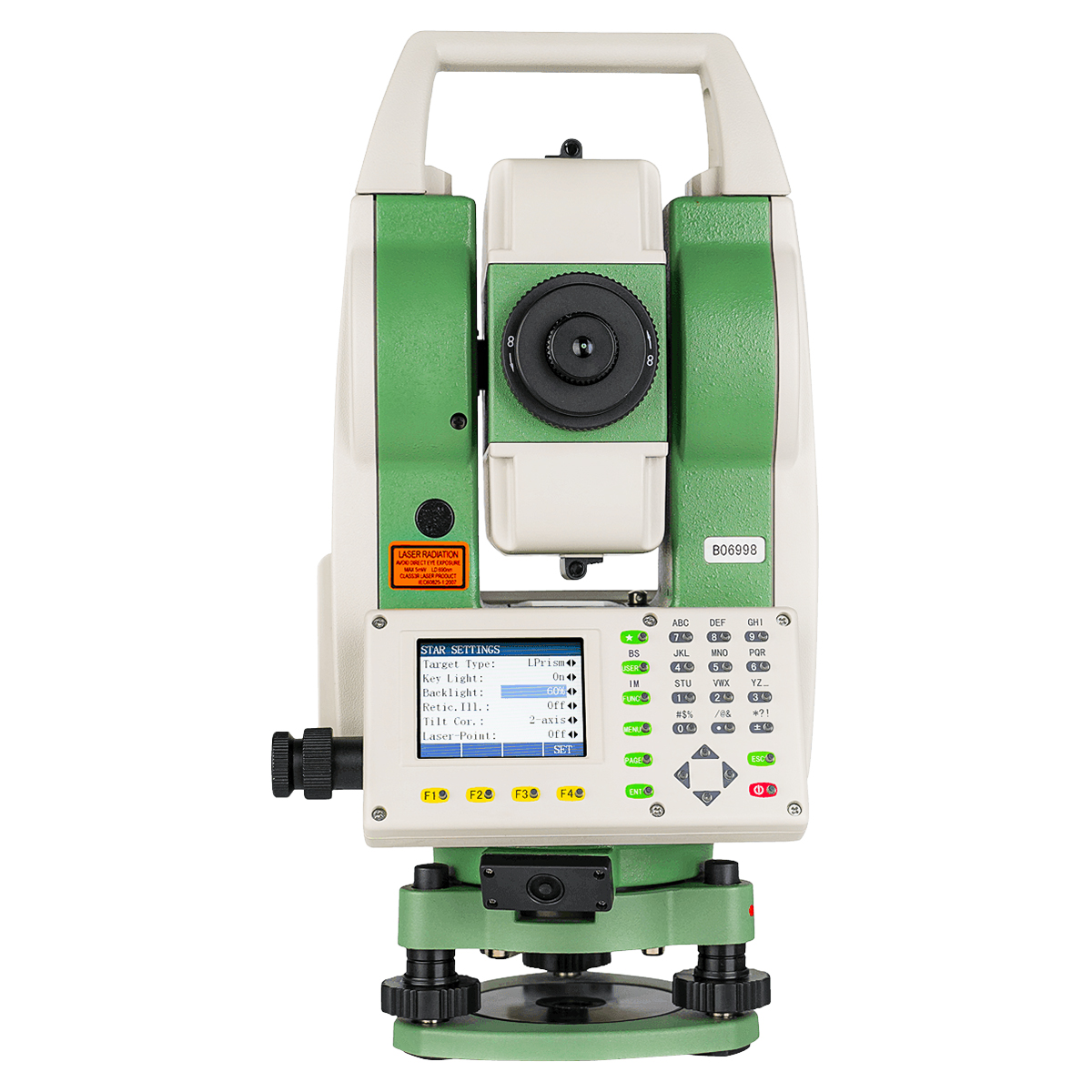

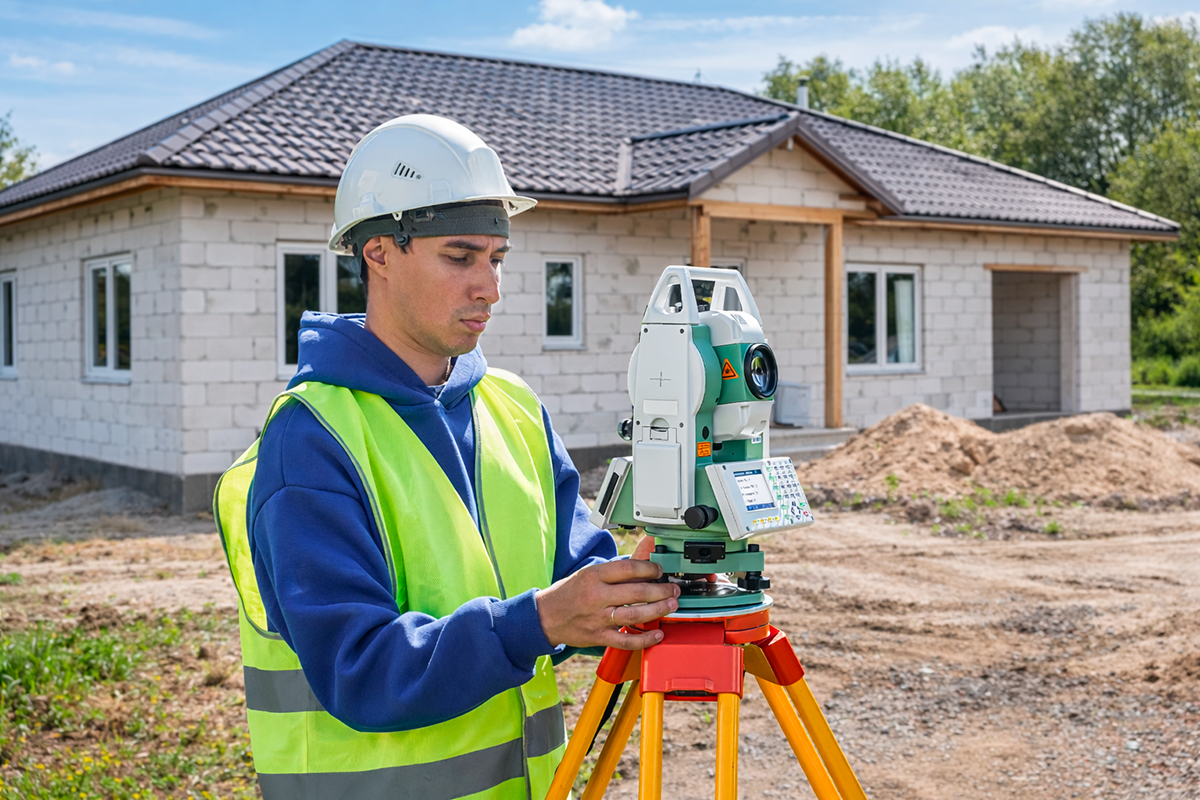

В процессе эксплуатации такие устройства чаще всего применяются там, где не требуются сверхсложные вычисления непосредственно в поле. Типичное строительство жилых домов, дорожные работы и простые разбивочные изыскания — их стихия. Одной из востребованных моделей в этом сегменте является электронный тахеометр FOIF RTS342N (R1000, 2"), который предлагает отличную дальность измерений без отражателя до 1000 метров и привычную эргономику.

Основное ограничение технических моделей заключается в их функциональной простоте: они могут не поддерживать работу с тяжелыми 3D-чертежами или не иметь возможности подключения внешних GNSS-приемников для быстрой привязки к местности. Однако для большинства задач по исполнительной съемке и разбивке осей их возможностей более чем достаточно.

Когда речь заходит о проектировании мостов, тоннелей или сложных промышленных объектов, возможностей технических моделей может стать недостаточно. Инженерные тахеометры отличаются не только высокой угловой точностью (часто до 1"), но и развитым математическим аппаратом. Они позволяют выполнять сложные вычисления координатной геометрии, работать с файлами AutoCAD в реальном времени и осуществлять детальный мониторинг объектов без необходимости камеральной обработки результатов на компьютере.

Главное преимущество таких моделей — это интеллектуальная платформа. Например, электронный тахеометр FOIF RTS362N (R1000, 2") с ОС Android предоставляет геодезисту привычный интерфейс смартфона, сенсорный дисплей и возможность бесшовного переключения между режимами тахеометрической съемки и работы со спутниковыми данными. Это значительно ускоряет изыскания, так как специалист видит проектную документацию прямо на экране устройства и может мгновенно редактировать пространственные объекты.

Инженерный класс оправдывает свою стоимость в тех случаях, когда ошибки обходятся слишком дорого, а условия работы требуют оперативного принятия решений на месте. Такие приборы надежно защищены от пыли и влаги, имеют мощную память и позволяют экспортировать данные в различных форматах без конвертации.

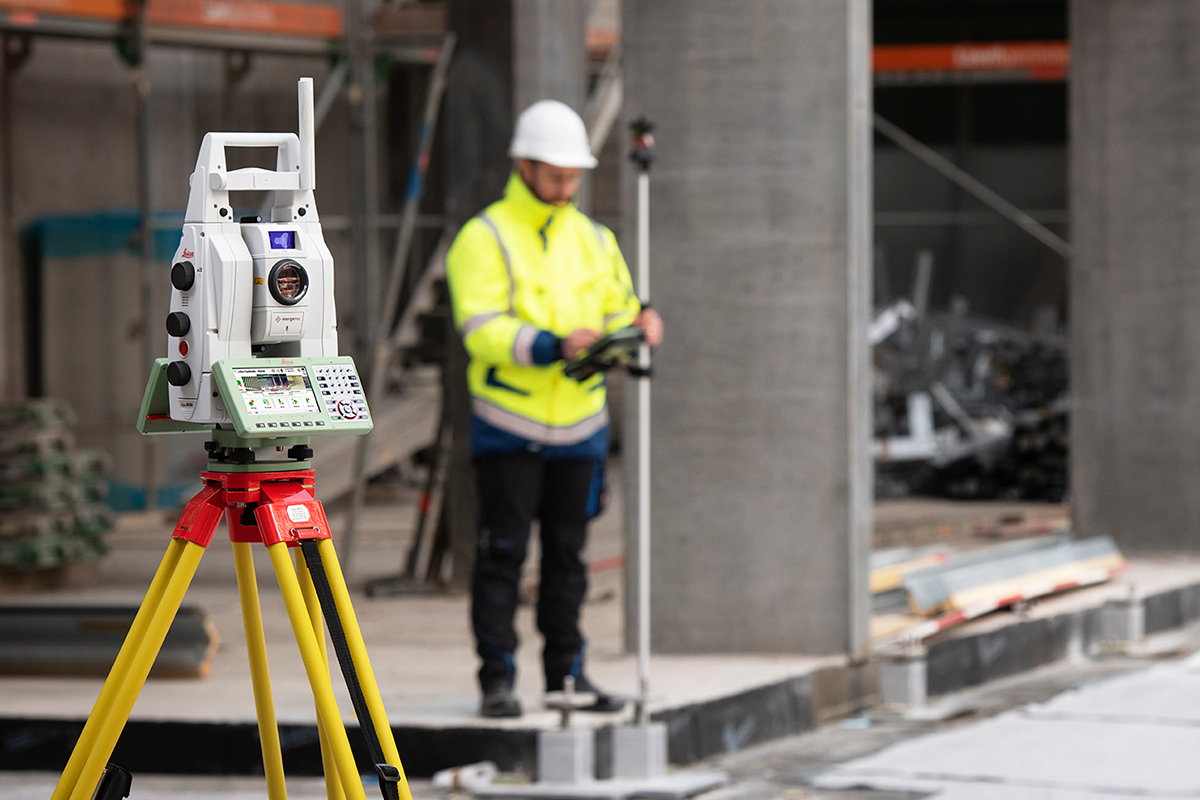

Это премиальный сегмент геодезической техники, где во главу угла поставлена максимальная автоматизация. Роботизированный тахеометр оснащен сервоприводами, которые позволяют ему самостоятельно вращаться и наводиться на цель. Автоматический поиск и захват отражателя дают возможность одному специалисту выполнять весь объем работ без помощника: оператора заменяет контроллер, с которым он перемещается по площадке, удаленно управляя базовой станцией.

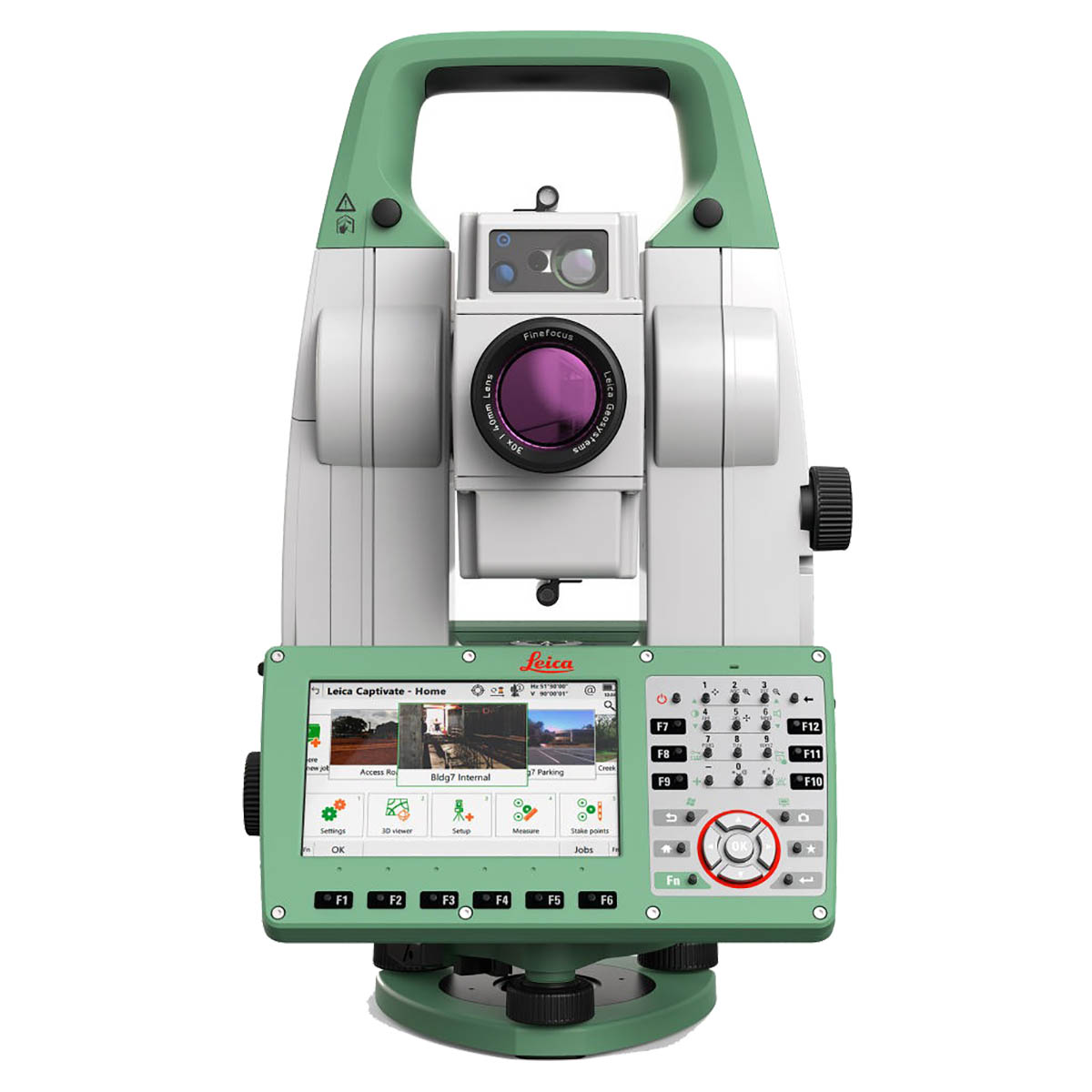

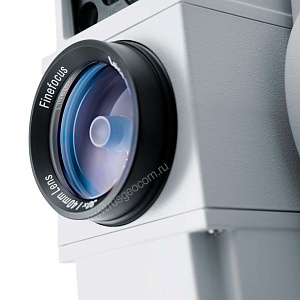

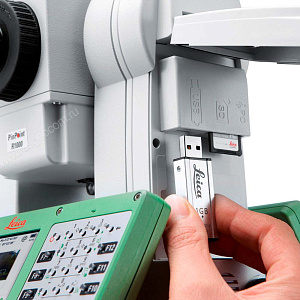

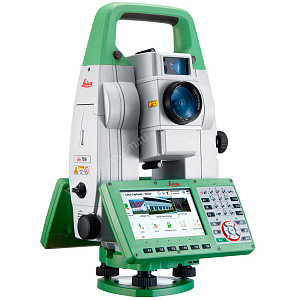

Применение подобных технологий не просто "престижно", оно несет прямой экономический эффект. Сокращение штата на одного человека и ускорение процесса измерения в несколько раз позволяют окупить дорогостоящий прибор в короткие сроки. В качестве эталона в этом классе часто рассматривают роботизированный тахеометр Leica TS16 P R500 (2"), который способен прогнозировать движение геодезиста и мгновенно восстанавливать захват призмы даже при наличии помех в виде густой растительности или движущейся техники.

Роботизированные системы незаменимы при фасадных съемках, строительстве крупных инфраструктурных объектов и в случаях, когда требуется непрерывный контроль деформаций сооружений в автоматическом режиме. Хотя их цена значительно выше, отсутствие "человеческого фактора" и минимальная погрешность делают их идеальным выбором для масштабных проектов.

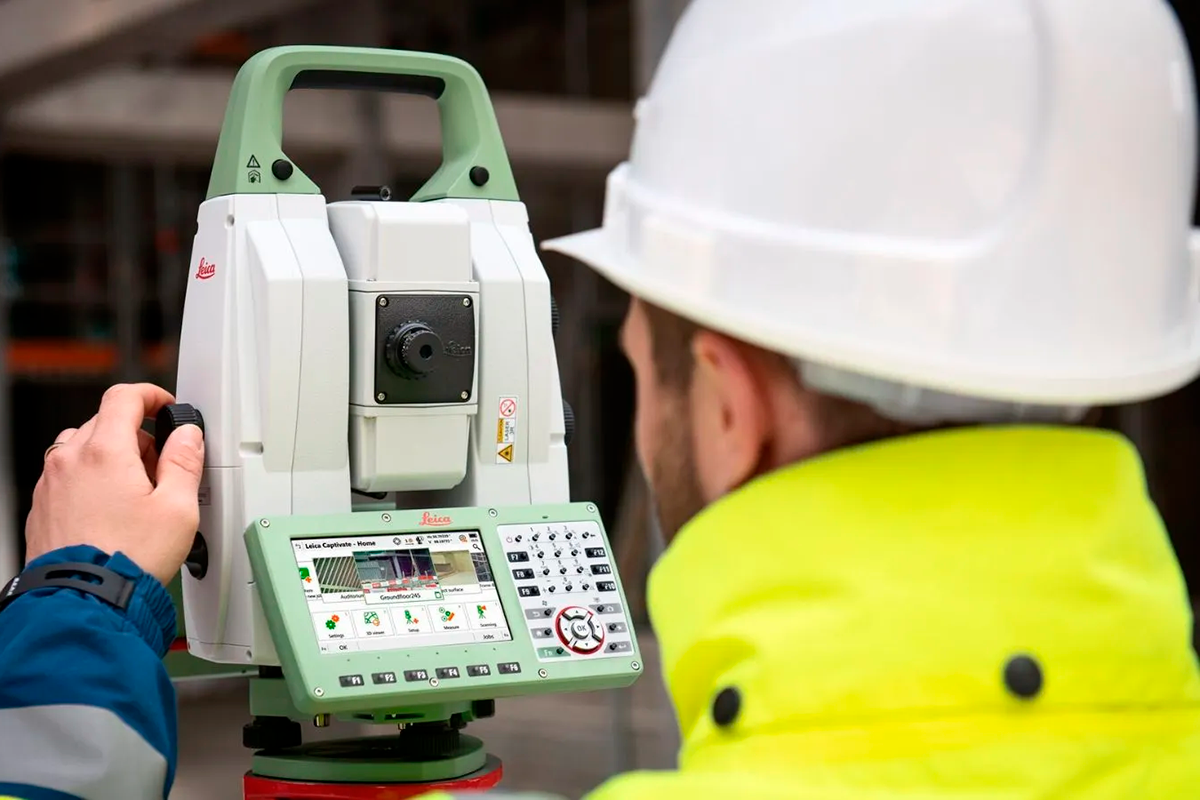

Этот вид оборудования представляет собой вершину инженерной мысли, объединяя в одном корпусе классический тахеометр и высокоскоростной лазерный сканер. Сканирующие тахеометры способны измерять тысячи точек в секунду, формируя детальные "облака точек" для построения точных 3D-моделей. Это позволяет получить исчерпывающую информацию о геометрии объекта всего за одну установку прибора.

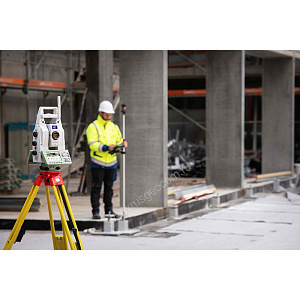

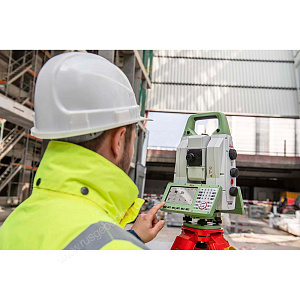

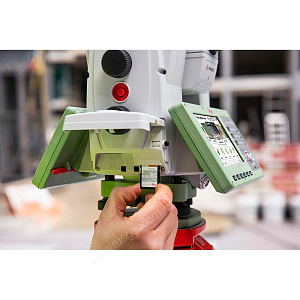

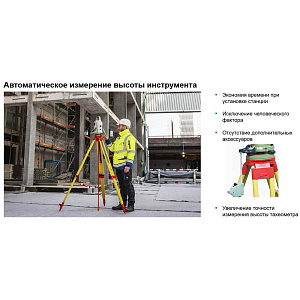

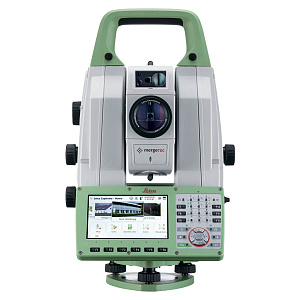

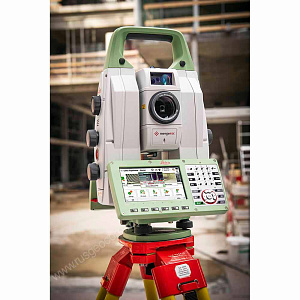

Одним из самых мощных представителей этого класса является сканирующий тахеометр Leica MS60 1" R2000, который совмещает в себе высочайшую угловую точность в 1" и функцию скоростного сканирования. Его часто используют для архитектурных обмеров, контроля сложных металлоконструкций и BIM-проектирования, где важна каждая деталь. Универсальность такого устройства в том, что оно может выполнять и обычную разбивку, и сложнейшее сканирование, избавляя компанию от необходимости покупать два отдельных дорогих прибора.

К оператору таких систем предъявляются особые требования: необходимо не только уметь правильно установить штатив и провести центрирование, но и владеть специализированным ПО для обработки колоссальных массивов цифровой информации. Несмотря на сложность, эффективность сканирования при обмере криволинейных поверхностей или исторических фасадов не имеет аналогов среди традиционных методов.

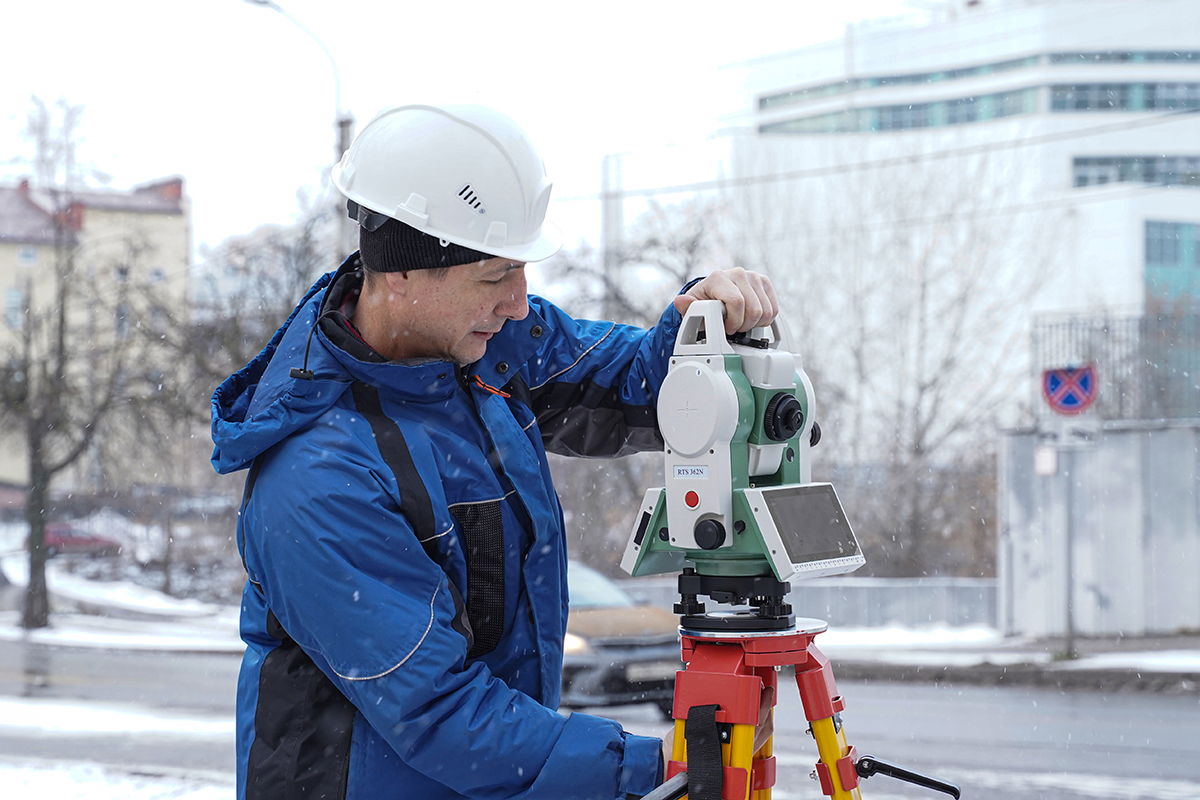

Работа в суровых российских условиях требует особого подхода к выбору техники. Обычные приборы могут подвести: смазка густеет, дисплеи "замерзают", а аккумуляторы мгновенно теряют емкость. Зимние тахеометры (или "арктические" исполнения) специально доработаны для функционирования при температурах до –30 °C или даже –35 °C. В них используются морозостойкие смазки, встроенный подогрев экранов и дальномерных блоков, а также батареи повышенной емкости.

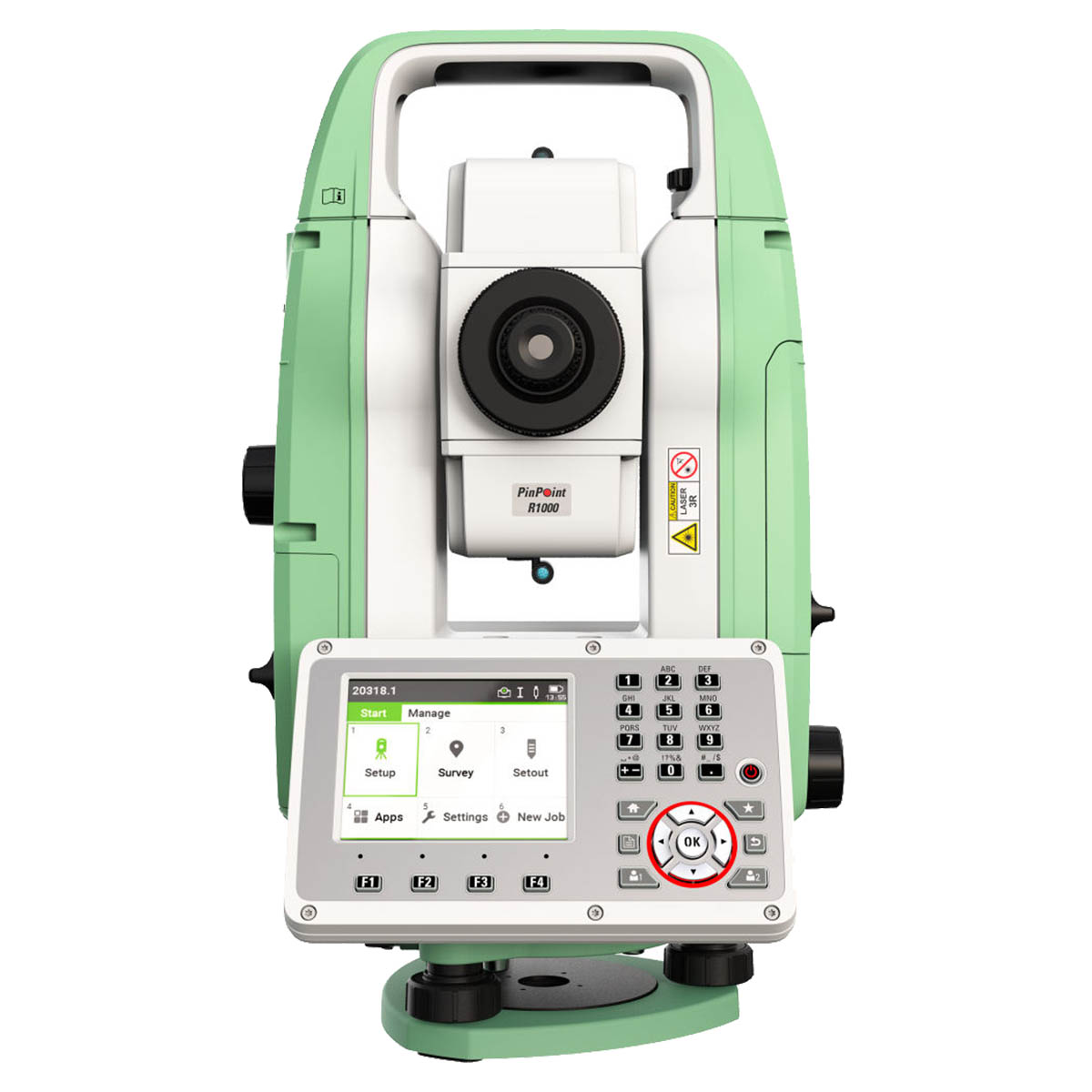

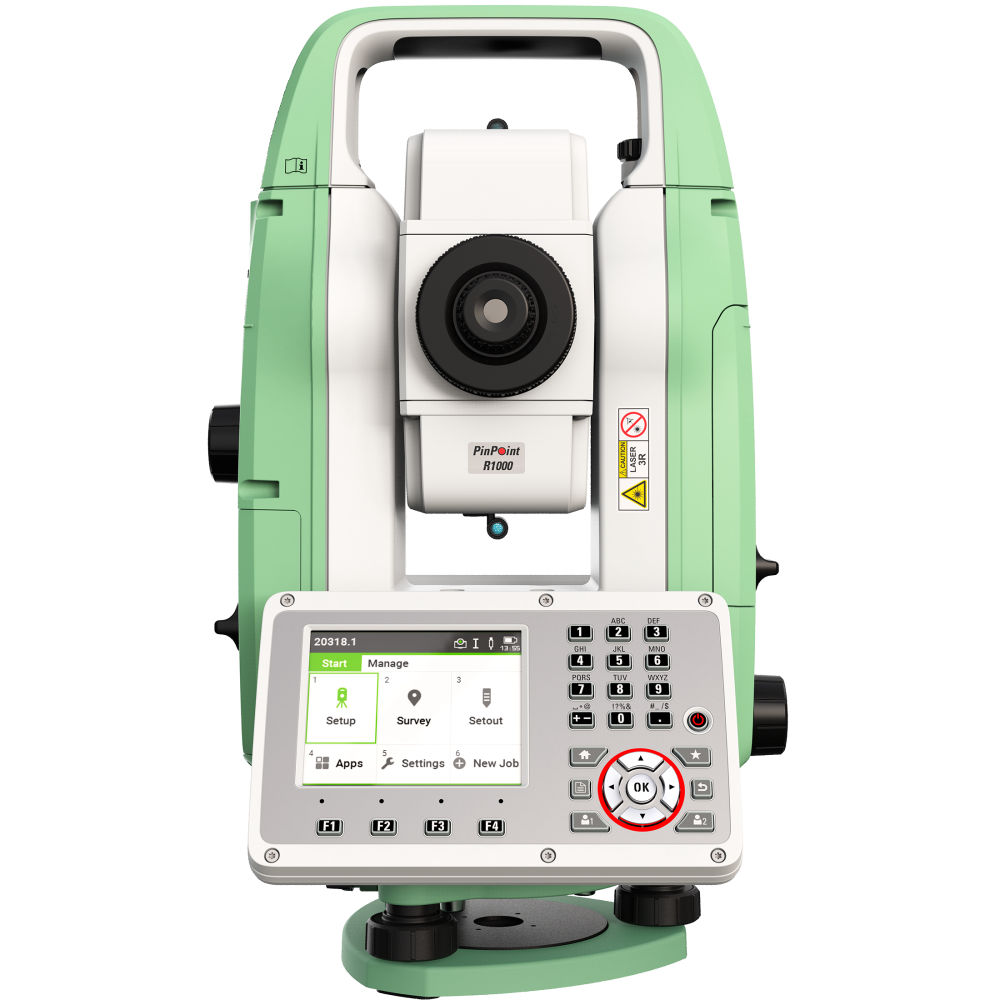

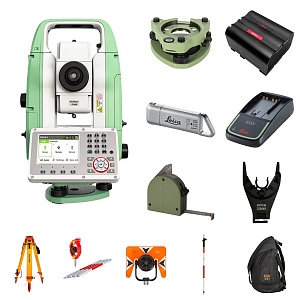

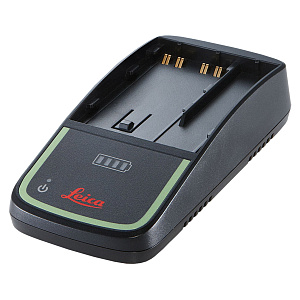

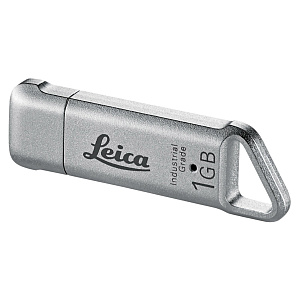

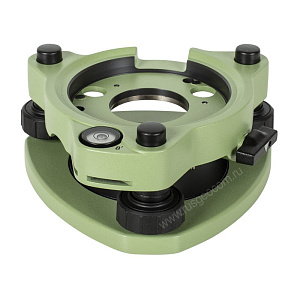

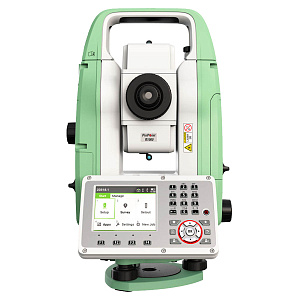

Для надежной работы на холоде отлично подходит акционный Комплект Leica TS07 R500 (5") Расширенный, который часто выбирают за выгодную цену, включающий все необходимое для начала работы. Если же требуется повышенная дальность безотражательных измерений в зимний период, стоит обратить внимание на тахеометр Leica TS07 R1000 (5"), способный брать отсчеты до 1000 метров даже в мороз.

Важно различать модели с рабочим диапазоном до –20 °C и специализированные "арктические" версии. Ошибка в выборе температурного режима может привести к выходу электроники из строя или значительным искажениям в результатах из-за температурных деформаций механики прибора.

Выбор тахеометра — это баланс между требуемой точностью и бюджетом проекта. Чтобы не переплатить за лишние функции, стоит придерживаться простого алгоритма выбора:

• Для типовых работ на стройке и простой съемки оптимальны технические модели с точностью 2–5 секунд.
• Для сложных инженерных расчетов, работы с чертежами прямо в поле и мониторинга лучше подойдут инженерные устройства на базе Android.
• Если время критично, а объемы работ огромны, роботизированные системы окупят себя за счет скорости и экономии на персонале.
• Для высокодетализированного 3D-моделирования и обмера сложных форм незаменимы сканирующие решения.
• При работе в северных широтах всегда выбирайте приборы с расширенным температурным диапазоном, чтобы избежать простоев.

Правильно подобранное оборудование и продуманная программная поддержка сделают вашу работу комфортной и исключат досадные ошибки в измерениях. Если у вас остались сомнения в выборе конкретной модификации или требуются уточнения по характеристикам, вы всегда можете обратиться за экспертной консультацией в профильный магазин тахеометров для подбора оптимального решения под ваш бюджет и задачи.
