Лазерное сканирование объектов культурного наследия: как проходят обмерные работы и что получает заказчик

Сохранение архитектурных шедевров прошлого — это сложная задача, требующая ювелирной точности и применения самых современных технологий. В условиях, когда время и внешняя среда неумолимо воздействуют на старинные стены и хрупкий декор, традиционные методы фиксации состояния памятников уступают место инновациям. Цифровая консервация становится фундаментом для любой качественной реставрации, позволяя воссоздать облик сооружения даже при серьезных утратах.

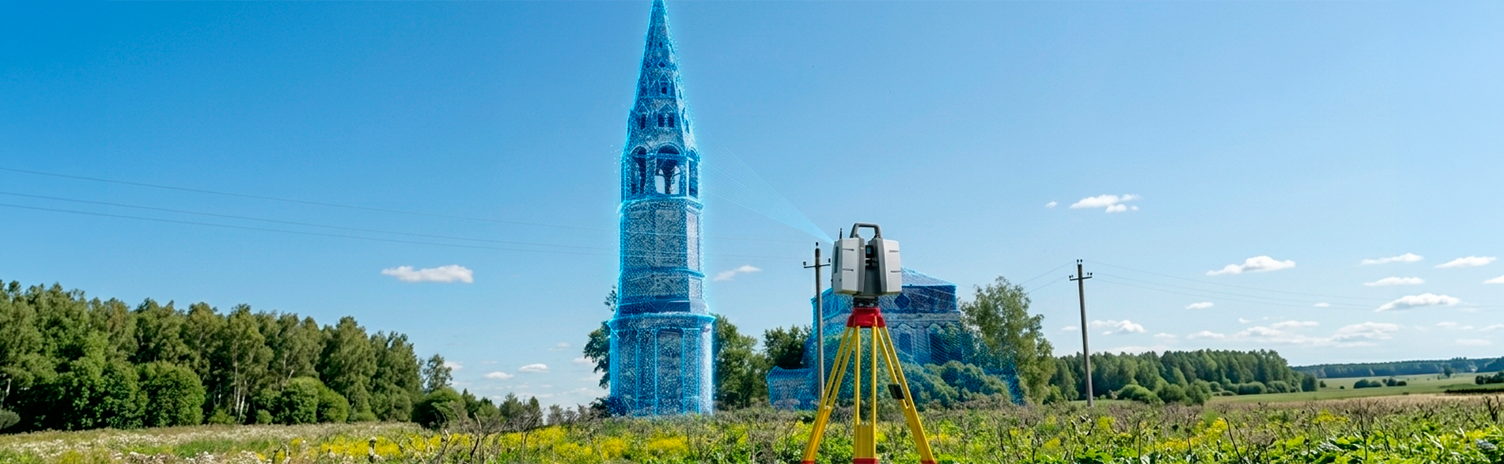

Лазерное сканирование объектов культурного наследия — это бесконтактный метод создания высокоточных цифровых копий зданий и памятников. Он применяется для подготовки проектов реставрации, мониторинга деформаций и создания виртуальных архивов. Заказчик получает исчерпывающие данные о геометрии объекта в виде облака точек, 3D-моделей или подробных чертежей, что сокращает сроки проектирования и исключает ошибки ручных измерений.

Современное наземное лазерное сканирование представляет собой процесс дистанционного измерения пространства с помощью специального оборудования — лазерного сканера. Прибор испускает миллионы лучей, которые отражаются от поверхности и возвращаются назад, фиксируя координаты каждой точки в трехмерном пространстве. В результате формируется так называемое облако точек, которое является точной метрической копией реальности.

Этот метод кардинально отличается от работы с рулеткой или тахеометром. Он позволяет запечатлеть сложнейшие формы с миллиметровой точностью, не касаясь самого объекта, что критически важно для ветхих сооружений и хрупких элементов декора. Чтобы подобрать подходящее устройство для профессиональных задач, вы можете изучить современные лазерные сканеры в нашем каталоге. Технология позволяет проводить измерения на значительных расстояниях, охватывая купола храмов, шпили и крыши высоких зданий без использования лесов.

Основная цель, которую преследуют архитектурные обмеры с применением сканирующей технологии, — получение достоверной информации о текущем техническом состоянии памятника. Это база для работы реставраторов, архитекторов и инженеров. Благодаря лазерному методу решаются следующие задачи:

• Создание актуальной исполнительной документации, если исторические планы утеряны или не соответствуют реальности.
• Выявление малейших деформаций, кренов и трещин в конструкции, которые незаметны глазу, но угрожают устойчивости стен.
• Точный расчет объемов будущих реставрационных работ и материалов, что позволяет оптимизировать смету.
• Подготовка данных для моделирования в среде BIM, где каждая деталь здания получает цифровой паспорт.
• Мониторинг состояния объекта во время проведения работ по соседству, чтобы исключить негативное влияние вибраций на историческую застройку.

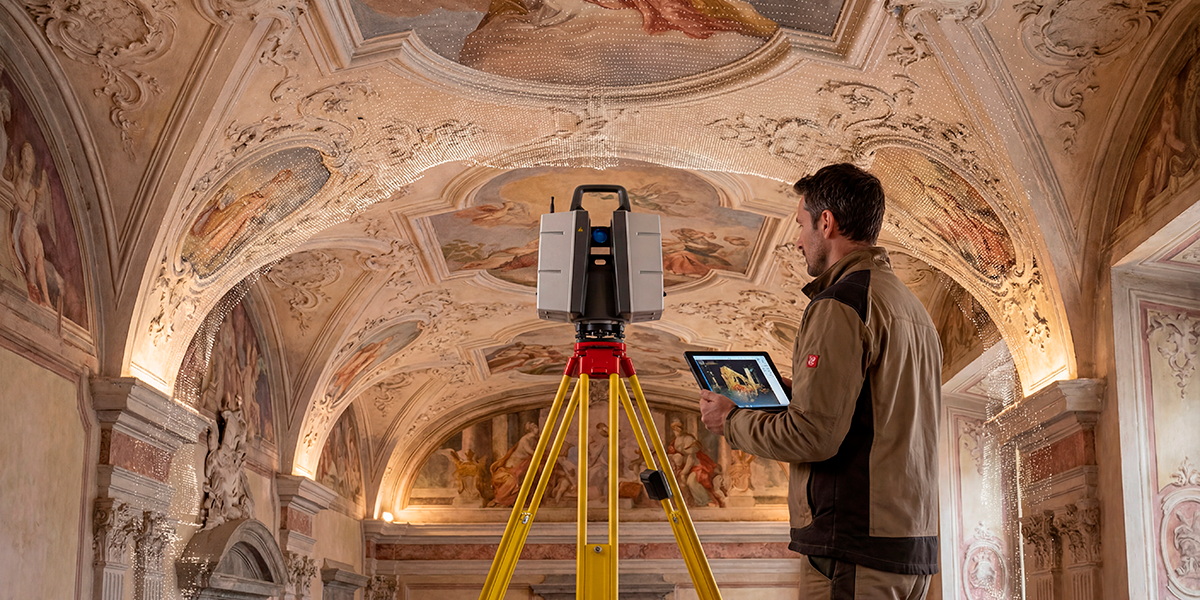

Применение сканирующих систем оправдано на любых этапах жизни памятника, но есть ситуации, когда этот метод незаменим. Например, при подготовке проекта реконструкции или восстановления после пожаров и стихийных бедствий. Если предстоит работа со сложным интерьером музеев, театров или соборов, где стены украшены лепниной и фресками, только сканирование даст нужную детализацию.

Часто лазерное сканирование объектов культурного наследия заказывают для создания виртуальных туров и цифровых экспозиций, что популяризирует объекты культуры. Также технология востребована для документирования объектов перед их консервацией, чтобы зафиксировать геометрию до того, как здание будет закрыто защитными конструкциями.

Для качественного выполнения работ специалистам требуется предварительная информация. Важно предоставить имеющиеся исторические справки, старые чертежи, фотографии фасадов и интерьера. Эти данные помогают спланировать полевые выезды, определить места установки станций сканирования и учесть специфику местности.

Особое внимание уделяется требованиям к точности и детальности итогового результата. Если задача состоит в том, чтобы зафиксировать только общие габариты по осям, съемки могут пройти быстрее. Если же требуется прорисовка каждого элемента резьбы или расчет площади позолоты, необходимо проводить сканирование с максимальной плотностью.

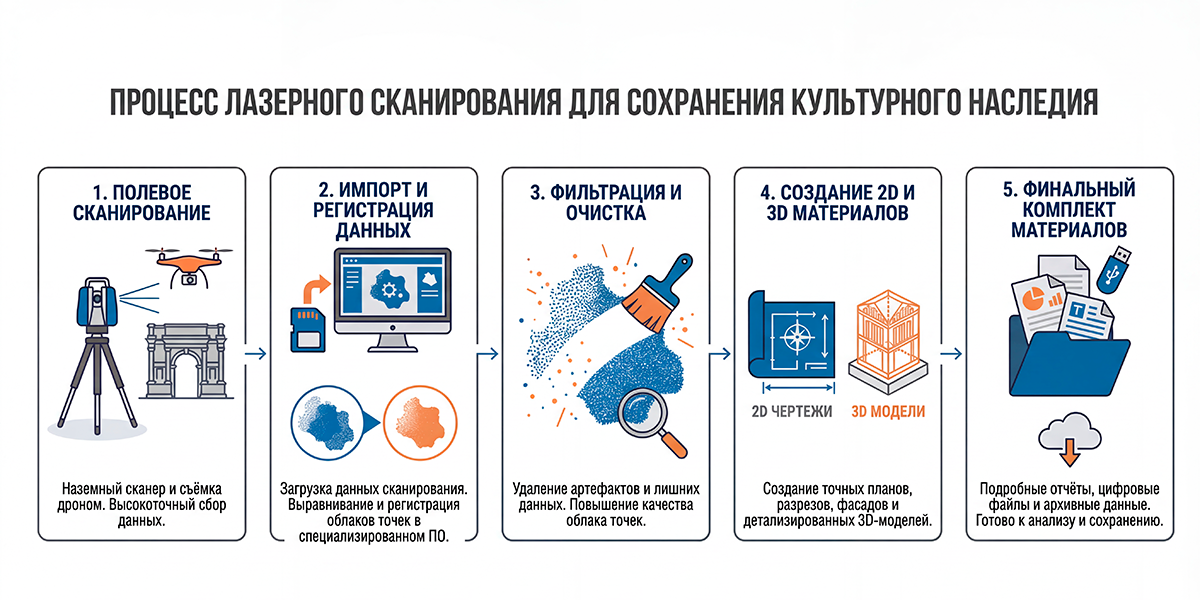

Процесс разделен на четкие этапы, гарантирующие качество результата:

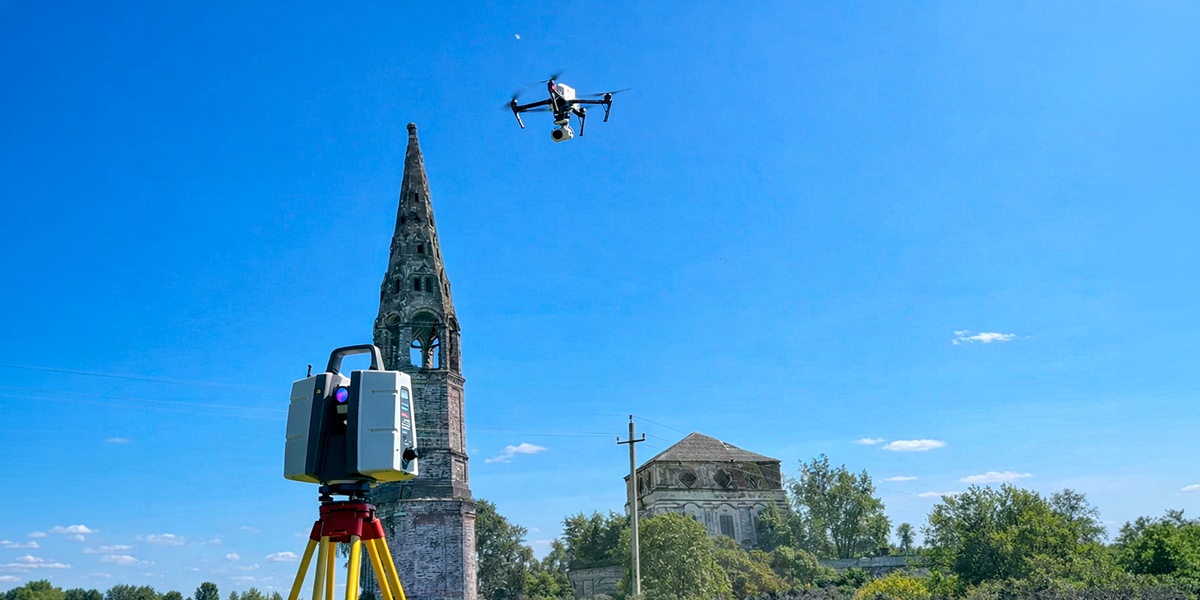

1. Полевой этап. Геодезисты выезжают на объект, проводят наземное сканирование с различных точек, чтобы избежать "слепых зон". Часто дополнительно используют фотограмметрию с БПЛА для съемки труднодоступных участков кровли.

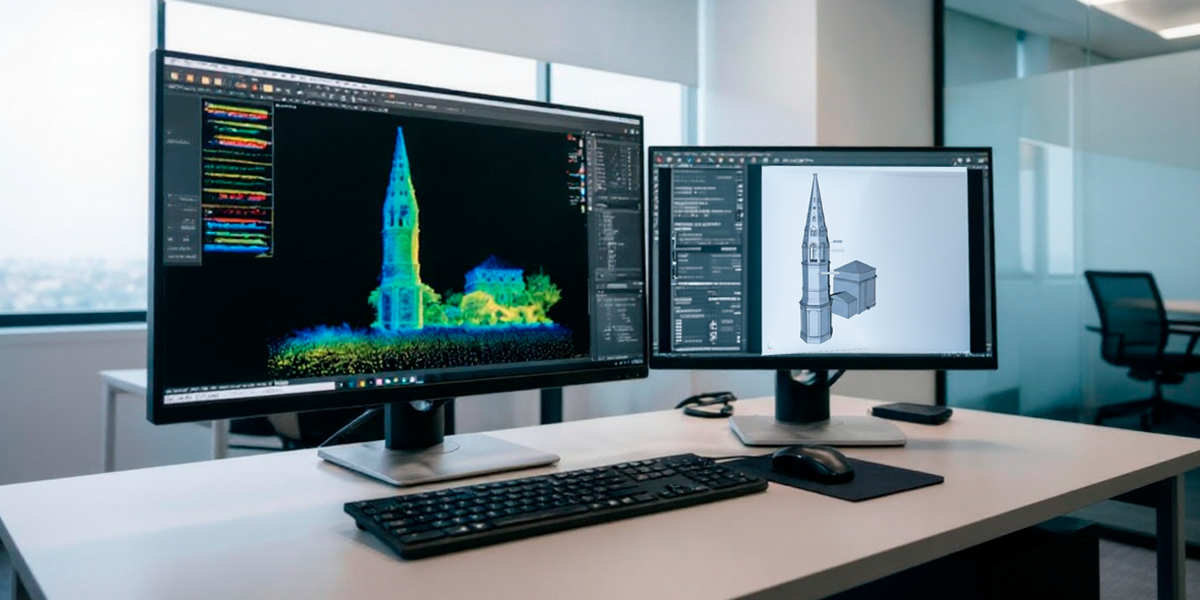

2. Камеральные работы. Полученные сканы загружаются в специализированное программное обеспечение (например, Leica Cyclone или Autodesk ReCap).
3. Обработка и очистка. На этом этапе происходит очистка данных от лишних шумов (людей, веток деревьев, проезжающих машин) и сшивка отдельных облаков в единую модель.
4. Создание отчетности. На базе чистого облака точек создаются плоские планы, разрезы и трехмерного модели.

Результат работ — это комплекс цифровых файлов, готовых для использования в проектной деятельности. Заказчик получает:

• Сшитое облако точек в форматах RCP, E57 или dwg, которое можно открывать в CAD-программах.
• Поэтажные планы, чертежи фасадов, разрезы и сечения по основным осям.
• Ортофотопланы и изображения с наложенной текстурой, что позволяет видеть реальный цвет и состояние материалов.
• Полигональные или твердотельные цифровые модели отдельных деталей декора или всего здания в целом.
• Обмерную документацию, зафиксированную в единой системе координат и высот.

Цена и время выполнения проекта индивидуальны для каждого памятника архитектуры. На них влияют следующие факторы:

• Сложность объекта. Сканирование лаконичного здания в стиле конструктивизма обойдется дешевле и пройдет быстрее, чем работа с пышным барокко.
• Объем помещений. Огромные залы дворцов требуют большего количества станций сканирования, чем небольшие кельи.
• Доступность. Наличие густой растительности, закрытых пространств или отсутствие освещения в подвалах усложняют полевые работы.
• Требования к детализации. Построение упрощенной модели занимает меньше времени, чем создание детализированной BIM-копии.

Самая частая ошибка — недостаточно подробное техническое задание. Если не указать необходимость фиксации инженерных систем или специфических дефектов, эти данные могут не попасть в финальный отчет. Также рискованно заказывать работы без предварительного выезда специалистов на сложные объекты, так как реальные условия могут сильно отличаться от фотографий. Еще одна ошибка — попытка сэкономить на камеральном этапе, поручив его специалистам без опыта работы с облаками точек, что ведет к искажению геометрии при черчении.

Несмотря на мощь технологии, существуют объективные сложности. Осадки (дождь или снег) создают лишние шумы, отражая лазерный луч, поэтому съемки лучше проводить в сухую погоду. Зеркальные и сильно блестящие поверхности могут давать искажения или не возвращать сигнал, что требует особого подхода при установке оборудования. Также серьезным препятствием может стать отсутствие прямой видимости элементов из-за временных перегородок или строительных лесов.
