Компенсатор наклона в ГНСС-приемнике RGK SR1

Введение

Современная геодезия требует высокой точности и максимальной производительности даже в самых сложных условиях. Традиционные методы спутниковых измерений часто сопряжены с необходимостью строго вертикальной установки вехи, что может быть затруднительно или занимать много времени. Компенсация наклона в GNSS-приемнике – это технология, которая позволяет выполнять измерения и разбивку точек при наклоненной вехе.

Эта функция становится критически важной для повышения эффективности полевых работ. Исключение необходимости постоянного выравнивания вехи по уровню ускоряет процесс съемки и разбивки, снижает влияние человеческого фактора и открывает новые возможности для работы в местах, где вертикальная установка вехи невозможна или небезопасна.

Принцип работы компенсатора в RGK SR1

ГНСС-приемник RGK SR1 оснащен встроенной инерциальной системой (IMU), которая обеспечивает функцию компенсации угла наклона вехи. Принцип работы заключается в использовании данных с датчиков ускорения (акселерометров) и датчиков вращения (гироскопов) в сочетании с данными со спутников для непрерывного определения положения, разворота и величины наклона приемника. На основе этих данных и известной длины вехи программное обеспечение рассчитывает координаты наконечника вехи.

Ключевым преимуществом IMU-системы в RGK SR1 является ее невосприимчивость к магнитным помехам. В отличие от более старых систем, использующих магнитометры, на работу которых могут влиять металлические объекты, транспортные средства или железобетонные конструкции, IMU-компенсатор работает стабильно рядом с ними. Более того, инерциальная система не требует частой калибровки, в отличие от магнитометров, которые необходимо калибровать на каждом новом объекте.

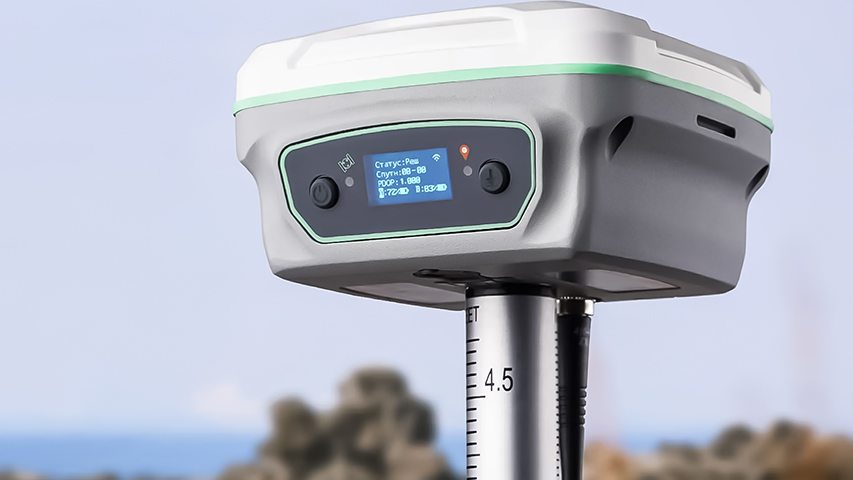

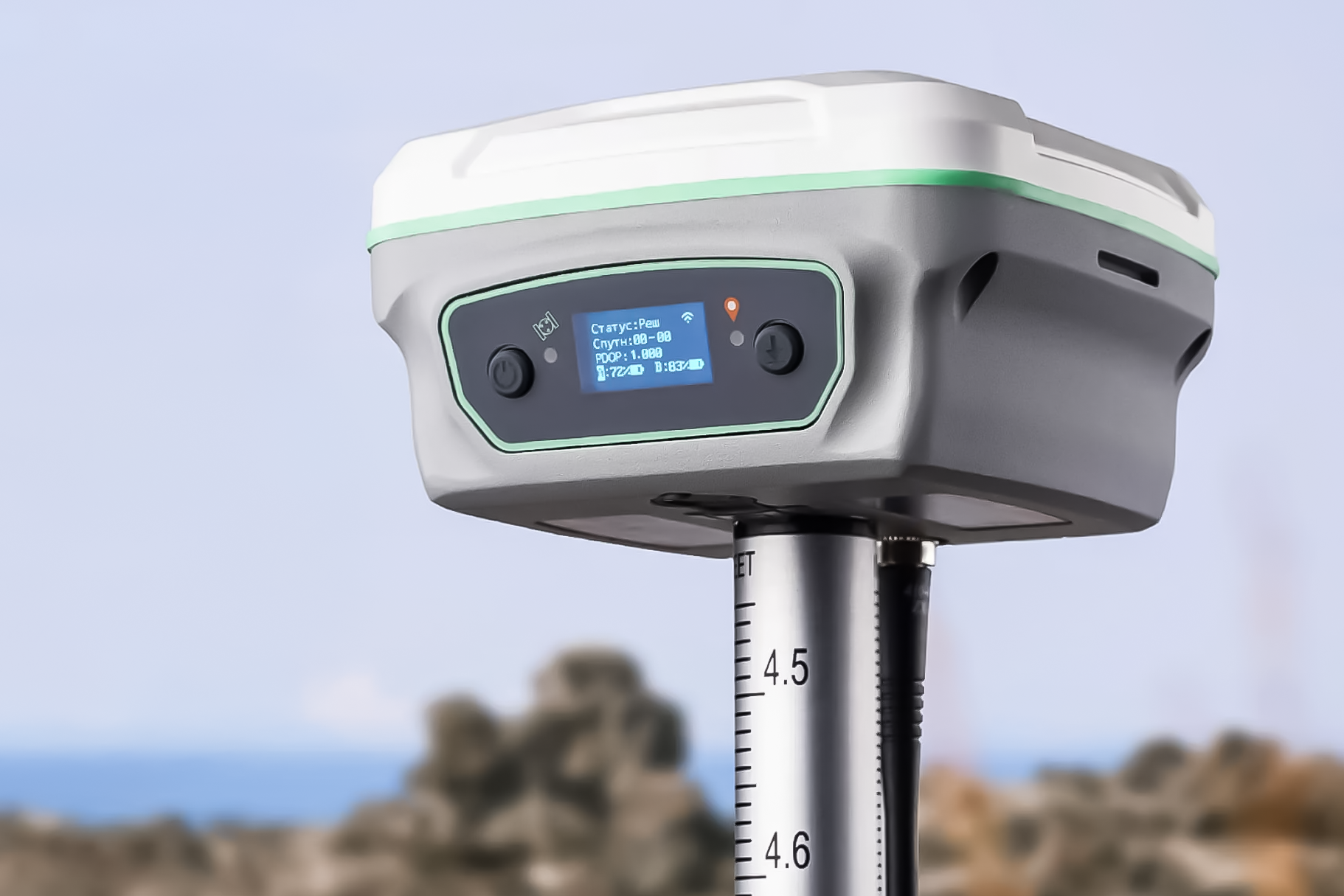

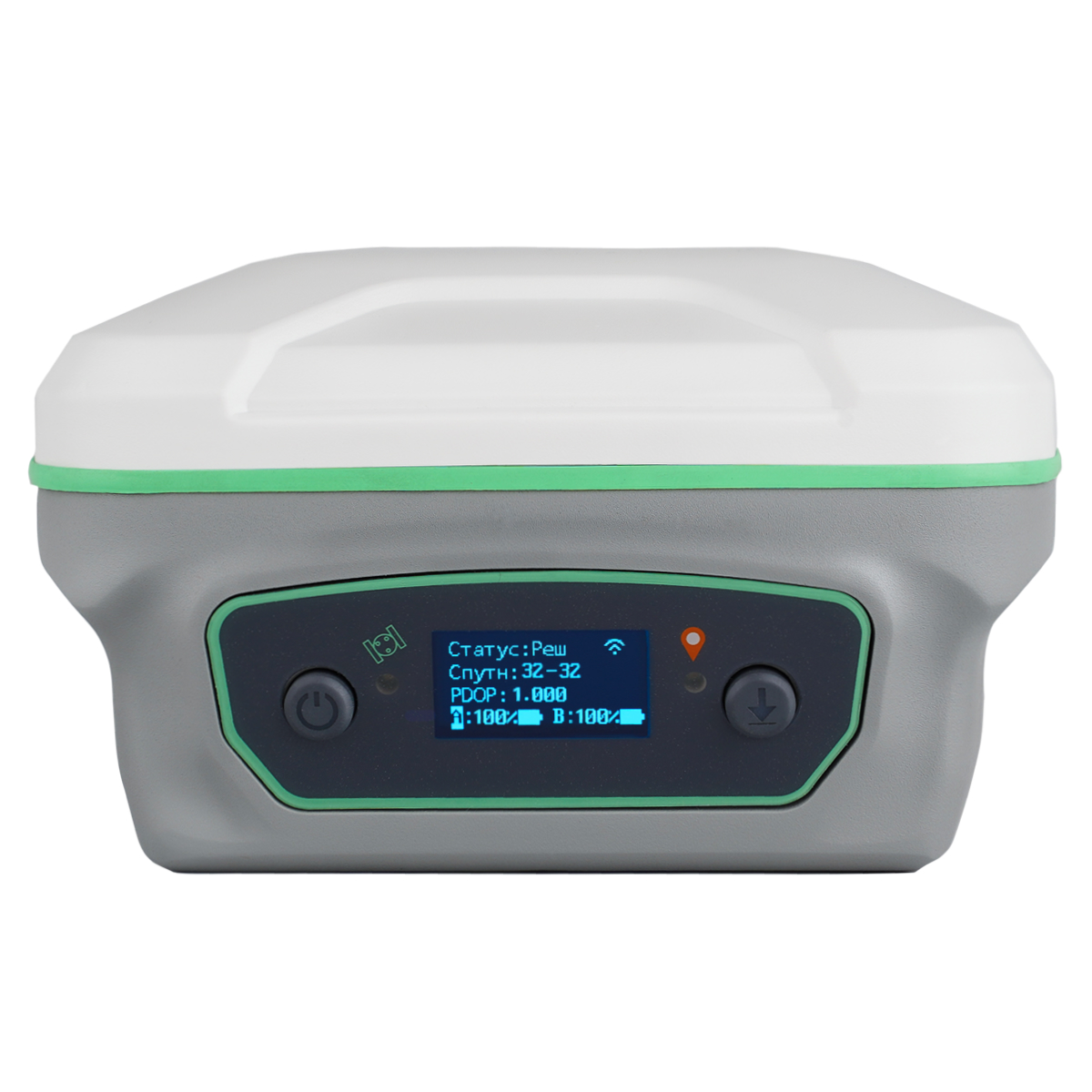

RGK SR1 - GNSS/GPS приемник

Функция "Горячей замены АКБ" и IMU до 60°

Артикул: 756808
Количество каналов: 1198
Сигналы: GPS, Glonass, BeiDou, Galileo

285 000 ₽ 285 000 ₽

В наличии

Cмотреть

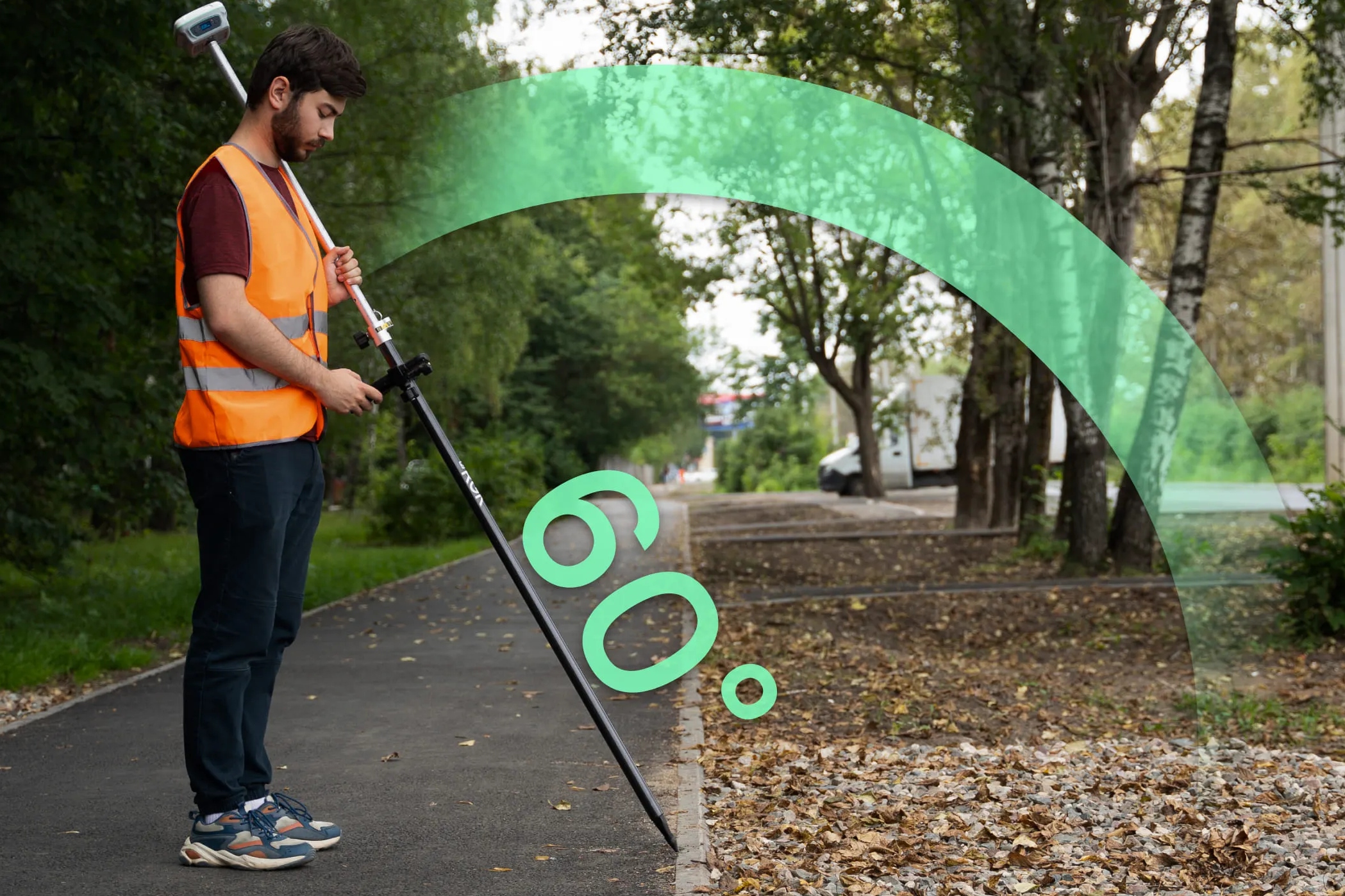

Компенсатор наклона в RGK SR1 позволяет работать при наклоне вехи до 60 градусов. При этом обеспечивается точность определения положения до 2.5 см.

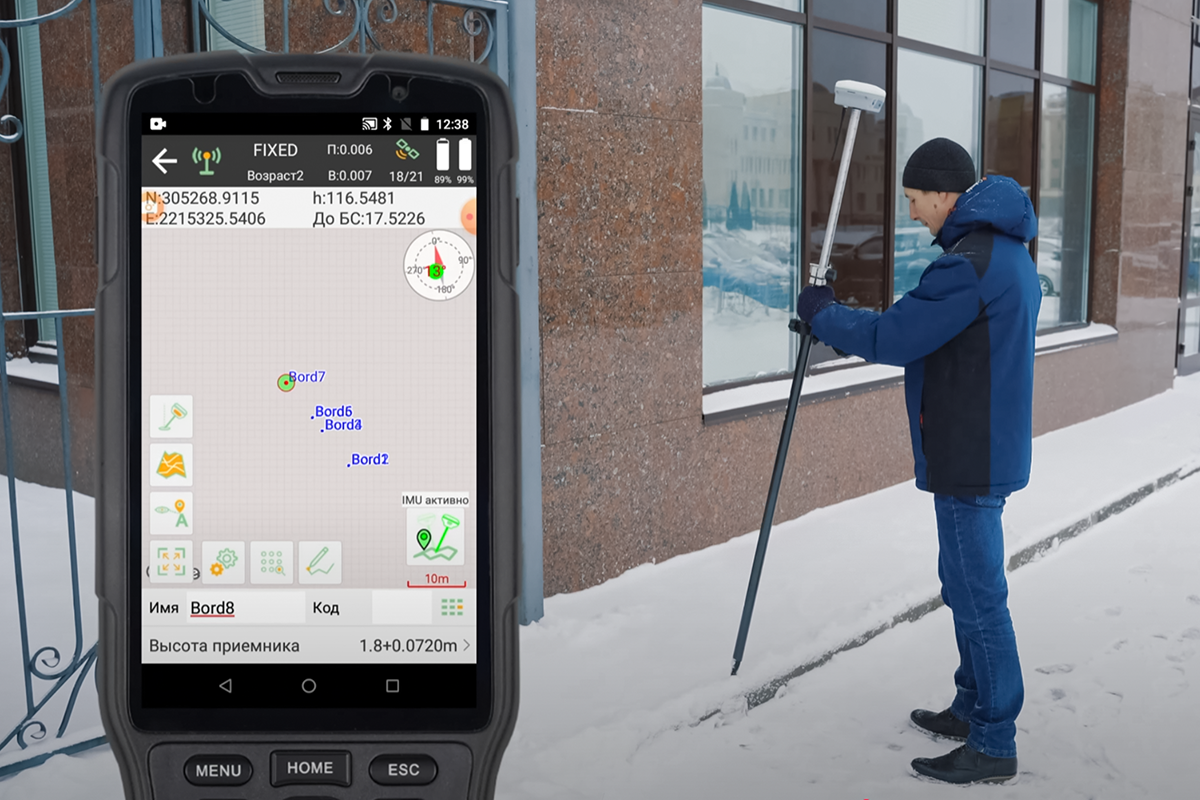

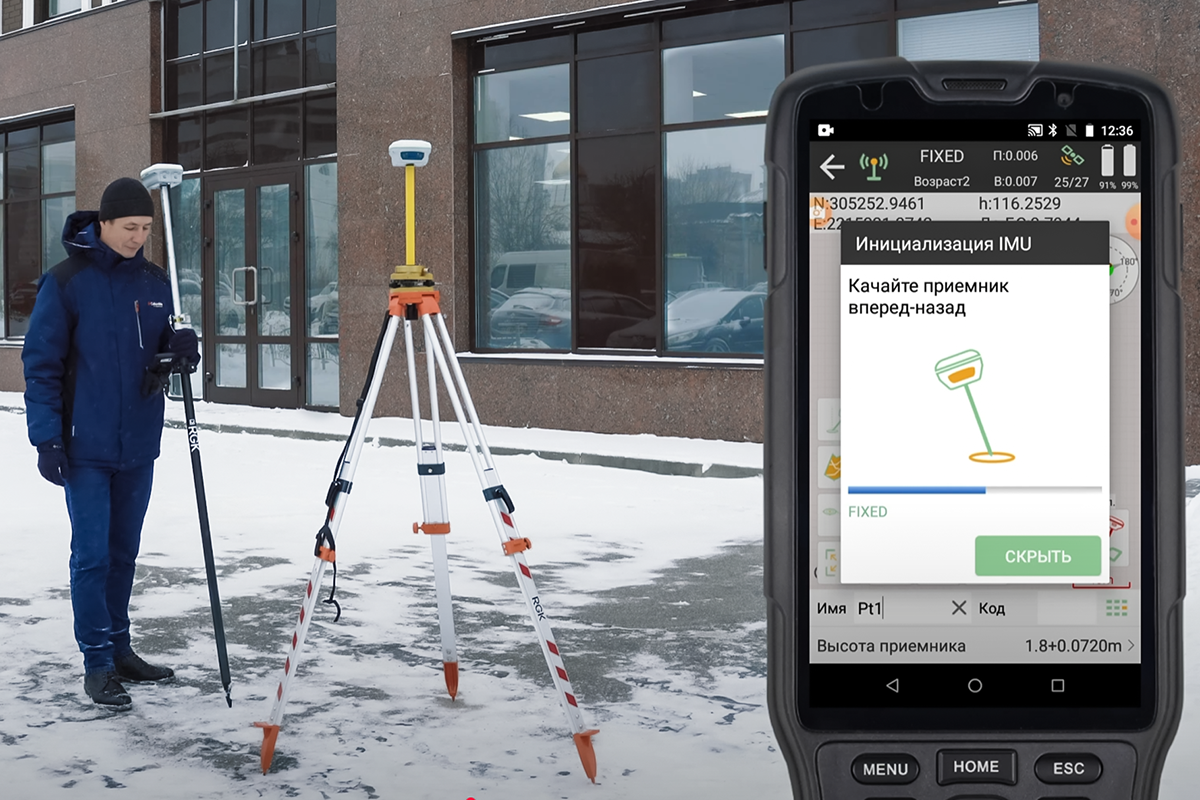

Активация IMU происходит автоматически при движении, как только будет получено фиксированное решение. Если приемник перестает двигаться примерно на полминуты, то компенсация наклона может приостановиться, что отображается в полевом программном обеспечении. Для возобновления компенсации достаточно начать движение к следующей точке.

Практическая польза функции

Интеграция компенсатора наклона в RGK SR1 позволяет измерять точки, которые ранее были труднодоступны для традиционных методов, например, углы зданий, элементы уличного оборудования, точки под автомобилями, навесами или вплотную к ограждениям. На склонах и насыпях, где сложно установить веху вертикально, компенсатор наклона также значительно упрощает и ускоряет работу.

Исключение необходимости выравнивания вехи перед каждым измерением позволяет измерять точки или выполнять разбивку значительно быстрее. Это может повысить производительность до 20%. Сокращается время, затрачиваемое на каждый измерительный цикл. Кроме того, IMU минимизирует влияние человеческого фактора, снижая вероятность ошибок, связанных с неточным выравниванием вехи вручную.

В сочетании с функцией горячей замены батарей, компенсатор наклона позволяет проводить длительные непрерывные измерения на больших проектах или в удаленных районах, где прерывание работы для смены аккумулятора критично. Вы можете быстро заменить разряженную батарею на заряженную, не выключая приемник и не теряя фиксированное решение, продолжая использовать все преимущества компенсации наклона.

Еще один аспект практической пользы функции раскрывается при работе с удлиненными вехами. Чем длиннее веха, тем сложнее ее точно выровнять, и тем больше становится горизонтальная ошибка от небольшого наклона без компенсации.

Чтобы наглядно продемонстрировать важность IMU, рассмотрим пример. При работе без компенсатора наклона с вехой высотой 2 метра:

Наклон вехи всего на 1 градус приведет к ошибке в определении планового положения около 3.5 см.
Наклон вехи на 5 градусов приведет к ошибке около 17.5 см. Эти ошибки возникают даже при небольшом, казалось бы, наклоне, если он не компенсируется.

Сравнение с аналогами

Многие современные ГНСС-приемники геодезического класса производства Leica, Trimble, PrinCe, SOUTH, EFT и других компаний также оснащены IMU.

RGK SR1 предлагает компенсацию наклона до 60 градусов с точностью до 2.5 см. Таким образом погрешность оборудования находится на уровне топовых брендов отрасли, при этом диапазон компенсации у RGK SR1 является широким и позволяет работать в очень сложных геометрических условиях.

Выводы

Компенсатор наклона в ГНСС-приемнике RGK SR1 – это не просто удобство, позволяющее не тратить время на ручное выравнивание вехи. Это мощный инструмент, который обеспечивает гарантированную точность измерений в ситуациях, где идеальное вертикальное положение невозможно или крайне затруднительно, расширяет рабочую область и значительно повышает производительность полевых работ. В сочетании с такими функциями, как горячая замена батарей, RGK SR1 становится высокоэффективным и надежным решением для самых требовательных геодезических задач.
