Что такое GNSS-приемник?

GNSS-приемник — это высокотехнологичное устройство, которое вычисляет свои координаты на Земле, принимая радиосигналы от глобальных навигационных систем, таких как GPS, ГЛОНАСС, BeiDou и Galileo. В геодезии это оборудование обеспечивает получение результатов с сантиметровой точностью, что критически важно для строительства, межевания и картографии. Мы подробно разберем внутреннее устройство приборов, принцип триангуляции и специфику их применения в профессиональной среде. Читайте далее, чтобы узнать, как правильно выбрать оборудование для сложных полевых условий и почему мультисистемность стала золотым стандартом современной навигации.

Аббревиатура GNSS (Global Navigation Satellite System) скрывает под собой глобальные навигационные спутниковые системы, предназначенные для определения пространственного положения объектов. Сегодня это не просто военная разработка, а фундамент, на котором строится современная экономика: от логистики и сельского хозяйства до высокоточного инженерного проектирования.

Определение GNSS и его роль в геодезии

В отличие от бытовых навигаторов, геодезическое оборудование обеспечивает на порядок более высокую точность. Если обычный смартфон определяет местоположение с погрешностью в несколько метров, то специализированный спутниковый прибор, такой как SR1 от бренда RGK, позволяет получать координаты с точностью несколько миллиметров или сантиметров. Такая навигация незаменима при создании опорных межевых сетей, проведении топографических изысканий и сопровождении сложных строительных объектов. Без использования GNSS современная геодезия была бы немыслима, так как традиционные оптические методы требуют прямой видимости между пунктами и занимают в разы больше времени.

Как GNSS работает на основе спутниковых сигналов

Как работает GNSS-приемник? Система представляет собой сложный механизм, состоящий из трех сегментов: космического, наземного и пользовательского. На высоких орбитах (около 20 000 км) постоянно вращаются десятки космических аппаратов. Каждый такой спутник непрерывно транслирует в пространство свой идентификатор, данные о траектории движения (эфемериды) и сверхточное время отправки импульса. Навигационные спутники оснащены атомными часами, ошибка которых составляет всего одну секунду за сотни миллиардов лет, что крайне важно для расчетов. Наземные станции управления отслеживают состояние группировки и передают на борт корректирующие данные, чтобы система не сбивалась. Пользовательское устройство — ваш приемник — ловит эти радиоволны и на их основе вычисляет расстояние до каждого видимого аппарата.

Работа прибора напоминает решение сложной геометрической задачи. Чтобы получить точное значение координат, электроника должна выполнить огромный объем вычислений за доли секунды.

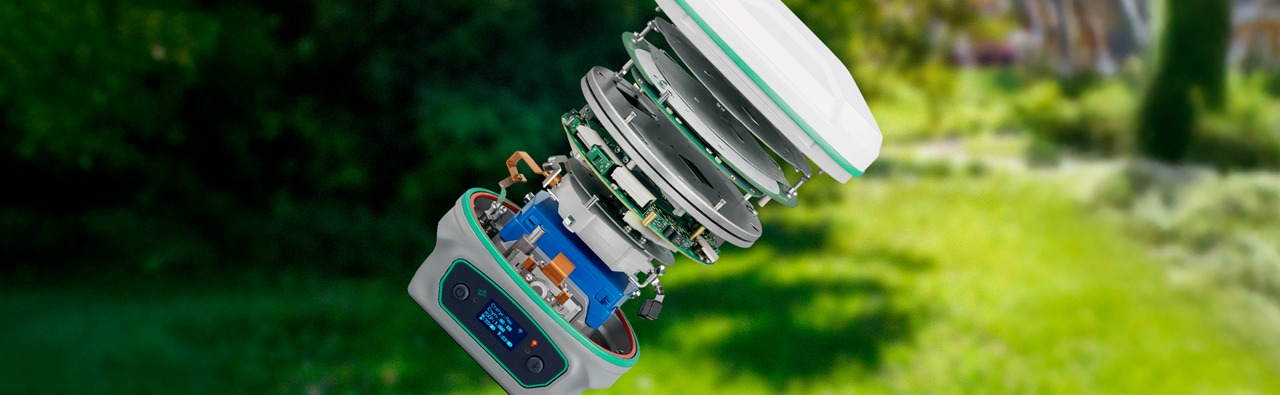

Основные элементы конструкции

Современный GNSS-приемник — это не просто антенна, а миниатюрный компьютер в защищенном корпусе. Основными элементами являются:

• Антенна. Она улавливает даже слабый сигнал из космоса. В профессиональных моделях антенна спроектирована так, чтобы отсекать отраженные от земли помехи.
• Радиочастотный тракт. Усиливает полученные волны и преобразует их в цифровой вид.
• Процессор (DSP). Мозг устройства, который обрабатывает данные, выделяет временные метки и считает координаты.
• Собственный генератор времени. Высокоточные кварцевые часы, которые синхронизируются с атомными часами на спутниках.

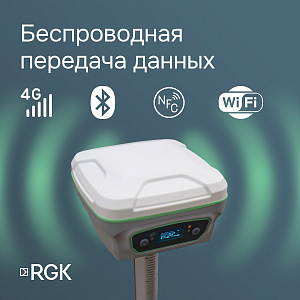

• Интерфейсы связи. Модули Bluetooth, Wi-Fi и сотовые модемы для передачи поправок и результатов.

Принцип триангуляции и использование спутниковых сигналов

В основе позиционирования лежит математический метод триангуляции (или трилатерации). Зная скорость радиосигнала (она равна скорости света) и время, за которое он долетел до антенны, прибор вычисляет дистанцию до спутника. Представьте себе сферу вокруг спутника, радиус которой равен этому расстоянию. Ваше местоположение находится на поверхности этой сферы. Чтобы найти точку в трехмерном пространстве, нужно пересечение минимум четырех таких сфер. Три спутника дают широту и долготу, а четвертый необходим для вычисления высоты и синхронизации времени между часами приемника и спутниковой группировки.

Как GNSS-приемник определяет местоположение

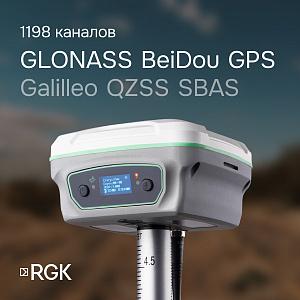

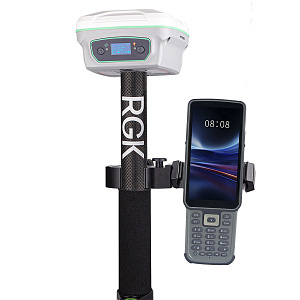

Профессиональное оборудование использует не только кодовые измерения, но и фазу несущей частоты. Это позволяет "разбить" сигнал на мелкие отрезки и значительно повысить точность измерения. Например, RGK SR1 распределяет входящие потоки по 1198 параллельным каналам, работая со всеми доступными частотами (L1, L2, L5). Подробнее об этом можно узнать в обзоре GPS-приемника. Чем больше частот и каналов поддерживает аппарат, тем быстрее он получает фиксированное решение — состояние, при котором погрешность минимальна.

Внедрение спутниковых технологий позволило отказаться от прокладки длинных теодолитных ходов, что ускорило темпы работы в поле в несколько раз.

Использование GNSS для топографических съемок

Создание цифровых карт местности теперь занимает часы вместо дней. Спутниковые приборы позволяют быстро фиксировать положение характерных точек рельефа и объектов инфраструктуры. В режиме RTK (кинематика в реальном времени) геодезист видит свои координаты на экране контроллера мгновенно. Это идеальный инструмент для межевания земель, инвентаризации лесов или планирования дорожных сетей.

Применение GNSS в строительстве и мониторинге деформаций

На стройплощадке точность решает все. С помощью GNSS выполняют разбивку осей зданий, вынос проекта в натуру и контроль объемов земляных работ. Для критически важных объектов, таких как мосты или плотины, организуют постоянный мониторинг. Датчики фиксируют малейшие смещения конструкций в миллиметровом диапазоне, предупреждая о возможных авариях.

Геодезические работы в сложных условиях с использованием GNSS

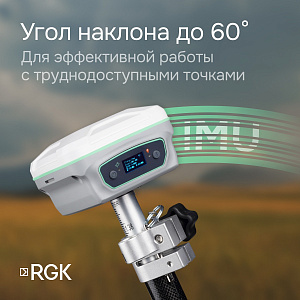

Раньше работа под кронами деревьев или в плотной городской застройке была настоящим испытанием. Сигнал переотражается от зданий, создавая эффект многолучевости. Современные алгоритмы в оборудовании RGK успешно фильтруют эти шумы. Наличие инерциальной системы (IMU) позволяет проводить съемку даже под наклоном вехи до 60°, что незаменимо, когда невозможно установить прибор строго вертикально (например, у стен зданий или в густых зарослях).

В зависимости от роли в процессе измерений, оборудование делится на несколько категорий.

Базовые приемники

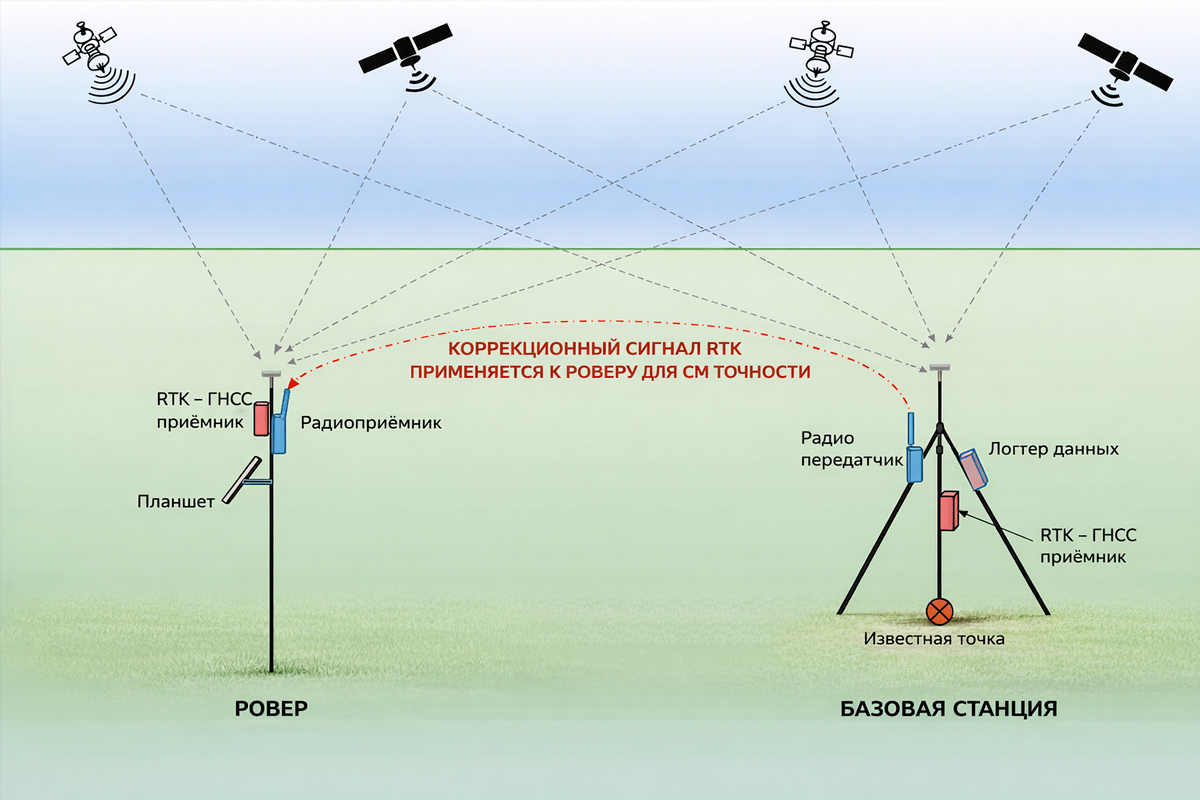

Базовая станция (или база) устанавливается на точке с заранее известными координатами. Она сравнивает свое положение, вычисленное по спутникам, с эталонным и формирует дифференциальную поправку. Эта поправка транслируется по радиоканалу или интернету другим приборам, чтобы исключить атмосферные и ионосферные задержки.

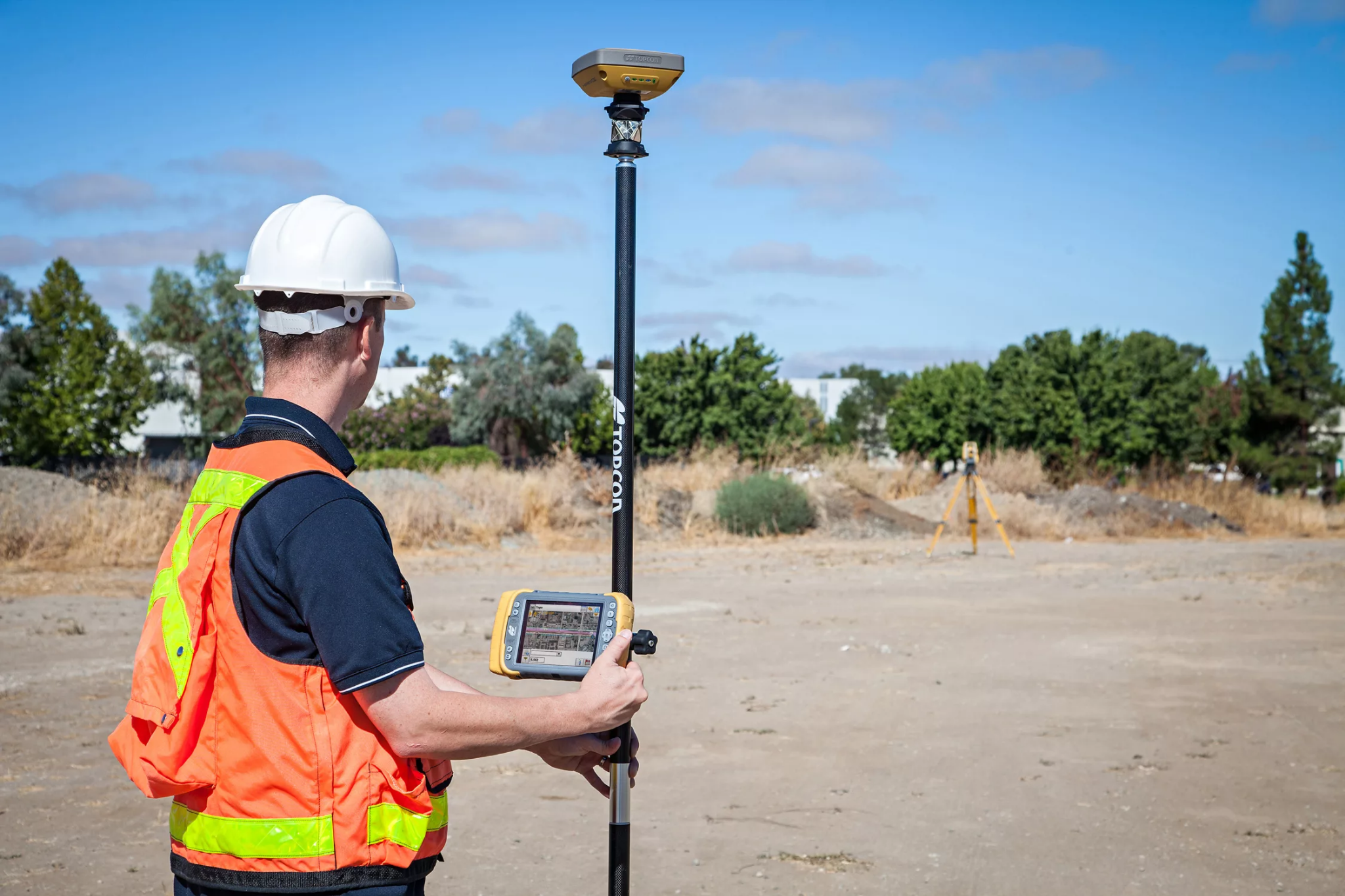

Роверные приемники

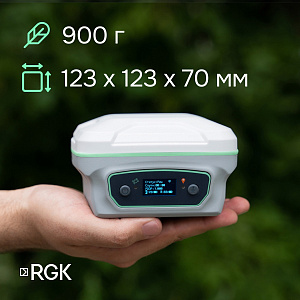

Ровер — это мобильное устройство, с которым геодезист перемещается по объекту. Он принимает поправки от базы и за считанные секунды вычисляет свои координаты с высочайшей точностью. Такие приборы отличаются компактностью, малым весом (например, модели RGK весят менее 1 кг) и длительным временем работы от батарей.

Сетевые приемники

Эти устройства не требуют наличия собственной базы в поле. Они подключаются к сетям постоянно действующих базовых станций через интернет (протокол NTRIP). Это позволяет работать в одиночку на больших территориях, где есть покрытие сотовой связи, используя готовые инфраструктурные решения.

Выбор прибора зависит от специфики ваших задач и бюджета. Универсального решения не существует, но есть критерии, которые помогут не ошибиться.

Если вы часто работаете на удаленных объектах без сотовой связи, вам необходим комплект "база + ровер" со встроенными УКВ-модемами. Для городских кадастровых инженеров оптимальным выбором станет сетевой ровер, работающий через GSM. Оборудование RGK часто поставляется в универсальной конфигурации, где один и тот же прибор может выступать в любой роли в зависимости от настроек.

Важные характеристики при выборе GNSS-приемника

При покупке обратите внимание на точность, диапазон, интерфейсы, а также следующие параметры:

• Количество каналов. Чем их больше, тем стабильнее будет связь в условиях ограниченного обзора неба.
• Поддерживаемые системы. Ищите приборы, работающие со всеми группировками одновременно (GPS + ГЛОНАСС + BeiDou + Galileo).
• Наличие инерциального датчика (IMU). Он ускоряет работу на 30%, избавляя от необходимости выставлять веху по уровню.
• Защищенность. Стандарт IP67 или IP68 гарантирует работу под дождем и в пыли.

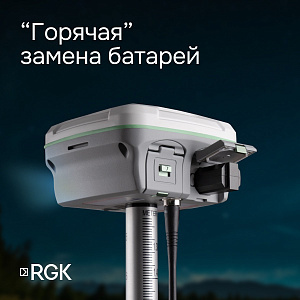

• Автономность. Функция "горячей замены" батарей позволяет менять аккумуляторы, не выключая прибор.

Условия, при которых разные модели приемников покажут лучшие результаты

В открытом поле практически любой современный прибор покажет хороший результат. Однако в лесу или "бетонных джунглях" преимущество получают многочастотные модели с продвинутыми алгоритмами подавления помех. Если работа связана с постоянными передвижениями, критически важен вес и эргономика контроллера.

Понимание того, как работают навигационные системы и из чего состоит бюджет ошибок, позволяет подбирать инструмент, который не подведет в ответственный момент. Современные технологии, реализованные в приборах RGK, делают сложную геодезию доступной и быстрой, превращая рутинные измерения в высокотехнологичный процесс.
