Как определить угол наклона крыши: расчет, измерение и способы проверки уклона
Выбор правильного уклона напрямую влияет на то, как ваша будущая крыша будет противостоять капризам погоды. От уклона зависит скорость схода снега и эффективный отвод дождевой воды, распределение ветровых нагрузок, сопротивляемость различным климатическим воздействиям, а также долговечность всей стропильной системы. Неверно выбранный угол может привести к застою влаги, протечкам и, как следствие, к разрушению силового деревянного каркаса.
Как рассчитать угол наклона крыши? По сути, решить эту задачу можно двумя основными путями: рассчитать по размерам ската на этапе проектирования или измерить уже готовую конструкцию с помощью специальных строительных инструментов.
Что такое угол наклона крыши и в чем его измеряют
В строительной терминологии часто встречаются понятия "угол наклона крыши", "уклон кровли" и "скат". Скат — это сама наклонная плоскость будущей крыши, которая укладывается под определенным углом к горизонтальной поверхности. Уклон кровли — это степень крутизны этой плоскости. Сам же угол наклона — это геометрическая величина, образованная линией ската и горизонтальной проекцией стропил.
Интересно, что один и тот же параметр в различных строительных документах, чертежах и инструкциях производителей кровельных материалов может выражаться в трех совершенно разных единицах измерения. Строители и проектировщики используют:
- Градусы (°) — самый наглядный и классический способ измерения углов от горизонтали. Он интуитивно понятен любому человеку, даже далекому от тригонометрии. Шкалы классических механических угломеров размечены именно в градусах.
- Проценты (%) — отношение высоты конька (вертикального подъема) к длине горизонтальной проекции ската, умноженное на сто. Эта единица измерения является основной в российских строительных нормативах и правилах, в частности в СП 17.13330. Измерять уклон в процентах очень удобно на строительной площадке с помощью обычной рулетки.
- Соотношение сторон (пропорция вида h:l) — дробная запись, показывающая отношение высоты подъема ската к длине его горизонтального заложения (например, 1:3). Такое безразмерное отношение часто применяется профессиональными кровельщиками и в инструкциях зарубежных производителей кровельных материалов.
Чтобы вы легко ориентировались в этих величинах и не запутались при переводе одних единиц в другие, мы подготовили подробную таблицу соответствия для расчета угла наклона крыши наиболее распространенных типов частных домов:
Угол наклона крыши (градусы, °) | Уклон кровли (проценты, %) | Соотношение высоты к длине (пропорция h:l) | Характеристика крутизны ската |
|---|---|---|---|
5° | 8,7% | 1:11,4 | Пологие, плоские малоуклонные конструкции |
10° | 17,6% | 1:5,7 | Пологие скаты с минимальным уклоном |
15° | 26,8% | 1:3,7 | Умеренный, классический малый скат |
20° | 36,4% | 1:2,7 | Стандартный средний уклон для частных домов |
25° | 46,6% | 1:2,15 | Средняя крутизна ската, оптимальная для многих материалов |
30° | 57,7% | 1:1,7 | Классический, хорошо вентилируемый скат |
45° | 100,0% | 1:1,0 | Равносторонний прямоугольный треугольник, крутые скаты |
60° | 173,2% | 1:0,58 | Крутые мансардные конструкции, где снег не задерживается |
От чего зависит угол наклона крыши
Выбор оптимального угла наклона крыши — это всегда сложный компромисс между архитектурным дизайном, вашим бюджетом и законами строительной физики. Прежде чем утвердить тот или иной проект, необходимо тщательно проанализировать следующие ключевые факторы.
Тип кровельного покрытия
Различные материалы обладают разной степенью герметичности, шероховатости и прочности. Гладкая поверхность (например, металл) способствует быстрому сходу осадков, в то время как шероховатая битумная черепица или штучная керамическая плитка задерживают воду и снег, требуя более крутого уклона ската.
Климатические условия региона
Сюда относятся снеговая и ветровая нагрузки. В районах, где бушуют сильные ветры, крутые крыши с высокой парусностью строить опасно — порыв ветра может буквально оторвать или повредить конструкцию. Здесь проектируют пологие скаты с уклоном от 10° до 25°. Напротив, в заснеженных регионах Сибири или Урала, где толщина снежного покрова создает критические нагрузки на стропильную систему, оптимально делать крыши крутыми (35°–45° и выше). С таких скатов снег сходит самостоятельно под собственным весом, уменьшая нагрузку на мауэрлат и стены здания. Кроме того, значительная масса кровельного покрытия также создает постоянное давление на деревянные конструкции.
Конструкция крыши
Для простых односкатных конструкций, которые чаще всего возводят на гаражах, пристройках или хозяйственных объектах, обычно выбирают пологие углы от 10° до 30°. Для жилых домов более традиционными являются двускатные, мансардные или сложные четырехскатные вальмовые крыши с уклонами в пределах 20°–45°.
Использование подкровельного пространства
Если вы планируете обустроить под крышей полноценную жилую мансарду, угол ската должен быть достаточно большим (оптимально от 45° до 60°), чтобы высота потолка в полный рост позволяла комфортно находиться внутри помещения. Если же в планах холодный неэксплуатируемый чердак, угол уклона можно существенно снизить, сэкономив на строительных материалах и общем бюджете проекта.
Как рассчитать угол наклона крыши самостоятельно

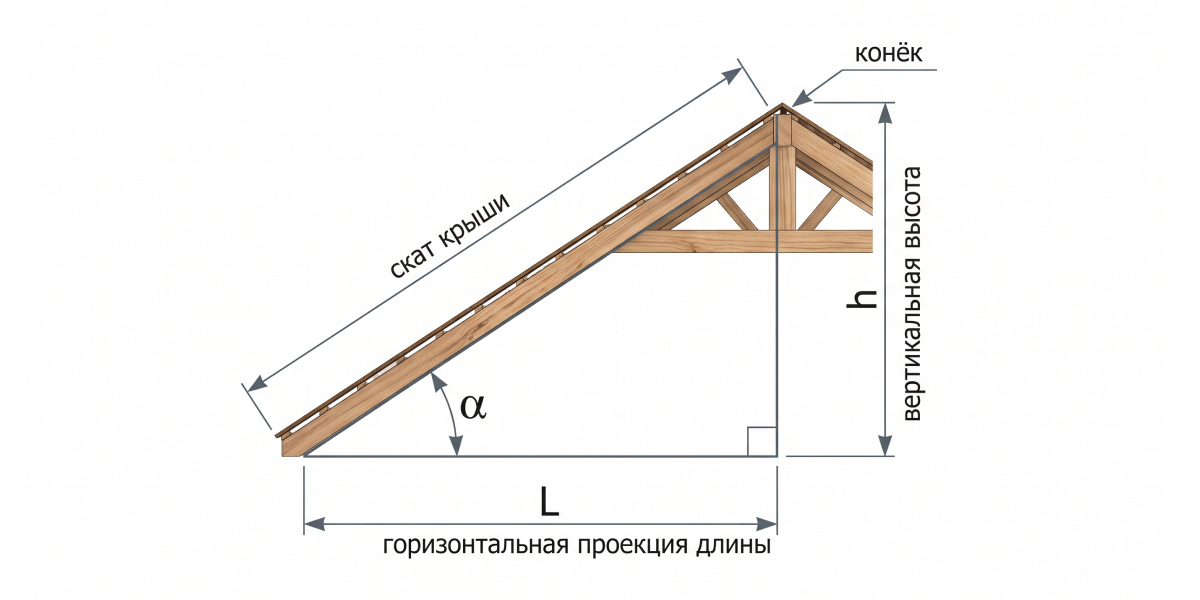

Чтобы рассчитать геометрические параметры ската будущей кровли, нам не понадобятся сложные математические вычисления. Достаточно представить крышу как прямоугольный треугольник, где скат является гипотенузой, вертикальная высота от перекрытия до конька (h) — противолежащим катетом, а горизонтальная проекция ската (L), равная половине ширины дома для симметричной двускатной крыши, — прилежащим катетом.
Базовая формула расчета уклона в процентах (P) выглядит так:
P = (h / L) * 100
Если вам необходимо перевести полученный результат в градусы (α), воспользуйтесь формулой через тригонометрическую функцию арктангенса:
α = arctan(h / L)
Пример 1. Расчет односкатной крыши
Предположим, мы строим гараж шириной 6 метров. Для односкатной крыши заложение (L) равно полной ширине строения, то есть 6 метрам. Мы хотим сделать перепад высоты между передней и задней стенами (h) равным 2,4 метра.
- Рассчитаем уклон в процентах: (2,4 / 6) * 100 = 40%.
- Обратившись к нашей таблице перевода величин, мы увидим, что значению в 40% соответствует угол примерно в 22°. Этот угол наклона является отличным вариантом для большинства кровельных покрытий.
Пример 2. Расчет симметричной двускатной крыши
Предположим, у нас есть жилой дом шириной 10 метров, и мы проектируем двускатную крышу с высотой конька (h) равной 3 метрам.
- Поскольку крыша симметричная, конек проходит ровно посередине дома. Следовательно, горизонтальная проекция ската, или заложение (L), составит половину ширины дома: L = 10 / 2 = 5 метров.
- Вычисляем отношение высоты к заложению в процентах: (3 / 5) * 100 = 60%.
- По тригонометрической формуле: tg(α) = 3 / 5 = 0,6. Арктангенс от 0,6 дает нам угол наклона равный 31°.
Чтобы провести эти измерения непосредственно на строительной площадке быстро и точно, вам понадобятся качественные инструменты. Для измерения высоты стоек, шага обрешетки и ширины пролета незаменимы профессиональные измерительные рулетки от бренда RGK. Они обладают высокой жесткостью стального полотна, износостойким нейлоновым покрытием шкалы и точным зацепом, что позволяет выполнять замеры без посторонней помощи на длине до 10 метров и более.
Если же вам необходимо быстро получить точные габариты строящегося объекта без необходимости подниматься на высоту или пробираться сквозь стропильный каркас, на помощь придут лазерные дальномеры. Современный дальномер позволяет за секунды измерить расстояние от стены до стены, высоту до конька или длину стропильной ноги по теореме Пифагора, просто направив луч в нужную точку.
Как измерить угол наклона крыши на готовом доме
Нередко возникает необходимость определить уклон уже существующей, построенной крыши. Например, перед реконструкцией, при замене кровельного материала на более тяжелое (скажем, вместо профнастила вы решили уложить натуральную черепицу), при утеплении чердака или установке тяжелых солнечных панелей. К тому же, фактические размеры готовой крыши могут существенно отличаться от проектной документации из-за ошибок строителей или естественной усадки деревянного дома в первые годы эксплуатации.
Чтобы узнать угол наклона на готовом доме без демонтажа кровельного пирога, используют три проверенных метода:
- Измерение по стропильной ноге внутри чердака. Это самый точный и надежный способ. Прикладывая инструмент к нижней поверхности деревянных стропил, вы измеряете чистый угол наклона каркаса, на который не влияют мелкие неровности обрешетки или дефекты укладки кровельного листа.
- Измерение через геометрические пропорции. С помощью рулетки и обычного строительного пузырькового уровня измеряют высоту подъема конька от чердачного перекрытия и горизонтальное расстояние до карнизного свеса, а затем проводят расчет по приведенным выше формулам.

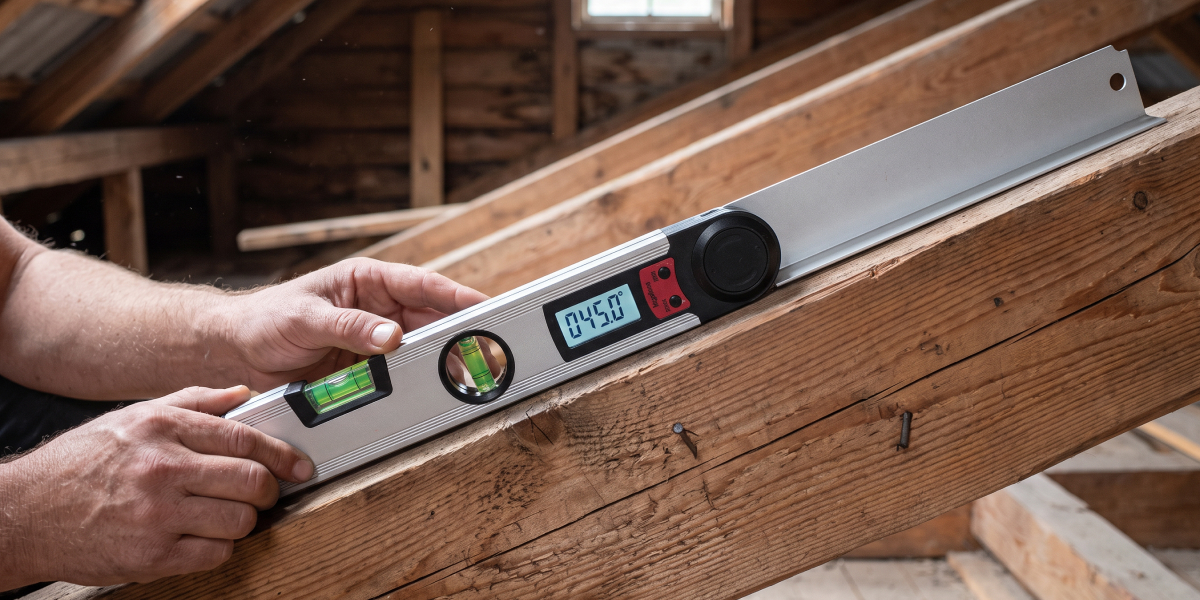

- Использование специализированных электронных приборов. Для этой цели отлично подходят электронные угломеры и цифровые уклономеры со встроенными инклинометрами, которые мгновенно выводят точное значение угла на ЖК-дисплей при прикладывании к элементу конструкции.
Как определить угол наклона крыши с помощью измерительных инструментов
Инструмент | Какие параметры измеряет | Для каких задач подходит |
|---|---|---|
Измерительная рулетка | Линейные размеры: длину ската, высоту стоек, шаг обрешетки, толщину досок. | Контроль линейных размеров каркаса, предварительные расчеты по формулам. |
Лазерный дальномер | Быстрые линейные измерения на расстоянии, вычисление площади, высоты и недоступных участков по теореме Пифагора. | Оценка параметров высокой кровли без прямого доступа, закупка материалов, обмеры перед ремонтом. |
Лазерный уровень (нивелир) | Проецирует идеально ровные горизонтальные, вертикальные и наклонные плоскости в пространстве. | Контроль соосности стропил, выравнивание мауэрлата, проверка горизонтальности конька и плоскости ската. |

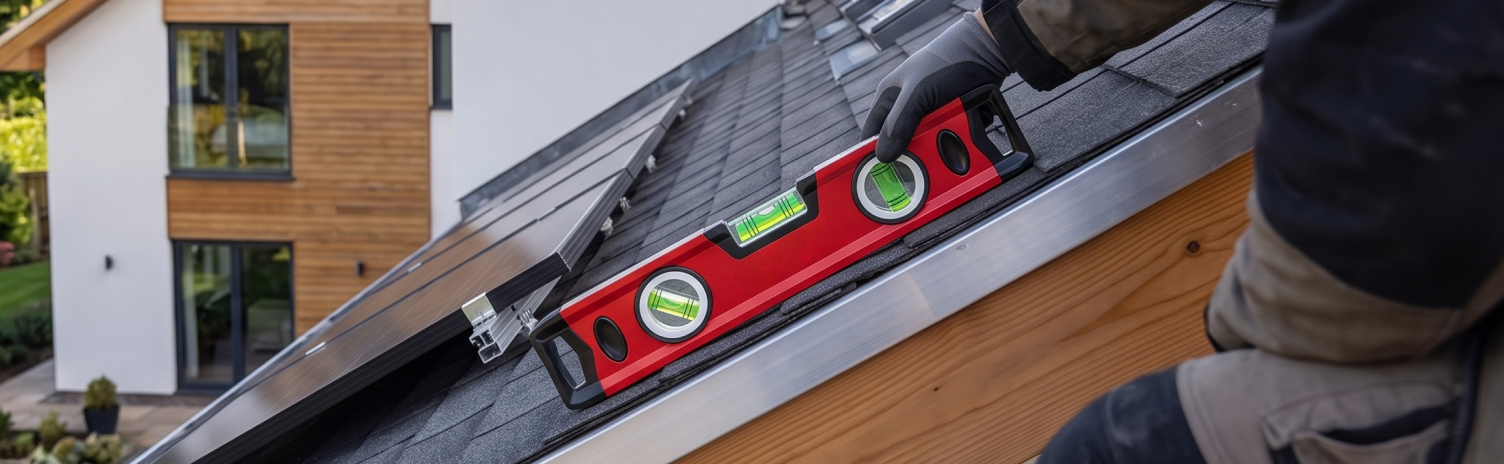

Пузырьковый уровень (со шкалой) | Отклонение поверхностей от горизонтали и вертикали, приблизительный угол в градусах при наличии встроенного угломера. | Выставление отдельных деревянных стоек по вертикали, локальный контроль уклона стропильной ноги. |

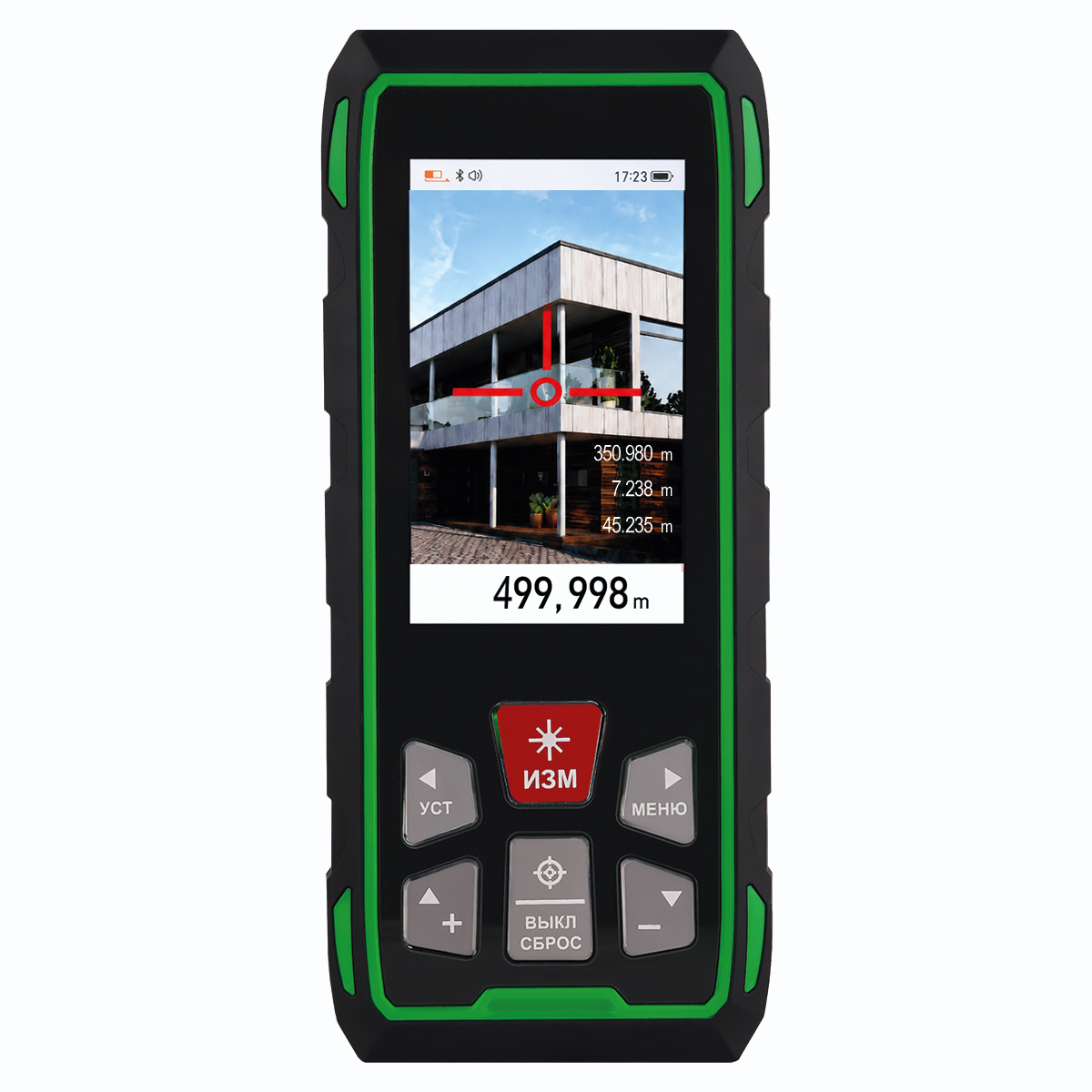

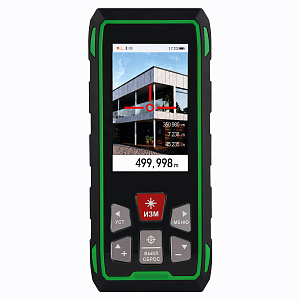

Как измерить уклон крыши лазерным дальномером
Использование лазерного дальномера, который строители часто называют лазерной рулеткой, существенно упрощает процесс обследования кровли. Особенно это актуально, когда вы имеете дело с высокой крышей готового частного дома, прямой доступ к элементам которой затруднен или опасен без специального альпинистского снаряжения.
Чтобы быстро и бесплатно определить уклон готовой конструкции с помощью дальномера, придерживайтесь следующего порядка действий:
- Выберите устойчивую позицию на земле или чердачном перекрытии, откуда хорошо видна верхняя точка конька крыши и плоскость стены.
- Направьте лазерный луч вертикально вверх и измерьте расстояние до конька — так вы получите точную высоту h.
- Измерьте горизонтальное расстояние от стены до проекции конька (заложение L).
- Если ваш измерительный прибор оснащен встроенным датчиком наклона (уклономером), задача упрощается еще сильнее: достаточно просто приложить дальномер к плоскости стропильной ноги, и прибор сам покажет точный угол наклона ската в градусах на экране.
Как проверить геометрию крыши с помощью лазерного уровня

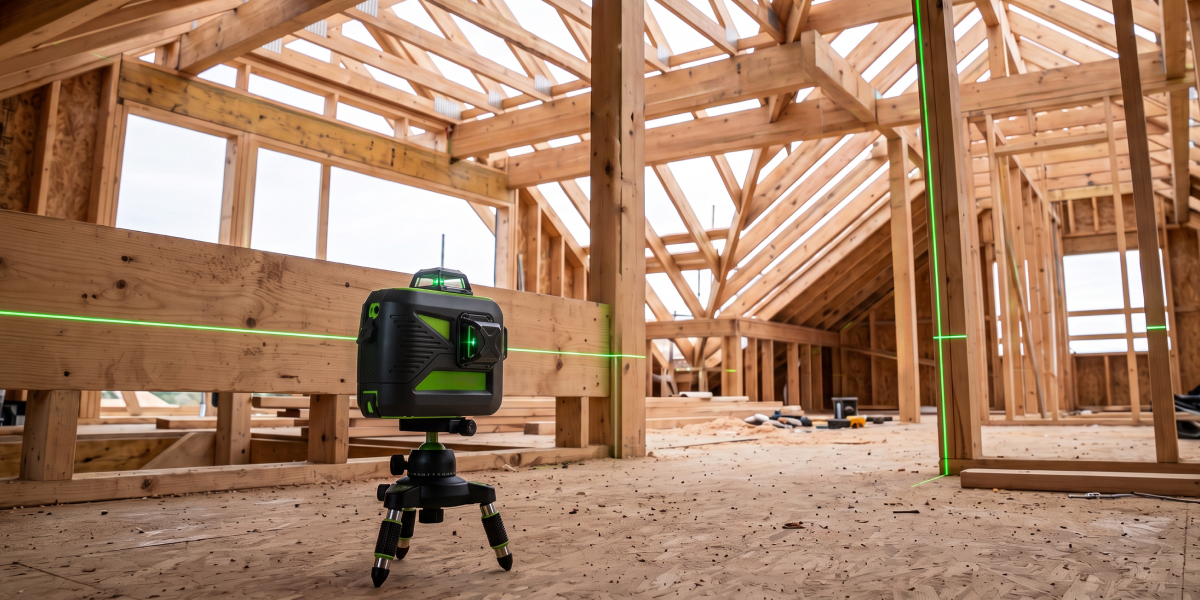

Лазерный уровень, или построитель плоскостей, — это флагманский прибор на любой современной строительной площадке. Его главная задача при возведении крыши заключается не в прямом считывании угла наклона, а в создании идеальных базовых ориентиров и контроле сложной пространственной геометрии конструкции.
Применение качественных лазерных уровней позволяет решать следующий спектр задач при монтаже стропильной системы:
Выравнивание мауэрлата по горизонту
Мауэрлат — это опорный брус, укладываемый по периметру наружных стен, на который опираются все деревянные стропила. Если он уложен с перекосом, вся геометрия будущей крыши будет нарушена. Лазерный нивелир проецирует яркую круговую горизонтальную линию на 360 градусов, позволяя идеально ровно выставить опорные брусья во всех точках.
Контроль соосности и плоскости стропил
Направив лазерный луч вдоль установленных стропильных ног, вы сразу увидите любые отклонения, прогибы или провисания отдельных элементов, которые могут возникнуть из-за использования некалиброванных деревянных досок.
Разметка конькового прогона
Лазерный крест и функция вертикального отвеса помогают точно спроецировать центральную ось здания с пола на высоту кровли, чтобы установить конек строго по центру без смещения.
В зависимости от сложности проекта и масштаба строительства, в линейке РУСГЕОКОМ представлены специализированные лазерные уровни, оптимально подходящие для конкретных сценариев:
Для индивидуального жилищного строительства, ремонта своими силами и обустройства небольших дачных домов отличным выбором станет компактный лазерный нивелир RGK ALPHA 202 с ярким зеленым лучом. Прибор проецирует четкий лазерный крест на расстоянии до 20 метров с высокой точностью ±2 мм на 10 метров. Зеленый лазер отлично виден человеческим глазом даже при хорошем освещении, а прочный пыле- и влагозащищенный корпус по стандарту IP55 гарантирует надежную работу на строительной площадке. Функция построения наклонных линий при заблокированном компенсаторе позволяет легко контролировать установку стропил под заданным углом наклона.
Для более масштабных строительных и отделочных работ, где требуется контролировать плоскости на больших площадях, идеально подходит профессиональный 3D-нивелир RGK PR-3D SPIN. Он проецирует одну горизонтальную и две вертикальные круговые плоскости на 360 градусов с рабочим диапазоном до 70 метров с приемником. Этот лазерный уровень оснащен моторизованной базой, позволяющей плавно разворачивать проецируемую систему в горизонтальной плоскости с помощью пульта дистанционного управления. Вы сможете с ювелирной точностью совмещать лазерные линии с точками разметки, контролируя перпендикулярность стен и фронтонов.
В профессиональном секторе строительства сложных многоскатных, вальмовых и комбинированных кровельных конструкций незаменим флагманский сервоприводный лазерный уровень RGK SRV-4D с зеленым лучом. Вместо стандартного маятника в его основе лежит высокотехнологичная электронная система на сервоприводах. Сервоприводный компенсатор гасит любые вибрации от проезжающей рядом строительной техники или порывов ветра, обеспечивая абсолютную стабильность проецирования луча с исключительной точностью ±1,5 мм на 10 метров. Прибор строит две горизонтальные и две вертикальные плоскости на 360 градусов (4D), имеет встроенную функцию защиты от случайного смещения и позволяет плавно задавать требуемые углы наклона по двум осям.
Какой угол наклона нужен для разных видов крыш и кровельных материалов
Конструктивные особенности крыши и финишное покрытие тесно взаимосвязаны. Ни один производитель качественных материалов не даст гарантию на свою продукцию, если при монтаже был нарушен минимально допустимый наклон кровли скатных типов. При уклоне ниже нормативного порога вода неизбежно будет застаиваться в поперечных стыках, затекать под нахлесты при таянии снега и вызывать преждевременную коррозию или гниение обрешетки.
Ниже представлена таблица минимально допустимых и рекомендуемых углов наклона для основных видов кровельных материалов.
Тип кровельного покрытия | Минимальный уклон ската по нормативам | Рекомендуемый (оптимальный) диапазон | Особенности монтажа и эксплуатации при малых углах |
|---|---|---|---|
Профнастил (профлист) | 8° (около 14%) | 10° – 20° (до 25°) | При уклоне менее 12° обязательна герметизация всех поперечных и продольных стыков специальными составами. |
Металлочерепица | 12° – 14° | 22° – 45° | Большинство производителей дают гарантию только при монтаже от 22°. На пологих уклонах до 20° обязателен усиленный гидроизоляционный ковер. |
Мягкая рулонная кровля | 1,5° – 2° | 3° – 10° | Идеально подходит для плоских крыш. Требует укладки в несколько слоев (3–4 слоя) и создания защитного балластного слоя из гравия. |
Битумная гибкая черепица | 11° – 12° | 20° – 45° | На пологих скатах с уклоном от 11° до 20° требуется обязательный сплошной подкладочный ковер по всей площади обрешетки. |
Шифер асбестоцементный | 20° – 22° | 25° – 35° | Из-за большого веса листов и множества стыков требует прочной обрешетки. При малых уклонах нахлест листов увеличивают с 14 до 20–25 см. |
Ондулин | 5° | 20° – 35° | При уклонах в пределах 5°–10° требуется обустройство сплошной обрешетки из фанеры или досок для предотвращения провисания листов. |
Всегда проверяйте конкретные технические требования в паспорте и инструкции производителя того бренда кровельных материалов, который вы приобретаете, так как нормативы СНиП и реальные гарантийные обязательства брендов могут существенно отличаться. Также в последнее время популярность набирает фальцевая кровля, минимальный уклон которой по нормативам составляет 6°.
Ошибки при определении угла наклона крыши
Визуальная оценка на глаз
Попытка определить уклон, просто глядя на фасад здания снизу, всегда приводит к огромным погрешностям. Неровности грунта, высота стен и ракурс создают искаженное восприятие крутизны ската.
Путаница между градусами и процентами
Это классическая ошибка начинающих застройщиков. Помните: уклон в 100% равен углу в 45°, а не вертикальным 90°. Если в инструкции к кровельному материалу указан минимальный уклон 12%, а вы отложите 12° по угломеру, вы получите совершенно разные геометрические параметры.
Расчет по неверным исходным размерам
При расчете двускатных крыш в качестве заложения (L) по ошибке берут полную ширину дома вместо половины. В результате расчетный угол получается ровно в два раза меньше фактического, что ведет к выбору неподходящих кровельных материалов и нарушению строительных норм.
Измерение только одного участка ската
Ширина некалиброванных досок обрешетки и стропил может отличаться на 10–15 мм, а усадка деревянных стен готового дома происходит неравномерно. Если провести замер только в одной точке, вы получите неверную картину. Профессиональные застройщики делают 7–8 измерений на разных участках конструкции, отбрасывают крайние максимальные и минимальные значения, а по остальным вычисляют среднее арифметическое.
Игнорирование рекомендаций производителя
СНиП разрешает монтировать металлочерепицу при уклоне от 14°, но конкретный бренд может давать заводскую гарантию только от 22°. Нарушение этого требования автоматически лишит вас права на гарантийный ремонт в случае протечки.
Часто задаваемые вопросы
Можно ли определить угол наклона крыши самостоятельно?
Чем измерить угол наклона крыши?
Как перевести уклон крыши из процентов в градусы?
Можно ли измерить угол крыши лазерным дальномером?
Как проверить уклон крыши после строительства?
