Экспертиза дорожного полотна с помощью дорожных реек: как проверить ровность и уклоны

Качественное дорожное покрытие — это не только комфорт водителя и сохранность подвески автомобиля, но и, прежде всего, вопрос безопасности. Дорога представляет собой сложную многослойную инженерную конструкцию, которая ежедневно испытывает колоссальные нагрузки от транспорта и климата. Чтобы вовремя заметить назревающие проблемы или проверить работу подрядчика после ремонта, проводится экспертиза полотна. Одним из самых надежных и понятных инструментов в этом деле является дорожная рейка.

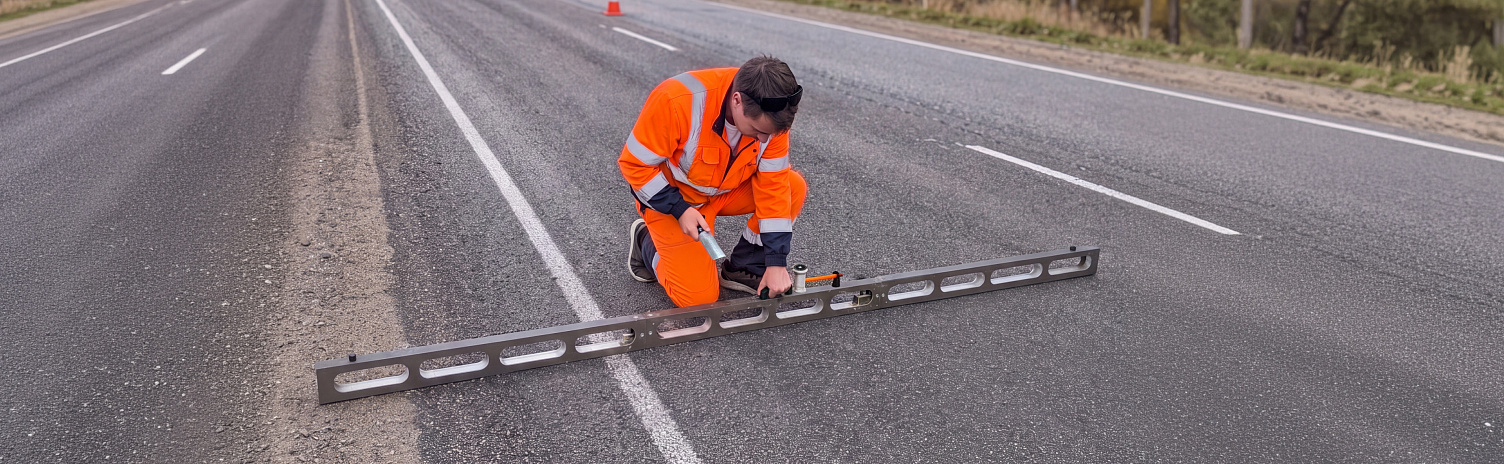

Этот инструмент позволяет буквально прощупать каждый метр асфальта. Если на первый взгляд трасса кажется идеальной, профессиональная проверка может выявить скрытые просадки, опасные уклоны или начинающуюся колею. Своевременная диагностика помогает избежать дорогостоящего капитального ремонта, заменяя его локальным восстановлением, что значительно экономит бюджет. Эксперт просто укладывает рейку на поверхность, делает замеры и фиксирует отклонения от нормы. В этой статье мы подробно разберем, как именно работают дорожные рейки, какие параметры они позволяют оценить и как провести измерения самостоятельно, чтобы получить объективный результат.

Основная задача любого дорожного обследования — понять, соответствует ли фактическое состояние полотна проектным значениям и государственным стандартам. Дорожная рейка в этом процессе незаменима, так как она объединяет в себе функции линейки, уровня и угломера.

Первое, на что обращают внимание — это ровность покрытия. Неровности измеряются как просветы под трехметровой рейкой, уложенной на асфальт. Любая яма или волна асфальта — это не просто неудобство, а потенциальный очаг разрушения: в углублениях скапливается вода, которая при замерзании буквально разрывает полотно изнутри. Для качественной проверки отлично подойдет дорожная рейка РДУ Кондор, которая внесена в Госреестр и отвечает всем требованиям профессиональных проверок.

Второй критический параметр — это уклоны, продольные и поперечные. Поперечный уклон жизненно важен для эффективного стока воды с проезжей части. Если он выполнен неправильно, на дороге возникают лужи, что ведет к эффекту аквапланирования и риску ДТП. Продольный же уклон должен обеспечивать плавность движения, чтобы автомобиль не подпрыгивал на перепадах высот.

Кроме того, рейка помогает измерить колейность — проседание асфальта в местах постоянного наката колес. Глубина колеи замеряется специальным клиновым промерником. Также инструмент позволяет контролировать крутизну откосов и насыпей, что важно для устойчивости дорожного основания. Наконец, с помощью рейки оценивают общие геометрические параметры: ширину проезжей части и обочин, проверяя, не сэкономил ли подрядчик на материалах.

Процесс измерения начинается с тщательной подготовки оборудования. Рейки обычно имеют складную трехсекционную конструкцию, поэтому первым делом нужно убедиться в жесткости всех соединений. Стыки должны быть плотными, без люфтов, а фиксирующие винты — надежно затянуты, иначе результат будет искажен. Важно также проверить чистоту опорной грани: даже небольшой слой налипшей грязи может дать погрешность в несколько миллиметров.

Перед началом работы обязательно проверяется нулевое положение уровня или лимба. Для этого рейку кладут на ровную поверхность, фиксируют показание уклона, а затем переворачивают на 180 градусов и прикладывают к тем же точкам. Если разница в показаниях превышает допустимую норму, инструмент требует калибровки.

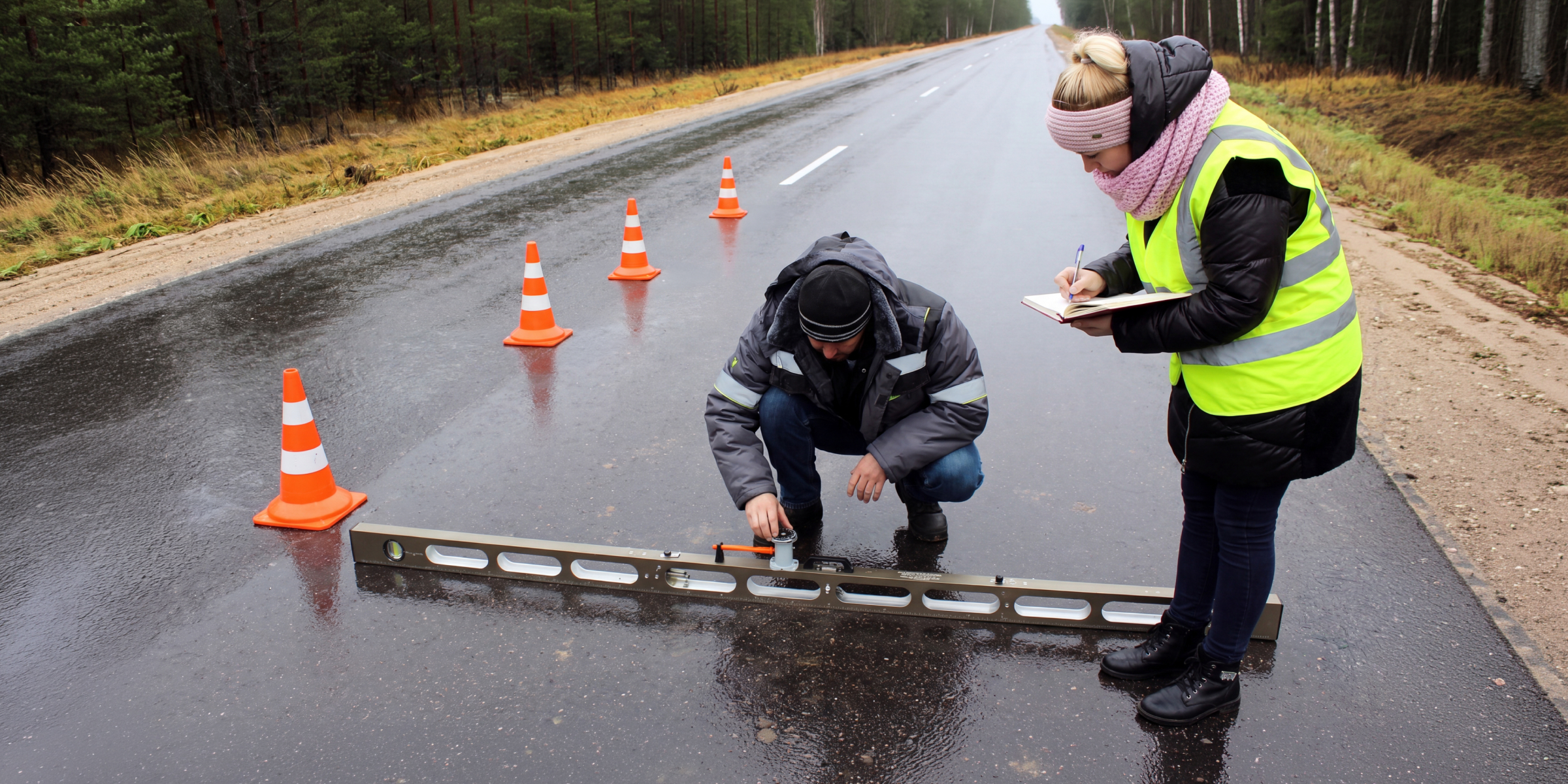

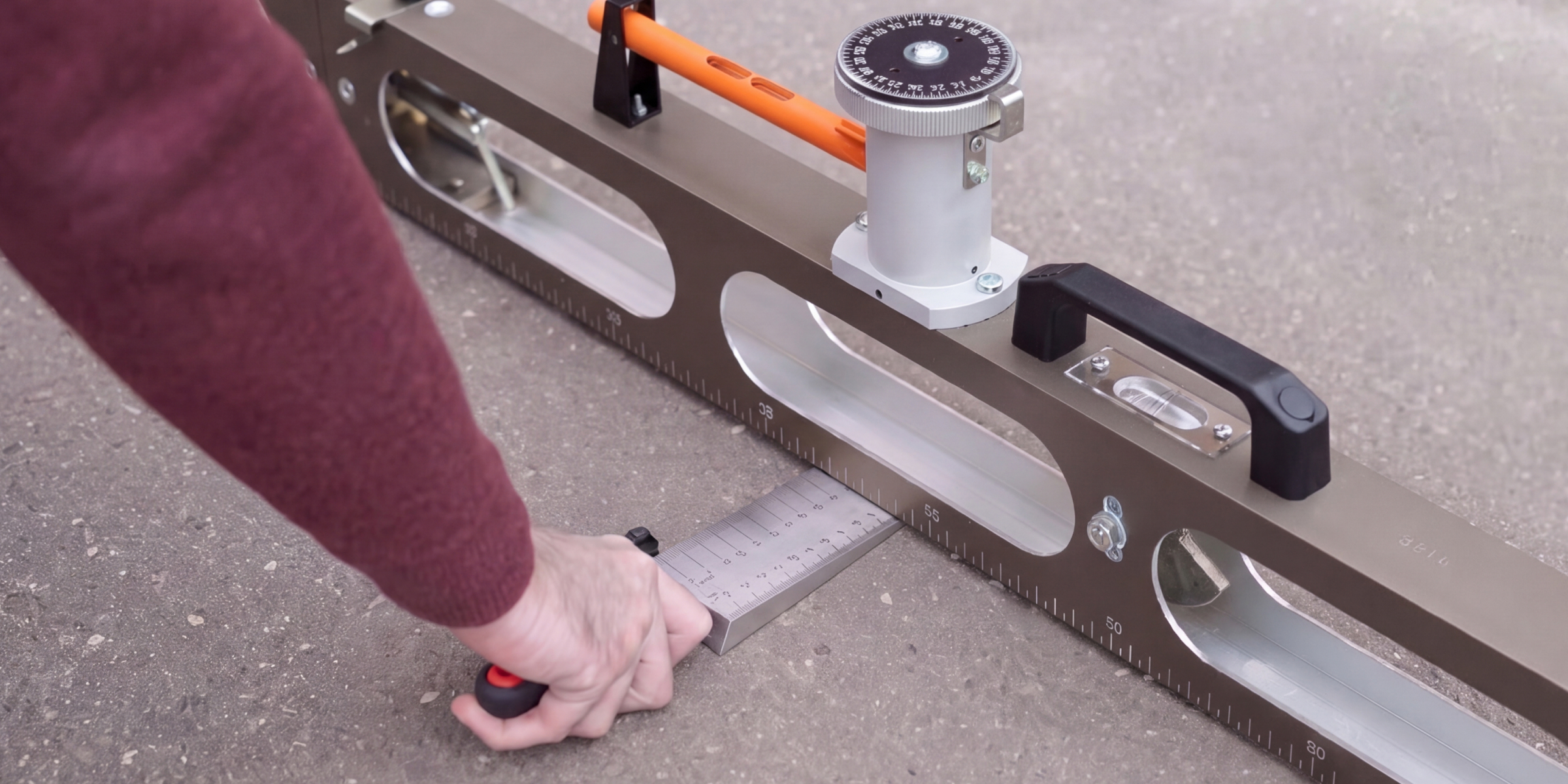

Сами измерения проводятся по определенной схеме. Рейку укладывают вдоль или поперек дороги в зависимости от того, какой параметр нужно проверить в данный момент. Например, для оценки ровности эксперт делает замеры просветов под рейкой в пяти контрольных точках, обычно с шагом 0,5 метра. Величина просвета определяется с помощью клинового промерника, который аккуратно вставляется в щель между асфальтом и прибором.

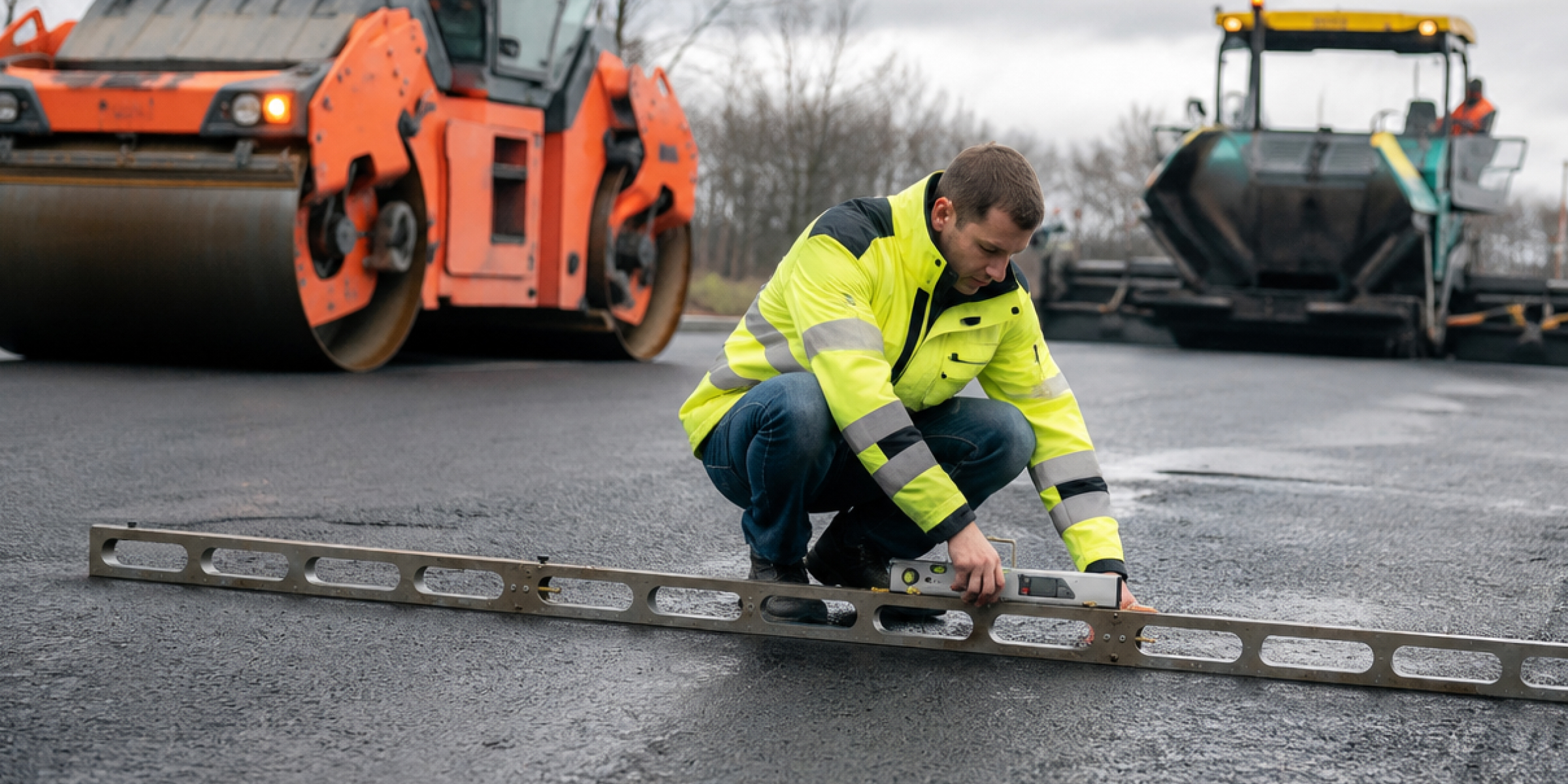

Для тех, кто ценит скорость и современные технологии, отличным выбором станет дорожная рейка РДУ Кондор-Э. Она оснащена съемным электронным уровнем, который мгновенно выводит данные об уклоне на дисплей, избавляя от необходимости вручную выставлять пузырек и считывать показания со шкалы. Все обнаруженные дефекты — трещины, выбоины или волны — фиксируются в специальной ведомости с привязкой к конкретному участку дороги, что часто подкрепляется фотографиями для официального отчета.

Чтобы результаты экспертизы имели юридическую силу и были объективными, важно учитывать ряд нормативных и практических нюансов. Все измерения должны опираться на действующие ГОСТы, которые жестко регламентируют допустимые отклонения для разных категорий дорог. Например, на скоростных магистралях требования к ровности гораздо строже, чем на поселковых проездах.

Один из главных принципов — это представительность выборки. Нельзя сделать один замер в случайном месте и судить по нему обо всей дороге. Обычно обследование проводят на характерных участках, охватывая не менее 10% от общей длины объекта. Для удобства длинные участки разбивают на захватки по 300–400 метров. Здесь на помощь приходят комбинированные решения, такие как поверенный комплект РДУ КОНДОР-Э + дорожное колесо RGK Q64. Наличие дорожного колеса (курвиметра) позволяет быстро и точно отмерять дистанцию между точками контроля, что критически важно при работе на протяженных трассах.

Также стоит помнить о внешних факторах. Температура воздуха и влажность могут влиять на работу электронных компонентов и даже на само состояние асфальта (например, в сильную жару покрытие размягчается). Профессионалы часто сочетают методы: используют рейку для детального изучения микрорельефа поверхности и нивелиры для контроля общих высотных отметок на больших площадях.

Типичные ошибки новичков часто связаны с игнорированием мелочей. К ним относятся люфты в шарнирах складной рейки, работа с непроверенным инструментом или проведение замеров на грязном покрытии. Если вам нужно решение, которое минимизирует риск случайных поломок при транспортировке и при этом обеспечивает высочайшую точность, стоит рассмотреть комплект РДУ КОНДОР + дорожное колесо RGK Q64. Она отличается более надежной конструкцией, что делает её идеальной для частых выездов на объекты.

После завершения полевого этапа наступает время аналитики. Полученные цифры сравниваются с проектной документацией и нормативами. Если зафиксированные просветы под рейкой или отклонения уклонов превышают допустимые значения, это становится серьезным основанием для вывода о некачественном строительстве или необходимости срочного ремонта.

Для владельцев частных территорий или руководителей предприятий важно понимать: даже небольшое отклонение от нормы — это тревожный звонок. Если сегодня под рейкой проходит лишний миллиметр клина, через сезон это может превратиться в глубокую выбоину. Особенно критичны нарушения уплотнения слоев дорожной одежды. Если основание уложено плохо, дорога неизбежно пойдет колеей, сколько бы слоев дорогого асфальта вы ни положили сверху.

Итогом профессиональной экспертизы становится официальное заключение. Этот документ содержит подробную дефектную ведомость, расчет стоимости восстановительных работ и рекомендации по устранению брака. Такое заключение обладает юридической силой и может использоваться в суде как веское доказательство недобросовестности подрядчика.

Хотя дорожная рейка является универсальным прибором, для комплексного и максимально точного обследования часто требуются дополнительные инструменты. Каждый из них решает свои специфические задачи в рамках дорожного аудита.

Вот основные категории оборудования, которые помогают экспертам:

• Ротационные нивелиры. Эти приборы незаменимы при проверке больших площадок, парковок или длинных участков трасс. Они позволяют задать единую горизонтальную или наклонную плоскость по всему объекту, что невозможно сделать одной лишь рейкой. Нивелир помогает выявить общие перепады высот и убедиться, что дорога в целом следует заданному профилю.
• Рулетки. Простой, но обязательный инструмент для любого геодезиста или дорожника. С помощью профессиональных рулеток измеряется ширина полос, обочин, привязка дефектов к километровым столбам или другим ориентирам. В дорожном строительстве часто используются длинные мерные ленты (на 30, 50 или даже 100 метров), которые позволяют сегментировать участок для детальной проверки.
• Дорожные колеса (курвиметры). Если вам нужно измерить длину извилистого участка или быстро разметить точки контроля через каждые 50 метров, колесо справится с этим гораздо быстрее рулетки.
• Лазерные дальномеры. Удобны для быстрого измерения ширины проезжей части или расстояний между объектами инфраструктуры без необходимости растягивать ленту через поток машин.

Использование правильного набора инструментов — от классической механической рейки до высокоточных лазерных систем — гарантирует, что экспертиза будет проведена профессионально, а её результаты будут защищены от любых сомнений. Качественное оборудование не только экономит время, но и дает уверенность в том, что дорога прослужит долгие годы, оставаясь безопасной и надежной.
