Что такое теодолит: назначение, устройство и принцип работы

Геодезия и строительство — это сферы, где малейшая ошибка в расчетах может привести к серьезным последствиям. Чтобы здания стояли ровно, а дороги вели точно к цели, специалисты используют особый класс оборудования. Одним из ключевых инструментов в этом деле является теодолит. Этот измерительный прибор служит фундаментом для понимания геометрии пространства на местности. Если говорить простыми словами, это высокоточный инструмент, который позволяет определять пространственное положение объектов, измеряя направления и угловые величины. В этой статье мы подробно разберем, как устроено это оборудование, какие задачи оно решает и чем современные цифровые решения отличаются от классики.

Основное назначение этого прибора — измерение горизонтальных и вертикальных углов. Это критически важно при создании планов местности, разметке строительных площадок и контроле за деформацией сооружений. В отличие от других инструментов, таких как нивелир, который в первую очередь определяет разность высот (превышений) между точками, теодолит обладает более широким функционалом. Он позволяет выстраивать сложные геометрические фигуры на земле, переносить проектные значения из чертежей на реальный ландшафт и следить за тем, чтобы вертикальные оси строящегося здания оставались строго перпендикулярными горизонту.

Сфера применения инструмента охватывает практически все этапы инженерных изысканий. Его используют для таких целей:

• Разбивка осей фундамента и контроль геометрии строящихся конструкций.
• Создание топографических карт и планов земельных участков.
• Прокладка трасс для дорог, мостов и тоннелей.
• Определение высот недоступных объектов методом тригонометрического нивелирования.
• Кадастровые работы и межевание земель.

Часто новички путают этот прибор с нивелиром. Разница принципиальна: визирная труба нивелира вращается только в горизонтальной плоскости, фиксируя уровень, тогда как теодолит позволяет свободно перемещать объектив вверх и вниз. Это дает возможность измерять углы наклона рельефа и определять точное положение точек в трехмерном пространстве. Без такой техники невозможно выполнить качественную теодолитную съемку, которая ложится в основу любого профессионального проекта.

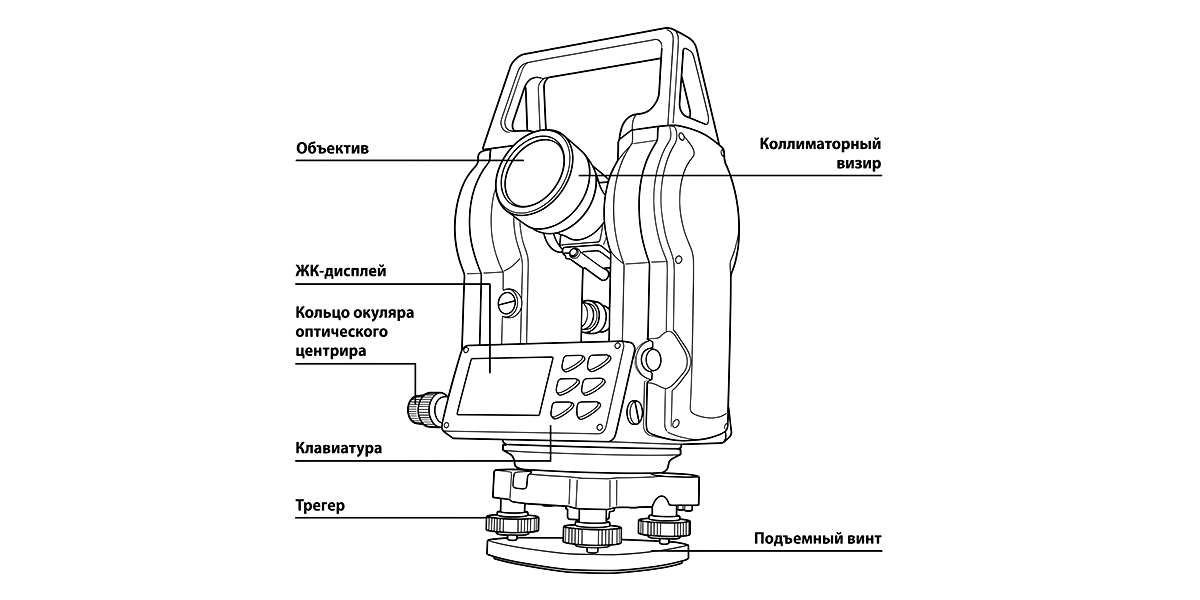

Конструкция прибора совершенствовалась десятилетиями, но базовое строение осталось неизменным. Основным элементом является зрительная труба, через которую специалист наблюдает за удаленными объектами. Она оснащена системой линз, обеспечивающих многократное увеличение, и сеткой нитей, которая помогает точно навестись на центр цели. Труба закреплена в специальных колонках и может вращаться вокруг двух осей.

Внутренний механизм включает в себя угломерные круги — горизонтальный и вертикальный. Их называют лимбами. Лимб — это неподвижное кольцо с нанесенной на него шкалой в градусах и минутах. Вместе с ним работает алидада — подвижная часть, которая вращается вместе со зрительной трубой. Именно разница в показаниях между начальной и конечной точками на этой шкале позволяет определить искомый угол. Чтобы замеры были максимально достоверными, прибор оснащен системой уровней (цилиндрическим и круглым), которые помогают привести его в строго горизонтальное положение относительно силы тяжести.

Вся эта сложная система устанавливается на специальную подставку — трегер. В нем расположены подъемные винты, с помощью которых мастер выравнивает инструмент перед началом работ. Для фиксации оборудования на точке используется штатив-тренога, а для центрирования точно над нужной меткой на земле применяется оптический или лазерный отвес. В современных моделях за точность вертикальной оси часто отвечает автоматический компенсатор, который мгновенно исправляет небольшие отклонения прибора, возникшие, например, из-за вибрации грунта на стройплощадке.

Сегодня на рынке представлено множество модификаций, которые можно разделить на три основные категории в зависимости от их внутреннего устройства и способа считывания данных. Выбор конкретного типа зависит от сложности инженерных задач и условий, в которых будет эксплуатироваться инструмент.

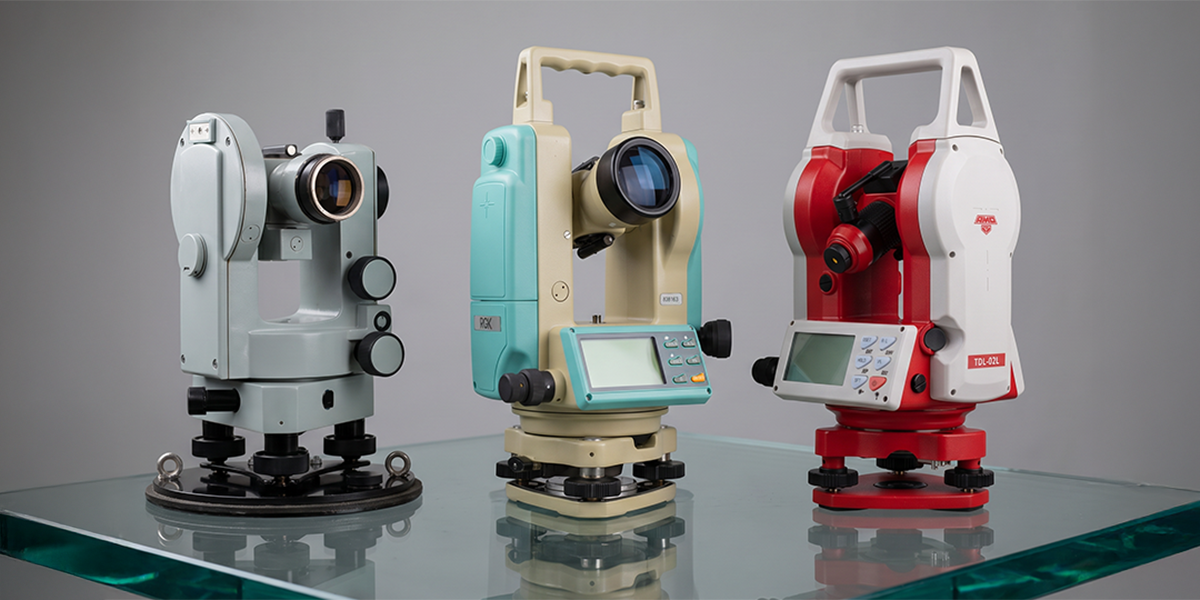

Оптические теодолиты

Это проверенная временем классика. В таких приборах угломерные круги выполнены из стекла, а отсчеты снимаются визуально через специальный микроскоп. Они ценятся за исключительную надежность: оптические теодолиты не зависят от аккумуляторов и способны работать в экстремальных температурных условиях — от палящего зноя до сильных морозов. Примером такого "неубиваемого" инструмента является модель УОМЗ 2Т30П, которая десятилетиями остается стандартом для технического проектирования и прикладных работ. Работа с ними требует от оператора определенного опыта, так как записывать замеры в журнал приходится вручную.

Электронные теодолиты

В этих устройствах вместо визуальной шкалы используются электронные датчики. Прибор самостоятельно считывает значения с кругов и выводит готовые цифры на жидкокристаллический дисплей. Электронные теодолиты значительно ускоряют процесс съемки и практически исключают человеческий фактор при снятии отсчетов. Среди профессионалов популярны такие модели, как RGK T-05 и RGK T-02, которые отличаются высокой угловой точностью и интуитивно понятным интерфейсом. Также стоит выделить AMO TDL-20 — отличный вариант для общестроительных задач, где важна скорость и простота освоения.

Теодолиты с лазерным целеуказателем

Это подвид электронных приборов, оснащенный видимым лазерным лучом. Луч светит из объектива и указывает точку, в которую направлена визирная ось. Это невероятно удобно при работе внутри помещений, в туннелях или при разбивке фундамента в сумерках. Лазер позволяет выполнять замеры без участия второго человека, так как точка на стене или рейке видна издалека. Такие устройства объединяют в себе преимущества цифровой обработки данных и удобство лазерных технологий, делая выполнение топографической и исполнительной съемки максимально комфортным.

Несмотря на кажущуюся сложность, основы работы с прибором можно освоить достаточно быстро. Главное — строго следовать алгоритму подготовки, так как любая спешка на этом этапе приведет к погрешностям в результатах.

Ниже можно посмотреть видеоинструкцию по работе с теодолитом: в ней показано, как установить прибор, выполнить наведение и снять отсчеты при измерении углов.

Подготовка прибора к работе

Первым делом необходимо выполнить центрирование. Прибор устанавливается на штатив так, чтобы его вертикальная ось проходила точно через вершину угла (точку на местности). Для этого используют оптический отвес или лазерный указатель. Затем следует этап горизонтирования: вращая подъемные винты трегера, нужно добиться того, чтобы пузырек уровня оказался в самом центре. После этого выполняется настройка окуляра зрительной трубы — специалист добивается четкой видимости сетки нитей и самого объекта.

Измерение горизонтального угла

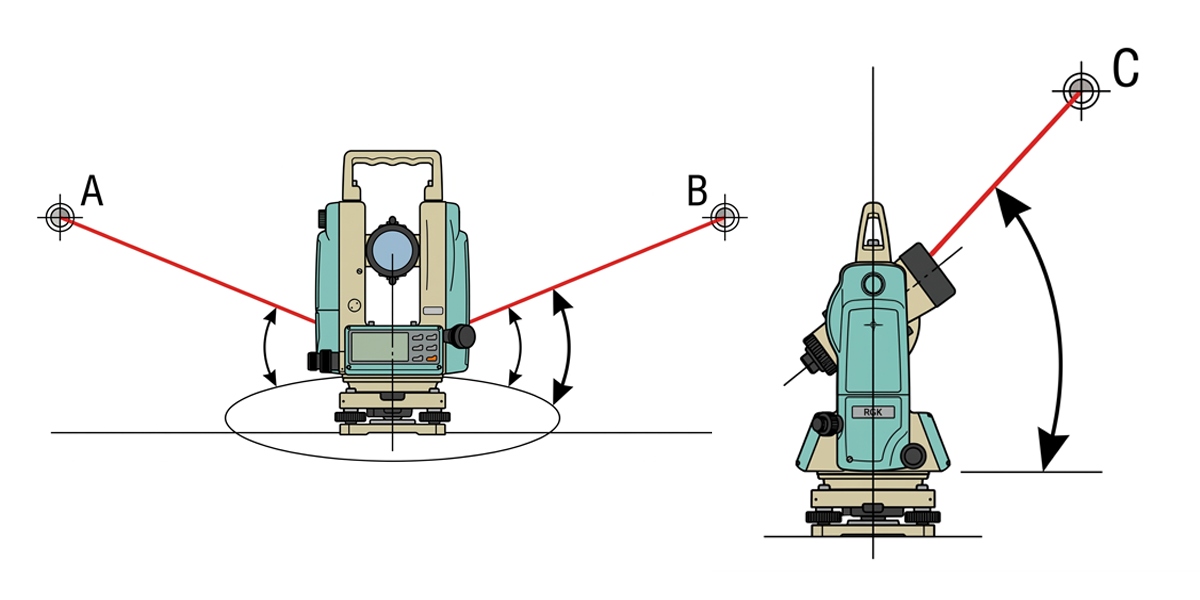

Для получения значения угла между двумя линиями прибор сначала наводят на первую точку и фиксируют начальный отсчет (или обнуляют его на дисплее электронного устройства). Затем алидаду поворачивают и наводят объектив на вторую точку. Полученная разница в градусах и будет величиной горизонтального угла. Чтобы повысить достоверность, замеры часто проводят дважды при разных положениях вертикального круга, вычисляя среднее арифметическое.

Измерение вертикального угла

Процесс измерения углов наклона аналогичен, но здесь отсчет идет от линии горизонта. Это позволяет определить уклон плоскостей или высоту объектов. Если ваш прибор оснащен функцией автоматической компенсации, он сам будет следить за уровнем, что значительно упрощает задачи инженера в поле.

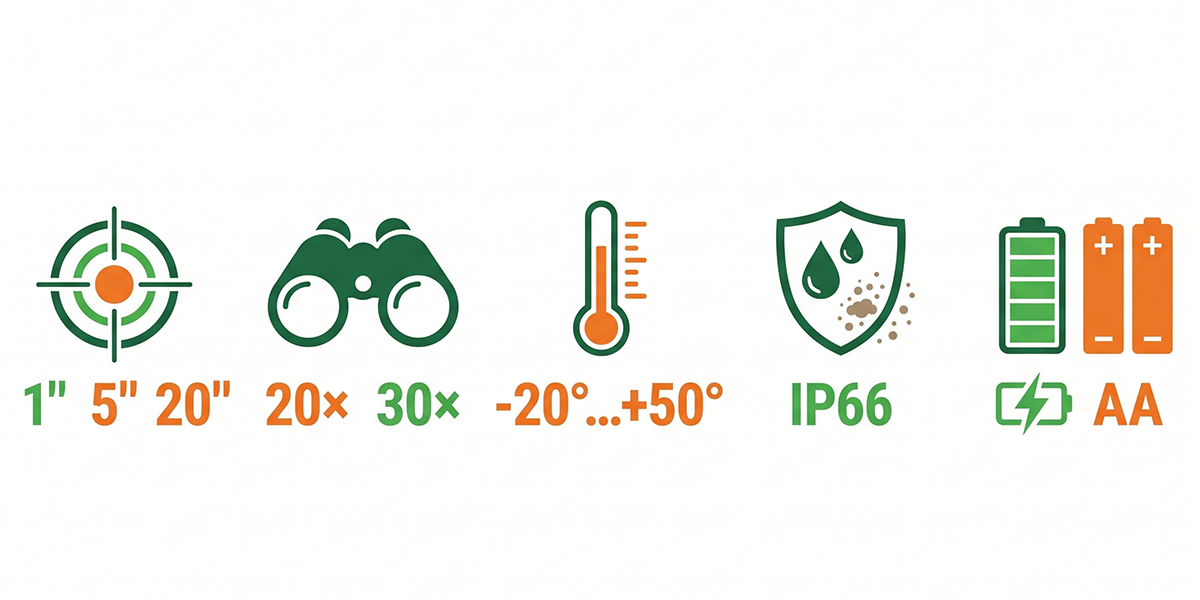

Выбор подходящего инструмента — это ответственный процесс, который напрямую влияет на качество будущих конструкций. Прежде чем приобрести инструмент, необходимо проанализировать конкретные инженерные задачи, которые предстоит решать. Главным критерием здесь выступает класс точности. Если ваша цель — ответственная теодолитная съемка или возведение сложных объектов, стоит обратить внимание на такие модели, как RGK T-02 или RGK T-05. Они обеспечивают минимальную погрешность и идеально подходят для высокоточных измерений вертикальных и горизонтальных углов. Для более простых общестроительных работ, разметки фундамента или прокладки коммуникаций на садовом участке вполне достаточно технического потенциала, которым обладают приборы AMO TDL-20 или УОМЗ 2Т30П.

Также важно определиться с типом системы. Оптические устройства незаменимы в суровых климатических условиях, так как они не зависят от заряда аккумулятора и стабильно работают даже при сильном морозе. В то же время популярность электронных моделей растет благодаря автоматизации: значения на цифровой шкале определяют датчики, что сводит риск ошибки оператора к минимуму. Наличие лазерных целеуказателей значительно облегчает замеры в помещениях или тоннелях, где визирная ось должна быть видна визуально.

При подборе стоит учесть дополнительные характеристики:

• Наличие автоматического компенсатора, который удерживает прибор в рабочем положении при небольших отклонениях уровня.
• Качество зрительной трубы и сетки нитей, от которых зависит четкость наведения на удаленные точки.
• Защищенность корпуса от влаги и пыли, что критично для работы на открытых стройплощадках.

Помните, что в отличие от нивелира, предназначенного в основном для работы с перепадами высот, теодолит позволяет выстраивать сложные системы осей и плоскостей. Правильный выбор инструмента гарантирует, что все проектные линии будут перенесены на местность без искажений, а топографическую основу будущего проекта не придется переделывать из-за досадных погрешностей.

Даже самый дорогой и современный инструмент может давать сбои. Из-за случайных ударов при транспортировке или естественного износа деталей геометрические оси прибора могут сместиться. Чтобы гарантировать высокую точность измерений, необходимо регулярно проводить регламентные процедуры. Государственная поверка оптического теодолита (или электронного) подтверждает, что его характеристики соответствуют паспортным данным.

Обычно такую проверку делают раз в год. В ходе процесса в специализированной лаборатории определяют ошибки в положении осей и, если нужно, проводят юстировку (настройку). Использование исправного и проверенного оборудования — это не только требование нормативных документов, но и залог вашего спокойствия: вы будете уверены, что построенный объект будет идеально соответствовать проекту.

Теодолит — это незаменимый помощник для любого, кто связан с миром точных измерений. От классических оптических моделей до высокотехнологичных электронных систем с лазерами — каждый тип прибора находит свое применение. Главное понимать, что залог успеха кроется в правильном выборе инструмента под ваши задачи и бережном отношении к его настройке.
