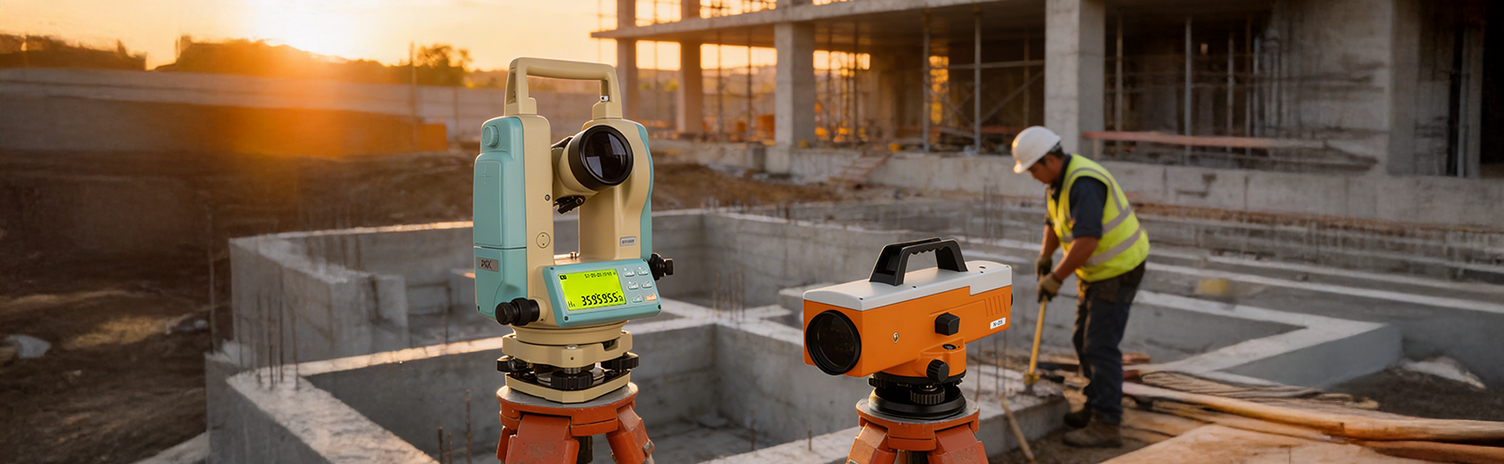

Чем различаются теодолит и нивелир?

Если ваша основная задача заключается в определении высотных отметок, проверке ровности фундамента или создании идеального горизонта, вам необходим нивелир. В тех случаях, когда требуется с ювелирной точностью измерить вертикальные или горизонтальные углы, разметить оси будущего здания или выставить колонны строго по вертикали, незаменимым инструментом станет теодолит. Ниже мы подробно разберем технические нюансы, конструктивные различия и поможем определиться с выбором конкретной модели для ваших целей.

Нивелир представляет собой специализированный геодезический инструмент, главная миссия которого — расчет разности высот между заданными точками пространства. Этот процесс в профессиональной среде называют нивелированием.

В отличие от многих других измерительных приборов, нивелир жестко ориентирован на работу с горизонтальными плоскостями. Его конструкция оптимизирована для того, чтобы задавать идеально ровный визирный вектор, относительно которого и происходят все дальнейшие вычисления. Поэтому точность топовых моделей, таких как RGK N-05, может доходить до 0,5 мм/км.

Основные задачи нивелира на стройплощадке

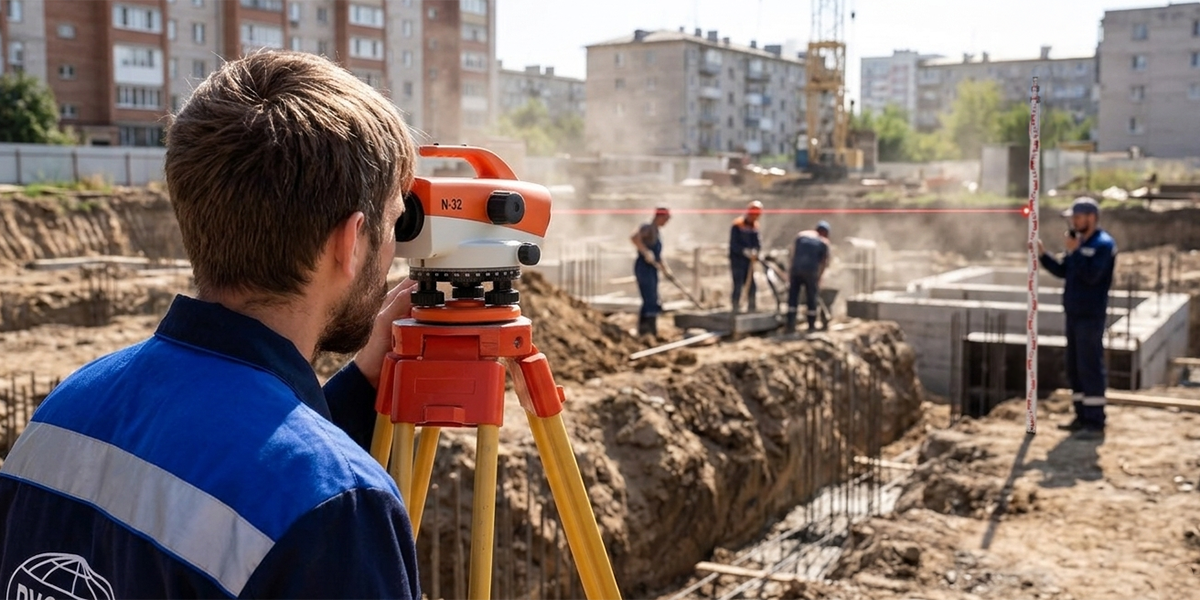

На реальном строительном объекте нивелир становится глазами прораба и инженера. Без него невозможно грамотно выполнить земляные работы, так как именно этот прибор позволяет контролировать глубину котлована и соблюдение проектных уклонов траншей для дренажных систем. При заливке фундамента или устройстве стяжки пола нивелир гарантирует, что поверхность будет параллельна горизонту, а не пойдет волнами или под наклоном. Также устройство критически важно при установке опалубки и монтаже перекрытий, где малейшая ошибка в высоте может привести к перекосу всей конструкции. В дорожном строительстве прибор используют для нивелирования трассы, обеспечивая проектную толщину каждого слоя дорожной одежды.

Как работает современный оптический нивелир

Ошибочно полагать, что это просто подзорная труба, соединенная с пузырьковым уровнем. Ключевым элементом современных моделей является автоматический компенсатор. Это сложный внутренний механизм (он может быть магнитным, как у RGK C-20, или воздушным), который под действием гравитации самостоятельно удерживает линию визирования в строго горизонтальном положении. Даже если штатив немного просел в мягком грунте или прибор задели, компенсатор в определенных пределах нивелирует это отклонение, исключая ошибки оператора. Это значительно ускоряет работу, так как мастеру не нужно тратить время на постоянную подстройку винтов при каждом повороте трубы.

Надежный выбор для стройки

Опираясь на статистику продаж нашего магазина за последние годы и многочисленные положительные отзывы практикующих кадастровых инженеров и строителей, мы можем с уверенностью назвать базовым стандартом отрасли модель RGK N-32. Популярность этого прибора обусловлена сочетанием характеристик, которые закрывают 90% потребностей на стройке. Мощное 32-кратное увеличение зрительной трубы позволяет комфортно работать на больших дистанциях, отчетливо видя миллиметровые деления на рейке на расстоянии в несколько десятков метров.

Прибор оснащен высоконадежным магнитным компенсатором, который эффективно гасит вибрации от работающей рядом тяжелой техники, обеспечивая стабильность картинки. Корпус выполнен из качественных материалов и защищен по стандарту IP66, что делает его практически неуязвимым для проливного дождя и сильной пыли — обычных спутников крупной стройки. Точность модели (среднеквадратическая погрешность) составляет всего 1 мм на километр двойного хода, что соответствует самым строгим государственным стандартам для профессионального оборудования.

Теодолит — это более сложный в инженерном плане прибор, предназначенный для измерения углов в двух плоскостях: горизонтальной и вертикальной. Если нивелир видит только горизонт, то теодолит способен вращаться вокруг своей оси и наклонять зрительную трубу вверх и вниз, фиксируя точные градусы, минуты и секунды отклонения.

Что измеряет теодолит?

Основная сфера применения теодолита начинается там, где требуется создание сложной геометрии. В первую очередь это разбивка осей здания, когда необходимо вынести проектные линии на местность и обеспечить строгие углы в 90 градусов между будущими стенами.

Без теодолита не обойтись при монтаже вертикальных конструкций: свай, колонн или опор ЛЭП, где нужно контролировать их идеальную перпендикулярность земле. Также прибор незаменим при выносе проекта в натуру, когда требуется найти точное местоположение точки на участке по заранее известным угловым координатам.

Переход от оптики к цифре: преимущества электронных моделей

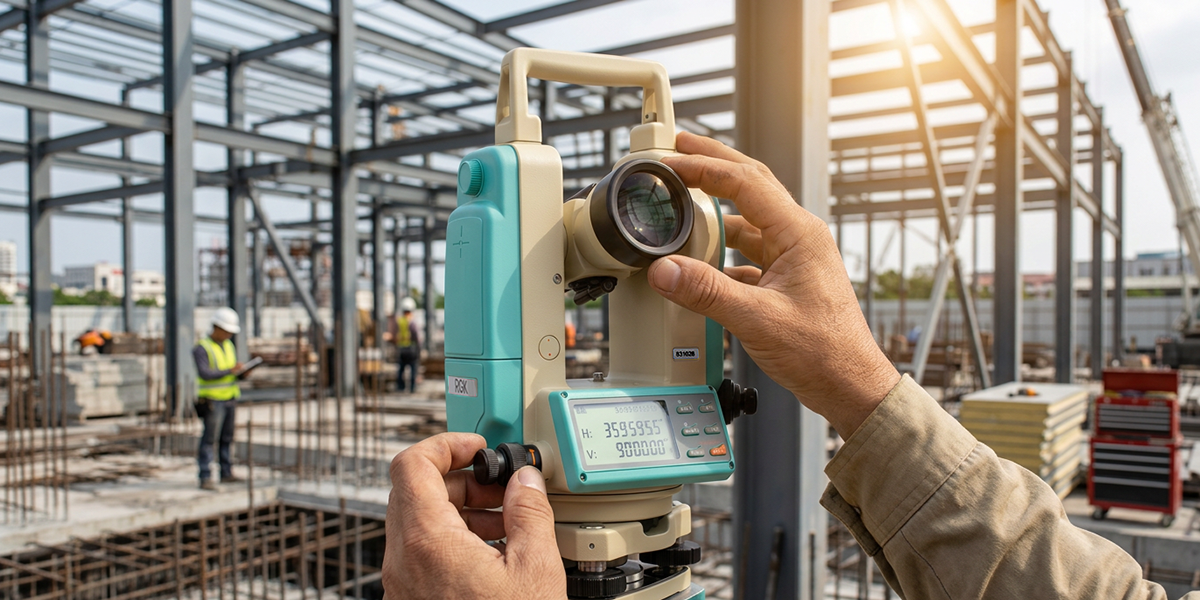

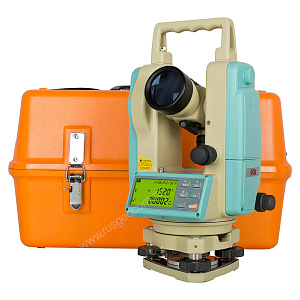

Классические оптические теодолиты, требующие от оператора кропотливого всматривания в шкалы микроскопа и сложных ручных вычислений, постепенно уходят в прошлое. На смену им пришли электронные модели вроде RGK T-20, которые кардинально изменили процесс измерений. Главное преимущество цифрового прибора — исключение человеческого фактора. Датчики автоматически считывают показания с угломерных кругов и мгновенно выводят их на жидкокристаллический дисплей. Это не только повышает точность, но и позволяет работать в условиях плохой освещенности или сумерек благодаря встроенной подсветке экрана.

Точность и скорость

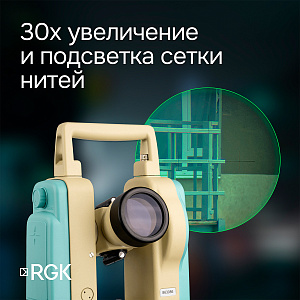

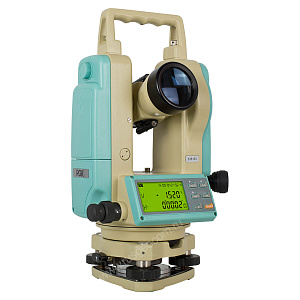

Для задач, где критически важна высокая производительность и скорость развертывания в полевых условиях, эксперты рекомендуют использовать электронный теодолит RGK T-05. Этот инструмент обеспечивает 5-секундную точность угловых измерений, чего более чем достаточно для большинства инженерных изысканий и ответственного строительства.

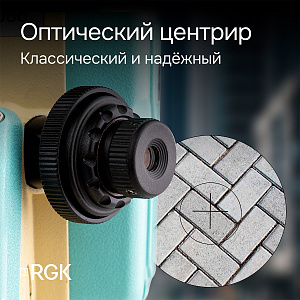

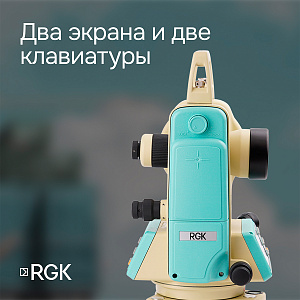

Удобство работы с RGK T-05 обеспечивается двусторонним дисплеем: оператору не нужно постоянно обходить прибор при переходе от одного круга измерений к другому, все данные всегда перед глазами. Встроенный оптический отвес позволяет быстро и точно центрировать устройство над точкой (геодезическим знаком или колышком), что экономит массу времени при частой смене станций. Надежный аккумулятор обеспечивает до 36 часов непрерывной автономной работы, позволяя не беспокоиться о подзарядке в течение нескольких рабочих смен.

Для того чтобы окончательно разграничить эти два устройства, стоит рассмотреть их ключевые конструктивные и эксплуатационные различия. Понимание этих нюансов поможет избежать покупки дорогостоящего, но неподходящего под ваши конкретные задачи оборудования.

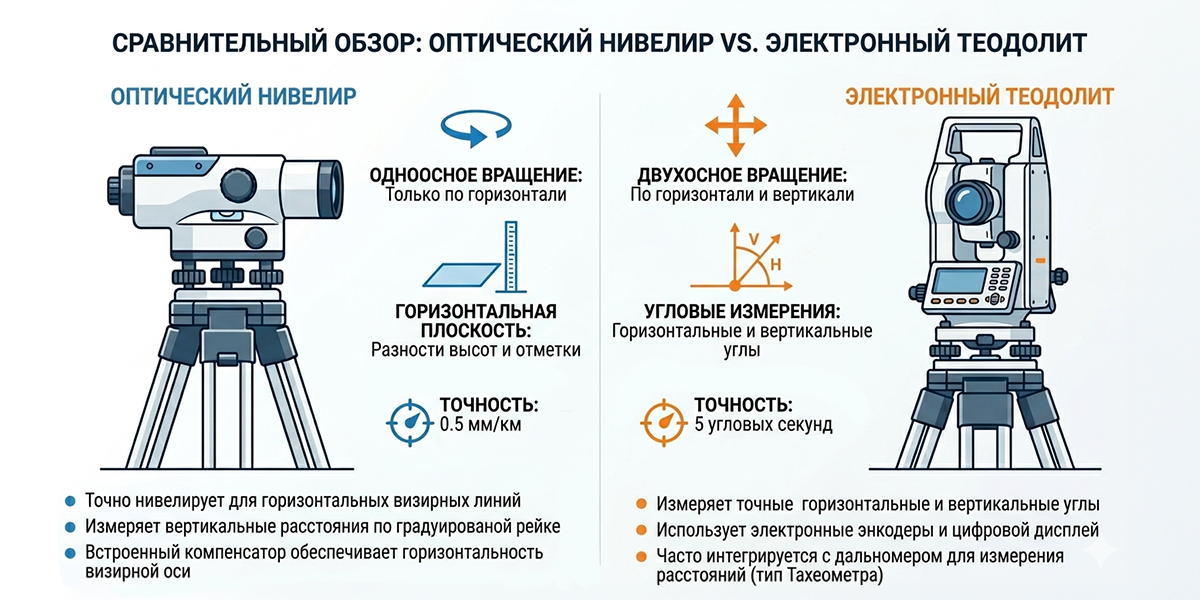

Конструкция и степени свободы

Самое наглядное отличие кроется в механике движения зрительной трубы. Труба нивелира имеет всего одну степень свободы: она может вращаться только вправо и влево в горизонтальной плоскости.

Это сделано намеренно, чтобы исключить случайный наклон луча и гарантировать точность высотных отметок. У теодолита же труба обладает двумя степенями свободы: она вращается не только вокруг вертикальной оси (азимут), но и может качаться вверх-вниз, позволяя измерять углы наклона объектов относительно горизонта.

Команда для работы: можно ли справиться одному?

Существует распространенное заблуждение, что с современным прибором может работать один человек. На самом деле, для работы как с оптическим нивелиром, так и с теодолитом, всегда нужен помощник. Второй человек должен удерживать нивелирную рейку в точке измерения, строго соблюдая ее вертикальное положение. Без рейки сам по себе оптический прибор измерения выполнить не может, он лишь задает направление. Стоит упомянуть, что существуют лазерные нивелиры (построители плоскостей), которые проецируют видимый луч на стену. С ними мастер действительно может работать в одиночку, но их точность и дальность работы значительно уступают оптике.

Сравнение точности

Сравнивать точность этих приборов на глаз невозможно, так как они работают в разных измерительных системах. Если мы обратимся к техническим паспортам и государственным стандартам (таким как ГОСТ 10528-90 для нивелиров и ГОСТ 10529-96 для теодолитов), то увидим существенную разницу в разрешающей способности. Горизонтальный лимб (шкала) нивелира обычно имеет цену деления в один градус и предназначен для грубого ориентирования. Теодолит же оперирует угловыми секундами (1 градус = 3600 секунд), что делает его на несколько порядков точнее при построении углов. При этом важно понимать, что в обеих категориях оборудования есть прецизионные модели: о высокоточном нивелире мы уже говорили, а хорошим примером такого теодолита может послужить RGK T-02.

В теории и при определенных допущениях частичная взаимозаменяемость возможна, но на практике это часто приводит к плачевным результатам для качества строительства.

Использование нивелира для разбивки углов

Иногда можно встретить совет отложить прямой угол, используя градуированный лимб нивелира. Важно понимать риски: шаг лимба у большинства нивелиров составляет 1 градус.

При работе на дистанции всего в 30 метров ошибка всего в один такой градус даст линейное отклонение более чем в полметра (около 52 см) от проектной точки. В результате фундамент здания получится ромбовидным вместо прямоугольного, что сделает невозможным дальнейший монтаж плит перекрытия или возведение крыши.

Использование теодолита как нивелира

Если закрепить зрительную трубу теодолита в нулевом положении по вертикальному кругу, его действительно можно использовать как нивелир. Однако, согласно СНиП 3.01.03-84 (Геодезические работы в строительстве), такой метод допустим только для грубой планировки территории или ландшафтных работ. Из-за отсутствия в классическом теодолите высокоточного компенсатора погрешность при таком способе измерения будет слишком велика для качественной заливки полов или установки промышленного оборудования.

Чтобы окончательно определиться с покупкой, ответьте себе на один вопрос: какая строительная задача стоит перед вами прямо сейчас? Правильный выбор инструмента сэкономит вам десятки часов на переделках и убережет от критических ошибок в геометрии здания.

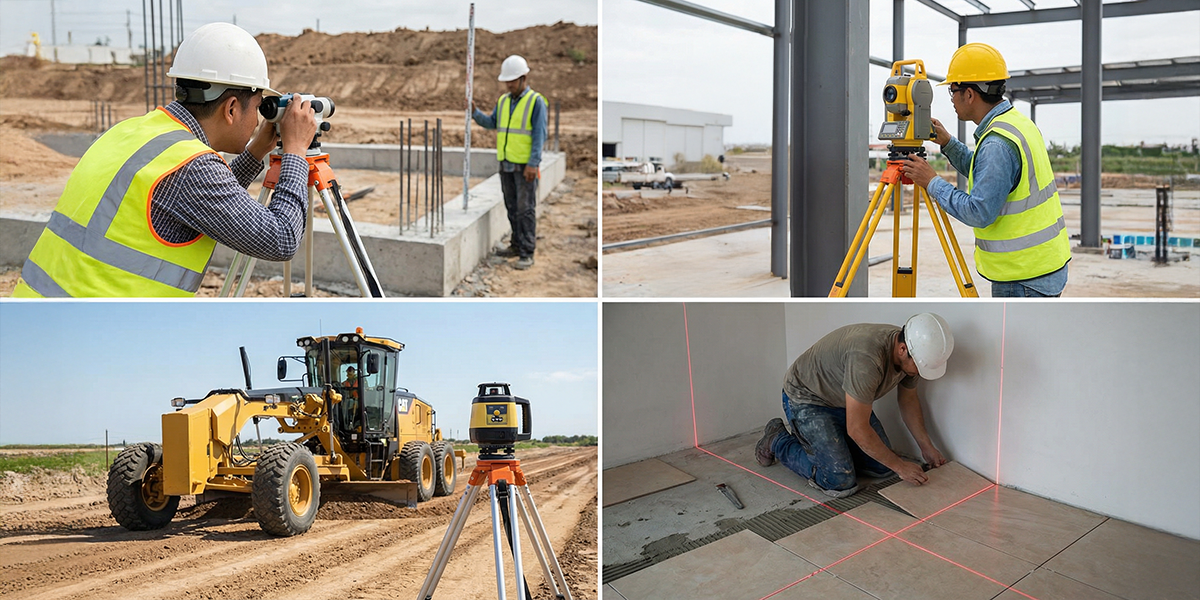

Если вы заливаете фундамент, выравниваете полы, монтируете дренажную систему или устанавливаете забор на участке с уклоном.

В этой ситуации ваша главная цель — найти идеальный горизонт и строго контролировать разность высот между точками местности. Здесь не нужно переплачивать за измерение сложных углов; вам требуется надёжный и простой в освоении инструмент, который позволит быстро проверить ровность поверхности. Ваш выбор — оптический нивелир. Рекомендуем проверенный стандарт отрасли с 32-кратным увеличением и защитой от пыли и воды — RGK N-32.

Если вы возводите стены, монтируете высокие колонны, размечаете оси будущего здания или устанавливаете анкерные болты.

Ваша работа требует ювелирной точности в построении вертикалей и соблюдении строгих прямых углов в 90 градусов. Обычный уровень здесь бессилен: прибору необходимо вращаться в двух плоскостях, чтобы фиксировать отклонения линий от проекта даже на больших расстояниях. Ваш выбор — теодолит. Для современной стройплощадки оптимален электронный RGK T-05 с 5-секундной точностью, который сам выводит данные на дисплей, исключая ошибки считывания.

Если вам предстоит масштабная топографическая съемка, кадастровые работы или вы работаете на крупном монолитном объекте.

Когда важны не просто уровни, а точные 3D-координаты каждой точки в пространстве, ручные расчеты становятся непозволительной роскошью. Вам нужен инструмент, который заменяет собой целую бригаду, мгновенно измеряя расстояния лазером и сохраняя все данные в цифровую память для последующей отрисовки чертежей. Ваш выбор — тахеометр. Это оборудование высшего эшелона, объединяющее в себе мощь теодолита, нивелира и лазерного дальномера.

Если вы делаете ремонт внутри квартиры: клеите обои, кладете плитку или монтируете натяжные потолки без помощников.

Наводить оптику и смотреть в окуляр в тесном помещении крайне неудобно, а использование рейки требует участия второго человека. Для внутренних отделочных работ вам нужна яркая, видимая линия, на которую можно ориентироваться прямо в процессе работы, имея свободные руки. Ваш выбор — лазерный нивелир (построитель плоскостей). Он проецирует лазерный крест на стену, позволяя одному мастеру идеально ровно выставить маяки или повесить шкафы.
