RTK и PPK режимы: отличия, преимущества и недостатки

Высокоточное спутниковое позиционирование на уровне сантиметров сегодня достигается двумя путями: через мгновенную передачу поправок (RTK) или через постобработку данных на компьютере (PPK). RTK незаменим, когда результат нужен здесь и сейчас, например, для навигации техники или оперативного контроля. PPK же выигрывает в надежности на сложных объектах с плохой связью и позволяет работать на больших удалениях от базовой станции. Выбор конкретного метода определяется условиями местности, доступностью сетевого сигнала и требованиями к оперативности выдачи отчетов.

Определение RTK и PPK

Современная геодезия и картография давно вышли за рамки обычной навигации, где ошибка в пару метров считалась допустимой. Сегодня для серьезных изысканий требуется сантиметровая точность, которую стандартный GPS или иная система глобального позиционирования (GNSS) обеспечить в одиночку не могут. Основная проблема кроется в искажениях сигнала при прохождении через атмосферу и неточности орбитальных данных спутников.

Для устранения этих погрешностей используется принцип дифференциальной коррекции. В процессе задействовано как минимум два устройства: базовая станция, установленная в точке с известными координатами, и подвижный приемник (ровер), который может находиться у геодезиста или быть закрепленным на БПЛА.

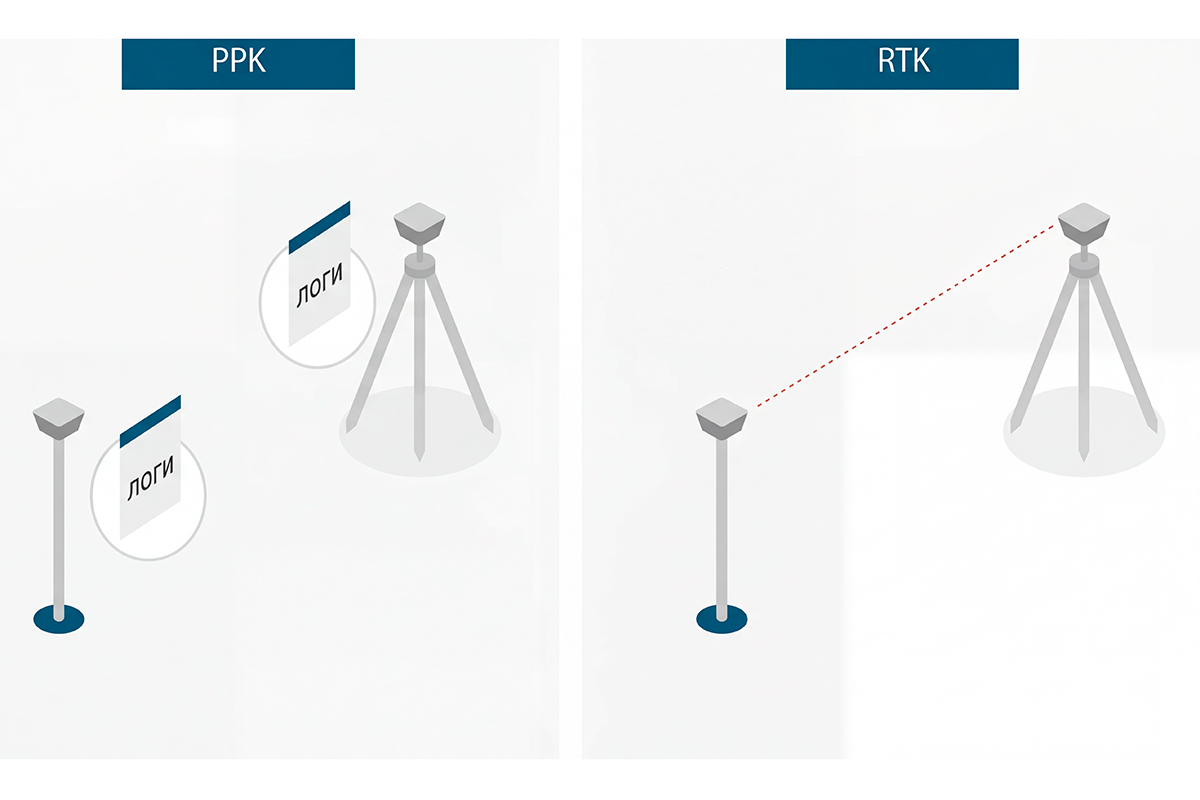

Разница между двумя обсуждаемыми методами заключается исключительно в моменте, когда происходит коррекция данных. Что такое RTK? В режиме Real-Time Kinematic поправки передаются от базы к роверу мгновенно через радиоканал или интернет. В случае с PPK (Post-Processed Kinematic) оба устройства просто записывают "сырые" измерения, а финальное положение вычисляется уже в офисе с помощью специализированного программного обеспечения.

Сферы применения

Технологии RTK/PPK востребованы везде, где ошибка в полметра может привести к катастрофическим последствиям или огромным финансовым потерям. В строительстве они используются для разбивки осей зданий и точного мониторинга перемещения грунтов. В сельском хозяйстве — для автоматического вождения тракторов по заданным рядам.

Особое место занимает использование дронов для создания ортофотопланов и 3D-моделей местности. При обычном полете БПЛА его координаты определяются с погрешностью в несколько метров, что делает невозможным создание точных карт без расстановки множества наземных меток (опознаков). Внедрение RTK и PPK позволяет сократить количество полевых работ и получать готовую привязку снимков сразу или после минимальной обработки.

Как работает RTK?

Процесс напоминает непрерывный диалог. Базовая станция постоянно принимает сигналы со спутников и, зная свои эталонные координаты, вычисляет текущую ошибку позиционирования. Эта информация немедленно отправляется на мобильный приемник. Ровер, получая данные от тех же небесных тел, мгновенно вычитает из своих измерений полученную от базы погрешность.

Для такой работы критически важна стабильная связь. Она может поддерживаться через встроенные радиомодемы или по сотовой сети через протокол NTRIP. Если цепочка "база — связь — ровер" работает без перебоев, специалист видит свои точные координаты прямо на экране контроллера в полевых условиях.

Плюсы RTK

Главное достоинство кинематики в реальном времени RTK — оперативность. Вы получаете результат в реальном времени, что позволяет сразу убедиться в качестве выполненной съемки. Это критично для задач навигации, когда оборудование (например, беспилотный трактор или дрон при посадке) должно четко знать свое местоположение в каждую секунду. Кроме того, RTK экономит время в офисе: данные уже скорректированы, и их можно сразу загружать в инженерные программы для дальнейшего анализа.

Минусы RTK

Основной недостаток — уязвимость канала передачи данных. Если между базой и ровером возникнут препятствия (густой лес, горы, плотная застройка), связь может оборваться. В этом случае точность позиционирования мгновенно падает до обычного бытового уровня, и работу приходится приостанавливать до восстановления соединения. Кроме того, радиус работы в RTK обычно ограничен 30–35 километрами от источника поправок из-за особенностей обработки сигналов маломощными мобильными процессорами.

Как работает PPK?

В этом сценарии постобработки кинематики базовая станция и ровер работают как независимые "черные ящики". Они просто фиксируют данные наблюдений от всех доступных спутниковых систем. После завершения полета или наземного обхода данные с обоих устройств объединяются на мощном компьютере. Программа сопоставляет временные метки каждого замера и вычисляет траекторию движения ровера относительно базы.

Поскольку вычислительные мощности ПК значительно выше, чем у полевых модулей, алгоритмы обработки могут быть намного сложнее. Программа прогоняет данные "вперед и назад" по времени, что позволяет восстановить корректное положение даже в тех местах, где прием сигнала был кратковременно затруднен.

Плюсы PPK

Технология PPK гораздо более устойчива к внешним факторам. Ей не нужен постоянный радиоканал или интернет в поле, что делает её идеальной для удаленных районов, где нет покрытия сотовой сети. Еще одно преимущество — дальность. Поскольку обработка идет постфактум, рабочая линия может растягиваться до 100 км от базовой станции без существенной потери точности. Это позволяет проводить масштабные съемки линейных объектов (дорог, ЛЭП) с использованием всего одной базы.

Минусы PPK

Главный минус постобработки кинематики — отложенный результат. Вы не узнаете о возникших проблемах или ошибках в измерениях, пока не вернетесь в офис и не запустите программу. Если данные оказались некачественными, придется возвращаться на объект для повторной съемки. Также метод требует покупки специализированного софта для постобработки и наличия у персонала навыков работы с ним.

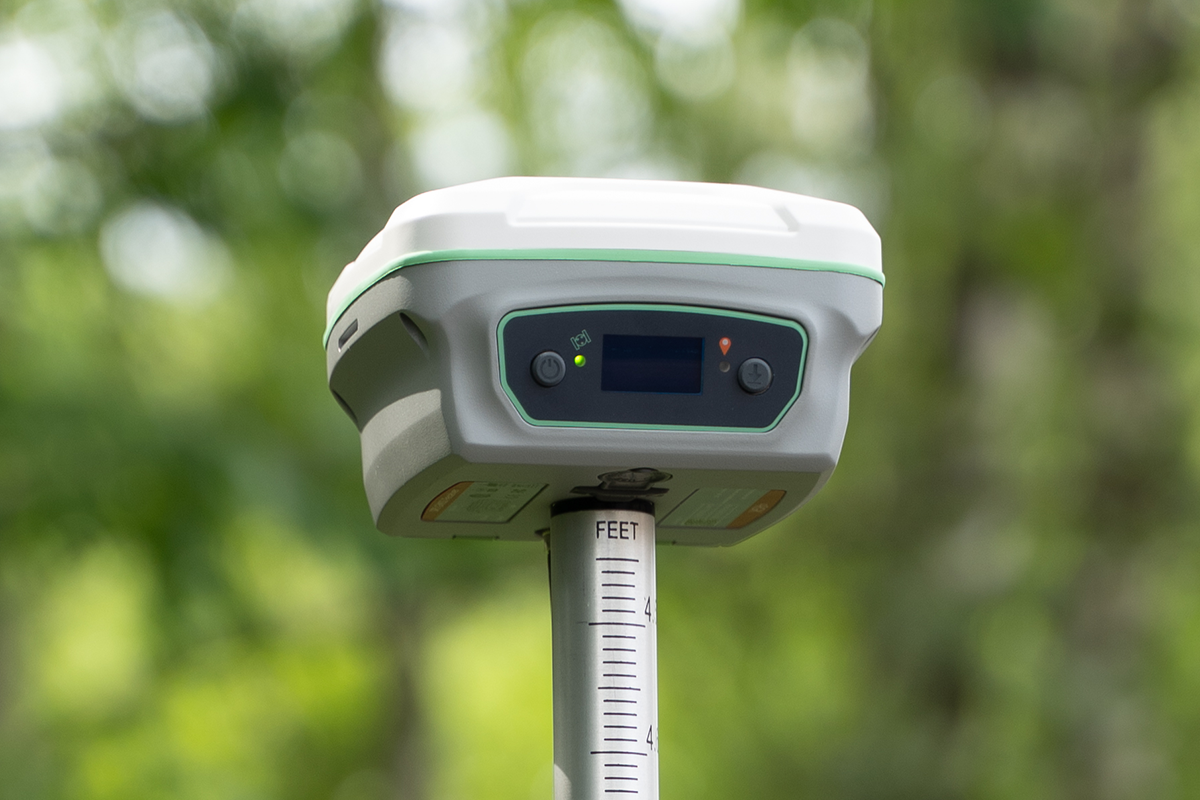

Важные характеристики при выборе GNSS-приемника

Выбор между режимами RTK/PPK часто не является взаимоисключающим. Большинство современных профессиональных устройств поддерживают оба метода. При подборе решения стоит смотреть на количество каналов (чем их больше, тем стабильнее работа с сигналами разных спутников), поддержку всех частот (L1, L2, L5) и наличие встроенных модемов.

Если вы планируете заниматься высокоточной аэросъемкой, убедитесь, что ваши модули на БПЛА умеют записывать данные в формате RINEX — это универсальный стандарт для последующей обработки. Для профессионалов, ценящих универсальность, мы рекомендуем изучить RTK комплекты GNSS приемников, которые объединяют в себе преимущества обеих технологий и позволяют переключаться между ними в зависимости от ситуации.

Условия, при которых разные модели приемников покажут лучшие результаты

В открытом поле или на стройплощадке с хорошим покрытием 4G идеальным выбором станет RTK. Это позволит быстро выносить точки в натуру и сдавать отчеты в тот же день. Однако, если объект находится в густом лесу или среди небоскребов, где антенны часто теряют видимость неба, стоит сделать ставку на PPK.

Разница в подходах также проявляется при использовании нескольких базовых станций одновременно. В PPK вы можете объединить данные с трех-четырех баз для достижения еще более высокую надежность результата. В реальном времени такая схема технически реализуема гораздо сложнее.

Понимание отличий RTK и PPK — это залог эффективности вашего бизнеса. Выбор правильного метода не только гарантирует высокую точность, но и защищает от простоев и необходимости переделывать работу. В конечном счете, оборудование — это инвестиция, которая должна работать на вас в любых условиях.
