Как проверить высоковольтные провода

Выход из строя высоковольтных проводов — одна из тех коварных проблем, которые маскируются под неисправности топливной системы или датчиков. Мультиметр позволяет быстро обнаружить обрыв токопроводящей жилы или критическое повышение её сопротивления, однако помните, что стандартный замер не воспроизводит работу системы под нагрузкой. Если жила цела, но повреждена оболочка, ток найдет кратчайший путь на массу ещё до свечи, и обычный бытовой прибор этого не покажет.

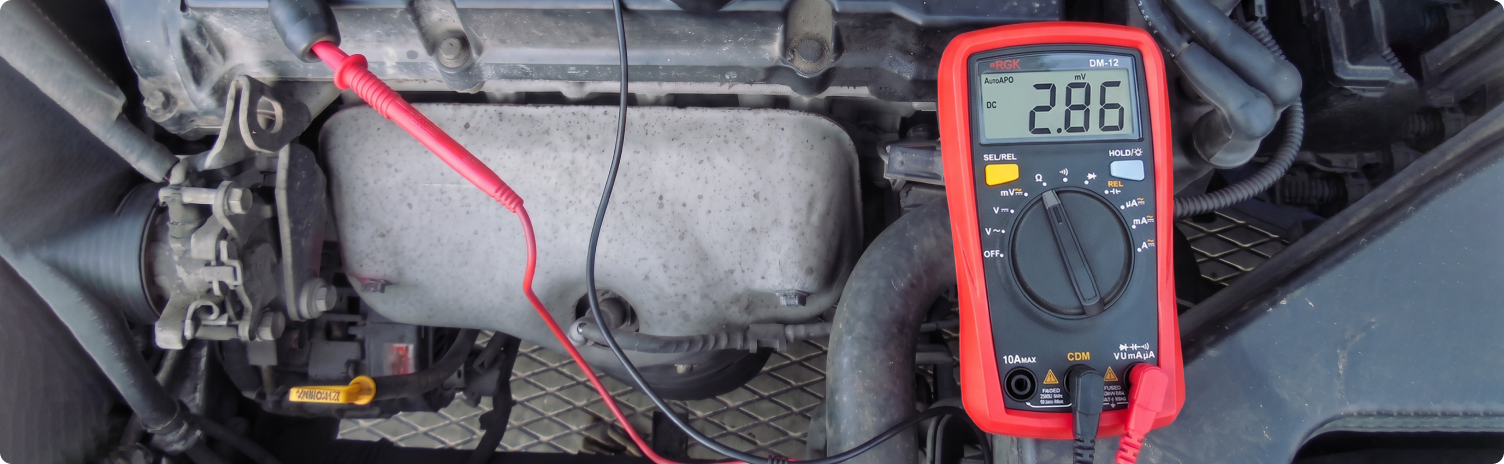

Для полноценной проверки высоковольтные провода нужно обязательно демонтировать с двигателя, так как измерение в составе системы даст искаженные результаты из-за влияния других электрических компонентов. Итоговый вердикт выносят на основании сравнения полученных данных с технической документацией конкретного автомобиля, а не на базе цифр из интернета.

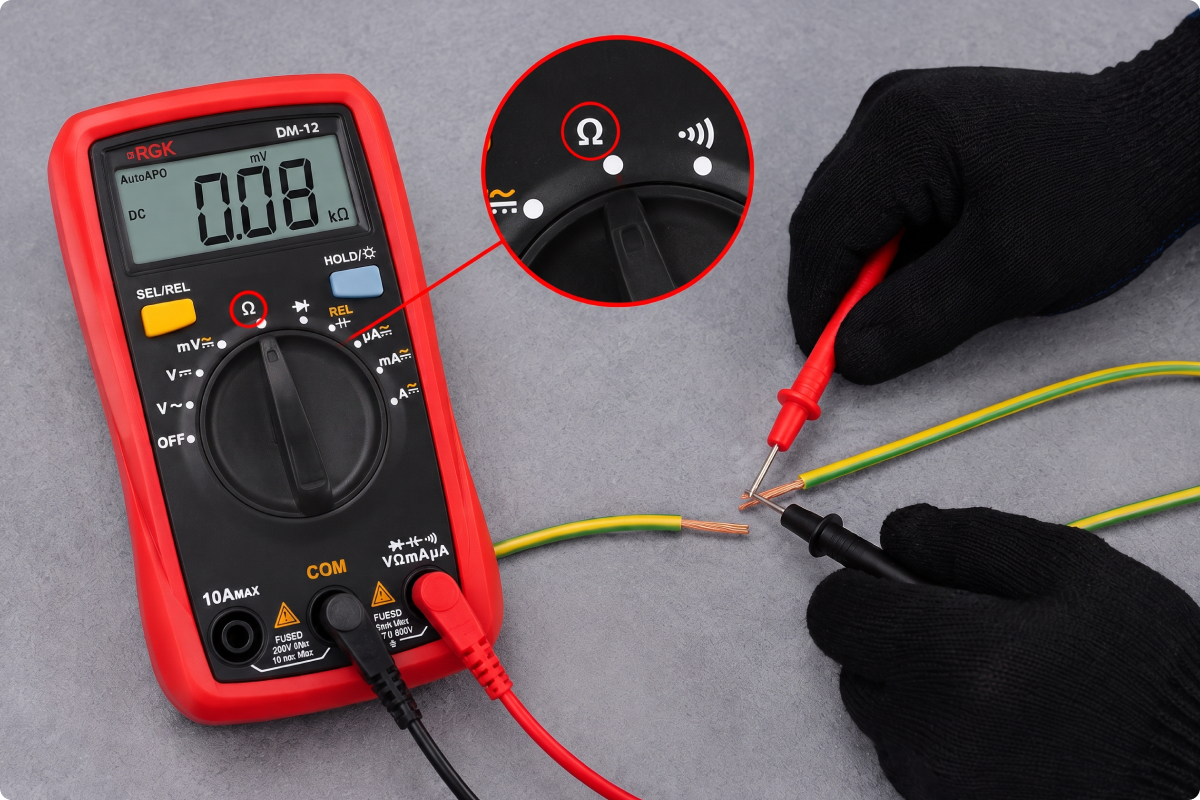

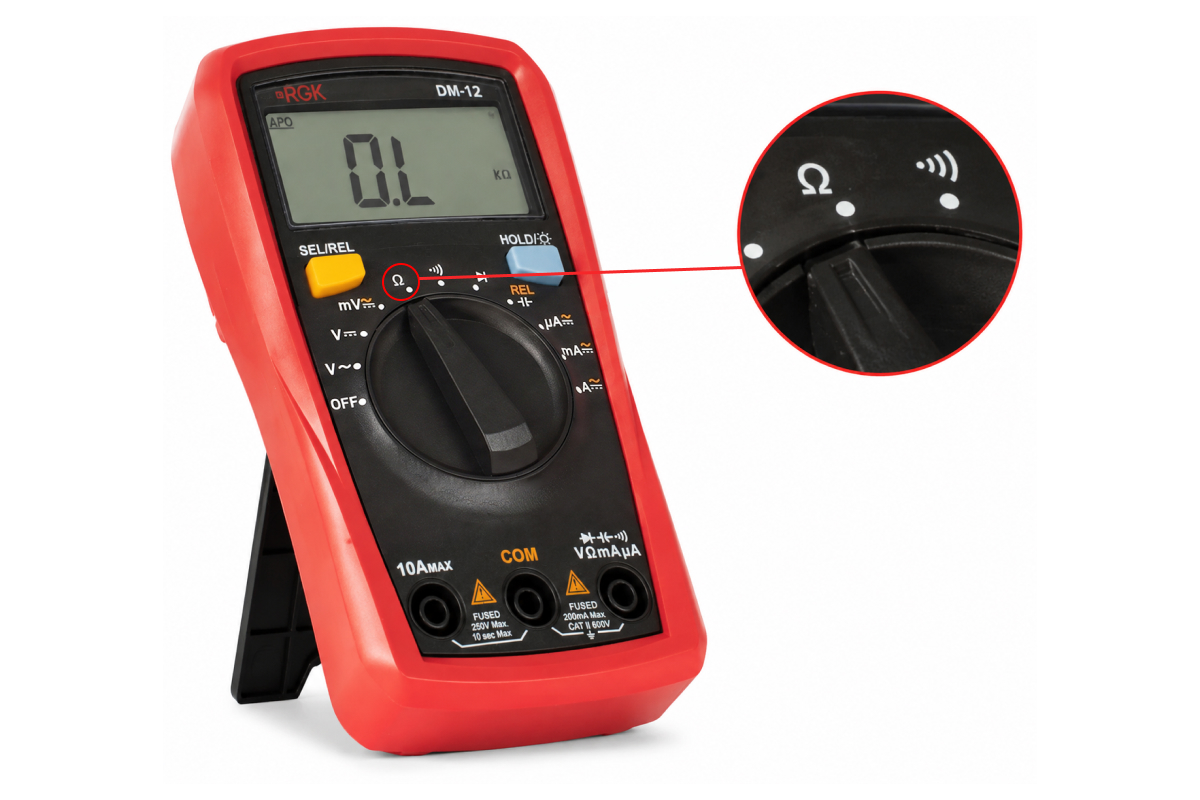

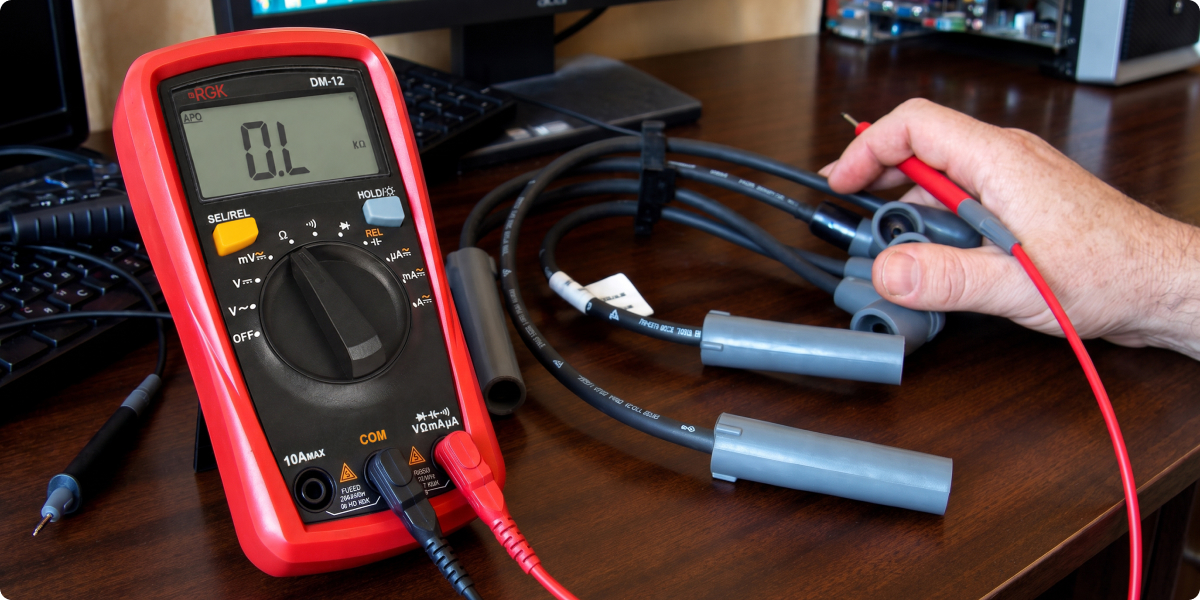

Когда вы берете в руки тестер, важно понимать границы его возможностей в диагностике. В режиме омметра прибор пропускает через цепи ток крайне малого напряжения, что позволяет оценить только физическую целостность центральной жилы. Если внутри произошел разрыв, мультиметр покажет единицу или символ бесконечности (OL), сигнализируя о том, что электрический путь прерван.

Часто новички совершают ошибку, используя только звуковую прозвонку. Помните: звуковой сигнал лишь подтверждает наличие контакта, но не говорит о качестве проводника. Для системы зажигания критически важно именно числовое значение в кОм, так как слишком высокое сопротивление снижает энергию искры, препятствуя эффективному сгоранию топливной смеси. В то же время, идеальные цифры на экране не гарантируют, что в сырую погоду ваш автомобиль не начнет троить — если слой изоляции изношен, высокое напряжение просто пробьет его на корпус.

Прежде чем приступать к измерениям, убедитесь, что на вашем авто вообще есть классические бронепровода. В современных машинах часто используются индивидуальные катушки, которые устанавливаются непосредственно на свечи. В такой схеме длинных высоковольтных линий нет, и методы проверки будут совершенно иными. Если же провода присутствуют, они должны выдерживать колоссальные нагрузки, противостоять вибрации и перепадам температур в подкапотном пространстве.

Симптомы умирающих проводов обычно проявляются под нагрузкой или в специфических климатических условиях. Если вы заметили, что машина начала глохнуть на холостом ходу или при резком нажатии на газ возникают характерные рывки и провалы, — это первый повод заглянуть под капот. Часто проблемы обостряются именно в сырую погоду, когда влага на поверхности материалов облегчает утечку тока.

Неисправность одного из элементов нарушает синхронную работу цилиндров, что неизбежно ведет к потере мощности и росту расхода топлива. Из-за пропусков зажигания несгоревшая часть топлива попадает в выхлопную систему, где догорает с громкими хлопками, разрушая катализатор. Кроме того, поврежденная жила становится источником электромагнитного паразитического импульса, который может сводить с ума электронную систему управления и датчики.

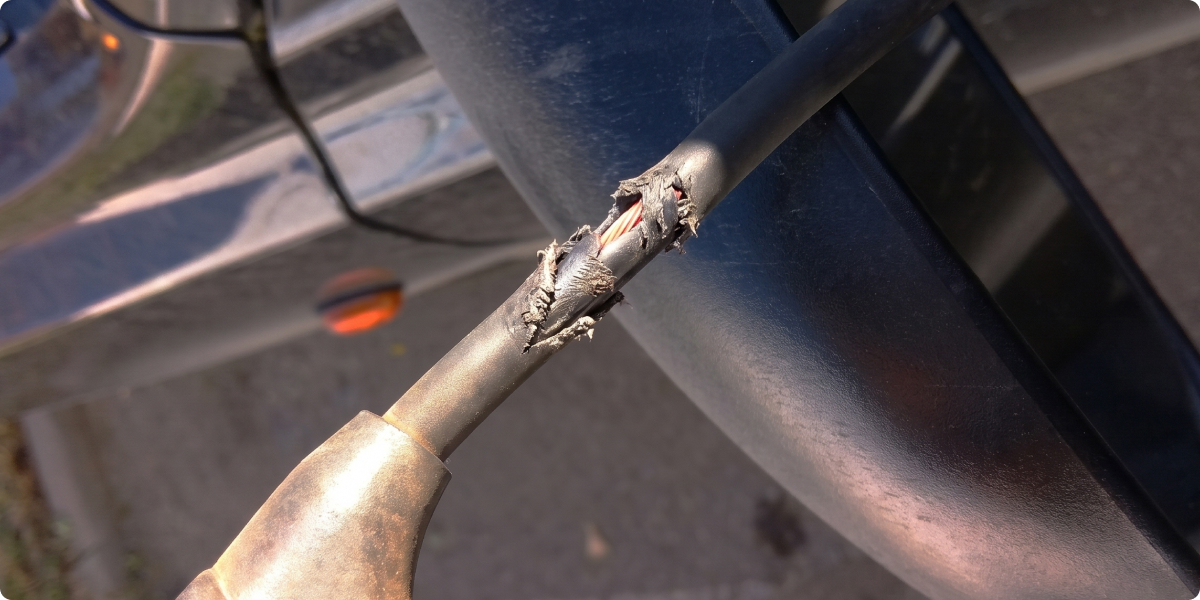

Визуальный осмотр — ваш лучший союзник на начальном этапе. Ищите любые признаки неисправности высоковольтных проводов: трещины, потертости, следы перегрева или белесый налет в местах контакта. Окисленные наконечники и коррозия на наконечниках также препятствуют нормальной передаче разряда. Если вы видите дорожки пробоя на свечных колпачках, никакие замеры уже не нужны — такой комплект подлежит немедленной замене.

Многие ищут в сети магическую цифру нормы, но её не существует. Сопротивление напрямую зависит от используемых материалов (уголь, медь, ферромагнетики) и длины самого изделия. Ориентируйтесь в первую очередь на руководство по эксплуатации вашего авто или данные производителя запчастей. В среднем показатели варьируются от 3,5 до 10 кОм, но встречаются и модели с почти нулевым сопротивлением, предназначенные для специфических систем.

Если вы обнаружили, что сопротивление выше 15–20 кОм на коротком участке, это верный признак старения проводника. Повышенное сопротивление вынуждает катушку вырабатывать большее напряжение для пробоя зазора между электродами свечи, что перегревает её обмотки и сокращает срок службы. В конечном итоге это приводит к ослаблению разряда и нестабильной топливной вспышке.

Тогда как проверить высоковольтные провода правильно? При отсутствии точных спецификаций используйте сравнительный метод. Если три провода показывают значения около 6 кОм, а четвертый — 12 кОм при схожей длине, то последний явно неисправен. Огромный разрыв в показаниях внутри одного комплекта — весомый повод для комплексного обновления всей высоковольтной цепи.

Даже если жила в идеальном состоянии, пробой изоляции может сделать эксплуатацию невозможной. Высокое напряжение всегда ищет путь наименьшего сопротивления, и если оболочка потеряла диэлектрические свойства, искра убежит на массу до того, как достигнет камеры сгорания. Чтобы выявить это, существует старый, но эффективный метод: осмотр в полной темноте. Запустите мотор ночью и посмотрите под капот — синее сияние или яркие вспышки вдоль проводов однозначно укажут на места утечек.

Безопасность при такой проверке — превыше всего. Категорически запрещено снимать наконечники на работающем двигателе или трогать их руками. Удар током в несколько десятков киловольт может быть фатальным. Также не пытайтесь подключать обычный мультиметр ко вторичной высоковольтной цепи во время работы системы — прибор мгновенно сгорит, а вы рискуете получить травму.

Более продвинутый способ домашней проверки — использование дополнительного заземленного провода. Один его конец крепят на корпус, а вторым (в надежной изоляции!) проводят вдоль бронепроводов. Если в каком-то месте проскочит искра, значит, там есть микротрещина. Однако помните, что современные силиконовые составы довольно долговечны, и если они начали шить, значит, их ресурс полностью исчерпан.

Бывают случаи, когда замеры показывают норму, визуально всё чисто, но машина всё равно ведет себя капризно. В такой ситуации диагностику нужно расширять. Под подозрение попадают свечи: проверьте состояние их электродов и наличие нагара. Если свеча залита или имеет черный налет, она не сможет обеспечить нормальное воспламенение смеси.

Следующий этап — сама катушка зажигания. Её обмотки также проверяются мультиметром на сопротивление. Не забывайте о чистоте разъемов и отсутствии окислов в местах соединения. Иногда проблема кроется глубже: в низкой компрессии или неисправной форсунке, которая подает слишком мало или слишком много топлива.

Таблица результатов для быстрой оценки:

Для работы с автомобильной электрикой не обязательно покупать лабораторный комплекс за сотни тысяч. Вам нужен надежный прибор с хорошим диапазоном измерения сопротивления и качественными щупами. Хорошим выбором станет мультиметр RGK DM-12: он обладает автоматическим выбором диапазонов, что избавляет от лишних манипуляций и снижает риск ошибки. Его точности вполне достаточно, чтобы отличить исправный провод от умирающего.

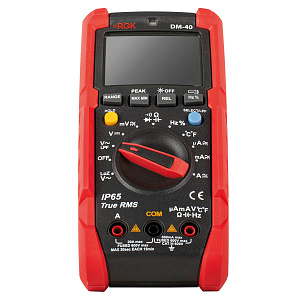

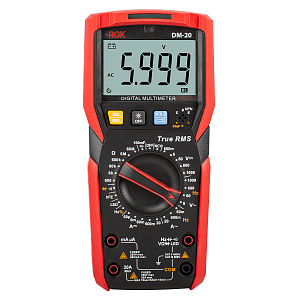

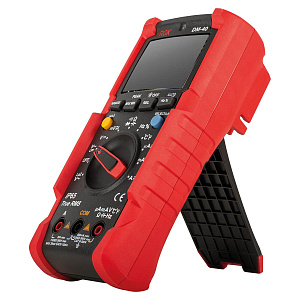

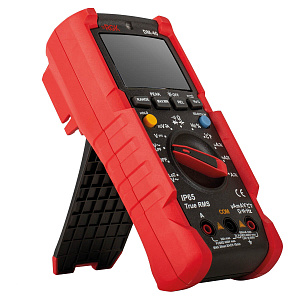

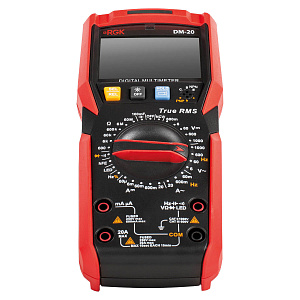

Если же вы планируете заниматься диагностикой более серьезно, стоит рассмотреть более функциональные варианты, поддерживающие измерение емкости конденсаторов и частоты сигнала. Прочный обрезиненный корпус и яркая подсветка — обязательные атрибуты для работы в гаражных условиях, где прибор может случайно упасть или оказаться в темном углу подкапотного пространства.

Мультиметры RGK — это не только точность, но и безопасность. Профессиональные модели имеют защиту от перегрузок и неправильного включения, что критически важно, когда вы работаете с чувствительной автомобильной электронной начинкой. Помните, что экономия на диагностическом оборудовании часто оборачивается покупкой лишних запчастей.

В интернет-магазине РУСГЕОКОМ представлен широкий выбор мультиметров RGK для любых задач — от бытового ремонта до профессионального сервиса. Мы предлагаем быструю доставку по всей России и удобные способы оплаты, включая беспроцентную рассрочку или оплату частями. На все приборы предоставляется гарантия, а наш собственный сервисный центр обеспечит квалифицированную поддержку и обслуживание вашего инструмента в течение всего срока эксплуатации.
